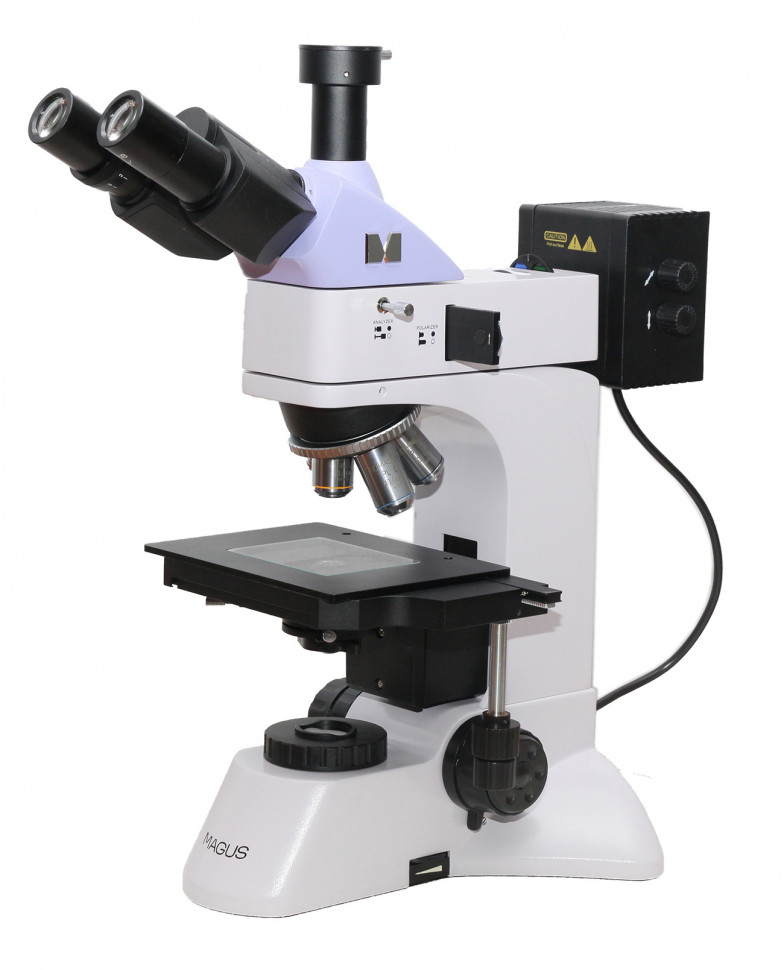

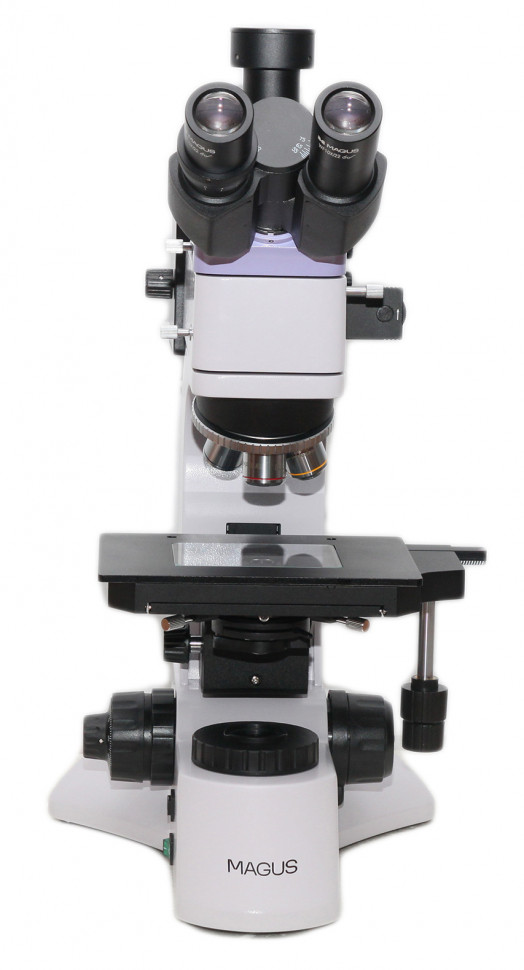

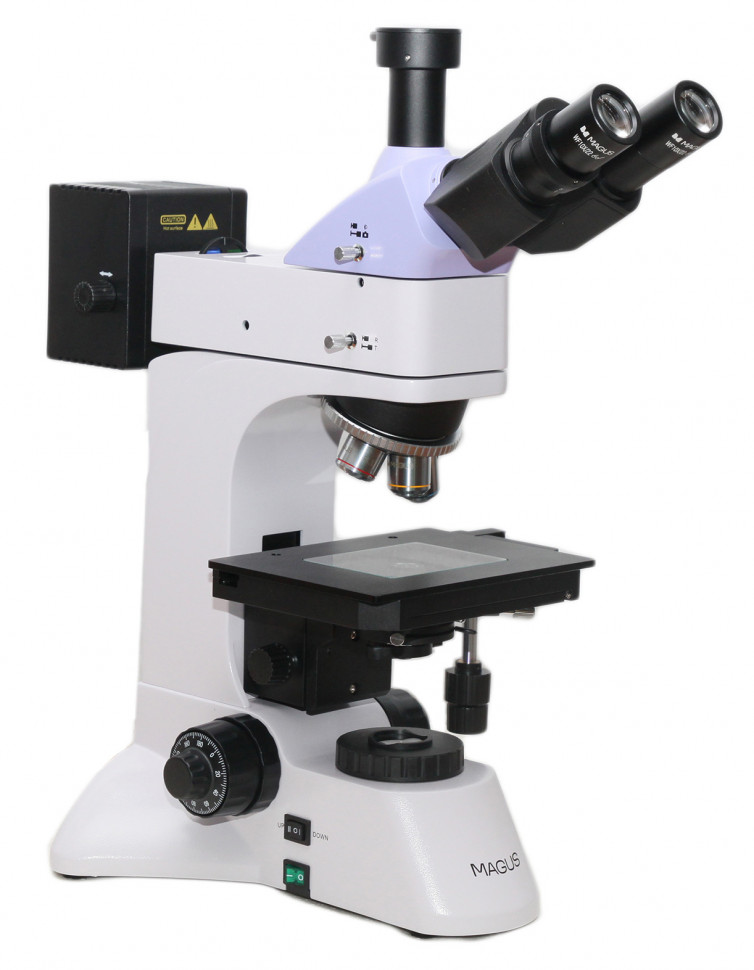

Микроскоп металлографический MAGUS Metal 600 BD

Металлографический микроскоп MAGUS Metal 600 BD — три метода контрастирования для анализа металлов и сплавов

Что можно увидеть или сделать на практике

Тип образцов и объекты исследования

MAGUS Metal 600 BD работает в отраженном свете с непрозрачными образцами: металлическими шлифами, полупроводниковыми материалами, композитами — любыми объектами с высокой отражательной способностью и плоскопараллельными поверхностями. Освещение падает сверху через объектив, отражается от поверхности образца и возвращается обратно в оптическую систему — так строится изображение структуры металла, границ зерен, фазовых переходов, включений. Дополнительно микроскоп оснащен проходящим светом для работы с полупрозрачными объектами: тонкими пленками, покрытиями на прозрачных подложках, образцами на фильтрах. Высота образца не должна превышать 20 мм.

Методы контрастирования и практическая польза каждого

Светлое поле — основной метод металлографии. Образец равномерно освещается, отраженный свет формирует изображение. Зерна и фазы, ориентированные под разными углами, отражают свет с разной интенсивностью — структура становится видимой после травления шлифа. Метод показывает границы зерен, включения, трещины, поры на протравленной поверхности.

Темное поле выявляет дефекты, которые не видны в светлом поле: мелкие царапины, микротрещины, границы раздела фаз без травления, неметаллические включения. Прямой отраженный свет от гладкой поверхности блокируется, изображение строится только из рассеянного света от неровностей и дефектов — они светятся на темном фоне. Объективы в комплекте имеют маркировку BD (Bright/Dark field), что означает конструктивную адаптацию для работы в обоих режимах. Мощность осветителя отраженного света увеличена до 50 Вт специально для комфортной работы в темном поле, где интенсивность отраженного света ниже.

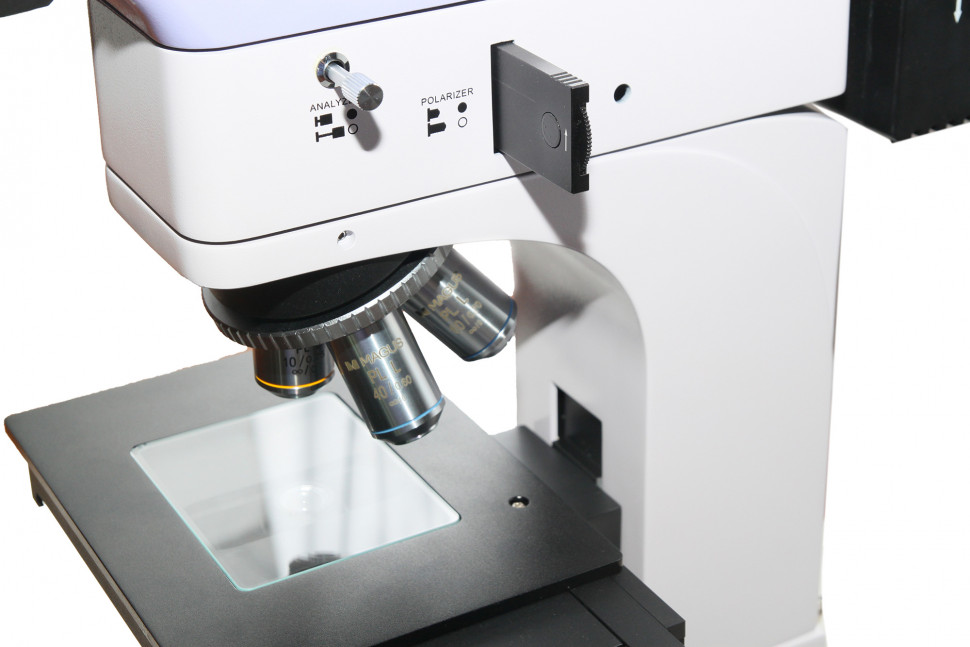

Поляризация применяется для исследования анизотропных материалов и структур с внутренними напряжениями. Микроскоп оснащен встроенным анализатором и съемным поляризатором — при скрещенных поляризаторах изотропные участки остаются темными, анизотропные светятся. Метод показывает ориентацию зерен в поликристаллах, внутренние напряжения после обработки, двойникование, фазовые превращения без травления.

Требования к подготовке образцов

Для работы в отраженном свете образец должен иметь полированную плоскую поверхность. Шероховатость рассеивает свет и делает изображение нечетким. Для выявления структуры в светлом поле требуется химическое или электрохимическое травление — оно создает микрорельеф на границах зерен и фаз за счет разной скорости растворения. Темное поле и поляризация часто работают без травления. Образцы размещаются на двухкоординатном механическом столике с диапазоном перемещения 75×50 мм, что позволяет систематически исследовать всю поверхность шлифа и возвращаться к нужным участкам по координатам.

Конструкция и технологии

Объективы планахроматические, скорректированные на бесконечность. Коррекция на бесконечность означает, что световой пучок между объективом и тубусной линзой идет параллельно — в это пространство можно встраивать дополнительные оптические элементы (светоделители, фильтры, поляризаторы, диафрагмы) без изменения качества изображения и юстировки системы. Это признак профессионального уровня оптики и необходимое условие для многокомпонентных осветительных систем с методом Кёлера. Планахроматы исправляют кривизну поля и хроматические аберрации — изображение резкое по всему полю зрения, цветные ореолы вокруг границ минимальны.

В базовой комплектации четыре объектива: 5×/0.12, 10×/0.25, 20×/0.40, 40×/0.60 с увеличенным рабочим расстоянием (от 9,7 мм у 5× до 3,0 мм у 40×). Увеличенное рабочее расстояние дает больше свободы при работе с крупными образцами и упрощает освещение — между линзой объектива и образцом остается пространство для прохождения света. Числовая апертура объективов (от 0.12 до 0.60 в базе) определяет разрешающую способность — объектив 40×/0.60 различает детали порядка 0,5 мкм в зеленом свете. Револьверное устройство рассчитано на пять объективов — четыре комплектных и один дополнительный, доступны объективы до 100×/0.85. С окулярами 10× общее увеличение составляет 50–400 крат, с дополнительными окулярами до 25× можно достичь 1250 крат на объективе 50× или 2500 крат на объективе 100×.

Осветительная система для отраженного света построена по методу Кёлера: источник света, полевая и апертурная диафрагмы центрируются независимо, что обеспечивает равномерное освещение поля зрения без бликов и теней от неоднородностей источника. Апертурная диафрагма управляет контрастом и разрешением, полевая ограничивает освещаемую область и убирает паразитный свет. В систему встроены зеленый, голубой, желтый и матовый светофильтры — зеленый повышает контраст и комфорт при длительной работе, голубой компенсирует теплый спектр галогенной лампы при фотосъемке, матовый смягчает блики на полированных поверхностях. Для проходящего света используется центрируемый конденсор Аббе с числовой апертурой 1.25 и откидной линзой — линза откидывается при работе с объективами малой кратности, чтобы световой конус соответствовал апертуре объектива.

Тринокулярная насадка Зидентопф с углом наклона 30° имеет отдельный вертикальный канал для цифровой камеры. Делитель светового потока переключается между двумя положениями: 100/0 — весь свет идет в окуляры, 0/100 — весь свет направляется в камеру. Промежуточного деления нет, что исключает одновременное визуальное наблюдение и съемку, но дает максимальную яркость в каждом режиме. В комплекте адаптер C-mount 1× для установки камеры. Межзрачковое расстояние регулируется от 48 до 75 мм, диоптрийная коррекция ±5 диоптрий выполняется на левом окулярном тубусе.

Фокусировка коаксиальная: рукоятки грубой и тонкой наводки расположены с обеих сторон основания, руки оператора свободно лежат на столе. Грубая фокусировка имеет ход 25 мм, оснащена блокиратором на правой стороне и регулировкой жесткости хода на левой — жесткость настраивается под предпочтения оператора и предотвращает самопроизвольное смещение фокуса при работе с тяжелыми образцами. Тонкая фокусировка с шагом 0,002 мм позволяет точно наводить резкость при больших увеличениях и малой глубине резкости.

Кому подойдет

MAGUS Metal 600 BD предназначен для лабораторий металлургических и машиностроительных предприятий, отделов технического контроля, инженерных и исследовательских центров, технических вузов с практикумами по материаловедению и металлографии. Микроскоп требует понимания методов контрастирования, навыков настройки освещения по Кёлеру, опыта пробоподготовки — уровень сложности сборки и настройки указан как высокий. Аудитория — металловеды, инженеры-материаловеды, специалисты по контролю качества, исследователи в области физики твердого тела, студенты и преподаватели технических специальностей с достаточной подготовкой. Три метода контрастирования, infinity-corrected оптика, метод Кёлера и возможность расширения до увеличения 2500× делают инструмент полноценной исследовательской системой, а не учебным прибором.

Что важно знать заранее

Работа с металлографическим микроскопом начинается не с включения прибора, а с подготовки образца: резка, запрессовка в компаунд или крепление в держателе, шлифовка абразивами последовательно уменьшающейся зернистости, полировка до зеркального блеска, травление реактивом, подобранным под тип сплава. Без полировки изображение будет размытым, без травления структура в светлом поле не проявится. Навыки пробоподготовки критичны для получения результата.

Настройка освещения по методу Кёлера требует времени и понимания оптической схемы: центрирование источника света, фокусировка полевой диафрагмы на образце, центрирование и настройка апертурной диафрагмы в задней фокальной плоскости объектива. Без правильной настройки освещение будет неравномерным, контраст низким, разрешение не соответствующим апертуре объектива. Для проходящего света дополнительно настраивается высота и центрирование конденсора. Процедура описана в инструкции, но требует практики.

Рабочее расстояние объективов уменьшается с ростом кратности: от 9,7 мм у 5× до 3,0 мм у 40×, у дополнительных объективов до 0,4 мм у 100×. При малом рабочем расстоянии легко задеть образец фронтальной линзой объектива при фокусировке — используйте грубую фокусировку осторожно, переходите на тонкую заранее. Образцы неправильной формы или с выступающими частями могут не поместиться под объектив. Максимальная высота образца на столике — 20 мм.

Делитель светового потока имеет только два фиксированных положения — 100/0 и 0/100. Это означает, что одновременно наблюдать в окуляры и получать изображение на камеру нельзя — нужно переключать режим. Такая схема обеспечивает максимальную яркость в каждом режиме, что важно для темного поля и больших увеличений, но требует переключения при документировании.

Комплектация

• Штатив — основание со встроенным источником питания, осветителем проходящего света, конденсором, механизмом фокусировки, предметным столиком, револьверным устройством
• Осветитель отраженного света — насадка с галогенной лампой 12 В / 50 Вт, устанавливается на штатив
• Тринокулярная насадка Зидентопф — наклон 30°, делитель светового потока 100/0 и 0/100, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 на левом тубусе
• Объектив PL L5×/0,12 BD — планахромат с коррекцией на бесконечность, рабочее расстояние 9,7 мм, для светлого и темного поля
• Объектив PL L10×/0,25 BD — рабочее расстояние 9,3 мм
• Объектив PL L20×/0,40 BD — рабочее расстояние 7,2 мм
• Объектив PL L40×/0,60 BD — рабочее расстояние 3,0 мм
• Окуляры 10×/22 мм — 2 шт., удаленный зрачок 10 мм для комфортного наблюдения в очках
• Прозрачная стеклянная вставка в столик — для работы в проходящем свете с полупрозрачными образцами
• Адаптер C-mount 1× — для установки цифровой камеры в канал визуализации
• Ключ-шестигранник, сетевой шнур питания микроскопа, кабель осветителя отраженного света, пылезащитный чехол, инструкция и гарантийный талон

Комплект обеспечивает готовность к работе во всех заявленных методах контрастирования. Для цифровой фиксации изображений потребуется отдельно приобрести камеру — адаптер для её установки входит в комплект. Для расширения диапазона увеличений доступны дополнительные объективы и окуляры.

Рекомендуемые аксессуары

Дополнительные объективы PL L50×/0,70 BD, PL L60×/0,70 BD, PL L80×/0,80 BD, PL L100×/0,85 BD (сухой) расширяют диапазон увеличения и повышают разрешение — объектив 100× с числовой апертурой 0.85 различает детали до 0,3 мкм. Маркировка BD гарантирует совместимость с устройством темного поля. Рабочее расстояние уменьшается до 0,4 мм у объектива 100×, что требует осторожности при фокусировке.

Дополнительные окуляры 12,5×, 15×, 20×, 25× изменяют общее увеличение системы. Например, окуляр 25× с объективом 100× дает увеличение 2500 крат. Окуляр 10× со шкалой используется для измерений в поле зрения совместно с калибровочным слайдом.

Цифровая камера устанавливается через адаптер C-mount в канал визуализации тринокулярной насадки. Камера позволяет фиксировать изображения структуры для отчетов, архивирования, измерений в программном обеспечении, демонстрации на экране. Выбирайте камеру с разрешением не ниже 3–5 мегапикселей для качественной передачи деталей при больших увеличениях.

Калибровочный слайд необходим для определения масштаба изображения и проведения измерений — размеров зерен, толщины слоев, длины трещин. Без калибровки количественные измерения невозможны.

Итог

MAGUS Metal 600 BD — профессиональная металлографическая система с тремя методами контрастирования, infinity-corrected планахроматической оптикой и освещением по методу Кёлера для отраженного и проходящего света. Объективы BD с увеличенным рабочим расстоянием, мощный 50-ваттный осветитель для темного поля, встроенная поляризация, двухкоординатный механический столик и высокоточная фокусировка делают микроскоп инструментом для контроля качества металлов и сплавов, исследования структуры материалов, изучения дефектов и фазовых превращений. Требует навыков пробоподготовки и настройки освещения, предназначен для опытных пользователей в лабораториях и технических вузах.
