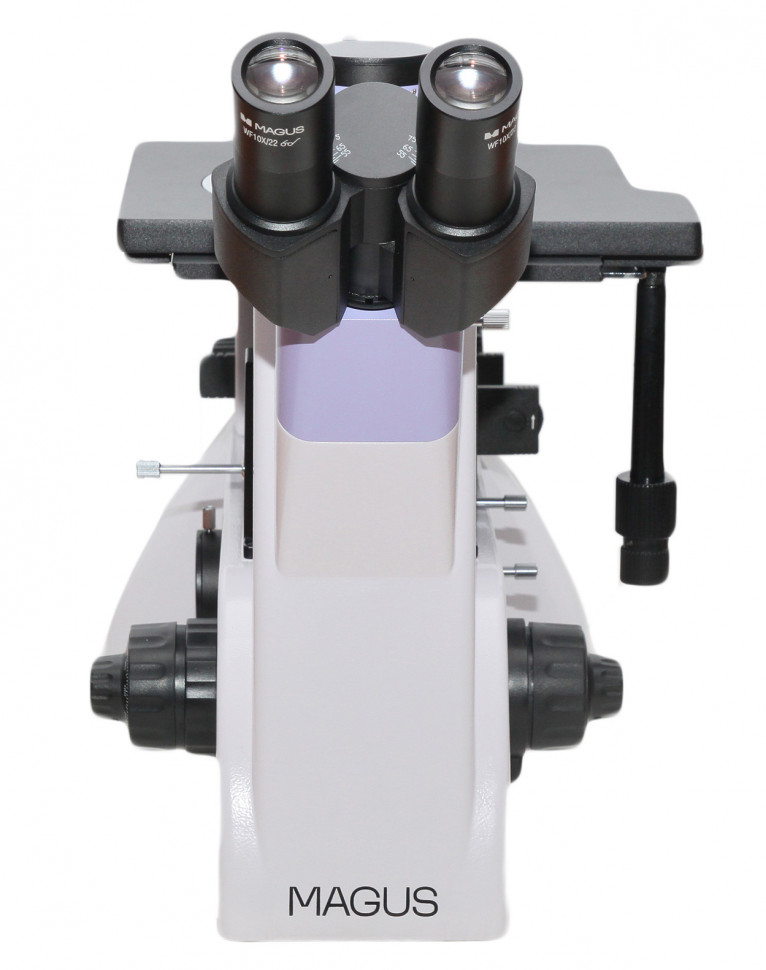

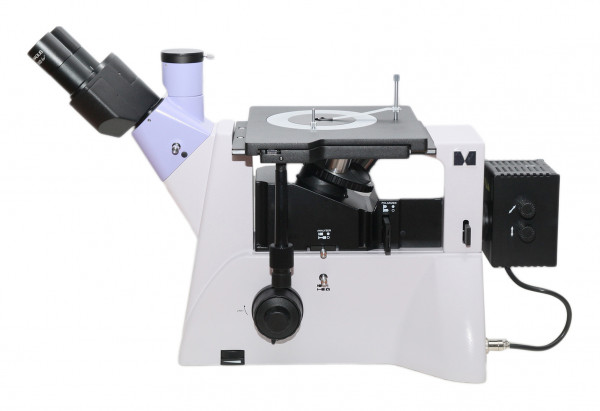

Микроскоп металлографический инвертированный MAGUS Metal V700 BD

MAGUS Metal V700 BD — металлографический инвертированный микроскоп с тремя методами контрастирования

MAGUS Metal V700 BD построен по инвертированной схеме: револьверное устройство с объективами расположено под предметным столиком, а наблюдение ведется снизу вверх в отраженном свете. Такая конструкция позволяет размещать на столике крупногабаритные и тяжелые образцы массой до 2 кг — литые заготовки, массивные детали, сборочные узлы. Микроскоп поддерживает три метода контрастирования: светлое поле, темное поле и поляризацию. Оптическая система построена на планахроматических объективах, скорректированных на бесконечность, что обеспечивает высокое разрешение и возможность встраивания дополнительных модулей в оптический путь без потери качества изображения.

Что можно увидеть или сделать на практике

Что можно проконтролировать

Микроскоп предназначен для исследования микроструктуры непрозрачных материалов: черных и цветных металлов, сплавов, полупроводников, керамики, композитов, полимеров. В светлом поле различимы границы зерен, фазовые включения, неметаллические включения, поры, трещины, структурные составляющие после термообработки. Темное поле выявляет дефекты поверхности, микротрещины, царапины, включения с контрастом по показателю преломления — объекты, слабо заметные в обычном освещении. Поляризация используется для анализа анизотропных структур: выявления ориентации зерен, идентификации фаз, изучения напряженно-деформированного состояния, контроля текстуры после прокатки или волочения. Диапазон увеличения 50–500x перекрывает задачи от общего обзора структуры до детального анализа отдельных фаз и дефектов.

Тип освещения

Освещение коаксиальное отраженное: свет падает на образец сверху через объектив и отражается обратно в ту же оптическую систему. Это принципиально отличается от проходящего света биологических микроскопов — объект не просвечивается, а подсвечивается сверху. Источник света — галогенная лампа мощностью 50 Вт с регулировкой яркости. Галогенный свет создает непрерывный спектр, близкий к дневному, что важно для корректной передачи цвета структурных составляющих. Мощность 50 Вт достаточна для работы в темном поле и с объективами высокой кратности, где световой поток ослабляется. Источник центрируется по трем осям, предусмотрена настройка освещения по методу Кёлера с использованием апертурной и полевой диафрагм — это обеспечивает равномерность освещения по всему полю зрения и контроль разрешающей способности.

Подготовка образцов

Образец должен иметь плоскую полированную поверхность. Типовая подготовка включает вырезку фрагмента, заливку в полимер (если образец мелкий или хрупкий), последовательную шлифовку абразивами убывающей зернистости, финишную полировку до зеркального блеска, промывку и сушку. Для выявления микроструктуры поверхность часто травят реактивом, избирательно воздействующим на разные фазы. Образец размещается на предметном столике полированной стороной вниз — к объективу. Круглые поворотные вставки с отверстиями диаметром 10, 20 или 30 мм позволяют подобрать размер под конкретный образец: мелкие шлифы в оправках, средние заготовки или крупногабаритные детали, которые укладываются непосредственно на столик.

Конструкция и технологии

Объективы маркированы BD (bright/dark field) — они разработаны для одновременной работы в светлом и темном поле, с увеличенным рабочим расстоянием. Базовый комплект включает четыре планахромата: 5x/0,12 (рабочее расстояние 9,7 мм), 10x/0,25 (9,3 мм), 20x/0,40 (7,2 мм), 50x/0,70 (2,5 мм). Планахроматическая коррекция устраняет кривизну поля — резкость сохраняется от центра до края кадра. Коррекция на бесконечность означает, что объектив формирует параллельный пучок лучей, а фокусировку выполняет тубусная линза — это позволяет встраивать между ними светофильтры, поляризаторы, делители пучка без изменения увеличения и качества изображения. Револьверное устройство на 5 позиций: четыре заняты комплектными объективами, пятая свободна для дополнительного (доступны 40x, 60x, 80x, 100x). Парфокальная высота 45 мм обеспечивает минимальную подстройку фокуса при смене объективов.

Тринокулярная насадка Зидентопф с углом наклона 45° позволяет независимо регулировать межзрачковое расстояние (48–75 мм) и диоптрии для каждого глаза. Конструкция предусматривает разворот насадки на 180° при установке — выбор ориентации окуляров определяется удобством оператора и расположением рабочего места. Вертикальный тубус в насадке предназначен для установки цифровой камеры через адаптер C-mount 1x (входит в комплект). Дополнительно на корпусе микроскопа предусмотрен второй канал визуализации для монитора или второй камеры. Деление светового потока регулируется: для насадки доступны режимы 100/0 (весь свет в окуляры) и 50/50 (половина в окуляры, половина в камеру), для канала на корпусе — 100/0 и 0/100.

Предметный столик размером 242x200 мм перемещается в двух направлениях с ходом 30x30 мм. Координатное перемещение управляется коаксиальными рукоятками, расположенными по обеим сторонам корпуса на уровне, позволяющем опирать кисти на стол — руки не устают при длительной работе. Фокусировка также коаксиальная: грубая наводка имеет механизм блокировки (защита объектива от столкновения с образцом) и регулировку жесткости хода, тонкая фокусировка обеспечивает шаг 0,002 мм — достаточный для точной наводки на резкость при работе с объективами высокой апертуры.

В систему освещения встроены апертурная и полевая диафрагмы, устройство для работы в темном поле и съемные поляризатор с анализатором. Светофильтры (зеленый, голубой, желтый, матовый) вставляются в оптический путь для коррекции цветопередачи или снижения бликов. Зеленый фильтр повышает контраст при визуальном наблюдении за счет спектральной чувствительности глаза, желтый улучшает проработку деталей в синей области спектра, матовый смягчает блики на полированных поверхностях.

Кому подойдет

Микроскоп ориентирован на лаборатории контроля качества металлургических и машиностроительных предприятий, научно-исследовательские центры по материаловедению, учебные заведения для подготовки инженеров-металлографов. Инвертированная схема востребована там, где приходится работать с деталями нестандартной формы или массы, которые невозможно разместить на столике прямого микроскопа: крупные отливки, сварные швы на массивных узлах, образцы после разрушающих испытаний. Наличие трех методов контрастирования расширяет диагностические возможности: светлое поле для рутинного анализа, темное поле для выявления дефектов, поляризация для фазового анализа и оценки напряжений. Планахроматическая оптика на бесконечность и возможность цифровой документации делают прибор пригодным как для операционного контроля, так и для исследовательских задач с архивированием результатов.

Что важно знать заранее

Качество результата определяется подготовкой образца: недостаточная полировка, царапины, загрязнения искажают структуру. Металлографическая пробоподготовка требует оборудования (отрезной станок, шлифовально-полировальная машина), расходных материалов (абразивы, алмазные пасты, травители) и навыков оператора. Настройка освещения по методу Кёлера не выполняется однократно — при смене объектива или образца параметры пересматриваются. Галогенная лампа имеет ресурс и требует периодической замены; при замене необходима повторная центрировка источника. Рабочее расстояние объективов уменьшается с ростом кратности: у 50x оно составляет 2,5 мм, у опционального 100x — всего 0,4 мм. Это требует аккуратности при фокусировке, особенно на неровных или наклонных поверхностях. Уровень сложности сборки и настройки обозначен производителем как высокий — рекомендуется первичный ввод в эксплуатацию с участием специалиста.

Комплектация

• Штатив со встроенным источником питания — корпус с механизмом фокусировки, предметным столиком и револьверным устройством на 5 позиций под образцом
• Осветитель отраженного света — насадка с галогенной лампой 12 В/50 Вт, центрировкой по трем осям, апертурной и полевой диафрагмами, устройством для темного поля, съемными поляризатором и анализатором, комплектом светофильтров
• Тринокулярная насадка Зидентопф — с углом наклона 45°, возможностью разворота на 180°, регулировкой межзрачкового расстояния 48–75 мм и диоптрийной коррекцией; вертикальный тубус для камеры
• Объективы-планахроматы BD на бесконечность — PL L5х/0,12 (WD 9,7 мм), PL L10х/0,25 (WD 9,3 мм), PL L20х/0,40 (WD 7,2 мм), PL L50х/0,70 (WD 2,5 мм)
• Окуляры 10x/22 с удаленным зрачком 10 мм — 2 шт., обеспечивают комфортное наблюдение в очках
• Адаптер C-mount 1x — для установки цифровой камеры в вертикальный тубус насадки
• Круглые поворотные вставки для предметного столика диаметром 130 мм с отверстиями 10, 20 и 30 мм, прижим для фиксации образца, ключ-шестигранник, сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон

Комплект достаточен для начала работы в светлом поле, темном поле и поляризованном свете с базовым диапазоном увеличений 50–500x. Для расширения возможностей потребуются дополнительные объективы, окуляры иной кратности, цифровая камера и калибровочный слайд для измерений.

Рекомендуемые аксессуары

Объективы 40x, 60x, 80x или 100x BD закрывают промежутки в диапазоне увеличений и обеспечивают максимальную детализацию при анализе тонких структурных элементов — вторичных фаз, границ зерен субмикронного размера, дисперсных включений. Окуляры повышенной кратности (12,5x, 15x, 20x, 25x) увеличивают итоговое увеличение системы до 1000–2500x, но применяются только в паре с объективами достаточной числовой апертуры, иначе увеличение будет пустым. Окуляр со шкалой необходим для линейных измерений непосредственно в процессе наблюдения. Цифровая камера позволяет выводить изображение на монитор, выполнять фото- и видеофиксацию, проводить измерения и подсчет в специализированном ПО. Калибровочный слайд с эталонной шкалой используется для калибровки измерительных инструментов в программном обеспечении камеры — без калибровки числовые результаты измерений некорректны.

Итог

MAGUS Metal V700 BD — специализированный инструмент для металлографического анализа с инвертированной конструкцией, тремя методами контрастирования и планахроматической оптикой на бесконечность. Инвертированная схема решает задачу размещения крупногабаритных и тяжелых образцов, которые недоступны для прямых микроскопов. Сочетание светлого и темного поля с поляризацией расширяет диагностические возможности от рутинного контроля до исследования фазового состава и напряженного состояния материала. Двухкоординатный столик, коаксиальная фокусировка с шагом 0,002 мм, настройка освещения по методу Кёлера и два канала визуализации обеспечивают точность, повторяемость и документирование результатов на уровне, необходимом для промышленных лабораторий и научных центров.
