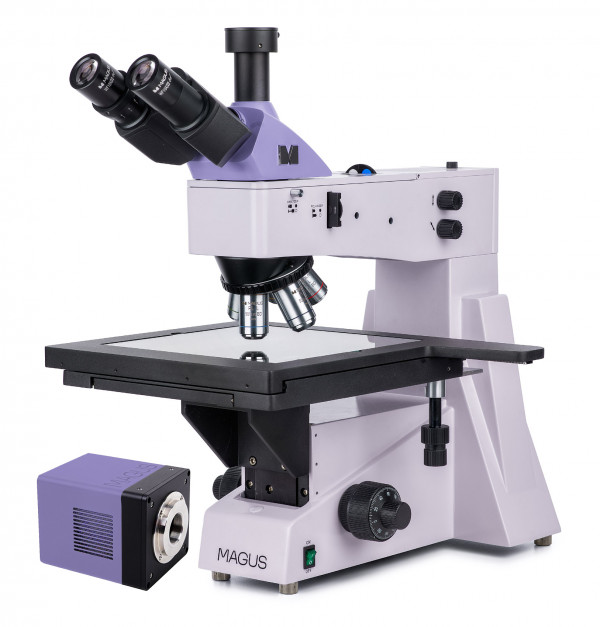

Микроскоп металлографический цифровой MAGUS Metal D650 BD

Металлографический микроскоп MAGUS Metal D650 BD с камерой 8,3 Мпикс для контроля поверхностей и структур

MAGUS Metal D650 BD — металлографический микроскоп отраженного света с встроенной цифровой камерой и тремя методами контрастирования. Прибор предназначен для исследования непрозрачных образцов: металлических шлифов, интегральных схем, печатных плат, изделий прецизионного формования. Увеличение от 50 до 800 крат обеспечивают планахроматические объективы с коррекцией на бесконечность, большой двухкоординатный столик 280×270 мм вмещает протяженные объекты, а прецизионная фокусировка с шагом 0,7 мкм позволяет работать на максимальных увеличениях с высокой точностью.

Что можно проконтролировать и исследовать

Объекты наблюдения

Микроскоп работает с непрозрачными образцами, освещаемыми сверху отраженным светом. Типичные объекты: металлографические шлифы для анализа микроструктуры сплавов и зернистости, поверхности полупроводниковых пластин и фотошаблонов, печатные платы для контроля качества паяных соединений и дорожек, изделия прецизионного формования для выявления дефектов. Метод светлого поля показывает общую структуру и рельеф, темное поле подчеркивает границы зерен и дефекты травления, поляризация визуализирует анизотропные структуры — кристаллические ориентации в металлах и минералах, внутренние напряжения в полимерах.

Тип освещения и его настройка

Источник света — галогенная лампа 50 Вт с регулировкой яркости, встроенная в вертикальную ось прибора. Освещение коаксиальное: свет идет через объектив на образец и отражается обратно, формируя изображение. Конструкция позволяет центрировать источник света, апертурную и полевую диафрагмы — это необходимо для настройки освещения по методу Кёлера, обеспечивающего равномерность поля зрения и максимальное разрешение. В комплект входят четыре светофильтра (зеленый, голубой, желтый, матовый) для настройки цветопередачи и контраста в зависимости от образца.

Подготовка образцов

Образец должен иметь гладкую отражающую поверхность. Металлографические шлифы готовят механической полировкой до зеркального блеска с последующим химическим или электрохимическим травлением для выявления структуры. Полупроводниковые пластины и интегральные схемы исследуют без дополнительной подготовки. Образцы размещают на предметном столике непосредственно или в держателе — столик выдерживает крупные и тяжелые объекты благодаря размеру 280×270 мм и механическому приводу с координатами по двум осям (ход 204 мм).

Конструкция и технологии

Оптическая система построена на планахроматических объективах, скорректированных на бесконечность. В револьвере на пять гнезд установлены объективы 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70 и 80×/0,80 с маркировкой BD (bright/dark field) — они рассчитаны для работы в светлом и темном поле и имеют увеличенное рабочее расстояние по сравнению со стандартными металлографическими объективами. Числовая апертура старших объективов (0,70 у 50× и 0,80 у 80×) обеспечивает разрешающую способность около 0,4–0,5 мкм в зеленом свете, что достаточно для выявления большинства металлографических структур. Окуляры 10×/22 мм с удаленным зрачком 10 мм дают итоговое увеличение 50–800 крат. Коррекция на бесконечность означает, что между объективом и окуляром световой пучок идет параллельным потоком — в этот промежуток можно вставлять дополнительные оптические модули (поляризаторы, призмы, фильтры) без потери качества изображения и перефокусировки.

Тринокулярная насадка Зидентопф с углом наклона 30° имеет вертикальный канал визуализации для установки камеры. Переключатель светового потока направляет 100% света либо в окуляры, либо в камеру — это обеспечивает яркое изображение на экране без потерь интенсивности. Камера MAGUS CLM30 оснащена цветным сенсором SONY Exmor CMOS формата 1/1,2" (11,14×6,26 мм) с разрешением 8,3 Мпикс (3840×2160 пикселей). Сенсор с обратной засветкой и размером пикселя 2,9 мкм обеспечивает высокую светочувствительность и низкий уровень шума. Двухступенчатый элемент Пельтье охлаждает матрицу на 42 °C ниже комнатной температуры, что критично для длительных экспозиций и работы в темном поле или с поляризацией, когда интенсивность света снижена. Камера передает данные через интерфейс USB 3.0 со скоростью до 5 Гб/с, частота кадров составляет 45 fps при полном разрешении 3840×2160 и 70 fps при 1920×1080 — перемещение препарата отображается плавно, без задержек. Разрядность АЦП переключается между 8 и 12 бит для баланса между скоростью и динамическим диапазоном.

Система фокусировки коаксиальная, с грубой и тонкой настройкой. Грубая фокусировка имеет ход 30 мм и шаг 13,1 мм на оборот рукоятки, оснащена механизмом блокировки и регулировки жесткости хода для защиты объектива и образца от столкновения. Тонкая фокусировка работает с шагом 0,7 мкм — это позволяет точно наводить резкость при увеличении 800× и работать с тонкими слоями на границе глубины резкости. Рукоятки фокусировки расположены в нижней части штатива, что обеспечивает удобную посадку оператора с опорой рук на стол.

Предметный столик двухкоординатный механический, перемещается на 204 мм по осям X и Y с помощью коаксиальных рукояток. Размер рабочей поверхности 280×270 мм позволяет размещать крупные образцы: интегральные схемы в корпусах, фрагменты печатных плат, металлографические шлифы нестандартной формы. Столик установлен на цельнолитом алюминиевом корпусе, обеспечивающем жесткость конструкции и отсутствие вибраций при фокусировке и перемещении образца.

Устройство для работы в темном поле встроено в осветительную систему — в этом режиме свет падает на образец под углом, минуя оптическую ось объектива, и в изображение попадает только свет, рассеянный неоднородностями структуры. Границы зерен, микропоры, включения и царапины становятся ярко светящимися на темном фоне. Устройство простой поляризации включает встроенный анализатор и съемный поляризатор — при их установке под углом 90° в изображении остаются только анизотропные структуры, способные поворачивать плоскость поляризации света. Это используют для анализа кристаллографической ориентации зерен в металлах, двойникования, остаточных напряжений.

Кому подойдет

Микроскоп ориентирован на лаборатории контроля качества в металлургии, электронной промышленности, машиностроении, а также на исследовательские центры и вузовские кафедры материаловедения. Прибор требует квалификации оператора: умения готовить металлографические шлифы, настраивать освещение по Кёлеру, интерпретировать структуру материалов. Три метода контрастирования делают микроскоп универсальным для широкого круга задач — от рутинного контроля зернистости и включений до исследования фазового состава и текстуры. Встроенная камера с охлаждением и высоким разрешением обеспечивает документирование результатов и количественный анализ структур в программном обеспечении MAGUS View.

Что важно знать заранее

Рабочее расстояние объективов уменьшается с ростом увеличения: у объектива 80× оно составляет 0,8 мм, у опционального 100× — 0,4 мм. Это требует осторожности при фокусировке на крупных или неровных образцах и точной юстировки столика по высоте. Галогенное освещение создает сильный нагрев — при длительной работе необходимо снижать яркость лампы или делать паузы для остывания. Настройка освещения по Кёлеру и юстировка диафрагм требуют времени и навыка, особенно при смене объективов. Камера работает под управлением ПО MAGUS View на компьютере с Windows 8/10/11, Mac OS X или Linux, требуется процессор от 2,8 ГГц и минимум 2 ГБ оперативной памяти. Элемент Пельтье запитывается от внешнего адаптера 12 В, 3 А — без него камера работает, но с повышенным тепловым шумом при длительных экспозициях.

Комплектация

Цифровая камера MAGUS CLM30 — сенсор 8,3 Мпикс с охлаждением Пельтье, USB 3.0, адаптер C-mount 1×, кабель USB, адаптер питания 12 В для элемента Пельтье, кейс, установочный диск с драйверами и ПО MAGUS View.

Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, осветителем отраженного света (галогенная лампа 50 Вт), коаксиальной фокусировкой (грубая с блокировкой и тонкая 0,7 мкм), двухкоординатным предметным столиком 280×270 мм с ходом 204 мм, револьвером на пять объективов.

Тринокулярная насадка Зидентопф — угол наклона 30°, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе, вертикальный канал визуализации с переключателем светового потока 100/0 и 0/100.

Объективы планахроматические BD, скорректированные на бесконечность — PL L5×/0,12 (рабочее расстояние 9,7 мм), PL L10×/0,25 (9,3 мм), PL L20×/0,40 (7,2 мм), PL L50×/0,70 (2,5 мм), PL L80×/0,80 (0,8 мм).

Окуляры — 10×/22 мм с удаленным зрачком 10 мм, две штуки.

Устройство для темного поля — встроенное в осветительную систему.

Устройство простой поляризации — встроенный анализатор и съемный поляризатор.

Светофильтры — зеленый, голубой, желтый, матовый.

Сетевой шнур питания, ключ-шестигранник для юстировки, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект достаточен для начала работы. Камера и объективы установлены, программное обеспечение входит в поставку. Для работы необходим компьютер с портом USB 3.0 и монитор от 17 дюймов.

Рекомендуемые аксессуары

Окуляры с увеличенной кратностью — 12,5×, 15×, 20×, 25× для получения общего увеличения до 2000 крат при сохранении базовых объективов. Окуляр 10× со шкалой полезен для визуальных измерений без компьютера.

Дополнительные объективы — PL L40×/0,60 BD (рабочее расстояние 3,0 мм), PL L60×/0,70 BD (1,9 мм), PL L100×/0,85 BD сухой (0,4 мм) закрывают промежутки в диапазоне увеличений и дают более плавный переход между кратностями.

Калибровочный слайд — необходим для настройки масштаба в программном обеспечении перед проведением измерений линейных размеров структурных элементов.

Итог

MAGUS Metal D650 BD — профессиональный металлографический микроскоп с планахроматической оптикой, тремя методами контрастирования и встроенной камерой 8,3 Мпикс. Прибор предназначен для контроля качества материалов, исследования микроструктуры сплавов, анализа полупроводниковых приборов и печатных плат. Большой предметный столик и прецизионная фокусировка обеспечивают удобство работы с протяженными образцами и высокую точность на увеличениях до 800 крат. Цифровая камера с охлаждением Пельтье и интерфейсом USB 3.0 позволяет документировать структуры с минимальным шумом и проводить количественный анализ в программном обеспечении.
