Микроскоп люминесцентный инвертированный MAGUS Lum V500

MAGUS Lum V500 — инвертированный люминесцентный микроскоп для работы с клеточными культурами и флуоресцентной микроскопии

Инвертированный люминесцентный микроскоп MAGUS Lum V500 построен по перевёрнутой оптической схеме: объективы расположены под предметным столиком и направлены вверх на образец. Такая конструкция позволяет исследовать живые клетки непосредственно в лабораторной посуде — чашках Петри, культуральных флаконах, многолуночных планшетах — без извлечения материала и приготовления препаратов на предметных стёклах. Микроскоп работает по трём методам наблюдения: флуоресценция в отражённом свете, фазовый контраст и светлое поле в проходящем свете. Диапазон увеличения от 100 до 400 крат обеспечивается шестью планахроматическими объективами с коррекцией на бесконечность и парой окуляров 10x.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Флуоресценция — основной метод для этой модели. Ртутная лампа мощностью 100 Вт возбуждает флуоресцентные метки в образце, а набор из четырёх фильтров — ультрафиолетовый (UV, 320–380 нм), фиолетовый (V, 380–415 нм), синий (B, 450–490 нм) и зелёный (G, 495–555 нм) — позволяет работать с разными флуорохромами и красителями. Это даёт возможность визуализировать конкретные структуры клетки: ядра, мембраны, цитоскелет, белки-мишени — в зависимости от выбранного маркера. Специфичность метода принципиально выше, чем у обычного светлого поля: видны только меченые структуры на тёмном фоне, а не всё подряд. Практически это позволяет решать задачи иммуноцитохимии, отслеживать экспрессию генов с флуоресцентными репортерами, оценивать жизнеспособность клеток витальными красителями.

Фазовый контраст реализован через отдельный комплект из трёх объективов 10x, 20x и 40x с фазовыми кольцами PHP2 и поворотный фазово-контрастный конденсор. Метод превращает разницу в оптической плотности неокрашенных прозрачных структур в видимый контраст изображения. На практике это означает, что живые клетки в культуральной среде становятся видимыми без фиксации и окрашивания: различимы контуры клеток, ядра, органеллы, включения. Для работы с клеточными культурами это ключевая возможность — можно наблюдать морфологию, подвижность, деление клеток в реальном времени, не нарушая их жизнедеятельность. Переключение между светлым полем и фазовым контрастом выполняется вращением диска конденсора без дополнительной переустановки элементов.

Светлое поле через проходящий свет доступно для фиксированных окрашенных препаратов. Освещение галогенной лампой 12 В/30 Вт с настройкой по методу Кёлера обеспечивает равномерное распределение яркости по полю зрения без затемнений по краям и оптических артефактов.

Инвертированная схема и работа с лабораторной посудой

Инвертированная оптическая схема определяет специфику использования. Образец размещается сверху на предметном столике в лабораторной посуде, объективы подходят снизу через прозрачное дно. Это исключает необходимость переносить клеточную суспензию или ткань на предметное стекло — исследование ведётся прямо в чашке, флаконе или планшете, в которых культура росла. Рабочее расстояние конденсора 55 мм позволяет устанавливать стандартную посуду высотой до 55 мм, а при отклонении штатива осветителя высота может достигать 165 мм. Толщина дна посуды не должна превышать 1,2 мм — под этот параметр рассчитаны объективы с маркировкой PLL. В комплект входят четыре держателя для посуды разного диаметра: от 35 до 90 мм, что охватывает стандартные чашки Петри, культуральные флаконы и многолуночные планшеты.

Предметный столик неподвижен, перемещение образца выполняется механическим устройством в двух взаимно перпендикулярных направлениях с диапазоном 77 × 134,5 мм. Это обеспечивает точное позиционирование при сканировании образца или возврате к выбранной области.

Точность и документация

Планахроматические объективы с коррекцией на бесконечность обеспечивают плоскостность поля по всему диаметру и возможность встраивания дополнительных оптических модулей — светоделителей, фильтров, поляризаторов — между объективом и окуляром без потери качества изображения. Числовая апертура объективов возрастает от 0,25 у 10x до 0,60 у 40x, что при длине волны зелёного света даёт разрешающую способность порядка 0,56 мкм — достаточно для визуализации органелл и субклеточных структур.

Тринокулярная насадка Зидентопф с возможностью разворота на 180° и два канала визуализации — вертикальный на насадке и боковой на корпусе — позволяют одновременно устанавливать цифровую камеру и монитор либо работать визуально и вести фотофиксацию параллельно. Деление светового потока регулируется: 100/0 или 0/100 на корпусе, 100/0 или 50/50 на насадке. Коаксиальная фокусировка с грубой и тонкой наводкой (шаг тонкой фокусировки 0,002 мм) обеспечивает точное наведение на резкость при работе на объективах высокой кратности.

Конструкция и технологии

Ртутная лампа 100 Вт вынесена в отдельный фонарь для улучшения теплоотведения и исключения перегрева микроскопа при длительной работе. Спектр ртутной лампы имеет выраженные пики в ультрафиолетовой, фиолетовой, синей и зелёной областях, что соответствует диапазонам возбуждения распространённых флуорохромов: DAPI, Hoechst, FITC, GFP, TRITC, Cy3, Cy5. Четыре набора фильтров включают фильтр возбуждения, дихроичное зеркало и запирающий фильтр, что позволяет отсечь отражённый свет возбуждения и пропустить только излучение флуоресценции. Переключение между наборами фильтров выполняется вручную через люминесцентные блоки.

Фазово-контрастный конденсор построен по схеме вращающегося диска с четырьмя отверстиями: одно свободное для светлого поля и три с фазовыми вставками для объективов 10x, 20x и 40x. Фазовые кольца центрируются с помощью вспомогательного центрирующего телескопа, входящего в комплект. Это обеспечивает корректную работу метода фазового контраста без ореолов и ложного контраста.

Регулируемая апертурная и ирисовая полевая диафрагмы позволяют настроить освещение по методу Кёлера как для проходящего, так и для отражённого света. Метод Кёлера исключает неравномерность освещения, блики и затемнения, обеспечивая чистое изображение с высоким разрешением.

Окуляры 10x/22 мм с удалённым выходным зрачком 10 мм снижают утомляемость при длительном наблюдении и позволяют работать в очках. Межзрачковое расстояние настраивается в диапазоне 48–75 мм.

Кому подойдёт

MAGUS Lum V500 ориентирован на научные и медицинские лаборатории, работающие с культурами клеток и требующие флуоресцентной визуализации. Типичные области применения: клеточная и молекулярная биология, иммуноцитохимия, биотехнология, фармакология, вирусология, онкологические исследования. Инвертированная схема критична для наблюдения адгезивных культур, растущих на дне посуды, — клетки эпителия, фибробласты, нейроны. Фазовый контраст позволяет контролировать состояние культуры без прерывания эксперимента, а флуоресценция — проводить специфическое мечение и количественный анализ.

Микроскоп требует квалификации оператора: настройка освещения по Кёлеру, центрирование фазовых колец, работа с флуоресцентными фильтрами и ртутной лампой, юстировка оптической системы — это стандартные процедуры для исследовательской микроскопии, но они не очевидны для начинающего пользователя. Указанный уровень сложности настройки — высокий.

Что важно знать заранее

Инвертированная схема накладывает ограничения на тип образцов. Нельзя работать со стандартными гистологическими препаратами на предметных стёклах так же удобно, как на прямом микроскопе. Лабораторная посуда должна иметь оптически прозрачное плоское дно толщиной до 1,2 мм — обычное стекло или полимеры с низким коэффициентом преломления. Посуда с толстым или неровным дном исказит изображение.

Ртутная лампа имеет ограниченный ресурс (обычно несколько сотен часов), требует времени на прогрев и охлаждение, нуждается в периодической замене. При работе необходимо соблюдать меры предосторожности: ртутные лампы содержат токсичные пары, требуют правильной утилизации. Защитный экран, входящий в комплект, предотвращает воздействие ультрафиолета на оператора.

Рабочее расстояние объективов уменьшается с ростом кратности: 8,0 мм у 20x и 3,5 мм у 40x. При работе через дно посуды эффективное расстояние ещё меньше, что требует аккуратности при фокусировке во избежание контакта объектива с дном.

Опциональные окуляры расширяют диапазон увеличения до 40–1000 крат, но с окулярами высокой кратности (20x, 25x) поле зрения сужается и яркость падает, особенно при флуоресценции. Максимальное полезное увеличение для объектива 40x с числовой апертурой 0,60 составляет около 1500 крат — весь указанный диапазон находится в этой границе.

Комплектация

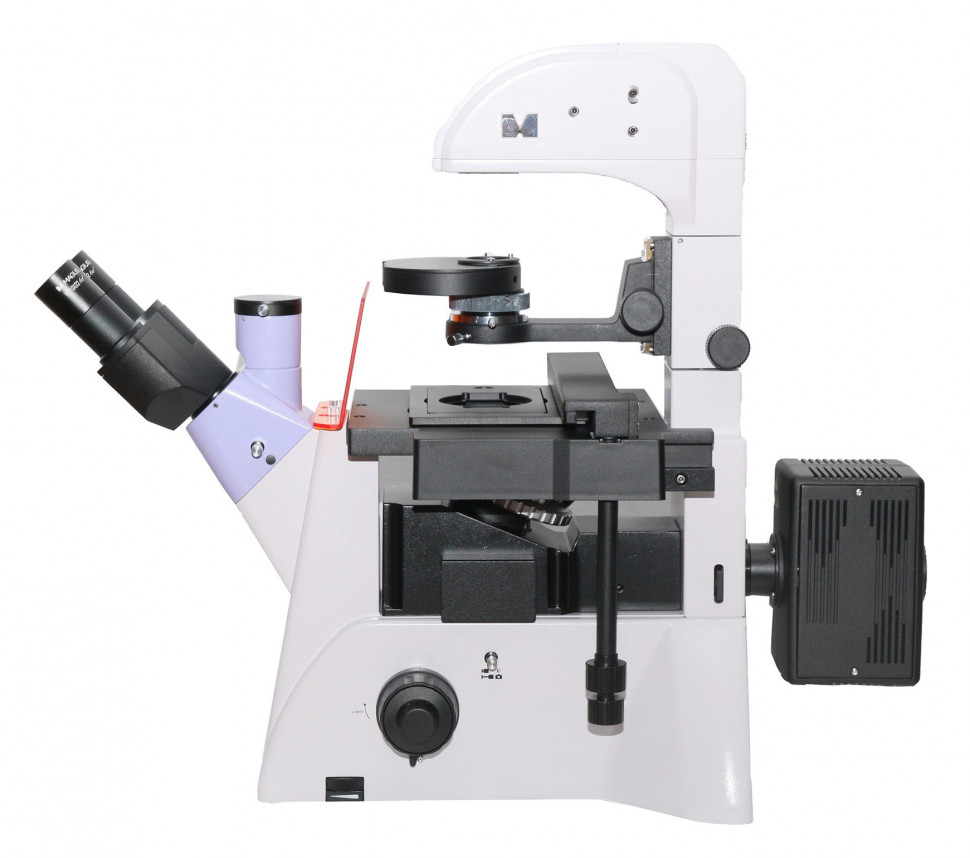

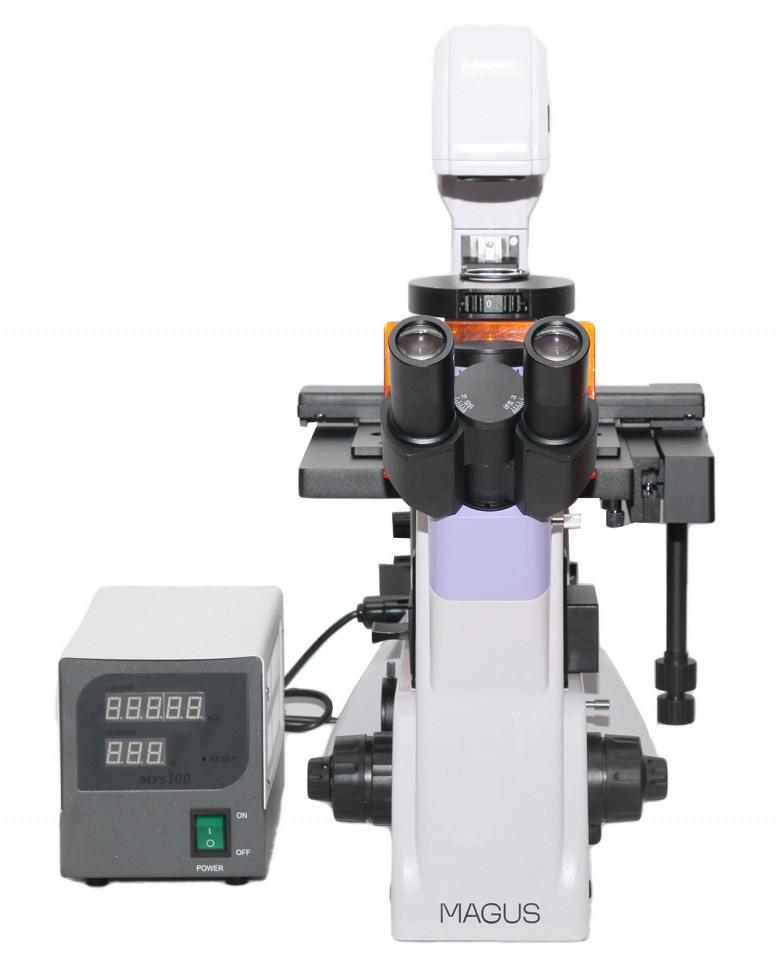

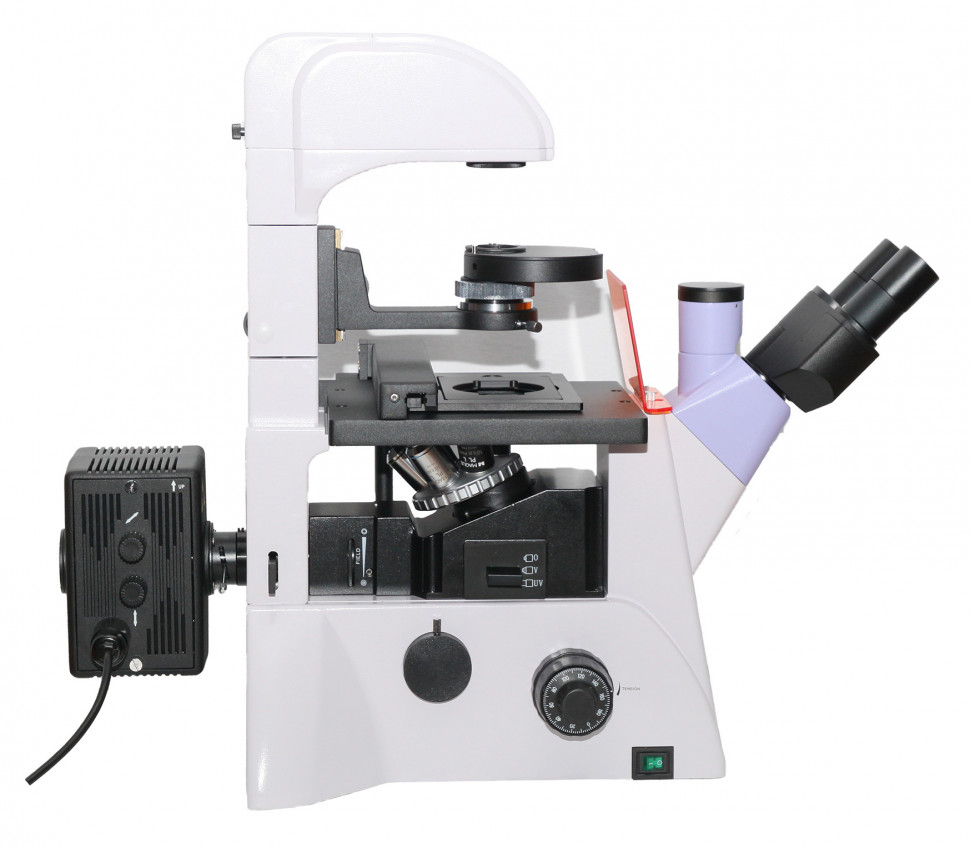

• Штатив с источником проходящего света — основной корпус с встроенной галогенной лампой 12 В/30 Вт, механизмом коаксиальной грубой и тонкой фокусировки с блокировкой и регулировкой жёсткости, неподвижным предметным столиком 227 × 208 мм, кронштейном конденсора, шестипозиционным револьвером объективов и боковым каналом визуализации
• Фазово-контрастный конденсор NA 0,6 — поворотный диск со свободным отверстием и тремя фазовыми вставками для объективов 10x, 20x, 40x; рабочее расстояние 55 мм

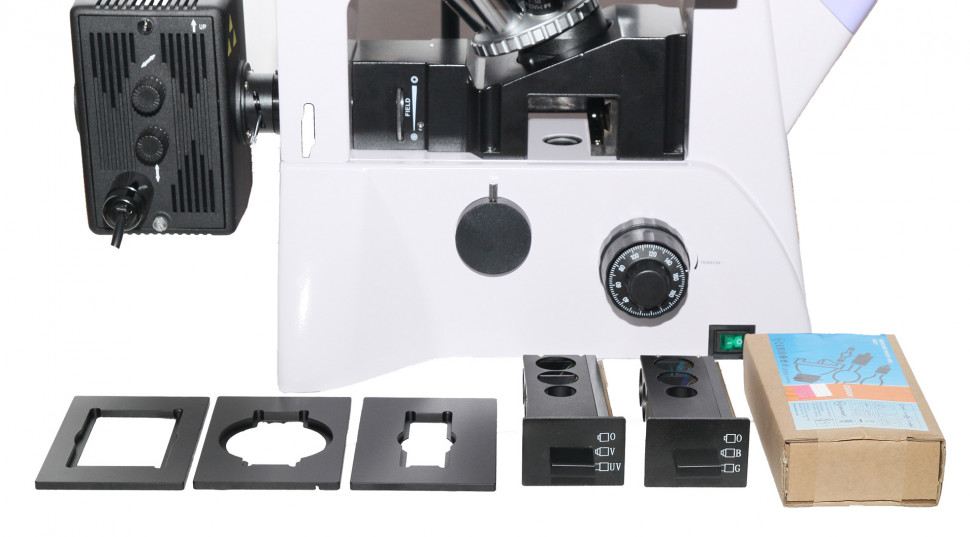

• Люминесцентный блок (2 шт.) — модули с наборами флуоресцентных фильтров

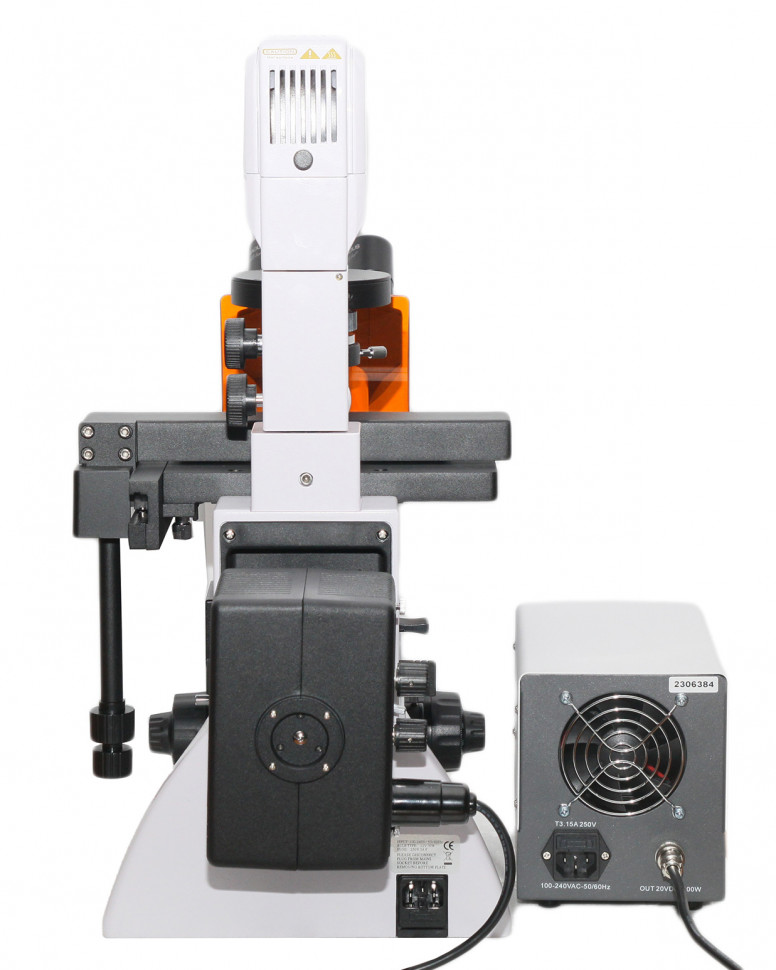

• Фонарь ртутной лампы и блок поджига — выносной источник отражённого света с ртутной лампой 100 Вт
• Тринокулярная визуальная насадка Зидентопф — с возможностью разворота на 180°, регулировкой межзрачкового расстояния 48–75 мм и делением светового потока 100/0 или 50/50
• Шесть планахроматических объективов с коррекцией на бесконечность — три для флуоресценции и светлого поля (PLL 10x/0,25, PLL 20x/0,40, PLL 40x/0,60) и три для фазового контраста (PLL 10x/0,25 PHP2, PLL 20x/0,40 PHP2, PLL 40x/0,60 PHP2); парфокальная высота 45 мм
• Два окуляра 10x/22 мм — с удалённым выходным зрачком 10 мм и наглазниками
• Вспомогательный центрирующий телескоп — для настройки фазово-контрастной системы
• Механическое устройство перемещения образца — диапазон 77 × 134,5 мм
• Четыре держателя лабораторной посуды — для диаметров 35, 60, 68,5 и 90 мм
• Круглая стеклянная вставка — диаметр 118 мм для размещения на предметном столике
• Переходник C-mount — для установки цифровой камеры

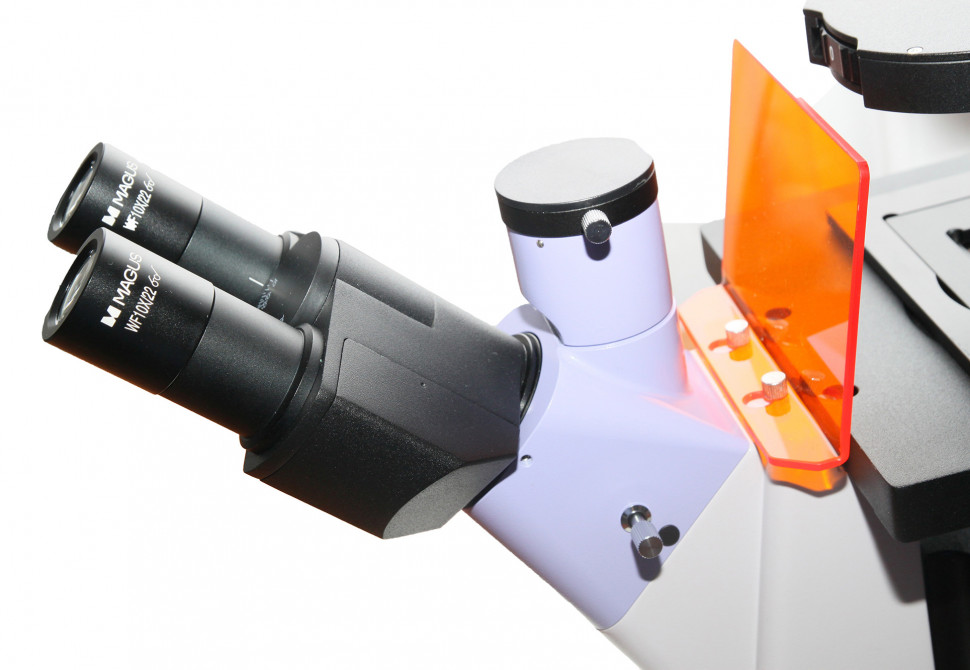

• Защитный экран — для работы с ультрафиолетом

Комплект включает светофильтр, сетевые кабели, кабель питания фонаря ртутной лампы, пылезащитный чехол и документацию. Для начала работы достаточно установить микроскоп и подключить источники питания. Для флуоресцентных исследований потребуются флуоресцентные красители или образцы с предварительно введёнными метками. Цифровая камера и монитор поставляются опционально.

Рекомендуемые аксессуары

Окуляры с увеличенной кратностью — 12,5x, 15x, 20x, 25x расширяют диапазон увеличения до 1000 крат, полезны для детального рассмотрения субклеточных структур при достаточной яркости освещения. Окуляр 10x/22 со шкалой позволяет проводить линейные измерения при калибровке.

Объектив 4x/0,10 — снижает минимальное увеличение до 40 крат, расширяет поле зрения и упрощает поиск нужной области образца, особенно при работе с крупными культуральными флаконами или планшетами.

Цифровая камера — для фотофиксации флуоресценции и фазового контраста, количественного анализа интенсивности свечения, документирования динамики клеточных процессов. Монитор обеспечивает групповой просмотр без визуального наблюдения через окуляры.

Калибровочный слайд — для точной настройки измерительной шкалы окуляра или программного обеспечения камеры.

Итог

MAGUS Lum V500 — специализированный инструмент для флуоресцентной микроскопии клеточных культур в лабораторной посуде. Инвертированная схема, три метода наблюдения, четыре набора флуоресцентных фильтров и планахроматическая оптика с коррекцией на бесконечность обеспечивают возможности для иммуноцитохимии, изучения живых клеток и визуализации меченых структур. Микроскоп требует квалифицированного оператора и подходит для научных и медицинских лабораторий с задачами исследовательского уровня.
