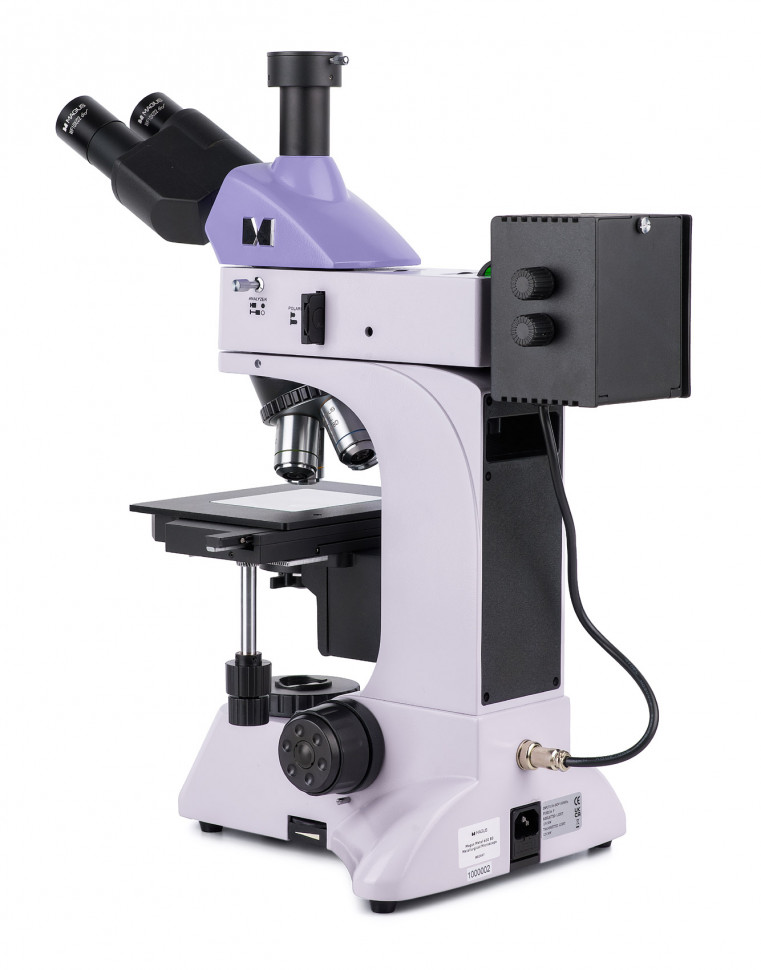

Микроскоп металлографический цифровой MAGUS Metal D600 BD LCD

Микроскоп металлографический цифровой MAGUS Metal D600 BD LCD — комбинированное освещение, три метода контрастирования, автономная 4K-визуализация

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает преимущественно в отражённом свете для исследования непрозрачных объектов: металлов, сплавов, полупроводниковых материалов, полимеров, лакокрасочных покрытий на плоскопараллельных полированных шлифах. Светлое поле показывает общую структуру материала, тёмное поле выявляет дефекты, трещины и границы зёрен за счёт рассеянного света, поляризация раскрывает анизотропные включения и кристаллическую структуру. Встроенный осветитель проходящего света расширяет применение: полупрозрачные плёнки, фильтры с пробами воздуха, воды, нефти исследуются без препарирования шлифа.

Точность и повторяемость

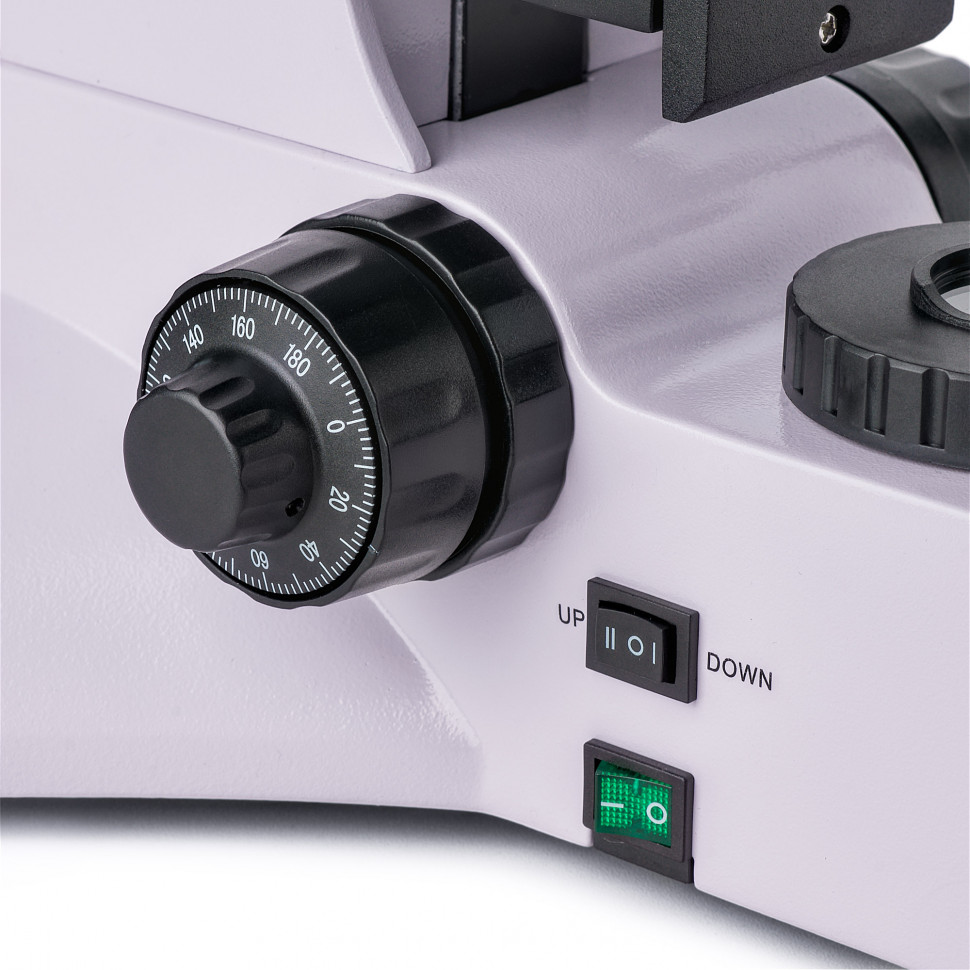

Двухкоординатный механический столик с диапазоном перемещения 75×50 мм обеспечивает точное позиционирование образца. Коаксиальная фокусировка с шагом тонкой наводки 0,002 мм позволяет выделить плоскость резкости с микрометровой точностью. Освещение по методу Кёлера в обоих каналах (отражённый и проходящий свет) гарантирует равномерность поля зрения, высокий контраст и воспроизводимость условий съёмки. Центрируемые элементы осветительной системы отражённого света — апертурная и полевая диафрагмы, источник света — устраняют паразитные блики и повышают точность анализа микроструктуры.

Область применения

Микроскоп предназначен для металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности. Применяется для контроля качества металлов и сплавов, выявления структурных дефектов, анализа фазового состава, исследования паяных и сварных соединений. Используется в научно-исследовательских лабораториях и технических вузах для изучения материаловедения, металлографии, полупроводниковых технологий.

Конструкция и технологии

Планахроматические объективы с коррекцией на бесконечность (5×/0,12; 10×/0,25; 20×/0,40; 40×/0,60) дают плоское поле зрения по всему кадру без искажений на периферии. Числовая апертура до 0,60 в базовой комплектации обеспечивает разрешающую способность около 0,5 мкм в светлом поле. Увеличенное рабочее расстояние (от 9,7 мм у 5× до 3,0 мм у 40×) облегчает работу с шлифами нестандартной формы. Коррекция на бесконечность позволяет встраивать промежуточные оптические модули без изменения фокусного расстояния — система масштабируется под задачи исследования.

Тринокулярная насадка Зидентопф с углом наклона 30° и делителем светового потока 100/0 и 0/100 направляет свет либо на цифровую камеру, либо на окулярные тубусы. Окуляры 10×/22 с удалённым зрачком 10 мм снижают утомляемость при длительной работе. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе компенсирует различия зрения оператора. Общее увеличение в базовой комплектации составляет 50–400×, опционально расширяется до 2500× за счёт окуляров до 25× и объективов до 100×/0,85.

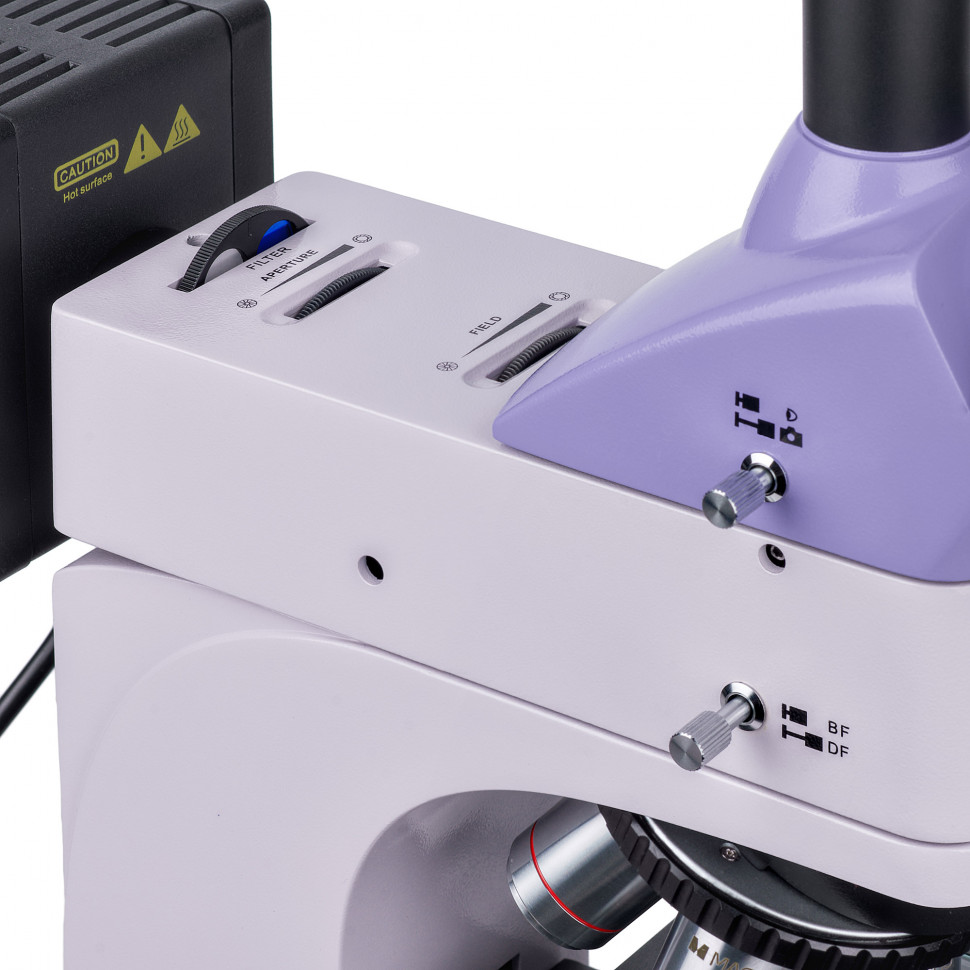

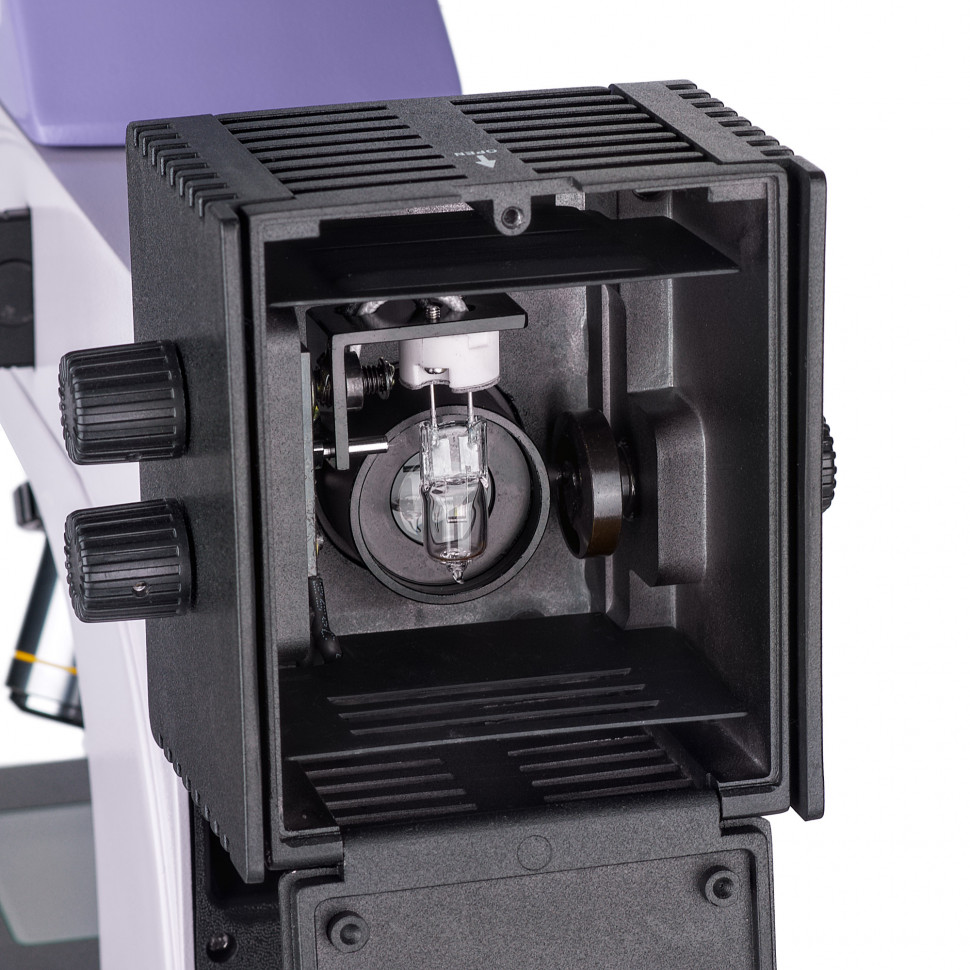

Осветитель отражённого света мощностью 50 Вт специально рассчитан на работу в тёмном поле, где требуется высокая интенсивность для выявления слабо рассеивающих дефектов. Встроенный анализатор и съёмный поляризатор (вращается в диапазоне 0–360°) образуют систему простой поляризации для исследования анизотропных материалов. Устройство для работы в тёмном поле встроено в насадку осветителя. Четыре светофильтра (зелёный, голубой, жёлтый, матовый) подавляют определённые длины волн и корректируют цветопередачу при микрофотографии.

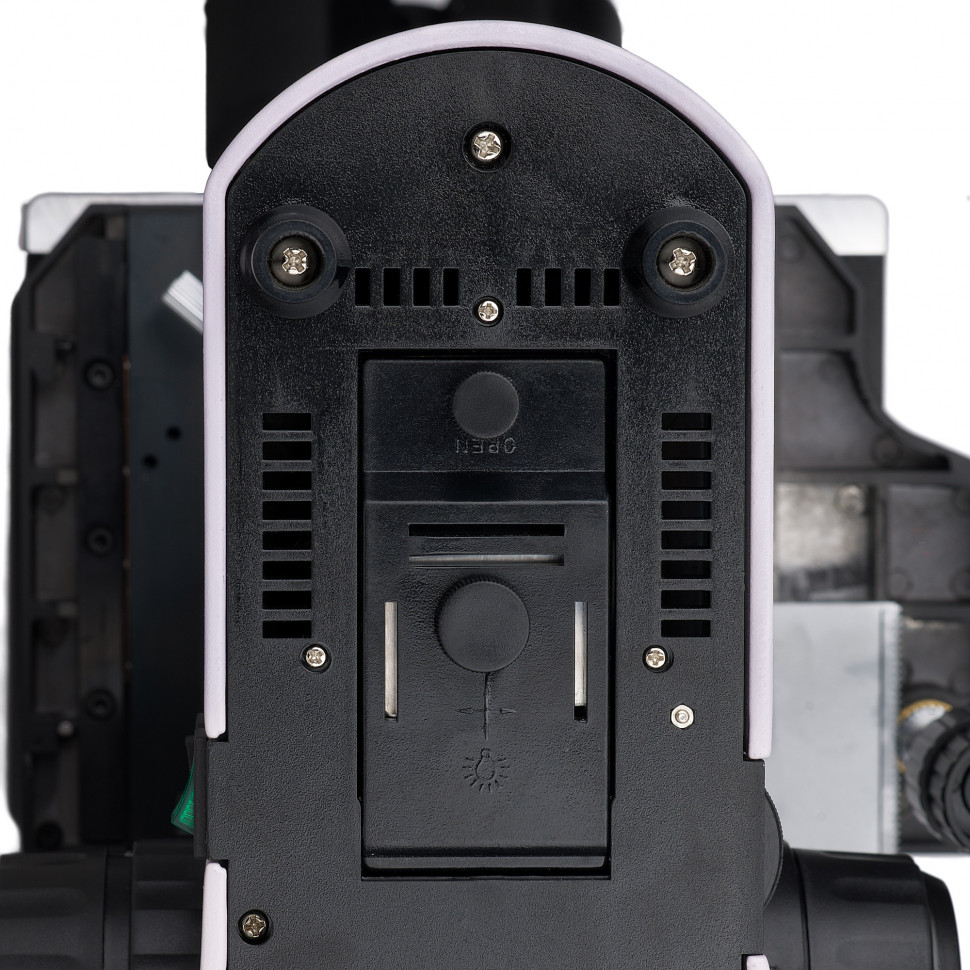

Осветитель проходящего света (30 Вт) оборудован конденсором Аббе с числовой апертурой 1,25 и откидной линзой для объективов малого увеличения. Конденсор центрируется и регулируется по высоте, полевая диафрагма настраивается под апертуру объектива — реализация метода Кёлера обеспечивает равномерное освещение и максимальный контраст. Стеклянная прямоугольная вставка в столик пропускает проходящий свет для исследования полупрозрачных образцов.

Револьвер на 5 позиций повёрнут от наблюдателя — оператор видит введённый в ход лучей объектив, свободное пространство над столиком остаётся доступным. Одно гнездо используется для центрировки лампы осветителя отражённого света или установки дополнительного объектива. Цельнолитой алюминиевый корпус гасит вибрации и обеспечивает стабильность фокусировки. Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части с обеих сторон — руки оператора лежат на столе, поза расслаблена. Механизм блокировки и регулировки жёсткости грубой фокусировки предотвращает случайное смещение столика при работе с тяжёлыми образцами.

Цифровая часть: камера и монитор

Цифровая камера MAGUS CHD40 с сенсором Sony Exmor/Starvis CMOS 8 Мпикс (1/1,2", размер пикселя 2,9×2,9 мкм) формирует изображение в разрешении 4K (3840×2160 пикс) при подключении через HDMI или USB 3.0. Сенсор с обратной засветкой обеспечивает низкий уровень шума (отношение сигнал/шум 0,13 мВ при 1/30 с) и высокую светочувствительность (1028 мВ при 1/30 с) — изображение остаётся детализированным даже при слабом освещении. Встроенный ИК-фильтр ограничивает спектральный диапазон 380–650 нм, исключая инфракрасную засветку.

Камера работает автономно через интерфейс HDMI без подключения к компьютеру и установки программ. Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора упрощает настройку. Частота 30 кадров в секунду через любой интерфейс обеспечивает плавное перемещение препарата без рывков и задержек. При подключении через Wi-Fi разрешение снижается до Full HD (1920×1080 пикс). Электронный скользящий затвор (ERS) и диапазон выдержки 0,014 мс – 1000 мс позволяют адаптировать съёмку под условия освещения. Камера сохраняет фото в форматах *.jpg и *.tif, видео в *.h264/*.h265 и *.mp4 на карту памяти SD до 32 ГБ.

Монитор MAGUS MCD40 с диагональю 13,3" и IPS-матрицей выводит изображение в реальном времени с разрешением 4K. Яркость 400 кд/м², контрастность 1000:1, углы обзора 178°/178° по горизонтали и вертикали обеспечивают точную цветопередачу (16,7 млн цветов) при любом положении наблюдателя. Светодиодная подсветка со сроком службы 50 000 часов не требует замены в течение многих лет работы. Монитор крепится на стол, полку или напрямую к камере, потребляемая мощность не превышает 12 Вт.

Программное обеспечение MAGUS View (для USB-подключения) поддерживает фотографирование, видеозапись, редактирование, вывод изображения на внешний экран, измерение линейных и угловых размеров. Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, процессор от 2,8 ГГц Intel Core 2, минимум 4 ГБ оперативной памяти, монитор от 19". Встроенное ПО камеры работает в режиме HDMI без компьютера.

Кому подойдет

Микроскоп рассчитан на опытных специалистов и профессионалов в области металлографии, материаловедения, контроля качества. Сложность настройки (уровень: сложно) предполагает понимание метода Кёлера, принципов работы конденсора, апертурной и полевой диафрагм, особенностей тёмного поля и поляризации. Три метода контрастирования востребованы там, где требуется детальный анализ микроструктуры: выявление дефектов литья, контроль термообработки, исследование фазового состава сплавов, анализ границ зёрен и включений.

Цифровая часть с автономной работой через HDMI делает микроскоп удобным для учебных лабораторий технических вузов и производственных участков, где необходим групповой просмотр без привязки к компьютеру. Фото- и видеофиксация упрощает документирование результатов контроля качества, составление отчётов, обучение персонала. Комбинированное освещение расширяет применение: основная задача — металлография в отражённом свете, дополнительная — исследование полупрозрачных плёнок и фильтров в проходящем свете.

Не подходит для рутинного визуального контроля простых образцов, где достаточно бинокулярного стереомикроскопа или базовой металлографической модели без методов контрастирования. Максимальная высота образца 20 мм ограничивает работу с крупногабаритными деталями. Вес 11 кг и габариты упаковки 35×30×75 см требуют стационарного размещения на виброустойчивом столе.

Что важно знать заранее

Непрозрачный образец для работы в отражённом свете должен быть подготовлен как плоскопараллельный полированный шлиф. Опорная и исследуемая поверхности должны быть строго параллельными, иначе освещение по Кёлеру не реализуется корректно. Шлифовка, полировка, при необходимости травление образца — обязательные этапы пробоподготовки, требующие дополнительного оборудования и расходных материалов.

Галогенные лампы (50 Вт в отражённом свете, 30 Вт в проходящем) обеспечивают комфортную для глаз цветовую температуру, но требуют периодической замены. Ресурс галогенных ламп ниже, чем у светодиодных источников. Центрировка источника света, апертурной и полевой диафрагм, настройка конденсора по высоте — процедуры, которые необходимо освоить для реализации метода Кёлера. Без правильной настройки освещения преимущества планахроматической оптики и методов контрастирования не раскрываются полностью.

Объективы с числовой апертурой 0,60 (40×) в базовой комплектации обеспечивают разрешение порядка 0,5 мкм. Для исследования более тонких структур потребуется опциональный объектив 100×/0,85 (сухой) или иммерсионный вариант (если доступен в линейке производителя). Рабочее расстояние уменьшается с ростом кратности: от 9,7 мм у 5× до 3,0 мм у 40× (опционально до 0,40 мм у 100×). При работе с объективами высокого увеличения пространство между фронтальной линзой и образцом минимально — требуется аккуратность, чтобы не повредить оптику.

Камера 8 Мпикс с разрешением 4K (3840×2160 пикс) фиксирует детализированное изображение, но итоговую резкость ограничивает оптическая система. Мегапиксели сенсора влияют на детализацию на экране, однако разрешающую способность всей системы определяет числовая апертура объективов. Адаптер C-mount 1× входит в комплект и обеспечивает правильное сопряжение камеры с тринокулярной насадкой.

Диапазон рабочих температур микроскопа –15...+55 °С, камеры –10...+50 °С. Рабочая влажность для разных узлов указана как 30–80% и 10–90% — требуется контроль условий в лаборатории, чтобы избежать запотевания оптики и конденсата в электронных блоках. Вес в упаковке 17,25 кг, транспортировка и установка требуют двух человек.

Комплектация

• Цифровая камера MAGUS CHD40 — 8 Мпикс, 4K, HDMI/USB 3.0/Wi-Fi, автономная работа без ПК, сенсор Sony Exmor/Starvis CMOS, 30 кадров/с, карта SD 32 ГБ, кабели HDMI и USB 3.0, мышь USB, адаптер Wi-Fi, сетевой адаптер 12 В/1 А, USB-флеш-накопитель с драйверами и ПО
• Монитор MAGUS MCD40 — 13,3", IPS, 4K, 400 кд/м², углы обзора 178°/178°, подключение через HDMI
• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, осветителем проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком 210×140 мм (перемещение 75×50 мм), револьвером на 5 объективов
• Осветитель отраженного света — насадка с фонарём галогенной лампы 50 Вт, встроенный анализатор, съёмный поляризатор с вращением 0–360°, устройство для тёмного поля, центрируемые апертурная и полевая диафрагмы, набор светофильтров (зелёный, голубой, жёлтый, матовый)
• Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, делитель светового потока 100/0 и 0/100, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе
• Объективы-планахроматы с коррекцией на бесконечность — PL L5×/0,12 BD (WD 9,7 мм), PL L10×/0,25 BD (WD 9,3 мм), PL L20×/0,40 BD (WD 7,2 мм), PL L40×/0,60 BD (WD 3,0 мм); парфокальная высота 45 мм
• Окуляры 10×/22 с удалённым зрачком 10 мм — 2 шт., снижают утомляемость при длительной работе
• Конденсор Аббе NA 1,25 — центрируемый, регулируемый по высоте, с откидной линзой для объективов малого увеличения, регулируемая апертурная диафрагма, крепление «под винт»
• Прозрачная вставка в столик — для работы в проходящем свете с полупрозрачными образцами
• Адаптер C-mount 1× — для установки цифровой камеры в вертикальный тубус
• Сетевой шнур питания для микроскопа, кабель осветителя отражённого света, ключ-шестигранник, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект включает всё необходимое для начала работы: четыре объектива перекрывают увеличение 50–400×, два окуляра для визуального наблюдения, камера и монитор для цифровой фиксации, осветители обоих типов, конденсор и светофильтры. Дополнительно потребуются расходные материалы для пробоподготовки: абразивы для шлифовки и полировки, реактивы для травления, предметные стёкла для полупрозрачных образцов.

Рекомендуемые аксессуары

Окуляры — модели 12,5×/14 мм, 15×/15 мм, 20×/12 мм, 25×/9 мм расширяют диапазон увеличения до 2500× в сочетании с опциональными объективами. Окуляр 10×/22 со шкалой упрощает линейные измерения при визуальном наблюдении.

Объективы — планахроматы с коррекцией на бесконечность PL L50×/0,70 BD (WD 2,5 мм), PL L60×/0,70 BD (WD 1,9 мм), PL L80×/0,80 BD (WD 0,8 мм), PL L100×/0,85 BD сухой (WD 0,4 мм) увеличивают разрешающую способность до 0,3–0,35 мкм и позволяют исследовать более тонкие структуры.

Калибровочный слайд — необходим для настройки точности линейных измерений в программном обеспечении MAGUS View и поверки измерительных инструментов камеры.

Итог

MAGUS Metal D600 BD LCD — лабораторная система для металлографии с тремя методами контрастирования (светлое поле, тёмное поле, поляризация), комбинированным освещением (отражённый и проходящий свет) и автономной цифровой визуализацией в 4K. Планахроматические объективы с коррекцией на бесконечность, освещение по Кёлеру в обоих каналах, координатный столик и тонкая фокусировка 0,002 мм обеспечивают точность и воспроизводимость результатов. Камера Sony Exmor/Starvis 8 Мпикс с тремя интерфейсами (HDMI, USB 3.0, Wi-Fi) и монитор IPS 13,3" упрощают документирование и групповой просмотр без привязки к компьютеру. Предназначен для металлургии, машиностроения, материаловедения, контроля качества, научных исследований и технических вузов. Требует подготовки плоскопараллельных шлифов и опыта настройки профессиональной оптики.
