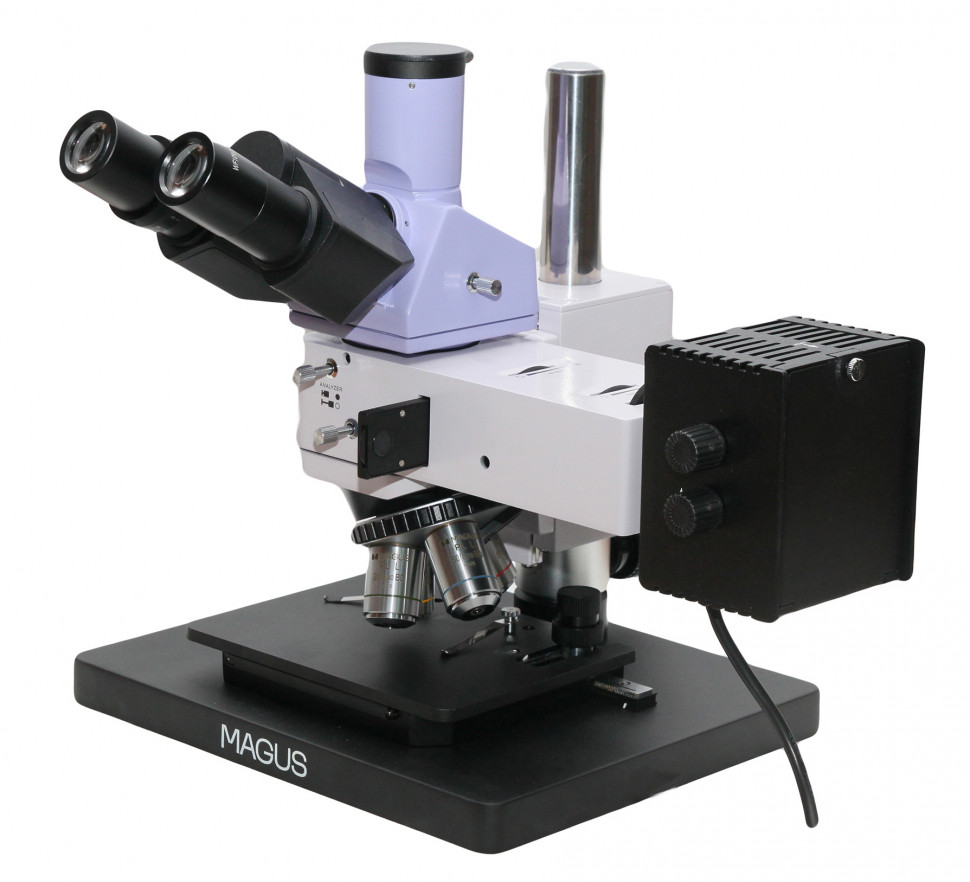

Микроскоп металлографический MAGUS Metal 630 BD

MAGUS Metal 630 BD — металлографический микроскоп с тремя методами контрастирования для материаловедения

Металлографический микроскоп MAGUS Metal 630 BD предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов и других непрозрачных объектов в отраженном свете. Прибор обеспечивает наблюдение методами светлого и темного поля, а также поляризации без смены оптики. В базовой комплектации диапазон увеличения составляет 50–500 крат, планахроматическая оптика скорректирована на бесконечность, что позволяет встраивать дополнительные модули без потери качества изображения. Тринокулярная насадка с адаптером C-mount 1x позволяет подключить цифровую камеру для документирования результатов.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Светлое поле — основной метод для изучения полированных и протравленных шлифов металлов и сплавов. Позволяет выявлять границы зерен, фазовые включения, неметаллические включения, трещины и поры после соответствующей пробоподготовки. Темное поле выявляет детали, слабо различимые в светлом поле: границы субзерен, дисперсные выделения, микронеровности поверхности. Галогенная лампа мощностью 50 Вт обеспечивает достаточную яркость изображения даже при работе в темном поле с объективом высокой кратности. Поляризация применяется для анализа анизотропных материалов, изучения кристаллической структуры, выявления двойникования и ориентации зерен в металлах и полупроводниках. Встроенный анализатор и съемный поляризатор входят в комплект, переключение между методами выполняется без демонтажа оптики.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 35×30 мм позволяет сканировать образец и возвращаться к выбранной области для повторного наблюдения. Коаксиальная фокусировка с тонкой подстройкой 0,002 мм обеспечивает точную наводку на резкость при работе с объективами высокой апертуры. Грубая фокусировка снабжена механизмом регулировки жесткости хода, что исключает случайное смещение при переключении объективов. Апертурная и полевая диафрагмы с возможностью центрировки источника света позволяют настроить освещение по методу Келера для равномерного и контрастного изображения без бликов и паразитной засветки.

Область применения

Микроскоп применяется в лабораториях контроля качества металлургических и машиностроительных предприятий для оценки структуры и дефектов материалов, в научных центрах для исследования фазового состава и структурных превращений, на кафедрах материаловедения и металлографии технических вузов для учебных и исследовательских работ. Подходит для изучения шлифов черных и цветных металлов, сплавов, композитов, полупроводниковых материалов, керамики, минералов.

Конструкция и технологии

Объективы планахроматические, скорректированные на бесконечность. Эта схема коррекции позволяет встраивать между объективом и окуляром промежуточные оптические модули без внесения аберраций, что важно для установки дополнительных устройств контрастирования или измерительных систем. Парфокальная высота объективов 45 мм обеспечивает сохранение фокуса при переключении между кратностями. Числовая апертура объективов в базовом комплекте составляет от 0,12 у объектива 5x до 0,70 у объектива 50x. При апертуре 0,70 и освещении зеленым светом разрешающая способность достигает величины порядка 0,5 мкм, что достаточно для выявления большинства структурных элементов металлов и сплавов.

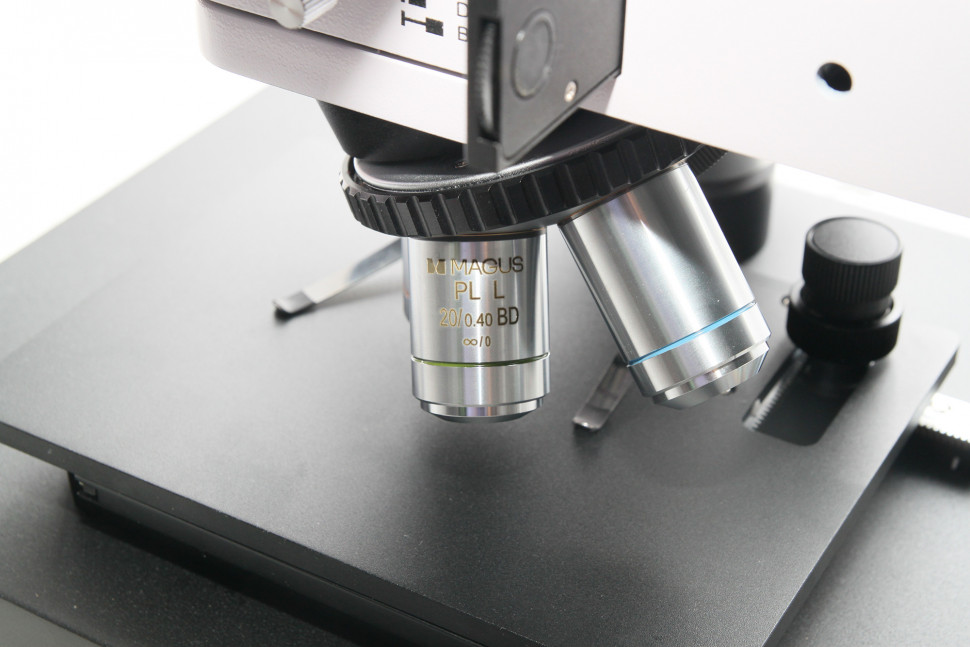

Револьверное устройство рассчитано на пять объективов. В базовом комплекте установлены четыре: 5x, 10x, 20x, 50x, одно гнездо остается свободным для дополнительного объектива. Опционально доступны объективы 40x, 60x, 80x и сухой 100x с апертурой до 0,85, что расширяет диапазон увеличения до 1000 крат в визуальном канале и позволяет работать с мелкими структурными деталями.

Тринокулярная насадка Зидентопф отклонена на 30° от вертикали для удобного визуального наблюдения. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует индивидуальные особенности зрения. Третий вертикальный тубус предназначен для установки цифровой камеры через адаптер C-mount 1x, входящий в комплект. Переключатель светового потока направляет 100% света либо в окуляры, либо в канал камеры, что обеспечивает максимальную яркость изображения в выбранном режиме.

Осветитель отраженного света снабжен набором светофильтров: зеленый, голубой, желтый и матовый. Зеленый фильтр повышает контраст и разрешающую способность при визуальном наблюдении за счет использования монохроматического света с длиной волны, близкой к максимуму чувствительности глаза. Голубой и желтый фильтры применяются для коррекции цветопередачи при фотосъемке или для выявления специфических структурных элементов. Матовый фильтр рассеивает свет и снижает блики на полированных поверхностях.

Размер основания микроскопа 300×240 мм. Компактность штатива позволяет разместить прибор на ограниченном рабочем пространстве, в том числе на полках высотой менее 40 см, что важно при работе в производственных условиях или в лабораториях с плотной компоновкой оборудования. Предметный столик размером 185×140 мм вмещает крупногабаритные образцы.

Кому подойдет

Микроскоп ориентирован на специалистов в области материаловедения, металлографии, контроля качества металлопродукции. Требует навыков пробоподготовки, понимания методов контрастирования и опыта настройки освещения по Келеру. Уровень сложности настройки указан как сложный, что предполагает знание основ микроскопии и специфики работы с отраженным светом. Подходит для лабораторий промышленных предприятий, научных центров, технических вузов, где необходимы три метода наблюдения и возможность количественного металлографического анализа с использованием цифровой камеры и программного обеспечения.

Что важно знать заранее

Микроскоп работает только в отраженном свете и предназначен для непрозрачных образцов. Образец должен иметь плоскую полированную поверхность. Для выявления структуры металлов и сплавов требуется травление шлифа соответствующим реактивом после полировки. Рабочее расстояние объективов уменьшается с ростом кратности: от 9,7 мм у объектива 5x до 2,5 мм у объектива 50x. При работе с объективами высокой кратности необходимо следить за тем, чтобы не повредить фронтальную линзу объектива при фокусировке.

Базовая комплектация обеспечивает увеличение до 500 крат. Для получения большего увеличения потребуются опциональные окуляры повышенной кратности или дополнительный объектив. Например, с окуляром 12,5x максимальное увеличение в базовом комплекте составит 625 крат, с окуляром 20x — 1000 крат. При использовании опционального объектива 100x и окуляра 25x увеличение достигнет 2500 крат, однако полезное увеличение ограничено числовой апертурой объектива.

Цифровая камера не входит в базовый комплект, приобретается отдельно. Адаптер C-mount 1x в комплекте позволяет установить камеру с соответствующим резьбовым креплением. Для калибровки измерений в программном обеспечении камеры потребуется калибровочный слайд, также доступный опционально.

Рабочий диапазон температур 5...+35 °С. Для точных измерений и стабильной работы галогенной лампы рекомендуется размещать микроскоп в помещении с контролируемым климатом, вдали от источников вибрации и прямого солнечного света.

Комплектация

• Штатив с механизмом фокусировки, предметным столиком и револьверным устройством — основание прибора с двухкоординатным механическим столиком, коаксиальными ручками грубой и тонкой фокусировки, револьвером на пять объективов.
• Осветитель отраженного света — насадка с галогенной лампой 12 В / 50 Вт, апертурной и полевой диафрагмами, набором светофильтров, встроенным анализатором, съемным поляризатором, устройством для работы в темном поле.
• Тринокулярная визуальная насадка Зидентопф — бинокулярная часть с углом наклона 30°, регулировкой межзрачкового расстояния и диоптрийной коррекции, вертикальный тубус для камеры с переключателем светового потока.
• Объектив PL L5х/0,12 BD — планахромат, скорректированный на бесконечность, рабочее расстояние 9,7 мм.
• Объектив PL L10х/0,25 BD — планахромат, скорректированный на бесконечность, рабочее расстояние 9,3 мм.
• Объектив PL L20х/0,40 BD — планахромат, скорректированный на бесконечность, рабочее расстояние 7,2 мм.
• Объектив PL L50х/0,70 BD — планахромат, скорректированный на бесконечность, рабочее расстояние 2,5 мм.
• Окуляр 10x/22 мм с удаленным зрачком 10 мм, 2 шт. — обеспечивают комфортное наблюдение, в том числе в очках.
• Адаптер C-mount 1x — для установки цифровой камеры в вертикальный тубус.
• Ключ-шестигранник, блок питания, сетевой шнур, кабель осветителя, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект достаточен для начала работы методами светлого и темного поля, поляризации. Для расширения возможностей потребуются цифровая камера, опциональные объективы или окуляры повышенной кратности, калибровочный слайд для измерений.

Рекомендуемые аксессуары

Цифровая камера с креплением C-mount — для фиксации изображения, архивирования результатов, количественного металлографического анализа в программном обеспечении. Калибровочный слайд — для калибровки измерений размеров структурных элементов в программе камеры. Окуляр 10x со шкалой — для визуальных измерений без использования камеры. Дополнительные объективы 40x, 60x, 80x, 100x — для работы с мелкодисперсными структурами и получения увеличения свыше 500 крат. Окуляры повышенной кратности 12,5x, 15x, 20x, 25x — для увеличения общего увеличения без замены объективов.

Итог

MAGUS Metal 630 BD — металлографический микроскоп с тремя методами контрастирования, планахроматической оптикой, скорректированной на бесконечность, и компактным штативом. Подходит для рутинного контроля качества и исследовательских работ в лабораториях предприятий, научных центров, технических вузов. Требует навыков пробоподготовки и настройки освещения. Базовая комплектация обеспечивает увеличение 50–500 крат, возможности расширяются за счет опциональных аксессуаров и цифровой камеры. Гарантия 5 лет.
