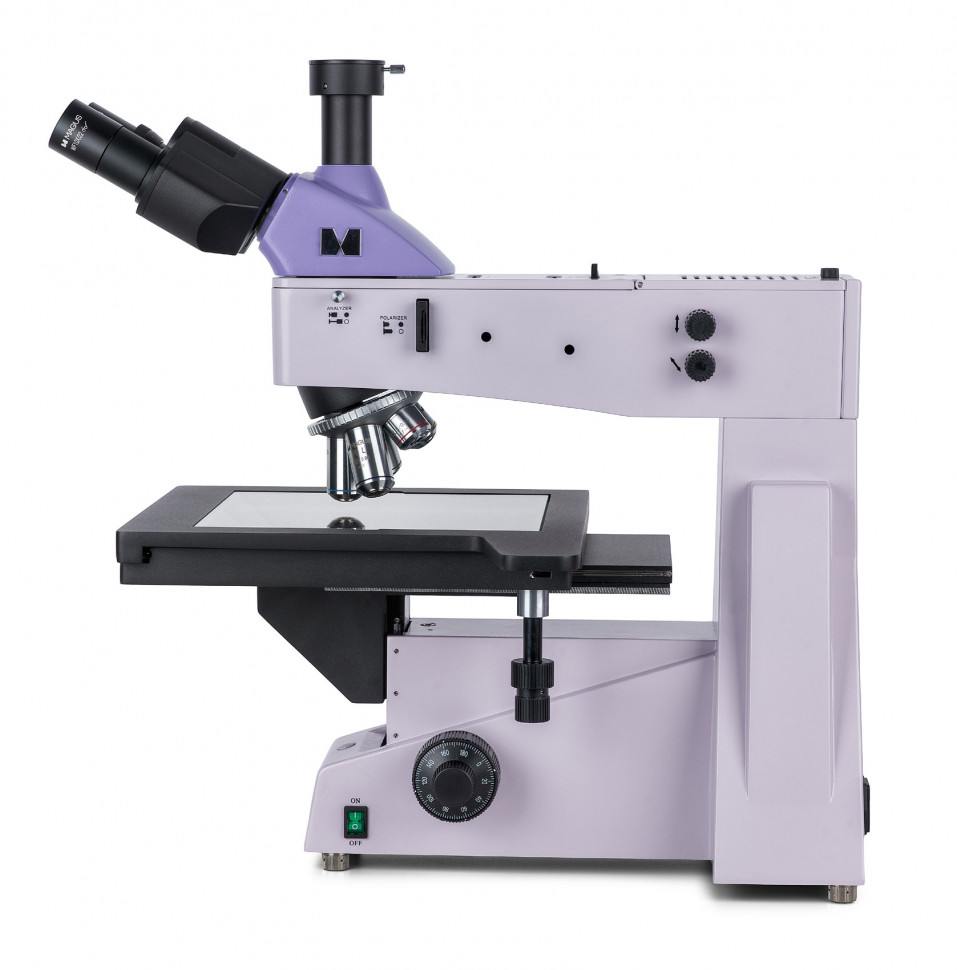

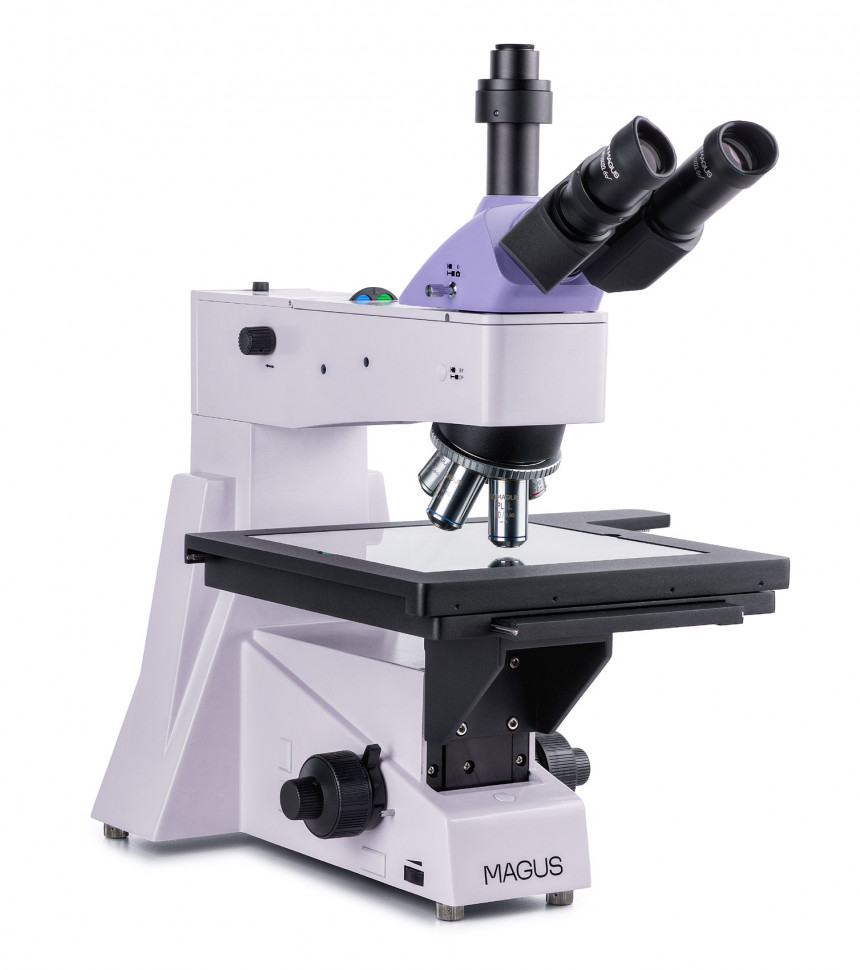

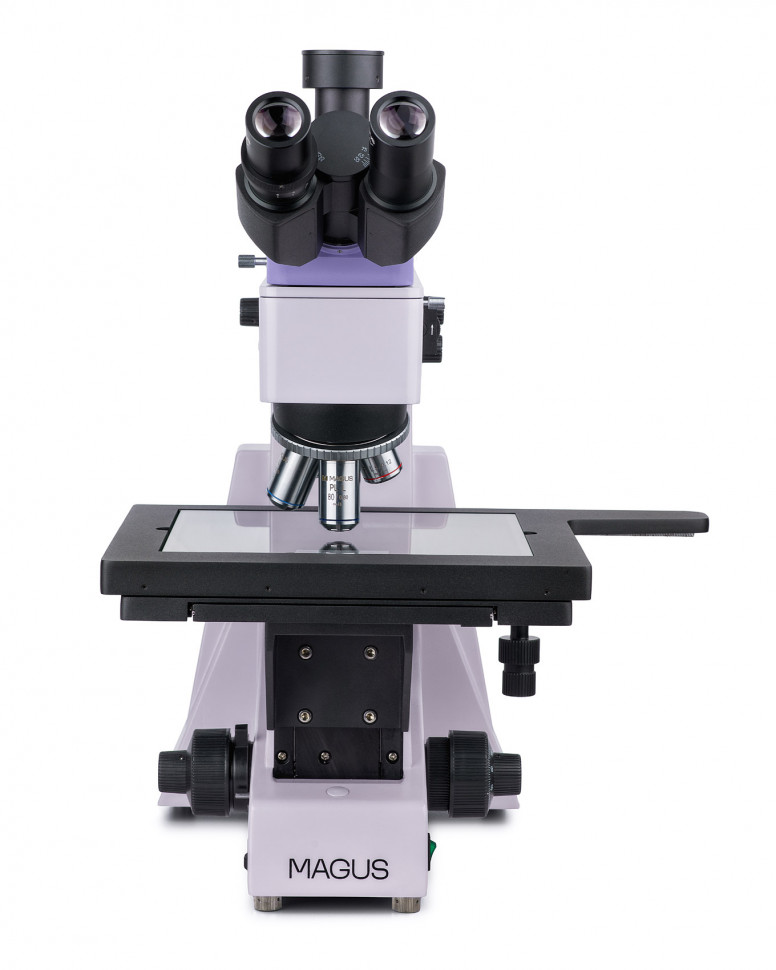

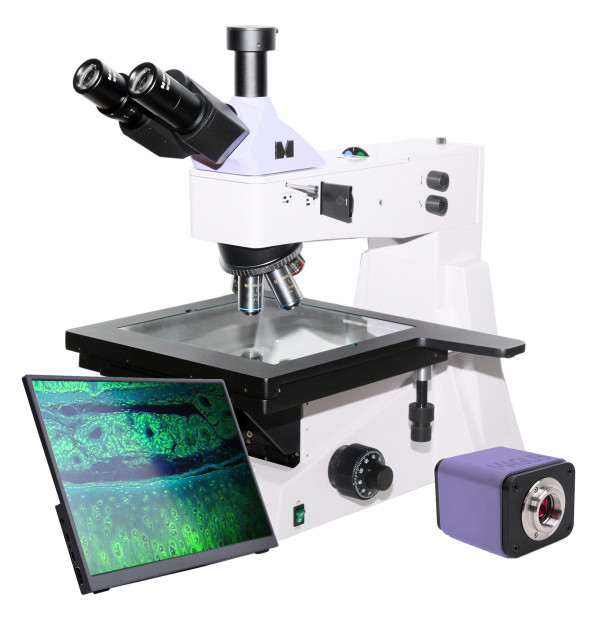

Микроскоп металлографический цифровой MAGUS Metal D650 LCD

Металлографический микроскоп с цифровой камерой 2 Мпикс, монитором Full HD и поляризацией для контроля структуры металлов и крупногабаритных образцов

MAGUS Metal D650 LCD — профессиональная система для металлографического анализа с автономной цифровой камерой, выводящей изображение на встроенный 13,3-дюймовый монитор без использования компьютера. Микроскоп рассчитан на работу с крупными непрозрачными объектами: печатными платами, интегральными схемами, фотошаблонами, шлифами металлов и сплавов, образцами полимеров. Предметный столик размером 280×270 мм с диапазоном перемещения 204 мм по обеим осям вмещает протяженные образцы и упрощает их точное позиционирование при многозональном контроле. Базовое увеличение — от 50× до 800×, с опциональными окулярами и объективами диапазон расширяется до 2500×. В комплекте пять планахроматических объективов, скорректированных на бесконечность, с числовой апертурой до 0,80, что обеспечивает разрешение около 0,34 мкм — достаточно для выявления микроструктуры сплавов, границ зёрен, неметаллических включений и дефектов поверхности.

Что можно проконтролировать

Метод наблюдения и что он дает

Микроскоп использует отраженный свет: галогенная лампа мощностью 30 Вт направляет луч сверху через систему диафрагм на поверхность непрозрачного образца, и отраженное изображение попадает в объектив. Это принципиально отличается от биологических микроскопов проходящего света, где образец должен быть тонким и прозрачным. В металлографии объект — шлиф или деталь с полированной поверхностью, и именно отраженный свет позволяет рассмотреть структуру металла, рельеф, включения, микротрещины и границы фаз. Встроенная система простой поляризации расширяет возможности анализа: вращающийся съемный поляризатор в сочетании с неподвижным анализатором выявляет анизотропные включения, кристаллическую структуру, различает фазы с разной оптической ориентацией. Поляризованный свет особенно полезен при исследовании минералов, керамики, композитов, полимеров и цветных металлов — структуры, невидимые в обычном светлом поле, проявляются благодаря различию в двойном лучепреломлении.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 204 мм по каждой оси позволяет точно позиционировать объект и возвращаться к нужной зоне контроля. Тонкая фокусировка работает с шагом 0,7 мкм — на увеличениях 500× и 800× это критично для точной наводки на резкость при малой глубине резкости. Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части штатива с обеих сторон — руки свободно лежат на столе, поза расслабленная, управление плавное и без усилий. Встроенные апертурная и полевая диафрагмы, центрируемый источник света — это элементы настройки освещения по методу Кёлера, обеспечивающего равномерное распределение света по полю зрения и максимальную резкость изображения. Инфинити-корригированная оптика (объективы, скорректированные на бесконечность) позволяет встраивать в оптический путь дополнительные модули — поляризаторы, фильтры, делители — без потери качества изображения и необходимости перефокусировки.

Область применения

Микроскоп используется на металлургических и машиностроительных предприятиях для контроля структуры металлов и сплавов, выявления дефектов литья, сварных и паяных соединений, оценки качества термообработки. В полупроводниковой и электронной промышленности — для инспекции печатных плат, интегральных схем, контактных площадок, проверки качества монтажа компонентов. В научных лабораториях и технических вузах — для материаловедческих исследований, изучения фазового состава, определения размеров зерен, неметаллических включений, анализа композитов и покрытий. Простая поляризация расширяет применение на минералогию, петрографию, исследование керамики и полимеров.

Конструкция и технологии

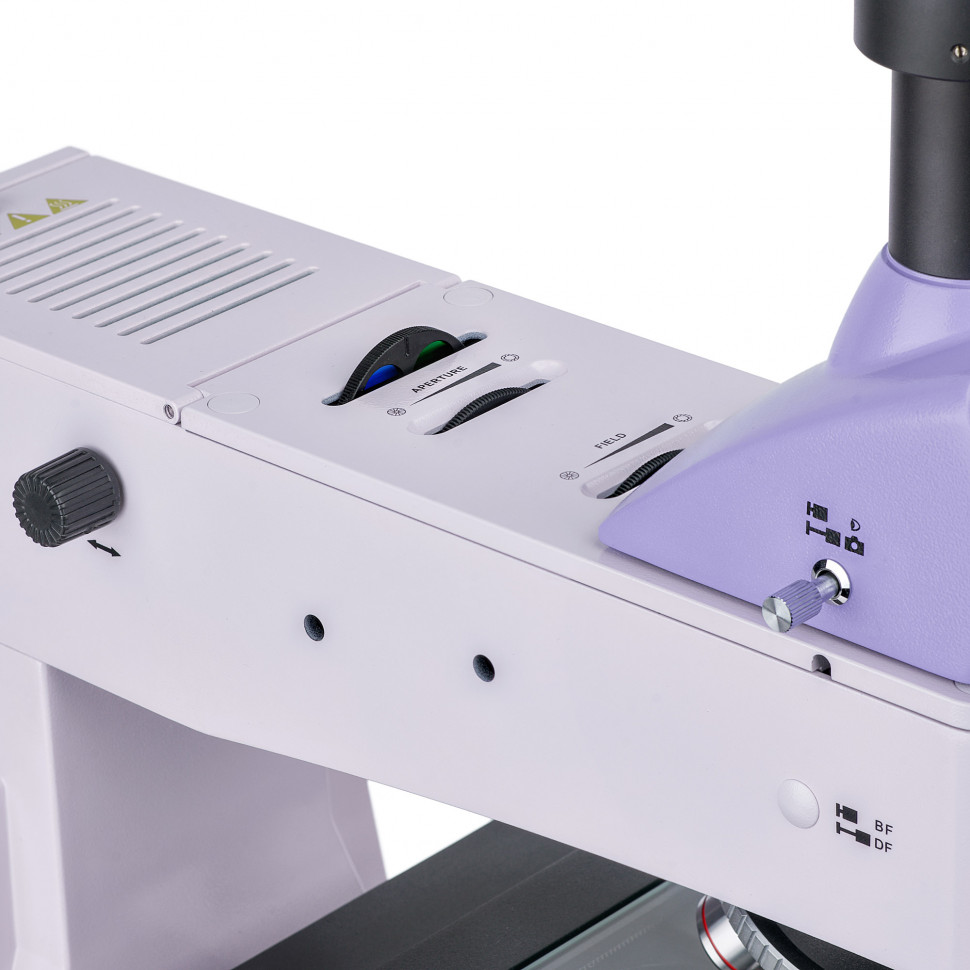

Цельнолитой алюминиевый корпус обеспечивает жесткость и стабильность конструкции, что критично для высокоточной оптики и механики. Тринокулярная насадка Зидентопф с углом наклона 30° имеет отдельный вертикальный тубус для установки камеры — камера не занимает место окуляра, и вы можете одновременно вести визуальное наблюдение и цифровую запись. Переключатель светового потока направляет 100% света либо на камеру, либо на окулярные тубусы. Межзрачковое расстояние регулируется от 48 до 75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения между глазами. Револьверное устройство на пять объективов повернуто «от наблюдателя»: пространство над столиком остается свободным, и вы видите, какой объектив в рабочем положении.

Планахроматические объективы PL L5×/0,12, PL L10×/0,25, PL L20×/0,40, PL L50×/0,70, PL L80×/0,80 корректируют хроматическую аберрацию в широком спектральном диапазоне и дают плоское поле изображения по всей площади кадра — края не размыты, как у простых ахроматов. Парфокальная высота 45 мм означает, что при смене объективов настройка фокуса практически сохраняется, достаточно минимальной подстройки тонкой фокусировкой. Рабочее расстояние уменьшается с ростом увеличения: 26,1 мм у 5×, 20,2 мм у 10×, 8,80 мм у 20×, 3,68 мм у 50×, 1,25 мм у 80× — это общее свойство высокоапертурной оптики, а не особенность модели. На объективе 80× зазор между передней линзой и образцом минимален, требуется аккуратность при фокусировке.

Галогенная лампа 12 В / 30 Вт излучает свет с цветовой температурой около 3200 К — комфортной для длительной визуальной работы. Яркость регулируется плавно. В комплекте четыре светофильтра: зеленый (повышает контраст и резкость, отсекает красный и синий концы спектра), голубой (приближает цветовую температуру галогена к дневному свету для корректной цветопередачи при фотофиксации), желтый (подавляет синюю часть спектра), матовый (рассеивает свет для равномерного освещения). Съемный поляризатор устанавливается в световой путь и вращается в диапазоне 0–360°, встроенный анализатор не вращается — такая схема позволяет гасить или усиливать поляризованные лучи, выявляя анизотропные структуры.

Цифровая камера и монитор

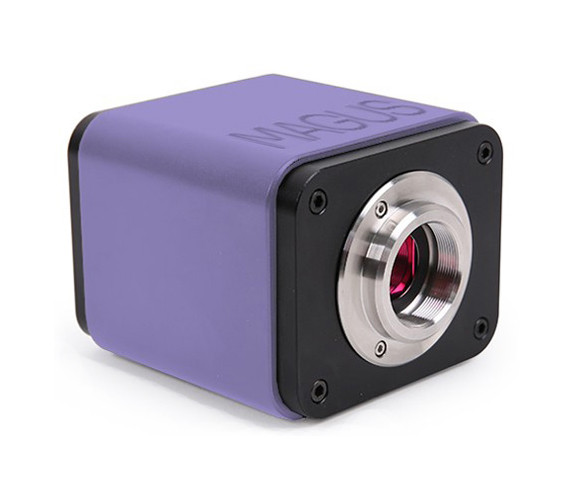

Камера MAGUS CHD20 оснащена CMOS-сенсором Sony Exmor/Starvis размером 1/2 дюйма с разрешением 2 Мпикс (1920×1080) и размером пикселя 3,75×3,75 мкм. Технология обратной засветки и архитектура Starvis обеспечивают высокую светочувствительность (1175 мВ при выдержке 1/30 с) и низкий уровень шума (0,15 мВ при той же выдержке) — изображение остается чистым даже при недостаточной освещенности объекта. Время выдержки регулируется от 0,04 мс до 1000 мс, что позволяет подстроить экспозицию под яркость образца и метод контрастирования. Встроенный ИК-фильтр отсекает инфракрасное излучение в диапазоне 380–650 нм, предотвращая искажение цветопередачи.

Камера работает автономно через интерфейс HDMI 1.4, подключаясь напрямую к монитору MAGUS MCD20 или любому внешнему экрану с HDMI-входом. В этом режиме не требуется компьютер, драйверы или установка программ — подключили кабель, включили питание, изображение сразу на экране. Встроенное меню камеры позволяет фотографировать, записывать видео, сохранять файлы на SD-карту до 32 ГБ, регулировать параметры изображения (яркость, контраст, баланс белого, насыщенность). Кадровая частота в HDMI-режиме — 60 кадров в секунду при разрешении 1920×1080 — обеспечивает плавное изображение без рывков и задержек при перемещении образца или смене увеличения. Дополнительный интерфейс USB 2.0 позволяет подключить камеру к компьютеру для работы с программой MAGUS View, которая добавляет функции измерения линейных и угловых размеров, редактирование изображений, управление настройками съемки, вывод на внешний экран. В USB-режиме частота кадров — 50 fps.

Монитор MAGUS MCD20 с диагональю 13,3 дюйма и разрешением Full HD (1920×1080) выводит изображение с камеры в реальном времени. IPS-матрица обеспечивает углы обзора 178° по горизонтали и вертикали — цветопередача не искажается при взгляде под углом, что удобно при групповом просмотре. Яркость 400 кд/м², контрастность 1000:1, частота обновления 60 Гц. Светодиодная подсветка со сроком службы 50000 часов не требует замены в течение многих лет интенсивной работы. Монитор устанавливается на откидную подставку или крепится напрямую к камере либо к штативу микроскопа.

Подготовка образцов

Металлографический микроскоп работает с непрозрачными объектами, имеющими полированную или протравленную поверхность. Для изучения структуры металлов и сплавов образец вырезают из детали, шлифуют последовательно абразивами с уменьшающейся зернистостью, затем полируют до зеркального блеска алмазной пастой или суспензией оксида алюминия. Полированная поверхность отражает свет равномерно, микроструктура на этом этапе почти не видна — зерна и границы фаз имеют близкий коэффициент отражения. Для выявления структуры образец протравливают химическим реагентом (кислота, щелочь, солевой раствор — зависит от материала): реагент избирательно растворяет границы зерен, фазовые границы, включения. После травления границы становятся рельефными, рассеивают свет иначе, чем зерна, и структура проявляется в микроскоп. Печатные платы, интегральные схемы, изделия прецизионного формования, керамика, полимеры не требуют травления — их поверхность достаточно очистить и, при необходимости, отполировать.

Кому подойдет

MAGUS Metal D650 LCD рассчитан на специалистов металлургических, машиностроительных, аэрокосмических, энергетических и атомных предприятий, выполняющих контроль качества материалов, анализ дефектов, проверку термообработки и сварных соединений. Микроскоп востребован в лабораториях контроля качества электронной и полупроводниковой промышленности для инспекции печатных плат, интегральных схем, контактных площадок, паяных соединений. В научно-исследовательских учреждениях и технических вузах прибор используется для материаловедческих исследований, подготовки студентов и аспирантов в области металлографии, кристаллографии, минералогии. Большой предметный столик и широкий диапазон перемещения делают микроскоп удобным для многозональной инспекции крупных образцов без переустановки. Цифровая система с автономной работой через HDMI упрощает документирование результатов, совместную работу группы специалистов, подготовку отчетов и презентаций.

Что важно знать заранее

Уровень сложности сборки и настройки обозначен как «сложно» — микроскоп требует юстировки оптики, настройки освещения по Кёлеру, центрирования диафрагм и источника света. Без правильной настройки невозможно получить равномерное освещение, максимальную резкость и корректное использование методов контрастирования. Если опыта настройки профессионального оборудования нет, имеет смысл обратиться к специалисту или пройти обучение. Подготовка образцов для металлографии — отдельная технология, требующая шлифовально-полировального оборудования, абразивных материалов, травителей и соблюдения методик подготовки для каждого типа материала. Микроскоп предназначен для работы с непрозрачными объектами — биологические препараты, тонкие срезы тканей, микроорганизмы на предметных стеклах с его помощью не исследуются.

Рабочее расстояние объективов высокой кратности минимально: 1,25 мм у 80×, 0,40 мм у опционального 100× — требуется аккуратность при фокусировке, чтобы не повредить переднюю линзу объектива и не поцарапать образец. Числовая апертура объектива 80× составляет 0,80, что обеспечивает разрешение около 0,34 мкм — достаточно для большинства задач металлографии и промышленного контроля. Увеличение базового комплекта от 50× до 800× полностью находится в диапазоне полезного увеличения для этой апертуры. Опциональные окуляры с кратностью выше 10× расширяют диапазон до 2500×, но на увеличениях, превышающих порог полезного увеличения системы, детализация не растет — изображение становится крупнее, но новых деталей не выявляется.

Разрешение сенсора камеры 2 Мпикс (1920×1080) определяет детализацию изображения на экране и качество фотофиксации, но итоговую резкость ограничивает оптическая система объективов перед сенсором. Камера фиксирует то, что формирует оптика — не более того. Монитор работает только через HDMI, для вывода изображения с камеры по USB потребуется компьютер с программой MAGUS View. Карта памяти SD 32 ГБ входит в комплект, файлы сохраняются в форматах JPG, TIF (фото), H.264/H.265, MP4 (видео). Микроскоп питается от сети 220 В, камера — от адаптера 12 В / 1 А, монитор — от собственного блока питания. Диапазон рабочих температур микроскопа от –15 до +55 °C, камеры от –10 до +50 °C, рабочая влажность от 30 до 80% (камера от 10 до 90%) — оборудование работает в производственных помещениях без климат-контроля.

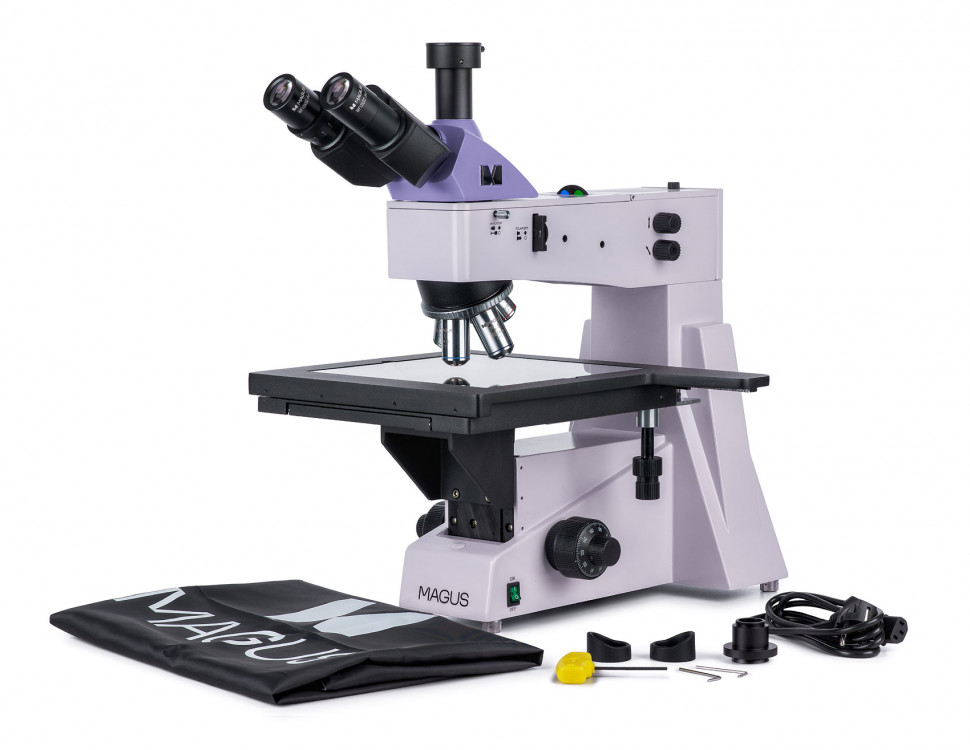

Комплектация

• Штатив со встроенной осветительной системой отраженного света — цельнолитой алюминиевый корпус с галогенной лампой 30 Вт, механизмом коаксиальной фокусировки, двухкоординатным предметным столиком 280×270 мм, револьвером на 5 объективов, встроенными апертурной и полевой диафрагмами, центрируемым источником света, встроенным анализатором и съемным поляризатором
• Тринокулярная визуальная насадка Зидентопф — с отдельным вертикальным тубусом для камеры, переключателем светового потока 100/0 и 0/100, диоптрийной коррекцией ±5 диоптрий на левом тубусе, регулировкой межзрачкового расстояния 48–75 мм, угол наклона 30°
• Пять планахроматических объективов, скорректированных на бесконечность — PL L5×/0,12 (WD 26,1 мм), PL L10×/0,25 (WD 20,2 мм), PL L20×/0,40 (WD 8,80 мм), PL L50×/0,70 (WD 3,68 мм), PL L80×/0,80 (WD 1,25 мм); парфокальная высота 45 мм
• Два широкопольных окуляра 10×/22 мм с удаленным зрачком 10 мм — для комфортной работы в очках и без них
• Цифровая камера MAGUS CHD20 — сенсор Sony Exmor/Starvis CMOS 1/2 дюйма, разрешение 2 Мпикс (1920×1080), интерфейсы HDMI 1.4 и USB 2.0, автономная работа через HDMI со встроенным меню, кадровая частота 60 fps (HDMI) / 50 fps (USB), время выдержки 0,04–1000 мс, встроенный ИК-фильтр, крепление C-mount
• Монитор MAGUS MCD20 — 13,3 дюйма, разрешение Full HD (1920×1080), IPS-матрица с углами обзора 178°/178°, яркость 400 кд/м², контрастность 1000:1, светодиодная подсветка со сроком службы 50000 часов, HDMI-интерфейс, откидная подставка
• Адаптер C-mount 1× — для установки камеры в тубус микроскопа
• Четыре светофильтра — зеленый, голубой, желтый, матовый — для коррекции спектра освещения и повышения контраста
• Карта памяти SD 32 ГБ — для записи фото и видео в автономном режиме камеры
• Мышь USB — для управления встроенным меню камеры при работе через HDMI
• Кабель HDMI 1,5 м, кабель USB 2.0 два метра — для подключения камеры к монитору и компьютеру
• Сетевой адаптер камеры 12 В / 1 А (евро) — для автономной работы камеры
• USB-флеш-накопитель — с драйверами и программным обеспечением MAGUS View для работы камеры с компьютером
• Сетевой шнур питания микроскопа, ключ-шестигранник, пылезащитный чехол, инструкция по эксплуатации, гарантийный талон

Комплект готов к работе после сборки и настройки. Для полноценного металлографического анализа потребуется шлифовально-полировальное оборудование, абразивные материалы, травители — приобретаются отдельно в зависимости от типа исследуемых материалов.

Рекомендуемые аксессуары

Окуляры с увеличенной кратностью (12,5×, 15×, 20×, 25×) расширяют верхнюю границу диапазона увеличения до 2500× при использовании с опциональным объективом 100×. Полезны для детального изучения мелких структурных элементов, но на кратностях выше порога полезного увеличения детализация не растет — изображение становится крупнее без появления новых деталей. Окуляр 10×/22 мм со шкалой позволяет проводить прямые измерения размеров объектов в поле зрения при визуальном наблюдении — требуется калибровка с использованием объект-микрометра для каждого объектива. Опциональные объективы PL L40×/0,60 (WD 3,98 мм), PL L60×/0,70 (WD 2,08 мм), PL L100×/0,85 сухой (WD 0,40 мм) заполняют промежутки в диапазоне кратностей и расширяют верхнюю границу разрешающей способности. Калибровочный слайд необходим для калибровки измерительных инструментов в программе MAGUS View и для проверки разрешающей способности оптической системы.

Итог

MAGUS Metal D650 LCD — профессиональная система металлографического анализа, совмещающая высококачественную инфинити-корригированную оптику, методы светлого поля и простой поляризации, автономную цифровую камеру с выводом на монитор Full HD и большой предметный столик для крупногабаритных образцов. Пять планахроматических объективов в комплекте обеспечивают диапазон увеличения от 50× до 800× с разрешением до 0,34 мкм. Настройка освещения по Кёлеру, тонкая фокусировка с шагом 0,7 мкм, двухкоординатный столик с ходом 204 мм, цельнолитой алюминиевый корпус — признаки лабораторного прибора, рассчитанного на точную работу и длительную эксплуатацию. Камера с сенсором Sony Starvis и частотой 60 fps формирует плавное изображение без задержек, работает автономно через HDMI или подключается к компьютеру через USB 2.0 для расширенных измерений и обработки. Микроскоп востребован на металлургических и машиностроительных предприятиях, в лабораториях контроля качества полупроводников и электроники, в НИИ и технических вузах для материаловедческих исследований и подготовки специалистов.
