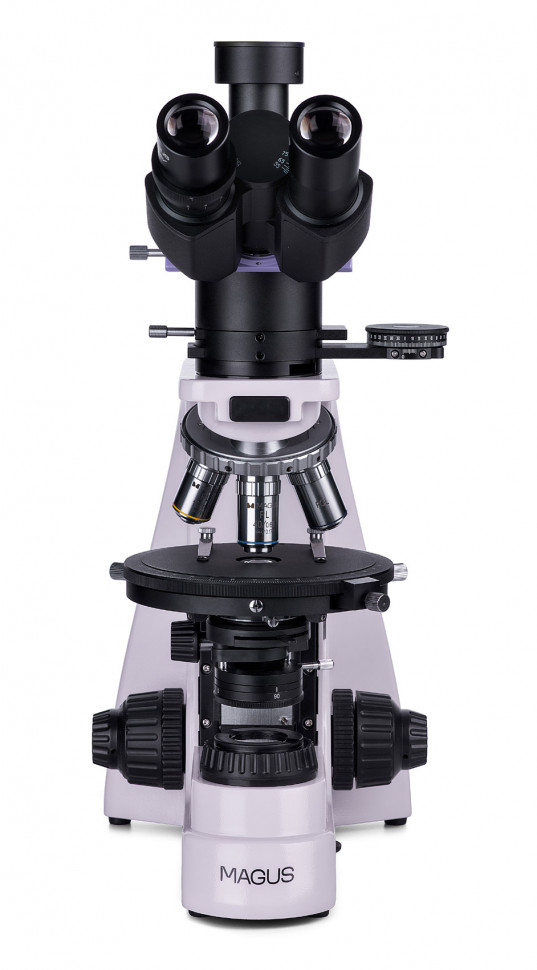

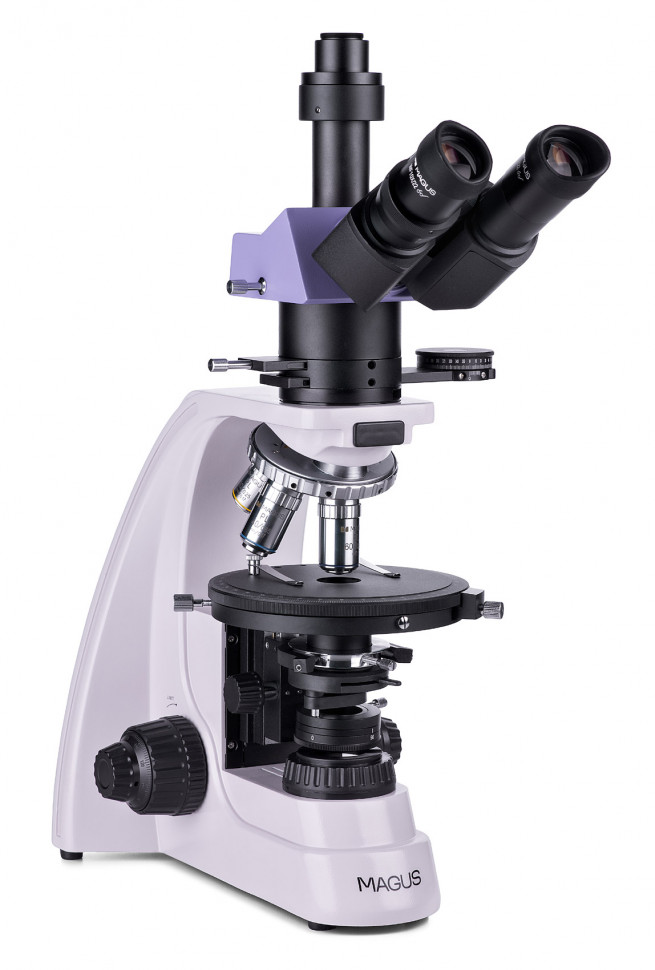

Микроскоп поляризационный цифровой MAGUS Pol D800 LCD

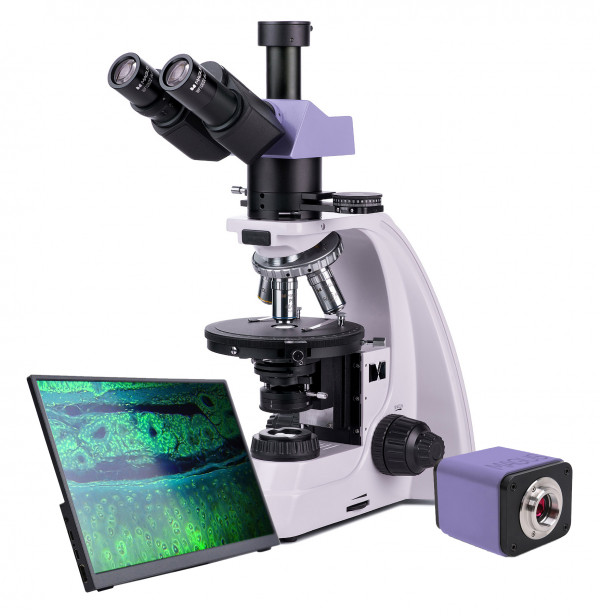

MAGUS Pol D800 LCD — поляризационный микроскоп с цифровой камерой и монитором 4K для исследования анизотропных объектов

MAGUS Pol D800 LCD сочетает возможности исследовательского поляризационного микроскопа и цифровой системы визуализации. Планахроматическая оптика без внутренних напряжений, поворотный столик с нониусом для угловых измерений с точностью до 0,1°, линза Бертрана для коноскопии и три компенсатора в комплекте обеспечивают полный спектр методов поляризационной микроскопии. Цифровая камера 8 Мпикс работает автономно через HDMI, выводя изображение на монитор 13,3" с разрешением 4K, либо подключается к компьютеру через USB 3.0 или Wi-Fi для записи и измерений. Диапазон увеличения 40–600× перекрывает задачи от обзорного анализа до детального изучения микроструктуры. Освещение по Кёлеру с галогенной лампой 30 Вт и конденсором Аббе NA 1,25 обеспечивает равномерность поля и раскрывает апертуру объективов до 0,80 в базовой комплектации.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Поляризационный метод основан на взаимодействии поляризованного света с анизотропными объектами — материалами, оптические свойства которых зависят от направления. При прохождении через анизотропный образец плоскополяризованный луч расщепляется на два компонента с разными скоростями распространения и разными показателями преломления. Анализатор приводит эти компоненты в одну плоскость, где они интерферируют, создавая цветное высококонтрастное изображение. Вращение предметного столика изменяет угол между оптической осью образца и плоскостью поляризации, что приводит к изменению цвета и яркости — по этим изменениям определяется ориентация кристаллической решетки, величина двойного лучепреломления, оптический знак минерала. Скрещенные поляризатор и анализатор (угол 90°) гасят свет в изотропных участках, выделяя анизотропные структуры. Компенсаторы усиливают контраст слабодвулучепреломляющих объектов и позволяют измерять разность хода лучей: λ-компенсатор создаёт фиксированную разность хода в одну длину волны, λ/4-компенсатор — в четверть длины волны, кварцевый клин обеспечивает переменную разность хода для количественных измерений. Линза Бертрана переводит систему в коноскопический режим, фокусируя интерференционную картину от расходящегося пучка лучей — по коноскопической фигуре определяется оптический характер кристалла, угол между оптическими осями, степень двулучепреломления. В режиме светлого поля микроскоп работает как классический биологический инструмент для изучения окрашенных препаратов без использования поляризационных элементов.

Точность и повторяемость

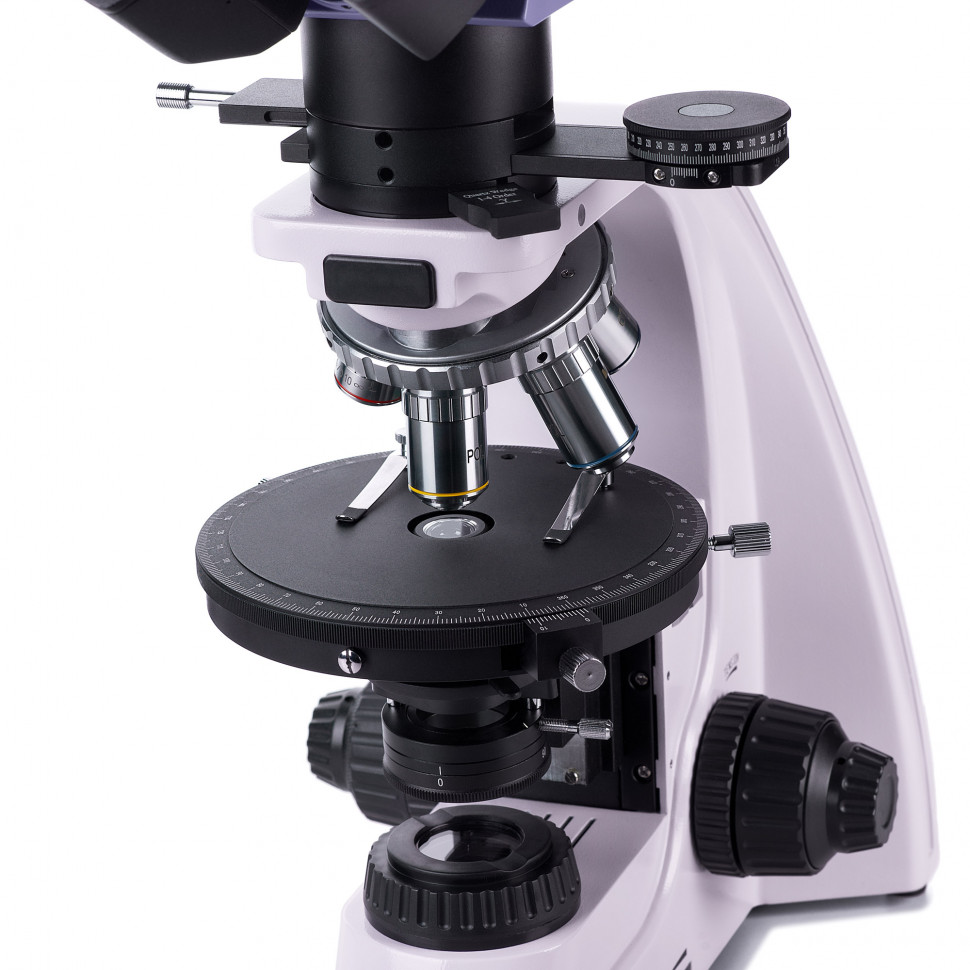

Предметный столик вращается на 360° и оснащен градуировкой через 1° с нониусом, обеспечивающим точность отсчёта до 0,1°. Это позволяет документировать угол погасания, углы между оптическими направлениями в двуосных кристаллах, ориентацию спайности относительно кристаллографических осей. Центрировка столика двумя винтами совмещает ось его вращения с оптической осью микроскопа — без этого образец смещается из поля зрения при повороте, и измерения углов становятся некорректными. Анализатор также вращается на 360° с нониусом 0,1°, что необходимо для точной установки скрещенного положения и для методов компенсации. Инфинити-корригированная оптика обеспечивает стабильность изображения при введении дополнительных элементов в промежуточную насадку — анализатора, компенсаторов, линзы Бертрана — без потери резкости и необходимости перефокусировки. Планахроматические объективы корригируют хроматическую аберрацию для двух длин волн и устраняют кривизну поля — объекты резки от центра до края кадра. Отсутствие внутренних напряжений в оптике гарантирует, что наблюдаемое двулучепреломление исходит только от образца, а не от линз. Револьверное устройство с центрируемыми гнездами сохраняет центрировку при смене объектива. Тонкая фокусировка с шагом 0,002 мм позволяет точно наводиться на разные слои препарата толщиной в несколько микрометров.

Область применения

Микроскоп применяется в петрографии для определения минералов в шлифах горных пород по оптическим константам, в минералогии для диагностики кристаллических образцов, в кристаллографии для изучения структуры и дефектов кристаллов. Материаловедение использует поляризационный метод для контроля ориентации волокон в композитах, выявления внутренних напряжений в полимерах и стёклах, изучения жидких кристаллов. В криминалистике метод применяется для идентификации волокон, стекла, лакокрасочных материалов по оптическим свойствам. Биологические исследования включают анализ упорядоченных структур — коллагеновых волокон, мышечной ткани, амилоидных отложений, крахмальных зёрен. Цифровая камера документирует цветовые изменения при вращении столика, коноскопические фигуры, результаты компенсации — это критично для составления отчётов, публикаций, учебных материалов. Автономный режим работы через HDMI упрощает демонстрацию результатов группе без привязки к компьютеру.

Конструкция и технологии

Тринокулярная насадка Зидентопф с углом наклона 30° распределяет световой поток между двумя окулярными тубусами для визуального наблюдения и вертикальным тубусом канала визуализации. Переключатель направляет 100% света либо в окуляры, либо на камеру — промежуточное положение отсутствует, что обеспечивает максимальную яркость в выбранном режиме. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе компенсирует разницу зрения между глазами. Промежуточная насадка над объективным револьвером содержит анализатор, линзу Бертрана на откидном механизме и слот для компенсаторов. Анализатор вводится и выводится из оптического пути рычагом — при выведенном анализаторе микроскоп работает в режиме светлого поля. Поляризатор расположен под конденсором и также вращается на 360° с фиксированными отметками 0°, 90°, 180°, 270° — это ускоряет установку скрещенного положения с анализатором.

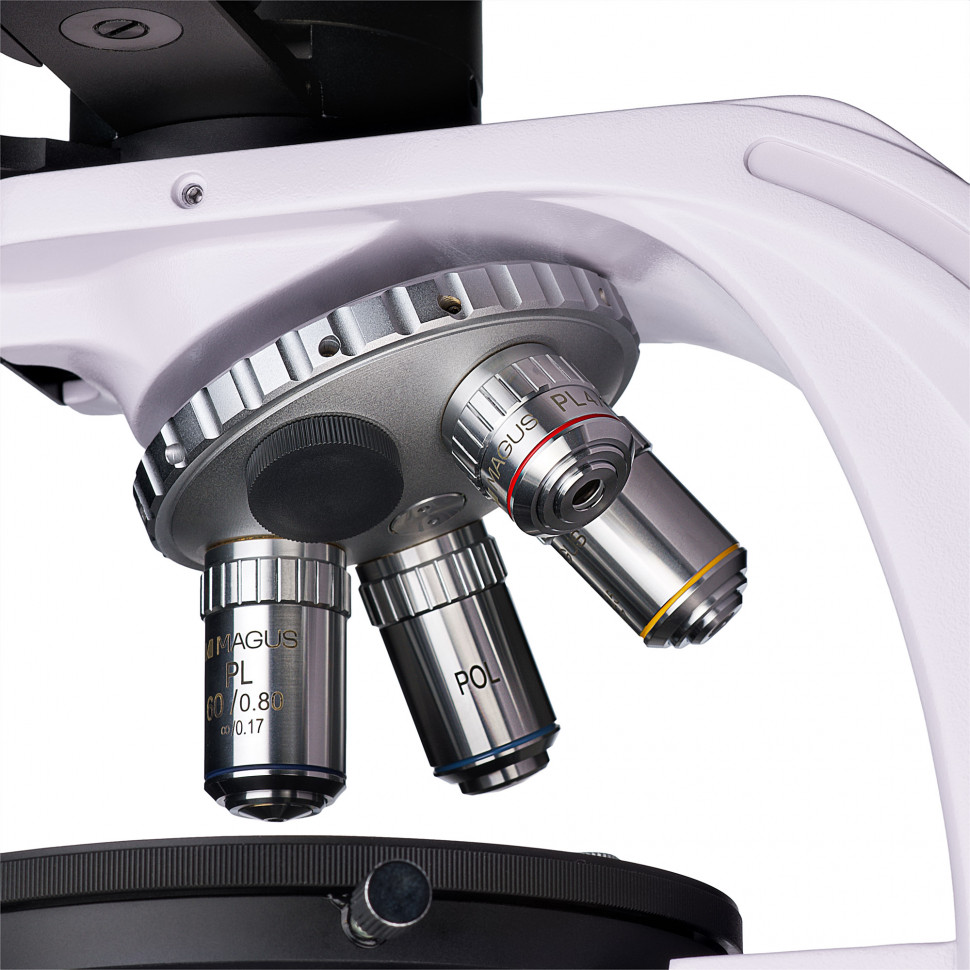

Объективы PL 4×/0,10, PL 10×/0,25, PL 40×/0,65 и PL 60×/0,80 обеспечивают увеличение от 40× до 600× при работе с окулярами 10×. Числовая апертура 0,80 старшего объектива обеспечивает разрешение около 0,42 мкм в зелёном свете, что достаточно для изучения внутренней структуры большинства минералов и биологических препаратов. Объективы 40× и 60× подпружинены для защиты фронтальной линзы от повреждения при касании препарата. Рабочее расстояние уменьшается с ростом увеличения: от 21 мм у объектива 4× до 0,46 мм у объектива 60×. Парфокальная высота 45 мм означает, что при смене объектива требуется лишь незначительная подстройка фокуса. Объективы рассчитаны на покровное стекло толщиной 0,17 мм — отклонение от этого значения вносит сферическую аберрацию и снижает контраст. Револьвер на 5 позиций оставляет одно гнездо свободным для установки дополнительного объектива из опционального набора.

Конденсор Аббе с числовой апертурой 1,25 согласован с апертурой объективов и обеспечивает освещение по Кёлеру. Откидная линза конденсора выводится при работе с объективами малого увеличения (4× и 10×) для согласования апертуры. Апертурная диафрагма регулирует угол светового конуса, влияя на контраст и глубину резкости. Полевая ирисовая диафрагма ограничивает освещаемую область и устраняет паразитную засветку из-за рассеяния света на элементах оптической системы. Центрировочные винты конденсора совмещают его оптическую ось с осью объектива. Галогенная лампа 30 Вт излучает непрерывный спектр с цветовой температурой, близкой к дневному свету, что важно для корректной оценки интерференционных цветов в поляризованном свете. Регулятор яркости согласует интенсивность освещения с апертурой объектива и прозрачностью препарата.

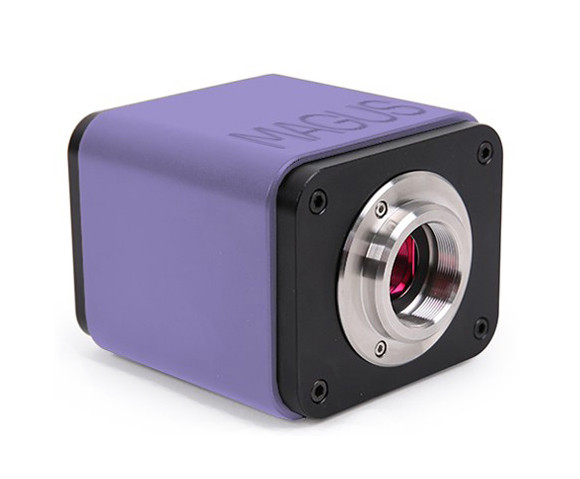

Цифровая камера MAGUS CHD40 оснащена сенсором Sony Exmor/Starvis CMOS размером 1/1,2" с разрешением 8 Мпикс и размером пикселя 2,9×2,9 мкм. Технология обратной засветки (BSI) повышает светочувствительность и снижает шумы при слабом освещении. Камера формирует изображение 3840×2160 пикселей (4K) при подключении через HDMI или USB 3.0 с частотой 30 кадров в секунду. При подключении через Wi-Fi разрешение снижается до 1920×1080 пикселей (Full HD) с той же частотой кадров. Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора упрощает работу. Встроенный ИК-фильтр ограничивает спектральный диапазон 380–650 нм, обеспечивая корректную цветопередачу. Время выдержки регулируется в диапазоне от 0,014 мс до 1000 мс для адаптации к различной яркости объектов. Крепление C-mount позволяет установить камеру через адаптер 1× в вертикальный тубус тринокулярной насадки. Автономный режим через HDMI работает без компьютера — управление осуществляется прилагаемой мышью, изображение выводится напрямую на монитор, запись ведётся на карту SD до 32 ГБ. Режимы USB и Wi-Fi требуют программное обеспечение MAGUS View для фотографирования, видеозаписи, измерений линейных и угловых размеров.

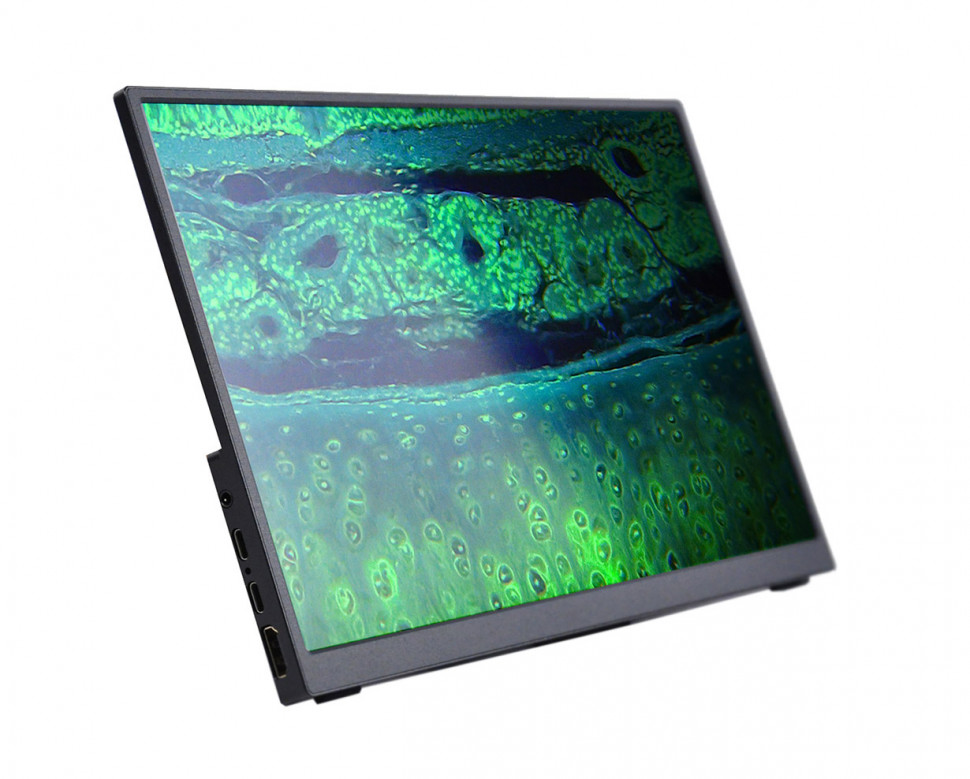

Монитор MAGUS MCD40 с диагональю 13,3" и IPS-матрицей разрешением 3840×2160 обеспечивает детализацию изображения и широкие углы обзора 178°/178° — несколько человек могут одновременно наблюдать препарат без искажения цвета. Яркость 400 кд/м² и контрастность 1000:1 достаточны для комфортной работы в лабораторных условиях. Частота обновления 60 Гц обеспечивает плавность движения при перемещении препарата. Светодиодная подсветка со сроком службы 50000 часов не требует обслуживания. Монитор подключается к камере через HDMI, устанавливается на столе на откидной подставке либо крепится к камере или штативу.

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон штатива в нижней части — руки оператора лежат на столе, снижая утомление при длительной работе. Грубая фокусировка перемещает столик на 21 мм с шагом 39,8 мм на оборот рукоятки. Механизм блокировки грубой фокусировки фиксирует положение столика после настройки, предотвращая случайное смещение. Регулировка жесткости хода согласует усилие на рукоятке с предпочтениями оператора. Тонкая фокусировка с шагом 0,002 мм обеспечивает точную наводку на резкость в пределах глубины резкости объектива. Цельнолитой алюминиевый корпус обеспечивает жёсткость конструкции и устойчивость к вибрациям, критичную для работы на больших увеличениях.

Кому подойдёт

Микроскоп рассчитан на специалистов, работающих с анизотропными материалами и владеющих методами поляризационной микроскопии. Геологи и минералоги используют его для определения минералов в шлифах, петрографического анализа горных пород, изучения текстур и структур. Материаловеды исследуют полимеры, композиты, керамику, стёкла, выявляют внутренние напряжения и ориентацию волокон. Криминалисты идентифицируют волокна, частицы стекла, следы лакокрасочных покрытий по оптическим характеристикам. Биологи анализируют упорядоченные структуры тканей — коллаген, миозин, крахмал, амилоид. Учебные лаборатории вузов используют прибор для обучения студентов методам кристаллооптики и петрографии. Наличие цифровой камеры с монитором 4K упрощает групповые занятия и документирование результатов.

Прибор не подходит для начинающих пользователей без опыта работы с поляризационными микроскопами. Освещение по Кёлеру требует последовательной настройки конденсора, полевой и апертурной диафрагм. Центрировка столика и револьвера выполняется регулировочными винтами. Интерпретация интерференционных цветов, коноскопических фигур, результатов компенсации требует знания кристаллооптики. Приготовление шлифов толщиной 20–30 мкм для петрографических исследований требует специального оборудования.

Что важно знать заранее

Метод проходящего света требует прозрачных или полупрозрачных препаратов. Петрографические шлифы изготавливаются толщиной 20–30 мкм, наклеиваются на предметное стекло и накрываются покровным стеклом 0,17 мм. Биологические срезы также должны быть достаточно тонкими для пропускания света. Непрозрачные объекты — металлы, непросвечивающие минералы — исследуются на металлографических микроскопах отражённого света, а не на данной модели.

Освещение по Кёлеру настраивается каждый раз при смене объектива. Последовательность: установка препарата, наводка на резкость, закрытие полевой диафрагмы, наводка на резкость изображения диафрагмы перемещением конденсора, центрировка конденсора, открытие полевой диафрагмы до границы поля зрения, настройка апертурной диафрагмы на 2/3–3/4 апертуры объектива. Без этой процедуры изображение теряет контраст, появляются затемнения по краям поля, разрешающая способность не реализуется полностью.

Скрещенное положение поляризатора и анализатора проверяется без препарата: поле зрения должно быть максимально тёмным. Остаточная засветка указывает на напряжения в оптике или неточность установки угла 90°. Объективы без внутренних напряжений минимизируют этот эффект, но абсолютного гашения добиться невозможно из-за несовершенства оптических элементов.

Цифровая камера в автономном режиме через HDMI не требует установки драйверов и программ — изображение выводится сразу после подключения к монитору. Управление камерой через прилагаемую мышь, запись на карту SD. Режим USB 3.0 или Wi-Fi требует установки программного обеспечения MAGUS View на компьютер под управлением Windows 8/10/11, Mac OS X или Linux. Минимальные системные требования: процессор от Intel Core 2 (до 2,8 ГГц), 4 ГБ оперативной памяти, монитор от 19". Разрешение изображения при подключении через Wi-Fi снижается до Full HD из-за ограничений беспроводного канала.

Базовая комплектация включает объективы до 60×/0,80, максимальное увеличение 600×. Для работы на увеличении 1000× потребуется докупить иммерсионный объектив PL 100×/1,25 и иммерсионное масло. Сухой объектив PL 100×/0,8 даёт увеличение 1000×, но с меньшей апертурой и разрешением. Дополнительные окуляры 12,5×, 15×, 20×, 25× расширяют диапазон увеличения до 1500×, но при отсутствии иммерсии увеличение выше 800× будет пустым — картинка растёт без роста детализации.

Комплектация

Цифровая камера MAGUS CHD40 — сенсор 8 Мпикс, HDMI/USB 3.0/Wi-Fi, автономная работа, 30 fps @ 4K.

Кабель HDMI 1,5 м — подключение камеры к монитору.

Кабель USB 3.0 1,5 м — подключение камеры к компьютеру.

Мышь USB — управление камерой в автономном режиме.

Карта памяти SD 32 ГБ — запись фото и видео в автономном режиме.

USB-адаптер Wi-Fi — беспроводное подключение камеры к компьютеру.

Сетевой адаптер питания 12 В/1 А — питание камеры.

USB-флеш-накопитель с ПО — драйверы и программа MAGUS View для работы через USB и Wi-Fi.

Монитор MAGUS MCD40 — IPS 13,3", разрешение 4K, углы обзора 178°.

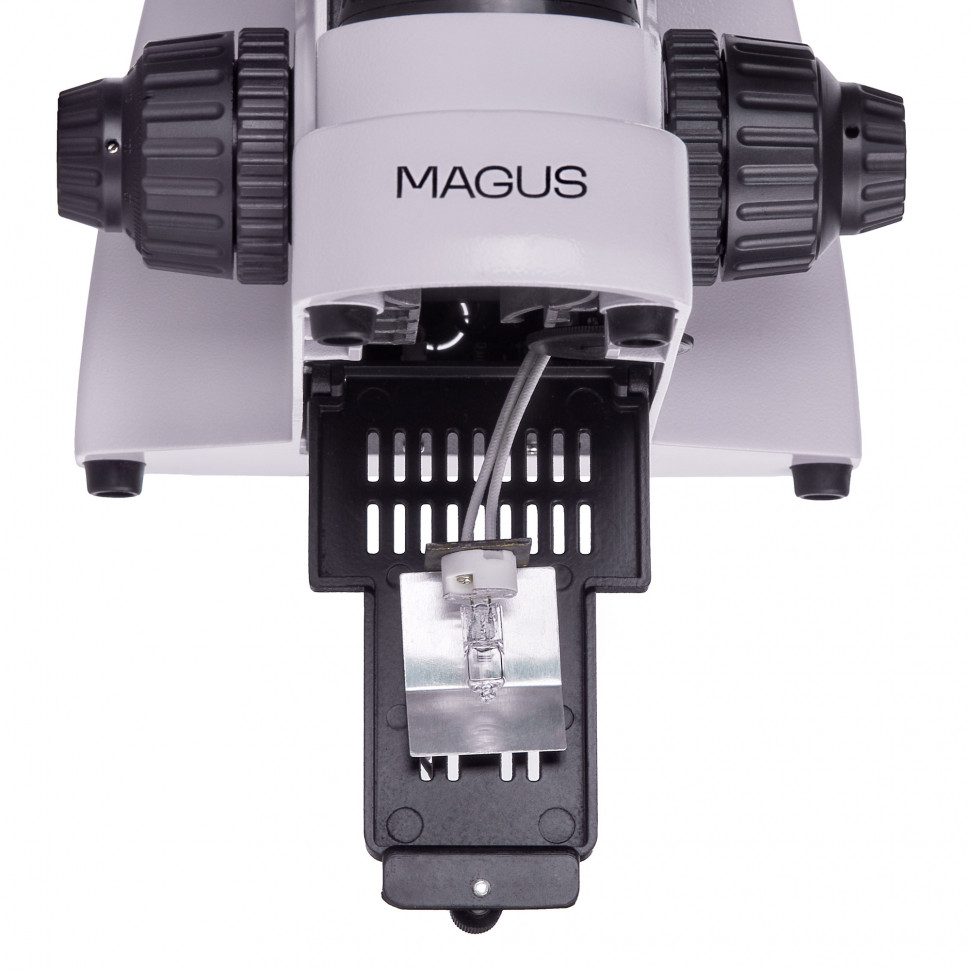

Штатив — цельнолитой алюминиевый корпус, встроенные источник питания, галогенный осветитель 30 Вт, конденсор Аббе NA 1,25 с поляризатором, механизм коаксиальной фокусировки с блокировкой и регулировкой жесткости, поворотный центрируемый предметный столик Ø150 мм с нониусом, револьвер на 5 объективов с центрируемыми гнездами.

Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 D, переключение светового потока 100/0 между окулярами и камерой.

Промежуточная насадка — встроенный анализатор с вращением 0–360° и нониусом 0,1°, линза Бертрана на откидном механизме, слот для компенсаторов.

Компенсаторы — λ-компенсатор, λ/4-компенсатор, кварцевый клин для усиления контраста и измерения разности хода.

Объектив PL 4×/0,10 — рабочее расстояние 21 мм, планахроматическая коррекция, инфинити, без внутренних напряжений.

Объектив PL 10×/0,25 — рабочее расстояние 5,0 мм.

Объектив PL 40×/0,65 — рабочее расстояние 0,66 мм, подпружиненный.

Объектив PL 60×/0,80 — рабочее расстояние 0,46 мм, подпружиненный, максимальная апертура в базовом комплекте.

Окуляры 10×/22 мм с удаленным зрачком 10 мм — 2 шт., обеспечивают комфортное наблюдение в очках.

Окуляр 10×/22 мм с перекрестьем — для центрировки объектов и ориентации по оптическим направлениям.

Адаптер C-mount 1× — установка камеры в тринокулярную насадку без изменения увеличения.

Ключ-шестигранник, сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект обеспечивает немедленное начало работы в режимах светлого поля и поляризации с увеличением 40–600×, цифровой фиксацией изображений в разрешении 4K и коноскопическими исследованиями. Для расширения возможностей потребуется докупить иммерсионный объектив, дополнительные окуляры большей кратности, препаратоводитель для точного перемещения препарата, калибровочный слайд для измерений.

Рекомендуемые аксессуары

Иммерсионный объектив PL 100×/1,25 — числовая апертура 1,25 обеспечивает разрешение около 0,27 мкм и полезное увеличение до 1250×. Требует иммерсионное масло между фронтальной линзой и покровным стеклом для устранения потерь света из-за преломления на границе стекло-воздух.

Иммерсионное масло — показатель преломления масла согласован с показателем стекла, что повышает апертуру и разрешение иммерсионных объективов.

Окуляры увеличенной кратности 12,5×, 15×, 20×, 25× — расширяют диапазон общего увеличения. Применяются для реализации полезного увеличения на объективах с высокой апертурой при наличии иммерсионного объектива.

Окуляр со шкалой 10×/22 мм — цена деления 0,1 мм позволяет измерять размеры объектов в поле зрения после калибровки с помощью калибровочного слайда.

Калибровочный слайд — прецизионная шкала с известным шагом для определения масштаба изображения в каждом окуляре и на каждом объективе.

Препаратоводитель — механический столик для точного перемещения препарата по координатам X и Y. Упрощает возврат к заданной точке препарата, систематическое сканирование площади шлифа, протоколирование наблюдений.

Итог

MAGUS Pol D800 LCD — профессиональный поляризационный микроскоп с интегрированной цифровой системой визуализации, рассчитанный на исследование анизотропных объектов методами ортоскопии и коноскопии. Планахроматическая оптика без внутренних напряжений, поворотный столик с нониусом 0,1°, три компенсатора и линза Бертрана обеспечивают полный набор инструментов для кристаллооптического анализа. Цифровая камера 8 Мпикс работает автономно через HDMI с выводом на монитор 4K или подключается к компьютеру для расширенных функций измерений. Конструкция с центрируемыми столиком и револьвером, освещением по Кёлеру, тонкой фокусировкой 0,002 мм обеспечивает точность и повторяемость результатов. Подходит для геологических, материаловедческих, криминалистических и биологических лабораторий, требует уверенного владения методами поляризационной микроскопии и навыков настройки исследовательского оборудования.
