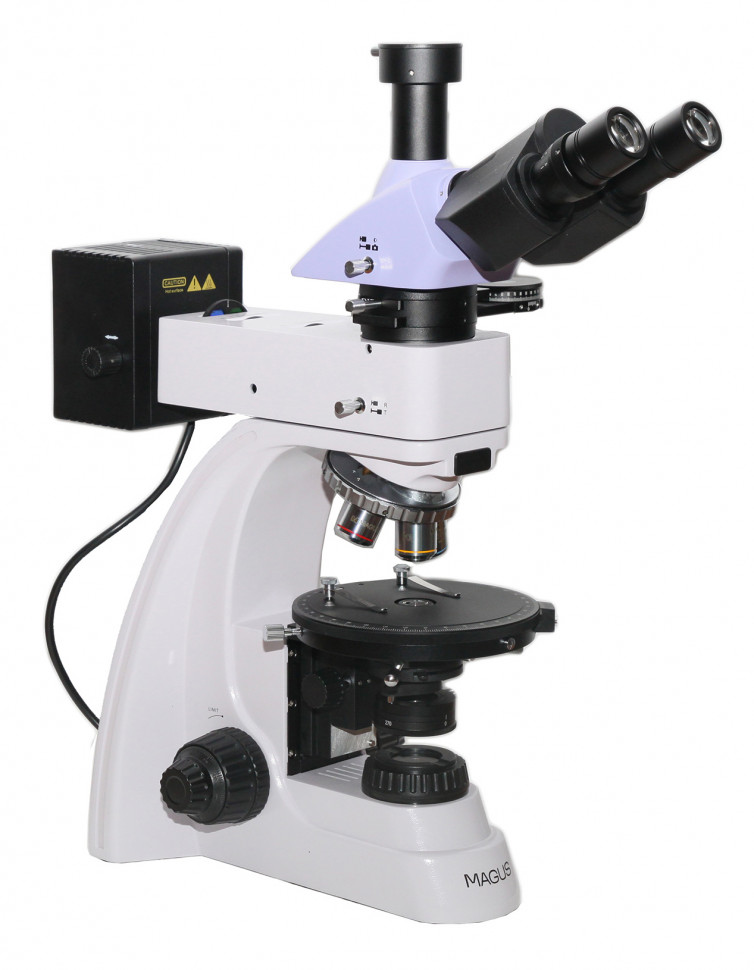

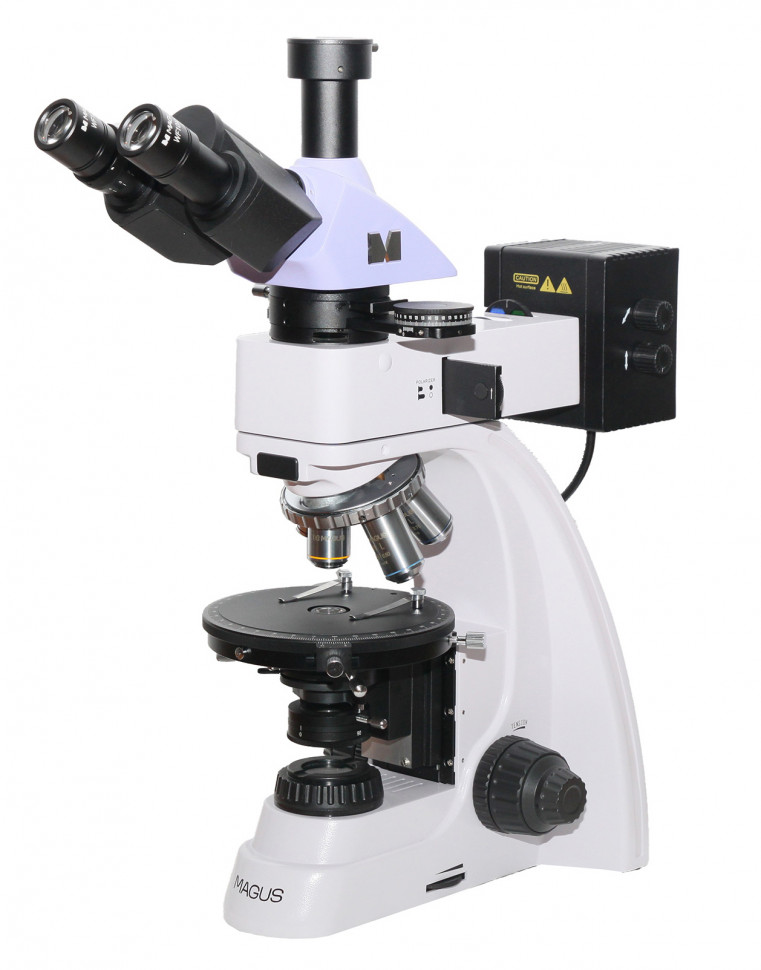

Микроскоп поляризационный MAGUS Pol 850

MAGUS Pol 850 — поляризационный микроскоп для проходящего и отражённого света

MAGUS Pol 850 — лабораторный поляризационный микроскоп с двойной схемой освещения: проходящим и отражённым светом. Позволяет изучать анизотропные объекты — минералы, кристаллы, полимеры, волокна, биологические ткани — методами светлого поля и поляризации, проводить количественные измерения двойного лучепреломления и углов погасания. Комплектуется планахроматическими объективами без внутренних напряжений, вращаемым предметным столиком с угломерной шкалой, набором компенсаторов и линзой Бертрана для коноскопических исследований. Диапазон увеличения 50–600 крат.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Поляризация выявляет оптическую анизотропию образца — неоднородность преломления света в разных направлениях. При введении анализатора в ход лучей изотропные участки образца (стекло, аморфные вещества, кубические кристаллы) гаснут и остаются тёмными, анизотропные (большинство минералов, кристаллические волокна, крахмальные зёрна, коллагеновые волокна) светятся интерференционными цветами. Вращением предметного столика можно найти положения погасания — углы, при которых анизотропный кристалл становится тёмным, — и измерить их с точностью до 0,1° благодаря нониусу на шкале столика. Компенсаторы (λ, λ/4, кварцевый клин) вводятся в промежуточную насадку и позволяют определить порядок интерференции и величину двойного лучепреломления — ключевые диагностические параметры минералов и кристаллов.

Проходящий свет используется для изучения прозрачных шлифов толщиной 20–30 микрон — стандартная подготовка для минералогии, петрографии, кристаллографии. Отражённый свет позволяет работать с непрозрачными аншлифами — полированными образцами металлов, руд, полимеров толщиной до 15 мм. Поляризация доступна в обеих схемах: поляризатор проходящего света вращается на 360° с отметками через 90°, поляризатор отражённого света съёмный. Анализатор в промежуточной насадке также вращается на 360° с нониусом для точных угловых измерений. Линза Бертрана позволяет наблюдать коноскопические фигуры — картину интерференции в сходящемся пучке, по которой определяют оптический знак кристалла и угол оптических осей.

Точность и повторяемость

Объективы скорректированы на бесконечность и свободны от внутренних напряжений. Инфинити-коррекция означает, что световой пучок между объективом и окуляром идёт параллельно — это позволяет встраивать промежуточную насадку с анализатором и компенсаторами без искажения изображения. Отсутствие внутренних напряжений в стекле объективов критично для поляризационных исследований: любое напряжение создаёт ложное двойное лучепреломление и искажает результат измерений.

Гнёзда револьвера центрируются относительно оптической оси микроскопа — при смене объективов образец остаётся в центре поля зрения, не требуется повторный поиск области интереса. Предметный столик также центрируется — при его вращении образец не уходит из поля зрения, что принципиально для измерения углов погасания. Шкала столика имеет градуировку через 1° и нониус с точностью до 0,1°. Конденсор Аббе с числовой апертурой 1,25 и регулируемой ирисовой полевой диафрагмой позволяет настроить освещение по Кёлеру — режим, обеспечивающий равномерную засветку поля зрения и максимальное разрешение.

Область применения

Микроскоп предназначен для количественной диагностики минералов и горных пород в петрографии и минералогии, определения кристаллической структуры и оптических констант в кристаллографии, анализа полимерных плёнок и волокон в материаловедении, идентификации текстильных и синтетических волокон в криминалистике, исследования анизотропных биологических структур — коллагена, миелиновых оболочек, крахмала — в гистологии и цитологии. Комбинация проходящего и отражённого света расширяет круг доступных объектов от прозрачных петрографических шлифов до непрозрачных металлографических аншлифов.

Конструкция и технологии

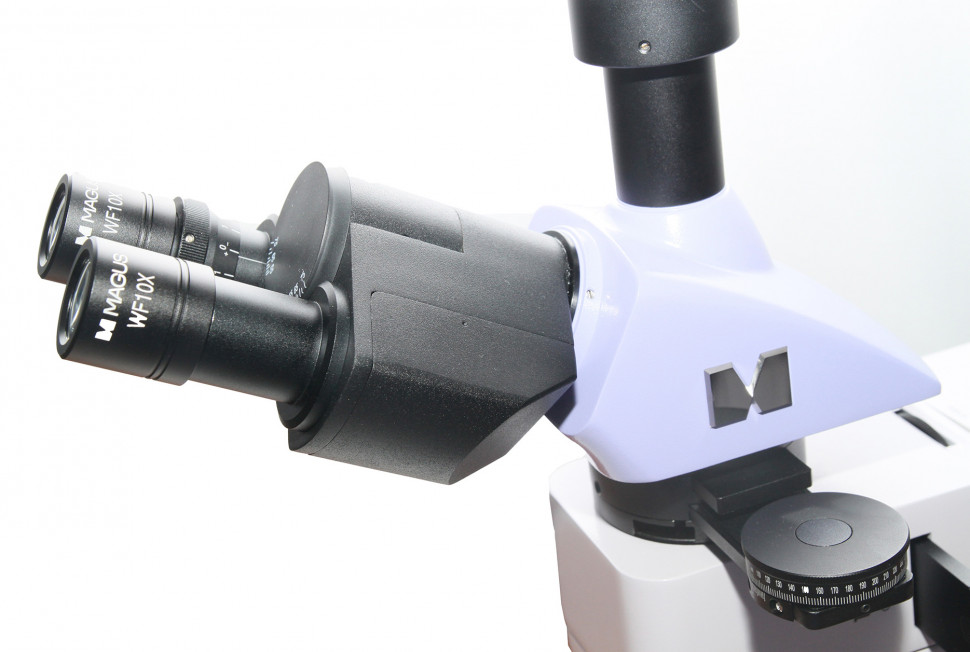

Тринокулярная насадка Зидентопф с углом наклона 30° оснащена переключателем светового потока 100/0 и 0/100 — весь свет направляется либо в окулярные тубусы для визуального наблюдения, либо в вертикальный порт для цифровой камеры. Межзрачковое расстояние регулируется от 55 до 75 мм. На левом тубусе расположена диоптрийная коррекция ±5 диоптрий для компенсации разницы в зрении. В комплекте три окуляра 10x/20 мм: два стандартных и один с перекрестьем для точного центрирования образца и измерений.

Планахроматические объективы обеспечивают плоское резкое поле зрения по всему диаметру и коррекцию хроматических аберраций в широком спектральном диапазоне. В базовой комплектации четыре объектива: 5x/0,12 (рабочее расстояние 26,1 мм), 10x/0,25 (5,0 мм), 40x/0,6 (3,98 мм) и 60x/0,7 (2,03 мм). Объективы 40x и 60x подпружинены — защищают препарат и фронтальную линзу от повреждения при случайном контакте. Револьвер рассчитан на пять объективов, одно гнездо остаётся свободным для дополнительного объектива. Все объективы рассчитаны на работу без покровного стекла, что стандартно для петрографических шлифов.

Освещение реализовано двумя независимыми галогенными лампами мощностью 30 Вт каждая — одна для проходящего света, вторая для отражённого. Галогенный спектр близок к дневному свету и комфортен при длительной работе. Яркость обеих ламп регулируется независимо. Для отражённого света в комплекте четыре светофильтра: матовый (рассеивание для равномерной засветки), жёлтый, зелёный и синий (коррекция цветопередачи и повышение контраста).

Фокусировка коаксиальная, рукоятки грубой и тонкой наводки расположены с обеих сторон штатива в нижней части — удобная эргономика для длительной работы. Грубая фокусировка имеет ход 21 мм, механизмы регулировки жёсткости и блокировки. Тонкая фокусировка обеспечивает шаг 0,002 мм — достаточно для точной наводки на резкость на высоких увеличениях.

Кому подойдёт

Микроскоп ориентирован на специалистов, имеющих профессиональную подготовку в области поляризационной микроскопии и владеющих методикой количественных измерений в скрещенных николях. Требует навыков настройки освещения по Кёлеру, центрировки оптических элементов, работы с компенсаторами и интерпретации коноскопических фигур. Уровень сложности сборки и настройки обозначен производителем как «сложно».

Подходит для геологических лабораторий, занимающихся петрографией и минералогией, кристаллографических исследовательских групп, материаловедческих центров, работающих с полимерами и композитами, криминалистических экспертиз при анализе волокон и следов, гистологических лабораторий, изучающих анизотропные биологические структуры, учебных заведений геологического и материаловедческого профиля на уровне специализированных курсов и научно-исследовательских работ.

Что важно знать заранее

Поляризационная микроскопия требует специальной подготовки образцов. Для работы в проходящем свете необходимы тонкие шлифы толщиной 20–30 микрон на предметных стёклах без покровных стёкол — стандартная толщина, при которой большинство минералов дают интерференционные цвета I–II порядка. Изготовление шлифов — специализированная процедура, требующая оборудования (алмазная резка, шлифование, полировка). Для работы в отражённом свете образцы должны иметь полированную поверхность — аншлифы металлов, руд, керамики подготавливаются последовательной шлифовкой абразивами разной зернистости до зеркального блеска.

Настройка микроскопа перед началом работы включает центрировку предметного столика относительно оптической оси, настройку освещения по Кёлеру (фокусировка конденсора, настройка полевой и апертурной диафрагм), установку нулевого положения анализатора и поляризатора (скрещенные николи, тёмное поле зрения при отсутствии образца). Эти операции требуют времени и квалификации, но критичны для получения корректных результатов измерений.

Диапазон увеличения 50–600 крат охватывает большинство задач поляризационной микроскопии. Нижняя граница (окуляр 10x × объектив 5x) даёт обзорное изображение и большое поле зрения для поиска области интереса. Верхняя граница (окуляр 10x × объектив 60x) достаточна для детального изучения микроструктуры минералов и кристаллов. Опциональные объективы расширяют диапазон до 25–1000 крат, однако для большинства поляризационных задач определяющим параметром служит не максимальное увеличение, а числовая апертура объективов и качество поляризационных компонентов.

Комплектация

Штатив — интегрированная конструкция, включающая источник питания, осветитель проходящего света, конденсор Аббе NA 1,25 с апертурной диафрагмой и откидной линзой, механизм коаксиальной фокусировки, вращаемый центрируемый предметный столик диаметром 150 мм с угломерной шкалой и нониусом, револьверное устройство на 5 объективов с центрируемыми гнёздами.

Осветитель отражённого света — насадка с галогенной лампой 12 В/30 Вт, устанавливается над объективами.

Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, переключатель светового потока 100/0 или 0/100, регулировка межзрачкового расстояния, диоптрийная коррекция ±5D на левом тубусе.

Промежуточная насадка — встроенный вращаемый анализатор с нониусом для измерения углов поворота с точностью до 0,1°, переключатель обычный/поляризованный свет, линза Бертрана для коноскопических исследований, слот для компенсаторов.

Компенсаторы — λ компенсатор (пластинка в 1 длину волны, 530–565 нм, даёт красно-фиолетовый фон в скрещенных николях), λ/4 компенсатор (четверть длины волны, для определения оптического знака), кварцевый клин (переменная толщина, для точного измерения разности хода).

Объективы планахроматические, скорректированные на бесконечность, без напряжений — PL 5x/0,12 (рабочее расстояние 26,1 мм), PL 10x/0,25 (5,0 мм), PL 40x/0,6 подпружиненный (3,98 мм), PL 60x/0,7 подпружиненный (2,03 мм). Парфокальная высота 45 мм, расчёт на работу без покровного стекла.

Окуляры — два окуляра 10x/20 мм для бинокулярного наблюдения, один окуляр 10x/20 мм с перекрестьем для измерений и центрировки.

Адаптер C-mount 1x — для подключения цифровой камеры к вертикальному порту тринокулярной насадки.

Комплект также включает ключ-шестигранник для регулировочных операций, сетевой шнур питания, пылезащитный чехол, инструкцию по эксплуатации и гарантийный талон. Микроскоп готов к работе после сборки и настройки, но требует отдельного приобретения препаратов или сырья для изготовления шлифов.

Рекомендуемые аксессуары

Окуляры с увеличенной кратностью — 16x/11 мм или 20x/11 мм позволяют поднять верхнюю границу диапазона до 960 или 1200 крат соответственно при использовании с объективом 60x. Окуляр 10x/20 мм со шкалой (цена деления 0,1 мм) упрощает линейные измерения в поле зрения.

Дополнительные объективы — PL 2,5x/0,07 для обзорного режима с увеличением 25 крат, PL 50x/0,7, PL 80x/0,8, PL 100x/0,85 для изучения тонких деталей микроструктуры на увеличениях до 1000 крат.

Препаратоводитель — механическое устройство для прецизионного перемещения препарата в плоскости предметного столика, позволяет фиксировать координаты области интереса и возвращаться к ней.

Цифровая камера — для документирования наблюдений, измерений интерференционных окрасок и коноскопических фигур, создания архива изображений. Подключается через адаптер C-mount к вертикальному порту насадки.

Калибровочный слайд — объект-микрометр для калибровки измерений линейных размеров в поле зрения на каждом увеличении.

Итог

MAGUS Pol 850 — профессиональный поляризационный микроскоп для количественных исследований анизотропных объектов в проходящем и отражённом свете. Инфинити-корригированная планахроматическая оптика без напряжений, полный набор поляризационных компонентов (анализатор, поляризатор, компенсаторы, линза Бертрана), вращаемый столик с угломерной шкалой и нониусом, центрировка ключевых узлов обеспечивают точность и повторяемость измерений двойного лучепреломления и углов погасания. Требует профессиональной подготовки в области поляризационной микроскопии и навыков изготовления или работы с петрографическими шлифами и аншлифами.
