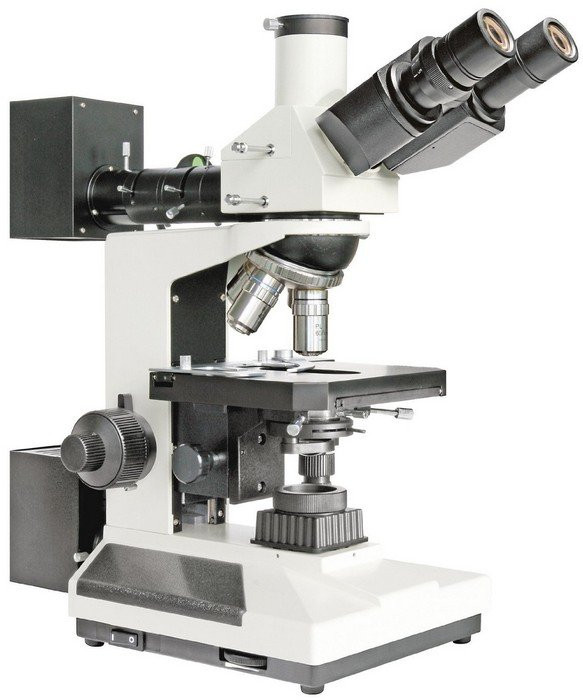

Микроскоп Bresser Science ADL-601P

Bresser Science ADL-601P — лабораторный микроскоп с поляризацией и комбинированным освещением

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Bresser Science ADL-601P работает в режиме светлого поля, дополненном устройством поляризации — парой «поляризатор–анализатор». Поляризованный свет выявляет структуры, которые по-разному преломляют лучи в зависимости от ориентации кристаллической решётки или волокон: зёрна металлов после металлографического травления, минералы и горные породы в шлифах, кристаллы солей и лекарственных веществ, целлюлозные волокна и крахмальные зёрна в растительных тканях, коллагеновые волокна в гистологических срезах. В скрещённых поляроидах анизотропные участки светятся на тёмном фоне, изотропные остаются чёрными — это позволяет быстро оценить однородность материала, выявить включения и границы зёрен без дополнительного окрашивания.

Комбинированная галогенная подсветка включает проходящий свет снизу через конденсор и отражённый свет сверху. Проходящий свет используется для прозрачных препаратов: окрашенные гистологические срезы, мазки крови, микроорганизмы на предметных стёклах, тонкие шлифы горных пород. Отражённый свет направляется на непрозрачные объекты: полированные металлографические шлифы, поверхности печатных плат, срезы полимеров. Переключение между режимами позволяет работать с разнородными образцами в рамках одной исследовательской задачи без смены прибора.

Разрешение и апертура

Конденсор Аббе с числовой апертурой 1,25 обеспечивает разрешающую способность около 0,27 микрометра в зелёном свете — достаточно для раздельного наблюдения бактерий, ядер клеток, мелких органелл и границ зёрен в металлах. Четыре ахроматических объектива — 5x, 10x, 40x и 60x — в паре с окулярами WF10x дают общее увеличение от 50 до 600 крат. Объектив 60x работает с иммерсионным маслом, которое входит в комплект: масло устраняет потери света на границе покровное стекло–воздух–фронтальная линза и повышает эффективную апертуру системы. При увеличении 600x система остаётся в пределах полезного увеличения — изображение увеличивается с сохранением детализации, без пустого роста картинки.

Область применения

Микроскоп предназначен для лабораторных и медицинских исследований. Комбинация поляризации, двух типов освещения и иммерсионного объектива делает прибор универсальным инструментом для гистологии, клинической диагностики, контроля качества в фармацевтике, металлографии, минералогии и учебного процесса в университетах и медицинских вузах. Тринокулярная насадка с вертикальной окулярной трубкой позволяет подключить цифровую камеру для документирования результатов и групповых демонстраций без прерывания визуального наблюдения через бинокулярную часть.

Конструкция и технологии

Тринокулярная насадка разделяет световой поток на два визуальных канала с наклоном 30° и один вертикальный канал для камеры. Наклон снижает нагрузку на шейный отдел при многочасовых исследованиях. Межзрачковое расстояние регулируется под анатомические особенности наблюдателя, окуляры WF10x с полем зрения 23 мм имеют диоптрийную коррекцию для компенсации разницы в остроте зрения между глазами.

Четырёхгнездное револьверное устройство фиксирует объективы с щелчком — это исключает люфт и гарантирует точное совмещение оптической оси при смене увеличения. Ахроматические объективы скорректированы для двух длин волн (обычно красной и синей), остаточная хроматическая аберрация проявляется цветной каймой на контрастных границах при максимальном увеличении, но не мешает морфологическому анализу и подсчёту структур. Кривизна поля у ахроматов выше, чем у планахроматов, — центр изображения резок всегда, края требуют подфокусировки при детальном рассмотрении периферии препарата.

Конденсор Аббе оснащён ирисовой диафрагмой и держателем светофильтра. Диафрагма регулирует числовую апертуру светового конуса: открытая диафрагма даёт максимальное разрешение, но снижает контраст; прикрытая — увеличивает глубину резкости и контраст за счёт разрешения. Держатель светофильтра принимает цветные и нейтральные фильтры для настройки спектрального состава и интенсивности освещения под тип препарата. Галогенная лампа с регулировкой яркости работает от сети 220–240 В, обеспечивает стабильную цветовую температуру и достаточную мощность для наблюдения в поляризованном свете, где потери интенсивности выше из-за двойного прохождения через поляроиды.

Фокусировка выполняется ручками грубой и тонкой наводки. Грубая наводка быстро приближает плоскость резкости при смене препарата или объектива, тонкая — точно наводит фокус при больших увеличениях, где глубина резкости измеряется единицами микрометров. Предметный столик регулируется по высоте, механизм фокусировки перемещает оптическую систему относительно неподвижного столика — это традиционная схема для лабораторных микроскопов среднего класса.

Кому подойдёт

Bresser Science ADL-601P рассчитан на специалистов и студентов, работающих с разнородными материалами: гистологи и патоморфологи, исследующие биопсийный материал и мазки; металловеды, изучающие микроструктуру сплавов и контролирующие качество термообработки; минералоги и петрографы, определяющие состав горных пород по оптическим свойствам в поляризованном свете; фармацевты, проверяющие кристалличность субстанций. Прибор подходит для учебных лабораторий университетов, где одна установка должна обслуживать несколько практикумов — от общей гистологии до специальных курсов материаловедения.

Ахроматическая оптика и галогенное освещение удерживают цену ниже, чем у систем с планахроматами и светодиодами, при сохранении достаточного разрешения для рутинных задач. Наличие иммерсионного объектива и поляризационного устройства в базовой комплектации избавляет от необходимости докупать специализированные аксессуары на старте работы.

Что важно знать заранее

Для проходящего света требуются тонкие прозрачные препараты на предметных стёклах толщиной 1–1,2 мм с покровными стёклами 0,17 мм — объективы рассчитаны на эту толщину. Слишком толстые или непокрытые препараты дают сферическую аберрацию и размытие изображения. Для отражённого света образец должен иметь плоскую полированную поверхность: металлографические шлифы полируют до зеркального блеска и протравливают реактивом, чтобы выявить границы зёрен и фаз.

Иммерсионный объектив 60x наносит каплю масла между фронтальной линзой и покровным стеклом. После работы масло необходимо удалять с объектива мягкой салфеткой, смоченной специальным очистителем или изопропиловым спиртом, иначе засохшая плёнка снизит контраст и вызовет блики. Иммерсионное масло из комплекта расходуется — потребуется периодическое пополнение запаса.

Поляризационное устройство работает эффективно только с анизотропными материалами. Изотропные объекты — аморфные полимеры, стекло, кубические кристаллы, клетки без упорядоченных волокон — остаются тёмными в скрещённых поляроидах и не дают дополнительной информации по сравнению с обычным светлым полем. Поляризация не заменяет фазовый контраст и не визуализирует прозрачные живые клетки без структурной анизотропии.

Тринокулярный порт требует отдельной цифровой камеры с подходящим посадочным диаметром (обычно 23,2 мм или с переходником). Камера в комплект не входит. Без камеры третий окулярный канал остаётся закрытым заглушкой, визуальное наблюдение ведётся через бинокулярную часть насадки.

Комплектация

• Объективы 5x, 10x, 40x, 60x — полный набор для диапазона увеличений от обзорного до детального с иммерсией.
• Окуляры WF10x/23 мм (парные) — широкопольные окуляры с большим полем зрения для комфортного визуального наблюдения.
• Флакон с иммерсионным маслом — для работы с объективом 60x, повышает числовую апертуру и разрешение.
• Защитный чехол — предохраняет оптику и механизмы от пыли при хранении.
• Инструкция по эксплуатации и гарантийный талон — документация и 10 лет гарантии производителя.

Комплект включает всё необходимое для начала лабораторных исследований в светлом поле и с поляризацией. Для отражённого света металлографические шлифы и расходники для их подготовки приобретаются отдельно. Для проходящего света потребуются предметные и покровные стёкла, реактивы для окрашивания и заключения препаратов. Цифровая камера для документирования докупается по необходимости.

Рекомендуемые аксессуары

Набор предметных и покровных стёкол — расходный материал для приготовления постоянных и временных препаратов в проходящем свете. Дополнительное иммерсионное масло — комплектный флакон расходуется, запас исключит простой в работе. Цифровая камера с посадочным диаметром 23,2 мм — для фото- и видеодокументирования, вывода изображения на монитор, морфометрических измерений в специализированном ПО. Набор светофильтров — синий, зелёный и нейтральные фильтры для регулировки контраста и цветового баланса при фотосъёмке. Компенсаторы для поляризационной микроскопии — пластинки для определения знака и величины двулучепреломления кристаллов, если планируется количественная минералогия.

Итог

Bresser Science ADL-601P — лабораторный микроскоп с поляризацией и комбинированным освещением для исследований в биологии, медицине и материаловедении. Конденсор Аббе с числовой апертурой 1,25, иммерсионный объектив 60x и диапазон увеличения до 600 крат обеспечивают разрешение на уровне субмикронных структур. Поляризационное устройство выявляет анизотропию без дополнительного окрашивания, двунаправленная подсветка позволяет работать с прозрачными препаратами и непрозрачными шлифами. Тринокулярная насадка готовит систему к документированию результатов через цифровую камеру. Ахроматическая оптика и галогенное освещение снижают стоимость при сохранении функциональности, необходимой для рутинных лабораторных задач и учебного процесса.
