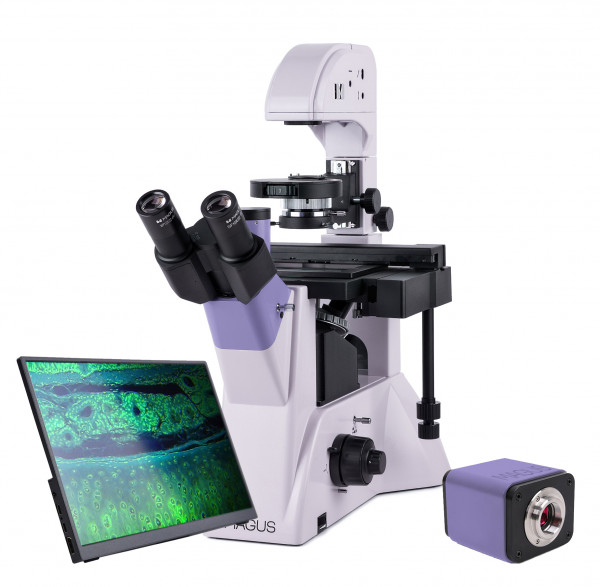

Микроскоп биологический инвертированный цифровой MAGUS Bio VD350 LCD

MAGUS Bio VD350 LCD — инвертированный микроскоп с фазовым контрастом и встроенной цифровой системой

MAGUS Bio VD350 LCD — лабораторный инвертированный микроскоп для исследования живых клеточных культур, тканей и микроорганизмов непосредственно в лабораторной посуде. Инвертированная конструкция размещает объективы под предметным столиком, а образец — сверху, что позволяет работать с чашками Петри, многолуночными планшетами, колбами и флаконами без пересадки культуры на предметное стекло. В комплект входят цифровая камера 2 Мпикс с интерфейсом HDMI и монитор 13,3 дюйма — система готова к документированию и групповому наблюдению сразу после сборки. Два независимых канала визуализации позволяют одновременно выводить изображение на монитор и подключать дополнительную камеру или наблюдать через окуляры.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Микроскоп работает в проходящем свете по методу светлого поля и фазового контраста. Светлое поле подходит для окрашенных препаратов — фиксированных клеток, гистологических срезов, мазков с контрастирующими красителями. Фазовый контраст преобразует разницу в оптической плотности прозрачных структур в видимый контраст, что позволяет наблюдать живые неокрашенные клетки без пробоподготовки — клеточные мембраны, ядра, органеллы, деление клеток, миграцию становятся видимыми в нативном состоянии. В комплекте — один фазовый объектив 10х и фазово-контрастный конденсор с поворотным диском, переключение между методами занимает несколько секунд. Дополнительные фазовые объективы 20х и 40х поставляются опционально и расширяют диапазон увеличения для фазового контраста до 400 крат.

Инвертированная схема и работа с посудой

Инвертированная конструкция принципиально отличается от прямых биологических микроскопов: объективы направлены вверх через прозрачное дно посуды, а освещение подается сверху. Это позволяет наблюдать клеточные культуры, осажденные на дне чашки Петри, планшета или колбы, не извлекая их. Объективы скорректированы на толщину дна 1,2 мм. Рабочее расстояние конденсора 55 мм позволяет размещать на столике посуду высотой до 55 мм. Штатив осветителя отклоняется, открывая доступ к высоким колбам до 165 мм. В комплект входят четыре держателя под разные типоразмеры посуды: от малых пробирок диаметром 35 мм до стандартных чашек Петри диаметром 90 мм и планшетов 86×129,5 мм.

Точность и документирование

Предметный столик оснащен механическим устройством перемещения образца с диапазоном хода 77 мм по одной оси и 114 мм по другой — это обеспечивает методичное сканирование всей площади образца без пропусков. Коаксиальная фокусировка сочетает грубую наводку с блокировкой и регулировкой жесткости хода и тонкую с шагом 0,002 мм. Планахроматические объективы с коррекцией на бесконечность минимизируют кривизну поля и дают резкое изображение по всей площади кадра. Освещение по Кёлеру с регулируемой апертурной и полевой ирисовой диафрагмой выравнивает яркость поля зрения и реализует предел разрешения объективов. Цифровая камера с сенсором SONY CMOS и разрешением 1920×1080 пикселей фиксирует изображение с частотой 60 кадров в секунду через HDMI — подвижные объекты, деление клеток, перемещение микроорганизмов видны без рывков и задержек.

Конструкция и технологии

Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность оптической оси при длительной работе. Галогенная лампа 12 В / 30 Вт излучает свет с непрерывным спектром и цветовой температурой, близкой к дневному свету, что важно для корректной цветопередачи при документировании. Яркость регулируется плавно под требования каждого объектива и метода наблюдения. Фазово-контрастный конденсор числовой апертурой 0,6 выполнен по типу вращающегося диска с четырьмя положениями: свободное отверстие для светлого поля и три фазовые вставки под объективы 10х, 20х и 40х. Фазовые кольца центрируются вспомогательным телескопом, входящим в комплект.

Тринокулярная насадка Зидентопф наклонена под углом 45 градусов и допускает разворот окулярных тубусов на 180 градусов — пользователь выбирает удобное направление взора в зависимости от роста и положения за столом. Межзрачковое расстояние регулируется в диапазоне 48–75 мм. Окуляры 10x/22 мм с удаленным зрачком 10 мм позволяют наблюдать в очках. Револьвер на пять гнезд вмещает четыре объектива из комплекта и оставляет место для дополнительного фазового объектива. Парфокальная высота 45 мм сохраняет фокусировку при переключении объективов.

Система визуализации построена на двух независимых каналах. Вертикальный тубус тринокулярной насадки принимает монитор или окуляр, боковой канал на корпусе — цифровую камеру через переходник C-mount. Световой поток переключается рычагами: на насадке — 50/50 (свет делится между окулярами и вертикальным тубусом) или 100/0 (весь свет в окуляры), на корпусе — 100/0 или 0/100. Это позволяет одновременно наблюдать через окуляры и выводить изображение на монитор, либо подключить две камеры для параллельной съемки в разных режимах.

Камера MAGUS CHD30 работает автономно через интерфейс HDMI без подключения к компьютеру — изображение выводится напрямую на монитор, телевизор или проектор. Функция автофокуса упрощает настройку резкости при просмотре на экране. Сенсор SONY CMOS размером 1/1,9 дюйма (7,20×4,05 мм) с пикселями 3,75×3,75 мкм обеспечивает светочувствительность 1120 мВ при выдержке 1/30 с и отношение сигнал/шум 0,15 мВ — камера подходит для работы в слабом освещении и с флуоресцентными образцами. Время выдержки регулируется от 0,06 до 918 мс. Встроенный ИК-фильтр ограничивает спектральный диапазон 380–650 нм. Запись ведется на карту SD до 32 ГБ в форматах JPG (фото) и ASF (видео). Подключение к компьютеру осуществляется через Wi-Fi (802.11n, 150 Мбит/с) с частотой 25 кадров в секунду — достаточно для обработки изображений в программе MAGUS View, но ниже, чем через HDMI.

Монитор MAGUS MCD20 с диагональю 13,3 дюйма и разрешением 1920×1080 использует IPS-матрицу с углами обзора 178 градусов по горизонтали и вертикали — изображение остается контрастным и цветопередача не искажается при взгляде сбоку, что важно при групповом наблюдении. Яркость 400 кд/м², контрастность 1000:1, частота обновления 60 Гц. Светодиодная подсветка рассчитана на 50 000 часов работы. Монитор подключается к камере через HDMI и устанавливается в вертикальный тубус насадки, на откидную подставку или крепится к штативу.

Кому подойдет

MAGUS Bio VD350 LCD предназначен для лабораторий клеточной биологии, биотехнологии, цитологии, вирусологии, тканевой инженерии — везде, где требуется наблюдение живых клеточных культур в процессе роста, дифференцировки, миграции или тестирования воздействия препаратов. Инвертированная конструкция и фазовый контраст делают микроскоп рабочим инструментом для культивирования клеток. Встроенная цифровая система решает задачи документирования экспериментов, подготовки отчетов, дистанционных консультаций. Микроскоп подходит для учебных лабораторий вузов биологического и медицинского профиля, где студенты осваивают методы работы с клеточными культурами и фазово-контрастную микроскопию. Два канала визуализации позволяют преподавателю демонстрировать препарат группе через проектор и одновременно контролировать настройку через окуляры.

Что важно знать заранее

Инвертированный микроскоп работает только с образцами в прозрачной лабораторной посуде с плоским дном толщиной 1,2 мм — чашках Петри, планшетах, флаконах. Для наблюдения традиционных гистологических препаратов на предметных стеклах потребуется прямой биологический микроскоп. Максимальная высота посуды 55 мм в стандартном положении штатива и до 165 мм при отклонении осветителя — более высокая посуда не поместится.

Диапазон увеличения в базовой комплектации 100–400 крат перекрывает типичные задачи наблюдения клеточных культур, но уступает максимальным возможностям прямых исследовательских микроскопов. Числовая апертура старшего объектива 40x/0,60 обеспечивает разрешение около 0,56 мкм — различимы клеточные ядра, крупные органеллы, контуры бактерий. Для детального изучения субклеточных структур, мелких бактерий или вирусов потребуются объективы с большей апертурой и увеличением, которые в данной модели не предусмотрены. Опциональные окуляры 12,5x, 15x, 20x, 25x поднимают верхнюю границу до 1000 крат, но увеличение свыше 600 крат с объективом 40x/0,60 даст рост размера изображения без прироста детализации.

Фазовый контраст в базовой комплектации доступен только на увеличении 100 крат (объектив PHP2 10х/0,25). Для работы на 200 и 400 крат потребуется докупить фазовые объективы 20х и 40х. Центрировка фазовых колец конденсора под каждый объектив выполняется вспомогательным телескопом — процедура требует навыка и времени при первой настройке.

Сборка и настройка микроскопа отнесены производителем к сложному уровню. Установка насадки с выбором высоты и направления взора, центрировка фазового конденсора, настройка освещения по Кёлеру, подключение и синхронизация камеры и монитора требуют понимания оптической схемы. Инструкция входит в комплект, но пользователю потребуется время на освоение.

Камера передает 60 кадров в секунду только через HDMI. При подключении к компьютеру по Wi-Fi частота падает до 25 кадров в секунду — достаточно для статичных изображений и медленных процессов, но быстрые движения будут выглядеть менее плавно. Автофокус работает только в HDMI-режиме. Разрешение сенсора 2 Мпикс соответствует Full HD монитора, но уступает современным USB-камерам с 5–20 Мпикс — при печати крупноформатных изображений или цифровом увеличении фрагментов детализация будет ограничена.

Комплектация

• Цифровая камера MAGUS CHD30 — сенсор 2 Мпикс, HDMI и Wi-Fi, автофокус, частота 60 fps через HDMI; в комплекте кабель HDMI 1,5 м, USB-мышь, карта SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер 12 В/1 А, USB-флеш-накопитель с ПО
• Монитор MAGUS MCD20 — 13,3 дюйма, IPS, 1920×1080, углы обзора 178°
• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, галогенным осветителем 12 В / 30 Вт, механизмом коаксиальной фокусировки, предметным столиком, кронштейном конденсора, револьвером на 5 объективов и боковым каналом визуализации
• Фазово-контрастный конденсор — NA 0,6, поворотный диск с четырьмя положениями (светлое поле и три фазовые вставки под объективы 10х, 20х, 40х)
• Тринокулярная визуальная насадка Зидентопф — угол наклона 45°, разворот на 180°, межзрачковое расстояние 48–75 мм, переключение светового потока 50/50 и 100/0
• Объективы планахроматические на бесконечность — PL 10x/0,25 (WD 4,27 мм), PL 20х/0,40 (WD 8,0 мм), PL 40x/0,60 (WD 3,5 мм), PHP2 10х/0,25 фазовый (WD 4,27 мм); парфокальная высота 45 мм, коррекция на толщину дна посуды 1,2 мм
• Окуляры 10x/22 мм с удаленным зрачком 10 мм — 2 шт., с наглазниками
• Вспомогательный центрирующий телескоп — для центрировки фазовых колец конденсора
• Механическое устройство перемещения образца — диапазон 77×114 мм, низкое расположение рукоятки
• Держатели лабораторной посуды — 4 шт. под типоразмеры: 86×129,5 мм (Ø90 мм), 34×77,5 мм (Ø68,5 мм), 57×82 мм (Ø60 мм), 29×77,5 мм (Ø35 мм)
• Переходник C-mount — для установки камеры в боковой канал визуализации
• Светофильтр, круглая стеклянная вставка в столик
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект включает все необходимое для начала работы: микроскоп, оптику, цифровую систему визуализации, держатели посуды, инструменты настройки. Для полноценного использования фазового контраста на увеличениях 200 и 400 крат потребуется докупить фазовые объективы 20х и 40х. Калибровочный слайд нужен для измерений объектов через окуляр со шкалой или в программе камеры.

Рекомендуемые аксессуары

Фазовые объективы PHP2 20х/0,40 и PHP2 40x/0,60 расширяют возможности фазово-контрастного метода на увеличения 200 и 400 крат — базовый комплект включает только один фазовый объектив 10х.

Окуляры 12,5x, 15x, 20x, 25x увеличивают верхнюю границу диапазона до 500–1000 крат. Окуляр 10x со шкалой позволяет измерять размеры объектов визуально в паре с калибровочным слайдом.

Объектив PL 4x/0,10 снижает нижнюю границу увеличения до 40 крат и дает рабочее расстояние 21 мм — удобно для обзорного поиска участка культуры перед переходом на большие увеличения.

Калибровочный слайд необходим для калибровки измерений в программном обеспечении камеры и для работы с окуляром со шкалой.

Итог

MAGUS Bio VD350 LCD — специализированный инвертированный микроскоп для лабораторий, работающих с живыми клеточными культурами. Инвертированная конструкция позволяет наблюдать клетки непосредственно в чашках Петри и планшетах, фазовый контраст делает видимыми неокрашенные структуры, цифровая система в базовой комплектации решает задачи документирования и группового наблюдения. Диапазон увеличения 100–400 крат и разрешение около 0,56 мкм перекрывают типичные задачи цитологии и культивирования, но уступают возможностям исследовательских микроскопов с иммерсионной оптикой. Сборка и настройка требуют понимания оптической схемы, центрировки фазового конденсора и освещения по Кёлеру. Микроскоп подходит для научных и учебных лабораторий биологического и медицинского профиля, где инвертированная конструкция и фазовый контраст являются необходимыми инструментами работы.
