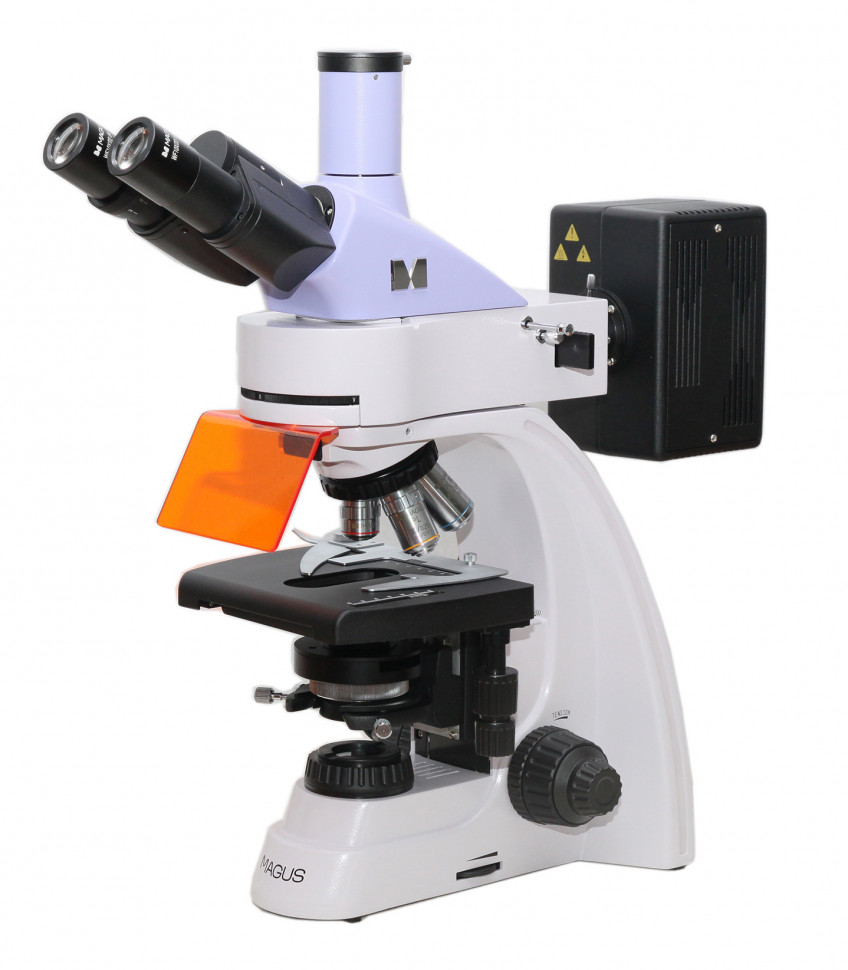

Микроскоп люминесцентный MAGUS Lum 400

MAGUS Lum 400 — люминесцентный микроскоп с планахроматической оптикой на бесконечность

MAGUS Lum 400 — профессиональный люминесцентный микроскоп, объединяющий флуоресцентную микроскопию в отражённом свете с классической светлопольной работой в проходящем свете. Ртутная лампа 100 Вт в выносном термостабилизированном фонаре и четыре набора интерференционных фильтров покрывают диапазон от ультрафиолетового до зелёного возбуждения. Планахроматическая оптика, скорректированная на бесконечность, обеспечивает плоское поле зрения по всей площади кадра, специализированный микрофлюар FL 40x/0,85 оптимизирован для пропускания флуоресцентного излучения. Инструмент предназначен для лабораторий, где требуется визуализация объектов, меченых флуорохромами, — иммунофлуоресценция, микробиологическая диагностика, гистохимия, молекулярная биология.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Флуоресцентная микроскопия в отражённом свете позволяет визуализировать структуры, предварительно окрашенные флуорохромами или несущие природную автофлуоресценцию. При облучении образца светом определённой длины волны флуорохром поглощает энергию и переизлучает её в более длинноволновом диапазоне — этот сигнал проходит через запирающий фильтр, отсекающий возбуждающий свет, и формирует контрастное изображение меченых структур на тёмном фоне. В MAGUS Lum 400 четыре набора фильтров обеспечивают селективное возбуждение: UV (320–380 нм) для DAPI и Hoechst, V (380–415 нм) для ядерных красителей, B (450–490 нм) для FITC и Alexa Fluor 488, G (495–555 нм) для родамина и фикоэритрина. Светлопольный режим в проходящем свете с галогенной лампой 30 Вт используется для предварительной локализации объекта, морфологической оценки среза или контроля качества пробоподготовки перед переключением на флуоресценцию.

Подготовка образцов

Флуоресцентная микроскопия требует специфической пробоподготовки. Биологический материал фиксируют, обрабатывают флуоресцентным красителем или антителами, конъюгированными с флуорохромом, и заключают под покровное стекло в среду, сохраняющую флуоресценцию. Препараты готовят тонкими — толщина среза обычно не превышает 10 мкм — чтобы минимизировать рассеяние возбуждающего света и фоновую автофлуоресценцию тканей. Важно учитывать фотообесцвечивание (фотоблич инг): флуорохромы теряют интенсивность свечения под непрерывным облучением, поэтому экспозицию ведут короткими сессиями, используют антифединговые реагенты и при необходимости архивируют изображения с камерой. Проходящий свет требует стандартной пробоподготовки — прозрачные срезы или мазки на предметном стекле.

Точность и повторяемость

Двухкоординатный механический столик 180×150 мм с диапазоном перемещения 75×50 мм обеспечивает воспроизводимое позиционирование образца. Коаксиальная фокусировка разделена на грубую (шаг 39,8 мм/оборот, ход 21 мм, механизмы блокировки и регулировки жёсткости) и тонкую (шаг 0,002 мм), что позволяет точно выводить тонкие оптические срезы на границе рабочего расстояния иммерсионного объектива 100x. Центрируемый конденсор Аббе с числовой апертурой 1,25 и регулируемой апертурной диафрагмой согласует световой конус с апертурой рабочего объектива. Ирисовая полевая диафрагма ограничивает поле освещения по методу Кёлера — такая настройка устраняет паразитную засветку, краевые затемнения и артефакты изображения, критичные для флуоресценции с низким сигналом. Инфинити-корригированная оптика (парфокальная высота 45 мм) позволяет встраивать в оптический тракт дополнительные модули — фазово-контрастное устройство, поляризационные элементы, кубы с альтернативными наборами фильтров — без повторной юстировки изображения.

Конструкция и технологии

Тринокулярная насадка Gemel (конструкция Зидентопф) с наклоном 30° и свободным вращением окулярных тубусов на 360° адаптируется к эргономике рабочего места. Бинокулярная визуальная часть использует окуляры 10x/22 мм с удаленным зрачком 10 мм — при такой вынесенности выходного зрачка наблюдатель может работать в очках. Вертикальный тубус принимает переходник C-mount для установки цифровой камеры без извлечения окуляров. Межзрачковое расстояние регулируется в диапазоне 48–75 мм.

Револьверное устройство на пять позиций размещено в ориентации «от наблюдателя» — текущий рабочий объектив виден оператору без наклона корпуса. Базовый комплект включает четыре планахромата, скорректированных на бесконечность: PL 4x/0,10 (рабочее расстояние 19,8 мм), PL 10x/0,25 (5,0 мм), микрофлюар PL FL 40x/0,85 (0,42 мм, подпружиненный), иммерсионный PL 100x/1,25 (0,36 мм, подпружиненный, маркировка «ми»). Микрофлюар FL 40x оптимизирован для работы в флуоресцентном режиме: увеличенная числовая апертура 0,85 при сухой системе собирает больше эмиссионного сигнала, оптическая схема минимизирует потери на границах линз. Объективы 4x, 10x и 100x предназначены для светлого поля. Пятая позиция револьвера остаётся свободной для установки опционального объектива — например, PL 20x/0,40 или PL 60x/0,80 для промежуточных увеличений. Подпружиненная оправа FL 40x и 100x защищает фронтальную линзу и препарат от повреждения при случайном контакте.

Ртутная лампа мощностью 100 Вт размещена в выносном фонаре с активным теплоотведением. Лампа центрируется по трём осям для оптимизации интенсивности и равномерности освещения рабочей зоны. Широкополосный спектр ртутного разряда с пиками на линиях 365, 405, 436, 546, 578 нм согласуется с типовыми флуорохромами. Блок поджига обеспечивает стабильный запуск и питание лампы. Галогенная лампа 12 В/30 Вт в основании обеспечивает проходящий свет с регулировкой яркости. Конденсор Аббе NA 1,25 установлен на кронштейне типа «ласточкин хвост» с механизмами центрирования и вертикального перемещения. Слот конденсора принимает слайдеры темного поля или фазового контраста при установке соответствующих опциональных устройств.

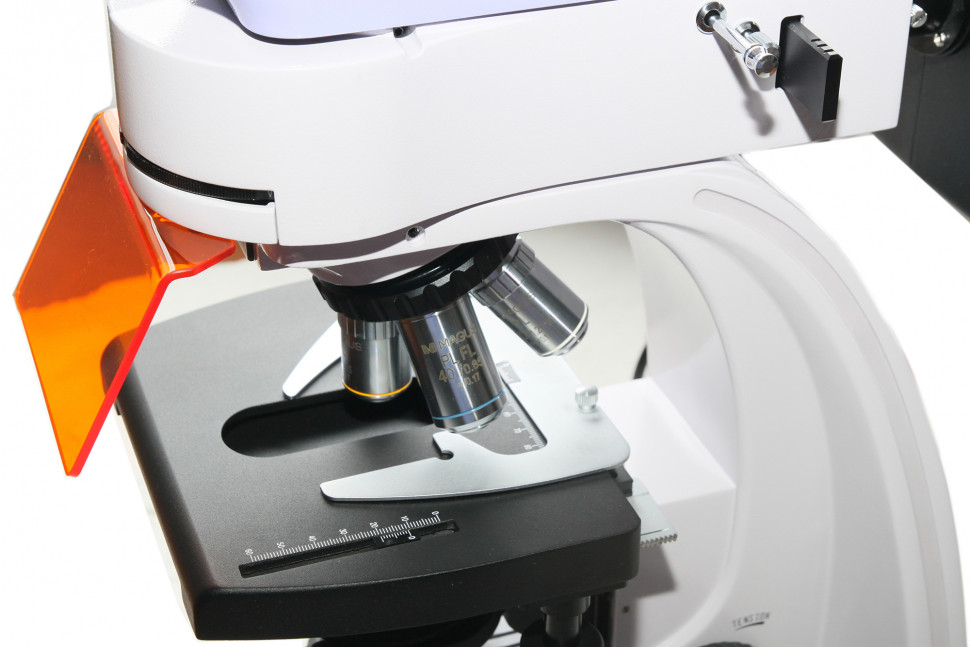

Предметный столик выполнен без выдвижной зубчатой рейки — эргономичная форма упрощает установку крупноформатных препаратов и культуральных планшетов. Съёмный препаратодержатель фиксируется двумя винтами, при необходимости его можно демонтировать для работы с нестандартными образцами. Чёрная защитная пластина устанавливается под столик в режиме отражённого света — она экранирует паразитную засветку от галогенной лампы проходящего света, повышая контраст флуоресцентного изображения. Рукоятки фокусировки расположены симметрично с обеих сторон штатива.

Кому подойдет

MAGUS Lum 400 ориентирован на специалистов научно-исследовательских лабораторий, диагностических центров, кафедр морфологии и микробиологии медицинских вузов. Инструмент востребован там, где рутинно применяют иммунофлуоресцентный анализ, изучают локализацию белков и нуклеиновых кислот с помощью флуоресцентных зондов, оценивают жизнеспособность клеточных культур витальными красителями, проводят микробиологическую идентификацию с использованием флуорохромных антител. Сложность настройки освещения по методу Кёлера, юстировки ртутной лампы и подбора экспозиции под конкретный флуорохром предполагает предварительную подготовку оператора. Наличие в комплекте переходника C-mount облегчает интеграцию охлаждаемой монохромной камеры для количественной флуориметрии и архивирования результатов.

Что важно знать заранее

Ртутная лампа имеет ограниченный ресурс — обычно 200–300 часов непрерывной работы — и требует периодической замены. Интенсивность излучения падает со временем неравномерно по спектру, что влияет на воспроизводимость флуоресцентного сигнала. Фонарь и блок поджига подключаются отдельным кабелем. При работе в режиме флуоресценции необходимо затемнение помещения — внешняя засветка снижает контраст слабого эмиссионного сигнала. Фотообесцвечивание флуорохромов необратимо, поэтому ведут короткие сессии наблюдения и используют антифединговые заключающие среды.

Иммерсионный объектив 100x работает с маслом (входит в комплект). После каждой сессии фронтальную линзу очищают специальной оптической салфеткой и растворителем. Микрофлюар FL 40x применяют преимущественно для флуоресценции — в светлопольном режиме его можно использовать, но светопропускание оптимизировано под эмиссионный спектр флуорохромов. Опциональные методы — темное поле, фазовый контраст, поляризация — требуют приобретения дополнительных устройств и не реализуются базовой комплектацией.

Цифровая камера в комплект не входит. Для регистрации флуоресцентных изображений рекомендуется монохромная камера с охлаждаемым сенсором и высокой квантовой эффективностью — цветная камера теряет часть сигнала на фильтре Байера и менее чувствительна в условиях низкой освещённости. Переходник C-mount универсален и совместим с большинством камер для микроскопии. Сложность сборки и настройки оценивается как высокая — инструмент поставляется с детализированной инструкцией, первичная юстировка и освоение методики Кёлера занимают время.

Комплектация

• Штатив с механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и источником проходящего света — базовый узел микроскопа, объединяющий механические и оптические элементы
• Люминесцентная насадка с четырьмя светофильтрами — блок эпифлуоресценции с интерференционными фильтрами UV, V, B, G для селективного возбуждения флуорохромов
• Фонарь ртутной лампы с блоком поджига и кабелем питания — выносной источник отражённого света с системой теплоотведения
• Тринокулярная визуальная насадка Gemel — бинокулярная часть с вертикальным портом для камеры, вращение на 360°
• Конденсор Аббе NA 1,25 — центрируемый и регулируемый по высоте, с апертурной диафрагмой и слотом для слайдеров
• Объективы PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 — планахроматы, скорректированные на бесконечность, включая микрофлюар для флуоресценции и иммерсионный объектив
• Окуляры 10x/22 мм с удаленным зрачком 10 мм (2 шт.) и наглазники — широкопольные окуляры, совместимые с работой в очках
• Переходник C-mount — для установки цифровой камеры в вертикальный тубус
• Флакон иммерсионного масла — для работы с объективом 100x
• Защитный экран, пластина светового барьера, чёрная защитная пластина под столик — элементы защиты от паразитной засветки
• Сетевые шнуры питания (2 шт.), пылезащитный чехол, инструкция и гарантийный талон

Комплект достаточен для базовой работы в режимах флуоресценции и светлого поля. Для расширения возможностей и реализации дополнительных методов контрастирования потребуется докупка опциональных устройств. Цифровую камеру подбирают под конкретные задачи — монохромную охлаждаемую для количественной флуориметрии, цветную для документирования светлопольных изображений.

Рекомендуемые аксессуары

Калибровочный слайд — объект-микрометр для калибровки масштаба изображения при морфометрии и количественном анализе. Фазово-контрастное устройство — конденсор и согласованные объективы позволяют визуализировать неокрашенные живые клетки и органеллы низкого контраста без флуоресцентного мечения. Конденсор темного поля (сухой NA 0,9 или иммерсионный NA 1,36–1,25) — для наблюдения рассеивающих объектов на тёмном фоне, востребован в микробиологии. Устройство простой поляризации — поляризатор и анализатор для изучения анизотропных структур: кристаллов, коллагеновых волокон, крахмальных зёрен. Окуляр 10x/22 мм со шкалой — для линейных измерений в поле зрения. Дополнительные окуляры 12,5x, 15x, 20x, 25x — расширяют верхнюю границу увеличения до 1250–2500x, полезны при работе с иммерсионным объективом, если требуется детализация выше 1000x. Объектив PL 20x/0,40 — промежуточная кратность между 10x и 40x, рабочее расстояние 8,8 мм упрощает работу с толстыми препаратами.

Итог

MAGUS Lum 400 — специализированный инструмент для лабораторий, где флуоресцентная микроскопия входит в рутинную практику. Ртутная лампа с четырьмя наборами фильтров перекрывает спектральные потребности большинства коммерческих флуорохромов, инфинити-корригированная планахроматическая оптика с микрофлюаром обеспечивает высокую светосилу и плоское поле изображения. Возможность расширения методической базы через опциональные устройства делает платформу гибкой. Сложность настройки и эксплуатации компенсируется точностью, воспроизводимостью и методической универсальностью для задач научной диагностики и исследовательской работы.
