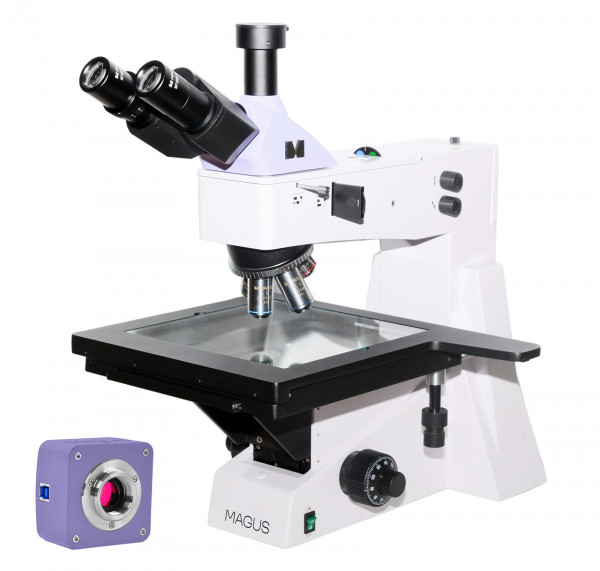

Микроскоп металлографический цифровой MAGUS Metal D650

MAGUS Metal D650 — металлографический микроскоп с цифровой камерой для исследования структуры металлов и непрозрачных материалов

MAGUS Metal D650 — лабораторный металлографический микроскоп отражённого света с встроенной цифровой камерой 6,3 Мпикс и увеличением от 50 до 800 крат. Планахроматическая оптика, скорректированная на бесконечность, устройство поляризации и инспекционный столик увеличенного размера делают прибор пригодным для рутинного контроля качества металлов, сплавов, композитов и полупроводниковых структур, а также для исследовательских задач в материаловедении и обучения студентов технических специальностей.

Что можно увидеть и проконтролировать

Структура и дефекты непрозрачных материалов

Микроскоп работает в отражённом свете: галогенный осветитель 30 Вт направляет поток сверху, через объектив, на поверхность образца, и отражённые лучи формируют изображение. Этот метод позволяет исследовать непрозрачные объекты — металлические шлифы, интегральные схемы, печатные платы, изделия прецизионного формования, керамику, композиты. Объективы с числовой апертурой от 0,12 до 0,80 обеспечивают разрешение структурных деталей вплоть до субмикронного уровня на максимальном увеличении, что достаточно для выявления границ зёрен, фазовых включений, микротрещин, пор и коррозионных повреждений. Метод светлого поля показывает контраст за счёт различий в отражательной способности участков поверхности — протравленные границы зёрен выглядят тёмными на светлом фоне матрицы.

Поляризация для анализа анизотропных структур

Встроенный анализатор и съёмный вращающийся поляризатор позволяют перейти в режим поляризованного света. В этом режиме видны структуры с анизотропией отражения — кристаллографически различно ориентированные зёрна, двойники, внутренние напряжения, границы фаз в сплавах. При вращении поляризатора или столика с образцом зёрна с разной ориентацией меняют яркость и цветовой тон, что упрощает идентификацию фаз и оценку микроструктуры без дополнительного травления.

Подготовка образцов

Образец должен быть непрозрачным и иметь плоскую полированную или протравленную поверхность. Типовая подготовка включает отрезку, запрессовку в полимер или струбцину, шлифовку абразивами последовательно уменьшающейся зернистости, полировку до зеркального блеска и, при необходимости, химическое или электролитическое травление для выявления границ зёрен и фаз. Прозрачные биологические препараты и тонкие срезы на предметных стёклах не могут быть исследованы на этом микроскопе — для них требуется прибор проходящего света.

Цифровая фиксация и измерения

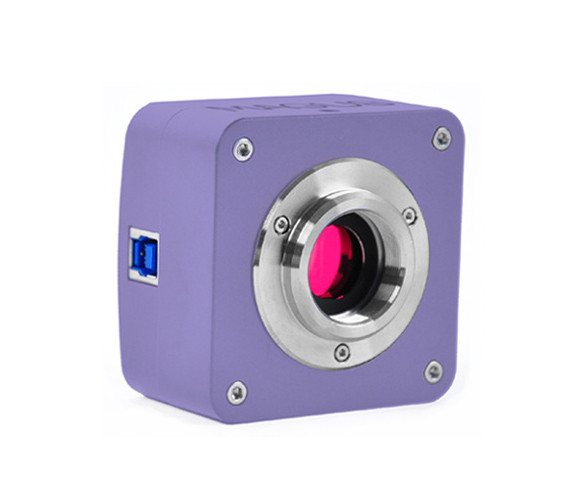

Цифровая камера MAGUS CBF30 с сенсором SONY Exmor CMOS 6,3 Мпикс установлена в отдельный канал визуализации тринокулярной насадки и выводит изображение с разрешением 3072×2048 пикселей на компьютер через интерфейс USB 3.0. Частота смены кадров 59 fps при полном разрешении обеспечивает плавное отображение в реальном времени при поиске и фокусировке. Размер пикселя сенсора 2,4 мкм и встроенный ИК-фильтр обеспечивают корректную цветопередачу в спектральном диапазоне 380–650 нм. Время выдержки регулируется от 0,02 мс до 15 с, что позволяет адаптировать чувствительность к яркости образца и методу контрастирования. Программное обеспечение MAGUS View поддерживает запись фото в форматах jpg, bmp, png, tif и видео в wmv, avi, h264, h265, а также выполняет линейные и угловые измерения на калиброванном изображении. Это упрощает документирование результатов, создание отчётов, сравнение образцов и архивирование данных.

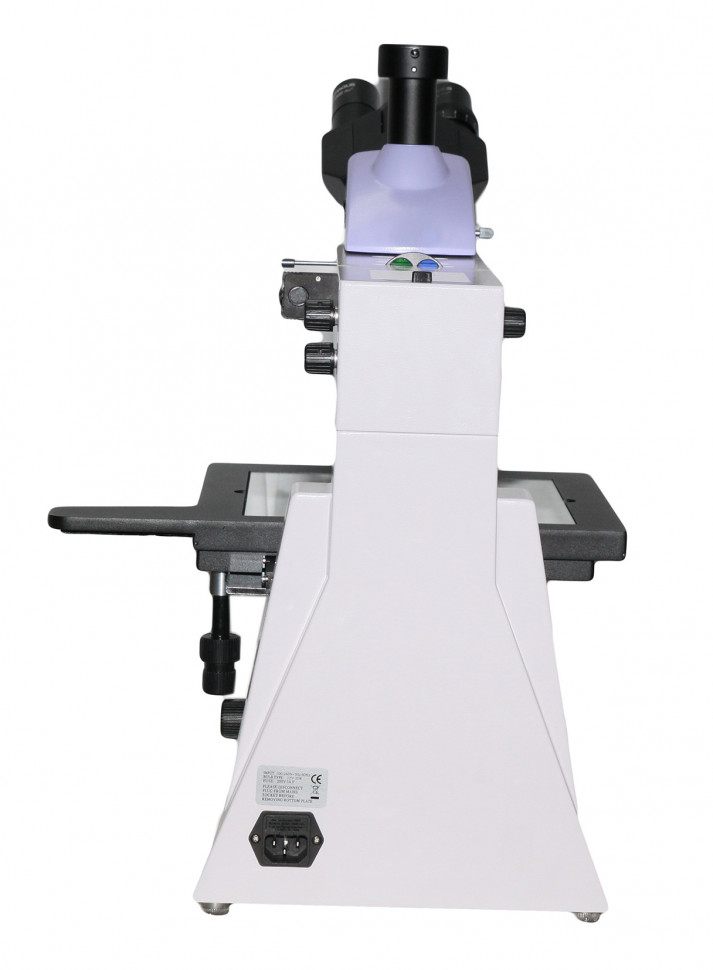

Конструкция и технологии

Оптическая система построена на планахроматических объективах, скорректированных на бесконечность. Коррекция на бесконечность означает, что объектив формирует параллельный пучок лучей, который фокусируется тубусной линзой внутри насадки — это позволяет встраивать в оптический путь дополнительные модули, такие как поляризаторы, светоделители и фильтры, без внесения аберраций. Планахроматы обеспечивают плоское поле изображения по всему полю зрения и коррекцию сферической и хроматической аберраций в видимом диапазоне. В комплект входят пять объективов с кратностями 5×, 10×, 20×, 50× и 80× и числовыми апертурами от 0,12 до 0,80. Парфокальная высота 45 мм сохраняет фокус при смене объектива в револьвере — достаточно небольшой подстройки тонкой фокусировкой. Окуляры 10× с удаленным зрачком 10 мм обеспечивают комфортное наблюдение, в том числе в очках. Общее увеличение в базовой комплектации — от 50 до 800 крат, опционально расширяется до 2500 крат заменой окуляров на 12,5×, 15×, 20× или 25× и добавлением объективов 40×, 60× или 100×.

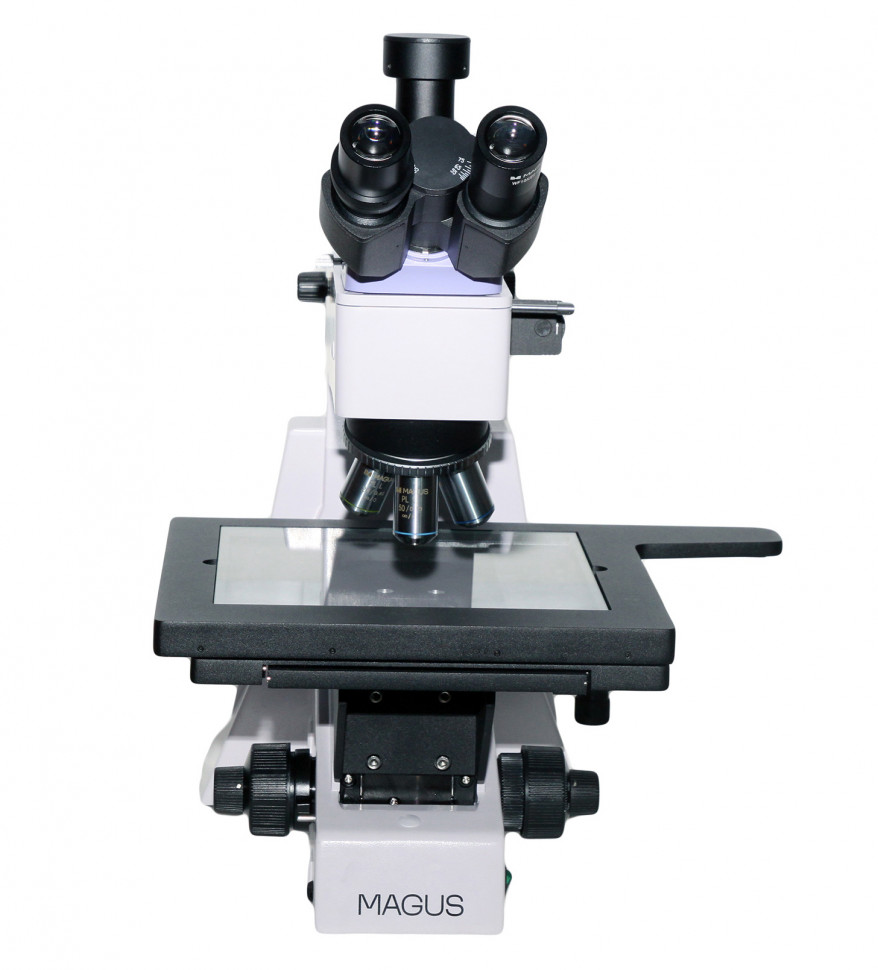

Инспекционный двухкоординатный предметный столик размером 280×270 мм с диапазоном перемещения 204 мм по каждой оси позволяет работать с крупногабаритными образцами — печатными платами, многопозиционными шлифами, протяжёнными деталями — и последовательно инспектировать всю поверхность без переустановки. Рукоятки перемещения с делениями нониуса обеспечивают позиционирование с высокой повторяемостью, что необходимо для возврата к ранее найденной области или для документирования координат выявленного дефекта.

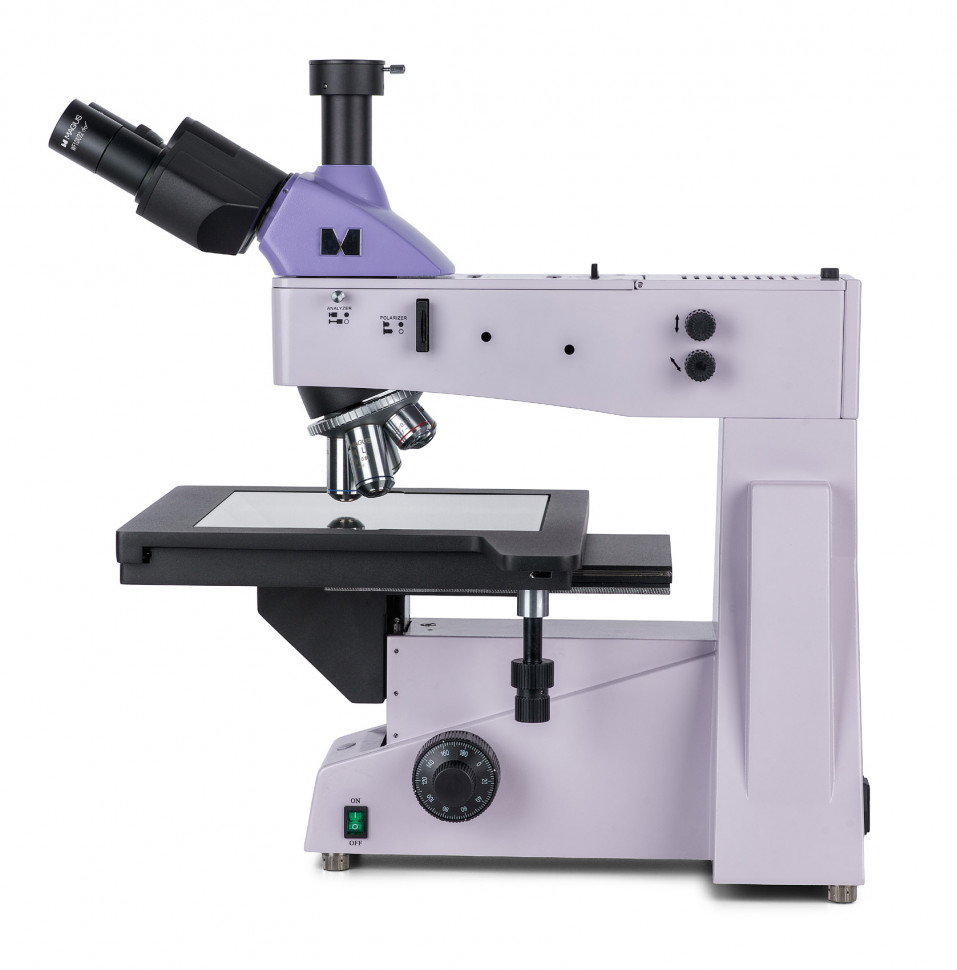

Механизм фокусировки коаксиальный: рукоятки грубой и тонкой наводки расположены на одной оси с обеих сторон корпуса. Грубая фокусировка обеспечивает ход 30 мм с шагом 13,1 мм за полный оборот, оснащена блокиратором хода и регулятором жёсткости, что защищает объектив и образец от случайного столкновения и позволяет настроить усилие под индивидуальные предпочтения. Тонкая фокусировка имеет шаг 0,7 мкм — это критично при работе на увеличениях 400–800 крат, где глубина резкости составляет единицы микрометров и требуется прецизионная подстройка плоскости фокуса. Низкое расположение рукояток фокусировки близко к основанию позволяет положить руки на стол и работать в устойчивой удобной позе длительное время.

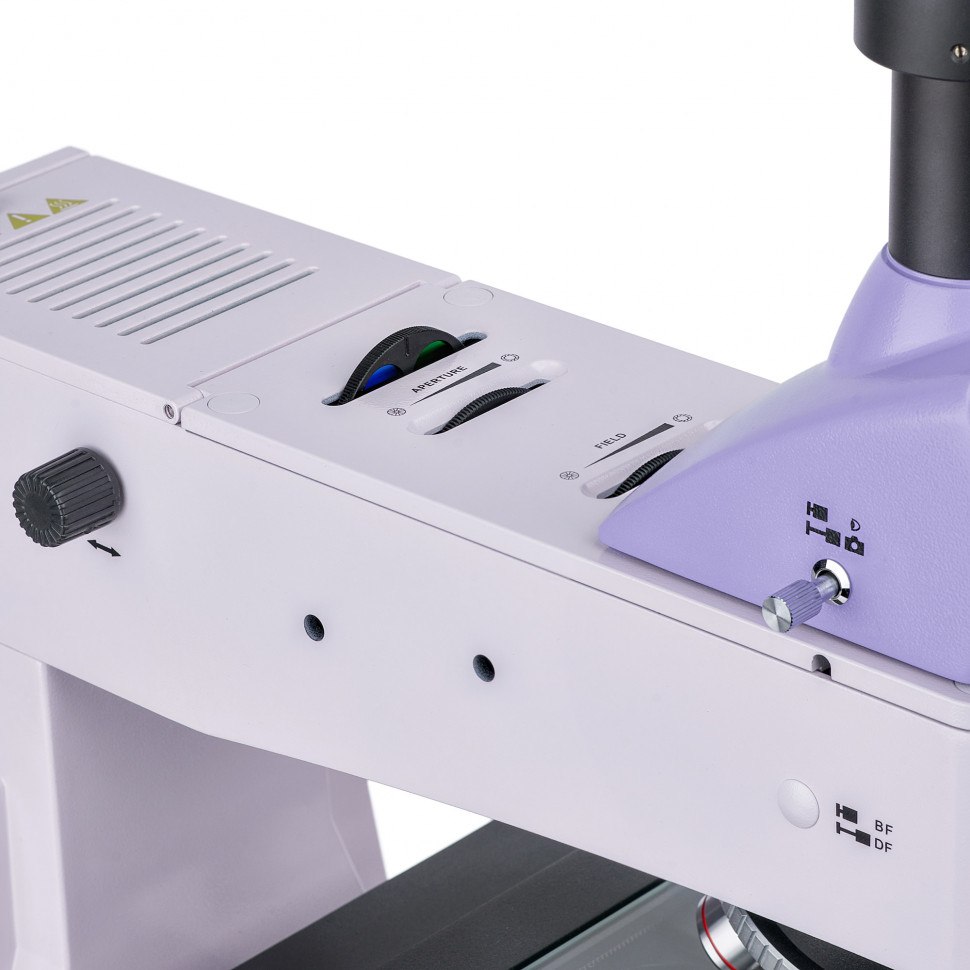

Система отражённого света включает галогенный осветитель мощностью 30 Вт с регулируемой яркостью, встроенные центрируемые апертурную и полевую диафрагмы. Центрировка элементов осветительной системы и настройка по методу Кёлера обеспечивают равномерное освещение поля зрения и максимальное использование числовой апертуры объектива, что прямо влияет на разрешающую способность и контраст. Набор светофильтров — зелёный, голубой, жёлтый и матовый — позволяет корректировать спектральный состав света для улучшения контраста определённых структурных элементов или для адаптации цветопередачи камеры. Галогенная лампа излучает в тёплом спектре, близком к естественному свету, что снижает утомление глаз при визуальном наблюдении через окуляры.

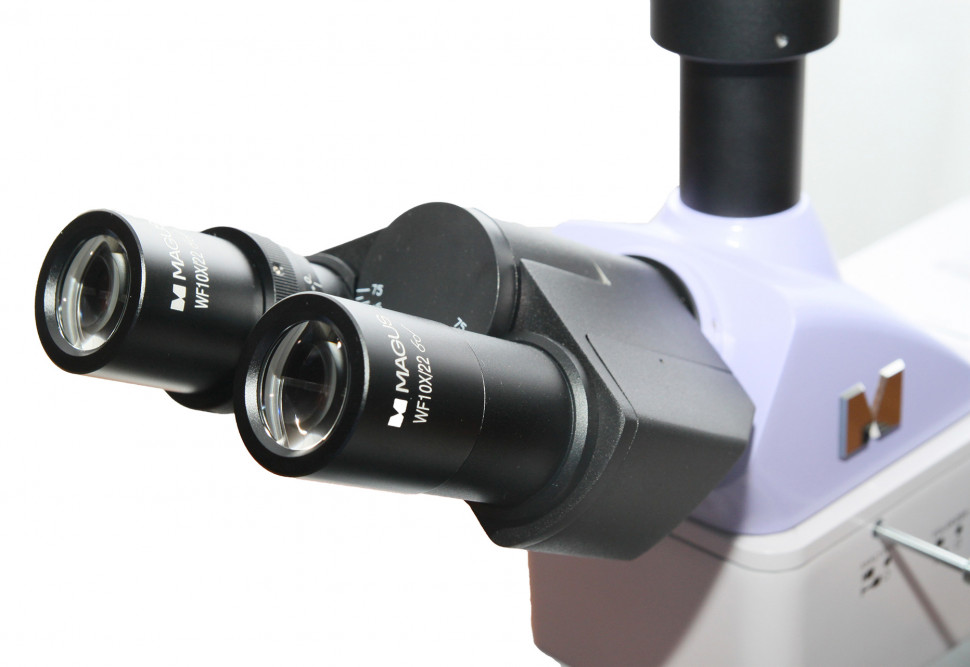

Тринокулярная насадка Зидентопф с углом наклона 30° оборудована бинокулярным визуальным узлом и отдельным вертикальным каналом для цифровой камеры. Межзрачковое расстояние регулируется в пределах 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе компенсирует разницу в остроте зрения глаз. Цельнолитой алюминиевый корпус обеспечивает жёсткость конструкции и стабильность оптической оси при вибрациях и механических воздействиях.

Кому подойдет

Микроскоп предназначен для лабораторий контроля качества металлов и сплавов на промышленных предприятиях, научно-исследовательских центров материаловедения, отделов неразрушающего контроля в авиастроении, машиностроении и энергетике, а также для учебных лабораторий технических вузов, преподающих металлографию, материаловедение, металловедение и термическую обработку. Прибор требует навыков подготовки образцов, знания методик травления и интерпретации микроструктур, поэтому рассчитан на опытных пользователей и профессионалов. Наличие поляризационного устройства и инфинити-корригированной оптики делает прибор пригодным не только для рутинных задач контроля качества, но и для исследовательских работ, требующих выявления тонких структурных особенностей и фазового анализа.

Что важно знать заранее

Микроскоп работает исключительно с непрозрачными образцами в отражённом свете — биологические препараты, тонкие срезы на предметных стёклах, прозрачные объекты на просвет исследовать невозможно, так как нет конденсора и проходящего освещения. Образец должен иметь плоскую подготовленную поверхность: полировку для наблюдения в светлом поле без травления, либо протравливание для выявления границ зёрен и фазовых составляющих. Рабочее расстояние объективов уменьшается с ростом кратности — от 26,1 мм у объектива 5× до 1,25 мм у объектива 80×, что требует аккуратности при фокусировке на больших увеличениях и ограничивает высоту образца.

Прибор требует корректной начальной настройки: центрировки осветительной системы, настройки освещения по Кёлеру, установки поляризатора и анализатора в скрещенное положение при работе в поляризованном свете, калибровки программного обеспечения камеры для измерений. Эти процедуры описаны в инструкции, но требуют понимания оптической схемы и опыта работы с лабораторным оборудованием. Без корректной настройки снижается разрешение, появляется неравномерность освещения, искажается цветопередача камеры, а измерения в программе дают ошибочные результаты.

Камера подключается к компьютеру через интерфейс USB 3.0 — требуется ПК с портом USB 3.0, операционной системой Windows 8/10/11, Mac OS X или Linux, процессором от 2,8 ГГц Intel Core 2, минимум 2 ГБ оперативной памяти и монитором от 17 дюймов. Камера получает питание от USB-порта, однако для работы элемента Пельтье (охлаждение сенсора для снижения шумов при длительных выдержках) требуется внешний адаптер питания 12 В, 3 А. Программное обеспечение MAGUS View входит в комплект поставки камеры, но функция измерений требует предварительной калибровки с использованием калибровочного слайда с известными размерами делений — слайд приобретается отдельно.

Комплектация

• Цифровая камера MAGUS CBF30 — сенсор SONY Exmor CMOS 6,3 Мпикс, разрешение 3072×2048 пикселей, частота 59 fps, интерфейс USB 3.0, в комплекте USB-кабель, установочный диск с ПО MAGUS View, документация
• Штатив с интегрированными системами — цельнолитой алюминиевый корпус, встроенный источник питания и освещения, коаксиальный механизм грубой и тонкой фокусировки, предметный столик 280×270 мм с двухкоординатным перемещением 204×204 мм, револьвер на 5 объективов
• Тринокулярная насадка Зидентопф — бинокулярный визуальный узел с углом наклона 30°, отдельный вертикальный канал для камеры, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе

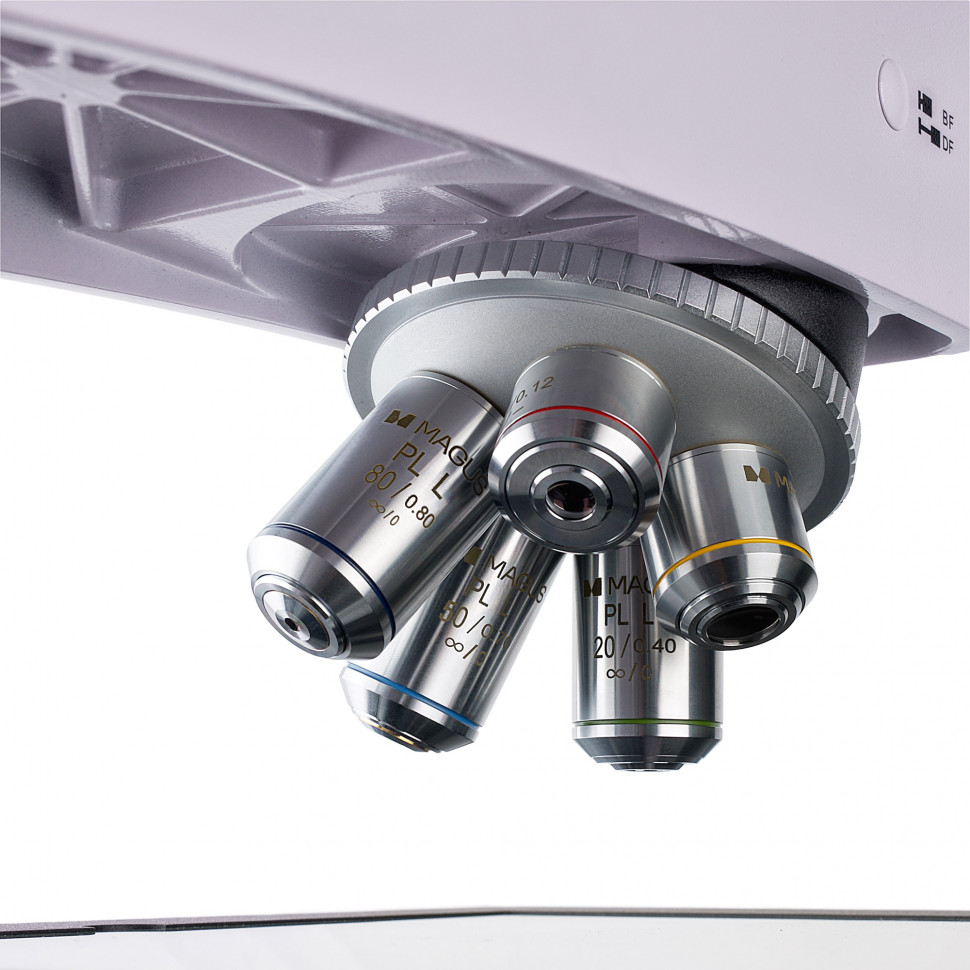

• Пять планахроматических объективов, скорректированных на бесконечность — PL L5×/0,12 WD 26,1 мм, PL L10×/0,25 WD 20,2 мм, PL L20×/0,40 WD 8,80 мм, PL L50×/0,70 WD 3,68 мм, PL L80×/0,80 WD 1,25 мм
• Два окуляра 10×/22 мм с удаленным зрачком 10 мм — для комфортного визуального наблюдения, в том числе в очках
• Адаптер C-mount 1× — для установки камеры в канал визуализации
• Ключ-шестигранник, сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект обеспечивает немедленный старт работы в методах светлого поля, поляризации и цифровой фиксации. Для проведения измерений в программе потребуется дополнительно калибровочный слайд. Для расширения диапазона увеличения можно приобрести окуляры 12,5×, 15×, 20×, 25× и объективы 40×, 60×, 100×.

Рекомендуемые аксессуары

Калибровочный слайд с делениями известного размера необходим для точных линейных и угловых измерений в программном обеспечении камеры — без калибровки измерительные функции ПО не дадут корректных результатов. Окуляр 10× со шкалой позволяет проводить визуальные измерения непосредственно в окуляре без использования камеры — удобно для быстрой оценки размеров зёрен или включений в процессе наблюдения. Объективы с увеличенным рабочим расстоянием расширяют возможности работы с образцами нестандартной высоты или при необходимости доступа к поверхности образца во время наблюдения. Иммерсионное масло потребуется при работе с опциональным объективом 100× для получения максимального разрешения на субмикронном уровне.

Итог

MAGUS Metal D650 — металлографический микроскоп лабораторного уровня, сочетающий инфинити-корригированную планахроматическую оптику, устройство поляризации, инспекционный столик увеличенного размера, прецизионную фокусировку с шагом 0,7 мкм и встроенную цифровую камеру 6,3 Мпикс. Прибор предназначен для контроля качества и исследования микроструктуры металлов, сплавов, композитов и полупроводниковых материалов в условиях промышленных и научных лабораторий, а также для подготовки специалистов в технических вузах. Диапазон увеличения 50–800 крат с возможностью расширения до 2500 крат и числовая апертура объективов до 0,80 обеспечивают выявление структурных деталей на субмикронном уровне, а цифровая система документирования упрощает архивирование и сравнительный анализ образцов.
