Микроскоп поляризационный цифровой MAGUS Pol D850

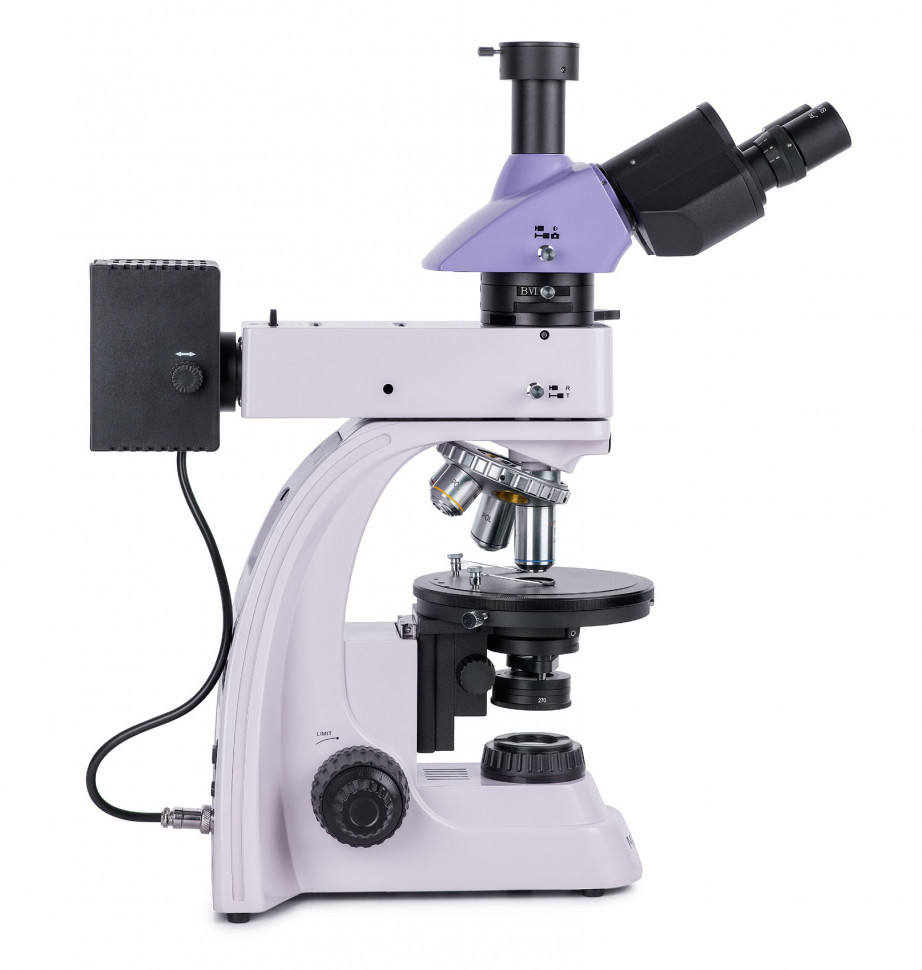

MAGUS Pol D850 — поляризационный микроскоп с цифровой камерой для исследования анизотропных материалов

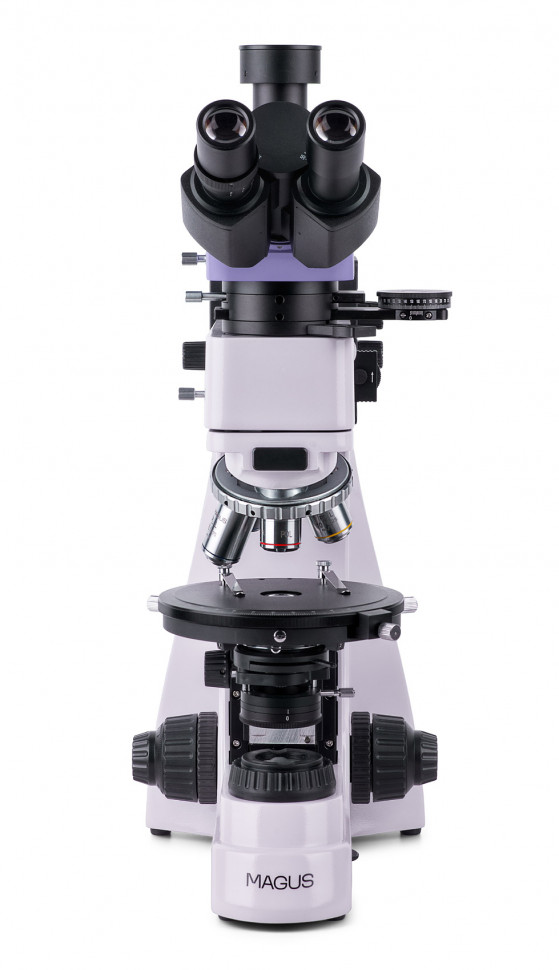

MAGUS Pol D850 — лабораторный поляризационный микроскоп для исследования анизотропных объектов в проходящем и отраженном свете. Система предназначена для минералогического анализа, петрографии, кристаллографии, изучения биорефрингентных структур и контроля полимерных материалов. В комплект входит профессиональная цифровая камера MAGUS CBF70 с сенсором 20,9 Мп для документирования результатов и измерений.

Что можно увидеть и сделать на практике

Метод поляризации и его возможности

Поляризационная микроскопия выявляет оптическую анизотропию — способность материала по-разному преломлять поляризованный свет в зависимости от направления. При вращении образца между скрещенными поляризатором и анализатором анизотропные участки изменяют яркость и окраску, изотропные остаются темными. MAGUS Pol D850 позволяет работать с минералами в шлифах и аншлифах, кристаллами, биологическими структурами (коллагеновые волокна, амилоидные отложения, костная и мышечная ткань), полимерными пленками и волокнами. Вращающийся предметный столик с градуировкой через 1° и нониусом до 0,1° обеспечивает точное определение угла погасания и ориентации оптических осей. Анализатор в промежуточной насадке также вращается на 360° с такой же точностью отсчета. Три компенсатора — λ (длина волны, ~550 нм), λ/4 (четверть волны) и кварцевый клин — позволяют определять знак удлинения, порядок интерференции и величину двойного лучепреломления.

Коноскопические исследования

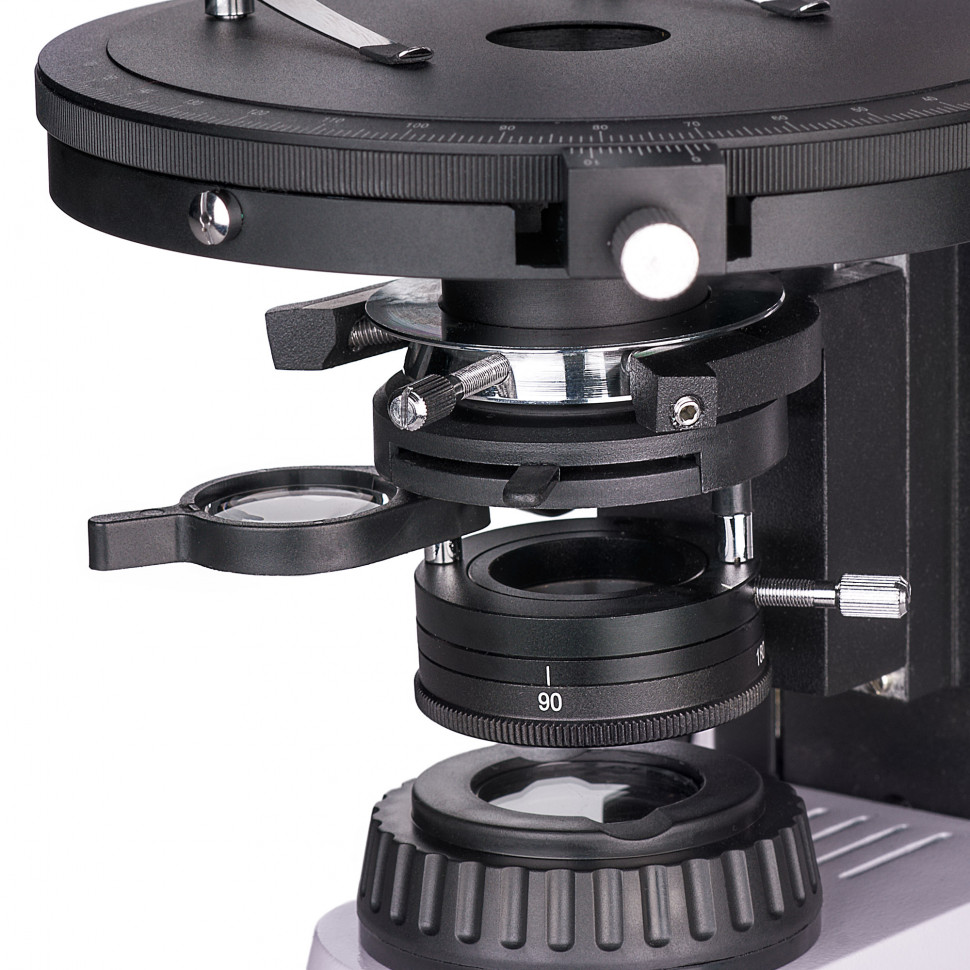

Линза Бертрана в промежуточной насадке переводит микроскоп в режим коноскопии для наблюдения интерференционных фигур в сходящемся свете. По типу и ориентации фигуры (крест, кольца, гиперболы) определяют оптический знак минерала, число осей, угол оптических осей и другие диагностические параметры. Конденсор Аббе с апертурой NA 1,25 и откидной линзой обеспечивает нужную степень сходимости светового конуса. Центрирование гнезд револьвера и предметного столика относительно оптической оси критично для корректного наблюдения симметричных интерференционных фигур.

Работа в проходящем и отраженном свете

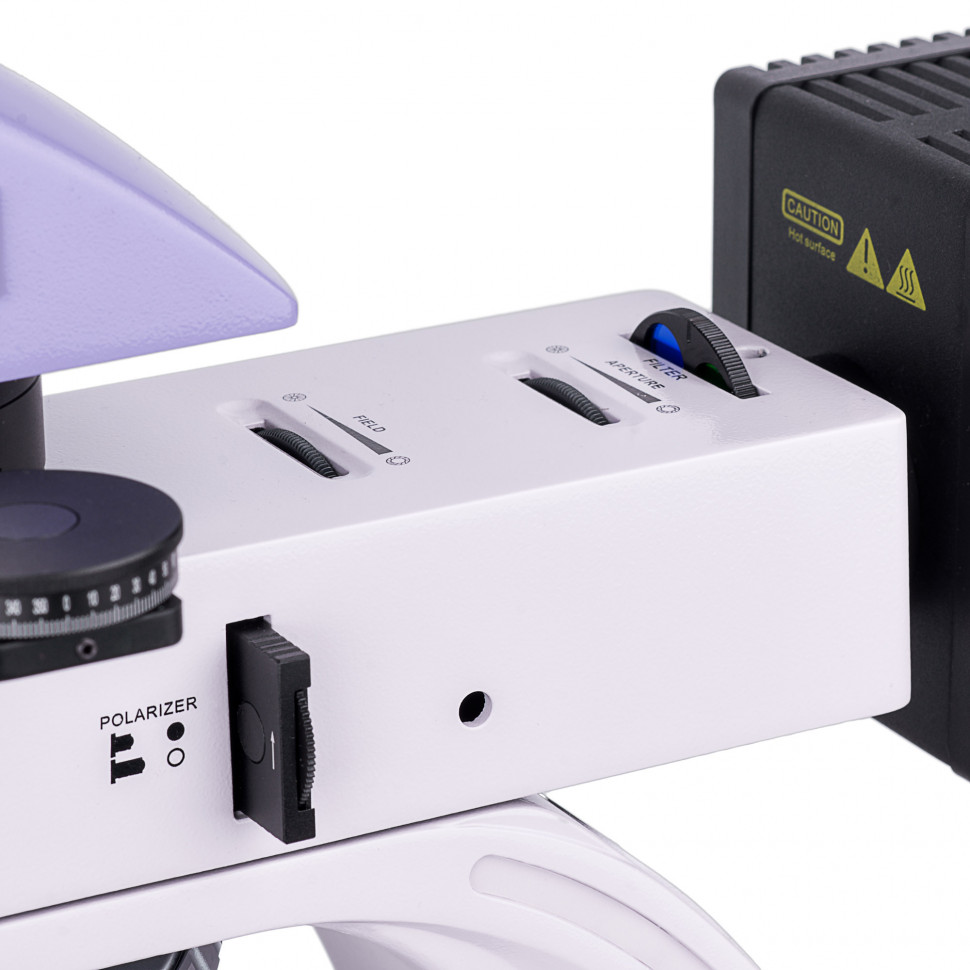

Проходящий свет используют для прозрачных и полупрозрачных объектов — петрографических шлифов толщиной около 30 мкм, биологических срезов, полимерных пленок. Отраженный свет предназначен для непрозрачных аншлифов металлов, руд, полированных минералов толщиной до 15 мм. Поляризация доступна для обоих типов освещения: в проходящем свете поляризатор встроен под конденсором с фиксированными отметками углов, в отраженном — съемный. Четыре светофильтра для отраженного света (матовый, желтый, зеленый, синий) используют для настройки освещения по Кёлеру и коррекции цветопередачи. Галогенные лампы мощностью 30 Вт обеспечивают яркость, достаточную для работы при высоких увеличениях и скрещенных поляризаторах, когда интенсивность света существенно падает.

Конструкция и технологии

Оптическая система построена на планахроматических объективах, скорректированных на бесконечность. Коррекция на бесконечность означает, что объектив формирует параллельный пучок лучей, а изображение строит тубусная линза в насадке — это позволяет встраивать промежуточную насадку с анализатором, линзой Бертрана и компенсаторами без внесения аберраций. Планахроматы обеспечивают резкость по всему полю зрения диаметром 20 мм, что важно при работе со шлифами и крупными кристаллами. Критическое требование к поляризационной оптике — отсутствие внутренних напряжений в стекле линз: любое напряжение вызывает паразитное двойное лучепреломление и ложные цвета интерференции. Все объективы MAGUS Pol D850 изготовлены без внутренних напряжений и рассчитаны на работу без покровного стекла, что упрощает пробоподготовку и позволяет исследовать толстые шлифы.

Базовый комплект включает четыре объектива: PL 5x/0,12 (рабочее расстояние 26,1 мм), PL 10x/0,25 (5,0 мм), PL 40x/0,6 (3,98 мм, подпружиненный) и PL 60x/0,7 (2,03 мм, подпружиненный). С окулярами 10x диапазон увеличения составляет 50–600 крат. Подпружиненная оправа защищает объективы и образец от повреждения при случайном контакте. Пятая позиция револьвера свободна для дополнительного объектива — опционально доступны PL 2,5x, PL 50x, PL 80x и PL 100x/0,85, что расширяет диапазон до 25–1000 крат, а с окулярами 16x и 20x — до 2000 крат. Максимальная числовая апертура базового комплекта 0,7 обеспечивает разрешение около 0,48 мкм при освещении зеленым светом, что достаточно для выявления тонких деталей кристаллической структуры.

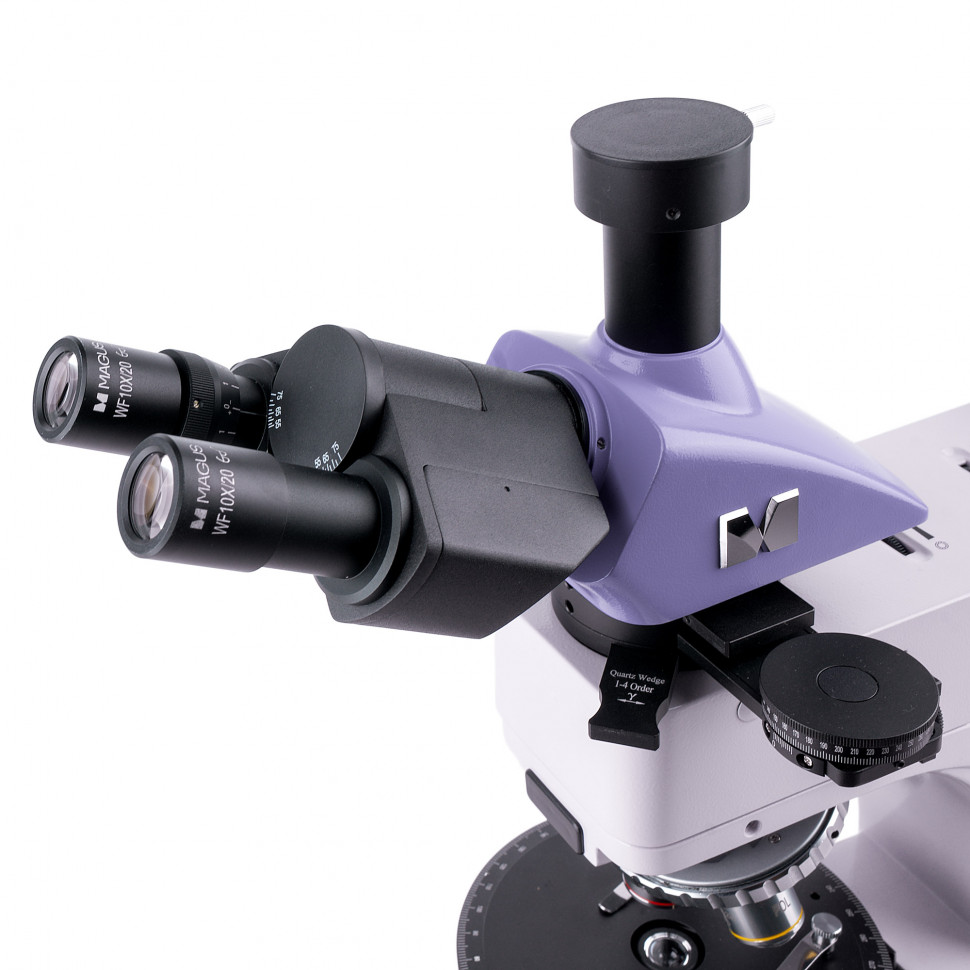

Тринокулярная насадка Зидентопф с углом наклона 30° имеет вертикальный канал для цифровой камеры. Переключатель делит световой поток в соотношении 100/0 или 0/100 — либо весь свет идет на камеру для съемки и измерений, либо полностью направляется в окулярные тубусы для визуального наблюдения. Промежуточного варианта нет, что исключает одновременное визуальное наблюдение и съемку, но обеспечивает максимальную яркость изображения в каждом из режимов. Диоптрийная коррекция ±5 на левом тубусе компенсирует разницу зрения между глазами. Межзрачковое расстояние регулируется раздвижением тубусов.

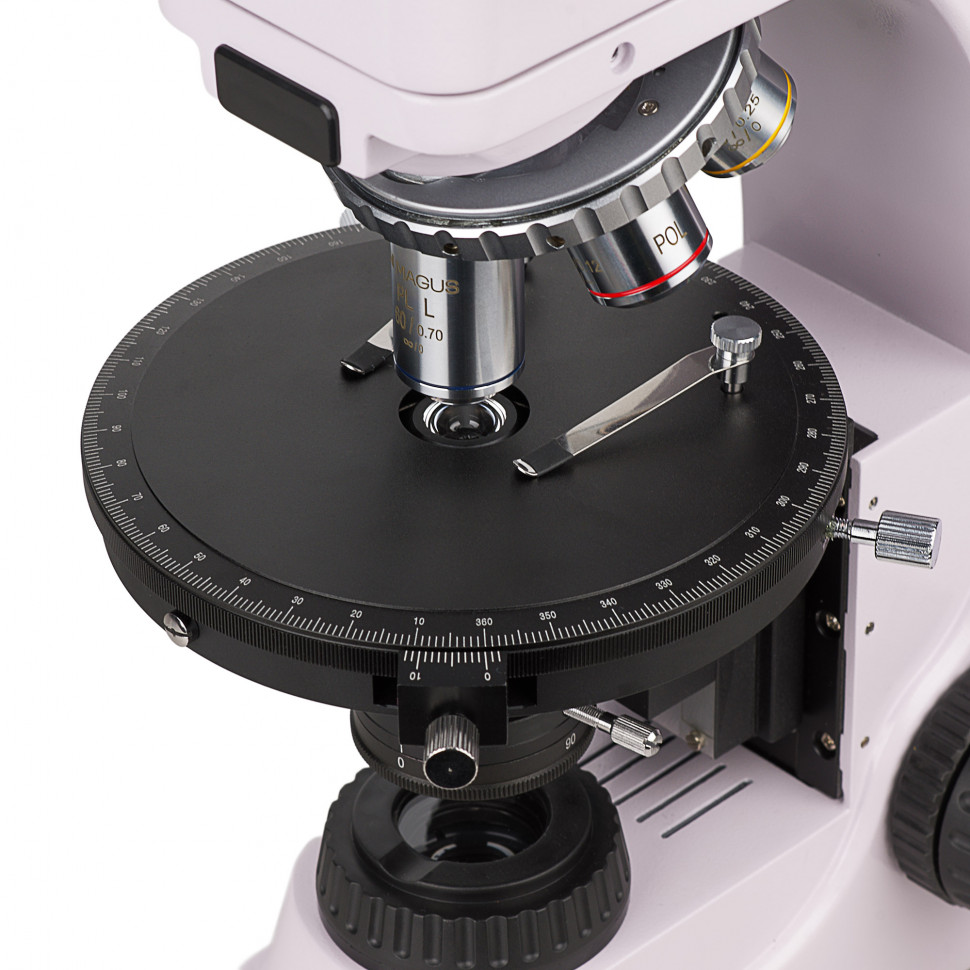

Предметный столик диаметром 150 мм вращается на 360° и фиксируется в любом положении. Круговая шкала градуирована через 1°, нониус позволяет отсчитывать угол с точностью до 0,1°. При исследовании анизотропных минералов и кристаллов вращение столика изменяет ориентацию образца относительно плоскости поляризации света, что проявляется как изменение яркости и интерференционной окраски. Угол, при котором анизотропный участок становится наиболее темным (угол погасания), связан с кристаллографической ориентацией и служит диагностическим признаком. Центрировочные винты столика совмещают центр вращения с оптической осью микроскопа — без этого при вращении образец будет смещаться из поля зрения.

Коаксиальная фокусировка с раздельными рукоятками грубой и тонкой наводки расположена в нижней части штатива. Грубая фокусировка перемещает предметный столик на 21 мм с шагом 39,8 мм на оборот и имеет регулировку жесткости хода и механизм блокировки для фиксации рабочей высоты. Тонкая фокусировка обеспечивает шаг 0,002 мм, что необходимо при работе с иммерсионными объективами высокой апертуры и малой глубиной резкости. Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность фокусировки.

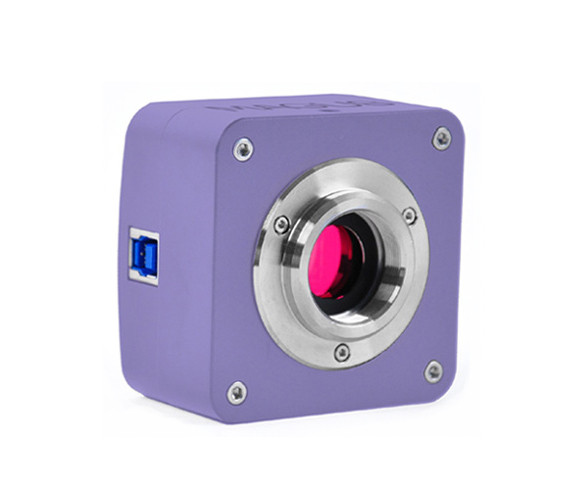

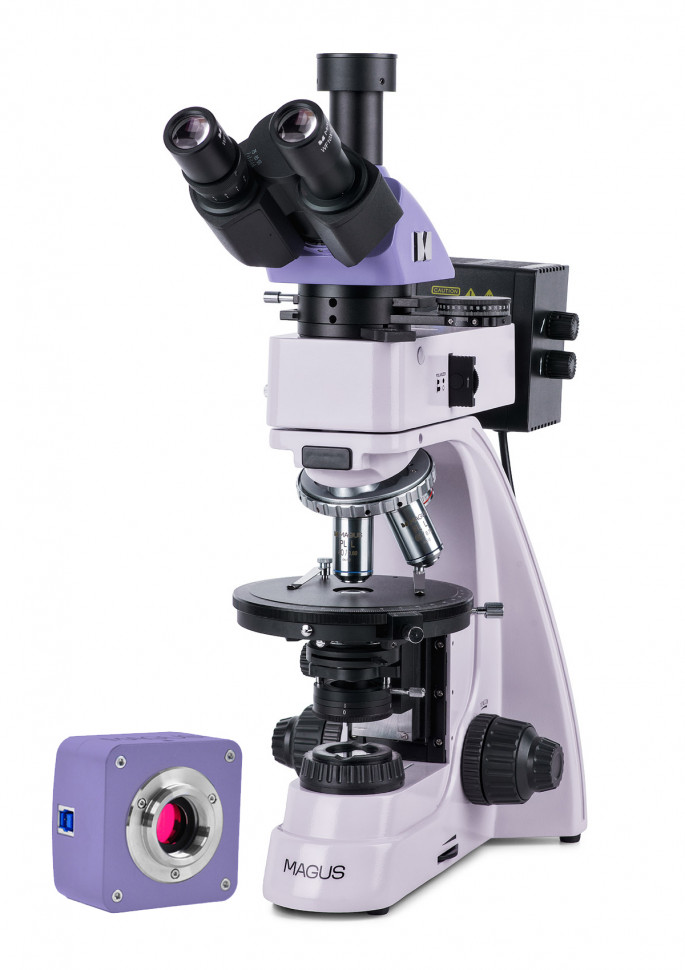

Цифровая камера MAGUS CBF70

В комплект входит цифровая камера с цветным сенсором SONY Exmor CMOS формата 4/3" (17,4×13,0 мм). Физический размер сенсора значительно превышает типичные для микроскопных камер форматы 1/2" или 2/3", что обеспечивает низкий уровень шума и высокую чувствительность при слабом освещении — актуально при работе в поляризованном свете со скрещенными поляризаторами, когда яркость падает. Разрешение 5280×3956 пикселей (20,9 Мп) при размере пикселя 3,3 мкм позволяет детализировать структуры размером в несколько микрометров при увеличении 100–600x. Динамический диапазон 72 дБ передает градации яркости интерференционных цветов без пересветов и провалов в тенях.

Камера поддерживает несколько режимов разрешения и частоты кадров. Максимальное разрешение 5280×3956 доступно при 25 кадров в секунду в 12-битном режиме и 49 к/с в 8-битном — оптимально для фотосъемки с высокой детализацией. Режим 2640×1978 работает на частоте 55 к/с (12 бит) или 115 к/с (8 бит), подходит для видеозаписи медленных процессов. Режим 1760×1318 при 117 к/с (12 бит) или 240 к/с (8 бит) используют для наблюдения быстрых изменений, хотя в поляризационной микроскопии такая частота требуется редко. Время выдержки регулируется от 0,1 мс до 15 с: короткая выдержка фиксирует подвижные объекты без смаза, длинная накапливает сигнал при слабом освещении. Баланс белого и экспозиция настраиваются автоматически или вручную.

Камера подключается к компьютеру через интерфейс USB 3.2 Gen 2 (Type-C) со скоростью передачи до 10 Гбит/с, что обеспечивает передачу полнокадровых изображений без задержек. Программное обеспечение MAGUS View позволяет управлять параметрами съемки, сохранять фото в форматах JPG, BMP, PNG, TIF и видео в WMV, AVI, H264, H265, выполнять линейные и угловые измерения после калибровки. Камера крепится через адаптер C-mount 1x в вертикальный канал тринокулярной насадки. Адаптер 1x передает изображение без дополнительного увеличения, что минимизирует виньетирование и потерю яркости по краям поля.

Кому подойдет

MAGUS Pol D850 рассчитан на специалистов, работающих с анизотропными материалами. Минералоги и петрографы используют микроскоп для диагностики породообразующих минералов в шлифах и определения состава горных пород по оптическим константам. Кристаллографы исследуют монокристаллы и поликристаллические агрегаты, определяют сингонию, оптический знак и параметры индикатрисы. Геологи применяют поляризационную микроскопию для изучения текстур и структур пород, выявления деформационных и метаморфических процессов. В материаловедении метод используют для контроля ориентации и напряженного состояния полимерных пленок, волокон, жидких кристаллов. Биологи выявляют биорефрингентные структуры — коллаген в соединительной ткани, амилоидные отложения, миофибриллы мышечных волокон, крахмальные зерна. Криминалисты идентифицируют волокна, стекла, лакокрасочные покрытия по оптическим свойствам.

Микроскоп требует специальной подготовки: необходимо понимание принципов поляризационной оптики, умение настраивать освещение по Кёлеру, работать с компенсаторами и интерпретировать интерференционные фигуры. Производитель указывает уровень сложности сборки и настройки как высокий — система предполагает первоначальную юстировку и периодическую проверку центрировок. Прибор предназначен для лабораторного использования в стационарных условиях.

Что важно знать заранее

Поляризационная микроскопия требует специфической подготовки образцов. Для проходящего света необходимы тонкие прозрачные шлифы стандартной толщины — обычно 30 мкм для петрографии, 10–20 мкм для биологии. Толщина влияет на цвет интерференции: слишком толстый препарат даст интерференцию высокого порядка с блеклыми цветами, слишком тонкий не покажет характерную окраску. Биологические срезы заключают в среду с известным показателем преломления без покровного стекла либо с учетом того, что объективы рассчитаны на работу без него. Для отраженного света поверхность аншлифа должна быть отполирована до зеркального блеска — неровности и царапины создают рассеяние и мешают наблюдению.

При делении светового потока 100/0 или 0/100 одновременное визуальное наблюдение и цифровая съемка невозможны — необходимо переключаться между режимами. Это упрощает конструкцию и обеспечивает полную яркость изображения, но требует перестройки рабочего процесса: сначала визуальный поиск и настройка, затем переключение на камеру для фиксации.

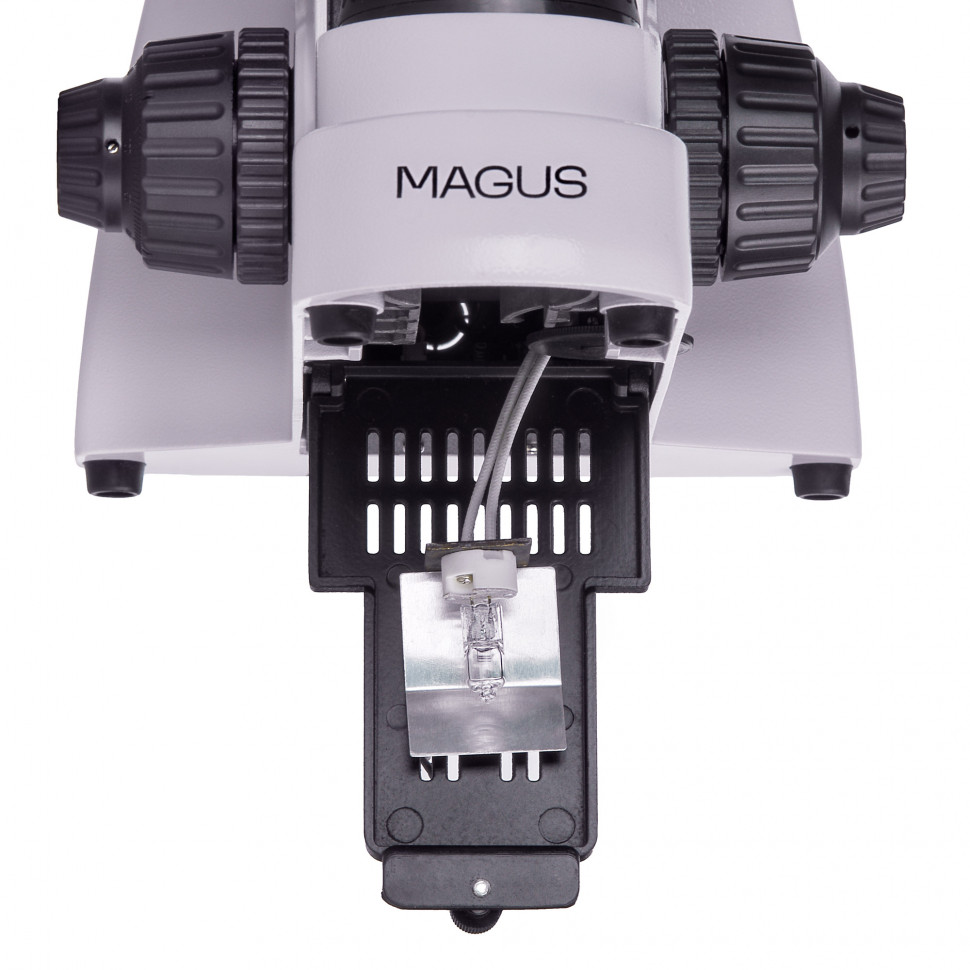

Галогенное освещение создает теплый спектр, комфортный для глаз при длительной работе, но требует коррекции цветовой температуры при цифровой съемке для корректной передачи интерференционных цветов. Программное обеспечение камеры позволяет настроить баланс белого вручную по эталонному серому полю.

Объективы высокой кратности (40x и 60x) имеют малое рабочее расстояние — 3,98 и 2,03 мм соответственно. При фокусировке фронтальная линза объектива приближается к поверхности препарата на расстояние менее 2 мм, что требует аккуратности. Подпружиненная оправа защищает оптику, но не исключает повреждение препарата. Рекомендуется начинать фокусировку с малого увеличения и переходить к большому после грубой наводки.

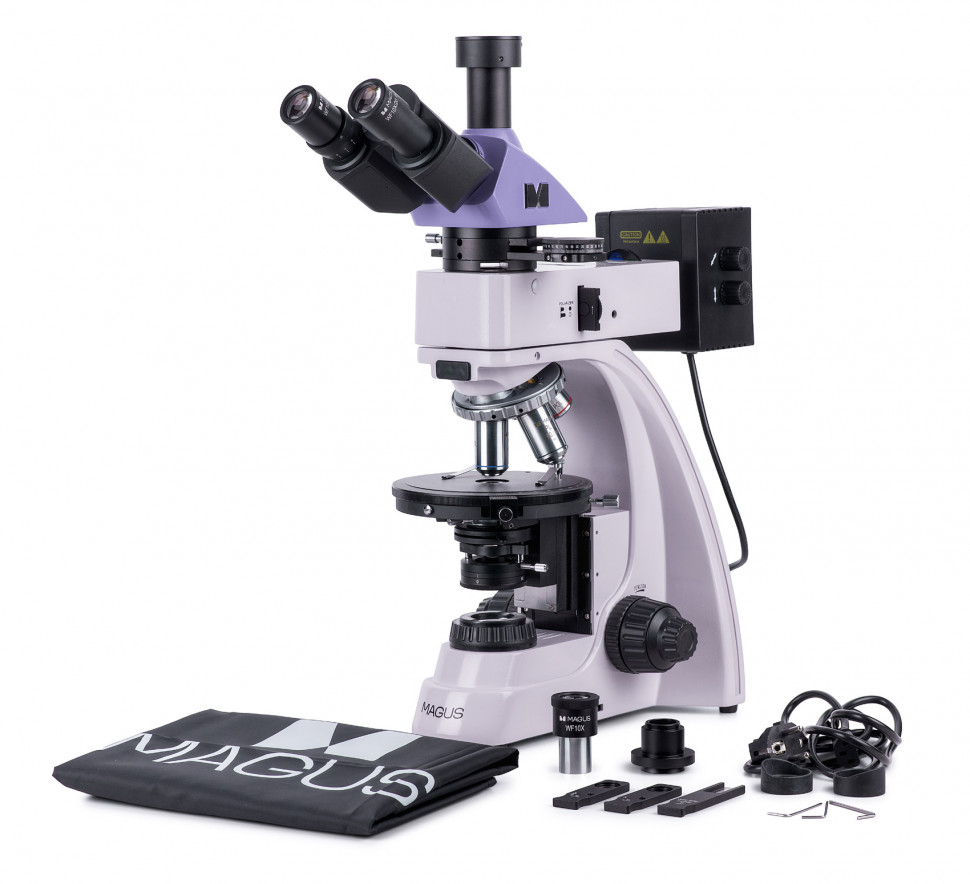

Комплектация

• Цифровая камера MAGUS CBF70 — 20,9 Мп, сенсор SONY Exmor CMOS 4/3", USB 3.2 Gen 2, кабель, ПО MAGUS View, документация
• Штатив — цельнолитой алюминиевый корпус с источником питания, осветителями проходящего и отраженного света, конденсором Аббе NA 1,25, механизмом коаксиальной фокусировки, вращающимся центрируемым предметным столиком Ø150 мм, пятигнездным револьвером с центрируемыми гнездами
• Тринокулярная насадка Зидентопф — угол 30°, деление светового потока 100/0 или 0/100, диоптрийная коррекция ±5 на левом тубусе

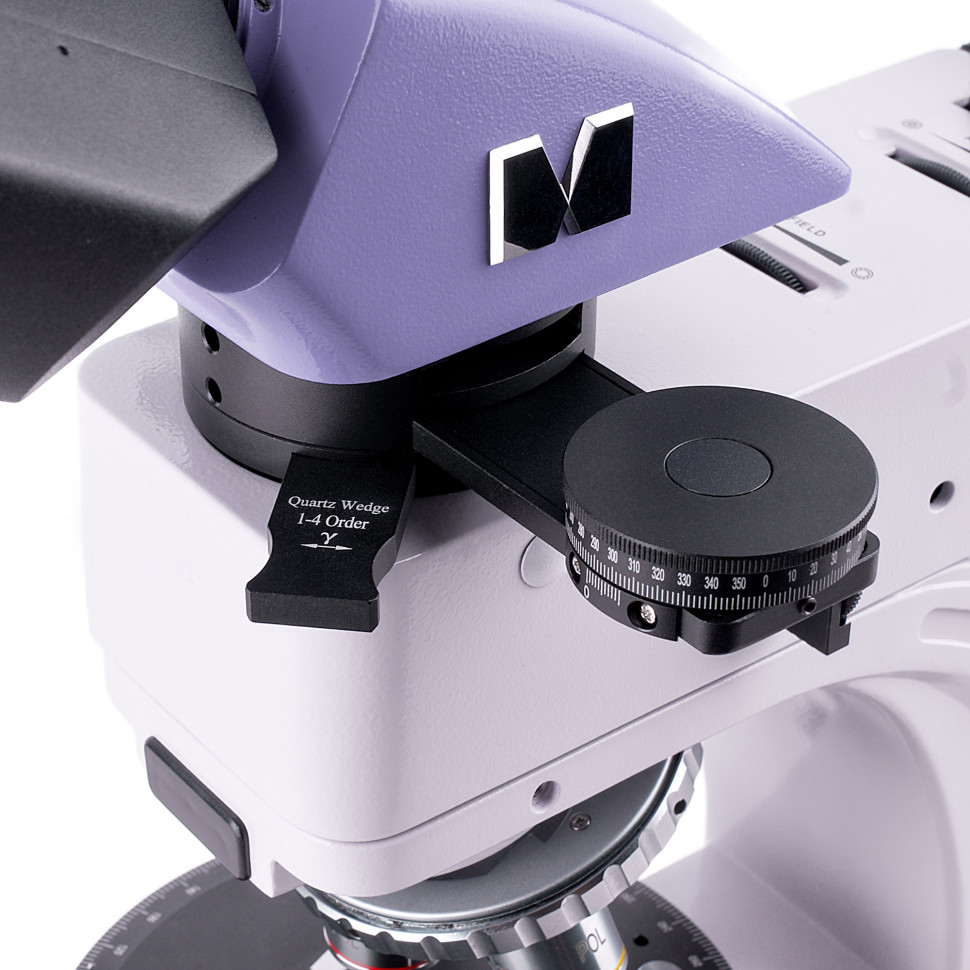

• Промежуточная насадка — встроенный вращающийся анализатор с нониусом 0,1°, линза Бертрана, слот для компенсаторов
• Объективы планахроматические — PL 5x/0,12 (WD 26,1 мм), PL 10x/0,25 (5,0 мм), PL 40x/0,6 подпружиненный (3,98 мм), PL 60x/0,7 подпружиненный (2,03 мм), скорректированы на бесконечность, без внутренних напряжений, для работы без покровного стекла
• Окуляры — 10x/20 мм (2 шт.), 10x/20 мм с перекрестьем, 10x/20 мм со шкалой

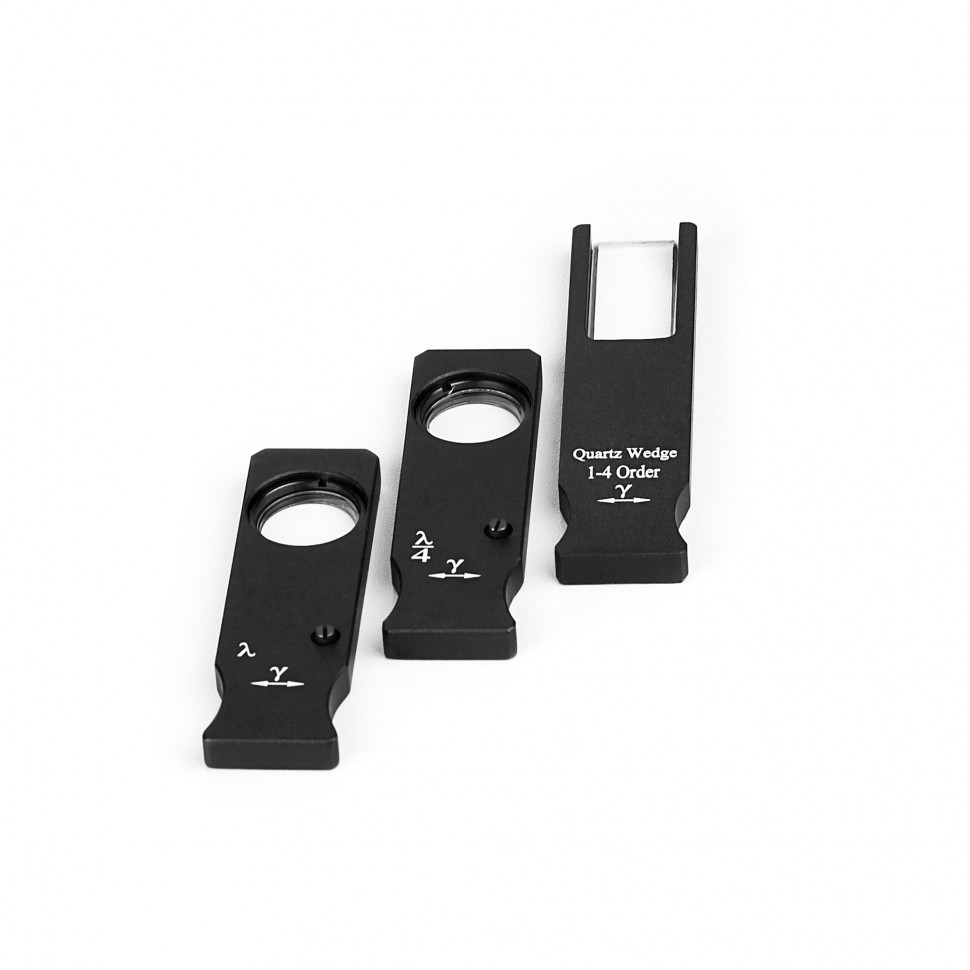

• Компенсаторы — λ (полная волна), λ/4 (четверть волны), кварцевый клин
• Светофильтры для отраженного света — матовый, желтый, зеленый, синий
• Адаптер C-mount 1x — для установки камеры без дополнительного увеличения
• Ключ-шестигранник, сетевой шнур, пылезащитный чехол, инструкция, гарантийный талон

Комплект полностью готов к работе после сборки и юстировки. Для повседневной работы потребуются предметные стекла, среда для заключения препаратов, калибровочный слайд для настройки измерительных функций камеры. Шлифы и аншлифы изготавливаются специализированными методами и в комплект не входят.

Рекомендуемые аксессуары

Опциональные объективы PL 2,5x/0,07, PL 50x/0,7, PL 80x/0,8 и PL 100x/0,85 расширяют диапазон увеличения до 25–1000 крат и перекрывают промежуточные значения, полезные при изучении объектов разного размера. Окуляры 16x и 20x увеличивают максимальную кратность до 1600 и 2000 соответственно — применяйте их с объективами высокой апертуры, чтобы избежать пустого увеличения. Окуляр 10x со шкалой с ценой деления 0,1 мм позволяет выполнять линейные измерения визуально, без использования камеры. Препаратоводитель упрощает точное перемещение препарата по полю зрения при изучении крупных образцов и картировании. Калибровочный слайд с эталонными размерами необходим для корректной работы измерительных инструментов программного обеспечения. Иммерсионное масло для объектива 100x (если приобретается опционально) увеличивает апертуру и разрешение за счет заполнения пространства между фронтальной линзой и препаратом.

Итог

MAGUS Pol D850 — специализированный инструмент для поляризационной микроскопии с возможностью работы в проходящем и отраженном свете. Планахроматическая оптика без внутренних напряжений, скорректированная на бесконечность, вращающийся столик с точностью отсчета 0,1°, анализатор с такой же точностью, линза Бертрана и три компенсатора обеспечивают полный набор средств для количественного анализа анизотропных материалов. Профессиональная цифровая камера с большим сенсором 4/3" и разрешением 20,9 Мп позволяет документировать интерференционные картины и выполнять измерения. Микроскоп предназначен для лабораторий минералогии, петрографии, кристаллографии, материаловедения и биологии, где требуется определение оптических констант, выявление биорефрингентных структур и контроль напряженного состояния материалов.
