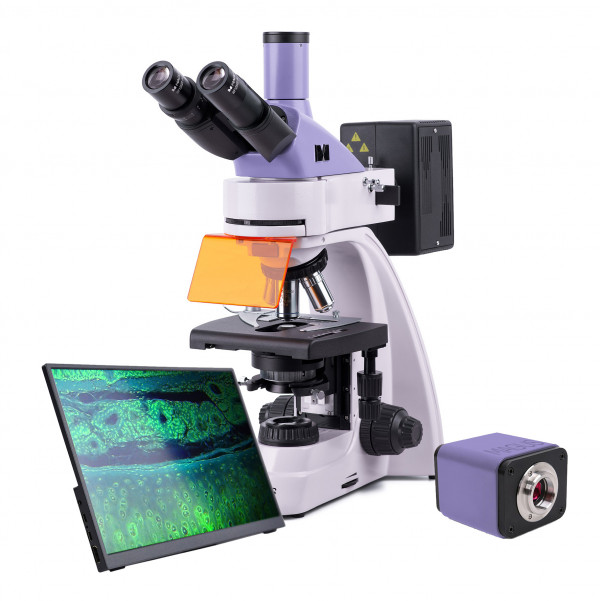

Микроскоп люминесцентный цифровой MAGUS Lum D400 LCD

MAGUS Lum D400 LCD — люминесцентная микроскопия с цифровой визуализацией 4K

Микроскоп люминесцентный цифровой MAGUS Lum D400 LCD предназначен для исследования препаратов методом флуоресценции в отраженном свете и методом светлого поля в проходящем свете. В комплект входит цифровая камера 8 Мпикс с автономной работой через HDMI и монитор 13,3" с разрешением 4K. Оптическая система построена на планахроматических и микрофлюарных объективах, скорректированных на бесконечность. Четыре канала возбуждения флуоресценции (UV, V, B, G) с ртутной лампой 100 Вт обеспечивают работу с широким спектром флуоресцентных красителей.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Флуоресцентная микроскопия позволяет наблюдать объекты, излучающие вторичное свечение под воздействием света определенной длины волны. Препарат облучается коротковолновым светом через один из четырех фильтров возбуждения: ультрафиолетовый (320–380 нм), фиолетовый (380–415 нм), синий (450–490 нм) или зеленый (495–555 нм). Объект, окрашенный соответствующим флуорохромом или обладающий естественной автофлуоресценцией, отвечает свечением с большей длиной волны, которое проходит через запирающий фильтр к наблюдателю и камере. Ртутная лампа 100 Вт создает яркое возбуждающее излучение с широким спектром и характерными пиками, что обеспечивает эффективную работу с разными типами флуорохромов. Фонарь лампы с центрировкой в трех плоскостях позволяет точно настроить положение источника для равномерного освещения поля зрения по Кёлеру. Дополнительно микроскоп работает в проходящем свете методом светлого поля с галогенной лампой 12 В/30 Вт и конденсором Аббе NA 1,25, что расширяет возможности исследования одного и того же образца в разных режимах без перестановки препарата.

Точность и повторяемость

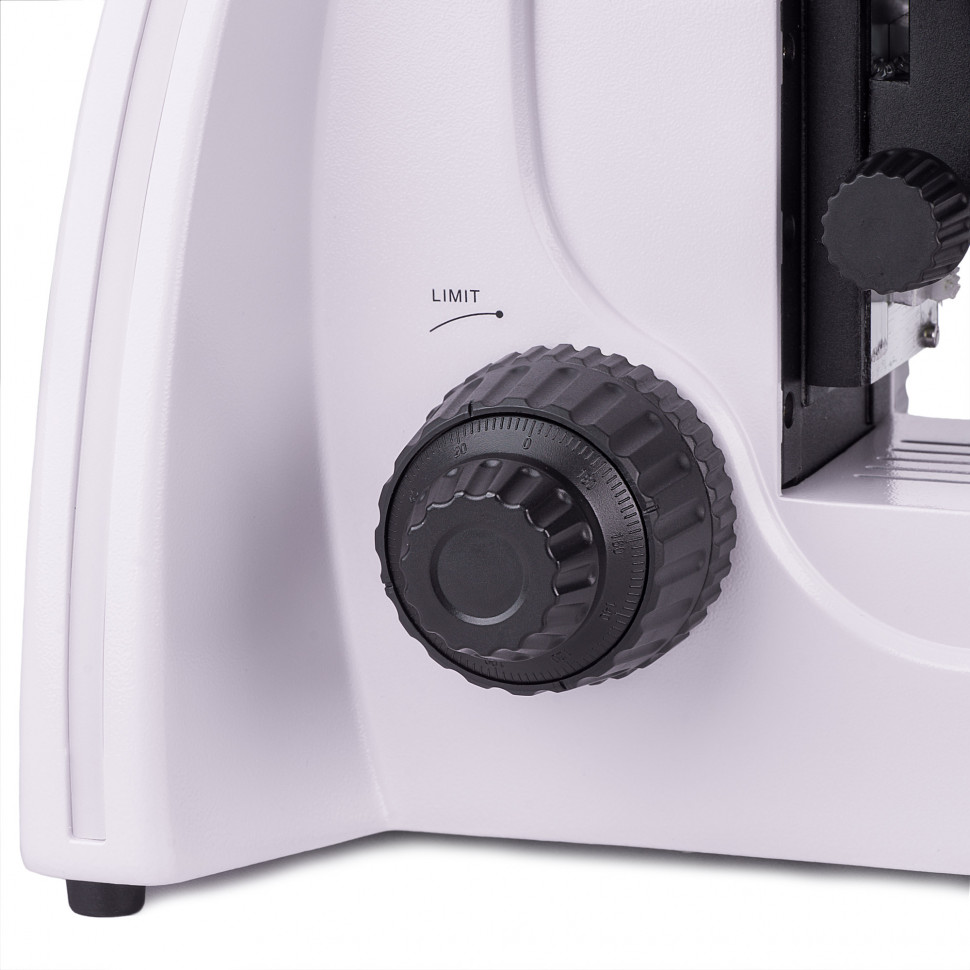

Двухкоординатный механический предметный столик размером 180×150 мм с диапазоном перемещения 75×50 мм обеспечивает точное позиционирование препарата и возможность вернуться к заданной области образца. Столик выполнен без выдвижной рейки по оси X, механизм с ременной передачей обеспечивает плавное перемещение без рывков. Коаксиальная фокусировка разделена на грубую (21 мм хода, 39,8 мм/оборот) с механизмами блокировки и регулировки жесткости и тонкую (шаг 0,002 мм). Такая точность фокусировки критична при работе с объективами высоких кратностей, где глубина резкости не превышает долей микрометра. Объективы и окуляры скорректированы на бесконечность, что позволяет встраивать в оптический путь дополнительные модули без изменения положения фокуса. Револьверное устройство на 5 позиций повернуто от наблюдателя: при смене объектива пространство над столиком остается свободным, а используемый объектив виден оператору.

Область применения

Микроскоп применяется для исследования биологических препаратов, окрашенных флуоресцентными красителями, в задачах микробиологии, иммунологии, цитологии и молекулярной биологии. Четыре канала возбуждения покрывают потребности работы с распространенными флуорохромами. Цифровая система с камерой 8 Мпикс и монитором 4K обеспечивает фиксацию флуоресцентного изображения в формате фото и видео, измерения через программное обеспечение и групповой просмотр без необходимости наблюдения через окуляр. Камера работает автономно через HDMI без подключения к компьютеру или подключается к ПК через USB 3.0 и Wi-Fi. Возможность переключения между флуоресценцией и светлым полем без смены препарата позволяет сопоставлять данные разных методов наблюдения на одном образце.

Конструкция и технологии

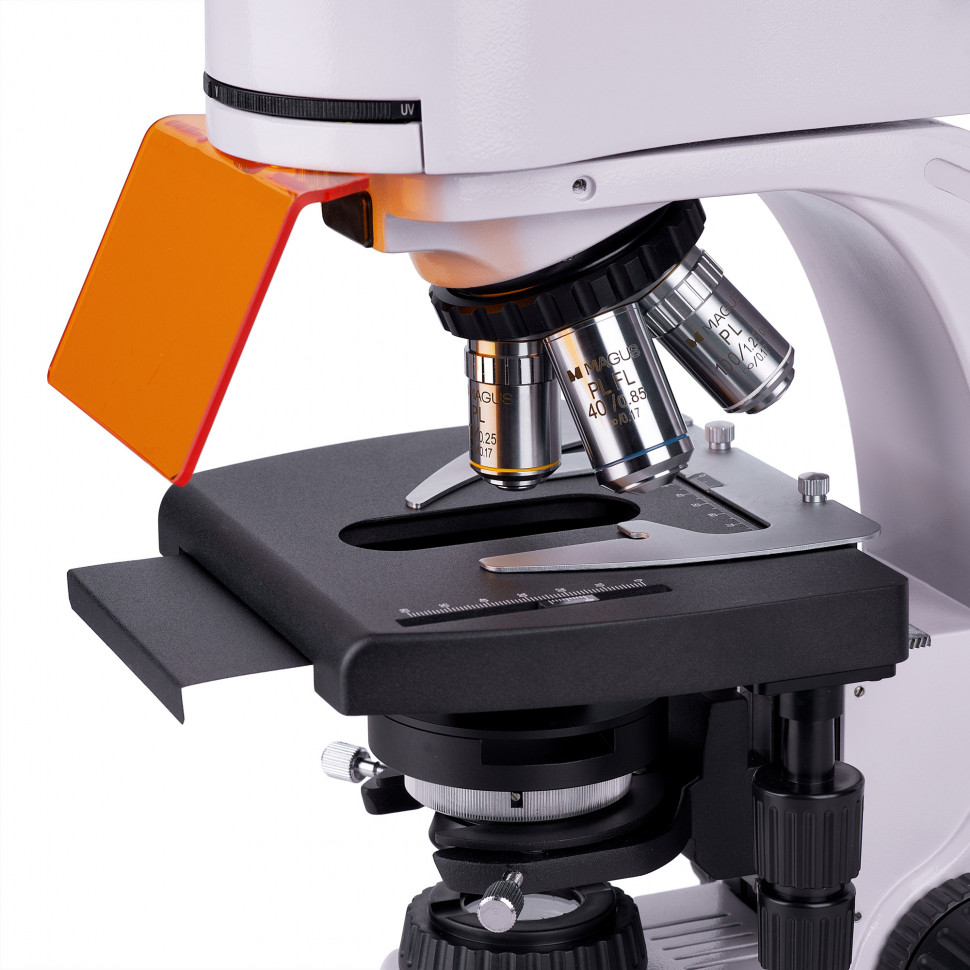

Оптическая система построена на планахроматических и микрофлюарных объективах с коррекцией на бесконечность и парфокальной высотой 45 мм. В базовой комплектации: PL 4x/0,10 (рабочее расстояние 19,8 мм), PL 10x/0,25 (5,0 мм), PL FL 40x/0,85 (0,42 мм, подпружиненный), PL 100x/1,25 (0,36 мм, подпружиненный, иммерсионный). Объектив-микрофлюар 40x с числовой апертурой 0,85 предназначен для работы в режиме флуоресценции. Иммерсионный объектив 100x с апертурой 1,25 обеспечивает максимальное разрешение системы при использовании иммерсионного масла. Подпружиненная оправа защищает фронтальную линзу объектива и препарат от повреждения при касании. Конденсор Аббе NA 1,25 центрируется и регулируется по высоте, оснащен регулируемой апертурной диафрагмой и слотом типа «ласточкин хвост» для установки слайдеров темного поля или фазового контраста. Освещение по Кёлеру настраивается независимо для отраженного и проходящего света с помощью апертурной и ирисовой полевой диафрагм.

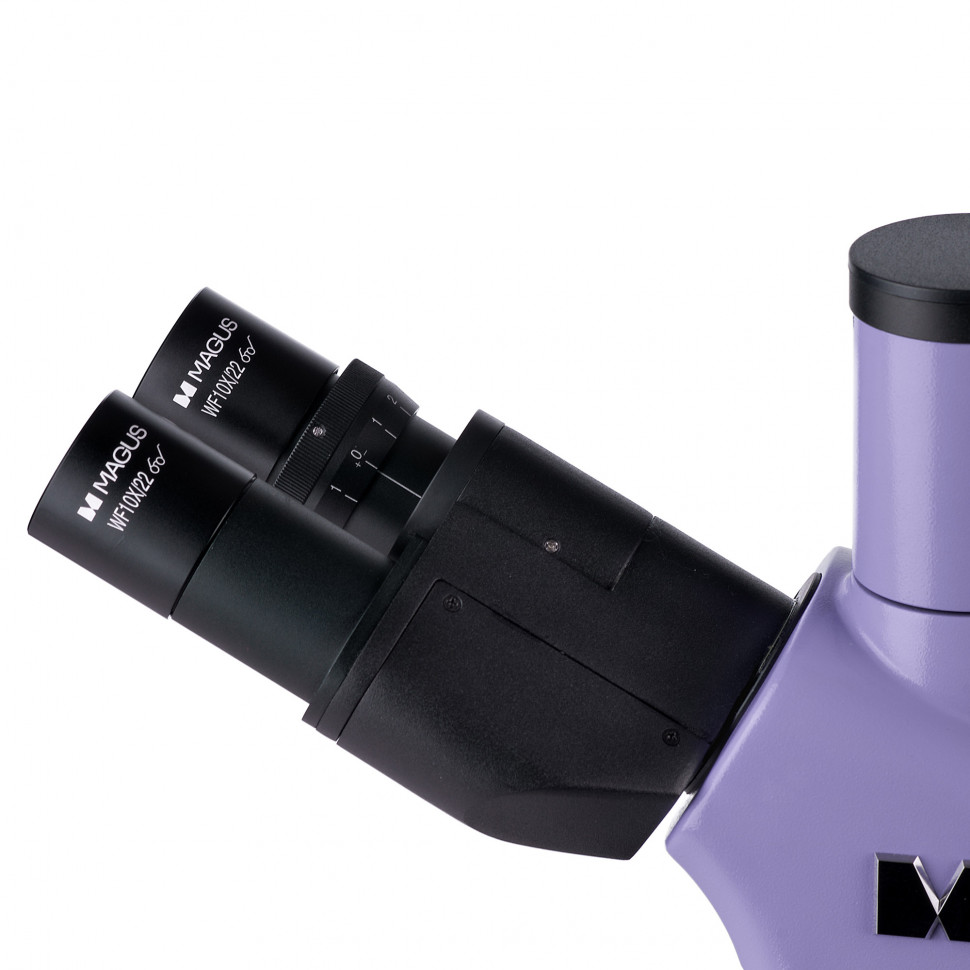

Тринокулярная насадка выполнена по схеме Зидентопф с вращением тубусов на 360° и углом наклона 30°. Межзрачковое расстояние регулируется в диапазоне 48–75 мм. Окуляры 10x/22 мм с удаленным зрачком 10 мм снижают утомляемость при длительной работе. Камера устанавливается в вертикальный канал визуализации через переходник C-mount, визуальное наблюдение через окуляры и цифровая съемка доступны одновременно. Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность оптического тракта.

Цифровая камера MAGUS CHD40 оснащена сенсором Sony Exmor/Starvis CMOS 1/1,2" (11,14×6,26 мм) с разрешением 8 Мпикс и размером пикселя 2,9×2,9 мкм. Встроенный ИК-фильтр ограничивает спектральный диапазон 380–650 нм. Камера формирует изображение в разрешении 4K (3840×2160) через интерфейсы HDMI 1.4 и USB 3.0 и в разрешении Full HD (1920×1080) через Wi-Fi. Кадровая частота 30 fps при любом разрешении обеспечивает плавное наблюдение и перемещение препарата без задержек. Время выдержки регулируется в диапазоне 0,014–1000 мс, что позволяет адаптировать камеру к яркости флуоресценции. Монитор MAGUS MCD40 с диагональю 13,3", разрешением 4K и матрицей IPS обеспечивает углы обзора 178°/178°, яркость 400 кд/м² и контрастность 1000:1.

Кому подойдет

Микроскоп рассчитан на специалистов, работающих с флуоресцентными методами исследования в микробиологических, иммунологических, цитологических и молекулярно-биологических лабораториях. Уровень сложности настройки указан как высокий: центрировка ртутной лампы в трех плоскостях, настройка освещения по Кёлеру в двух направлениях и работа с иммерсионным объективом требуют профессиональной подготовки. Цифровая система с тремя интерфейсами подключения и возможностью автономной работы подходит для задач, где необходима фиксация флуоресцентного изображения, измерения объектов и групповой просмотр. Наличие в комплекте монитора 4K исключает необходимость дополнительных вложений в систему визуализации на этапе запуска.

Что важно знать заранее

Флуоресцентная микроскопия требует препаратов, окрашенных соответствующими флуорохромами, или объектов с естественной автофлуоресценцией. Выбор канала возбуждения (UV, V, B, G) определяется спектром поглощения используемого красителя. Ртутная лампа имеет ограниченный срок службы и требует замены, процедура замены усложнена необходимостью повторной центрировки. Работа с иммерсионным объективом 100x требует использования иммерсионного масла (входит в комплект) и последующей очистки фронтальной линзы. Рабочее расстояние объективов высоких кратностей составляет 0,42 мм (40x) и 0,36 мм (100x), что требует точной настройки освещения и фокусировки. Камера устанавливается в канал визуализации, а не в окулярный тубус, что позволяет вести наблюдение и съемку одновременно, но исключает использование тубуса для других целей без снятия камеры. При работе через Wi-Fi разрешение снижается до Full HD вместо 4K.

Комплектация

Цифровая камера MAGUS CHD40 — сенсор 8 Мпикс, разрешение 4K, три интерфейса (HDMI, USB 3.0, Wi-Fi), автономная работа без ПК. В комплекте кабели HDMI и USB 3.0 (по 1,5 м), USB-мышь, карта памяти SD 32 ГБ, адаптер Wi-Fi, сетевой адаптер 12 В/1 А, флеш-накопитель с ПО.

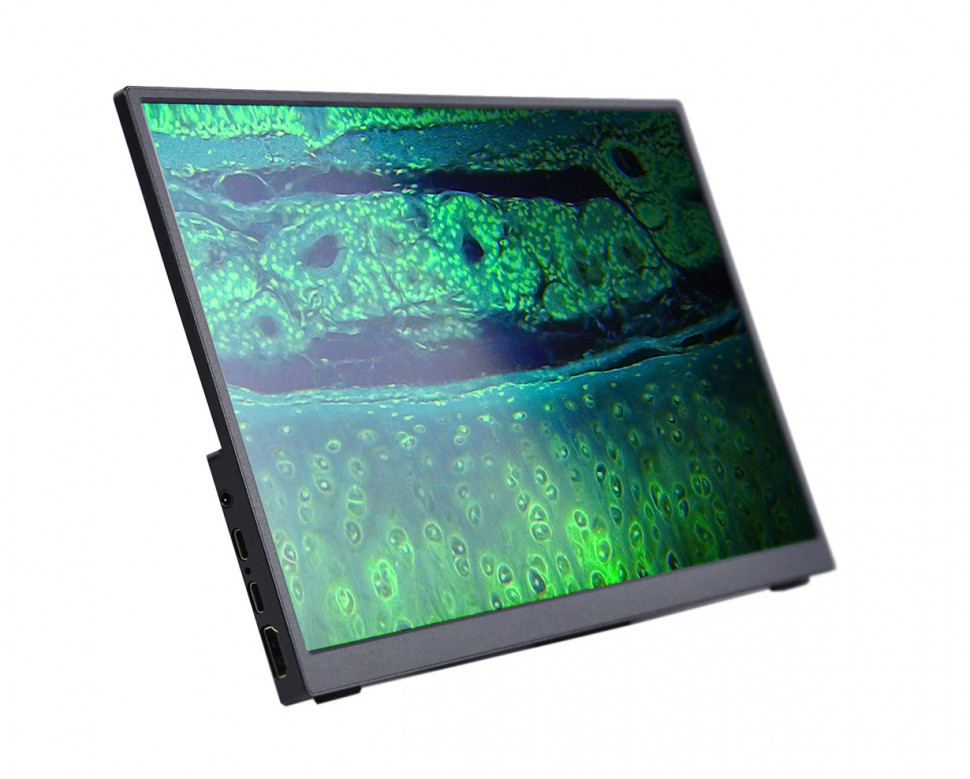

Монитор MAGUS MCD40 — диагональ 13,3", разрешение 4K, матрица IPS, подключение через HDMI.

Штатив с механизмами — цельнолитой алюминиевый корпус, коаксиальная фокусировка (грубая 21 мм и тонкая 0,002 мм), двухкоординатный столик 180×150 мм с перемещением 75×50 мм, револьвер на 5 объективов.

Конденсор Аббе NA 1,25 — центрируемый, с регулировкой по высоте, апертурной диафрагмой и слотом для слайдеров.

Люминесцентная насадка — фонарь ртутной лампы 100 Вт с центрировкой в трех плоскостях, блок поджига, 4 светофильтра возбуждения (UV, V, B, G), защитный экран, пластины светового барьера.

Тринокулярная визуальная насадка — схема Зидентопф, вращение на 360°, угол наклона 30°, межзрачковое расстояние 48–75 мм.

Объективы — PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85 (подпружиненный), PL 100x/1,25 (подпружиненный, иммерсионный). Все скорректированы на бесконечность.

Окуляры — 10x/22 мм с удаленным зрачком 10 мм (2 шт.), наглазники (2 шт.).

Переходник C-mount — для установки камеры в канал визуализации.

Иммерсионное масло — для работы с объективом 100x.

Сетевые шнуры, кабель питания фонаря лампы, пылезащитный чехол, документация. Комплект полностью готов к работе в режимах флуоресценции и светлого поля с цифровой визуализацией на мониторе 4K.

Рекомендуемые аксессуары

Фазово-контрастное устройство — конденсор и объективы с фазовыми кольцами для наблюдения неокрашенных прозрачных объектов без флуоресцентной метки.

Конденсоры темного поля — сухой (NA 0,9) и масляный иммерсионный (NA 1,36–1,25) для наблюдения объектов в рассеянном свете на темном фоне.

Устройство простой поляризации — поляризатор и анализатор для исследования анизотропных структур.

Дополнительные окуляры — 12,5x, 15x, 20x, 25x для расширения диапазона увеличения до 2500x при использовании иммерсионного объектива 100x.

Дополнительные объективы — PL FL 10x/0,35 (микрофлюар для флуоресценции с увеличенным полем зрения), PL 20x/0,40, PL 60x/0,80 для промежуточных увеличений.

Калибровочный слайд — для калибровки измерений в программном обеспечении камеры.

Итог

MAGUS Lum D400 LCD — профессиональная система для флуоресцентной микроскопии с цифровой визуализацией, готовая к работе сразу после распаковки. Четыре канала возбуждения, ртутная лампа 100 Вт, планахроматическая и микрофлюарная оптика на бесконечность, камера 8 Мпикс с автономной работой и монитор 4K в комплекте обеспечивают полный цикл наблюдения, фиксации и анализа флуоресцентных препаратов. Возможность переключения на проходящий свет и расширения методов контрастирования делает систему универсальной для задач лабораторной микроскопии.
