Микроскоп металлографический цифровой MAGUS Metal D600 BD

MAGUS Metal D600 BD — металлографический микроскоп с тремя методами контрастирования и камерой с охлаждением сенсора

Металлографический микроскоп MAGUS Metal D600 BD сочетает отражённый и проходящий свет, три метода контрастирования — светлое поле, тёмное поле и поляризацию — и цифровую камеру MAGUS CLM30 с элементом Пельтье. Это инструмент для исследования структуры металлов, сплавов, полупроводниковых шлифов, керамики и композитных материалов в металлургии, машиностроении, контроле качества и материаловедении.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Основной режим работы — отражённый свет с освещением 50 Вт, усиленным специально для тёмного поля. Светлое поле показывает общую структуру шлифа — границы зёрен после травления, фазовые включения, неметаллические примеси, качество полировки поверхности. Тёмное поле выявляет тонкие дефекты структуры — микротрещины, поры, царапины, границы зёрен без дополнительного травления, так как объект виден на тёмном фоне за счёт рассеянного света. Поляризация применяется для исследования анизотропных материалов — цветных металлов и сплавов после травления, минералов, керамики, полимеров: разные фазы и кристаллографические ориентации окрашиваются в разные цвета, структура становится контрастной без предварительной подготовки красителями. Все три метода доступны без смены объективов — маркировка BD (bright/dark field) означает, что объективы рассчитаны на работу в светлом и тёмном поле одновременно. Освещение настроено по методу Кёлера: источник света, полевая и апертурная диафрагмы центрируются, что даёт равномерную освещённость поля зрения и высокий контраст изображения без бликов и виньетирования. Проходящий свет с галогенной лампой 30 Вт и конденсором Аббе с числовой апертурой 1,25 используется для исследования полупрозрачных объектов — тонких плёнок, образцов на фильтрах, срезов полимеров. Предметный столик оборудован стеклянной вставкой, через которую проходит свет снизу.

Формат наблюдения

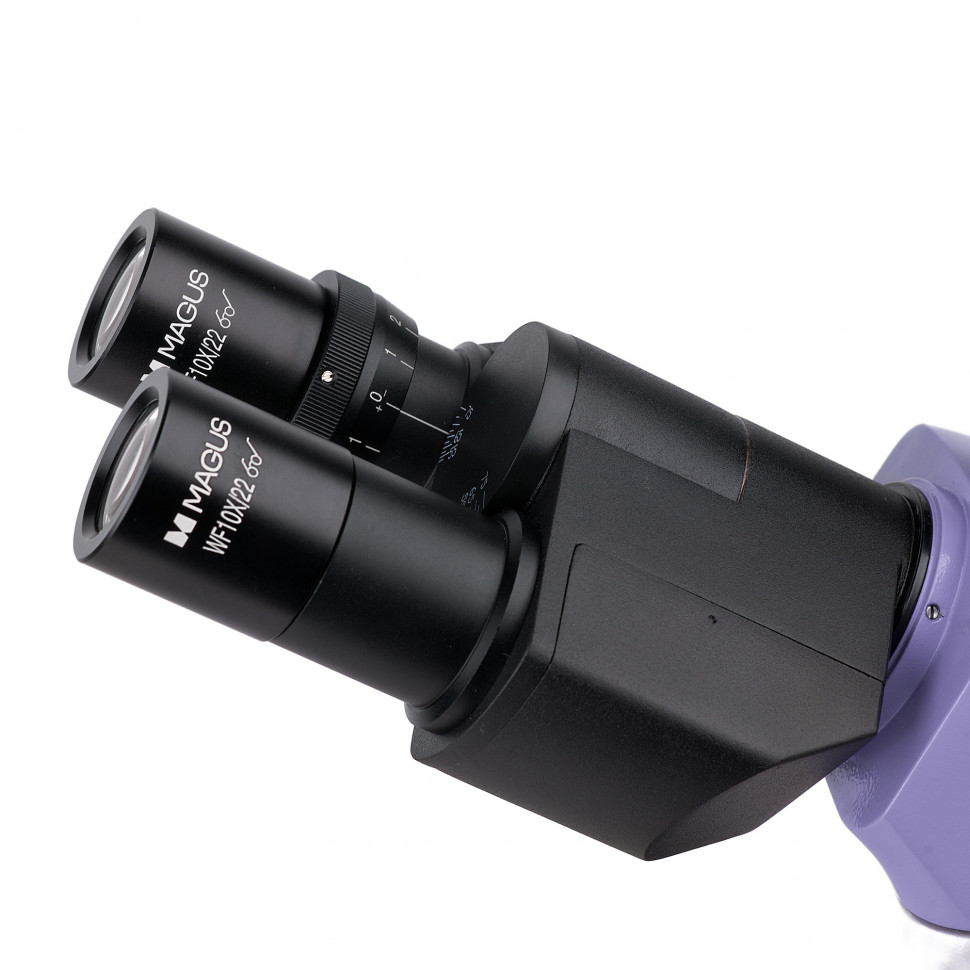

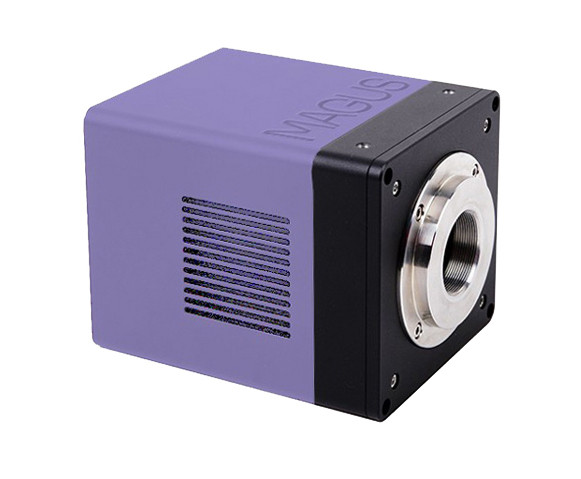

Тринокулярная насадка Зидентопф включает два окуляра для визуального наблюдения и отдельный канал визуализации для цифровой камеры. Делитель светового потока переключается между двумя положениями: 100/0 направляет свет полностью в окуляры для визуального контроля, 0/100 — полностью в камеру для съёмки и работы на экране. Одновременное наблюдение через окуляры и камеру невозможно — это осознанный компромисс в пользу максимальной яркости изображения в каждом из режимов. Камера MAGUS CLM30 формирует изображение 3840x2160 пикселей на сенсоре SONY Exmor CMOS размером 1/1,2 дюйма с разрешением 8,3 мегапикселя. Двухступенчатый элемент Пельтье охлаждает сенсор на 42 °C ниже комнатной температуры, снижая тепловой шум при длительной работе и позволяя использовать выдержки до 1 часа без потери качества. Это критично при работе с методом тёмного поля и поляризации, где освещённость ниже, чем в светлом поле, а также при съёмке слабоконтрастных структур. Интерфейс USB 3.0 передаёт данные со скоростью до 5 Гбит/с, видеозапись ведётся с частотой 45 кадров в секунду при полном разрешении 3840x2160 или 70 кадров в секунду при разрешении 1920x1080 — перемещение препарата по столику отображается плавно, без рывков и запаздывания. Программное обеспечение MAGUS View поддерживает фотосъёмку, видеозапись, измерение линейных и угловых размеров, ручную и автоматическую настройку экспозиции и баланса белого, переключаемую разрядность АЦП 8 или 12 бит для расширенного динамического диапазона.

Область применения

Микроскоп исследует непрозрачные образцы с плоской полированной поверхностью — шлифы металлов и сплавов, полупроводниковые пластины, керамические материалы, композиты, паяные и сварные соединения. Объекты должны иметь высокую отражательную способность и высоту не более 20 мм. MAGUS Metal D600 BD применяется для контроля качества продукции на металлургических и машиностроительных предприятиях, в инженерных лабораториях для исследования структуры материалов, в технических вузах для практических занятий по материаловедению и металлографии, в научных учреждениях для изучения фазового состава, дефектов структуры и поверхности. Возможность работы в проходящем свете расширяет диапазон задач на полупрозрачные плёнки, полимеры, биологические объекты на фильтрах.

Конструкция и технологии

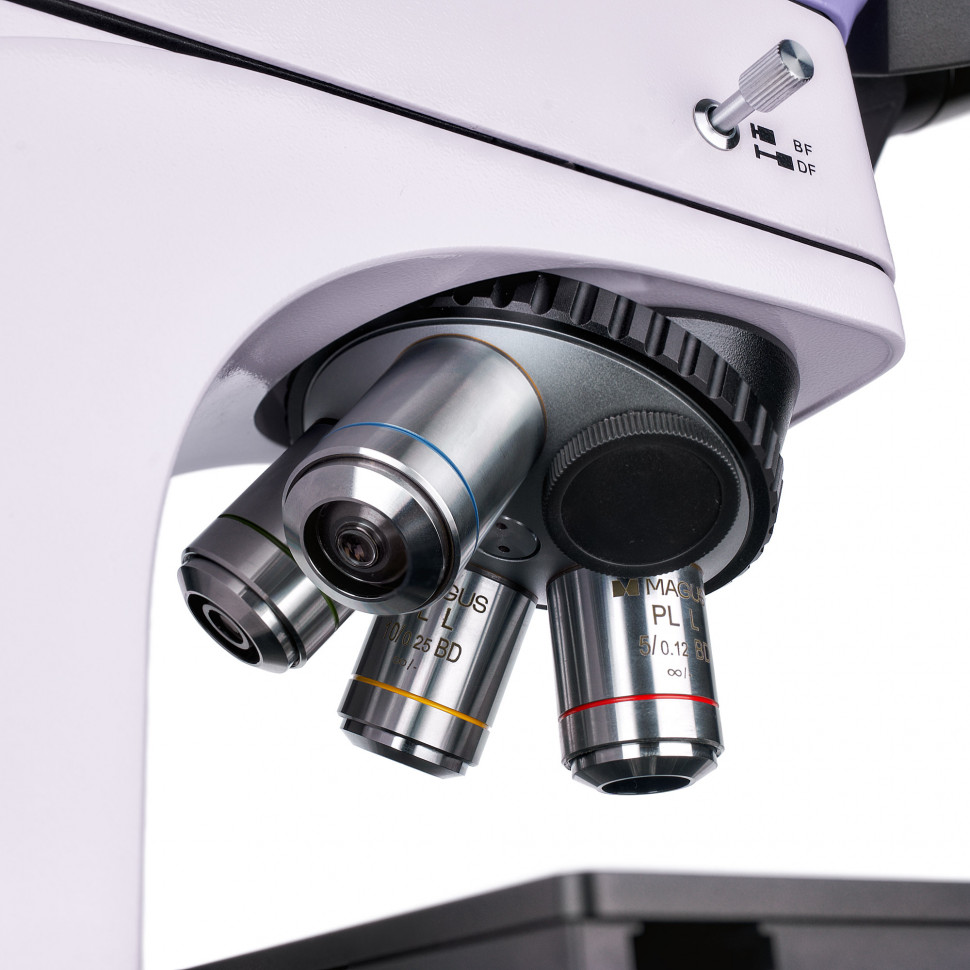

Объективы — планахроматы, скорректированные на бесконечность. Это означает, что световой поток после объектива идёт параллельным пучком, что позволяет встраивать дополнительные оптические элементы — анализаторы, светофильтры, делители — без потери качества изображения и необходимости перефокусировки. В базовой комплектации четыре объектива: PL L5х/0,12 BD с рабочим расстоянием 9,7 мм, PL L10х/0,25 BD — 9,3 мм, PL L20х/0,40 BD — 7,2 мм, PL L40х/0,60 BD — 3,0 мм. Рабочее расстояние уменьшается с ростом увеличения — это физическое свойство оптики, но для объектива 40x остаётся достаточным для работы с плоскими шлифами. Числовая апертура 0,60 у объектива 40x обеспечивает разрешение около 0,56 мкм, что позволяет различать тонкие структурные элементы — включения, границы зёрен, микродефекты. Увеличенное рабочее расстояние объективов по сравнению со стандартными биологическими планахроматами упрощает работу с объёмными образцами в допустимом диапазоне высоты. Окуляры 10x/22 мм с удалённым зрачком 10 мм обеспечивают комфортное наблюдение в очках. Диапазон увеличения в базовой комплектации — 50–400 крат, с опциональными окулярами до 2500 крат и объективами до 100x. Револьверное устройство на 5 гнёзд позволяет установить четыре комплектных объектива и один дополнительный.

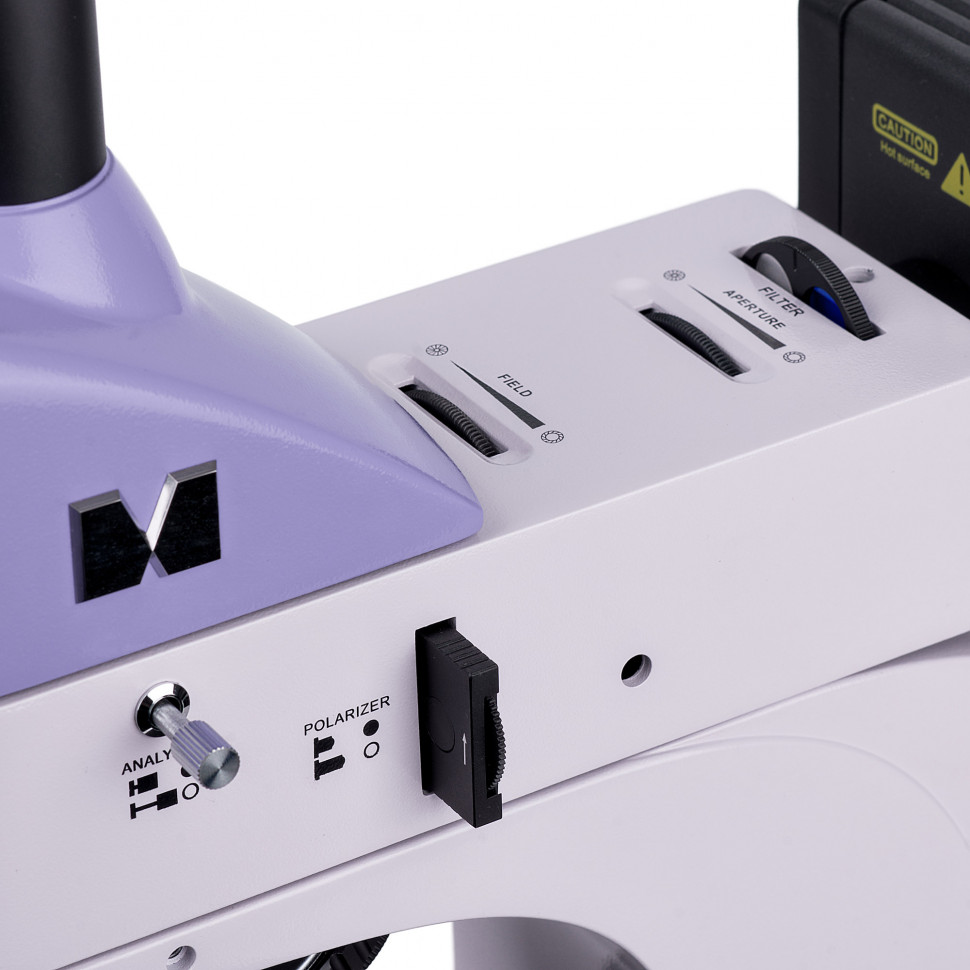

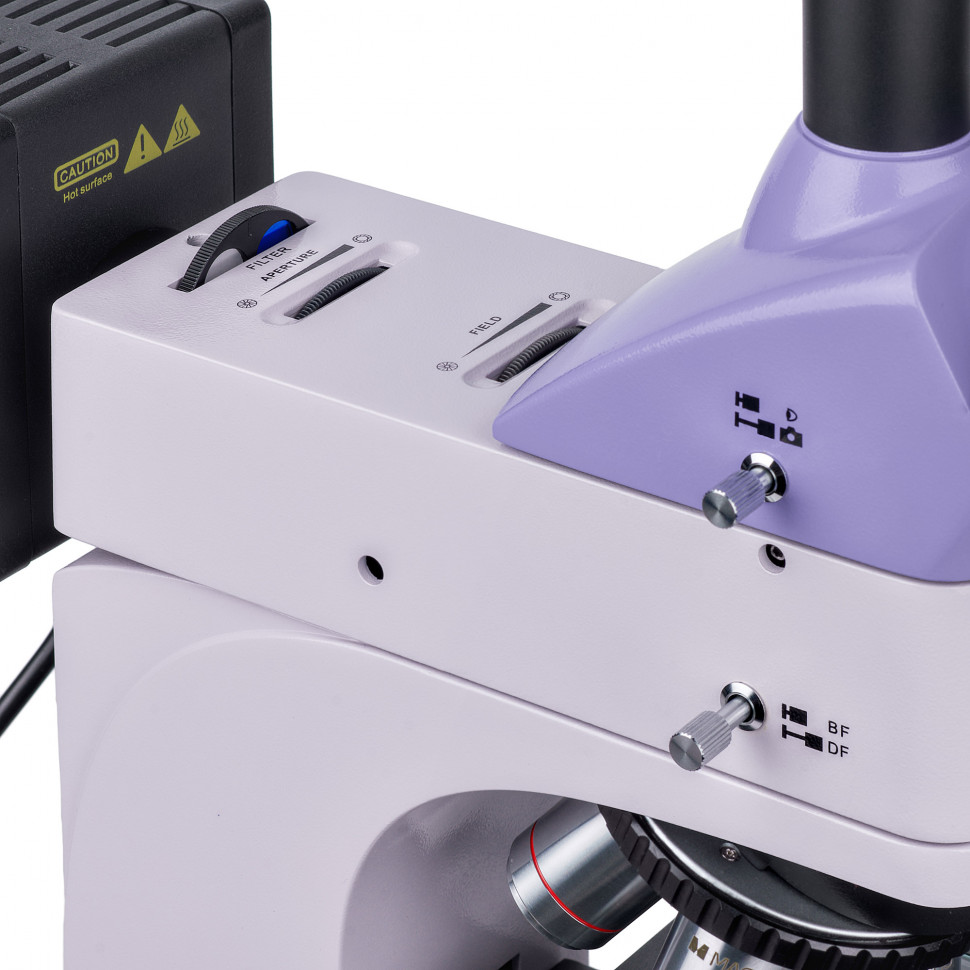

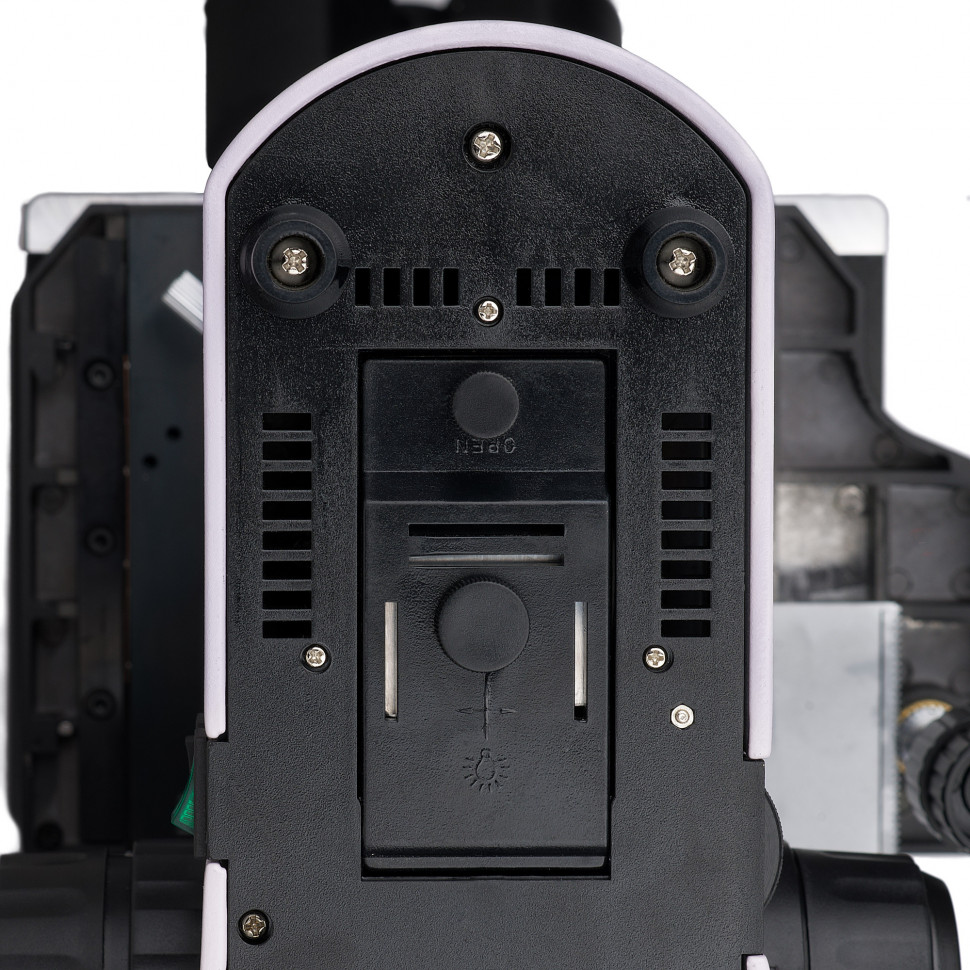

Осветительная система отражённого света включает устройство для работы в тёмном поле, встроенный анализатор и съёмный поляризатор для простой поляризации, центрируемые полевую и апертурную диафрагмы, центрируемый источник света, светофильтры — зелёный, голубой, жёлтый и матовый. Мощность галогенной лампы увеличена до 50 Вт для комфортной работы в тёмном поле, где освещённость объекта ниже, чем в светлом. Осветительная система проходящего света состоит из конденсора Аббе с числовой апертурой 1,25, регулируемого по высоте и центрируемого, откидной линзы конденсора для работы с объективами малого увеличения, апертурной и полевой диафрагм. Оба осветителя работают по методу Кёлера, обеспечивая равномерное освещение и максимальный контраст. Галогенные лампы тёплого спектра не утомляют зрение при длительной работе, яркость регулируется.

Предметный столик двухкоординатный механический размером 210x140 мм с диапазоном перемещения 75/50 мм. Координаты не градуированы, но механика обеспечивает плавное и точное перемещение образца. Фокусировка коаксиальная, расположена в нижней части корпуса по обе стороны: грубая — диапазон 25 мм с механизмом блокировки и регулировки жёсткости хода, тонкая — шаг 0,002 мм. Такая точность необходима для работы с объективами большого увеличения, где глубина резкости составляет доли микрометра. Корпус цельнолитой алюминиевый, обеспечивающий жёсткость конструкции и стабильность оптической оси при фокусировке и перемещении столика. Тринокулярная насадка наклонена под углом 30°, межзрачковое расстояние регулируется от 48 до 75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе.

Кому подойдёт

MAGUS Metal D600 BD — инструмент для специалистов, имеющих опыт работы с металлографическими микроскопами и знающих методы подготовки шлифов. Уровень сложности сборки и настройки высокий: требуется юстировка осветительной системы по методу Кёлера, центрировка источника света, полевой и апертурной диафрагм, настройка конденсора проходящего света, установка и юстировка анализатора и поляризатора. Микроскоп ориентирован на лаборатории контроля качества металлургических и машиностроительных предприятий, инженерные лаборатории материаловедческого профиля, технические вузы для учебных практикумов по металлографии, научно-исследовательские институты, занимающиеся структурным анализом материалов. Наличие трёх методов контрастирования и профессиональной цифровой камеры с активным охлаждением делает прибор избыточным для эпизодического визуального контроля и оправданным для систематических исследований с фото- и видеофиксацией, измерениями, подготовкой отчётной документации. Цифровая камера с элементом Пельтье требует внешнего адаптера питания 12 В, 3 А — USB-порта компьютера достаточно только для передачи данных, но не для охлаждения сенсора.

Что важно знать заранее

Образцы для отражённого света должны быть непрозрачными, иметь плоскую полированную поверхность и высоту не более 20 мм. Подготовка металлографических шлифов включает резку, запрессовку в полимер, шлифовку и полировку абразивами уменьшающейся зернистости до зеркального блеска, при необходимости — химическое или электролитическое травление для выявления структуры. Без правильной подготовки поверхности микроскоп не покажет структуру материала. Делитель светового потока переключается только между крайними положениями: либо всё в окуляры, либо всё в камеру. Если требуется одновременное визуальное наблюдение и цифровая фиксация, потребуется переключение вручную. Рабочее расстояние объектива 40x составляет 3,0 мм — это расстояние между передней линзой объектива и образцом при наведённой резкости. Образцы с выступающими частями или неровной поверхностью могут потребовать объективов меньшего увеличения. Камера работает под управлением Windows 8/10/11, Mac OS X, Linux, требует процессор от 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0. Элемент Пельтье питается от внешнего адаптера — без него камера работает, но охлаждение сенсора и снижение теплового шума недоступны.

Комплектация

Цифровая камера MAGUS CLM30 — камера, кабель USB, адаптер питания 12 В, 3 А, кейс для хранения, установочный диск с драйверами и ПО MAGUS View, инструкция и гарантийный талон. Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, осветителем проходящего света, конденсорным устройством, механизмом коаксиальной фокусировки, двухкоординатным предметным столиком и пятигнёздным револьверным устройством. Осветитель отражённого света — насадка с фонарём лампы 50 Вт, устройством для тёмного поля, анализатором, поляризатором, центрируемыми диафрагмами и светофильтрами. Тринокулярная насадка Зидентопф — с делителем светового потока, регулировкой межзрачкового расстояния и диоптрийной коррекцией. Четыре планахромата BD — 5x, 10x, 20x, 40x, скорректированные на бесконечность. Два окуляра 10x/22 мм с удалённым зрачком 10 мм. Прозрачная стеклянная вставка в столик для работы в проходящем свете. Адаптер C-mount 1х для установки камеры в канал визуализации. Ключ-шестигранник, сетевой шнур питания микроскопа, кабель осветителя отражённого света, пылезащитный чехол, инструкция и гарантийный талон. Комплект достаточен для начала работы с металлографическими шлифами в трёх методах контрастирования и цифровой фиксацией. Для расширения диапазона увеличения потребуются дополнительные окуляры и объективы.

Рекомендуемые аксессуары

Окуляры 12,5x, 15x, 20x, 25x расширяют диапазон увеличения до 1250–2500 крат в комбинации с опциональными объективами. Окуляр 10x/22 мм со шкалой упрощает визуальные измерения и оценку размеров структурных элементов без обращения к программному обеспечению. Объективы PL L50х/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой) увеличивают числовую апертуру и разрешение до 0,3 мкм, но рабочее расстояние уменьшается до 0,4 мм у объектива 100x — это требует идеально плоских шлифов и осторожности при фокусировке. Калибровочный слайд необходим для настройки измерительных инструментов программного обеспечения и поверки точности измерений. Для подготовки шлифов потребуется отрезное оборудование, материал для запрессовки, шлифовально-полировальная машина, набор абразивов, травители — это находится за пределами комплектации микроскопа, но критично для получения качественного изображения структуры.

Итог

MAGUS Metal D600 BD объединяет три метода контрастирования для металлографии, инфинити-корригированную планахроматическую оптику, комбинированное освещение по методу Кёлера и профессиональную цифровую камеру с активным охлаждением сенсора. Это инструмент для специалистов, работающих с подготовленными шлифами металлов и сплавов, требующий квалификации в настройке и юстировке, но дающий полный контроль над методом наблюдения, освещением и цифровой фиксацией. Гарантия 5 лет и совместимость с широкой линейкой аксессуаров делают прибор долгосрочным решением для лаборатории контроля качества или учебного центра.
