Микроскоп металлографический цифровой MAGUS Metal D650 BD LCD

MAGUS Metal D650 BD LCD — металлографический микроскоп с цифровым монитором 4K и тремя методами контрастирования

Металлографический микроскоп отражённого света с увеличением от 50 до 800 крат, планахроматической оптикой, скорректированной на бесконечность, и встроенной цифровой системой визуализации. В базовую комплектацию входят цифровая камера на 8 Мпикс с автономным режимом работы через HDMI, монитор 13,3" с разрешением 4K и полный набор оптики для работы в светлом поле, тёмном поле и поляризованном свете. Инспекционный предметный столик размером 280×270 мм с диапазоном перемещения 204 мм по обеим осям позволяет размещать и сканировать крупногабаритные объекты — печатные платы, интегральные схемы, фотошаблоны, протяжённые металлографические образцы. Микроскоп предназначен для контроля качества материалов и поверхностей в металлургии, машиностроении, микроэлектронике, материаловедческих лабораториях и технических вузах.

Что можно увидеть или сделать на практике

Что можно проконтролировать

Микроскоп MAGUS Metal D650 BD LCD предназначен для исследования микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных и гальванических покрытий, инспектирования поверхности печатных плат и интегральных схем. Диапазон увеличения от 50 до 800 крат позволяет выявлять границы зёрен, фазовые включения, дефекты кристаллической структуры, микротрещины, поры, расслоения, качество паяных соединений, дефекты травления и напыления. Планахроматические объективы с числовой апертурой от 0,12 до 0,80 обеспечивают разрешение структурных элементов до субмикронного уровня. Три метода контрастирования — светлое поле, тёмное поле и поляризация — дают разные типы информации об одном и том же образце. Светлое поле используется для наблюдения протравленных и окрашенных структур, где контраст создаётся различием в отражательной способности участков поверхности. Тёмное поле выявляет рассеивающие свет неоднородности — границы зёрен, мелкие включения, царапины, дефекты полировки, — которые в светлом поле едва заметны. Поляризация применяется для исследования анизотропных материалов, визуализации границ зёрен в металлах и сплавах без предварительного травления, обнаружения внутренних напряжений в прозрачных покрытиях и полимерах.

Тип освещения и оптическая схема

Микроскоп оснащён осветителем отражённого света с галогенной лампой мощностью 50 Вт. Свет направляется на образец сверху, отражается от его поверхности и собирается тем же объективом, через который ведётся наблюдение — это коаксиальная схема освещения, принципиально отличающаяся от проходящего света биологических микроскопов. Повышенная мощность источника света специально выбрана для работы в тёмном поле, где апертурная диафрагма отсекает прямой свет и до наблюдателя доходит только рассеянное от неоднородностей излучение. Встроенные апертурная и полевая диафрагмы центрируются, источник света также центрируется — это позволяет настроить освещение по методу Кёлера, обеспечивающему равномерность поля зрения и оптимальное разрешение. В комплект входят светофильтры — зелёный, голубой, жёлтый и матовый. Зелёный фильтр повышает контраст и разрешающую способность за счёт работы в области максимальной чувствительности глаза и минимальной хроматической аберрации. Голубой и жёлтый фильтры корректируют цветопередачу при фотографировании в зависимости от характера образца. Матовый фильтр рассеивает свет и смягчает блики от полированных поверхностей.

Подготовка образцов

Для исследования в отражённом свете объект должен быть непрозрачным или иметь непрозрачную подложку. Металлографические образцы готовятся в виде шлифов — вырезанный фрагмент материала запрессовывается в полимер или закрепляется в держателе, поверхность последовательно шлифуется абразивами уменьшающейся зернистости, полируется до зеркального блеска, затем протравливается реактивом для выявления микроструктуры. Печатные платы, интегральные схемы, фотошаблоны исследуются без специальной пробоподготовки — достаточно очистить поверхность от загрязнений. Для наблюдения в поляризованном свете анизотропных материалов травление не требуется. Максимальная высота образца ограничена рабочим расстоянием объектива и ходом фокусировки. При работе с объективом 80х/0,80 рабочее расстояние составляет 0,8 мм — это требует осторожности при наведении на резкость и исключает образцы с сильно выступающими элементами.

Формат наблюдения и документирование

Микроскоп MAGUS Metal D650 BD LCD совмещает традиционное визуальное наблюдение через бинокулярную насадку с цифровой визуализацией на внешнем мониторе. Тринокулярная насадка Зейдентопф с углом наклона 30° оснащена переключателем светового потока, который направляет 100% света либо в окулярные тубусы для визуального наблюдения, либо в вертикальный канал визуализации для цифровой камеры. Цифровая камера MAGUS CHD40 установлена в этот вертикальный канал и оснащена сенсором Sony Exmor/Starvis CMOS размером 1/1,2 дюйма с разрешением 8 мегапикселей. Камера формирует изображение с разрешением до 3840×2160 пикселей и передаёт его на монитор MAGUS MCD40 с диагональю 13,3 дюйма и матрицей IPS. При подключении через интерфейс HDMI камера работает автономно, без компьютера — изображение выводится на монитор в реальном времени с частотой 30 кадров в секунду. Это обеспечивает комфортное наблюдение динамических процессов и плавное перемещение препарата по полю зрения без рывков и задержек. Для расширенных функций — измерения линейных и угловых размеров, калибровки, обработки изображений — камера подключается к компьютеру через USB 3.0 или Wi-Fi и управляется программным обеспечением MAGUS View. Фото сохраняются в форматах JPG и TIF, видео — в форматах H.264/H.265 и MP4 на карту памяти SD объёмом до 32 ГБ или на жёсткий диск компьютера.

Конструкция и технологии

Основу микроскопа составляет цельнолитой алюминиевый корпус, обеспечивающий жёсткость конструкции и стабильность оптической оси при механических воздействиях и температурных колебаниях. Револьверное устройство на пять объективов повёрнуто от наблюдателя — пространство над предметным столиком остаётся свободным, и пользователь видит, какой объектив введён в ход лучей. Все объективы в базовой комплектации — планахроматы, скорректированные на бесконечность. Планахроматическая коррекция обеспечивает плоское поле изображения по всему полю зрения диаметром 22 мм и исправление хроматических аберраций для двух длин волн. Коррекция на бесконечность означает, что объектив формирует параллельный пучок лучей, а реальное изображение строится тубусной линзой внутри насадки — это позволяет встраивать в оптический тракт дополнительные модули (анализатор, компенсаторы, светоделители) без потери качества изображения и изменения увеличения. Парфокальная высота объективов 45 мм — при переключении с одного объектива на другой фокусировка сохраняется или требует лишь минимальной подстройки тонкой наводкой.

Фокусировочный механизм включает коаксиальные рукоятки грубой и тонкой наводки, расположенные в нижней части корпуса с обеих сторон. Грубая фокусировка обеспечивает ход 30 мм с шагом 13,1 мм на оборот рукоятки. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой — кольцо регулировки жёсткости хода. Тонкая фокусировка имеет шаг 0,7 мкм — это позволяет точно наводить на резкость при работе с объективами большого увеличения, где глубина резкости составляет единицы микрометров. Предметный столик размером 280×270 мм перемещается по двум координатным осям с помощью механического привода. Диапазон перемещения по каждой оси составляет 204 мм — это позволяет сканировать крупногабаритные объекты без переустановки. Конструкция столика рассчитана на свободное размещение печатных плат, интегральных схем, фотошаблонов и других изделий, размеры которых превышают стандартные металлографические шлифы.

Для работы в поляризованном свете микроскоп оснащён встроенным анализатором и съёмным поляризатором. Поляризатор устанавливается в осветительную систему и вращается в диапазоне 0–360°, анализатор встроен в насадку и не вращается. При скрещённых поляризаторах (угол 90°) изотропные участки образца гасят свет и выглядят тёмными, анизотропные — поворачивают плоскость поляризации и остаются освещёнными. Вращение поляризатора позволяет менять ориентацию плоскости поляризации относительно кристаллографических осей образца и добиваться максимального контраста. Устройство для работы в тёмном поле встроено в насадку осветителя отражённого света. В этом режиме апертурная диафрагма перекрывает центральную часть светового пучка, и на образец попадает только косое освещение. Свет, отражённый от гладкой поверхности под большими углами, не попадает в объектив. В объектив собирается только свет, рассеянный на неоднородностях — границах зёрен, включениях, дефектах, — и они выглядят яркими на тёмном фоне.

Кому подойдёт

Микроскоп MAGUS Metal D650 BD LCD ориентирован на инженеров и лаборантов, выполняющих металлографический анализ, контроль качества материалов и инспектирование поверхности изделий микроэлектроники. Прибор подходит для служб технического контроля на предприятиях металлургической, машиностроительной, аэрокосмической и энергетической промышленности, материаловедческих лабораторий научно-исследовательских институтов, технических вузов. Три метода контрастирования, настройка освещения по Кёлеру, планахроматическая оптика с коррекцией на бесконечность и прецизионная фокусировка соответствуют требованиям стандартов на металлографические исследования. Встроенная цифровая система с автономным режимом работы упрощает документирование результатов контроля и позволяет вести архив изображений без привлечения дополнительного оборудования на этапе съёмки. Большой предметный столик с увеличенным диапазоном перемещения делает микроскоп удобным для работы с печатными платами, фотошаблонами и крупноформатными образцами. Уровень сложности настройки высокий — пользователь должен владеть методикой настройки освещения по Кёлеру, понимать принципы работы диафрагм, центрировки источника света и выбора режима контрастирования в зависимости от типа образца и задачи исследования.

Что важно знать заранее

Диапазон увеличения от 50 до 800 крат в базовой комплектации рассчитан на окуляры 10х и объективы от 5х до 80х. Опциональные окуляры с кратностью до 25х и объектив 100х расширяют верхнюю границу до 2500 крат. При увеличении свыше 500–600 крат детализация изображения определяется не столько кратностью оптики, сколько числовой апертурой объектива и длиной волны света. Максимальная числовая апертура в базовом комплекте — 0,80 у объектива 80х — ограничивает разрешающую способность величиной порядка 0,4 мкм в зелёном свете. Дальнейшее увеличение масштабирует изображение без добавления новых деталей. Опциональный сухой объектив 100х/0,85 незначительно повышает разрешение; для существенного выигрыша потребовался бы иммерсионный объектив с апертурой выше 1,0, но он в списке опций не указан.

Рабочее расстояние объективов уменьшается с ростом увеличения: от 9,7 мм у объектива 5х до 0,8 мм у объектива 80х. При работе с объективами 50х и выше требуется осторожность при фокусировке — риск контакта фронтальной линзы объектива с образцом возрастает. Образцы с выступающими над поверхностью элементами (например, элементы монтажа на печатных платах) могут оказаться недоступными для наблюдения на больших увеличениях. Галогенная лампа мощностью 50 Вт обеспечивает достаточную яркость для работы во всех режимах контрастирования, но имеет ограниченный ресурс и требует периодической замены. Цветовая температура галогенного света составляет около 3000 К — это теплее дневного освещения, и для точной цветопередачи при микрофотографии может потребоваться настройка баланса белого в программном обеспечении камеры или использование светофильтров.

Цифровая камера с разрешением 8 мегапикселей обеспечивает детализацию изображения на мониторе 4K, но итоговое качество снимка определяется комбинацией оптической системы микроскопа и параметров сенсора. Размер пикселя сенсора 2,9×2,9 мкм и размер сенсора 1/1,2 дюйма согласованы с оптикой через адаптер C-mount 1х. При автономной работе через HDMI доступны базовые функции съёмки и просмотра. Для измерений, калибровки, расширенной обработки изображений и управления параметрами экспозиции необходимо подключение к компьютеру через USB 3.0 и использование программного обеспечения MAGUS View. Системные требования включают процессор не ниже Intel Core 2 с частотой до 2,8 ГГц, минимум 4 ГБ оперативной памяти и операционную систему Windows 8/10/11, Mac OS X или Linux.

Комплектация

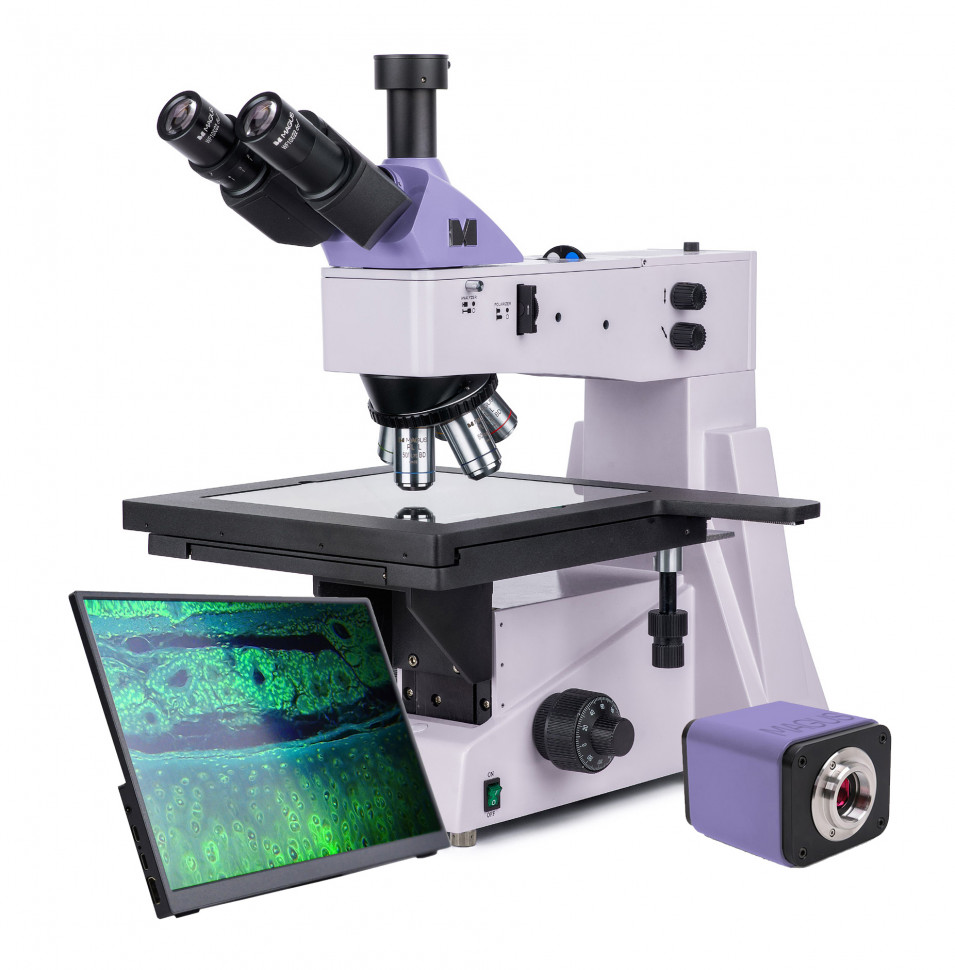

• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, осветителем отражённого света, коаксиальным механизмом грубой и тонкой фокусировки, двухкоординатным механическим предметным столиком 280×270 мм с диапазоном перемещения 204 мм по обеим осям и револьверным устройством на пять объективов.
• Тринокулярная визуальная насадка Зейдентопф — угол наклона 30°, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе, переключатель светового потока 100/0 и 0/100 между окулярными тубусами и каналом визуализации для цифровой камеры.
• Объективы-планахроматы, скорректированные на бесконечность — PL L5х/0,12 BD (рабочее расстояние 9,7 мм), PL L10х/0,25 BD (9,3 мм), PL L20х/0,40 BD (7,2 мм), PL L50х/0,70 BD (2,5 мм), PL L80x/0,80 BD (0,8 мм). Маркировка BD указывает на возможность работы в светлом и тёмном поле.
• Окуляры 10x/22 мм с удалённым зрачком 10 мм — два окуляра, обеспечивают комфортное визуальное наблюдение, в том числе в очках.
• Цифровая камера MAGUS CHD40 — сенсор Sony Exmor/Starvis CMOS 8 Мпикс, разрешение до 3840×2160 пикселей, интерфейсы HDMI 1.4, USB 3.0 и Wi-Fi, частота 30 кадров в секунду, автономный режим работы через HDMI. В комплект камеры входят кабель HDMI длиной 1,5 м, кабель USB 3.0 длиной 1,5 м, мышь USB, карта памяти SD на 32 ГБ, адаптер Wi-Fi USB, сетевой адаптер питания 12 В/1 А, флеш-накопитель USB с драйверами и программным обеспечением MAGUS View.

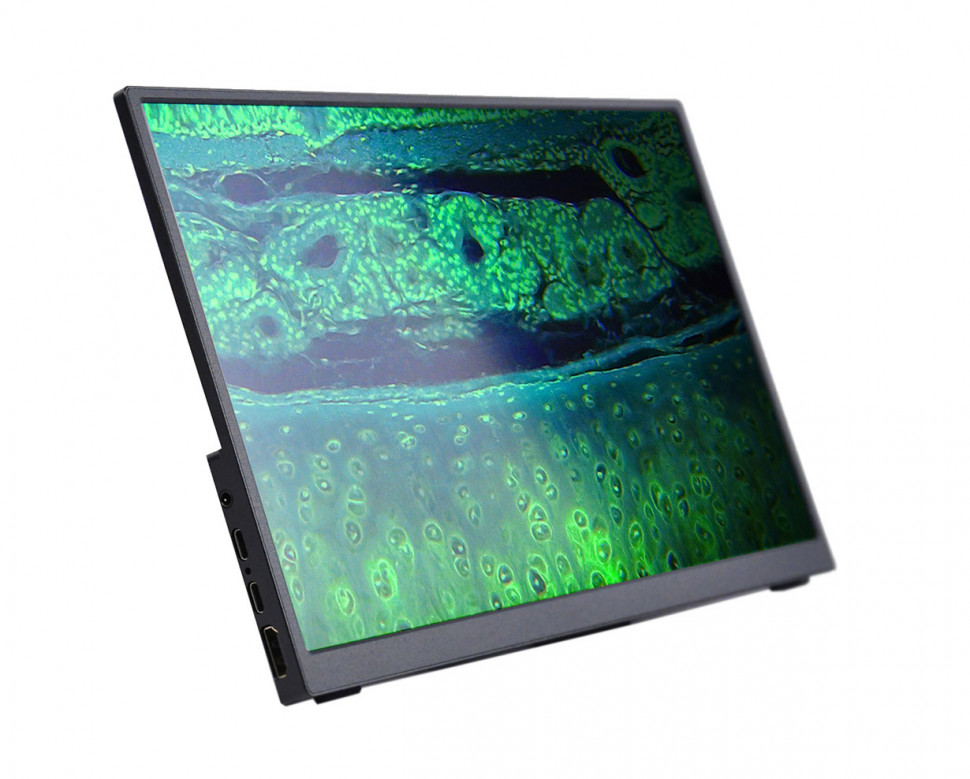

• Монитор MAGUS MCD40 — диагональ 13,3 дюйма, разрешение 3840×2160 пикселей (4K), матрица IPS с углами обзора 178°/178°, яркость 400 кд/м², контрастность 1000:1, светодиодная подсветка со сроком службы 50000 часов, интерфейс HDMI.
• Адаптер C-mount 1х — для установки цифровой камеры в канал визуализации тринокулярной насадки.
• Светофильтры — зелёный, голубой, жёлтый, матовый.
• Ключ-шестигранник, сетевой шнур питания для микроскопа, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплектация включает всё необходимое для начала работы — полный набор объективов для диапазона увеличения 50–800 крат, цифровую систему визуализации с автономным режимом, монитор 4K, окуляры для визуального наблюдения. Для расширения функциональности доступны опциональные окуляры увеличенной кратности (12,5х, 15х, 20х, 25х), дополнительные объективы (40х, 60х, 100х) и калибровочные слайды для настройки измерительных функций программного обеспечения.

Рекомендуемые аксессуары

Окуляр со шкалой 10х/22 мм позволяет проводить линейные измерения непосредственно при визуальном наблюдении без использования цифровой камеры. Калибровочный слайд необходим для определения цены деления шкалы окуляра на каждом объективе и для калибровки измерительных инструментов программного обеспечения MAGUS View. Опциональные объективы 40х/0,60 и 60х/0,70 заполняют промежутки в ряду увеличений между базовыми объективами 20х, 50х и 80х и обеспечивают более плавный переход от среднего к большому увеличению. Объектив 100х/0,85 расширяет верхнюю границу увеличения до 1000 крат в паре с окулярами 10х и до 2500 крат с окулярами 25х. Окуляры повышенной кратности (12,5х, 15х, 20х, 25х) увеличивают общее увеличение микроскопа при сохранении того же набора объективов, но сужают поле зрения и уменьшают выходной зрачок, что может снизить комфорт визуального наблюдения при длительной работе.

Итог

Микроскоп металлографический цифровой MAGUS Metal D650 BD LCD представляет собой развитую систему для контроля качества материалов и инспектирования поверхности изделий микроэлектроники. Три метода контрастирования — светлое поле, тёмное поле и поляризация — обеспечивают универсальность применения в металлографии, материаловедении и промышленном контроле. Планахроматическая оптика с коррекцией на бесконечность, настройка освещения по Кёлеру, прецизионная фокусировка с шагом тонкой наводки 0,7 мкм и инспекционный предметный столик большого размера соответствуют требованиям лабораторных и производственных задач. Встроенная цифровая система с камерой на 8 мегапикселей, автономным режимом работы через HDMI и монитором 4K в комплекте упрощает документирование и позволяет вести видеонаблюдение с частотой 30 кадров в секунду без задержек и рывков. Микроскоп требует профессиональной подготовки пользователя в области металлографии и оптической микроскопии, но обеспечивает полный набор функций для решения широкого спектра задач контроля и исследования структуры материалов.
