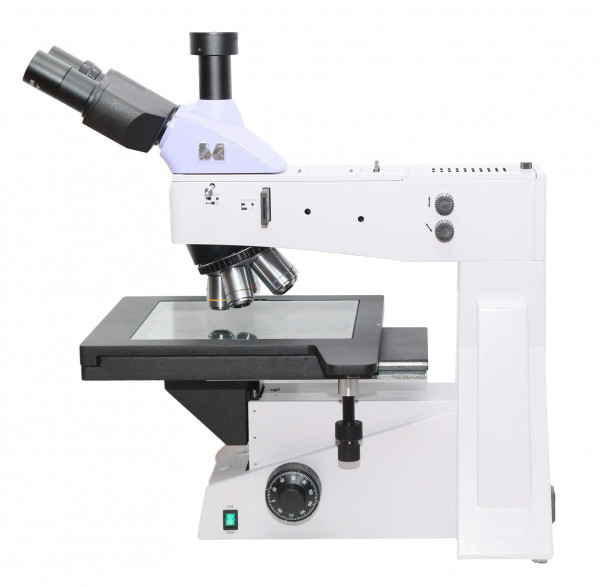

Микроскоп металлографический MAGUS Metal 650 BD

MAGUS Metal 650 BD — металлографический микроскоп с тремя методами контрастирования для контроля структуры материалов

Что можно проконтролировать

Метод наблюдения и что он даёт

MAGUS Metal 650 BD работает в отражённом свете — освещение падает сверху на непрозрачную поверхность образца и отражается обратно в объектив. Этот принцип позволяет исследовать металлы, сплавы, полимеры, керамику, электронные платы и другие материалы, непроницаемые для света. Микроскоп поддерживает три метода контрастирования: светлое поле выявляет общую структуру и границы зёрен на протравленных шлифах, тёмное поле подчёркивает царапины, трещины и неоднородности рельефа за счёт рассеяния света на дефектах, поляризация визуализирует анизотропные фазы и кристаллическую структуру материалов с различной оптической активностью. Встроенный анализатор и съёмный поляризатор позволяют переключаться между режимами без демонтажа оптических элементов.

Точность и повторяемость

Двухкоординатный механический столик размером 280×270 мм перемещается на 204 мм по каждой оси — такой ход позволяет последовательно исследовать всю площадь крупногабаритных образцов: печатных плат, шлифов металлических заготовок, фотошаблонов. Коаксиальная фокусировка сочетает грубую наводку с ходом 30 мм и тонкую с шагом 0,7 мкм. Столь малый шаг критичен на больших увеличениях, где глубина резкости составляет единицы микрометров — точная установка фокуса определяет, будет ли видна структура включений или границы зёрен окажутся размытыми. Механизм блокировки грубой фокусировки предотвращает случайное смещение объектива при работе с препаратом, регулировка жёсткости хода адаптирует усилие под предпочтения оператора.

Область применения

Микроскоп предназначен для металлографических лабораторий, служб контроля качества промышленных предприятий, исследовательских центров и профильных кафедр материаловедения. Типовые задачи: контроль микроструктуры металлов и сплавов после термообработки, выявление дефектов литья и сварных соединений, анализ коррозионных поражений, инспектирование печатных плат и интегральных схем, исследование полимерных композитов и керамики, оценка качества механической обработки поверхностей.

Конструкция и технологии

Оптическая система построена на планахроматических объективах с коррекцией на бесконечность. Планахроматы обеспечивают плоское поле изображения по всему полю зрения и исправление хроматических аберраций в двух длинах волн — контуры структурных элементов остаются резкими от центра до края кадра, цветовые ореолы вокруг границ фаз минимизированы. Коррекция на бесконечность означает, что световой поток между объективом и окуляром идёт параллельным пучком — в этот путь можно встраивать дополнительные оптические модули (например, анализаторы, компенсаторы, фильтры) без нарушения фокусировки и качества изображения. В базовой комплектации установлены пять объективов с увеличением 5×, 10×, 20×, 50× и 80× и числовой апертурой от 0,12 до 0,80. Маркировка BD указывает, что объективы адаптированы для работы в светлом и тёмном поле. Рабочее расстояние уменьшается с ростом кратности: от 9,7 мм у объектива 5× до 0,8 мм у 80× — на максимальном увеличении зазор между фронтальной линзой и образцом составляет менее миллиметра, что требует аккуратности при фокусировке.

Тринокулярная насадка Зидентопф с углом наклона 30° имеет вертикальный канал для установки цифровой камеры через адаптер C-mount. Переключатель светового потока направляет 100% света либо в окуляры, либо в камеру — это обеспечивает яркое изображение при визуальном наблюдении и достаточную освещённость сенсора при съёмке. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения между глазами наблюдателя. Окуляры 10×/22 мм с удалённым выходным зрачком 10 мм позволяют работать в очках.

Осветительная система построена на галогенной лампе мощностью 50 Вт с регулировкой яркости. Галогенный источник создаёт непрерывный спектр, близкий к естественному свету, что важно для корректной передачи цвета фаз и включений на цветных изображениях. В комплекте четыре светофильтра: зелёный повышает контраст и разрешающую способность за счёт уменьшения хроматических аберраций, голубой и жёлтый корректируют цветовую температуру, матовый обеспечивает равномерное освещение поля. Встроенные апертурная и полевая диафрагмы регулируют угол светового конуса и размер освещённой области — правильная их настройка по методу Кёлера критична для получения высококонтрастного изображения без бликов и паразитной засветки.

Кому подойдёт

Микроскоп рассчитан на специалистов, имеющих опыт металлографических исследований и навыки настройки сложного оптического оборудования. Уровень сложности сборки и настройки указан как высокий — это означает необходимость юстировки осветительной системы, центрирования диафрагм, настройки освещения по Кёлеру, правильной установки элементов для работы в тёмном поле и поляризованном свете. Прибор подойдёт лабораториям контроля качества металлургических и машиностроительных предприятий, где требуется регулярный анализ микроструктуры материалов после различных видов обработки, исследовательским центрам, занимающимся разработкой новых сплавов и композитов, службам технического контроля на производствах электроники для инспектирования печатных плат и полупроводниковых структур, профильным кафедрам вузов для обучения студентов методам материаловедения и металлографии.

Что важно знать заранее

Металлографический микроскоп требует специальной подготовки образцов. Поверхность должна быть плоской, отполированной и, в большинстве случаев, протравленной реактивом для выявления структуры. Непрозрачные объекты без предварительной подготовки дадут лишь изображение рельефа поверхности, но не внутренней структуры материала. Для металлов и сплавов стандартная процедура включает механическую шлифовку последовательно уменьшающимися абразивами, полировку до зеркального блеска и химическое или электролитическое травление — весь цикл занимает от нескольких часов до суток в зависимости от материала и требуемого качества.

Галогенная лампа нагревается в процессе работы и имеет ограниченный срок службы — при интенсивной эксплуатации потребуется периодическая замена. Рабочее расстояние объективов с высокой кратностью составляет доли миллиметра, что повышает риск контакта фронтальной линзы с образцом при неаккуратной фокусировке — механизм блокировки грубой наводки снижает эту вероятность, но не исключает полностью. Объективы с числовой апертурой до 0,80 работают «всухую» — для дальнейшего увеличения разрешающей способности потребуются иммерсионные объективы, которые поставляются опционально.

Настройка освещения по Кёлеру, юстировка диафрагм и правильная установка элементов для тёмного поля и поляризации требуют времени и квалификации — без корректной настройки изображение будет неравномерно освещено, контраст снизится, мелкие детали структуры окажутся неразличимы. Рабочий температурный диапазон 5–35 °C накладывает требования на условия эксплуатации — в неотапливаемых или, наоборот, перегретых помещениях оптические элементы могут запотевать или терять юстировку из-за температурных деформаций.

Комплектация

• Штатив со встроенной осветительной системой — несущая конструкция с источником отражённого света, механизмом коаксиальной фокусировки (грубая и тонкая наводка), двухкоординатным механическим столиком 280×270 мм и револьверным устройством на пять объективов
• Тринокулярная насадка Зидентопф с углом наклона 30° — для визуального наблюдения двумя глазами и одновременной установки камеры в вертикальный канал, с переключателем светового потока 100/0 и 0/100
• Пять планахроматических объективов с коррекцией на бесконечность — PL L5×/0,12 BD (рабочее расстояние 9,7 мм), PL L10×/0,25 BD (9,3 мм), PL L20×/0,40 BD (7,2 мм), PL L50×/0,70 BD (2,5 мм), PL L80×/0,80 BD (0,8 мм), обеспечивают диапазон увеличения 50–800× в комбинации со штатными окулярами
• Два окуляра 10×/22 мм с удалённым выходным зрачком 10 мм — широкое поле зрения и возможность работы в очках
• Адаптер C-mount 1× — для установки цифровых камер с соответствующей резьбой в вертикальный канал насадки
• Устройство для работы по методу тёмного поля — съёмный модуль для визуализации дефектов рельефа и рассеивающих неоднородностей
• Встроенный анализатор и съёмный поляризатор — элементы для исследований в поляризованном свете
• Светофильтры — зелёный, голубой, жёлтый и матовый для коррекции цветовой температуры, повышения контраста и равномерности освещения
• Ключ-шестигранник, сетевой шнур питания, пылезащитный чехол, инструкция и гарантийный талон

Комплект содержит всё необходимое для выполнения металлографических исследований в трёх режимах контрастирования: светлое поле, тёмное поле, поляризация. Для документирования результатов потребуется цифровая камера с резьбой C-mount — адаптер уже входит в состав. Калибровочный слайд для проверки разрешающей способности и измерительных функций камеры поставляется отдельно.

Рекомендуемые аксессуары

Окуляры с увеличенной кратностью (12,5×, 15×, 20×, 25×) расширяют верхнюю границу диапазона увеличения до 2000–2500× в комбинации с объективом 80× или опциональным 100×. Необходимо учитывать, что увеличение сверх 800–1000× для объективов с апертурой 0,80–0,85 находится на границе или за пределами полезного увеличения — изображение становится крупнее, но детализация не растёт.

Опциональные объективы — PL L40×/0,60 BD, PL L60×/0,70 BD и PL L100×/0,85 BD (сухой) — заполняют промежуточные ступени увеличения и обеспечивают более плавный переход между кратностями. Объектив 100× с апертурой 0,85 даёт максимальную разрешающую способность среди сухих систем для данной модели.

Окуляр 10×/22 мм со шкалой позволяет выполнять визуальные измерения размеров структурных элементов непосредственно в окуляре — для пересчёта делений в реальные размеры потребуется предварительная калибровка с помощью объект-микрометра.

Цифровая камера с резьбой C-mount необходима для фото- и видеофиксации наблюдений, измерений в программном обеспечении, создания отчётов и архивирования результатов исследований.

Калибровочный слайд (объект-микрометр) используется для проверки разрешающей способности оптической системы, калибровки окулярной шкалы и настройки измерительных инструментов в программном обеспечении камеры.

Итог

MAGUS Metal 650 BD — металлографический микроскоп профессионального уровня для контроля структуры материалов в отражённом свете. Планахроматическая оптика с коррекцией на бесконечность, три метода контрастирования, прецизионная фокусировка с шагом 0,7 мкм и увеличенный предметный столик 280×270 мм обеспечивают высокую точность и гибкость исследований. Прибор подходит для металлографических лабораторий, служб контроля качества, исследовательских центров и профильных кафедр, где требуется регулярный анализ микроструктуры металлов, сплавов, полимеров, керамики и электронных компонентов. Требует квалифицированной настройки и специальной подготовки образцов.
