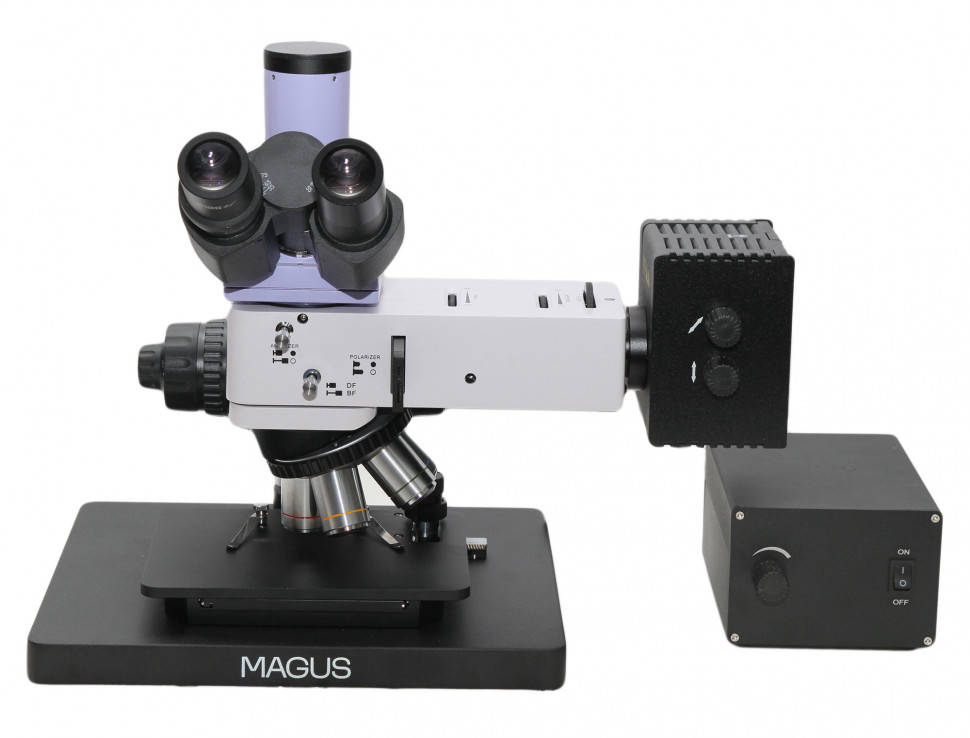

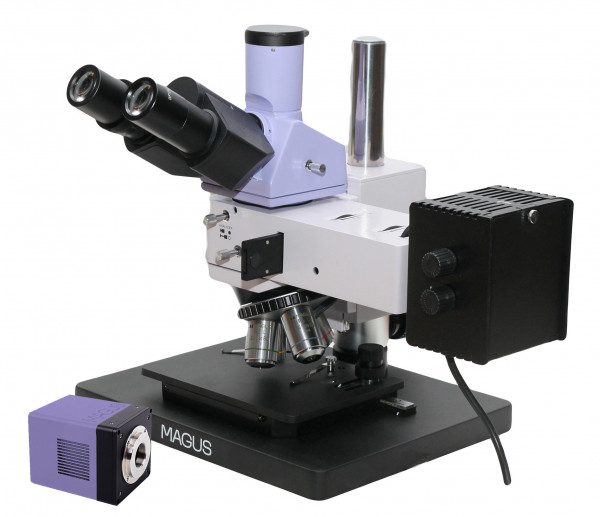

Микроскоп металлографический цифровой MAGUS Metal D630 BD

Металлографический цифровой микроскоп MAGUS Metal D630 BD — три метода контрастирования и камера 8,3 Мпикс с охлаждением Пельтье

MAGUS Metal D630 BD — металлографический микроскоп отражённого света с планахроматической оптикой, скорректированной на бесконечность, и тремя методами контрастирования: светлое поле, темное поле, поляризация. В комплекте цифровая камера MAGUS CLM30 с разрешением 8,3 Мпикс, сенсором SONY Exmor CMOS и двухступенчатым элементом Пельтье для подавления теплового шума. Диапазон увеличения 50–500 крат, опционально до 2500. Двухкоординатный механический столик, апертурная и полевая диафрагмы для освещения по методу Кёлера, галогенная лампа 50 Вт. Предназначен для исследования микроструктуры металлических и полупроводниковых материалов, контроля качества в производственных и научных лабораториях.

Что можно увидеть и сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в отражённом свете — образец освещается сверху, через объектив или рядом с ним. Это принципиально отличает его от биологических микроскопов проходящего света: здесь исследуются непрозрачные объекты — металлические шлифы, поверхности полупроводников, керамики, полимеров. Три метода контрастирования позволяют выявлять разные структурные особенности одного и того же образца. Светлое поле — базовый метод для наблюдения микроструктуры после травления, границ зёрен, фазовых включений. Темное поле даёт яркий контраст на границах фаз, трещинах, царапинах — всё, что рассеивает свет под углом, становится видимым на тёмном фоне. Поляризация выявляет анизотропные структуры — ориентацию зёрен, двойникование, напряжения в кристаллической решётке. Галогенная лампа мощностью 50 Вт специально усилена для работы в тёмном поле, где требуется высокая интенсивность освещения.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 35×30 мм позволяет вернуться к нужной области образца по координатам — это критично при серийном контроле, сравнении состояния образца до и после обработки, документировании дефектов. Коаксиальная фокусировка с тонкой наводкой 0,002 мм обеспечивает прецизионную установку фокальной плоскости — важно при работе с объективами высокой апертуры, где глубина резкости составляет доли микрометра. Планахроматическая оптика, скорректированная на бесконечность, даёт ровное по полю резкое изображение и позволяет встраивать дополнительные оптические модули между объективом и тубусной линзой без потери качества — это признак профессиональной микроскопической системы.

Цифровая фиксация и измерения

Камера MAGUS CLM30 формирует изображение в разрешении 3840×2160 пикселей через сенсор SONY Exmor CMOS размером 1/1,2" с пикселем 2,9 мкм. Двухступенчатый элемент Пельтье снижает температуру сенсора на 42°C ниже комнатной — это подавляет тепловой шум при длительных выдержках до 1 часа, необходимых для съёмки слабоконтрастных структур или работы при низкой освещённости. Кадровая частота 45 к/с при максимальном разрешении и 70 к/с при Full HD позволяет плавно перемещать образец по столику в реальном времени без рывков. Интерфейс USB 3.0 передаёт данные со скоростью 5 Гб/с — изображение выводится на монитор без задержек. Программное обеспечение MAGUS View поддерживает линейные и угловые измерения, запись фото и видео, ручную и автоматическую настройку экспозиции и баланса белого, разрядность АЦП переключается между 8 и 12 бит.

Конструкция и технологии

Тринокулярная насадка Зидентопф с углом наклона 30° имеет отдельный вертикальный канал для камеры — световой поток переключается между окулярами и каналом визуализации в положениях 100/0 и 0/100, промежуточного деления нет. Камера устанавливается через адаптер C-mount, окуляры — стандартного диаметра 30 мм. Межзрачковое расстояние регулируется от 48 до 75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе.

Четыре планахроматических объектива с коррекцией на бесконечность и маркировкой BD (bright/dark field) в базовой комплектации перекрывают диапазон увеличения от 50 до 500 крат с окулярами 10х. Числовая апертура объективов от 0,12 у 5х до 0,70 у 50х определяет разрешающую способность системы: объектив 50х с апертурой 0,70 разрешает детали около 0,4 мкм, что соответствует полезному увеличению до 350–700 крат. Рабочее расстояние объектива 50х составляет 2,5 мм — достаточно для работы с подготовленными шлифами стандартной толщины. Револьверное устройство на 5 объективов оставляет одно гнездо свободным для дополнительного объектива из линейки опций — 40х, 60х, 80х или 100х.

Осветительная система включает апертурную и полевую диафрагмы с возможностью центровки, набор светофильтров (зелёный, голубой, жёлтый, матовый), встроенный анализатор и съёмный поляризатор, устройство для работы в тёмном поле. Это полный набор для настройки освещения по методу Кёлера — классической схемы, обеспечивающей равномерную яркость по всему полю зрения и максимальный контраст изображения. Яркость галогенной лампы регулируется.

Цельнолитой алюминиевый корпус с основанием 300×240 мм и компактной конструкцией штатива позволяет устанавливать микроскоп на полках высотой от 40 см. Предметный столик размером 185×140 мм вмещает крупные образцы, механизм фокусировки рассчитан на объекты любой геометрии и высоты в пределах диапазона перемещения. Ручки грубой и тонкой фокусировки расположены коаксиально по обеим сторонам корпуса, жёсткость грубой фокусировки регулируется.

Кому подойдет

Микроскоп предназначен для опытных пользователей и профессионалов в области металлографии, материаловедения, контроля качества. Три метода контрастирования востребованы в лабораториях научных центров при исследовании фазового состава сплавов, структуры после термообработки, дефектов кристаллической решётки. На производстве микроскоп применяется для контроля микроструктуры металлических изделий, выявления трещин, неметаллических включений, оценки качества паяных и сварных соединений, анализа поверхности полупроводниковых пластин. В учебных лабораториях вузов — для подготовки специалистов по металловедению и материаловедению, проведения практических работ по металлографическому анализу.

Сложность настройки освещения по Кёлеру, центровки диафрагм и источника света, переключения между методами контрастирования требует базовых знаний оптической микроскопии и металлографии. Цифровая камера с элементом Пельтье, широким диапазоном выдержек и переключаемой разрядностью АЦП ориентирована на задачи, где важна точная фиксация слабоконтрастных структур и минимизация шума — исследовательская работа, документирование результатов анализа, подготовка отчётов.

Что важно знать заранее

Микроскоп работает только с непрозрачными образцами в отражённом свете. Металлографические шлифы требуют специальной подготовки: механическая шлифовка и полировка до зеркальной поверхности, затем химическое или электролитическое травление для выявления микроструктуры. Биологические препараты, прозрачные срезы, объекты, требующие проходящего света — вне области применения этого микроскопа.

Объективы с высокой кратностью имеют малое рабочее расстояние: у объектива 50х это 2,5 мм, у опционального 100х — 0,4 мм. Образец должен быть подготовлен с ровной плоской поверхностью, толщина покровного стекла или защитного слоя учитывается при фокусировке. Работа в тёмном поле и поляризации требует точной настройки освещения и понимания физических принципов формирования контраста — без этих знаний результат может быть неинформативным.

Цифровая камера передаёт изображение на компьютер, прямое визуальное наблюдение ведётся через окуляры. Для работы с камерой требуется ПК с Windows 8/10/11, Mac OS X или Linux, процессор от 2,8 ГГц, минимум 2 ГБ ОЗУ, порт USB 3.0. Элемент Пельтье питается от внешнего адаптера 12 В, 3 А — при работе без охлаждения (только от USB) камера функционирует, но тепловой шум при длительных выдержках будет выше.

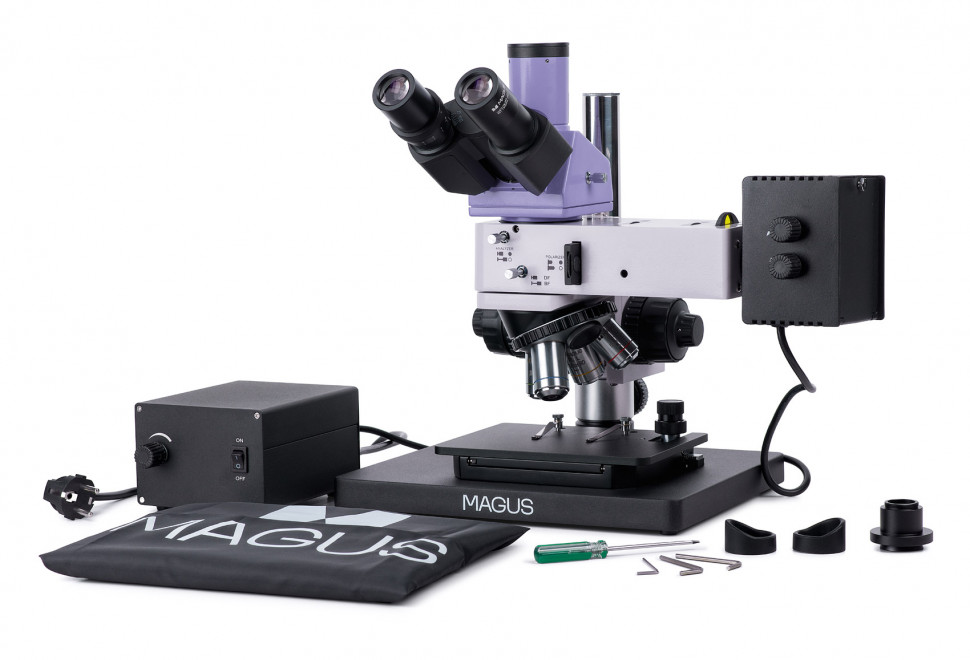

Комплектация

Цифровая камера MAGUS CLM30 — включает саму камеру, кабель USB, адаптер питания 12 В, 3 А для элемента Пельтье, кейс, установочный диск с драйверами и ПО MAGUS View.

Штатив с механизмом фокусировки, предметным столиком и револьвером — цельнолитой алюминиевый корпус, двухкоординатный механический столик, револьверное устройство на 5 объективов.

Осветитель отражённого света — насадка с галогенной лампой 12 В / 50 Вт, апертурной и полевой диафрагмами, встроенным анализатором, съёмным поляризатором, устройством для тёмного поля, набором светофильтров.

Тринокулярная визуальная насадка Зидентопф — с переключателем светового потока 100/0 и 0/100, регулировкой межзрачкового расстояния и диоптрийной коррекцией на левом тубусе.

Объективы планахроматические, скорректированные на бесконечность — PL L5х/0,12 BD (рабочее расстояние 9,7 мм), PL L10х/0,25 BD (9,3 мм), PL L20х/0,40 BD (7,2 мм), PL L50х/0,70 BD (2,5 мм).

Окуляры 10x/22 мм с удалённым зрачком 10 мм — 2 шт.

Адаптер C-mount 1х — для установки камеры в вертикальный канал насадки.

Блок питания, сетевой шнур, кабель осветителя, ключ-шестигранник, пылезащитный чехол, документация и гарантийный талон.

Комплект достаточен для начала работы по всем трём методам контрастирования с цифровой фиксацией результатов. Для расширения диапазона увеличения докупаются окуляры 12,5х, 15х, 20х, 25х и объективы 40х, 60х, 80х, 100х из линейки производителя. Калибровочный слайд необходим для точных измерений в программном обеспечении.

Рекомендуемые аксессуары

Калибровочный слайд — для калибровки измерительных функций программного обеспечения под конкретную комбинацию объектива и камеры, обеспечивает точность линейных и угловых измерений.

Дополнительные объективы — PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD расширяют диапазон увеличения и разрешающую способность, объектив 100х разрешает детали около 0,32 мкм, но имеет рабочее расстояние 0,4 мм.

Окуляры повышенной кратности — 12,5х, 15х, 20х, 25х увеличивают итоговое увеличение системы, окуляр 10х со шкалой позволяет проводить визуальные измерения без компьютера.

Итог

MAGUS Metal D630 BD — металлографический микроскоп профессионального уровня с тремя методами контрастирования, планахроматической инфинити-корригированной оптикой и цифровой камерой 8,3 Мпикс с охлаждением Пельтье в базовой комплектации. Галогенная лампа 50 Вт, апертурная и полевая диафрагмы, центровка источника света обеспечивают освещение по Кёлеру. Двухкоординатный механический столик и прецизионная фокусировка 0,002 мм позволяют возвращаться к нужной области образца и документировать результаты анализа. Компактная конструкция штатива сочетается с функциональностью исследовательской системы. Предназначен для контроля качества металлических изделий, исследования микроструктуры материалов, учебных работ по металлографии в производственных и научных лабораториях, на кафедрах вузов.
