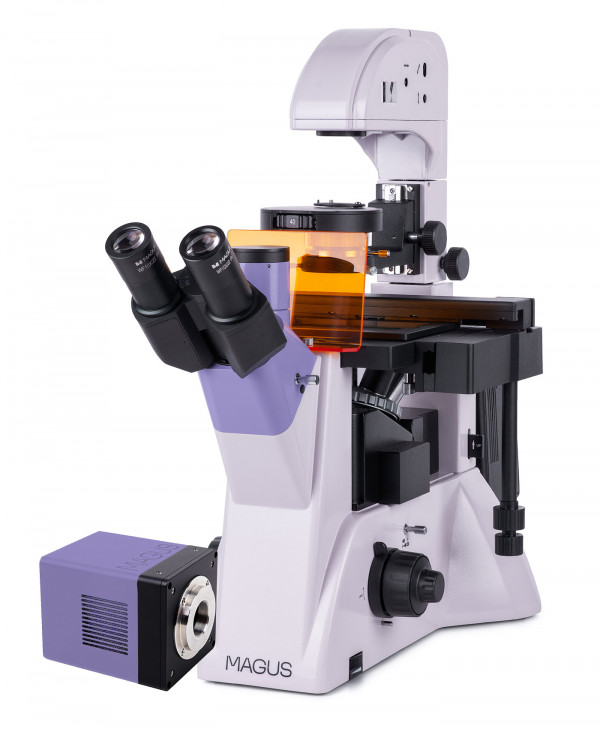

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500 — флуоресценция и фазовый контраст для живых культур

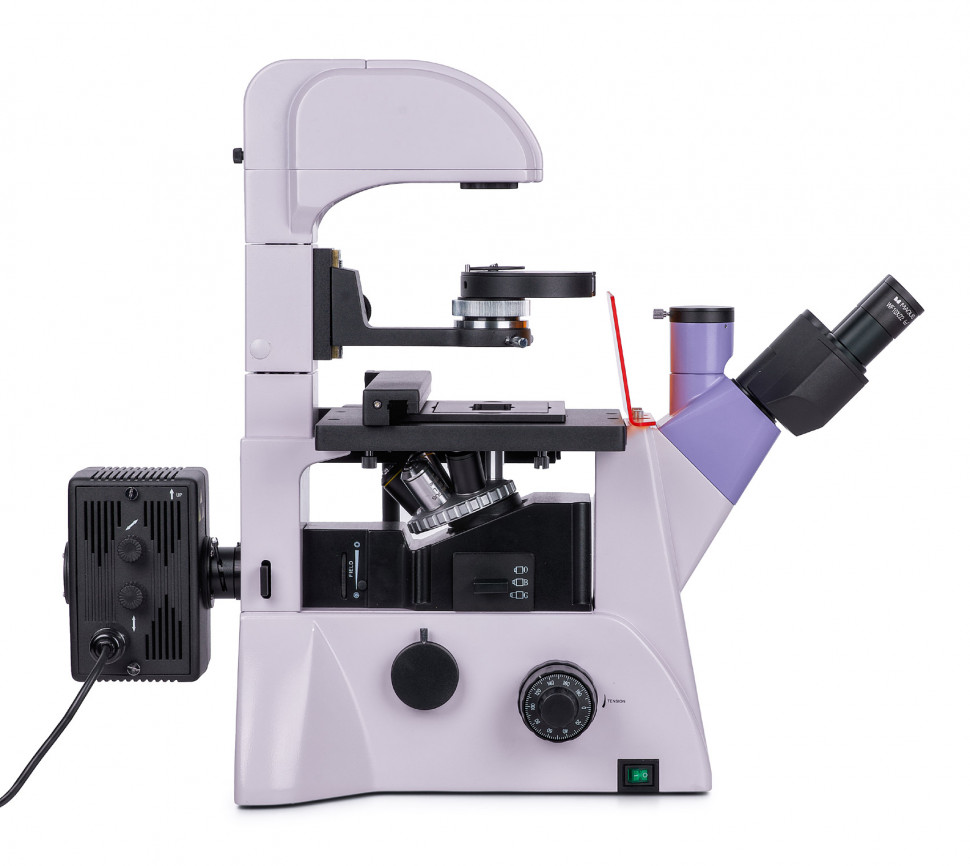

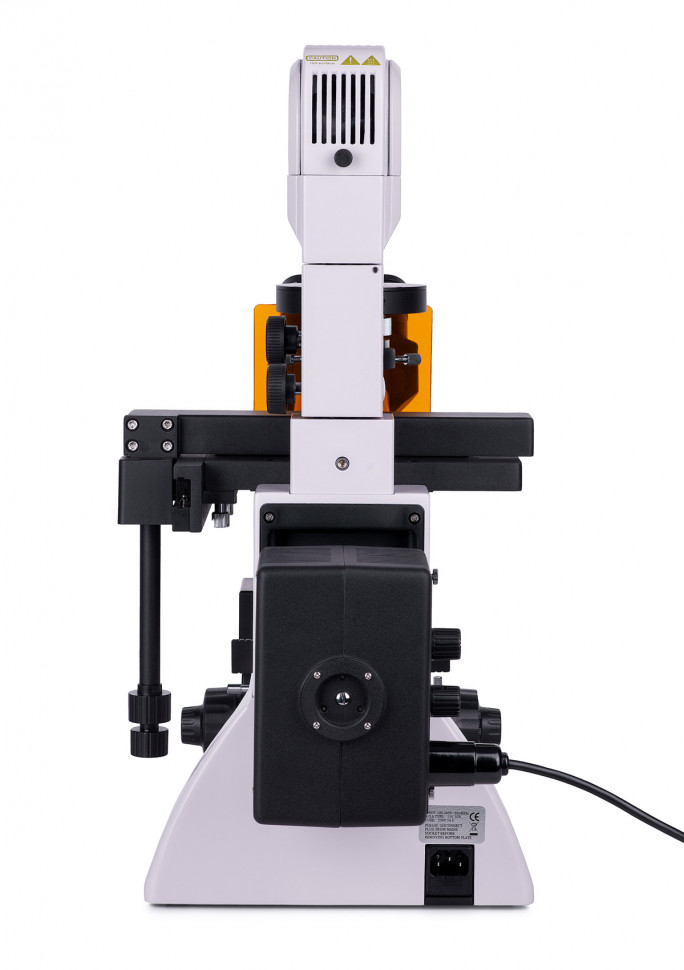

Инвертированный микроскоп MAGUS Lum VD500 разработан для работы с живыми клеточными культурами и флуоресцентными образцами в лабораторной посуде. Инвертированная оптическая схема размещает объективы под предметным столиком, а источники освещения — над образцом, что позволяет исследовать культуры непосредственно в чашках Петри, планшетах и колбах без переноса на предметные стёкла. В комплект входят три метода контрастирования — флуоресценция, фазовый контраст и светлое поле, а также монохромная цифровая камера с термоэлектрическим охлаждением для регистрации слабосветящихся объектов при длительных экспозициях.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Флуоресцентная микроскопия реализована через ртутную лампу 100 Вт с четырьмя наборами фильтров возбуждения: ультрафиолетовым (320–380 нм), фиолетовым (380–415 нм), синим (450–490 нм) и зелёным (495–555 нм). Каждый набор включает фильтр возбуждения, дихроичное зеркало и запирающий фильтр, что обеспечивает селективное возбуждение флуорофоров и отсечку паразитного света. Ртутная лампа охватывает широкий спектр с выраженными пиками интенсивности, что делает её универсальным источником для большинства флуоресцентных красителей — DAPI, FITC, родамина, GFP и других меток. Флуоресценция позволяет визуализировать специфические структуры клеток (ядра, цитоскелет, мембраны, органеллы) через связывание красителя с целевой молекулой, а монохромная камера с высокой светочувствительностью регистрирует даже слабое свечение без потери сигнала в цветовых каналах.

Фазовый контраст обеспечивает наблюдение неокрашенных живых клеток за счёт преобразования фазовых сдвигов, возникающих при прохождении света через прозрачные структуры разной оптической плотности, в амплитудные различия яркости. В микроскопе установлен фазово-контрастный конденсор с числовой апертурой 0,6, организованный по схеме поворотного диска с четырьмя отверстиями: одно для светлого поля и три с фазовыми вставками под объективы 10×, 20× и 40×. Фазовые кольца центрируются с помощью вспомогательного телескопа, что исключает артефакты ореола и обеспечивает корректное формирование контраста. Три фазовых объектива PLL 10×/0,25 PHP2, PLL 20×/0,40 PHP2 и PLL 40×/0,60 PHP2 входят в комплект отдельно от объективов для флуоресценции и светлого поля — такое разделение связано с конструктивными особенностями фазовых колец в задней линзе объектива. Фазовый контраст не требует фиксации и окрашивания образца, что критично для наблюдения динамических процессов: деления клеток, миграции, изменения морфологии в реальном времени.

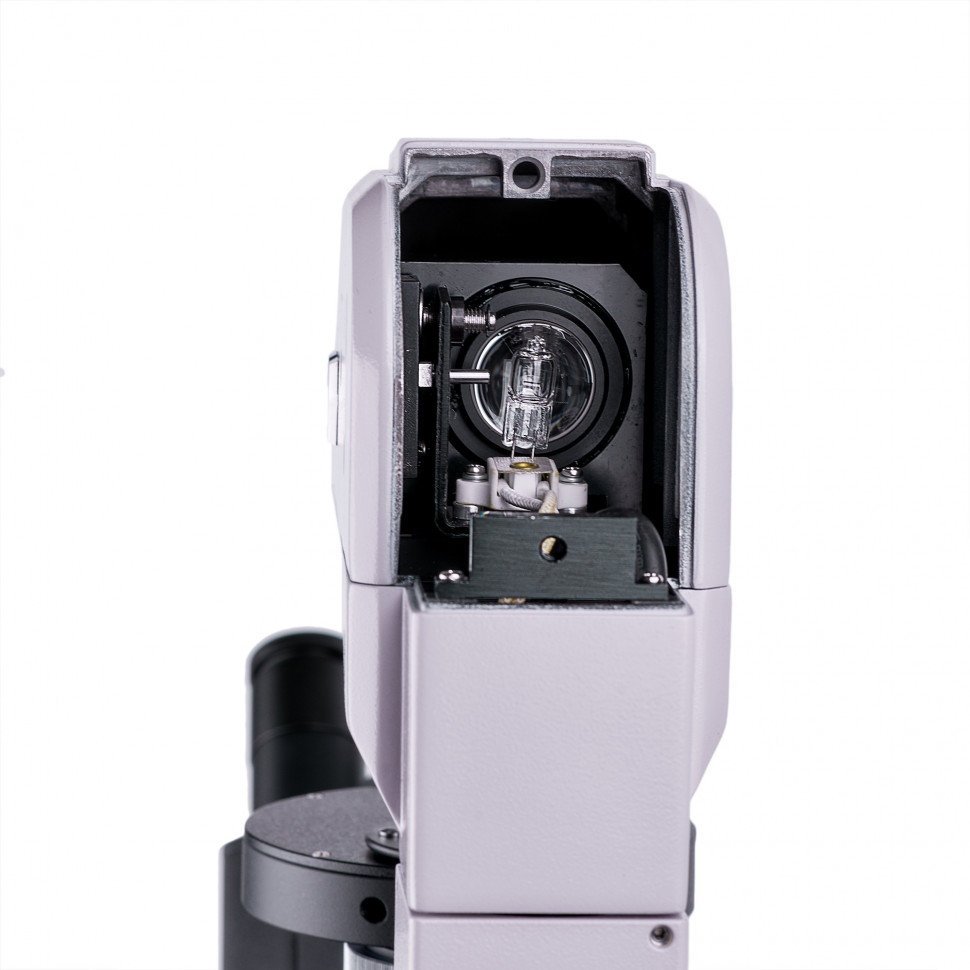

Светлое поле реализовано через проходящее освещение галогенной лампой 12 В/30 Вт с регулировкой яркости и настройкой по методу Кёлера. Кёлеровское освещение выравнивает яркость по полю зрения, устраняет затемнения по краям и обеспечивает оптимальное разрешение за счёт согласования апертуры конденсора с апертурой объектива. Для светлого поля используются три объектива PLL 10×/0,25, PLL 20×/0,40 и PLL 40×/0,60 без фазовых вставок. Общее увеличение с окулярами 10× составляет 100×, 200× и 400× соответственно. Планахроматическая коррекция объективов снижает хроматические и сферические аберрации, а коррекция на бесконечность позволяет вводить в оптический тракт промежуточные модули (фильтры, поляризаторы, фазовые кольца) без изменения фокального расстояния.

Формат работы с образцами

Инвертированная конструкция микроскопа определяет специфику подготовки образцов и тип посуды. Объективы расположены под предметным столиком и направлены вверх, образец размещается сверху в лабораторной посуде — чашках Петри, культуральных планшетах, колбах. Освещение проходящим светом подаётся сверху через конденсор с рабочим расстоянием 55 мм, что ограничивает высоту посуды в рабочем положении штатива осветителя. При отклонении штатива можно установить посуду высотой до 165 мм, но тогда фазовый контраст и точная настройка освещения Кёлера становятся недоступны. Толщина дна посуды не должна превышать 1,2 мм — объективы рассчитаны на эту коррекцию, и отклонение ухудшит резкость изображения.

На предметном столике размером 227×208 мм установлена стеклянная вставка диаметром 118 мм и механическое устройство перемещения образца с диапазоном хода 77×134,5 мм. В комплект входят четыре держателя для посуды разных размеров: 86×129,5 мм с отверстием Ø90 мм, 34×77,5 мм с отверстием Ø68,5 мм, 57×82 мм с отверстием Ø60 мм, 29×77,5 мм с отверстием Ø35 мм. Держатели фиксируют посуду на механическом устройстве, обеспечивая точное перемещение без смещения центра. Фокусировка коаксиальная с грубой и тонкой наводкой — шаг тонкой фокусировки 0,002 мм позволяет точно устанавливать фокальную плоскость при работе с объективом 40× и числовой апертурой 0,6, где глубина резкости составляет единицы микрометров. Грубая фокусировка оснащена механизмами блокировки и регулировки жёсткости хода, что исключает случайное изменение фокуса и повреждение объектива при контакте с дном посуды.

Цифровая документация

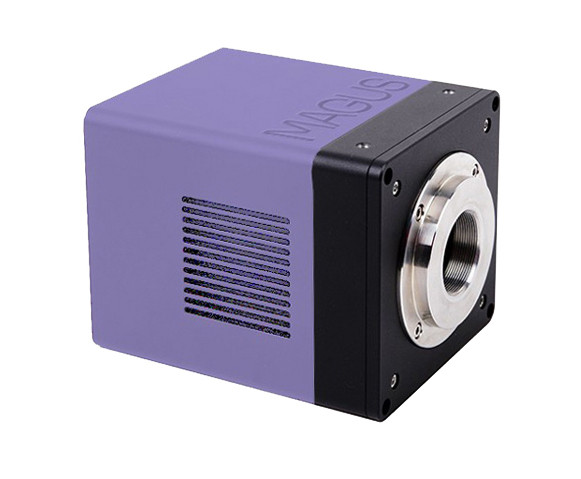

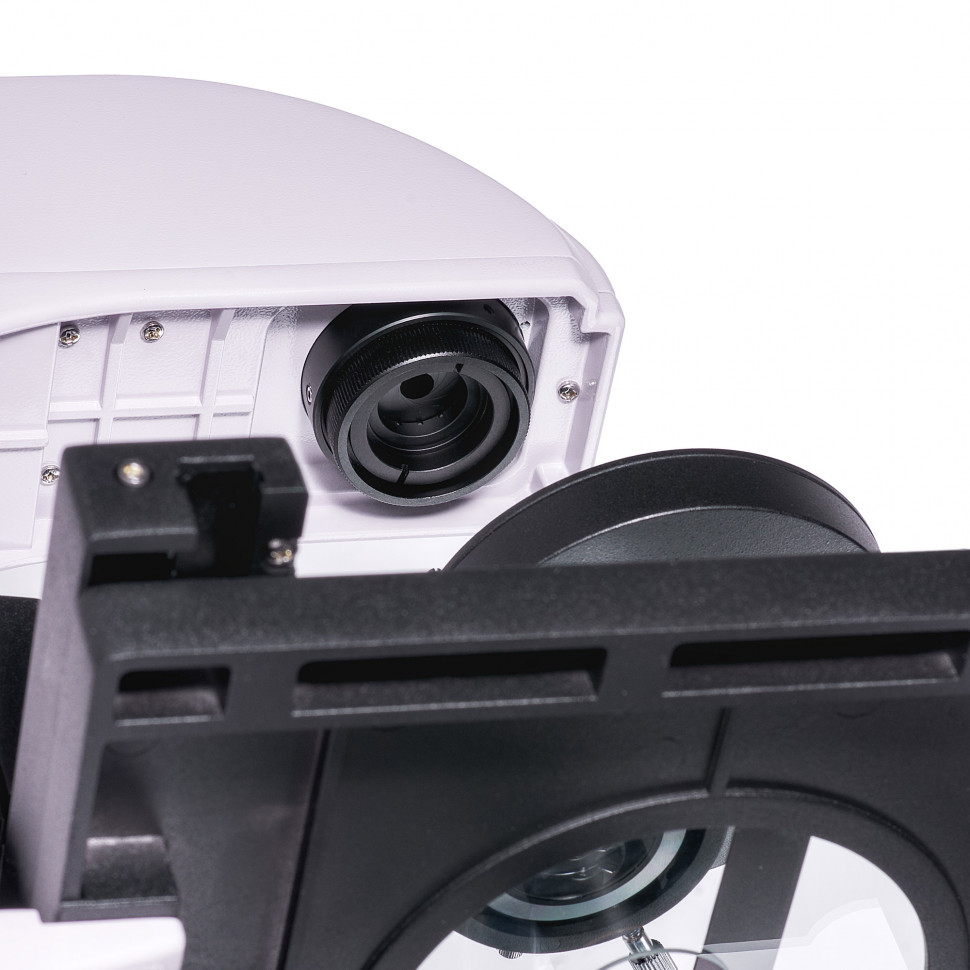

Камера MAGUS CLM90 входит в комплект и установлена через C-mount адаптер в один из двух каналов визуализации: вертикальный канал на тринокулярной насадке или боковой канал на корпусе микроскопа. Тринокулярная насадка Зидентопф позволяет направлять световой поток либо в окуляры (100%), либо на камеру (100%), либо распределять его 50/50 между визуальным наблюдением и цифровой регистрацией. Боковой канал на корпусе имеет переключение 100/0 или 0/100, что даёт возможность одновременно использовать камеру и внешний монитор с другой камерой (монитор не входит в комплект, но указан как опция). Насадка разворачивается на 180°, подстраивая высоту окулярных тубусов под рост пользователя, межзрачковое расстояние регулируется в диапазоне 48–75 мм.

Камера построена на монохромном CMOS-сенсоре SONY Exmor с обратной засветкой, размером 1,1 дюйма (14,4×9,9 мм) и разрешением 3200×2200 пикселей (7,1 Мпикс). Размер пикселя 4,5×4,5 мкм обеспечивает высокую светочувствительность — 3354 мВ при выдержке 1/30 с, что критично для регистрации слабой флуоресценции. Монохромный сенсор в отличие от цветного не теряет световой поток на цветофильтрах Байера, каждый пиксель регистрирует все фотоны без разделения на каналы RGB. Это увеличивает квантовую эффективность и снижает уровень шума — соотношение сигнал/шум составляет 0,15 мВ при 1/30 с. Для получения цветного изображения флуоресцентных образцов необходимо последовательно снимать кадры через разные фильтры возбуждения и затем объединять каналы программно в ПО MAGUS View.

Двухступенчатый термоэлектрический модуль (элемент Пельтье) охлаждает сенсор на 42°C ниже комнатной температуры, что радикально снижает тепловой шум при длительных экспозициях. Время выдержки регулируется от 0,1 мс до 1 часа — такой диапазон позволяет как фиксировать быстрые процессы с высокой частотой кадров (133,8 кадр/с при разрешении 1584×1100 пикс и 51,3 кадр/с при полном разрешении 3200×2200 пикс), так и накапливать сигнал от слабых источников флуоресценции без насыщения шумом. Глобальный затвор (global shutter) считывает сигнал со всех пикселей одновременно, в отличие от скользящего затвора (rolling shutter), что исключает искажения геометрии при движении объекта и артефакты при перемещении препарата. Разрядность АЦП переключается между 8 и 12 бит — 12-битный режим расширяет динамический диапазон до 4096 градаций яркости, что улучшает различимость слабых деталей в тёмных областях изображения.

Интерфейс USB 3.0 обеспечивает скорость передачи данных до 5 Гб/с, что достаточно для передачи потока 7-мегапиксельных кадров на компьютер без задержек и буферизации. Камера получает питание либо от USB-порта компьютера (5 В), либо от внешнего адаптера 12 В, 3 А для работы элемента Пельтье. ПО MAGUS View поддерживает захват фото в форматах JPG, BMP, PNG, TIF и запись видео в WMV, AVI, H.264, H.265 (для Windows 10 и выше), включает инструменты для измерения линейных и угловых размеров, регулировки экспозиции и баланса белого в ручном и автоматическом режиме. Спектральный диапазон камеры 380–700 нм с антибликовым фильтром согласован с диапазоном эмиссии большинства флуорофоров.

Конструкция и технологии

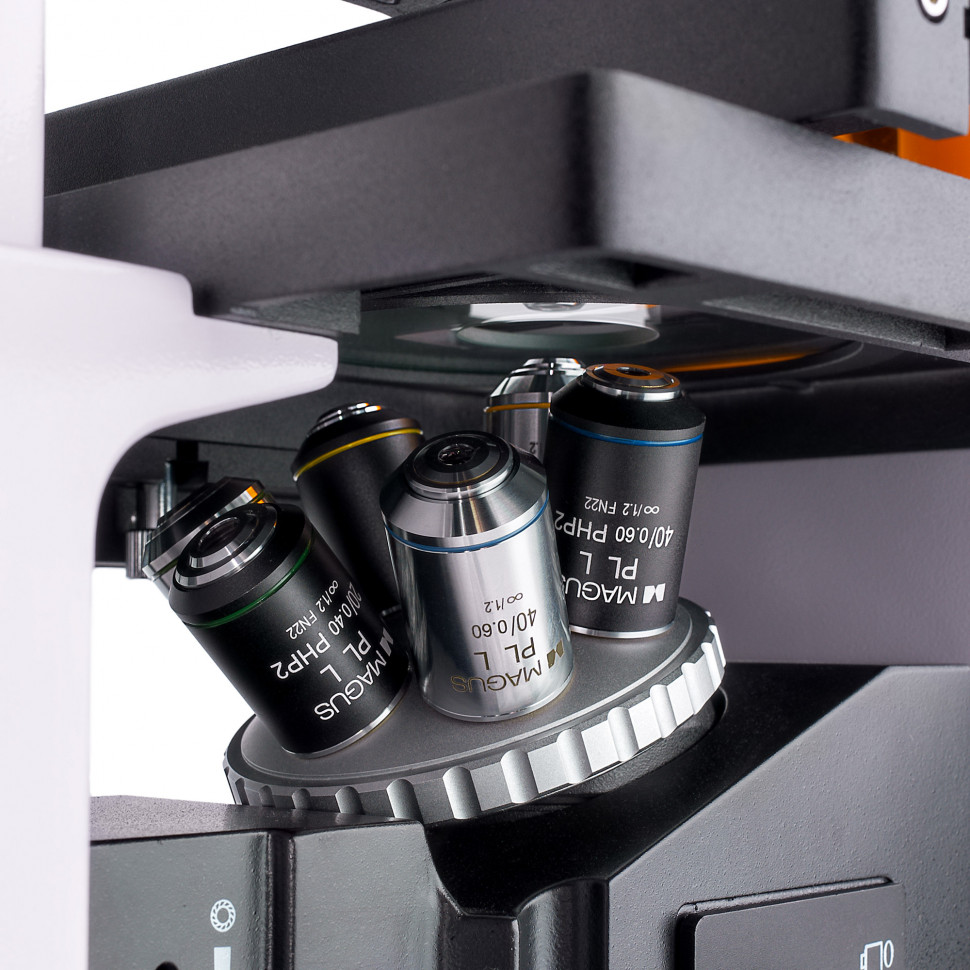

Корпус микроскопа выполнен из цельнолитого алюминия, что обеспечивает жёсткость конструкции и стабильность оптического тракта при вибрациях и температурных изменениях. Револьверное устройство на шесть позиций расположено под предметным столиком на штативе, объективы направлены вверх. Парфокальная высота объективов 45 мм позволяет переключаться между увеличениями без значительной перефокусировки. Планахроматическая коррекция объективов снижает хроматические аберрации в видимом диапазоне, а коррекция на бесконечность (infinity-corrected) переносит построение изображения на тубусную линзу, что делает возможным введение в световой путь промежуточных оптических элементов — фазовых модулей, поляризаторов, светофильтров — без изменения оптической длины и фокусировки.

Числовые апертуры объективов — 0,25 для 10×, 0,40 для 20× и 0,60 для 40× — определяют разрешающую способность и глубину резкости. Объектив 40×/0,60 обеспечивает предельное разрешение около 0,5 мкм в видимом свете, что достаточно для различения внутриклеточных структур — ядер, митохондрий, бактерий. Рабочие расстояния объективов составляют 4,3 мм для 10×, 8,0 мм для 20× и 3,5 мм для 40×, что типично для планахроматов этого класса и позволяет работать с дном стандартной лабораторной посуды толщиной до 1,2 мм без опасности контакта фронтальной линзы с образцом.

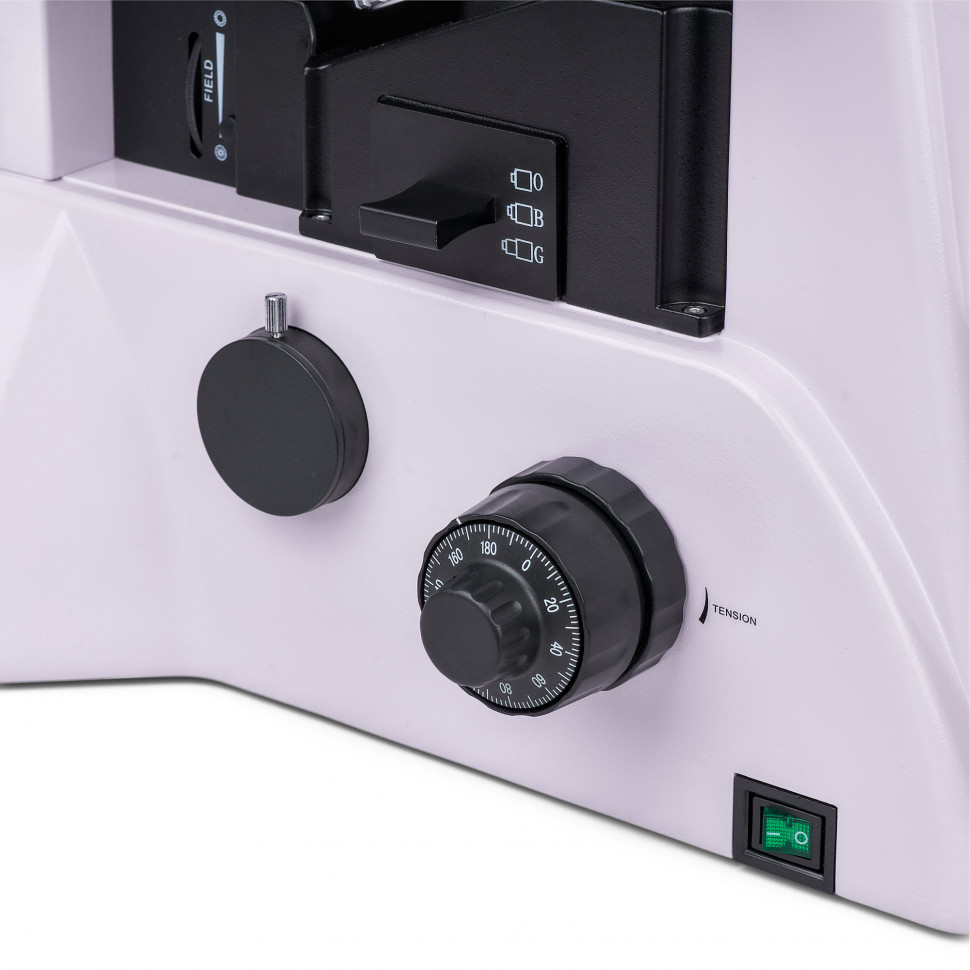

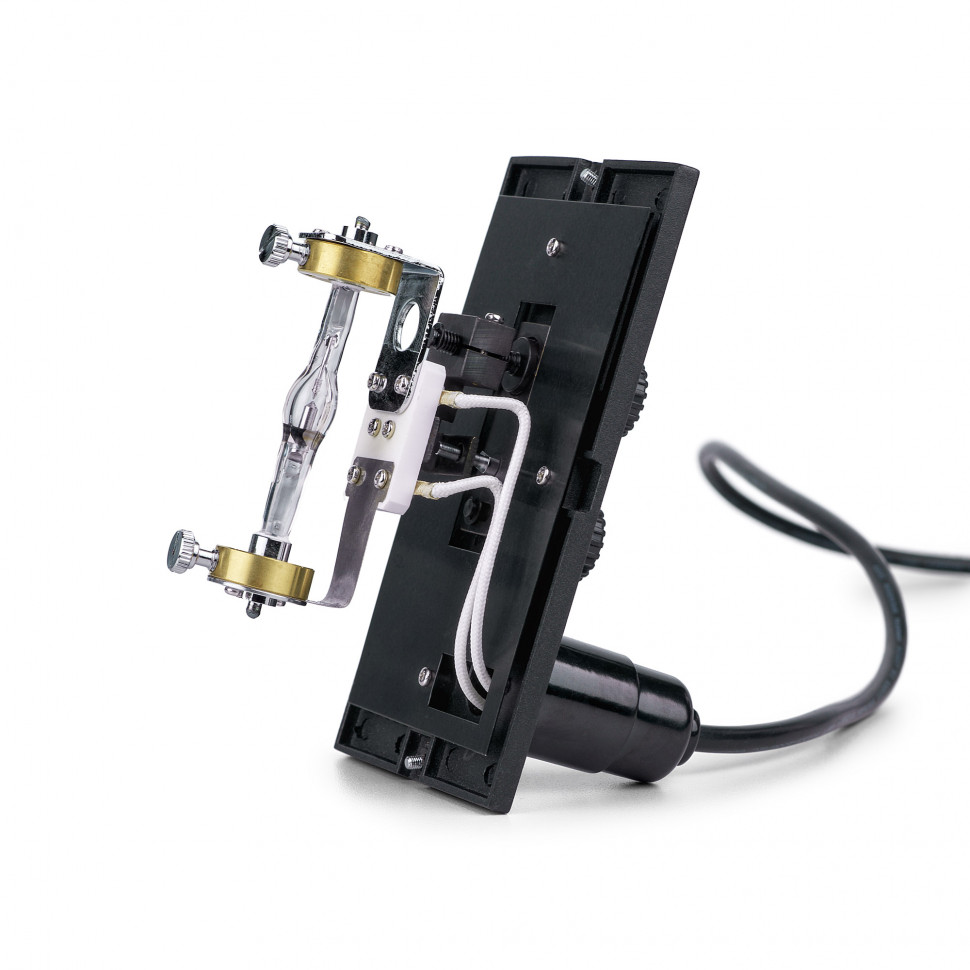

Освещение организовано по двум независимым каналам. Для флуоресценции используется ртутная лампа 100 Вт, размещённая в отдельном фонаре с принудительным охлаждением для отвода тепла и предотвращения перегрева при длительной работе. Блок поджига ртутной лампы подключается отдельным кабелем питания. Два люминесцентных блока (входят в комплект) содержат фильтрующие кубы с наборами возбуждения UV, V, B, G. Для проходящего света применяется галогенная лампа 12 В/30 Вт с регулировкой яркости и возможностью настройки освещения по методу Кёлера — через регулировку апертурной и полевой ирисовой диафрагм конденсора. Кёлеровское освещение выравнивает распределение яркости по полю зрения, исключает паразитную засветку и максимизирует контраст и разрешение.

Окуляры 10×/22 мм с удалённым зрачком 10 мм входят в комплект в количестве двух штук, обеспечивая комфортное наблюдение при работе в очках. Диаметр окулярной трубки 30 мм соответствует стандарту, что позволяет использовать широкий спектр опциональных окуляров — 12,5×, 15×, 20×, 25× — для изменения итогового увеличения. Опциональный объектив PL 4×/0,10 с рабочим расстоянием 21,0 мм расширяет диапазон увеличения до 40× и обеспечивает обзорный режим для поиска областей интереса и ориентации на препарате.

Кому подойдёт

Микроскоп MAGUS Lum VD500 предназначен для специализированных лабораторий, где требуется сочетание флуоресцентной микроскопии и фазового контраста для исследования живых клеточных культур. Типичные области применения — клеточная биология, микробиология, биохимия, фармакология, эпидемиология. Инвертированная схема и возможность работы с образцами в лабораторной посуде делают микроскоп основным инструментом для наблюдения первичных и перевиваемых клеточных линий, микроорганизмов в культуральных планшетах, оценки жизнеспособности и морфологии клеток в динамике без пересева на предметные стёкла.

Флуоресцентный модуль с четырьмя наборами фильтров позволяет работать с распространёнными флуорофорами без докупки дополнительного оборудования. Монохромная камера с элементом Пельтье и глобальным затвором ориентирована на количественную флуоресцентную микроскопию — измерение интенсивности сигнала, подсчёт меченых клеток, регистрацию динамики процессов с высокой временной и пространственной детализацией. Наличие тонкой фокусировки с шагом 2 мкм и возможности центрирования фазовых колец указывает на класс прибора, требующий квалифицированной настройки и предполагающего работу опытных лаборантов или исследователей.

Сложность настройки и обслуживания (замена ртутной лампы, юстировка освещения Кёлера, центрирование фазовых колец, настройка фильтров) делает микроскоп неподходящим для начинающих пользователей или учебных задач базового уровня. Назначение прибора — лабораторные и медицинские исследования — подразумевает наличие у пользователя опыта работы с инвертированными микроскопами, понимания принципов флуоресцентной и фазово-контрастной микроскопии, а также навыков работы с ПО для обработки и анализа цифровых изображений.

Что важно знать заранее

Инвертированная конструкция накладывает ограничения на тип образцов и посуды. Образец должен находиться в посуде с прозрачным плоским дном толщиной не более 1,2 мм — отклонение от этой толщины приведёт к аберрациям и потере резкости. Работа с классическими предметными стёклами и покровными стёклами в инвертированном микроскопе возможна, но требует адаптеров или специальных держателей, которые не входят в комплект. Высота посуды в рабочем положении штатива ограничена 55 мм — это рабочее расстояние конденсора. Более высокую посуду (до 165 мм) можно установить только при отклонении штатива осветителя, что делает недоступными фазовый контраст и точную настройку освещения по Кёлеру.

Ртутная лампа имеет ограниченный ресурс и требует периодической замены. Пары ртути при нарушении целостности колбы токсичны, поэтому установка и замена лампы должны выполняться с соблюдением мер безопасности. Фонарь лампы и блок поджига требуют отдельного подключения к сети (в комплекте два сетевых шнура питания). Галогенная лампа проходящего света также расходуемый элемент, но её замена проще и безопаснее.

Монохромная камера не формирует цветное изображение напрямую. Для получения цветной флуоресцентной картины необходимо снимать образец последовательно через разные фильтры возбуждения и затем объединять каналы программно в ПО MAGUS View или внешнем софте для обработки изображений. Это увеличивает время съёмки, но даёт точный контроль над вкладом каждого канала и избавляет от потерь светового потока на цветофильтрах Байера. Элемент Пельтье требует подключения внешнего адаптера питания 12 В, 3 А — питания от USB-порта компьютера недостаточно для работы охлаждения.

Настройка освещения по методу Кёлера и центрирование фазовых колец требуют времени и опыта. Центрирующий телескоп входит в комплект, но процедура юстировки фазовых колец может потребовать нескольких итераций для достижения оптимального контраста без артефактов ореола. ПО MAGUS View поддерживает Windows 8/10/11 (32 и 64 бит), Mac OS X и Linux, минимальные системные требования включают процессор Intel Core 2 от 2,8 ГГц, 2 ГБ оперативной памяти, порт USB 3.0 и монитор с диагональю от 17 дюймов.

Комплектация

• Цифровая камера MAGUS CLM90 — монохромная CMOS-камера 7,1 Мпикс с элементом Пельтье, глобальным затвором, USB 3.0, C-mount креплением, адаптером питания 12 В, 3 А, кабелем USB, установочным диском с драйверами и ПО MAGUS View, инструкцией и гарантийным талоном
• Штатив с источником проходящего света — цельнолитой алюминиевый корпус, механизм коаксиальной грубой и тонкой фокусировки, предметный столик 227×208 мм, кронштейн конденсора, револьвер на 6 объективов, боковой канал визуализации

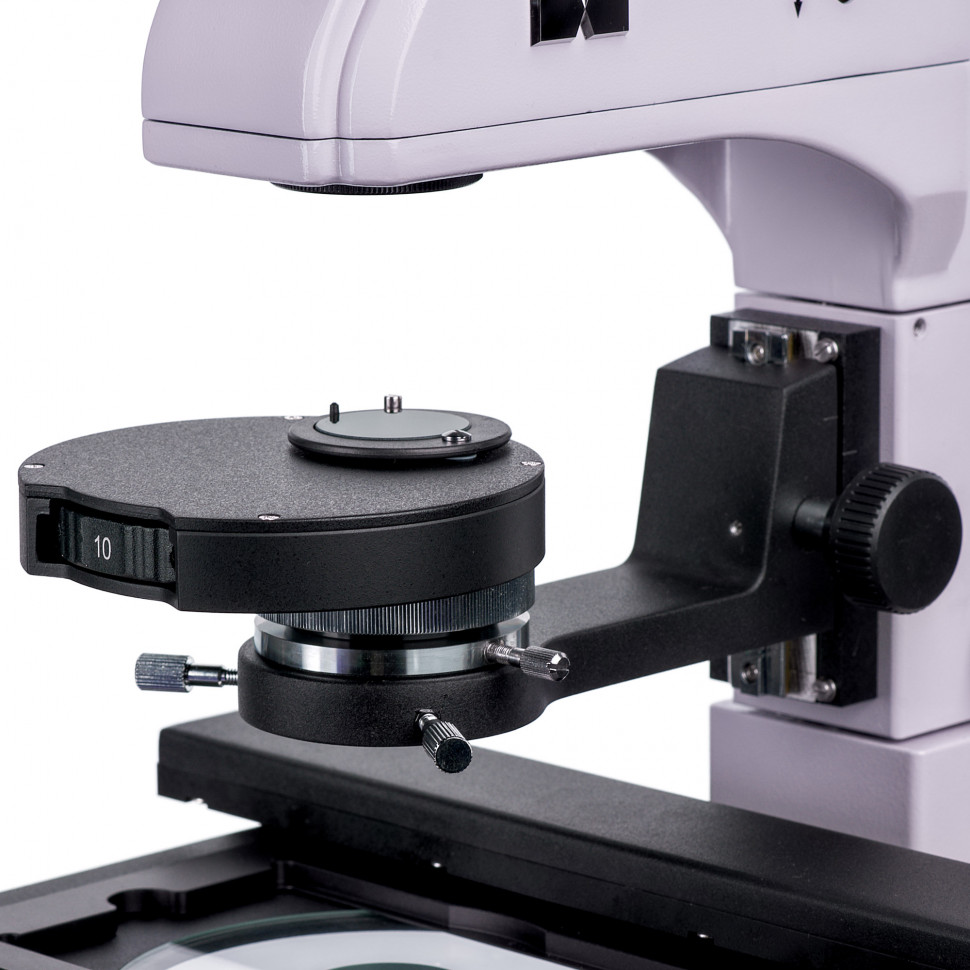

• Фазово-контрастный конденсор — NA 0,6, рабочее расстояние 55 мм, поворотная система с четырьмя отверстиями (светлое поле + фазовые вставки для 10×, 20×, 40×), регулируемые апертурная и ирисовая полевая диафрагмы

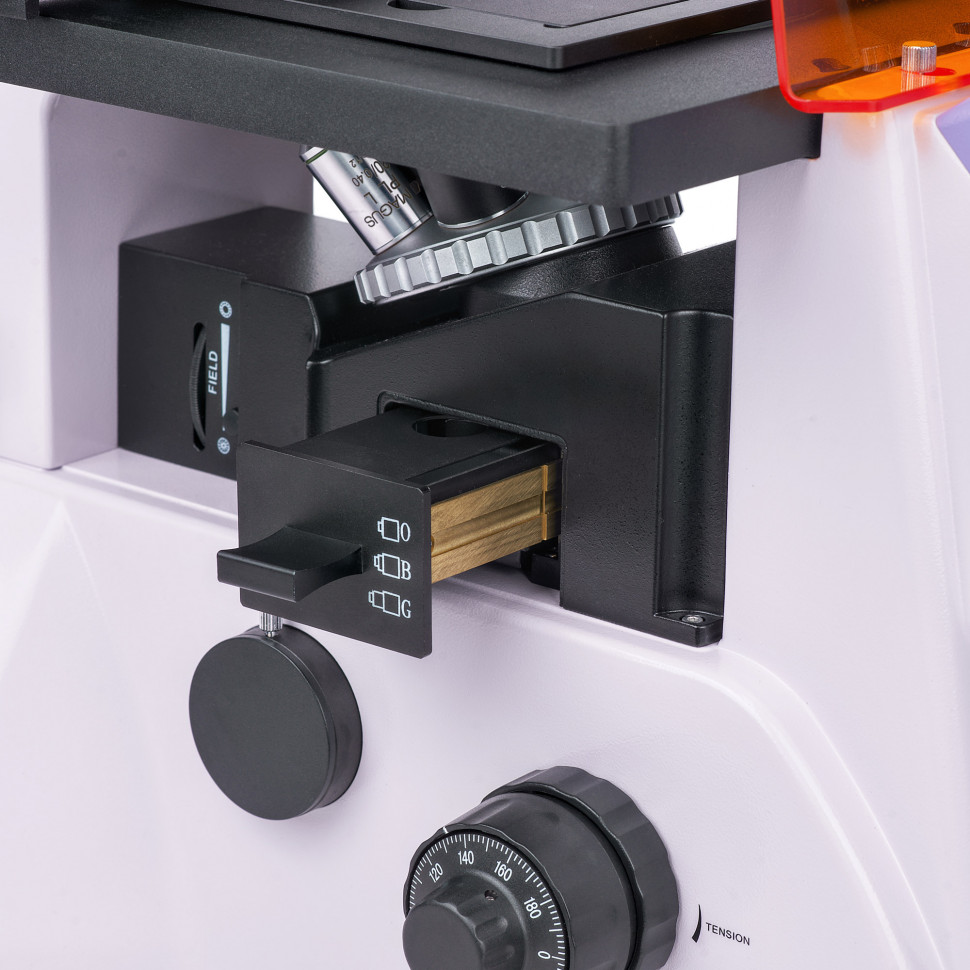

• Люминесцентный блок (2 шт.) — фильтрующие кубы с наборами возбуждения UV (320–380 нм), V (380–415 нм), B (450–490 нм), G (495–555 нм)

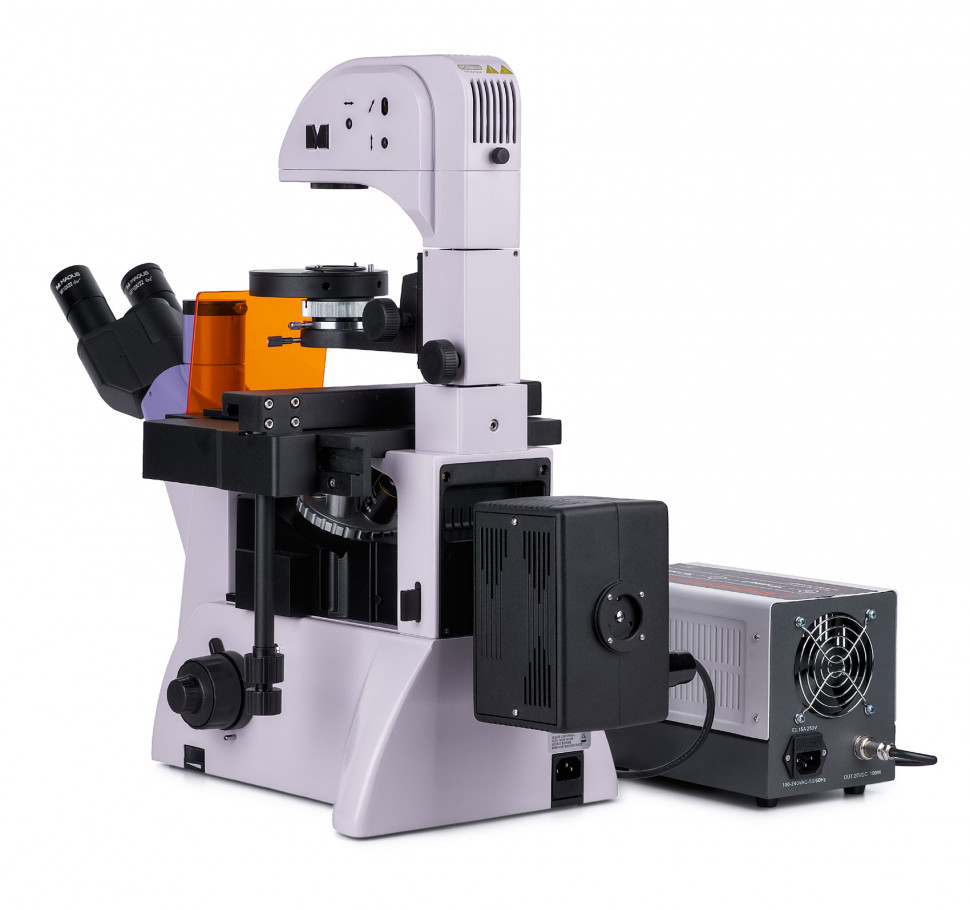

• Фонарь ртутной лампы — с принудительным охлаждением, блок поджига ртутной лампы 100 Вт, кабель питания

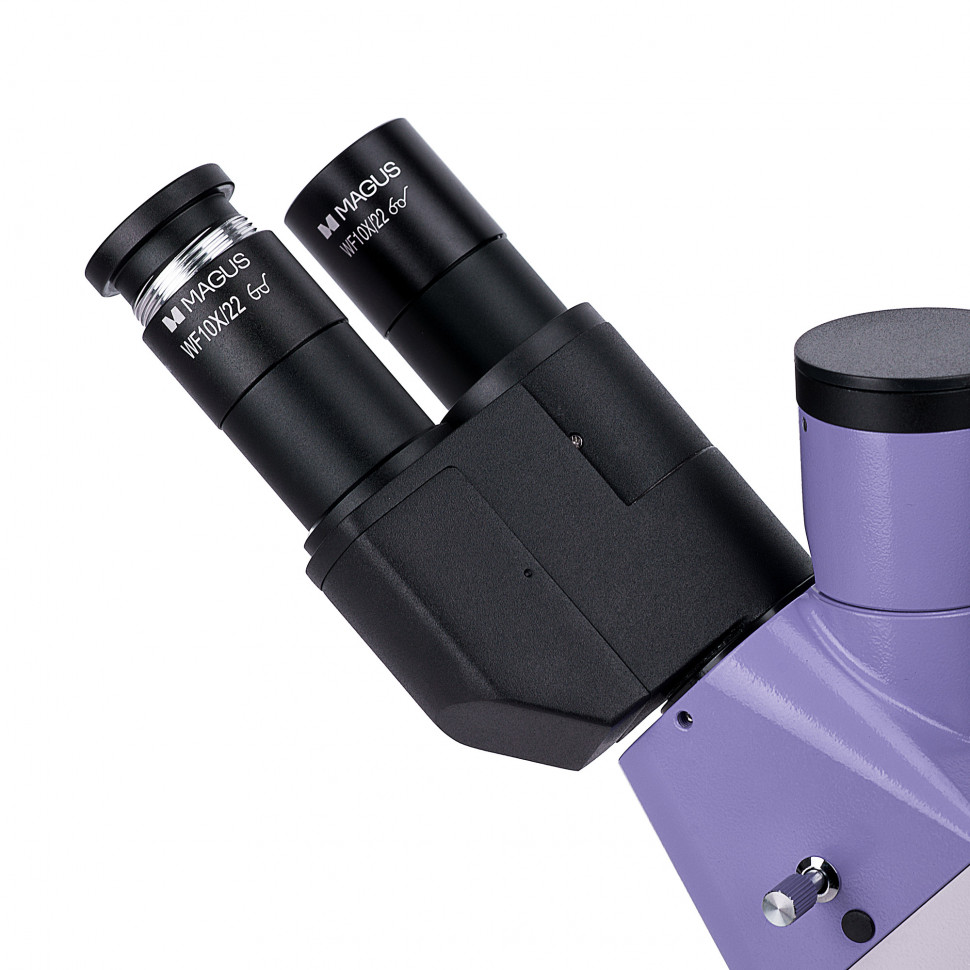

• Тринокулярная визуальная насадка Зидентопф — разворот на 180°, межзрачковое расстояние 48–75 мм, деление светового потока 100/0 или 50/50
• Шесть планахроматических объективов с коррекцией на бесконечность — PLL 10×/0,25 WD 4,3 мм, PLL 20×/0,40 WD 8,0 мм, PLL 40×/0,60 WD 3,5 мм (для флуоресценции и светлого поля), PLL 10×/0,25 PHP2 WD 4,3 мм, PLL 20×/0,40 PHP2 WD 8,0 мм, PLL 40×/0,60 PHP2 WD 3,5 мм (фазовые)
• Два окуляра 10×/22 мм с удалённым зрачком 10 мм — с наглазниками
• Вспомогательный центрирующий телескоп — для юстировки фазовых колец
• Механическое устройство перемещения образца — диапазон хода 77×134,5 мм, круглая стеклянная вставка Ø118 мм
• Четыре держателя лабораторной посуды — 86×129,5 мм (Ø90 мм), 34×77,5 мм (Ø68,5 мм), 57×82 мм (Ø60 мм), 29×77,5 мм (Ø35 мм)
• Переходник C-mount — для установки камеры
• Защитный экран, светофильтр, два сетевых шнура питания, кабель питания фонаря ртутной лампы, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект включает все необходимое для начала работы: шесть объективов покрывают диапазон увеличений 100–400× в трёх методах контрастирования, четыре держателя обеспечивают совместимость с распространёнными типами лабораторной посуды, центрирующий телескоп позволяет настроить фазовый контраст без дополнительного оборудования. Для работы потребуются лабораторная посуда с прозрачным дном толщиной до 1,2 мм, флуоресцентные красители или предварительно меченые образцы, компьютер с USB 3.0 для подключения камеры. Ртутная лампа 100 Вт входит в состав фонаря (уточните у поставщика наличие установленной лампы или необходимость отдельного заказа).

Рекомендуемые аксессуары

Окуляры с увеличенной кратностью — 12,5×, 15×, 20×, 25× — расширяют диапазон итогового увеличения до 500×, 600×, 800× и 1000× с объективом 40× (указаны в перечне опций). Окуляр 10×/22 мм со шкалой позволяет проводить визуальные измерения размеров объектов при условии предварительной калибровки с использованием калибровочного слайда. Калибровочный слайд (объект-микрометр) необходим для определения реального размера пикселя в изображении при каждом увеличении — без калибровки измерения в ПО MAGUS View будут некорректны.

Объектив PL 4×/0,10 с рабочим расстоянием 21,0 мм (опция) даёт общее увеличение 40× с окулярами 10× и служит для обзорного режима — поиска областей интереса на препарате, навигации по культуре, оценки общего состояния образца перед переходом на большие увеличения. Монитор с HDMI-интерфейсом и соответствующая цифровая камера с HDMI-выходом (указаны в опциях) позволяют организовать автономный просмотр без компьютера, что удобно для групповых демонстраций или работы в помещениях с ограниченным доступом к вычислительной технике.

Итог

MAGUS Lum VD500 — специализированный инвертированный микроскоп для флуоресцентной микроскопии и фазового контраста живых клеточных культур в лабораторной посуде. Сочетание трёх методов контрастирования, планахроматической оптики с коррекцией на бесконечность, четырёх наборов фильтров возбуждения флуоресценции и профессиональной монохромной камеры с термоэлектрическим охлаждением делает прибор полнофункциональным инструментом для количественной микроскопии. Инвертированная схема оптимизирована под работу с образцами в чашках Петри, планшетах и колбах высотой до 55 мм, что исключает необходимость пересева культур на предметные стёкла и сохраняет жизнеспособность клеток при наблюдении. Микроскоп требует квалифицированной настройки и предназначен для опытных пользователей в научных и медицинских лабораториях.
