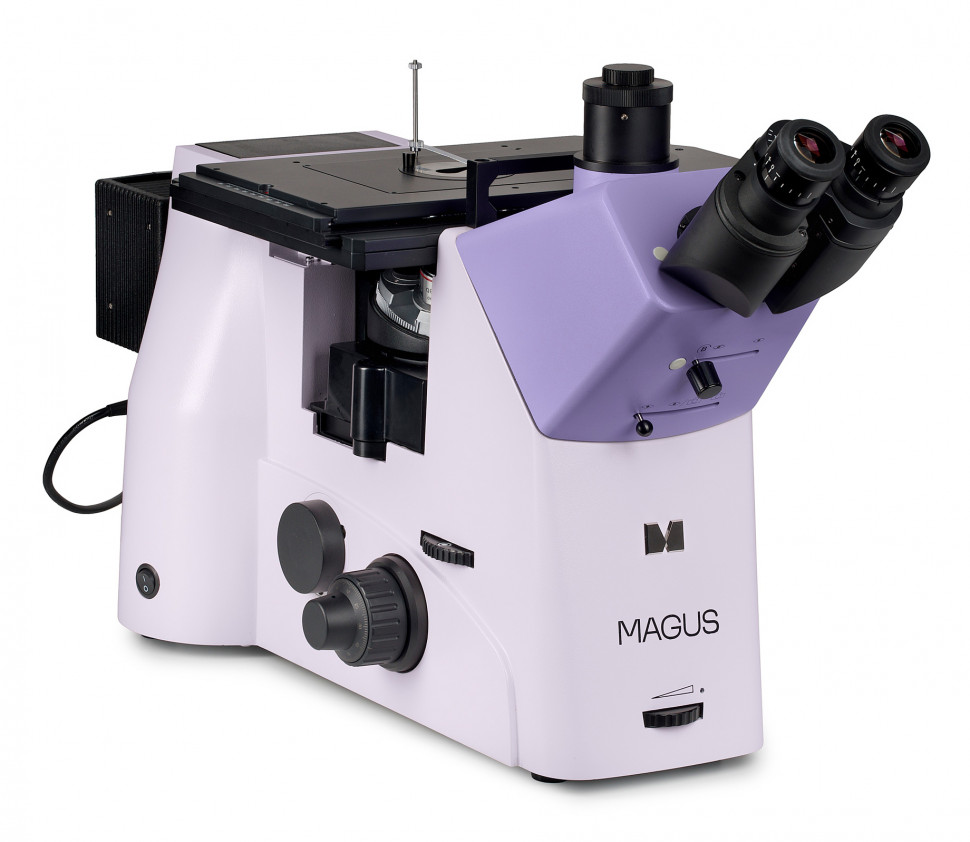

MAGUS Metal V790 DIC — инвертированный металлографический микроскоп с ДИК и турелью на 6 методов контраста

MAGUS Metal V790 DIC — исследовательский металлографический микроскоп инвертированной конструкции для изучения микроструктуры металлов, сплавов, полупроводниковых материалов и других непрозрачных объектов в отражённом свете. Реализует четыре метода контрастирования: светлое поле, темное поле, простую поляризацию и дифференциально-интерференционный контраст. Инвертированная схема позволяет работать с габаритными образцами массой до 30 кг без ограничений по геометрии. Оптика план-полуапохроматы и планапохроматы скорректирована на бесконечность, турель на 6 слотов обеспечивает быстрое переключение между методами наблюдения без повторной настройки.

Метод наблюдения и что он даёт

Светлое поле

Базовый метод для визуализации микроструктуры шлифов металлов и сплавов после металлографического травления. Свет падает на образец вертикально через объектив и отражается обратно. Границы зёрен, фазовые включения, дефекты кристаллической решётки становятся видны за счёт различий в отражательной способности участков с разной ориентацией и составом. Применяется для анализа структурных составляющих, оценки размера зерна, выявления карбидов, интерметаллидов, неметаллических включений. Галогенная лампа мощностью 100 Вт обеспечивает достаточную яркость для работы во всём диапазоне увеличений от 50× до 1000×.

Темное поле

Метод выявляет неоднородности структуры, не различимые в светлом поле. В оптический путь попадает только свет, рассеянный неровностями, границами зёрен, микротрещинами и включениями. Ровные участки поверхности остаются тёмными. Темное поле визуализирует тонкие царапины от абразивной обработки, выделения по границам зёрен, продукты коррозии, дисперсные фазы. Мощность источника света 100 Вт специально выбрана для обеспечения достаточной яркости в этом режиме, где интенсивность отражённого потока значительно ниже, чем в светлом поле.

Поляризация

Метод применяется для анализа анизотропных материалов и структур с оптически активными фазами. Поляризатор и вращающийся анализатор пропускают только свет с определённой ориентацией плоскости колебаний. Зёрна с различной кристаллографической ориентацией по-разному изменяют состояние поляризации отражённого света и проявляются разными оттенками или яркостью. Метод эффективен при исследовании структуры титановых сплавов, чугунов с графитом, керамики, минералов, полимеров, композитных материалов. Анализатор вращается на 360°, что позволяет выбрать оптимальное положение для конкретного образца.

Дифференциально-интерференционный контраст

ДИК — усовершенствованный метод поляризационного контраста, визуализирующий микрорельеф поверхности в псевдообъёмном виде с цветовым кодированием перепадов высоты. Метод повышает глубину резкости и чёткость изображения, делает видимыми детали структуры, не различимые в светлом поле и простой поляризации. Плоские участки поверхности окрашиваются однородно, а области с микрорельефом — градиентом цвета. Перепады высоты в доли микрометра становятся очевидными без профилометрии. ДИК применяется для анализа поверхностей после полировки, выявления микротрещин, межзёренных границ, фазовых выделений, оценки качества подготовки шлифа. В комплект входят два ДИК-слайдера: один для объективов малого увеличения, второй для среднего и большого. Слайдер устанавливается в специальный слот револьверного устройства.

Конструкция и технологии

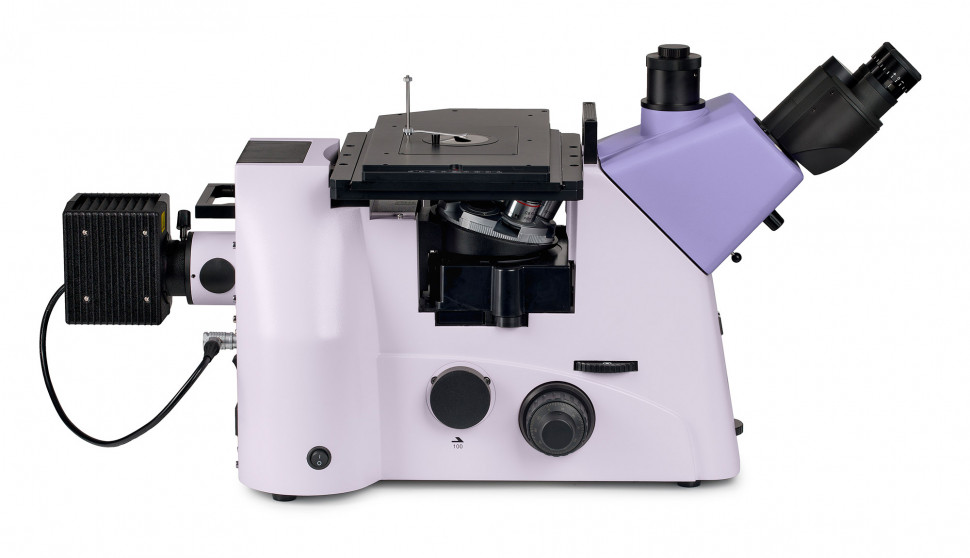

Инвертированная схема

Объективы и осветительная система расположены под предметным столиком, образец устанавливается подготовленной поверхностью вниз. Такая компоновка снимает ограничения по габаритам образца — важно только, чтобы его масса не превышала 30 кг и исследуемая грань была достаточно плоской для установки на столик. Инвертированная конструкция позволяет работать с деталями сложной формы, крупными заготовками, образцами после механических испытаний, фрагментами конструкций без необходимости вырезать миниатюрные шлифы. Предметный столик размером 340×230 мм с диапазоном перемещения 130×85 мм обеспечивает доступ к обширной области образца. Трёхслойное покрытие столика защищает поверхность от царапин при работе с тяжёлыми объектами.

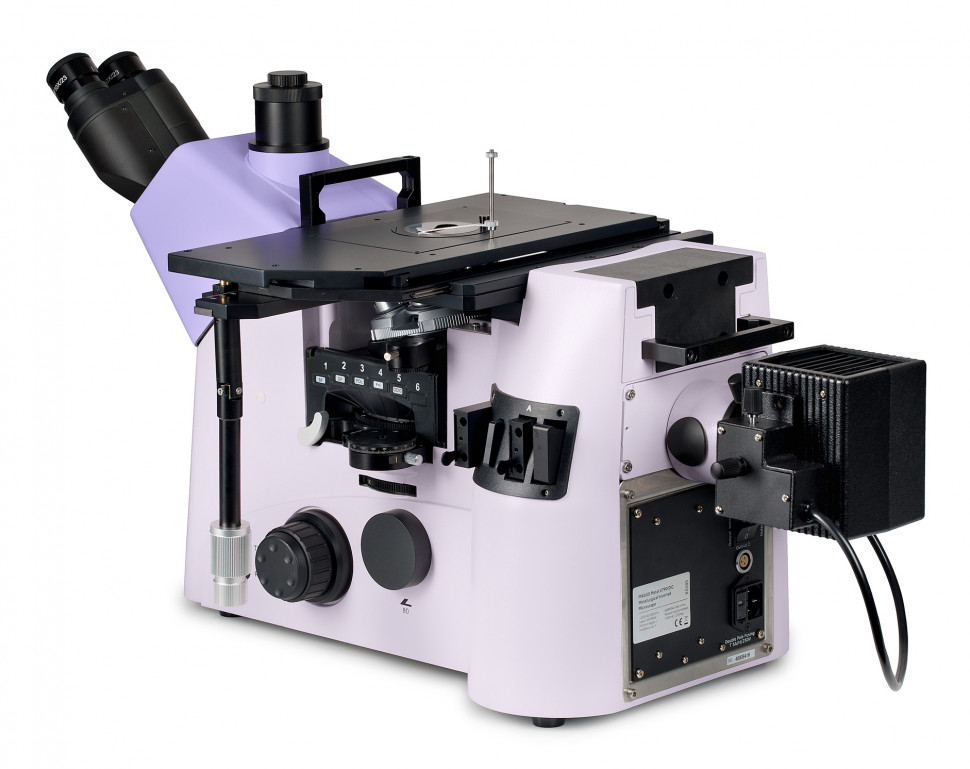

Турель для модулей контраста

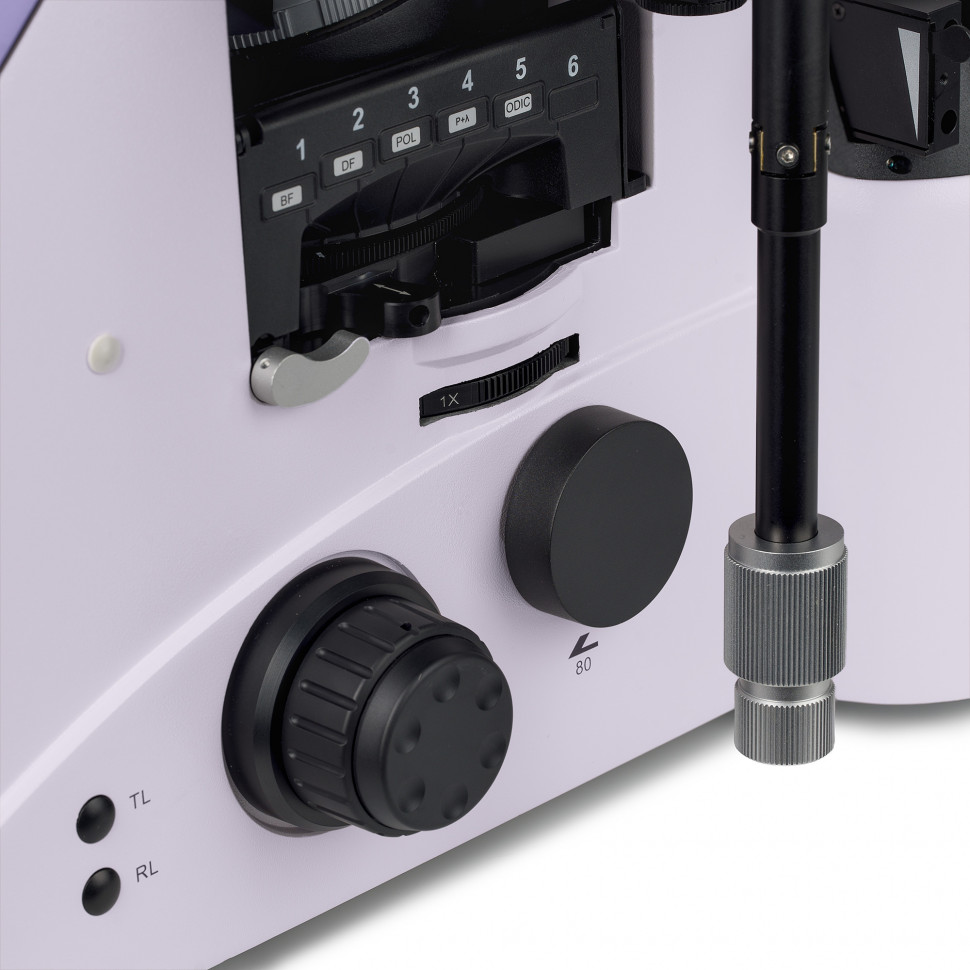

Под револьвером объективов на штативе расположена турель с шестью слотами для установки модулей разных методов контрастирования. Поворот турели меняет режим наблюдения — переход от светлого поля к темному полю, поляризации или ДИК происходит без повторной настройки апертурной диафрагмы и центрировки. Это сокращает время на переключение между методами и исключает ошибки юстировки при рутинных исследованиях, когда одну и ту же структуру нужно изучить несколькими способами для получения полной картины.

Оптика, корригированная на бесконечность

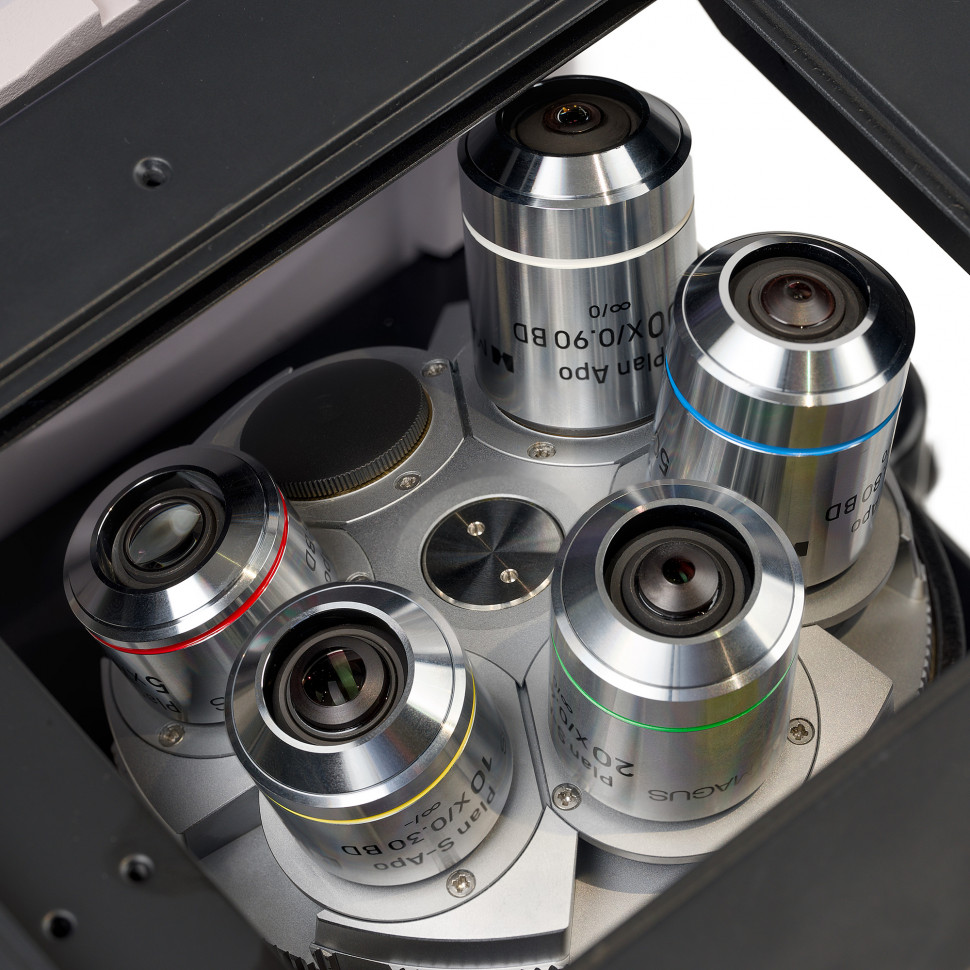

В комплект входят пять объективов: план-полуапохроматы 5×/0,15, 10×/0,30, 20×/0,45 и планапохроматы 50×/0,80, 100×/0,90 с увеличенным рабочим расстоянием. Все объективы скорректированы на бесконечность. Параллельный выходящий пучок позволяет встраивать в оптический путь дополнительные модули — ДИК-призмы, поляризаторы, светоделители, фильтры — без изменения фокусного расстояния и потери качества изображения. План-полуапохроматы и планапохроматы обеспечивают лучшую коррекцию хроматической и сферической аберрации по сравнению с планахроматами, что критично при высоких увеличениях и методах контрастирования, требующих максимальной чёткости.

Числовая апертура объективов от 0,15 до 0,90 определяет разрешающую способность системы. Объектив 100×/0,90 при работе в светлом поле обеспечивает разрешение порядка 0,3 мкм, что достаточно для визуализации мелких карбидов, дисперсных выделений, тонких границ зёрен. Рабочее расстояние объективов составляет от 20 мм (5×) до 1 мм (50× и 100×). При больших увеличениях расстояние между объективом и образцом минимально, что требует аккуратности при фокусировке на шлифы с выступающими включениями или неровностями.

Линза дополнительного увеличения и три канала визуализации

Переключатель на корпусе микроскопа вводит в оптический путь линзу дополнительного увеличения 1,5×. С её помощью диапазон увеличения расширяется с базовых 50–1000× до 50–1500× без смены окуляров или объективов. Это удобно для детального рассмотрения мелких структурных элементов на уже настроенном образце.

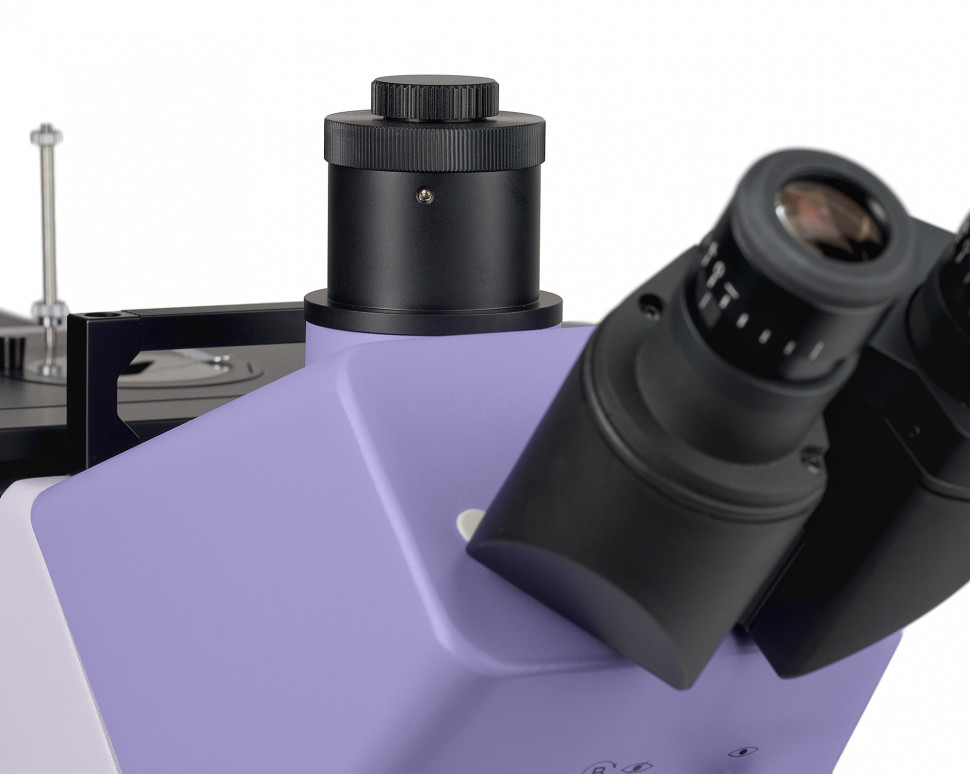

Микроскоп имеет три независимых канала визуализации для установки цифровых камер. Основной — вертикальный тубус тринокулярной насадки с переключением светового потока 100/0 (весь свет в окуляры), 50/50 (равномерно между окулярами и камерой) или 0/100 (весь свет в камеру). Дополнительно на корпусе расположены два боковых фотопорта: правый с делением 100/0 и 20/80, левый с делением 100/0 и 0/100. Возможность одновременного подключения камеры и визуального наблюдения через окуляры или использования нескольких камер одновременно расширяет варианты документирования и мониторинга процесса исследования.

Линза Бертрана и освещение по Кёлеру

В тринокулярную насадку встроена линза Бертрана, вводимая в оптический путь регулятором на передней части насадки. Линза используется для коноскопических наблюдений — анализа интерференционных картин в сходящемся свете, что важно при изучении оптических свойств анизотропных материалов в поляризованном свете и настройке ДИК.

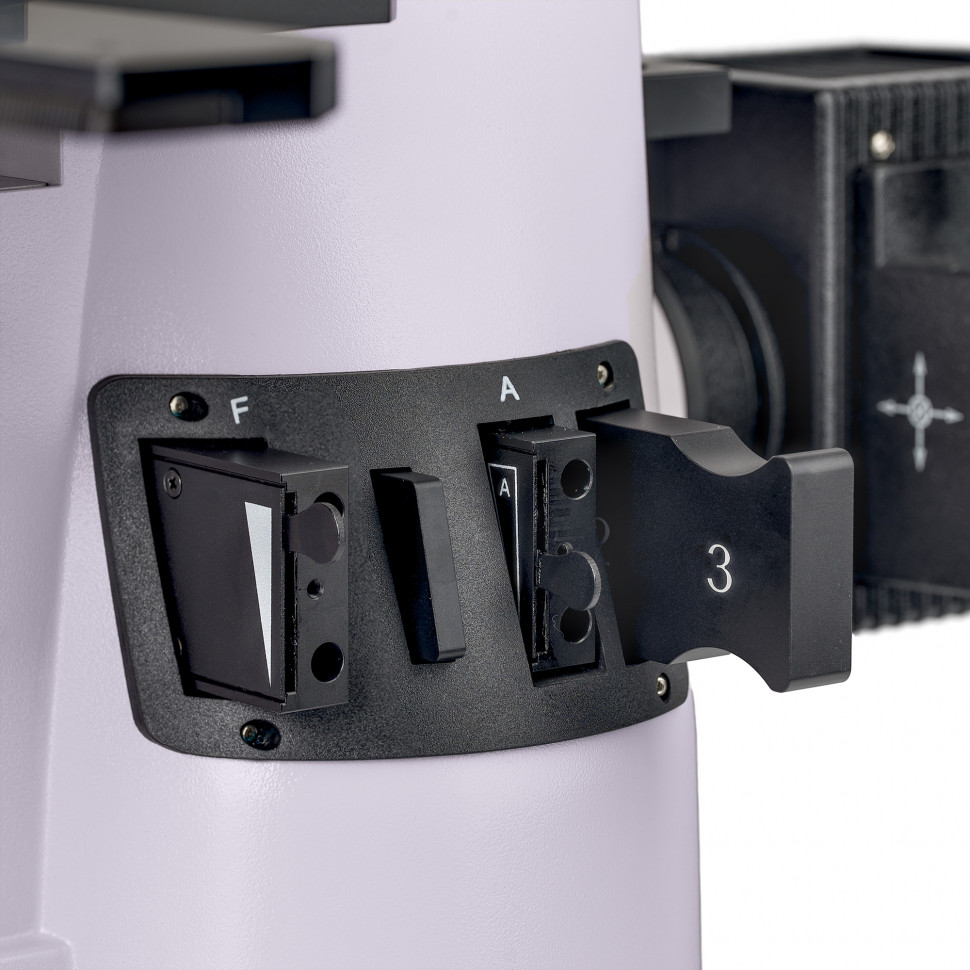

Осветительная система реализует метод Кёлера с независимой регулировкой полевой и апертурной диафрагм. Полевая диафрагма ограничивает освещённую область образца, апертурная управляет контрастом и разрешением изображения. Обе диафрагмы отцентрированы на заводе и при необходимости регулируются центрировочными винтами. Настройка по Кёлеру обеспечивает равномерное освещение поля зрения и максимальное разрешение при любом методе контрастирования.

Фокусировка и управление

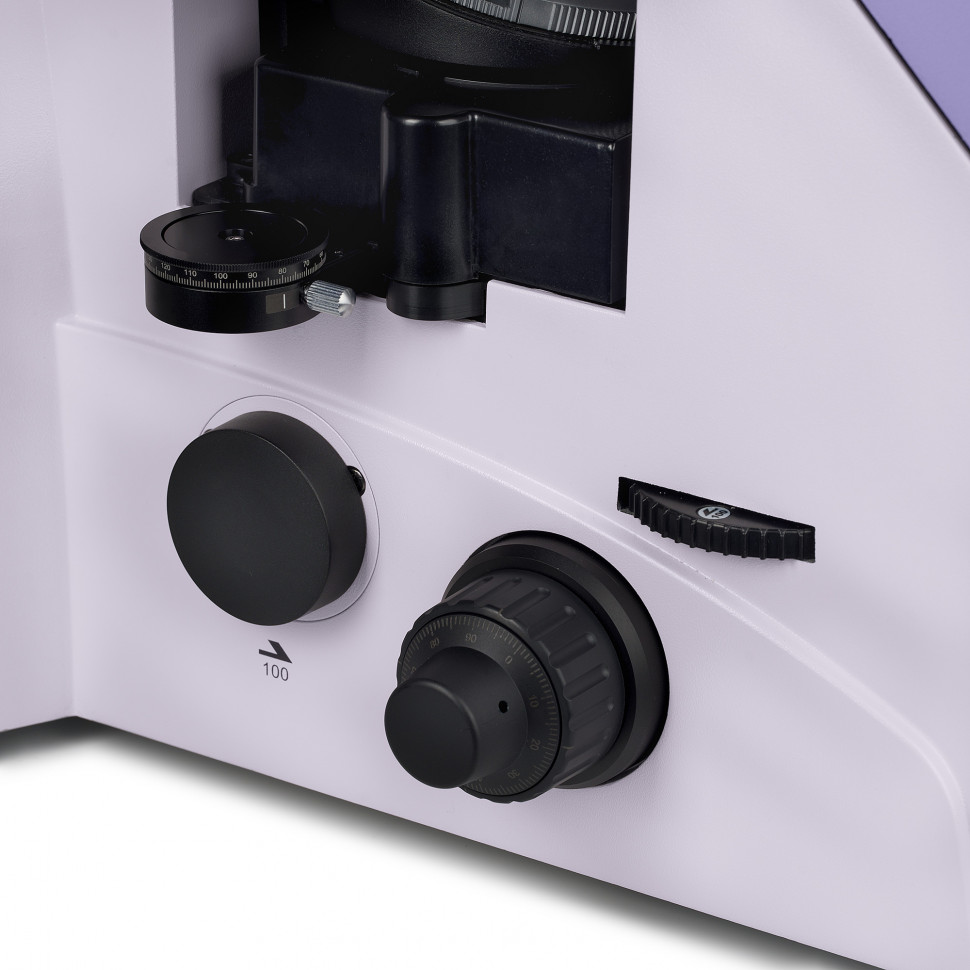

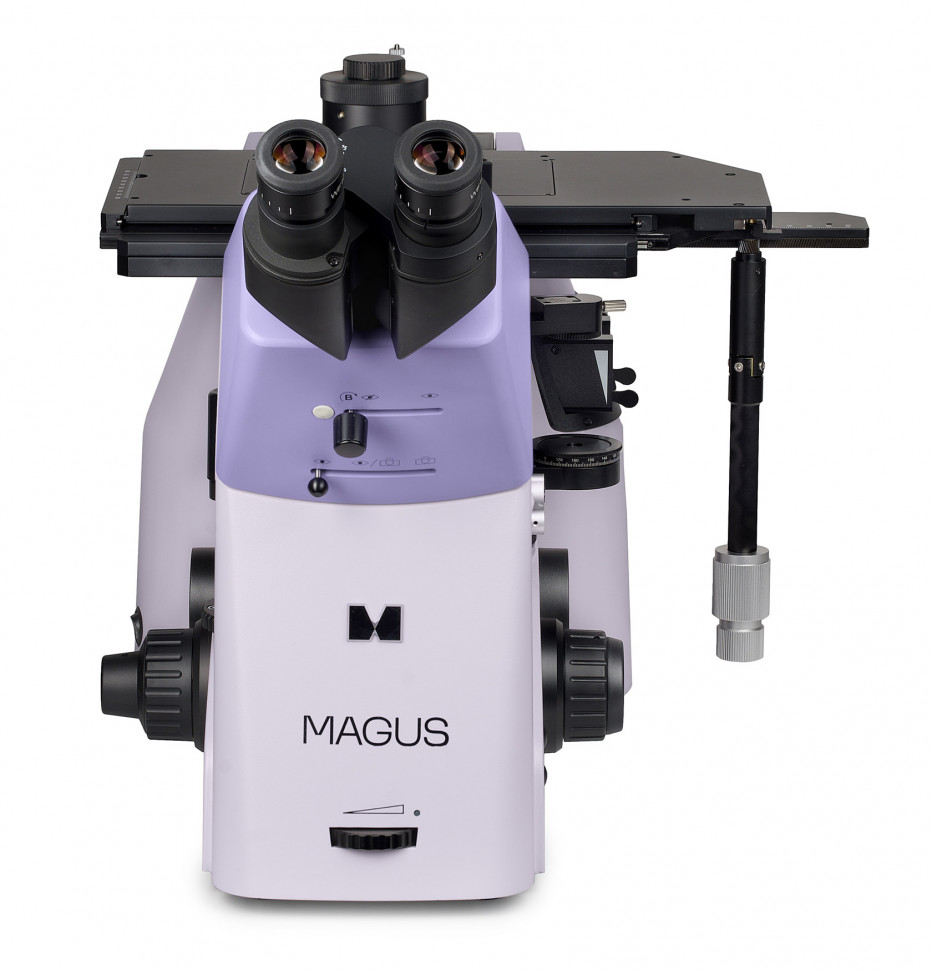

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с обеих сторон штатива. Грубая фокусировка перемещает оптическую систему на 10 мм, тонкая обеспечивает шаг 0,002 мм с перемещением 0,2 мм на один полный оборот. Правая рукоятка тонкой фокусировки имеет углубления под пальцы, левая — шкалу для измерения толщины прозрачных слоёв или глубины фокуса. Рукоятка блокировки грубой фокусировки фиксирует положение оптической системы после настройки, что ускоряет переход между образцами. Кольцо регулировки жёсткости позволяет настроить комфортное усилие хода грубой фокусировки под индивидуальные предпочтения.

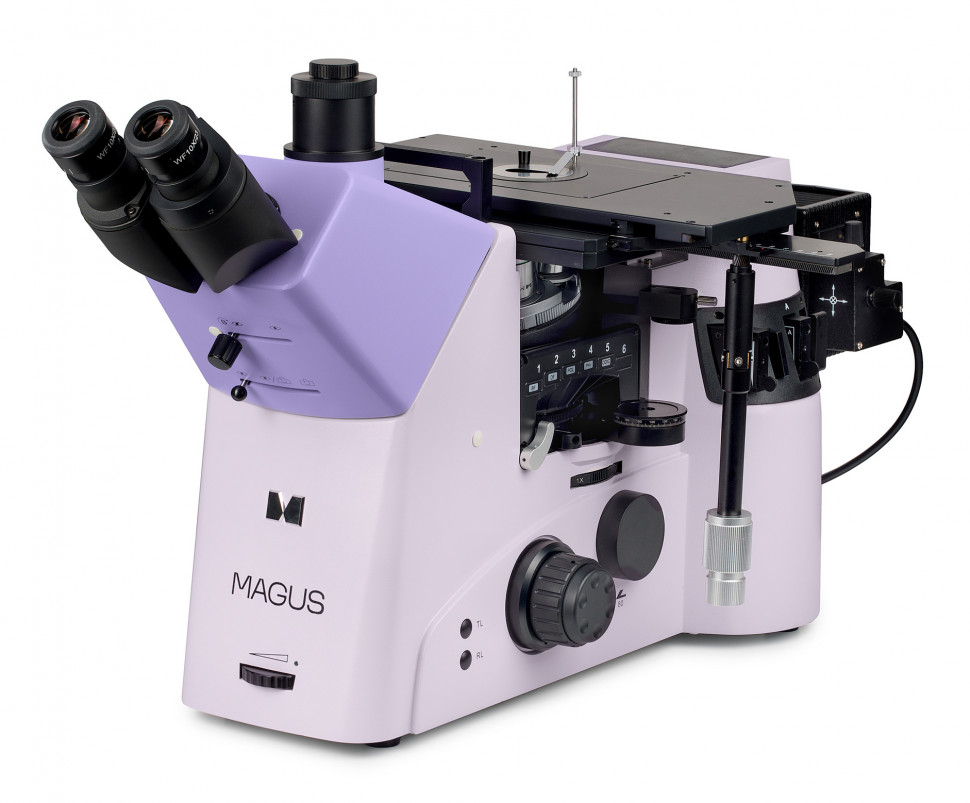

Коаксиальная ручка управления столиком расположена с правой или левой стороны (по выбору пользователя) на низком уровне и может отклоняться. Такая компоновка позволяет управлять перемещением образца по осям X и Y, держа кисть руки на столе без напряжения, одновременно используя вторую руку для тонкой фокусировки. Рабочая зона управления сконцентрирована, что снижает утомляемость при длительных исследованиях.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 130×85 мм позволяет методично обследовать образец и возвращаться к интересующим участкам. Хотя в характеристиках не указаны нониусные шкалы, сам факт механического координатного привода предполагает возможность записи положения и повторного поиска области наблюдения.

Парфокальная высота объективов 45 мм обеспечивает парфокальность: при смене объектива на револьвере образец остаётся практически в фокусе, требуется лишь минимальная подстройка тонкой фокусировкой. Это ускоряет работу и снижает риск повреждения объектива или образца при переключении увеличения.

Межзрачковое расстояние бинокулярной части насадки регулируется в диапазоне 48–75 мм, каждый окуляр имеет диоптрийную коррекцию ±5 диоптрий. Окуляры 10×/23 мм с удалённым выходным зрачком позволяют работать в очках без потери поля зрения. Угол наклона насадки 45° обеспечивает комфортную позу как сидя, так и стоя.

Область применения

MAGUS Metal V790 DIC применяется в металлографических лабораториях предприятий металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности для контроля микроструктуры материалов на всех этапах производства и эксплуатации. Микроскоп используется для анализа литых, деформированных и термообработанных структур, оценки качества сварных соединений и паяных швов, выявления дефектов после механических испытаний, исследования поверхностей после упрочняющей обработки, изучения коррозионных повреждений и продуктов износа.

В научно-исследовательских институтах и технических университетах микроскоп применяется для фундаментальных исследований структурообразования в сплавах, изучения фазовых превращений, разработки новых материалов, анализа полупроводниковых структур, керамики, композитов. Возможность быстрого переключения между четырьмя методами контрастирования делает прибор универсальным инструментом для комплексного структурного анализа, когда один и тот же участок образца необходимо изучить разными способами для получения полной информации о структуре, фазовом составе, ориентации зёрен и топографии поверхности.

Что важно знать заранее

Инвертированная конструкция требует, чтобы исследуемая грань образца была подготовлена как металлографический шлиф: плоская поверхность, прошедшая последовательную абразивную обработку от грубого шлифования до финишной полировки, при необходимости протравленная реактивом для выявления структуры. Образец устанавливается на столик подготовленной гранью вниз. Нижняя подсветка отражённым светом принципиально отличается от микроскопии проходящего света: объект должен быть непрозрачным, его микроструктура выявляется за счёт различий в отражательной способности, а не пропускании.

Уровень сложности сборки и настройки обозначен как сложный. Первичная юстировка освещения по Кёлеру, настройка диафрагм для каждого метода контрастирования, установка и регулировка ДИК-слайдеров требуют понимания принципов работы оптической системы. Прибор рассчитан на опытных пользователей и профессионалов, имеющих подготовку в области металлографии и оптической микроскопии.

Масса упакованного микроскопа 34,9 кг, габариты упаковки 76×61×58 см. Для размещения микроскопа необходим устойчивый стол с виброизоляцией, защищённый от прямого солнечного света и тепловых потоков. Диапазон рабочих температур 5...+40 °C. Источник питания встроен в штатив, требуется подключение к сети переменного тока 220±22 В / 50 Гц. Галогенная лампа 12 В / 100 Вт — расходный элемент, при интенсивной эксплуатации и частой работе в темном поле потребуется периодическая замена.

Револьвер рассчитан на шесть объективов, в базовый комплект входит пять. Свободная позиция оставлена под дополнительный объектив другой кратности или специального назначения. Парфокальная высота 45 мм — стандарт для объективов, корригированных на бесконечность, что обеспечивает совместимость с широким ассортиментом оптики.

Комплектация

• Штатив со встроенным источником питания, механизмом фокусировки, предметным столиком, револьвером объективов и турелью для установки модулей контраста — основа конструкции, объединяющая все оптические и механические узлы микроскопа.

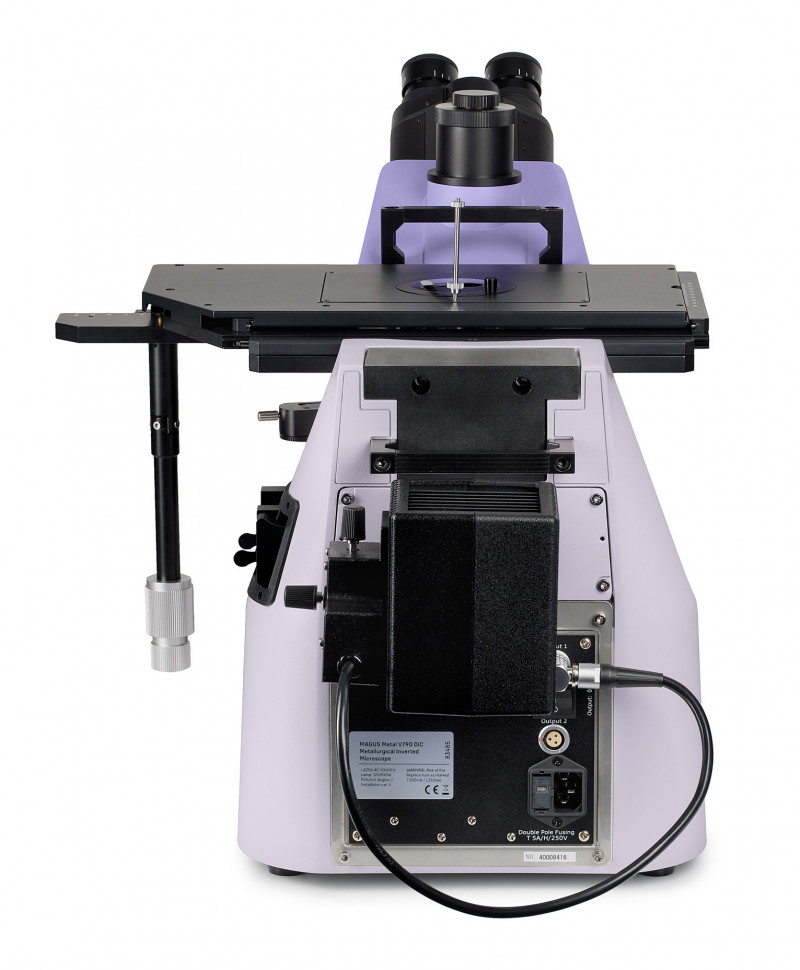

• Фонарь лампы — узел с галогенной лампой 12 В / 100 Вт и отражателем для создания отражённого света.
• Тринокулярная визуальная насадка Зидентопф с линзой Бертрана — обеспечивает визуальное наблюдение и установку камеры с переключением светового потока 100/0, 50/50, 0/100; встроенная линза Бертрана для коноскопии.
• План-полуапохромат 5×/0,15, рабочее расстояние 20 мм — объектив для обзорного наблюдения при минимальном увеличении 50×.
• План-полуапохромат 10×/0,30, рабочее расстояние 11 мм — объектив для увеличения 100×, базовая кратность для изучения общей структуры образца.
• План-полуапохромат 20×/0,45, рабочее расстояние 3,1 мм — объектив для увеличения 200×, детальный анализ структурных составляющих.
• Планапохромат 50×/0,80, рабочее расстояние 1 мм — высокоапертурный объектив для увеличения 500× с улучшенной коррекцией аберраций.
• Планапохромат 100×/0,90, рабочее расстояние 1 мм — максимальная кратность 1000× для наблюдения мелких структурных деталей и включений с высоким разрешением.
• Окуляры 10×/23 мм с удалённым зрачком и диоптрийной коррекцией (2 шт.), наглазники (2 шт.) — обеспечивают комфортное визуальное наблюдение, в том числе в очках.
• ДИК-слайдеры для объективов (2 шт.) — призматические элементы для реализации дифференциально-интерференционного контраста с объективами разной кратности.
• Устройство простой поляризации — поляризатор и анализатор для изучения анизотропных материалов.
• Набор светофильтров — уменьшают интенсивность определённых длин волн, помогают настроить цветопередачу при микрофотографии и компенсировать цветовую температуру галогенной лампы.
• Переходник C-mount — для подключения цифровых камер с резьбовым креплением C-mount к тринокулярной насадке или боковым фотопортам.
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект содержит всё необходимое для работы во всех заявленных методах контрастирования сразу после распаковки и юстировки. Для документирования исследований потребуется дополнительно приобрести цифровую камеру. Для метрологических задач — калибровочный слайд.

Рекомендуемые аксессуары

Цифровая камера с креплением C-mount для фото- и видеофиксации микроструктуры, создания архива изображений, подготовки отчётов. При выборе камеры учитывайте разрешение сенсора и размер пикселя: для объективов с высокой числовой апертурой требуется матрица с достаточной детализацией, чтобы не ограничивать оптическое разрешение микроскопа.

Калибровочный слайд (объект-микрометр) для определения реального масштаба изображения при каждом увеличении и проведения измерений размеров структурных элементов на микрофотографиях.

Расходные материалы для металлографической подготовки образцов: абразивные диски для шлифования последовательных номеров зернистости, полировальные круги, алмазные суспензии или пасты для финишной полировки, химические реактивы для травления структуры в зависимости от материала образца.

При необходимости работы с объективами других кратностей или специального назначения — дополнительные объективы с парфокальной высотой 45 мм, корригированные на бесконечность, совместимые с методами светлого и темного поля.

Итог

MAGUS Metal V790 DIC — профессиональный металлографический микроскоп инвертированной конструкции для комплексного структурного анализа металлов, сплавов и других непрозрачных материалов. Четыре метода контрастирования в сочетании с оптикой план-полуапохроматы и планапохроматы, корригированной на бесконечность, обеспечивают детальную визуализацию микроструктуры от обзорного анализа до разрешения субмикронных включений. Инвертированная схема и предметный столик с максимальной нагрузкой 30 кг позволяют работать с крупногабаритными образцами без вырезки миниатюрных шлифов. Турель на шесть модулей контраста, три независимых канала визуализации, линза дополнительного увеличения 1,5×, встроенная линза Бертрана, эргономичное расположение органов управления — решение для промышленных лабораторий контроля качества, научно-исследовательских институтов и технических университетов, где требуются высокая производительность, точность и универсальность металлографических исследований.
