Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500L

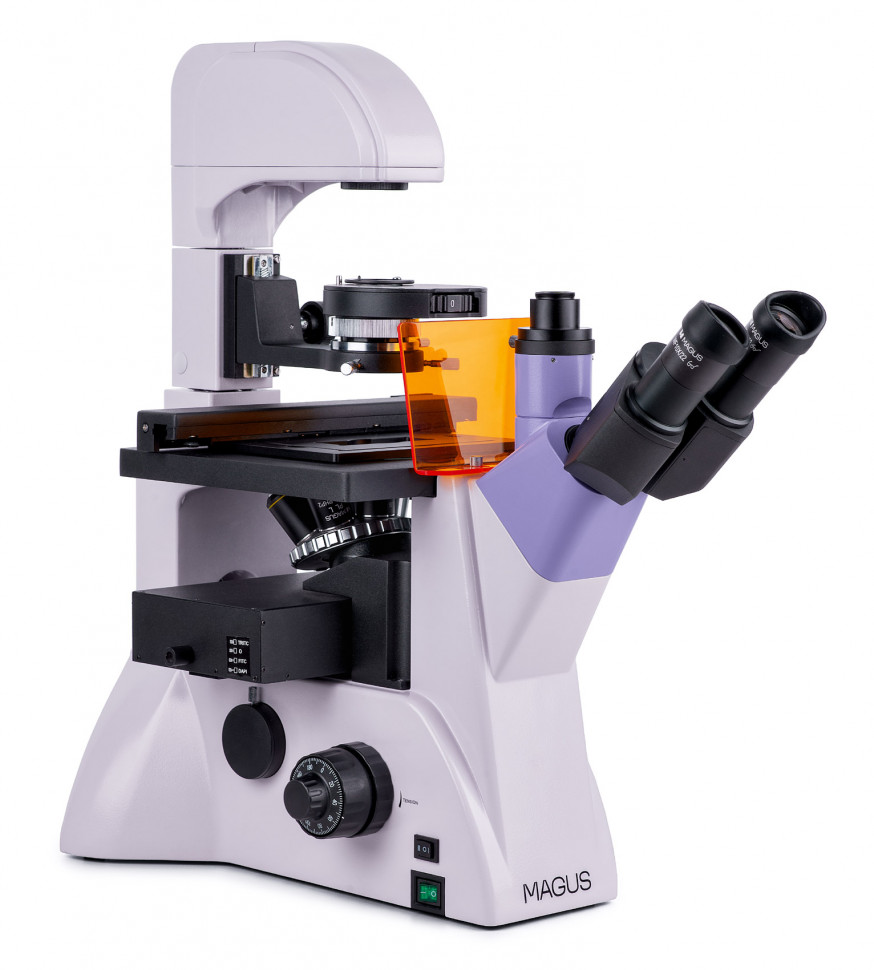

MAGUS Lum VD500L — инвертированный микроскоп с флуоресценцией и цифровой камерой для исследования живых клеток

Инвертированный микроскоп MAGUS Lum VD500L предназначен для работы с культурами клеток непосредственно в лабораторной посуде — чашках Петри, флаконах, планшетах. В отличие от обычных прямых микроскопов, здесь объективы расположены под предметным столиком, а конденсор — над ним. Это позволяет изучать живые клетки без пересадки на предметные стёкла, сохраняя естественные условия культивирования. Микроскоп объединяет три метода наблюдения: флуоресценцию для визуализации меченых структур, фазовый контраст для неокрашенных живых клеток и светлое поле для окрашенных препаратов. В комплект входит специализированная монохромная камера MAGUS CLM90 с термоэлектрическим охлаждением — решение для регистрации слабого флуоресцентного сигнала и длительных наблюдений.

Методы наблюдения и их практическое применение

Флуоресценция: визуализация меченых структур

Флуоресцентная микроскопия в отражённом свете позволяет наблюдать клетки и ткани, окрашенные специфическими флуорохромами. В микроскопе установлены три набора фильтров для наиболее распространённых флуорохромов: DAPI (возбуждение 365 нм, эмиссия 450 нм) для визуализации ядер, FITC (возбуждение 475 нм, эмиссия 535 нм) для зелёной флуоресценции и TRITC (возбуждение 525 нм, эмиссия 595 нм) для красной флуоресценции. Источник возбуждения — светодиод мощностью 5 Вт с ресурсом 50000 часов. Светодиодное освещение, в отличие от ртутных ламп, включается мгновенно, не требует прогрева и замены, сохраняет стабильную интенсивность в течение всего срока службы. Монохромная камера с элементом Пельтье обеспечивает охлаждение сенсора на 42°C ниже комнатной температуры, что критически снижает тепловой шум при регистрации слабого флуоресцентного сигнала и позволяет использовать длительные выдержки до 1 часа без деградации изображения.

Фазовый контраст: живые клетки без окрашивания

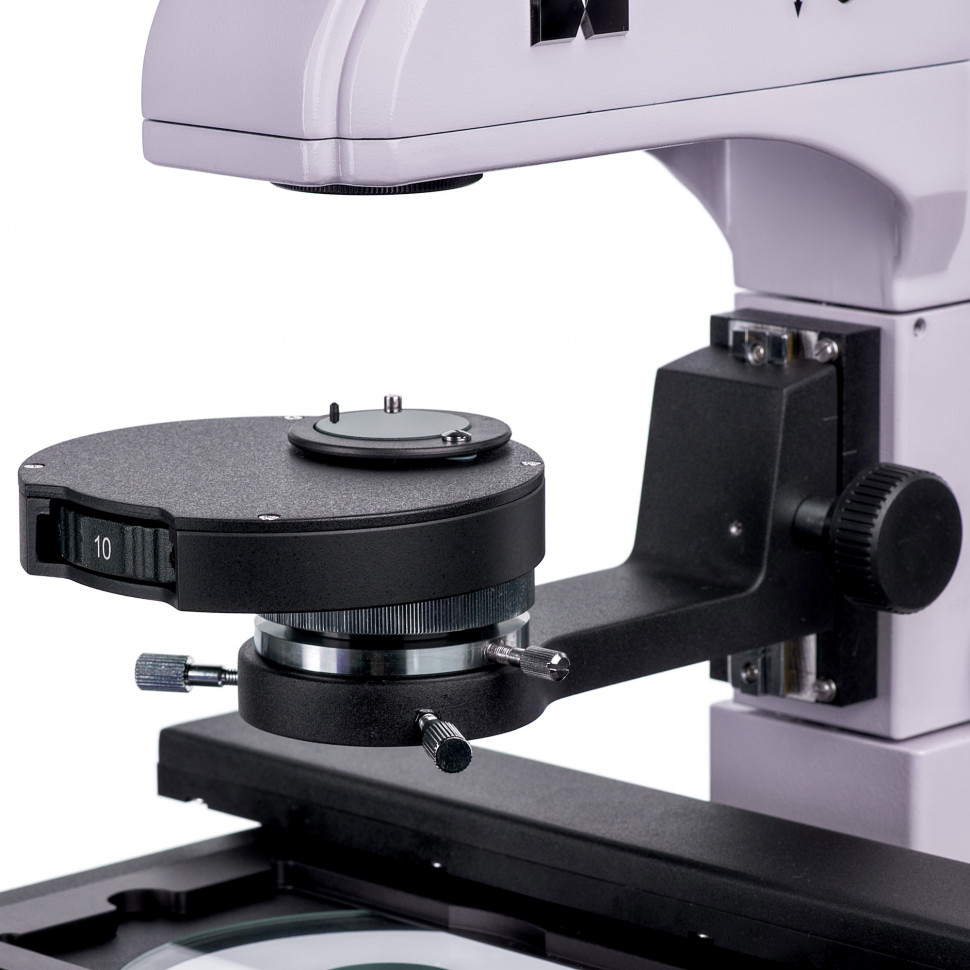

Фазово-контрастная микроскопия преобразует разницу в оптической плотности прозрачных неокрашенных объектов в различия яркости, делая видимыми клеточные структуры без предварительного окрашивания. Это принципиально для работы с живыми культурами, когда окрашивание невозможно или нежелательно. Микроскоп комплектуется тремя фазовыми объективами (10×, 20×, 40×) и фазово-контрастным конденсором поворотной системы с отдельными вставками для каждого объектива и свободным отверстием для светлого поля. Переключение между методами осуществляется поворотом диска конденсора. В комплекте поставляется центрирующий вспомогательный микроскоп для юстировки фазовых колец — процедура необходима для достижения максимального контраста изображения.

Светлое поле: классическая микроскопия окрашенных препаратов

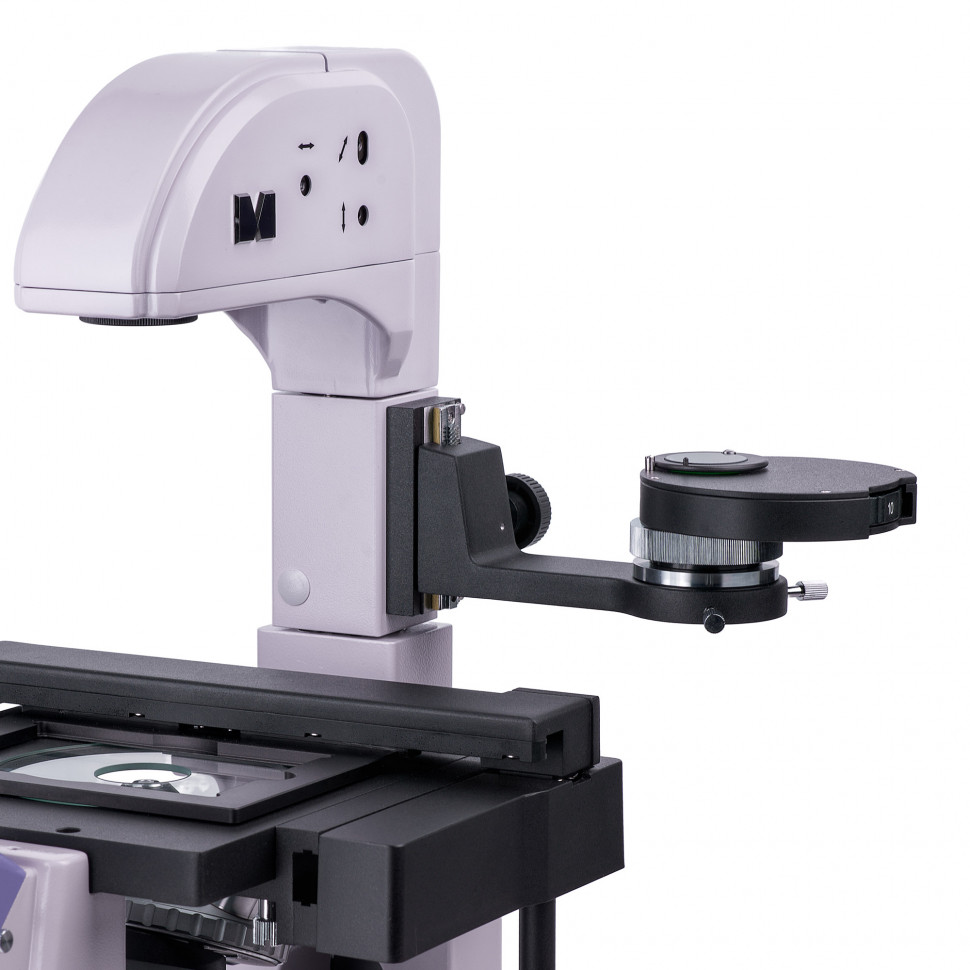

Для наблюдения окрашенных фиксированных препаратов используется метод светлого поля с проходящим светом. Источник — светодиод 5 Вт, расположенный в верхней части штатива над предметным столиком. Конденсор с числовой апертурой 0,6 и рабочим расстоянием 55 мм обеспечивает согласование с объективами увеличением до 40×. Апертурная ирисовая диафрагма позволяет настраивать освещение по методу Кёлера — критически важная процедура для исследовательских наблюдений, обеспечивающая равномерность освещения поля зрения и реализацию полной разрешающей способности оптической системы.

Оптическая система и разрешающая способность

В комплект входят шесть планахроматических объективов, скорректированных на бесконечность: три для светлого поля и флуоресценции (10×/0,25, 20×/0,40, 40×/0,60) и три фазово-контрастных с маркировкой PHP2 (10×/0,25, 20×/0,40, 40×/0,60). Числовая апертура определяет реальную разрешающую способность: объектив 40×/0,60 теоретически разрешает детали размером около 0,56 мкм, что достаточно для наблюдения бактерий, внутриклеточных органелл и структуры тканей. С окулярами 10× общее увеличение составляет 100×, 200× и 400×. Опционально доступны окуляры до 25×, что расширяет диапазон до 1000×, однако при работе на максимальном увеличении с объективом 40× критична точность фокусировки из-за малого рабочего расстояния 3,5 мм. Коррекция на бесконечность позволяет встраивать в оптический тракт дополнительные модули (светоделители, фильтры, аналитические призмы) без внесения аберраций — признак исследовательской архитектуры системы.

Инвертированная конструкция и работа с лабораторной посудой

Неподвижный предметный столик размером 227×208 мм оснащён стеклянной вставкой диаметром 118 мм и механическим устройством перемещения образца с диапазоном 77×134,5 мм. В комплект входят четыре типа держателей для лабораторной посуды разных форматов: от чашек Петри диаметром до 90 мм до малых флаконов диаметром 35 мм. Конденсор с рабочим расстоянием 55 мм позволяет размещать посуду высотой до этого значения. Револьвер на 6 позиций расположен снизу, под столиком. Фокусировка осуществляется коаксиальными ручками грубой и точной наводки, расположенными с обеих сторон цельнолитого алюминиевого корпуса. Такая конструкция обеспечивает термостабильность и жёсткость оптической оси — важное условие для длительных наблюдений и покадровой съёмки.

Цифровая камера для флуоресценции и слабоконтрастных объектов

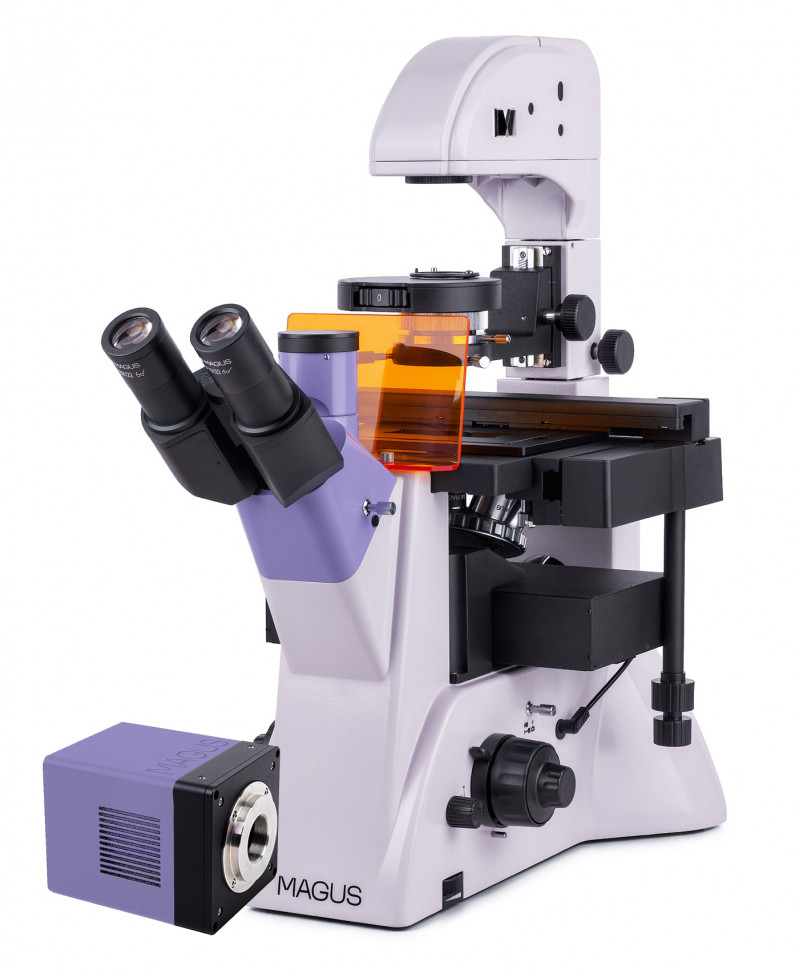

Камера MAGUS CLM90 построена на монохромном CMOS-сенсоре SONY Exmor с обратной засветкой, формат 1,1 дюйма (14,4×9,9 мм), разрешение 7,1 Мпикс (3200×2200 пикселей). Размер пикселя 4,5×4,5 мкм обеспечивает высокую светочувствительность 3354 мВ при выдержке 1/30 с и низкий уровень шума 0,15 мВ. Монохромный сенсор, в отличие от цветного, не имеет фильтра Байера над пикселями, что увеличивает квантовую эффективность примерно втрое — критическое преимущество при регистрации слабого флуоресцентного сигнала. Двухступенчатый элемент Пельтье снижает температуру сенсора на 42°C, подавляя темновой ток и тепловой шум при длительных выдержках. Глобальный затвор обеспечивает одновременное считывание всех пикселей, исключая эффект rolling shutter при съёмке подвижных объектов. Частота кадров достигает 133,8 к/с при разрешении 1584×1100 пикселей и 51,3 к/с при полном разрешении 3200×2200 пикселей — такая скорость позволяет наблюдать перемещение клеток и микроорганизмов в реальном времени без рывков. Разрядность АЦП переключается между 8 и 12 бит, расширяя динамический диапазон для точной передачи градаций яркости.

Система визуализации и документирования

Тринокулярная насадка Зидентопф с углом наклона 45° обеспечивает визуальное наблюдение через два окуляра 10×/22 мм с удалённым зрачком 10 мм. Конструкция Зидентопф позволяет регулировать межзрачковое расстояние от 48 до 75 мм без изменения фокусировки. Насадка может быть установлена с разворотом на 180° для удобства работы в разных конфигурациях рабочего места. Камера устанавливается через C-mount адаптер. Микроскоп имеет два канала деления светового потока, что позволяет одновременно вести визуальное наблюдение и цифровую регистрацию. Камера подключается к компьютеру через интерфейс USB 3.0 со скоростью передачи до 5 Гб/с, что обеспечивает передачу видеопотока высокого разрешения без задержек. Программное обеспечение MAGUS View поддерживает фотосъёмку в форматах JPG, BMP, PNG, TIF, видеозапись в WMV, AVI, H264, H265, измерение линейных и угловых размеров, ручную и автоматическую экспозицию, настройку баланса белого.

Кому подойдёт этот микроскоп

MAGUS Lum VD500L ориентирован на специалистов в области клеточной биологии, микробиологии, гистологии и биотехнологии, работающих с культурами клеток и тканей. Инвертированная схема незаменима для наблюдения живых культур в процессе роста, мониторинга морфологии клеток, оценки жизнеспособности, изучения клеточных взаимодействий. Флуоресцентный модуль расширяет возможности иммунофлуоресцентного анализа, локализации меченых белков, визуализации внутриклеточных структур. Фазовый контраст востребован для работы с неокрашенными образцами, когда окрашивание токсично или искажает естественное состояние объекта. Микроскоп подходит для исследовательских лабораторий, контроля качества в биофармацевтике, клинико-диагностических лабораторий и учебных центров, обучающих продвинутым методам микроскопии. Система требует навыков настройки освещения по Кёлеру, юстировки фазовых колец, работы с флуоресцентными маркерами и цифровой обработки изображений.

Что важно учитывать при использовании

Инвертированная схема накладывает требования к лабораторной посуде: оптика рассчитана на толщину дна 1,2 мм, стандартную для культуральных чашек и флаконов. Использование посуды с другой толщиной дна приведёт к внесению сферической аберрации и снижению качества изображения. Рабочее расстояние конденсора 55 мм ограничивает максимальную высоту посуды. Монохромная камера регистрирует изображение в оттенках серого, что является стандартом для флуоресцентной микроскопии, но требует последовательной съёмки с разными фильтрами для создания псевдоцветных композитных изображений. Настройка освещения по Кёлеру и центровка фазовых колец — процедуры, требующие времени и опыта, но критически важные для реализации полного потенциала системы. Максимальное базовое увеличение 400× достаточно для большинства задач клеточной биологии, однако для субклеточных деталей потребуются опциональные окуляры повышенной кратности. Элемент Пельтье камеры требует внешнего адаптера питания 12 В, 3 А — при работе только от USB-порта охлаждение не функционирует.

Комплектация

• Штатив — цельнолитой алюминиевый корпус со встроенными источниками питания, освещения (проходящий и отражённый свет), механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером на 6 позиций и каналом визуализации
• Тринокулярная насадка Зидентопф — с регулировкой межзрачкового расстояния 48–75 мм, углом наклона 45°, возможностью разворота на 180°
• Люминесцентный блок — с источником возбуждения 5 Вт и тремя наборами фильтров для DAPI, FITC, TRITC
• Фазово-контрастный конденсор — NA 0,6, рабочее расстояние 55 мм, поворотная система с вставками для объективов 10×, 20×, 40× и свободным отверстием для светлого поля
• Объективы планахроматические — PLL 10×/0,25, PLL 20×/0,40, PLL 40×/0,60 для светлого поля и флуоресценции; PLL 10×/0,25 PHP2, PLL 20×/0,40 PHP2, PLL 40×/0,60 PHP2 фазово-контрастные; коррекция на бесконечность, парфокальная высота 45 мм
• Окуляры 10×/22 мм (2 шт.) — с удалённым зрачком 10 мм, наглазники в комплекте
• Цифровая камера MAGUS CLM90 — монохромный CMOS-сенсор SONY Exmor 7,1 Мпикс, элемент Пельтье, глобальный затвор, USB 3.0; в комплекте с кабелем USB, адаптером питания 12 В, кейсом, ПО MAGUS View на CD, инструкцией и гарантийным талоном
• Центрирующий вспомогательный телескоп — для юстировки фазовых колец
• Механическое устройство перемещения образца — диапазон 77×134,5 мм
• Держатели лабораторной посуды (4 шт.) — для чашек Петри и флаконов разных размеров
• Стеклянная вставка — круглая, диаметр 118 мм, для предметного столика
• Переходник C-mount — для установки камеры
• Защитный экран, светофильтр, сетевой шнур, пылезащитный чехол, инструкция, гарантийный талон

Комплект включает всё необходимое для начала работы, за исключением лабораторной посуды и флуорохромов. Шесть объективов перекрывают три метода наблюдения без необходимости докупать оптику. Камера входит в базовую поставку, что редко встречается в инвертированных микроскопах исследовательского класса.

Рекомендуемые аксессуары

Окуляры повышенной кратности (12,5×, 15×, 20×, 25×) расширят диапазон увеличения до 1000× для детального изучения субклеточных структур. Окуляр 10×/22 мм со шкалой позволит проводить визуальные измерения размеров объектов при калибровке. Объектив PL 4×/0,10 с рабочим расстоянием 21 мм обеспечит обзорное увеличение 40× для быстрого поиска областей интереса и навигации по образцу. Калибровочный слайд необходим для точной калибровки измерительных инструментов программного обеспечения. Для расширения возможностей документирования можно рассмотреть монитор с HDMI-входом и камеру с соответствующим интерфейсом для прямого вывода изображения без компьютера, хотя базовая камера CLM90 уже покрывает большинство задач.

Итог

MAGUS Lum VD500L — специализированный инструмент для работы с живыми культурами клеток методами флуоресценции, фазового контраста и светлого поля. Инвертированная конструкция, три набора флуоресцентных фильтров для популярных флуорохромов, светодиодное освещение с долгим ресурсом, планахроматическая оптика на бесконечность и высокочувствительная монохромная камера с термоэлектрическим охлаждением формируют полноценную систему для клеточной биологии и флуоресцентной диагностики. Комплектация из шести объективов, фазово-контрастного конденсора, держателей разной посуды и цифровой камеры обеспечивает готовность к работе сразу после распаковки. Микроскоп требует подготовки пользователя в области настройки исследовательских систем, но взамен предоставляет возможности, недоступные учебным и рутинным приборам.
