Микроскоп металлографический цифровой MAGUS Metal D630 BD LCD

MAGUS Metal D630 BD LCD — металлографический микроскоп с тремя методами контрастирования и монитором 4K

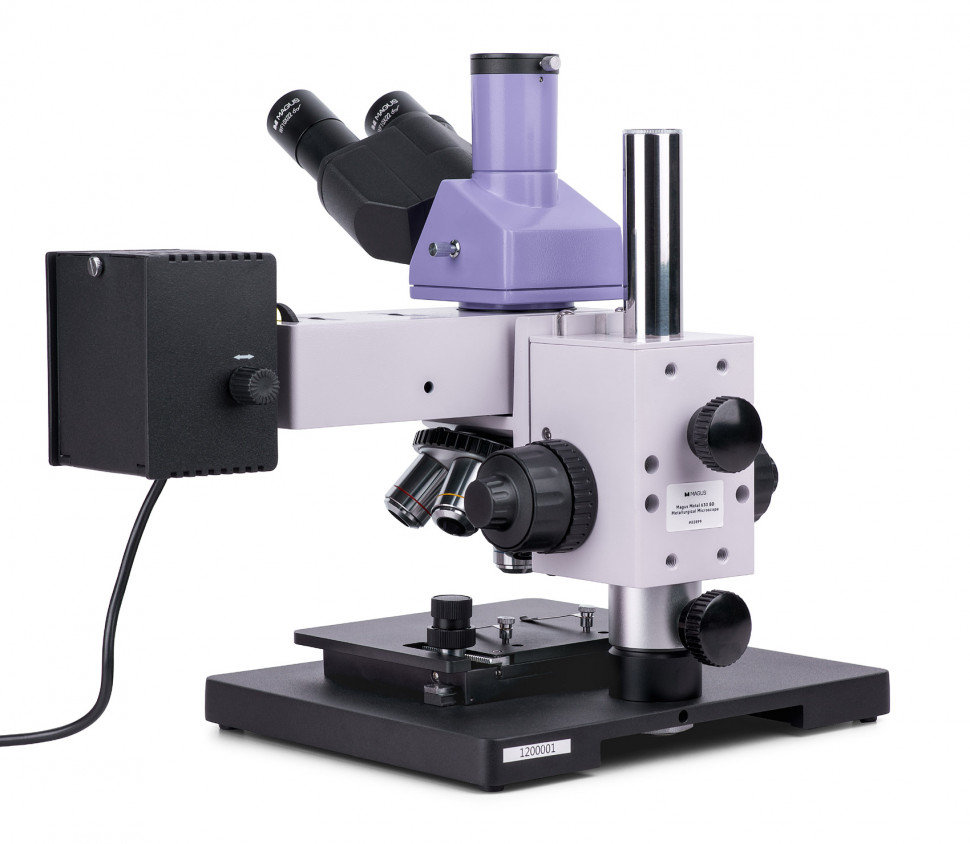

MAGUS Metal D630 BD LCD — лабораторный металлографический микроскоп с осветителем отраженного света для исследования непрозрачных образцов: шлифов металлов и сплавов, полупроводниковых материалов, полимеров, лакокрасочных покрытий. В одном приборе доступны три метода контрастирования — светлое поле, темное поле и простая поляризация. В комплекте цифровая камера 8 Мпикс с автономной работой через HDMI и монитор 13,3 дюйма 4K. Компактный штатив с модульной конструкцией позволяет размещать микроскоп в ограниченном пространстве или интегрировать оптический блок в производственную линию.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в отраженном свете, что позволяет исследовать непрозрачные образцы без пропускания света насквозь. Светлое поле — основной режим для визуализации микроструктуры полированных и протравленных шлифов: видны границы зерен, фазовые включения, структурные дефекты металлов и сплавов. Темное поле выявляет детали, незаметные в светлом поле: царапины, трещины, границы зерен на слабо протравленных образцах — объект виден как светлый на темном фоне за счет рассеянного света. Галогенная лампа мощностью 50 Вт обеспечивает достаточную яркость для работы в темном поле на всех объективах от 5x до 50x. Простая поляризация используется для анализа анизотропных материалов: кристаллическая структура, напряжения в металлах, идентификация фаз с различной оптической ориентацией. Встроенный анализатор и съемный поляризатор с вращением 0–360° позволяют настроить угол поляризации под конкретную задачу.

Точность и повторяемость

Объективы-планахроматы с коррекцией на бесконечность формируют резкое плоское изображение по всему полю зрения, что критично при документировании структуры на периферии кадра. Числовая апертура объективов в комплекте — от 0,12 до 0,70 — обеспечивает разрешающую способность до 0,48 мкм на максимальной кратности 50x. Двухкоординатный механический столик с диапазоном перемещения 35×30 мм позволяет точно позиционировать образец и возвращаться к заданной области. Коаксиальная фокусировка с тонкой наводкой 0,002 мм обеспечивает плавную настройку резкости без смещения объекта в поле зрения. Центрируемые элементы осветительной системы — апертурная и полевая диафрагмы, источник света — позволяют настроить освещение по методу Кёлера для равномерной подсветки поля и максимального разрешения оптики.

Область применения

Микроскоп предназначен для металлографического контроля на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности. Используется в научно-исследовательских лабораториях для изучения структуры материалов, в отделах контроля качества для выявления дефектов и включений, в технических вузах для обучения методам металлографии и материаловедения. Модульная конструкция позволяет встраивать оптический блок в производственную линию для автоматизированного контроля.

Конструкция и технологии

Тринокулярная насадка Зидентопф с углом наклона 30° и межзрачковым расстоянием 48–75 мм оснащена вертикальным тубусом для установки цифровой камеры в канал визуализации. Переключатель светового потока направляет 100% света либо на камеру, либо на окулярные тубусы — одновременное визуальное наблюдение и цифровая фиксация недоступны. Диоптрийная коррекция ±5 диоптрий на левом окулярном тубусе компенсирует разницу зрения между глазами.

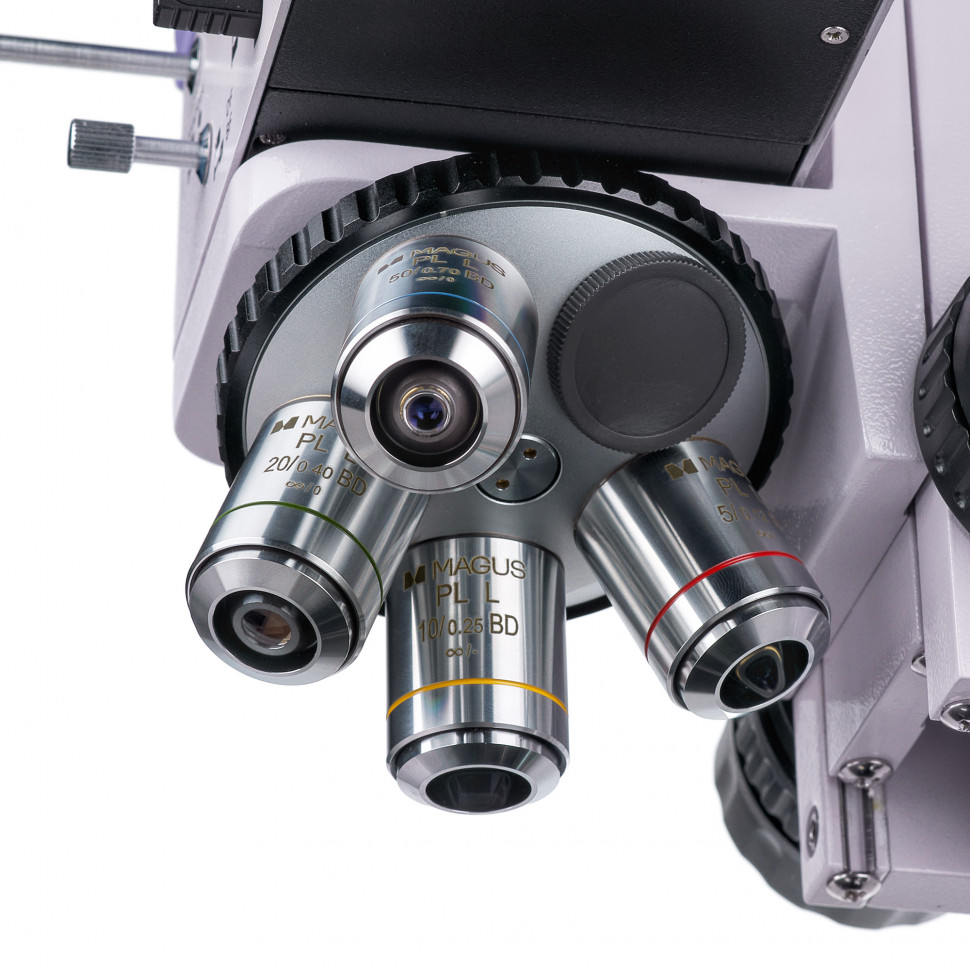

Револьвер на пять позиций вмещает четыре объектива в комплекте, свободное отверстие используется для настройки положения лампы осветителя или установки дополнительного объектива. Объективы-планахроматы с увеличением 5x, 10x, 20x и 50x имеют маркировку BD (Bright/Dark field) — предназначены для работы в светлом и темном поле. Рабочее расстояние уменьшается с ростом кратности: от 9,7 мм на 5x до 2,5 мм на 50x. Парфокальная высота 45 мм сохраняет фокусировку при смене объективов с минимальной подстройкой.

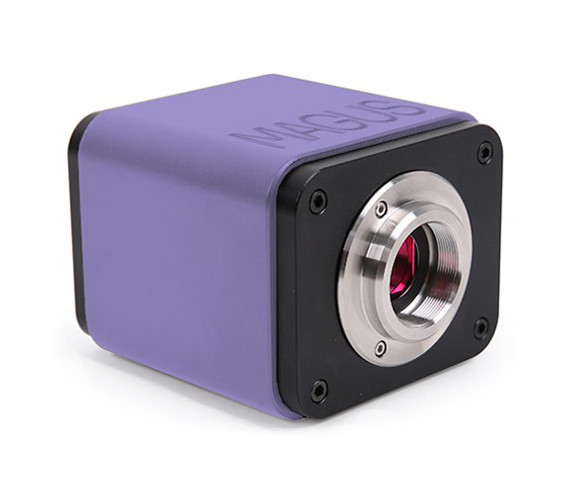

Цифровая камера MAGUS CHD40 с сенсором Sony Exmor/Starvis CMOS 8 Мпикс формирует изображение в разрешении 4K (3840×2160 пикселей) при подключении через HDMI или USB 3.0. Размер сенсора 1/1,2 дюйма (11,14×6,26 мм) и размер пикселя 2,9 мкм обеспечивают высокую светочувствительность при слабой освещенности. Кадровая частота 30 кадров в секунду через любой интерфейс позволяет плавно перемещать образец под объективом без рывков и задержки изображения на экране. При подключении через HDMI камера работает автономно без компьютера — изображение выводится напрямую на монитор или проектор. Подключение через Wi-Fi дает разрешение Full HD (1920×1080 пикселей). Встроенная карта памяти SD до 32 ГБ записывает фото в форматах JPG и TIF, видео — в H.264/H.265 и MP4.

Монитор MAGUS MCD40 с диагональю 13,3 дюйма и разрешением 4K оснащен IPS-матрицей с углами обзора 178° по горизонтали и вертикали — цветопередача не искажается при взгляде сбоку. Яркость 400 кд/м² и контрастность 1000:1 обеспечивают читаемое изображение при внешнем освещении лаборатории. Монитор крепится на откидную подставку для размещения на столе или напрямую к камере и штативу.

Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность фокусировки. Компактный штатив с основанием 300×240 мм и высотой, позволяющей размещение на полках от 40 см, экономит место в лаборатории. Конструкция не ограничивает высоту объектов исследования — оптический блок можно установить на штатив индивидуального дизайна для работы с крупногабаритными образцами или встраивания в технологическую линию.

Осветитель отраженного света с галогенной лампой 12 В/50 Вт создает коаксиальное освещение — свет направлен вертикально вниз через объектив на образец. Встроенные апертурная и полевая диафрагмы регулируют числовую апертуру освещения и размер освещенного поля для настройки по методу Кёлера. Устройство для работы в темном поле встроено в насадку осветителя. Набор светофильтров — зеленый, голубой, желтый, матовый — корректирует цветовую температуру галогенной лампы для точной цветопередачи при микрофотографии или уменьшает интенсивность определенных длин волн для повышения контраста.

Кому подойдет

MAGUS Metal D630 BD LCD — инструмент для специалистов металлографических и материаловедческих лабораторий, инженеров по контролю качества, научных сотрудников, работающих с микроструктурой материалов. Микроскоп требует понимания методов контрастирования, навыков настройки освещения по Кёлеру, опыта подготовки шлифов и выбора режима наблюдения под конкретную задачу. Подходит предприятиям, где необходима универсальность — три метода в одном приборе вместо покупки отдельных систем под каждый метод. Компактность конструкции делает микроскоп решением для лабораторий с ограниченным пространством или производственных участков, где оптический блок встраивается в линию контроля.

Что важно знать заранее

Микроскоп работает только в отраженном свете — для прозрачных биологических препаратов он не предназначен. Образец должен быть непрозрачным с полированной или протравленной поверхностью: металлографические шлифы, полимерные материалы, поверхность электронных плат. Подготовка шлифов — шлифовка, полировка, травление — требует отдельного оборудования и расходных материалов, не входящих в комплект.

Настройка освещения по методу Кёлера, центрировка элементов осветительной системы, настройка поляризатора и анализатора, работа в темном поле — операции, требующие времени и профессиональных навыков. Производитель указывает уровень сложности настройки как высокий. Переключатель светового потока 100/0 или 0/100 означает, что одновременно видеть изображение в окуляры и фиксировать его камерой нельзя — нужно выбрать один режим.

Рабочее расстояние объектива 50x составляет 2,5 мм — это расстояние от фронтальной линзы объектива до поверхности образца в фокусе. Работа на высоких кратностях требует аккуратности, чтобы не повредить фронтальную линзу объектива при фокусировке. Опциональные объективы 80x и 100x имеют рабочее расстояние 0,8 мм и 0,4 мм соответственно — контакт объектива с образцом становится критичным риском.

Диапазон увеличения в комплекте 50–500x соответствует потолку полезного увеличения для большинства объективов. Опциональные окуляры 12,5x–25x дают увеличение до 1250x на объективе 50x/0,70, что приближается к границе полезного увеличения для данной числовой апертуры — дальнейший рост кратности увеличивает размер изображения без роста детализации.

Комплектация

• Цифровая камера MAGUS CHD40 — 8 Мпикс, разрешение 4K, три интерфейса подключения HDMI/USB 3.0/Wi-Fi, автономная работа через HDMI без компьютера. В комплекте камеры: кабель HDMI 1,5 м, кабель USB 3.0 1,5 м, мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А, флеш-накопитель с драйверами и программным обеспечением MAGUS View.
• Монитор MAGUS MCD40 — диагональ 13,3 дюйма, разрешение 4K, IPS-матрица, углы обзора 178°, яркость 400 кд/м², подключение через HDMI.
• Штатив с механизмом фокусировки — цельнолитой алюминиевый корпус, коаксиальная грубая и тонкая фокусировка, регулировка жесткости грубой наводки, основание 300×240 мм.
• Двухкоординатный механический предметный столик — размер 185×140 мм, диапазон перемещения 35×30 мм.
• Револьверное устройство — на 5 объективов, свободная позиция для настройки лампы или дополнительного объектива.
• Осветитель отраженного света — насадка с фонарем лампы, галогенная лампа 12 В/50 Вт, центрируемые апертурная и полевая диафрагмы, встроенное устройство для темного поля, встроенный анализатор и съемный поляризатор с вращением 0–360°, набор светофильтров (зеленый, голубой, желтый, матовый).
• Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 на левом тубусе, вертикальный тубус для камеры с переключателем светового потока 100/0 или 0/100.
• Объективы-планахроматы, скорректированные на бесконечность — PL L5х/0,12 BD (рабочее расстояние 9,7 мм), PL L10х/0,25 BD (9,3 мм), PL L20х/0,40 BD (7,2 мм), PL L50х/0,70 BD (2,5 мм). Маркировка BD обозначает совместимость со светлым и темным полем.
• Окуляры 10x/22 мм с удаленным зрачком 10 мм — 2 штуки, диаметр окулярной трубки 30 мм.
• Адаптер C-mount 1х — для установки камеры в вертикальный тубус визуализации.
• Ключ-шестигранник, блок питания, сетевой шнур питания, кабель осветителя отраженного света, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект обеспечивает полную готовность микроскопа к работе: оптическая система, три метода контрастирования, цифровая камера с монитором, кабели подключения. Отдельно требуется приобрести расходные материалы для подготовки шлифов: абразивные материалы для шлифовки и полировки, травители, предметные стекла или держатели образцов.

Рекомендуемые аксессуары

Окуляры с увеличением 12,5x, 15x, 20x и 25x расширяют диапазон увеличения микроскопа до 1250x на объективе 50x. Окуляр 10x со шкалой позволяет проводить измерения в поле зрения при использовании калибровочного слайда. Объективы 40x/0,60, 60x/0,70, 80x/0,80 и 100x/0,85 увеличивают максимальную кратность системы и разрешающую способность, но требуют аккуратности из-за малого рабочего расстояния. Калибровочный слайд необходим для калибровки измерительной шкалы окуляра и программного обеспечения камеры при проведении количественных измерений микроструктуры.

Итог

MAGUS Metal D630 BD LCD — лабораторный металлографический микроскоп с тремя методами контрастирования, цифровой камерой 8 Мпикс, монитором 4K и компактной модульной конструкцией. Планахроматическая оптика с коррекцией на бесконечность, настройка освещения по методу Кёлера, центрируемые элементы осветительной системы обеспечивают профессиональный уровень работы с микроструктурой металлов, сплавов, полупроводников и полимеров. Универсальность — три метода в одном приборе — делает микроскоп решением для лабораторий с разнообразными задачами контроля и исследования материалов.
