Микроскоп люминесцентный инвертированный MAGUS Lum V500L

Микроскоп люминесцентный инвертированный MAGUS Lum V500L — три метода контрастирования для живых культур клеток

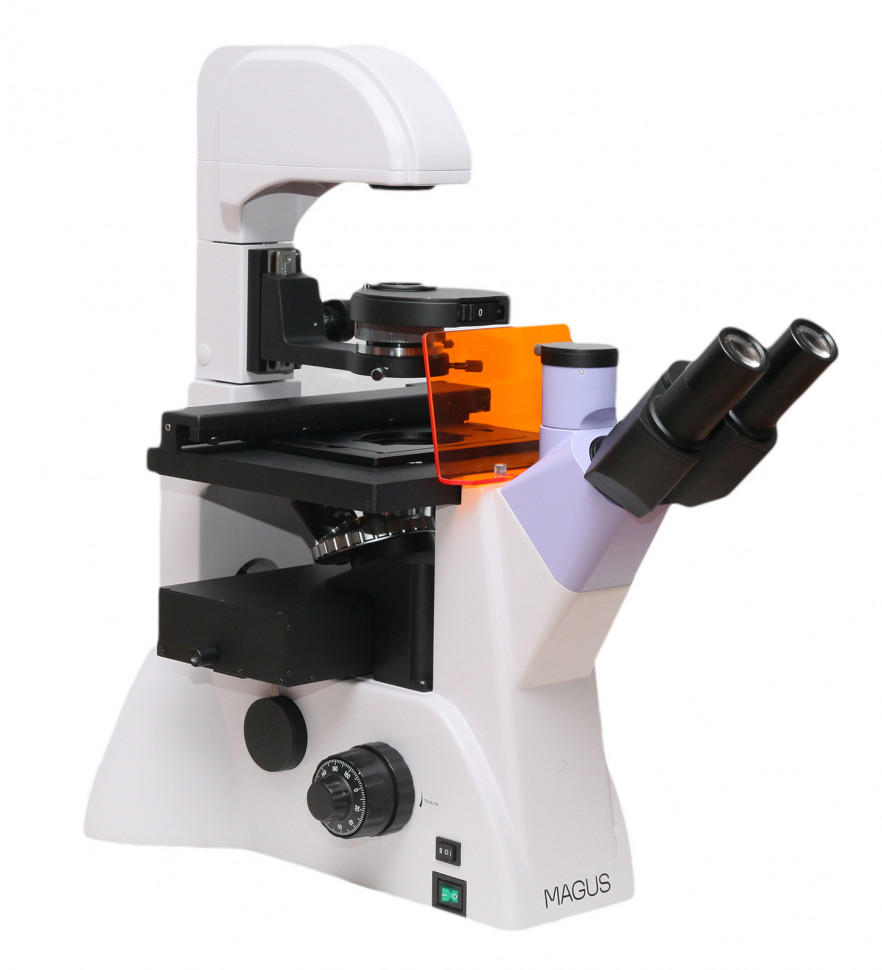

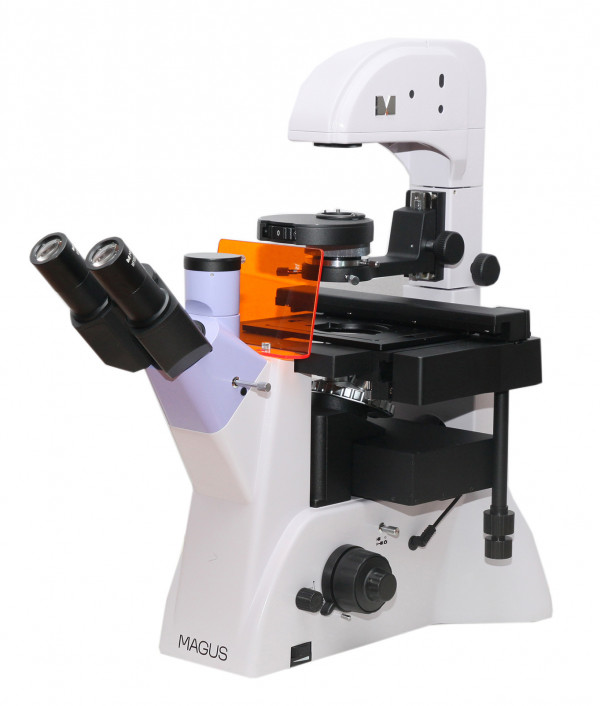

MAGUS Lum V500L — инвертированный биологический микроскоп для исследования живых и фиксированных клеточных культур тремя методами: светлое поле, фазовый контраст и флуоресценция. Инвертированная конструкция размещает объективы под образцом, что позволяет наблюдать препараты непосредственно в лабораторной посуде — чашках Петри, культуральных флаконах, планшетах — без переноса на предметное стекло. Оптика рассчитана на работу через дно посуды, конденсор с рабочим расстоянием 55 мм обеспечивает пространство для стандартной лабораторной тары. Диапазон увеличения 100–400 крат покрывает задачи от обзорного просмотра культуры до детального изучения клеточной морфологии.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Светлое поле используется для окрашенных фиксированных препаратов и общего обзора культуры. Три планахроматических объектива с увеличением 10х, 20х и 40х (числовая апертура до 0,60) обеспечивают разрешение, достаточное для морфологического анализа клеток, оценки плотности культуры, выявления контаминации. Проходящий свет с регулировкой яркости и апертурной ирисовой диафрагмой позволяет настроить освещение по методу Кёлера для получения равномерного поля без затемнений и артефактов.

Фазовый контраст преобразует незаметные для глаза фазовые сдвиги света, проходящего через прозрачные неокрашенные структуры, в видимые амплитудные различия. Это позволяет наблюдать живые клетки без фиксации и окрашивания — сохраняя их жизнеспособность и естественное состояние. В комплект входят три фазовых объектива (10х, 20х, 40х PHP2) и фазово-контрастный конденсор с поворотным диском, на котором размещены фазовые вставки для каждого объектива и свободное отверстие для светлого поля. Центрирующий вспомогательный телескоп из комплекта обеспечивает точную юстировку фазовых колец — без этой настройки метод теряет контрастность и появляются ореолы вокруг объектов.

Флуоресценция даёт специфическую визуализацию меченых структур. Светодиодный источник отраженного света мощностью 5 Вт возбуждает флуорохромы, связанные с исследуемыми молекулами или структурами клетки. В микроскопе установлены три набора фильтров: DAPI (возбуждение 365/35 нм, эмиссия 450/65 нм) для визуализации ДНК и ядер клеток; FITC (возбуждение 475/40 нм, эмиссия 535/45 нм) — универсальный зеленый канал для иммунофлуоресценции и мечения белков; TRITC (возбуждение 525/45 нм, эмиссия 595/60 нм) — красный канал для многоцветного анализа и двойного мечения. Светодиодное освещение сохраняет постоянство спектра на протяжении всего срока службы, включается мгновенно без прогрева и не перегревается при длительной работе — в отличие от традиционных ртутных ламп высокого давления.

Точность и повторяемость

Планахроматическая оптика с коррекцией на бесконечность обеспечивает плоское поле изображения по всей площади наблюдения и позволяет встраивать дополнительные модули в оптический путь без внесения аберраций. Механическое устройство перемещения образца с диапазоном хода 77 × 134,5 мм даёт возможность систематически сканировать препарат и возвращаться к выбранным участкам. Неподвижный предметный столик 227 × 208 мм со стеклянной вставкой диаметром 118 мм устойчив к вибрации — перемещается лабораторная посуда, а не массивная платформа, что снижает дрейф при высоких увеличениях. Коаксиальные ручки грубой и точной фокусировки, расположенные с обеих сторон корпуса, позволяют работать в эргономичной позе и обеспечивают плавную наводку на резкость.

Область применения

Инвертированная схема с тремя методами контрастирования востребована в клеточной биологии, цитологии, молекулярной биологии, биотехнологии. Основные задачи: культивирование и мониторинг клеточных линий, оценка жизнеспособности и морфологии клеток, иммунофлуоресцентный анализ, локализация меченых белков и нуклеиновых кислот, исследование динамических процессов в живых культурах. Микроскоп может использоваться в научно-исследовательских и медицинских лабораториях, биотехнологических компаниях, а также в учебных заведениях для проведения продвинутых практикумов по клеточным технологиям.

Конструкция и технологии

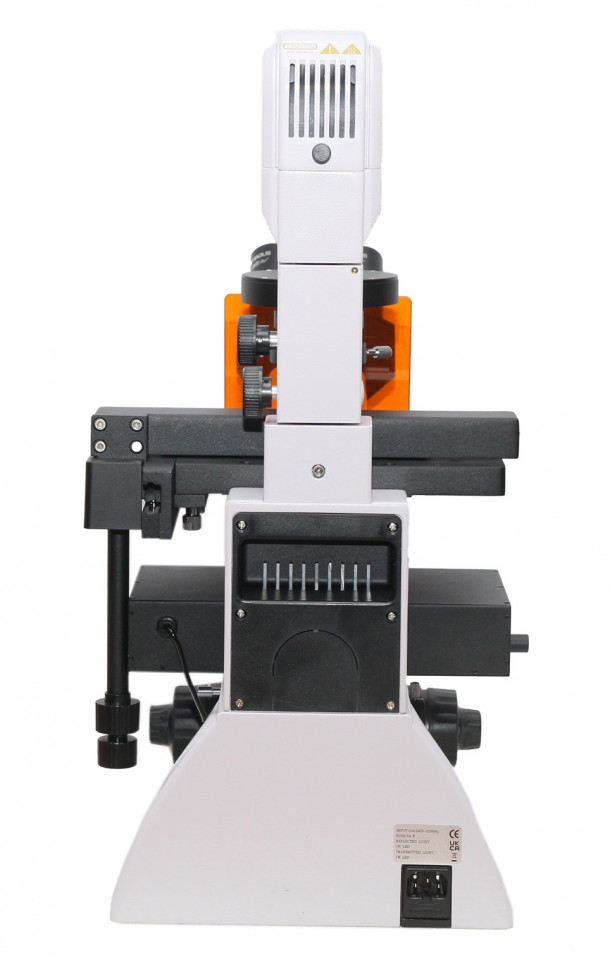

Инвертированная конструкция переворачивает классическую схему биологического микроскопа: объективы закреплены в револьвере под предметным столиком и направлены вверх, конденсор расположен над образцом. Это позволяет наблюдать клетки, осевшие на дно лабораторной посуды, без их извлечения и переноса на предметное стекло. Оптика рассчитана на работу через дно посуды определённой толщины, конденсор с рабочим расстоянием 55 мм обеспечивает пространство для размещения стандартной культуральной тары. В комплект входят четыре держателя лабораторной посуды разного размера для фиксации чашек Петри и флаконов различного диаметра.

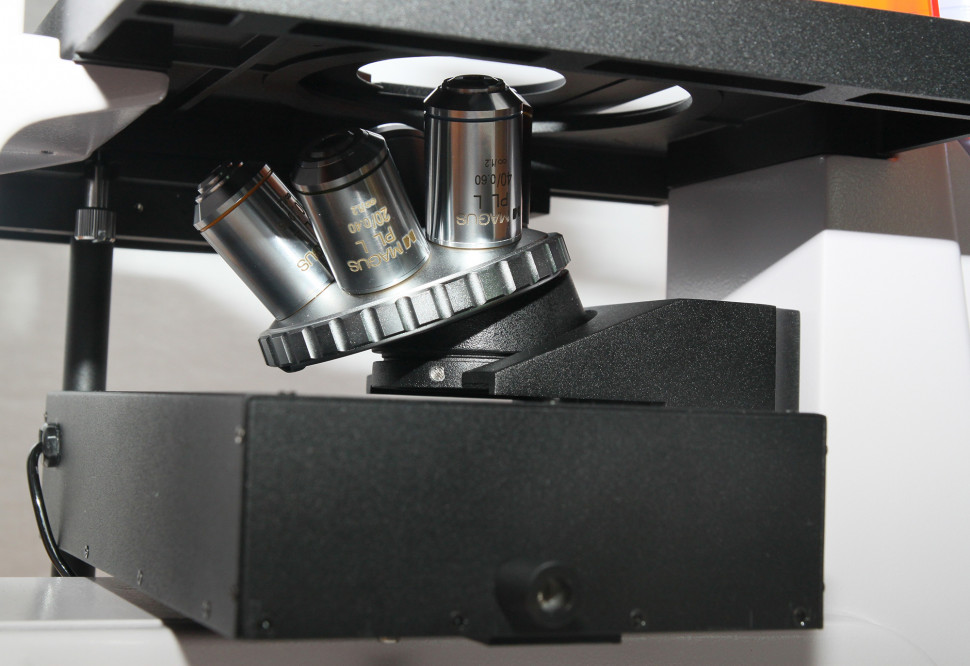

Шесть объективов-планахроматов покрывают весь диапазон задач без замены оптики при смене метода. Три объектива (10х/0,25, 20х/0,40, 40х/0,60) используются для светлого поля и флуоресценции, три фазовых объектива с маркировкой PHP2 (10х, 20х, 40х с теми же числовыми апертурами) — для фазово-контрастной микроскопии. Рабочее расстояние объективов составляет 4,3 мм для 10х, 8,0 мм для 20х и 3,5 мм для 40х — увеличенное по сравнению со стандартными объективами для компенсации толщины дна посуды. Револьверное устройство на шесть позиций размещает все объективы одновременно, исключая необходимость их переустановки в процессе работы. Парфокальная высота 45 мм означает, что при смене объектива изображение остаётся близким к фокусу и требуется лишь незначительная подстройка.

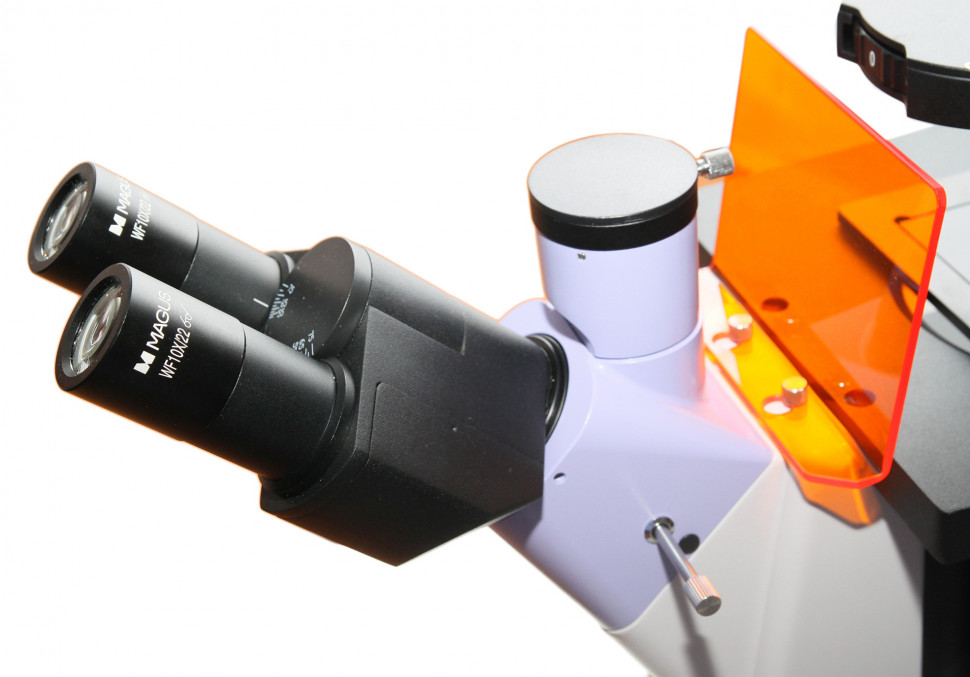

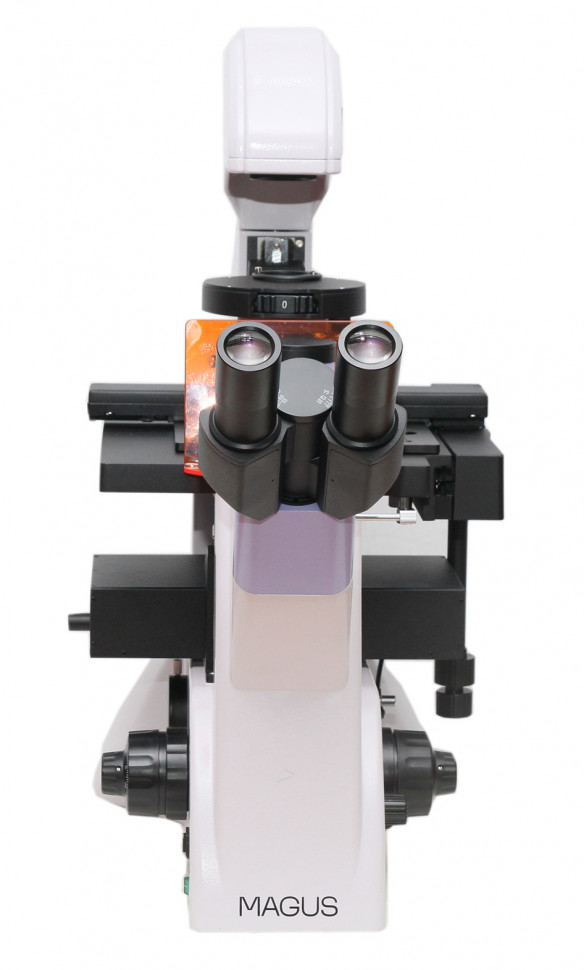

Тринокулярная насадка Зидентопф с наклоном 45° и возможностью разворота на 180° обеспечивает комфортное визуальное наблюдение и одновременно позволяет подключить камеру. Два канала визуализации с независимыми переключателями светового потока дают гибкость настройки: вертикальный канал на корпусе переключается между режимами 100/0 и 0/100, канал на насадке — между 100/0 и 50/50. Это позволяет направить весь свет в окуляры для визуального наблюдения, в камеру для съёмки или разделить поток для одновременного наблюдения и документирования. Межзрачковое расстояние регулируется в пределах 48–75 мм. Окулярные тубусы диаметром 30 мм совместимы со стандартными окулярами и адаптерами. В комплект входит переходник C-mount для установки цифровой камеры.

Два независимых светодиодных источника освещения мощностью по 5 Вт обеспечивают проходящий свет снизу и отраженный свет для эпифлуоресценции сверху. Светодиоды обладают ресурсом до 50 000 часов работы, не требуют замены ламп и периодов прогрева, сохраняют стабильную цветовую температуру на протяжении всего срока службы. Яркость обоих источников регулируется независимо. Возможность настройки освещения по методу Кёлера для проходящего и отраженного света позволяет достичь предела разрешения оптической системы и получить изображение без неравномерности освещения и паразитных бликов.

Кому подойдет

MAGUS Lum V500L предназначен для специалистов с опытом работы в микроскопии и методах контрастирования. Инвертированная схема и три метода наблюдения требуют понимания принципов оптики и навыков настройки освещения, юстировки фазового контраста, работы с флуоресцентными красителями. Микроскоп ориентирован на научно-исследовательские лаборатории, где ведутся работы с клеточными культурами, медицинские и биотехнологические лаборатории, занимающиеся цитологической диагностикой, иммунофлуоресцентным анализом, молекулярно-биологическими исследованиями. Высшие учебные заведения могут использовать прибор для проведения практикумов по клеточным технологиям и методам микроскопии на продвинутом уровне. Сложность сборки и настройки требует подготовленного персонала и времени на освоение инструмента.

Что важно знать заранее

Инвертированная конструкция накладывает ограничения на тип исследуемых образцов. Микроскоп предназначен для работы с культурами клеток и препаратами в лабораторной посуде с дном определённой толщины — оптика рассчитана на компенсацию этого параметра. Стандартные гистологические препараты на предметных стёклах можно наблюдать с использованием круглой стеклянной вставки, входящей в комплект, но для задач, связанных исключительно с готовыми препаратами, предпочтительнее классический прямой микроскоп. Высота лабораторной посуды ограничена рабочим расстоянием конденсора.

Фазовый контраст даёт высокий контраст неокрашенных прозрачных объектов, но вносит характерные артефакты — ореолы вокруг объектов с резкими перепадами показателя преломления. Метод требует точной центровки фазовых колец для каждого объектива с помощью вспомогательного телескопа — без этой процедуры изображение теряет контраст и появляются паразитные кольцевые структуры.

Флуоресцентная микроскопия требует использования специфических флуорохромов, совместимых с установленными наборами фильтров (DAPI, FITC, TRITC). Для других флуорохромов потребуются дополнительные фильтры, совместимость которых необходимо уточнять отдельно. Флуоресценция чувствительна к фотообесцвечиванию — длительное облучение разрушает флуорохромы и снижает интенсивность свечения, поэтому рекомендуется минимизировать время освещения образца возбуждающим светом до момента наблюдения или съёмки.

Базовый диапазон увеличения 100–400 крат соответствует числовой апертуре объективов (максимум 0,60). Опциональные окуляры большей кратности (12,5х, 15х, 20х, 25х) позволяют увеличить изображение до 1000 крат, но увеличение свыше 600 крат даёт рост картинки без роста детализации — разрешающая способность ограничена числовой апертурой оптической системы.

Комплектация

• Штатив со встроенными системами — корпус микроскопа с источниками питания, освещения отраженного и проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и вертикальным каналом визуализации
• Фазово-контрастный конденсор — числовая апертура 0,6, рабочее расстояние 55 мм, поворотный диск со свободным отверстием для светлого поля и тремя фазовыми вставками для объективов 10х, 20х, 40х
• Люминесцентный блок — модуль эпифлуоресценции со светодиодным источником 5 Вт и тремя наборами фильтров для флуорохромов DAPI, FITC, TRITC
• Тринокулярная визуальная насадка Зидентопф — наклон 45°, возможность разворота на 180°, межзрачковое расстояние 48–75 мм, канал визуализации с делением светового потока 100/0 или 50/50
• Шесть планахроматических объективов с коррекцией на бесконечность — три для светлого поля и флуоресценции (PLL 10х/0,25, 20х/0,40, 40х/0,60) и три фазовых (PLL 10х/0,25 PHP2, 20х/0,40 PHP2, 40х/0,60 PHP2) с рабочими расстояниями от 3,5 до 8,0 мм
• Два окуляра 10x/22 мм с удаленным зрачком 10 мм — для комфортного визуального наблюдения
• Вспомогательный центрирующий телескоп — для юстировки фазовых колец конденсора
• Механическое устройство перемещения образца — диапазон хода 77 × 134,5 мм для систематического сканирования препарата
• Четыре держателя лабораторной посуды — для фиксации чашек Петри, флаконов и планшетов различного размера и диаметра
• Круглая стеклянная вставка диаметром 118 мм — для работы со стандартными предметными стёклами
• Переходник C-mount — для подключения цифровой камеры
• Защитный экран, светофильтр, наглазники на окуляры (2 шт.), сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон

Комплект обеспечивает все три метода наблюдения и полный диапазон увеличения без докупки обязательных аксессуаров. Для документирования результатов потребуется цифровая камера. Для работы с препаратами необходима соответствующая лабораторная посуда и расходные материалы.

Рекомендуемые аксессуары

Цифровая камера для документирования изображений в светлом поле, фазовом контрасте и флуоресценции. Камера устанавливается через переходник C-mount на вертикальный канал визуализации. Для флуоресцентной микроскопии предпочтительны камеры с высокой чувствительностью и низким уровнем шума.

Окуляр 10х/22 мм со шкалой для измерения линейных размеров объектов и калибровки изображения. Окуляры большей кратности (12,5х, 15х, 20х, 25х) расширяют диапазон увеличения до 1000 крат — полезно для детального изучения морфологии клеток при условии, что увеличение не превышает полезный предел, определяемый числовой апертурой объектива.

Объектив PL 4х/0,10 с рабочим расстоянием 21,0 мм обеспечивает обзорное увеличение 40 крат для быстрого сканирования культуры и поиска интересующих участков перед переходом к большим увеличениям.

Калибровочный слайд необходим для проверки точности фокусировки, юстировки освещения и калибровки системы при измерениях.

Монитор для вывода изображения с вертикального канала визуализации — расширяет возможности группового просмотра и обучения.

Итог

MAGUS Lum V500L — специализированный инвертированный микроскоп для исследования живых и фиксированных клеточных культур в лабораторной посуде. Три метода контрастирования — светлое поле, фазовый контраст и флуоресценция с тремя наборами фильтров — покрывают широкий спектр задач от рутинного мониторинга культур до иммунофлуоресцентного анализа. Планахроматическая оптика с коррекцией на бесконечность, светодиодные источники освещения с долгим сроком службы, развитая механика с координатным перемещением образца и возможность подключения цифровой камеры делают прибор универсальным инструментом для лабораторий, работающих с клеточными технологиями. Инструмент требует подготовленного персонала и времени на освоение методов настройки и юстировки.
