Микроскоп металлографический инвертированный цифровой MAGUS Metal VD700 BD

MAGUS Metal VD700 BD — инвертированный металлографический микроскоп с цифровой камерой и тремя методами контрастирования

MAGUS Metal VD700 BD — металлографический микроскоп инвертированной конструкции с цифровой камерой 8,3 Мпикс и встроенными системами для работы в светлом поле, темном поле и поляризованном свете. Инвертированная схема размещает револьверное устройство под образцом, что позволяет изучать крупногабаритные и тяжелые детали без ограничений по высоте. Микроскоп оснащен планахроматическими объективами с коррекцией на бесконечность, двухкоординатным механическим столиком и галогенным осветителем мощностью 50 Вт с настройкой по методу Кёлера. Камера MAGUS CLM30 с элементом Пельтье обеспечивает съемку с частотой до 70 кадров в секунду и поддерживает длительные выдержки для работы при слабом освещении.

Что можно увидеть или сделать на практике

Что можно проконтролировать

Микроскоп предназначен для изучения микроструктуры непрозрачных материалов: металлов и сплавов, полупроводников, керамики, композитных материалов, паяных соединений и печатных плат. Диапазон увеличения от 50x до 500x в базовой комплектации позволяет выявлять границы зерен, включения, поры, трещины, дефекты поверхности и структурные неоднородности. При числовой апертуре объективов от 0,12 до 0,70 разрешающая способность достаточна для анализа микроструктуры на уровне единиц микрометров. С опциональными объективами и окулярами увеличение может быть расширено до 2500x для более детального исследования.

Три метода контрастирования расширяют возможности анализа. Светлое поле — базовый режим для изучения травленых шлифов с выраженным рельефом. Темное поле выявляет дефекты, царапины и неоднородности на гладких полированных поверхностях, которые в светлом поле остаются невидимыми. Поляризованный свет применяется для исследования анизотропных материалов: выявления границ зерен, фазовых переходов и напряжений в кристаллических структурах.

Инвертированная конструкция и размещение образцов

Инвертированная схема отличается от прямой тем, что объективы расположены снизу, а образец размещается сверху на предметном столике. Это принципиально важно для металлографии: на столик можно положить крупногабаритную деталь, массивную заготовку или фрагмент изделия без специальной подготовки и фиксации в держателе. Предметный столик размером 242×200 мм вмещает образцы значительных размеров. Круглые поворотные вставки диаметром 130 мм с отверстиями 10, 20 или 30 мм в центре позволяют адаптировать столик под размер исследуемой области и исключить засветку от нижнего источника света.

Двухкоординатный механический столик перемещает образец на 30 мм по каждой оси. Это обеспечивает точное позиционирование и возможность последовательного изучения разных участков поверхности. Коаксиальная фокусировка с тонкой наводкой 0,002 мм (2 мкм) позволяет работать на высоких увеличениях и точно выводить в резкость структуры с минимальным рельефом.

Подготовка образцов

Металлографический микроскоп работает в отраженном свете, поэтому образец должен быть непрозрачным с подготовленной поверхностью. Стандартная пробоподготовка включает шлифовку и полировку до зеркального блеска, затем — химическое или электролитическое травление для выявления микроструктуры. Без травления поляризованный свет и темное поле могут выявить некоторые структурные особенности на полированной поверхности, но для полного анализа травление остается обязательным этапом. Образец не требует нарезки на тонкие срезы или размещения под покровным стеклом, как в биологических микроскопах проходящего света.

Конструкция и технологии

Объективы серии PL L с маркировкой BD разработаны специально для работы и в светлом, и в темном поле. Планахроматическая коррекция обеспечивает ровное, резкое изображение по всему полю зрения без искажений на периферии. Коррекция на бесконечность (парфокальная высота 45 мм) позволяет встраивать в оптический путь дополнительные модули — поляризаторы, анализаторы, светоделители — без потери качества изображения и без необходимости перефокусировки при смене объективов.

Рабочее расстояние объективов составляет от 9,7 мм (5x) до 2,5 мм (50x). Для объектива 5x это большое расстояние, обеспечивающее удобный доступ к образцу. Объектив 50x с апертурой 0,70 и рабочим расстоянием 2,5 мм требует аккуратной настройки, но его разрешающая способность достаточна для выявления деталей порядка 0,4 мкм в зеленом свете. Опциональный объектив 100x (апертура 0,85, рабочее расстояние 0,4 мм) требует высокой точности фокусировки и идеально ровной поверхности образца.

Тринокулярная насадка Зидентопф с углом наклона 45° и регулировкой межзрачкового расстояния от 48 до 75 мм обеспечивает комфортное визуальное наблюдение. Конструкция предусматривает установку насадки стандартно или с разворотом на 180°, что позволяет адаптировать расположение окуляров под эргономику рабочего места. Два канала визуализации — вертикальный тубус в насадке и канал в корпусе — дают возможность одновременно использовать цифровую камеру и визуальное наблюдение. Деление светового потока настраивается: 100/0 и 0/100 на корпусе, 50/50 и 100/0 на насадке.

Галогенный осветитель мощностью 50 Вт создает яркое освещение, необходимое для работы в темном поле и на высоких увеличениях. Галогенная лампа дает теплый свет, близкий к естественному, что снижает утомляемость при длительной работе. Источник света центрируется по трем осям. Встроенные апертурная и полевая диафрагмы позволяют настроить освещение по методу Кёлера: добиться равномерной яркости по всему полю зрения, оптимального контраста и разрешения. В комплект входят четыре светофильтра (зеленый, голубой, желтый, матовый) для коррекции цветопередачи и повышения контраста при работе с разными материалами.

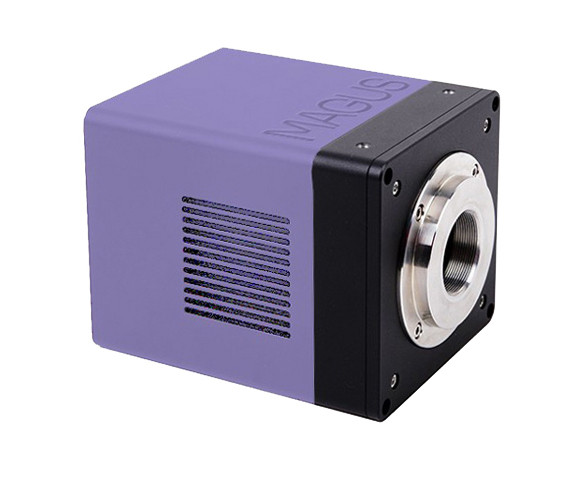

Цифровая камера MAGUS CLM30 оснащена CMOS-сенсором SONY Exmor с обратной засветкой, размером 1/1,2" (11,14×6,26 мм) и разрешением 8,3 Мпикс. Размер пикселя 2,9×2,9 мкм и светочувствительность 5970 мВ при выдержке 1/30 с обеспечивают качественное изображение даже при слабом освещении. Камера формирует изображение 3840×2160 пикс с частотой 45 кадров в секунду или 1920×1080 пикс с частотой 70 кадров в секунду. Высокая кадровая частота делает перемещение препарата плавным, без рывков и задержек, что важно при навигации по образцу.

Двухступенчатый элемент Пельтье снижает температуру сенсора на 42°C ниже комнатной температуры, что критически важно для длительных экспозиций и работы в условиях слабой освещенности. Охлаждение сенсора убирает тепловой шум из изображения, позволяя использовать выдержки от 0,1 мс до 1 часа. Это расширяет возможности съемки в темном поле, при поляризованном свете и с узкополосными светофильтрами, где световой поток ослаблен. Интерфейс USB 3.0 обеспечивает передачу данных со скоростью, достаточной для записи видео в высоком разрешении без зависаний. Разрядность АЦП переключается между 8 и 12 бит: 12-битный режим дает расширенный динамический диапазон для обработки изображений с высоким контрастом.

Программное обеспечение MAGUS View поддерживает фотосъемку (форматы jpg, bmp, png, tif), видеозапись (wmv, avi, h264, h265), измерение линейных и угловых размеров, настройку экспозиции, баланса белого и яркости. Камера крепится через адаптер C-mount 1x, входящий в комплект.

Кому подойдет

MAGUS Metal VD700 BD — инструмент для промышленных лабораторий контроля качества, металлургических и машиностроительных предприятий, научно-исследовательских центров и вузов с направлениями материаловедения, металловедения, физики твердого тела. Три метода контрастирования, планахроматическая оптика с коррекцией на бесконечность и цифровая камера с элементом Пельтье делают микроскоп пригодным для исследовательских задач и документирования результатов.

Инвертированная конструкция особенно востребована там, где требуется изучать крупногабаритные образцы или фрагменты изделий без вырезки малых шлифов. Прямой доступ к поверхности образца и возможность размещения деталей значительного размера сокращают время пробоподготовки.

Микроскоп требует навыков металлографической пробоподготовки, настройки освещения по Кёлеру, работы с поляризованным светом и темным полем. Уровень сложности сборки и настройки указан как «сложно», что подразумевает квалифицированного пользователя. Это не учебный прибор начального уровня.

Что важно знать заранее

Микроскоп работает только в отраженном свете и не предназначен для биологических прозрачных препаратов. Образцы должны быть непрозрачными с подготовленной поверхностью: отшлифованной, отполированной и, как правило, протравленной. Без травления структурные особенности металлов и сплавов в светлом поле будут слабо различимы.

Объективы с высокой кратностью имеют малое рабочее расстояние: 50x — 2,5 мм, опциональный 100x — 0,4 мм. Это требует точной фокусировки и ровной поверхности образца. При работе с объективами высокой апертуры важна настройка освещения: неправильно выставленная апертурная диафрагма снижает контраст и разрешение.

Элемент Пельтье камеры требует внешнего питания 12 В, 3 А (адаптер в комплекте). Без питания от адаптера камера работает от USB-порта, но охлаждение сенсора недоступно. Для длительных выдержек и съемки при слабом освещении внешний адаптер обязателен.

Настройка освещения по методу Кёлера, работа с поляризаторами и анализаторами, переключение между методами контрастирования требуют понимания оптических принципов и практического опыта. Микроскоп не настраивается автоматически — каждый метод требует ручной юстировки.

Комплектация

• Цифровая камера MAGUS CLM30 — 8,3 Мпикс, сенсор SONY Exmor CMOS, элемент Пельтье, USB 3.0, кабель, адаптер питания 12 В 3 А, установочный диск с драйверами и ПО, кейс
• Штатив со встроенным источником электропитания — корпус с механизмом фокусировки, предметным столиком и револьверным устройством на 5 объективов
• Осветитель отраженного света — насадка с галогенной лампой 12 В 50 Вт
• Тринокулярная визуальная насадка Зидентопф — угол наклона 45°, межзрачковое расстояние 48–75 мм, возможность разворота на 180°
• Объективы-планахроматы с коррекцией на бесконечность — PL L5х/0,12 BD (WD 9,7 мм), PL L10х/0,25 BD (WD 9,3 мм), PL L20х/0,40 BD (WD 7,2 мм), PL L50х/0,70 BD (WD 2,5 мм)
• Окуляры 10x/22 мм с удаленным зрачком — 2 шт., для комфортного визуального наблюдения
• Адаптер C-mount 1x — для крепления цифровой камеры
• Круглые поворотные вставки для предметного столика — диаметр 130 мм с отверстиями 10, 20 и 30 мм
• Светофильтры — зеленый, голубой, желтый, матовый
• Съемные анализатор и поляризатор — для работы в поляризованном свете
• Устройство для работы по методу темного поля
• Ключ-шестигранник, сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект включает все необходимое для начала работы: четыре объектива, камеру с ПО, системы для трех методов контрастирования и светофильтры. Для расширения диапазона увеличения потребуются дополнительные объективы (40x, 60x, 80x, 100x) и окуляры (12,5x, 15x, 20x, 25x). Калибровочный слайд необходим для настройки измерений в программном обеспечении.

Рекомендуемые аксессуары

Окуляр 10x со шкалой — для визуальных измерений размеров структурных элементов без использования камеры и компьютера.

Окуляры с повышенной кратностью (12,5x, 15x, 20x, 25x) — для увеличения итогового увеличения с имеющимися объективами. Окуляр 25x с объективом 100x дает увеличение 2500x, но полезность такого увеличения ограничена апертурой объектива.

Объективы 40x, 60x, 80x, 100x BD — для работы на высоких увеличениях. Объектив 100x/0,85 (сухой) с рабочим расстоянием 0,4 мм требует идеально ровной поверхности образца и высокой квалификации оператора.

Калибровочный слайд — для калибровки измерений в программном обеспечении MAGUS View и проверки точности оптической системы.

Итог

MAGUS Metal VD700 BD — профессиональный металлографический микроскоп инвертированной конструкции с тремя методами контрастирования и цифровой камерой высокого разрешения. Планахроматическая оптика с коррекцией на бесконечность, настройка освещения по методу Кёлера, двухкоординатный механический столик и тонкая фокусировка 2 мкм обеспечивают высокую точность и повторяемость исследований. Инвертированная схема позволяет размещать крупногабаритные образцы без ограничений по высоте. Камера с элементом Пельтье и поддержкой выдержек до 1 часа расширяет возможности съемки при слабом освещении и в темном поле. Микроскоп подходит для промышленного контроля качества, научных исследований и обучения в вузах, требует квалифицированного пользователя и навыков металлографической пробоподготовки.
