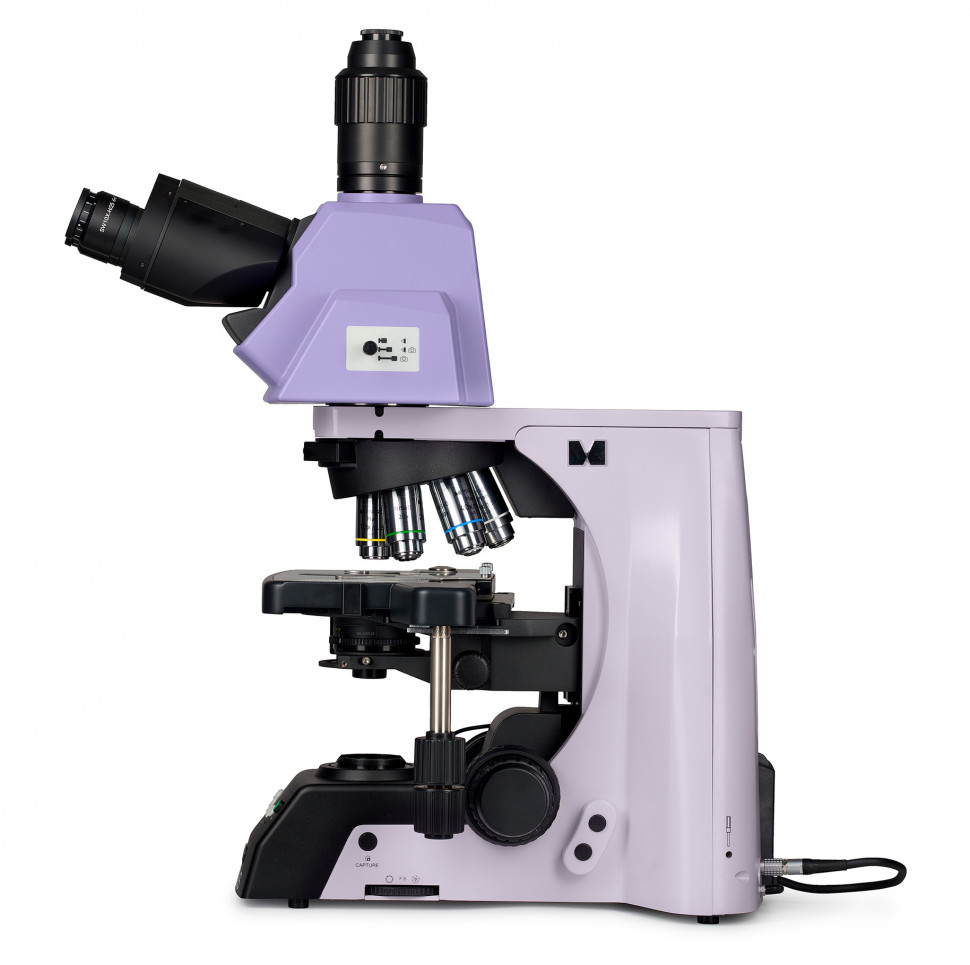

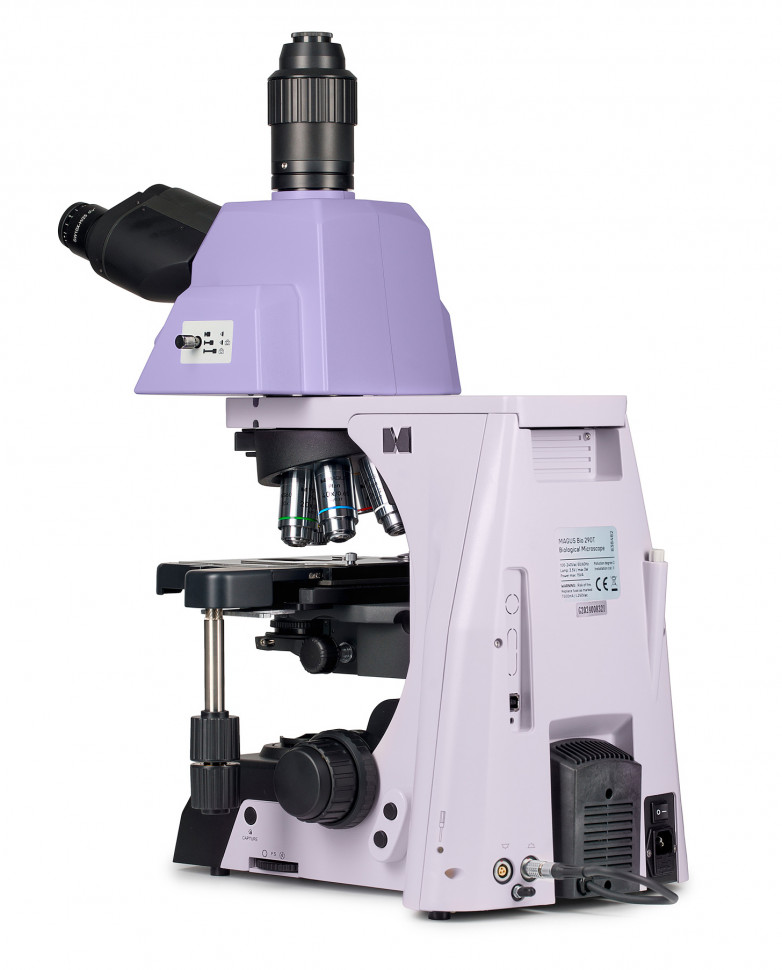

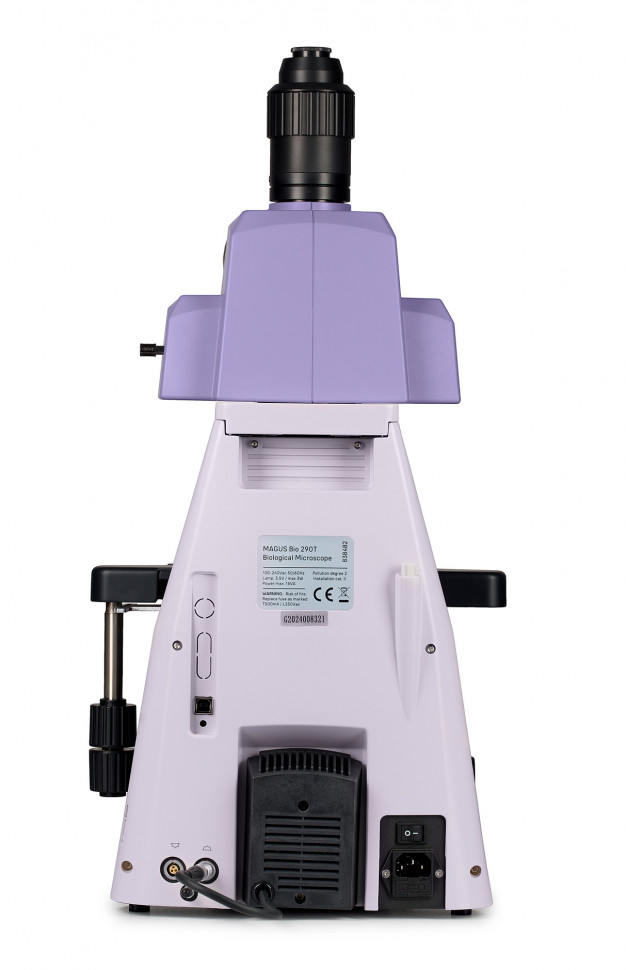

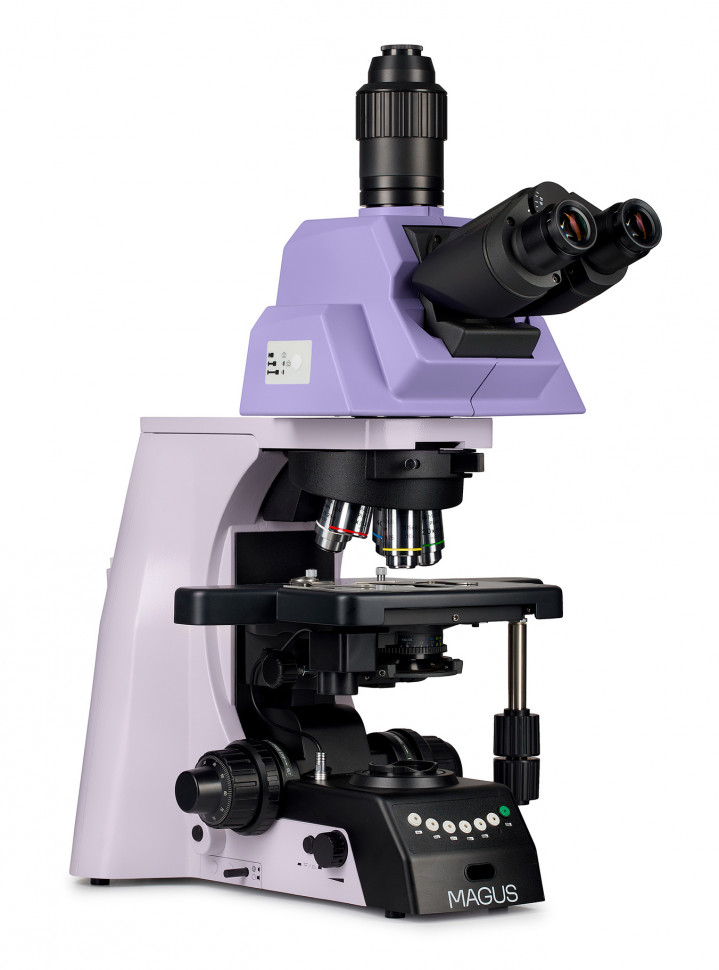

Микроскоп биологический MAGUS Bio 290T

MAGUS Bio 290T — лабораторный микроскоп с моторизованным револьвером и интеллектуальным управлением освещением

Биологический микроскоп исследовательского класса с оптикой, скорректированной на бесконечность, моторизованными револьвером и конденсором. Предназначен для работы в научных лабораториях, медицинских учреждениях и исследовательских центрах, где требуется высокая производительность, точность и возможность расширения методов контрастирования.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

MAGUS Bio 290T работает в проходящем свете методом светлого поля. Этот базовый метод позволяет исследовать окрашенные гистологические срезы, мазки крови, микробиологические препараты, растительные и животные ткани. Диапазон увеличения от 40 до 1000 крат охватывает задачи от обзорного просмотра препарата до детального изучения клеточных структур. Объектив 100x с числовой апертурой 1,25 и масляной иммерсией обеспечивает разрешение около 0,27 мкм — достаточно для визуализации бактерий, ядер, хромосом и внутриклеточных включений. Микроскоп допускает установку опциональных устройств для фазового контраста, темного поля, дифференциально-интерференционного контраста, поляризации и флуоресценции, что расширяет спектр исследуемых объектов до неокрашенных живых клеток, кристаллических структур и флуоресцирующих маркеров.

Точность и повторяемость

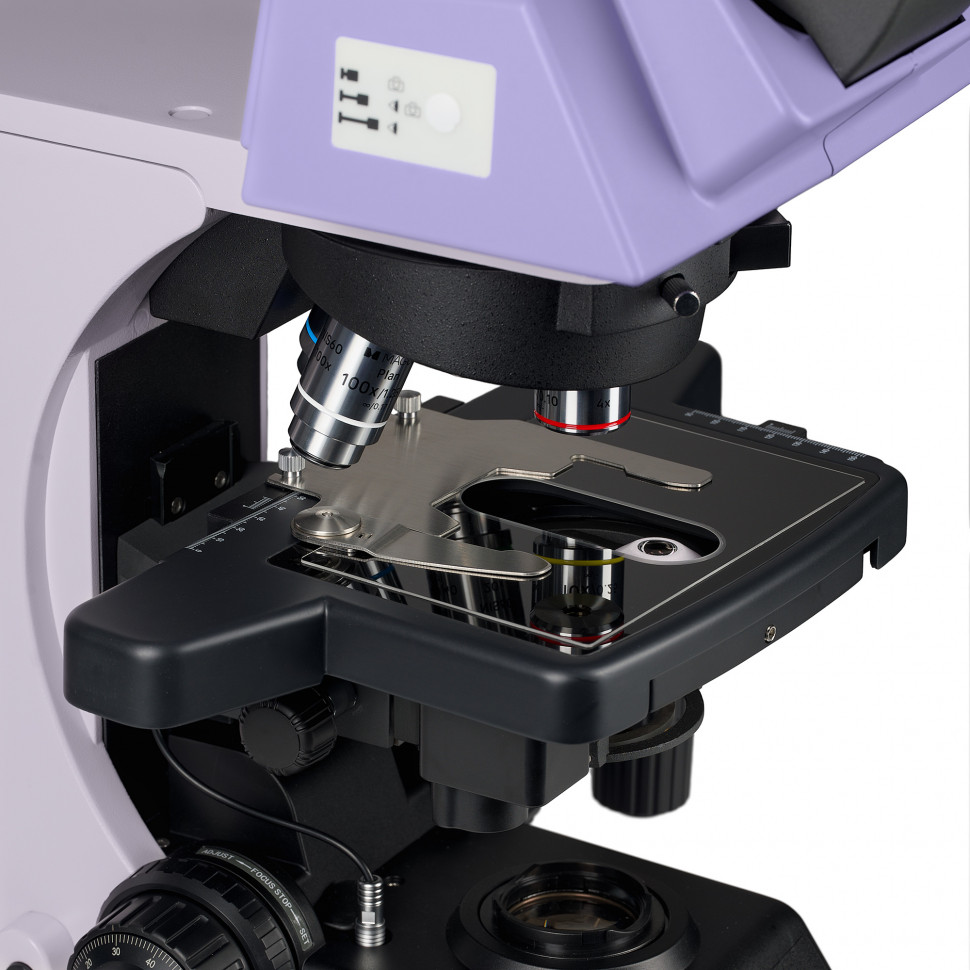

Двухкоординатный механический столик с диапазоном перемещения 78×32 мм позволяет сканировать препарат и точно возвращаться к выбранной области. Пластина столика изготовлена из сапфирового стекла — материала с твердостью 9 по шкале Мооса, что обеспечивает устойчивость к царапинам и химическому воздействию в течение многих лет эксплуатации. Механизм тонкой фокусировки с шагом 0,001 мм и ходом 0,1 мм на оборот обеспечивает прецизионную наводку на резкость при работе с объективами большого увеличения. Моторизованный конденсор Аббе с числовой апертурой 0,9 и откидной фронтальной линзой автоматически адаптируется к выбранному объективу, исключая ошибки ручной настройки. Планахроматическая оптика, скорректированная на бесконечность, позволяет встраивать в оптический путь дополнительные модули без внесения аберраций — это критично для работы с методами ДИК, поляризации и флуоресценции.

Область применения

Микроскоп ориентирован на лабораторную диагностику, микробиологический анализ, гистологию, цитологию, исследования в области клеточной биологии и патоморфологии. Моторизация и интеллектуальное управление яркостью снижают количество ручных операций при рутинном анализе серий препаратов, что повышает производительность и воспроизводимость результатов. Тринокулярная насадка с вертикальным портом для камеры и адаптером C-mount 1x в комплекте позволяет документировать изображения и проводить морфометрический анализ. Возможность расширения до продвинутых методов контрастирования делает прибор пригодным для научных исследований, требующих наблюдения живых клеток без окрашивания или анализа поляризационных свойств биологических структур.

Конструкция и технологии

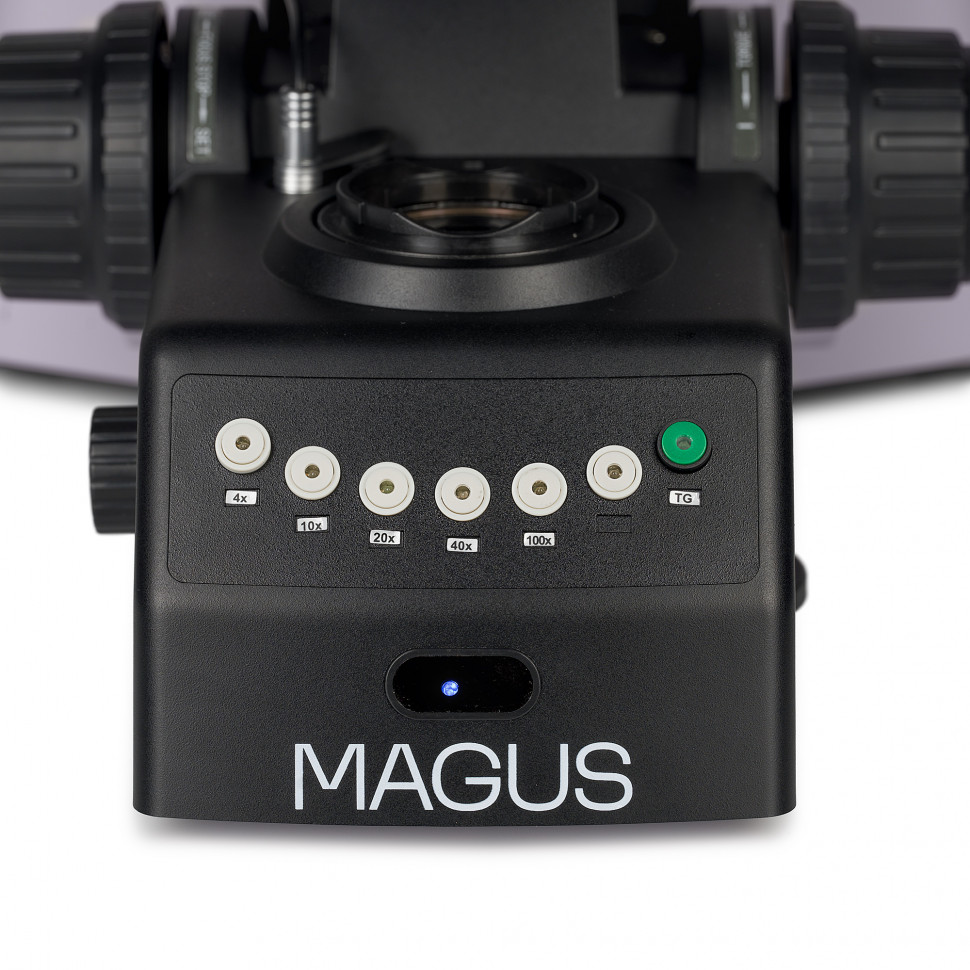

Моторизованный револьвер на шесть объективов управляется кнопками на передней панели микроскопа или с боковых панелей корпуса рядом с рукоятками фокусировки. При нажатии кнопки револьвер автоматически устанавливает выбранный объектив в рабочее положение, одновременно моторизованный конденсор выставляет откидную линзу и регулирует высоту фронтальной линзы в соответствии с требованиями данного объектива. Интеллектуальная система управления яркостью запоминает настройки освещения для каждого объектива и автоматически восстанавливает их при повороте револьвера — это исключает ослепление глаз при переходе от большого увеличения к малому и устраняет необходимость ручной подстройки диафрагм. Такая автоматизация особенно важна при длительной работе с сериями препаратов, когда требуется частая смена объективов.

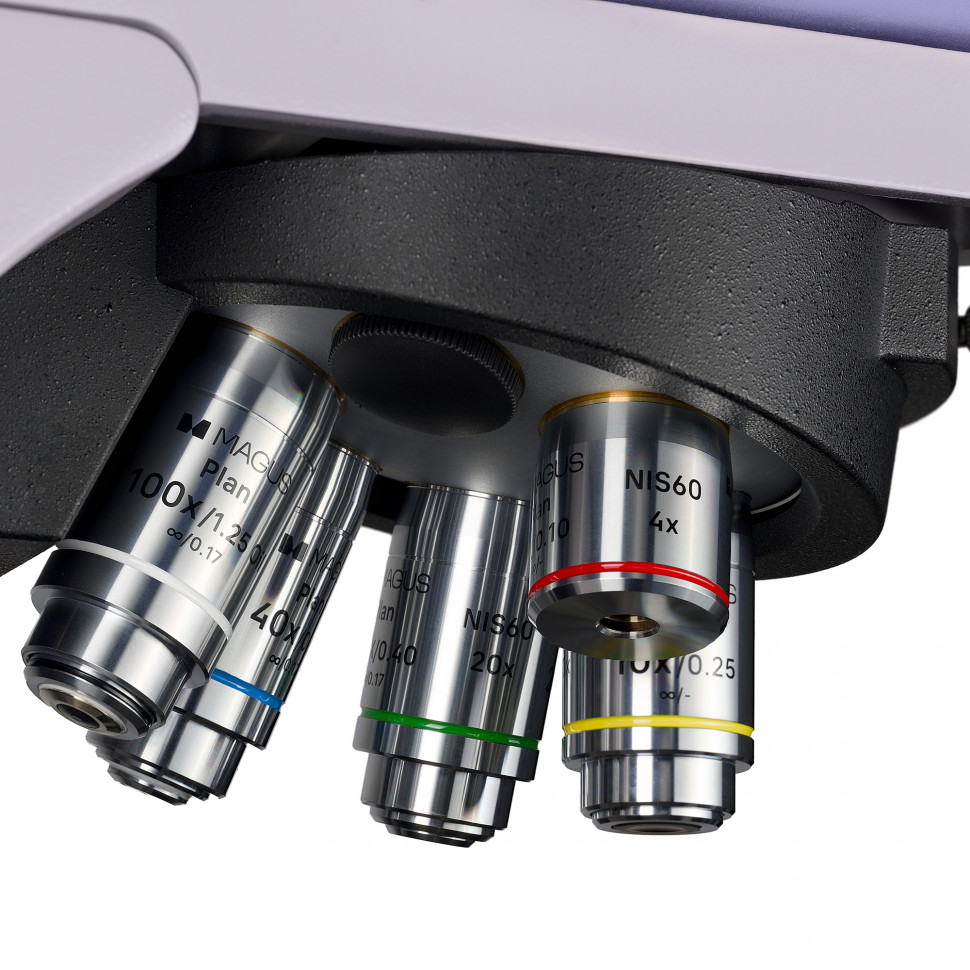

Планахроматические объективы с парфокальной высотой 60 мм обеспечивают коррекцию хроматических аберраций в двух длинах волн и плоское поле изображения — препарат остаётся резким от центра до края поля зрения. Коррекция на бесконечность означает, что объектив формирует параллельный пучок лучей, а изображение строится тубусной линзой — это позволяет встраивать в оптический путь светоделители, фильтры, призмы ДИК и другие модули без изменения фокусного расстояния и без внесения дополнительных аберраций. Объективы 40x и 100x подпружинены для защиты фронтальной линзы и препарата от повреждения при случайном контакте.

Освещение по Кёлеру реализовано через систему из коллектора с регулируемой полевой диафрагмой и конденсора с регулируемой апертурной диафрагмой. Регулятор полевой диафрагмы вынесен в правую нижнюю часть корпуса — рядом с рукоятками фокусировки, что упрощает настройку. Правильная настройка освещения по Кёлеру обеспечивает равномерное освещение поля зрения, максимальное разрешение на каждом объективе и удаление из изображения артефактов — пыли на оптике, неровностей нити накала. Светодиод мощностью 3 Вт служит до 50 000 часов без изменения цветовой температуры при регулировке яркости.

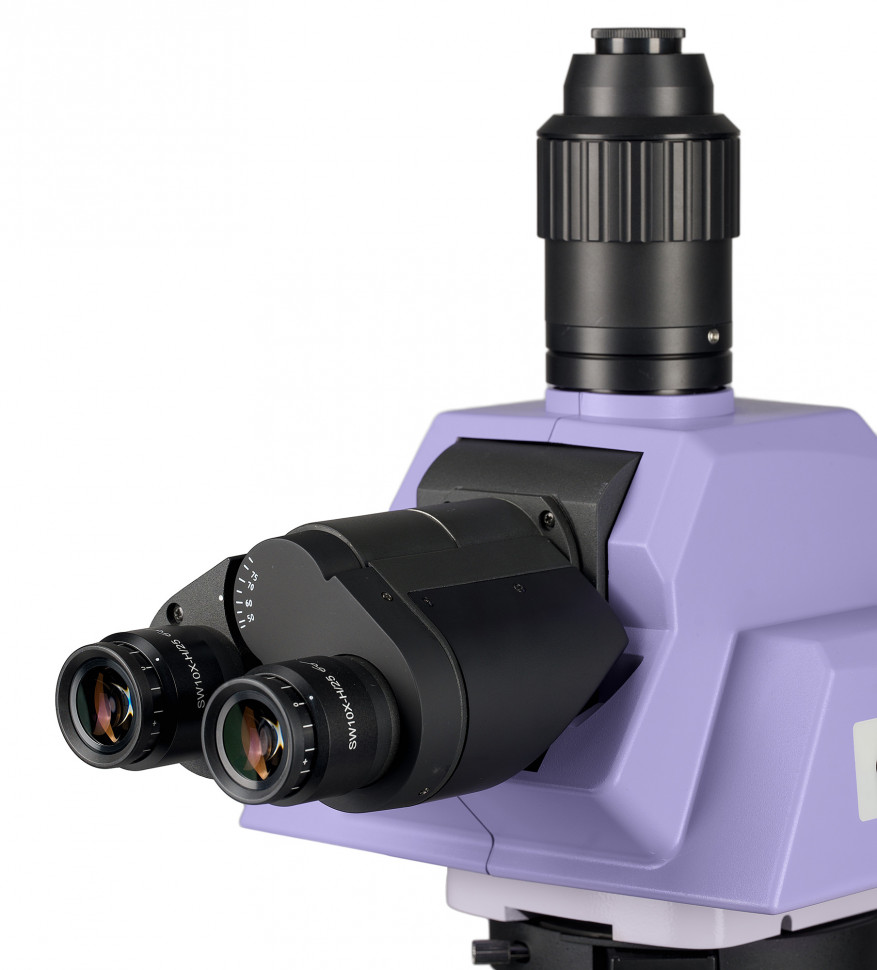

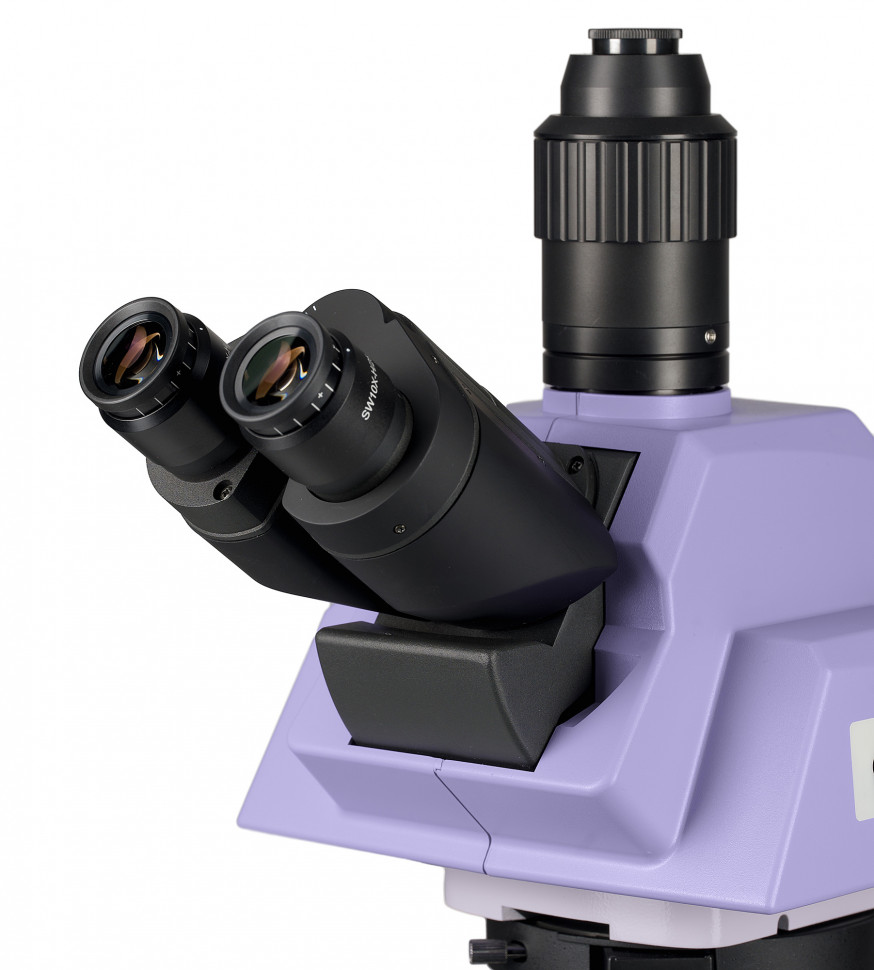

Тринокулярная насадка с регулируемым углом наклона от 0 до 35° позволяет каждому пользователю подобрать комфортное положение для наблюдения. Световой поток переключается между окулярами и вертикальным тубусом камеры в соотношении 0/100, 100/0 или 80/20 — последний режим позволяет одновременно наблюдать препарат глазами и фиксировать изображение камерой. Окуляры 10x с полем зрения 25 мм и удаленным выходным зрачком рассчитаны на работу в очках. Диоптрийная коррекция ±5D на каждом окуляре компенсирует индивидуальные особенности зрения.

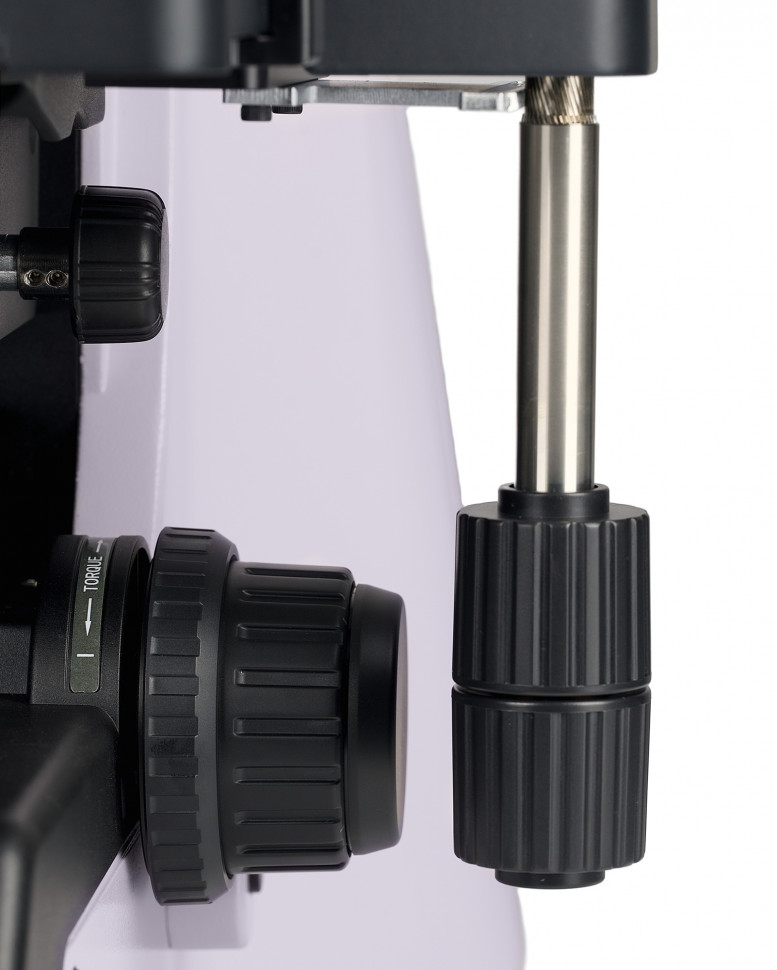

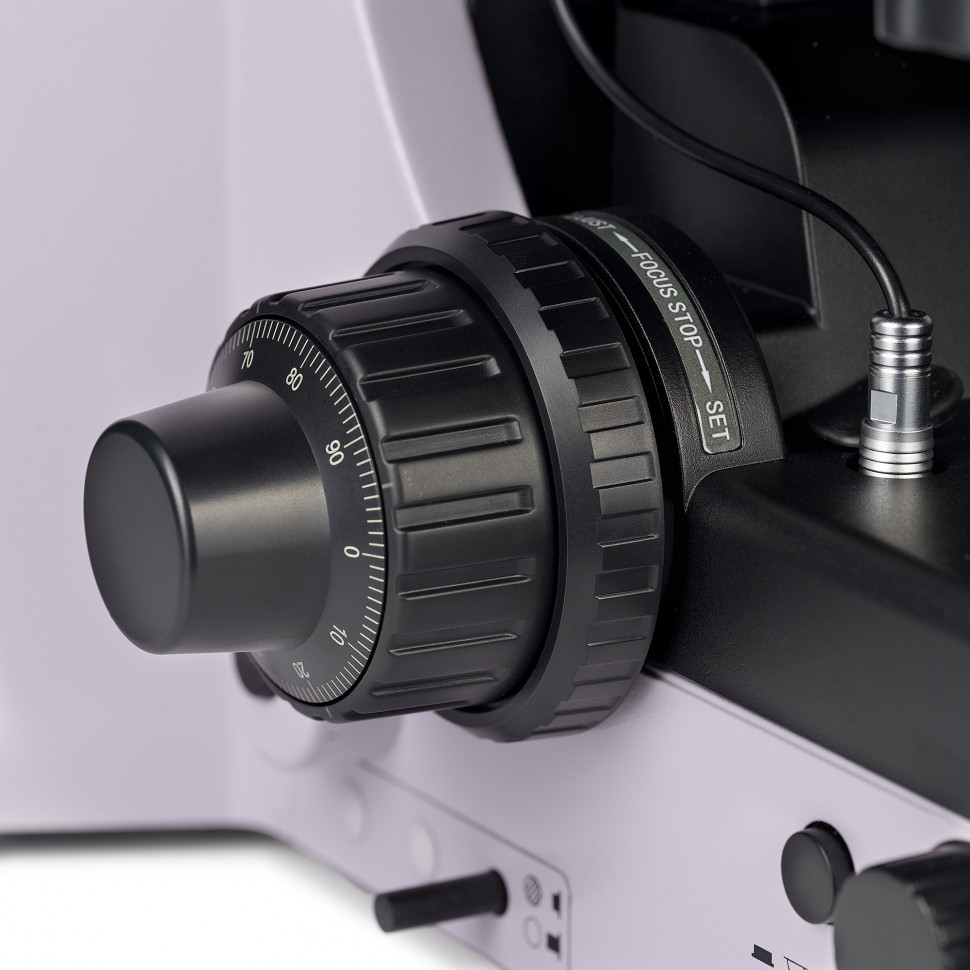

Коаксиальная фокусировка с раздельными рукоятками грубой и тонкой наводки расположена в нижней части корпуса — руки пользователя лежат на столе без напряжения. Механизм грубой фокусировки имеет ход 35 мм, регулировку жесткости и блокировку для фиксации положения при смене препаратов. Длинная ручка управления столиком регулируется по высоте и находится в одной рабочей зоне с рукояткой тонкой фокусировки — это сокращает движения руки при сканировании препарата.

Кому подойдет

MAGUS Bio 290T предназначен для квалифицированных специалистов в области лабораторной диагностики, микробиологии, гистологии, цитологии и исследовательской биологии. Моторизация и автоматизация настроек оправданы в лабораториях с высокой нагрузкой, где требуется анализировать десятки препаратов в день — экономия времени на рутинных операциях повышает производительность и снижает утомляемость. Возможность расширения до фазового контраста, ДИК, поляризации и флуоресценции делает прибор пригодным для научных групп, работающих с живыми клеточными культурами, кристаллическими включениями, поляризующими биологическими структурами или флуоресцентными маркерами. Инфинити-корригированная планахроматическая оптика обеспечивает качество изображения, достаточное для морфометрического анализа и документирования результатов.

Микроскоп не рассчитан на начинающих пользователей: настройка освещения по Кёлеру, работа с иммерсионным объективом, интерпретация изображений в различных методах контрастирования требуют специальной подготовки. Высокая сложность сборки и настройки, указанная производителем, означает, что первоначальную установку и калибровку лучше доверить квалифицированному специалисту.

Что важно знать заранее

Микроскоп работает только в проходящем свете — исследуемые объекты должны быть прозрачными или полупрозрачными и размещаться на предметных стеклах между предметным и покровным стеклом. Непрозрачные объекты наблюдать невозможно. Базовая комплектация включает только метод светлого поля — для фазового контраста, темного поля, ДИК, поляризации и флуоресценции необходимо приобретать соответствующие устройства отдельно. Объектив 100x с масляной иммерсией требует специального иммерсионного масла между фронтальной линзой и покровным стеклом препарата — без масла числовая апертура падает и разрешение теряется.

Моторизованные компонены требуют подключения к сети переменного тока 100–240 В. Микроскоп не предназначен для полевых условий. Вес прибора в упаковке 21 кг, размеры 78×56×57 см — для установки требуется устойчивый лабораторный стол и достаточное пространство. Рабочий диапазон температур от 5 до 40 °C — для точных измерений рекомендуется стабильная комнатная температура без резких колебаний.

Тринокулярная насадка позволяет установить цифровую камеру через адаптер C-mount 1x, входящий в комплект. Камера приобретается отдельно — при выборе учитывайте разрешение сенсора и совместимость программного обеспечения с вашими задачами документирования и морфометрии. Разрешение изображения на экране определяется как оптической системой микроскопа, так и характеристиками сенсора камеры.

Комплектация

• Штатив с механизмом фокусировки — основной корпус со встроенными моторизованными компонентами, системой управления яркостью и режимом энергосбережения
• Осветитель проходящего света — светодиод 3 Вт с системой освещения по Кёлеру, регулируемыми полевой и апертурной диафрагмами
• Моторизованный револьвер на 6 объективов — с автоматическим переключением по нажатию кнопки и синхронизацией с конденсором и яркостью

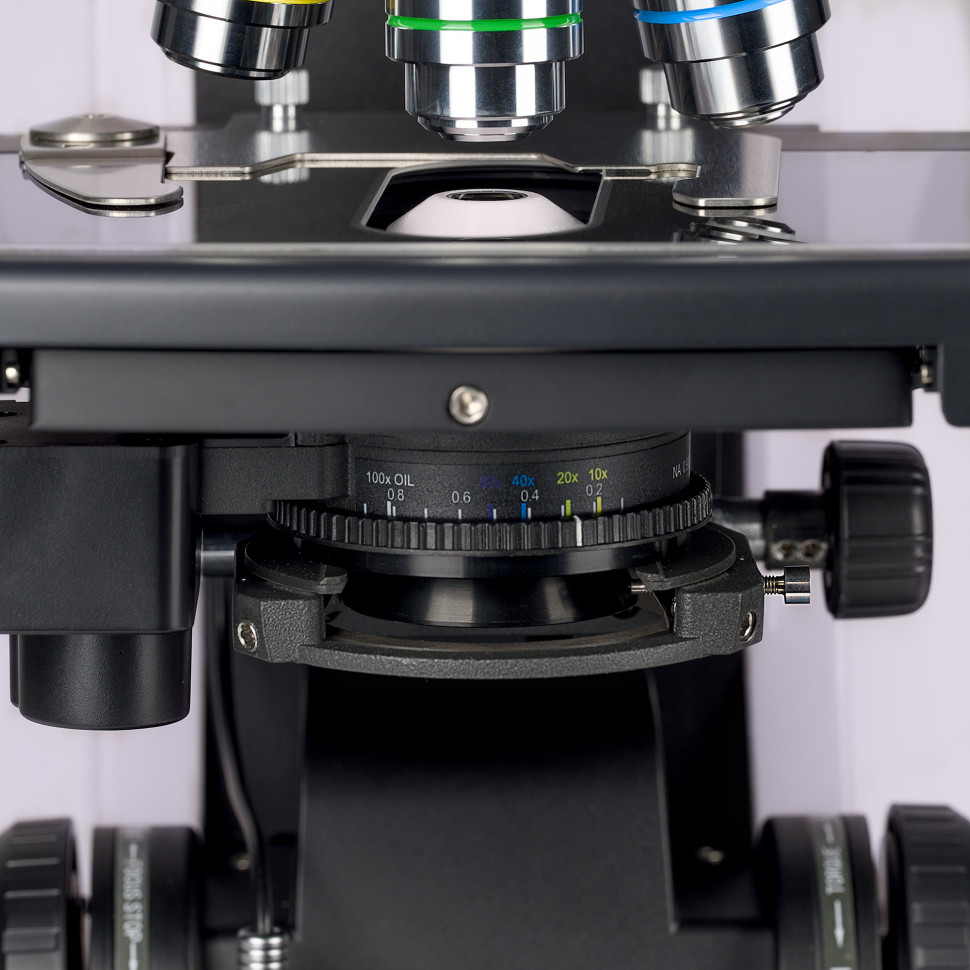

• Моторизованный конденсор Аббе NA 0,9/0,25 — с откидной фронтальной линзой, центрировкой, регулировкой высоты и креплением типа «ласточкин хвост»
• Предметный столик с пластиной из сапфирового стекла — двухкоординатный механический, 190×152 мм, диапазон перемещения 78×32 мм, с держателем препаратов и регулируемой по высоте ручкой управления
• Тринокулярная насадка — с регулируемым углом наклона 0–35°, вертикальным портом для камеры и переключением светового потока 0/100, 100/0, 80/20
• Пять планахроматических объективов — 4x/0,10, 10x/0,25, 20x/0,40, 40x/0,65 (подпружиненный), 100x/1,25 масляная иммерсия (подпружиненный), скорректированы на бесконечность, парфокальная высота 60 мм
• Два окуляра 10x/25 мм — с удаленным выходным зрачком для работы в очках, диоптрийной коррекцией ±5D и наглазниками
• Адаптер C-mount 1x — для установки цифровой камеры в вертикальный порт насадки
• Адаптер питания, сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон

Комплект достаточен для начала работы методом светлого поля. Для других методов контрастирования, расширения диапазона увеличений и документирования результатов потребуются дополнительные аксессуары.

Рекомендуемые аксессуары

Иммерсионное масло — необходимо для работы с объективом 100x. Без масла между фронтальной линзой и покровным стеклом числовая апертура и разрешение падают. Предметные и покровные стекла стандартной толщины 0,17 мм требуются для приготовления постоянных и временных препаратов.

Фазово-контрастное устройство — конденсор, набор фазовых объективов и центрирующий телескоп позволяют наблюдать неокрашенные живые клетки без предварительной фиксации. Фазовый контраст визуализирует прозрачные структуры за счёт преобразования разности фаз в разность интенсивности — метод незаменим для работы с культурами клеток.

Устройство для ДИК — обеспечивает псевдорельефное изображение с высоким контрастом и детализацией. ДИК превосходит фазовый контраст по качеству изображения, но требует более сложной настройки и использования поляризованного света.

Конденсор темного поля (сухой NA 0,7–0,9 или масляный NA 1,26–1,3) — позволяет наблюдать объекты на тёмном фоне за счёт бокового освещения. Метод эффективен для визуализации мелких частиц, бактерий и живых микроорганизмов, невидимых в светлом поле.

эпилюминесцентная насадка — со светодиодным или ртутным источником света и набором фильтровых блоков открывает возможность флуоресцентной микроскопии. Метод незаменим для иммуногистохимии, визуализации флуоресцентных белков и изучения распределения флуоресцентных маркеров в клетках.

Цифровая камера — для документирования результатов, морфометрического анализа и создания отчётов. При выборе учитывайте разрешение сенсора, чувствительность, динамический диапазон и совместимость программного обеспечения с вашими задачами.

Дополнительные окуляры — 12,5x, 15x, 20x или 30x расширяют диапазон увеличений и позволяют реализовать полезное увеличение на объективах с высокой числовой апертурой. Окуляры со шкалой, сеткой или перекрестьем упрощают измерения и подсчёт объектов.

Итог

MAGUS Bio 290T — лабораторный микроскоп исследовательского класса с моторизацией, автоматизацией настроек и оптикой, скорректированной на бесконечность. Прибор ориентирован на профессиональное использование в условиях высокой нагрузки, где автоматическое переключение объективов, интеллектуальное управление яркостью и эргономичная конструкция снижают утомляемость и повышают производительность. Планахроматическая оптика с числовой апертурой до 1,25 обеспечивает разрешение около 0,27 мкм, достаточное для большинства задач световой микроскопии. Возможность расширения до фазового контраста, ДИК, поляризации и флуоресценции делает микроскоп универсальной платформой для научных исследований и лабораторной диагностики.
