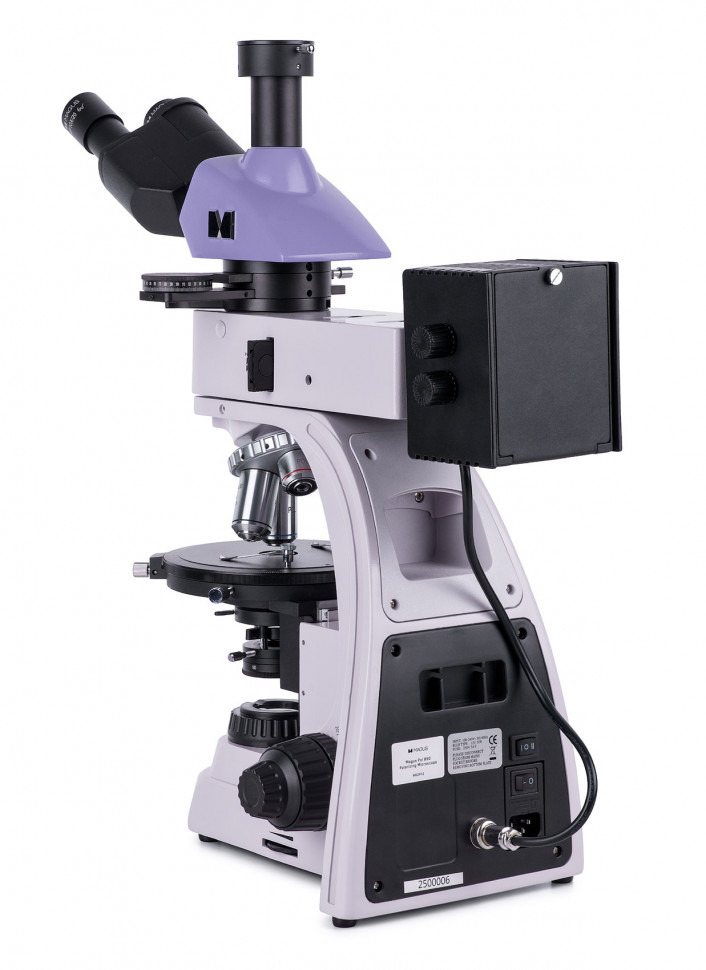

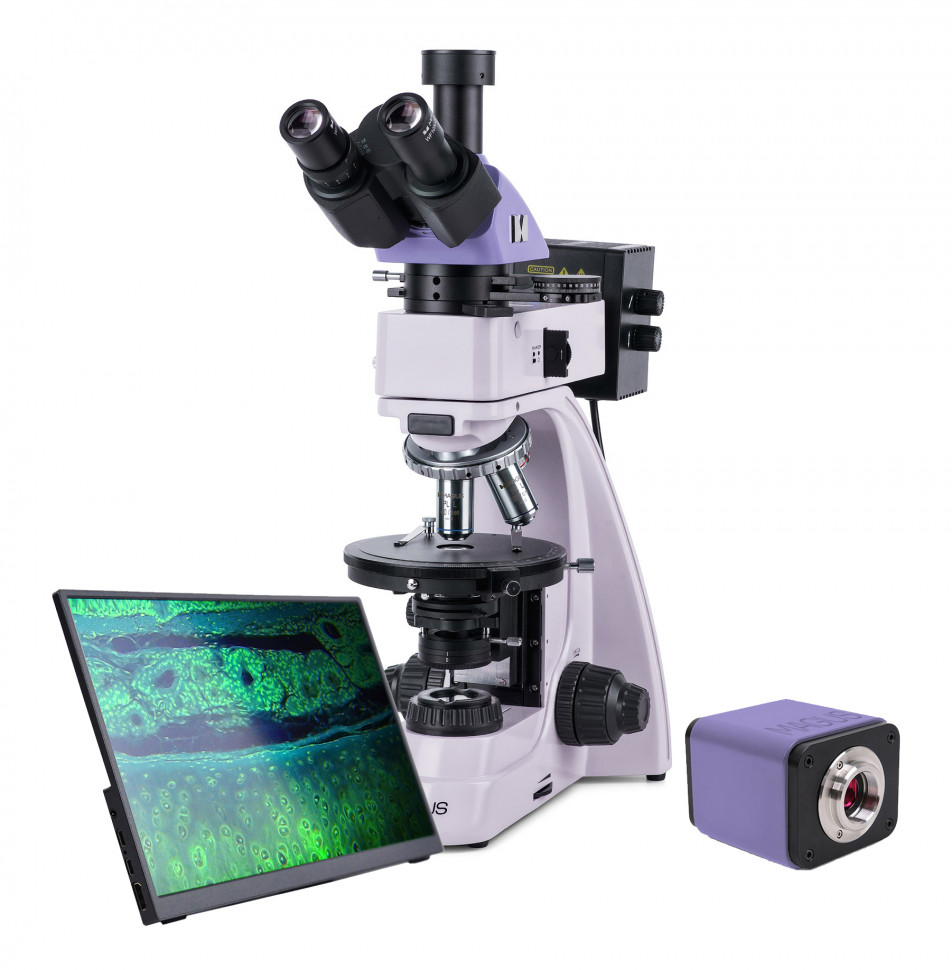

Микроскоп поляризационный цифровой MAGUS Pol D850 LCD

MAGUS Pol D850 LCD — поляризационный микроскоп с проходящим и отраженным светом и встроенной 4K-визуализацией

MAGUS Pol D850 LCD — лабораторный поляризационный микроскоп для исследования анизотропных объектов в проходящем и отраженном свете. Прибор оснащен планахроматической оптикой без внутренних напряжений, вращающимся центрируемым предметным столиком с нониусом, линзой Бертрана для коноскопии и полным набором компенсаторов. В комплекте — цифровая 4K-камера с автономной работой через HDMI и 13,3-дюймовый IPS-монитор. Базовый диапазон увеличения 50–600 крат расширяется опциональными объективами и окулярами до 2000 крат.

Что можно увидеть или сделать на практике

Метод поляризации и его практическое значение

Поляризационная микроскопия выявляет оптическую анизотропию объектов через явление двойного лучепреломления. плоскополяризованный свет, проходя через анизотропный образец, расщепляется на два луча с разными скоростями распространения и меняет плоскость поляризации. Анализатор, установленный в промежуточной насадке, приводит колебания лучей в одну плоскость, где они интерферируют, создавая яркое высококонтрастное изображение. При вращении предметного столика цвет и яркость объекта изменяются в зависимости от ориентации его оптических осей относительно плоскости поляризации. Это позволяет определять оптические константы минералов, анализировать кристаллическую структуру, различать полиморфные модификации, исследовать напряжения в полимерах и стеклах, идентифицировать волокна и красители.

В микроскопе реализовано два канала освещения. Проходящий свет используется для исследования прозрачных объектов — геологических шлифов, кристаллов, тонких срезов биологических тканей, полимерных пленок. Отраженный свет применяется для анализа непрозрачных аншлифов металлов, сплавов, керамики, горных пород с полированной поверхностью толщиной до 15 мм. Оба канала оснащены мощными 30-ваттными галогенными лампами с естественной цветовой температурой и настраиваются по Кёлеру для достижения предела разрешения на каждом объективе. В осветителе отраженного света установлены светофильтры — матовый, желтый, зеленый, синий — для коррекции цветопередачи в зависимости от задачи.

Линза Бертрана в промежуточной насадке обеспечивает коноскопическое наблюдение — проекцию конических пучков света в задней фокальной плоскости объектива. Коноскопия применяется для определения оптического знака минералов, измерения углов оптических осей, анализа симметрии кристаллов. Переключение между ортоскопическим (прямое изображение объекта) и коноскопическим режимом выполняется введением линзы Бертрана в ход лучей. Три компенсатора из комплекта — λ-пластинка, λ/4-пластинка и кварцевый клин — усиливают контраст объектов со слабым двулучепреломлением и позволяют измерять разность хода лучей.

Точность измерений и повторяемость результатов

Предметный столик диаметром 150 мм вращается на 360° с градуировкой через 1° и нониусом, обеспечивающим точность измерения угла поворота до 0,1°. Столик центрируется двумя винтами для совмещения оси вращения с оптической осью микроскопа — это критично для количественного анализа анизотропных объектов. Поляризатор проходящего света вращается на 360° с отметками 0°, 90°, 180°, 270° на шкале. Анализатор в промежуточной насадке также вращается на 360° и оснащен нониусом для измерения углов с точностью до 0,1°. Взаимоперпендикулярное положение поляризатора и анализатора («скрещенные николи») достигается выставлением обоих в положение «0».

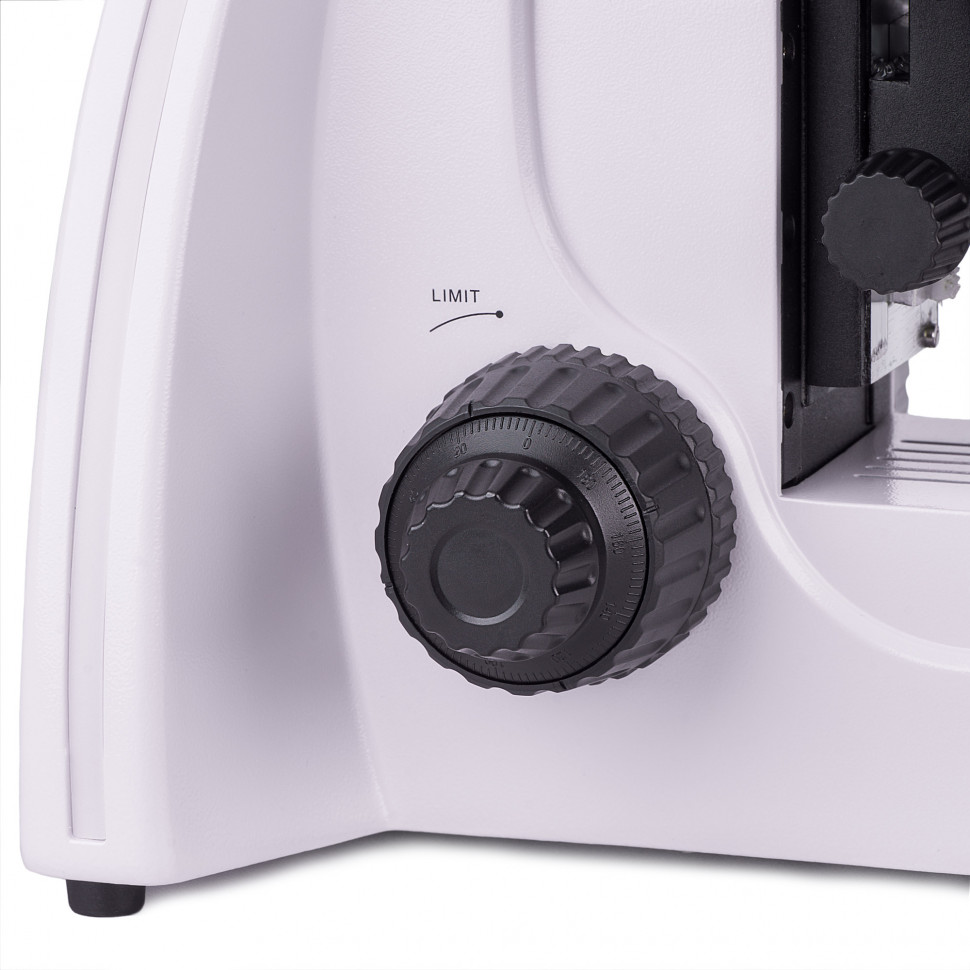

Планахроматические объективы скорректированы на бесконечность и свободны от внутренних напряжений — это гарантирует, что наблюдаемое двойное лучепреломление исходит от образца, а не от оптических элементов. Коррекция на бесконечность позволяет встраивать в оптический путь дополнительные модули — компенсаторы, светофильтры, поляроиды — без потери качества изображения. Гнезда револьверного устройства на 5 объективов центрируются для точного совмещения оптической оси каждого объектива с осью микроскопа. Коаксиальная фокусировка с грубой наводкой (ход 21 мм, 39,8 мм за оборот) и тонкой (шаг 0,002 мм) обеспечивает плавную и воспроизводимую настройку резкости. Механизм блокировки грубой фокусировки предотвращает случайное смещение фокуса, а регулировка жесткости хода позволяет настроить усилие под предпочтения оператора.

Область применения

MAGUS Pol D850 LCD применяется в петрографии для определения минерального состава горных пород, идентификации минералов по оптическим константам, анализа текстур и структур кристаллических образований. В материаловедении микроскоп используется для исследования напряжений в полимерах и стеклах, контроля качества оптических компонентов, изучения жидких кристаллов и керамики. В криминалистике — для идентификации волокон, стекол, красителей, анализа следов. В медицинских лабораториях поляризация применяется для выявления амилоидных отложений, кристаллов мочевой кислоты, коллагеновых структур в гистологических препаратах. Встроенная цифровая система визуализации обеспечивает документирование наблюдений в разрешении 4K и групповой просмотр на мониторе, что критично для обучения и консультаций.

Конструкция и технологии

Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и термостабильность оптической системы. Тринокулярная насадка Зейдентопф с углом наклона 30° оснащена переключателем светового потока, направляющим 100% света либо на окулярные тубусы, либо в вертикальный канал визуализации. Диоптрийная коррекция ±5 диоптрий на левом окулярном тубусе компенсирует разницу в остроте зрения между глазами. В комплекте три окуляра 10x/20 мм — два стандартных и один с перекрестьем для точного позиционирования объектов и измерения углов.

Объективы PL 5x/0,12, PL 10x/0,25, PL 40x/0,6 и PL 60x/0,7 обеспечивают базовый диапазон увеличения от 50 до 600 крат. Числовая апертура объектива 60x/0,7 позволяет разрешать детали размером до 0,48 мкм. Объективы 40x и 60x подпружинены для защиты от повреждения при случайном контакте с препаратом. Рабочее расстояние объективов уменьшается с ростом кратности: от 26,1 мм у объектива 5x до 2,03 мм у объектива 60x — это физическое свойство оптики с высокой апертурой. Объективы рассчитаны на работу без покровного стекла, что соответствует требованиям исследования шлифов и аншлифов стандартной толщины. Опциональные объективы расширяют диапазон до 2000 крат (при использовании PL 100x/0,85 с окуляром 20x).

Конденсор Аббе с числовой апертурой 1,25 и регулируемой апертурной диафрагмой согласует освещение с апертурой объектива. Откидная линза конденсора используется при работе с объективами малого увеличения (2,5x–5x) для равномерного заполнения поля зрения. Регулируемая ирисовая полевая диафрагма ограничивает диаметр светового пучка, устраняя паразитную засветку и повышая контраст изображения. Настройка освещения по Кёлеру в обоих каналах — проходящем и отраженном — обеспечивает равномерное распределение света по полю зрения и достижение предела разрешения на каждом объективе.

Цифровая камера MAGUS CHD40 оснащена сенсором Sony Exmor/Starvis CMOS размером 1/1,2 дюйма с разрешением 8 мегапикселей и размером пикселя 2,9×2,9 мкм. Сенсор с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабом освещении. Камера формирует изображение в разрешении 4K (3840×2160 пикселей) с частотой 30 кадров в секунду через интерфейсы HDMI 1.4 и USB 3.0. При подключении через Wi-Fi разрешение снижается до Full HD (1920×1080 пикселей) при той же частоте кадров. Камера работает автономно через HDMI без компьютера — встроенное программное обеспечение позволяет управлять настройками изображения, делать фотоснимки и записывать видео на карту памяти SD до 32 ГБ с помощью USB-мыши. При подключении к компьютеру через USB 3.0 доступно программное обеспечение MAGUS View с функциями измерения линейных и угловых размеров, редактирования изображений и экспорта данных. Камера устанавливается в вертикальный канал визуализации тринокулярной насадки через адаптер C-mount 1x.

Монитор MAGUS MCD40 с диагональю 13,3 дюйма и разрешением 4K (3840×2160 пикселей) оснащен IPS-матрицей с углами обзора 178°/178°, яркостью 400 кд/м² и контрастностью 1000:1. IPS-технология обеспечивает стабильную цветопередачу при взгляде под углом, что важно для группового просмотра. Монитор подключается к камере через HDMI-кабель длиной 1,5 метра и автоматически переключается между 4K и Full HD в зависимости от разрешения входящего сигнала. Срок службы светодиодной подсветки матрицы — 50 000 часов.

Кому подойдет

Микроскоп предназначен для геологов и петрографов, работающих с шлифами горных пород и минералов, материаловедов, исследующих кристаллические структуры, напряжения и деформации в полимерах и оптических материалах, криминалистов, анализирующих волокна, стекла и красители, сотрудников медицинских лабораторий, применяющих поляризацию для выявления специфических структур в гистологических препаратах. Прибор требует понимания принципов поляризационной микроскопии, навыков настройки освещения по Кёлеру, умения центрировать столик и револьвер, интерпретировать интерференционные картины. Уровень сложности настройки высокий — перед началом работы необходимо освоить юстировку осветительной системы, калибровку поляризаторов, настройку компенсаторов. MAGUS Pol D850 LCD — инструмент для количественного анализа, а не качественного обзорного исследования.

Что важно знать заранее

Объективы рассчитаны на работу без покровного стекла — для исследования шлифов и аншлифов стандартной толщины. При использовании препаратов с покровным стеклом возникают сферические аберрации, снижающие качество изображения, особенно на объективах с высокой апертурой. Рабочее расстояние объективов с большой кратностью невелико: у объектива 60x — 2,03 мм, у опционального 100x — 0,4 мм. Это требует аккуратности при фокусировке и ограничивает толщину препаратов.

Настройка поляризационного микроскопа сложнее, чем биологического: необходимо установить взаимоперпендикулярное положение поляризатора и анализатора, отцентрировать предметный столик и гнезда револьвера, настроить освещение по Кёлеру в обоих каналах, при необходимости отцентрировать источник света и диафрагмы. Без корректной юстировки количественные измерения теряют точность. Первая настройка может занять несколько часов, но в дальнейшем поддерживается регулярной проверкой базовых параметров.

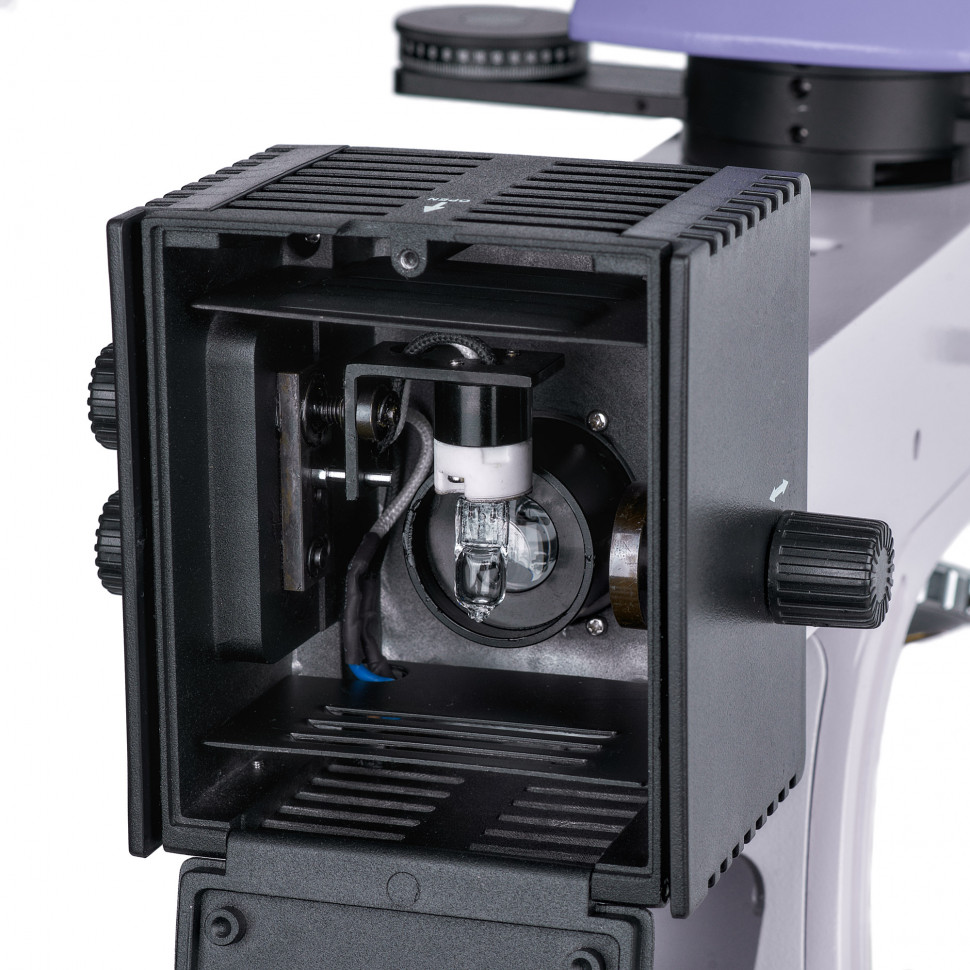

Галогенные лампы мощностью 30 Вт обеспечивают яркое освещение с естественной цветовой температурой, но имеют ограниченный ресурс и требуют периодической замены. Галогенные лампы при работе нагреваются — не касайтесь осветителей сразу после выключения. Цифровая камера определяет детализацию изображения на мониторе и при съемке, но оптическое разрешение системы ограничено числовой апертурой объективов. Разрешение сенсора 8 мегапикселей достаточно для фиксации деталей, различимых объективами с апертурой до 0,85.

При работе через HDMI камера функционирует автономно без компьютера, но для измерений и обработки изображений требуется подключение через USB 3.0 и установка программного обеспечения MAGUS View на компьютер под управлением Windows, Mac OS X или Linux. При подключении через Wi-Fi разрешение снижается до Full HD — для документирования в 4K используйте HDMI или USB 3.0.

Комплектация

• Цифровая камера MAGUS CHD40 — сенсор Sony Exmor/Starvis CMOS 8 Мпикс, разрешение 4K, интерфейсы HDMI, USB 3.0, Wi-Fi, автономная работа через HDMI; в комплекте с камерой: кабель HDMI 1,5 м, кабель USB 3.0 1,5 м, USB-мышь для управления, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А, USB-флеш-накопитель с ПО MAGUS View
• Монитор MAGUS MCD40 — диагональ 13,3", разрешение 4K, IPS-матрица, углы обзора 178°/178°, яркость 400 кд/м², интерфейс HDMI
• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, осветителем проходящего света с 30-ваттной галогенной лампой, конденсором Аббе NA 1,25 с апертурной диафрагмой и откидной линзой, коаксиальной фокусировкой (грубая/тонкая), вращающимся центрируемым предметным столиком Ø150 мм с градуировкой и нониусом, револьвером на 5 объективов с центрируемыми гнездами
• Осветитель отраженного света — насадка с 30-ваттной галогенной лампой, регулируемыми полевой и апертурной диафрагмами, съемными поляризатором и анализатором, набором светофильтров (матовый, желтый, зеленый, синий)
• Тринокулярная визуальная насадка Зейдентопф — угол наклона 30°, диоптрийная коррекция ±5 диоптрий на левом тубусе, переключатель светового потока 100/0 (окуляры/камера), вертикальный канал визуализации для установки камеры
• Промежуточная насадка — встроенный анализатор с вращением 0–360° и нониусом (точность 0,1°), переключатель режимов (обычный свет/поляризация), линза Бертрана для коноскопии, слот для установки компенсаторов
• Компенсаторы — λ-пластинка (компенсатор полной волны), λ/4-пластинка (четвертьволновая пластинка), кварцевый клин для измерения разности хода
• Объективы планахроматические на бесконечность, без напряжений — PL 5x/0,12 (рабочее расстояние 26,1 мм), PL 10x/0,25 (5,0 мм), PL 40x/0,6 подпружиненный (3,98 мм), PL 60x/0,7 подпружиненный (2,03 мм); рассчитаны на работу без покровного стекла
• Окуляры — два окуляра 10x/20 мм, окуляр 10x/20 мм с перекрестьем
• Адаптер C-mount 1x — для установки камеры в канал визуализации
• Ключ-шестигранник, сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект обеспечивает полный цикл работы — от визуального наблюдения через окуляры до цифровой фиксации и измерений. Для расширения диапазона увеличения потребуются дополнительные объективы или окуляры.

Рекомендуемые аксессуары

Окуляры 16x/11 мм или 20x/11 мм расширяют диапазон увеличения: с окуляром 20x на объективе 60x/0,7 достигается увеличение 1200 крат, что приближается к пределу полезного увеличения для данной апертуры. Окуляр 10x/20 мм со шкалой с ценой деления 0,1 мм используется для измерения линейных размеров объектов в поле зрения совместно с калибровочным слайдом. Объективы PL 50x/0,7, PL 80x/0,8, PL 100x/0,85 обеспечивают большее увеличение и более высокое разрешение для детального анализа тонких структур. Препаратоводитель облегчает точное позиционирование и сканирование крупных шлифов. Калибровочный слайд необходим для калибровки окулярной шкалы и программного обеспечения камеры при выполнении количественных измерений.

Итог

MAGUS Pol D850 LCD — профессиональный поляризационный микроскоп для количественных исследований анизотропных объектов в лабораторных условиях. Планахроматическая оптика без напряжений, вращающийся центрируемый столик с нониусом, линза Бертрана, три компенсатора и двухканальное освещение по Кёлеру обеспечивают точность измерений и воспроизводимость результатов. Встроенная 4K-система визуализации с автономной работой через HDMI позволяет документировать наблюдения и проводить групповые просмотры без привязки к компьютеру. Прибор требует понимания принципов поляризационной микроскопии и навыков юстировки, но взамен предоставляет полный набор инструментов для петрографии, материаловедения, криминалистики и медицинских исследований.
