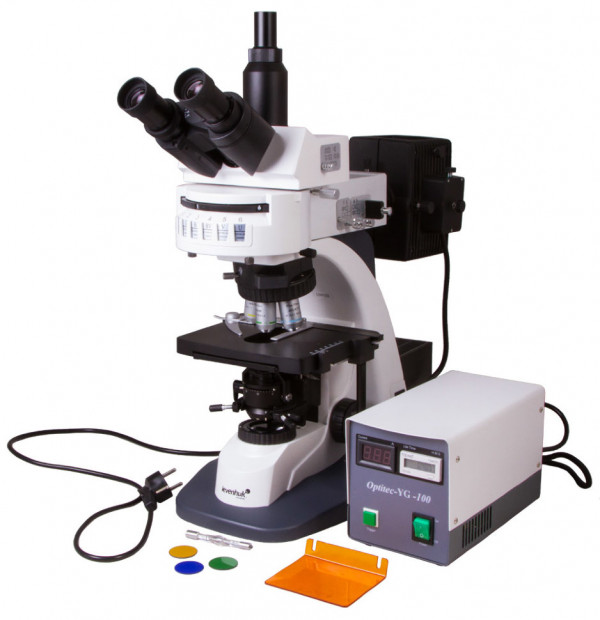

Микроскоп Levenhuk MED PRO 600 Fluo

Levenhuk MED PRO 600 Fluo — люминесцентный микроскоп с регистрацией Росздравнадзора для лабораторной диагностики

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Levenhuk MED PRO 600 Fluo работает в двух режимах: классическое светлое поле проходящего света и флуоресцентная микроскопия. Флуоресцентный модуль с ртутной лампой 100 Вт и пятью наборами фильтров (G, B, BV, V, U) позволяет визуализировать специфические молекулярные структуры в клетках и тканях, окрашенных флуорохромами. Метод даёт высокую избирательность: светятся только те компоненты образца, которые связались с флуоресцентным красителем, остальное остаётся тёмным. Это критично для иммунофлуоресцентных исследований, выявления специфических белков, нуклеиновых кислот, изучения живых клеток с флуоресцентными маркерами. Режим светлого поля используется для рутинной морфологии окрашенных гистологических и цитологических препаратов. Радиационный экран в конструкции флуоресцентного модуля защищает оператора от ультрафиолетового излучения ртутной лампы.

Точность и повторяемость

Механический двуслойный предметный столик с препаратоводителем перемещается в двух направлениях на 85 и 50 мм, координаты фиксируются для возврата к конкретной зоне препарата. Коаксиальная фокусировка с шагом тонкой наводки 0,002 мм и общим ходом 48 мм обеспечивает точную работу с объективами высокой кратности. Оптика план-флуорит скорректирована на бесконечность — это означает, что световой пучок между объективом и окуляром параллелен, что позволяет встраивать дополнительные оптические модули (фильтры, светоделители, анализаторы) без ухудшения изображения. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой согласован с апертурой объективов и обеспечивает высокое разрешение системы.

Область применения

Микроскоп внесён в Реестр медицинских изделий Росздравнадзора, что подтверждает его соответствие требованиям безопасности и эффективности для применения в медицинских учреждениях на территории РФ. Прибор предназначен для клинико-диагностических лабораторий, патоморфологических отделений, научно-исследовательских центров, работающих с методами иммунофлуоресценции, флуоресцентной гибридизации in situ (FISH), исследований в микробиологии, онкоморфологии, гематологии. Также применим в вузовских лабораториях для подготовки специалистов по продвинутым методам микроскопии.

Конструкция и технологии

В основе оптической системы — четыре полуапохроматических объектива (план-флуорит) 4×, 10×, 20×, 40× с коррекцией на бесконечность. Полуапохроматы корректируют хроматические аберрации лучше ахроматов, давая более чистое и контрастное изображение, особенно критичное для флуоресценции, где важна точная передача цвета свечения. Револьверное устройство на шесть позиций оставляет два свободных гнезда для установки дополнительных объективов, например, иммерсионного 100× или специализированных флуоресцентных с другими параметрами. Широкопольные окуляры WF10×/22 мм обеспечивают большое поле зрения и комфортную работу.

Тринокулярная насадка наклонена под 30° и поворачивается на 360° для удобства нескольких операторов. Делитель светового потока направляет часть света в вертикальную трубку диаметром 23,2 мм для установки цифровой камеры — визуальное наблюдение через бинокулярную часть при этом сохраняется. Межзрачковое расстояние регулируется в диапазоне 50–75 мм.

Галогенная лампа 12 В/30 Вт с регулируемой яркостью обеспечивает освещение в режиме светлого поля. Флуоресцентный модуль — самостоятельная система с ртутной лампой высокого давления 100 Вт и внешним блоком питания. Пять блоков фильтров (G — зелёный, B — синий, BV — сине-фиолетовый, V — фиолетовый, U — ультрафиолетовый) перекрывают диапазон возбуждения распространённых флуорохромов. В комплекте также три цветных светофильтра (синий, зелёный, жёлтый) для работы в светлом поле — они повышают контраст при наблюдении окрашенных препаратов. Конденсор Аббе съёмный, с держателем фильтра и ирисовой диафрагмой, дополнительно присутствует полевая диафрагма.

Корпус выполнен из металла, обеспечивает устойчивость массивной конструкции весом более 19 кг. Питание универсальное — 110–220 В, 50/60 Гц.

Кому подойдет

Модель ориентирована на специалистов, имеющих опыт работы с флуоресцентными методами или готовых к освоению сложной системы. Базовые навыки приготовления препаратов, понимание принципов флуоресценции, знание специфики флуорохромов и протоколов окрашивания обязательны. Микроскоп требует аккуратного обращения с ртутной лампой (ограниченный ресурс, необходимость периодической замены, требования к утилизации) и соблюдения мер безопасности при работе с ультрафиолетом.

Подходит медицинским организациям, которым требуется прибор с действующим регистрационным удостоверением для законного применения в клинической практике. Актуален для научных групп, работающих в области клеточной биологии, иммунологии, молекулярной диагностики. Для учебных целей оправдан в вузах с серьёзной материально-технической базой и программами, включающими продвинутые методы микроскопии.

Что важно знать заранее

Флуоресцентная микроскопия требует специальной пробоподготовки: образцы окрашиваются флуорохромами по строгим протоколам, часто с применением иммунологических методов или молекулярных зондов. Реагенты, красители и расходные материалы для флуоресценции приобретаются отдельно и могут быть дороже, чем для рутинной гистологии. Флуоресценция чувствительна к выцветанию (фотообесцвечиванию) — длительное наблюдение может ослабить сигнал, поэтому работу ведут быстро или используют антифединговые среды заключения.

Ртутная лампа имеет ресурс, измеряемый в сотнях часов, и требует замены. Запасные лампы нужно заказывать заранее. Лампа содержит ртуть, поэтому при повреждении или утилизации необходимо соблюдать требования экологической безопасности. Радиационный экран защищает оператора, но прямой взгляд на источник УФ-излучения всё равно недопустим.

В базовой комплектации максимальный объектив — 40×, что даёт общее увеличение до 400×. Для работы с увеличением 1000× потребуется докупить иммерсионный объектив 100× и иммерсионное масло. Два свободных гнезда револьвера позволяют расширить набор объективов под конкретные задачи.

Система сложна в настройке. Юстировка конденсора, согласование апертурной и полевой диафрагм, настройка флуоресцентного модуля, фокусировка на разных уровнях препарата требуют понимания оптических принципов. Производитель указывает «сложный» уровень сборки и настройки — первичный ввод в эксплуатацию рекомендуется проводить с участием специалиста.

Комплектация

• Объективы план-флуорит 4×, 10×, 20×, 40× — полуапохроматическая оптика, скорректированная на бесконечность, для флуоресцентных и рутинных наблюдений.
• Окуляры WF10×/22 мм (2 шт.) — широкопольные, обеспечивают итоговое увеличение 40×–400× с имеющимися объективами.
• Светофильтры жёлтый, зелёный, синий — для повышения контраста в светлом поле при работе с окрашенными препаратами.
• Блок для ультрафиолетового отражения (UV-reflection) — часть флуоресцентного модуля, направляет возбуждающее УФ-излучение на препарат и собирает эмиссионный свет.
• Адаптер сети переменного тока — для питания микроскопа от сети 110–220 В.
• Пылезащитный чехол — защита оптики и механики при хранении.
• Инструкция по эксплуатации и гарантийный талон — с учётом бессрочной гарантии производителя.

Комплект достаточен для начала работы в обоих режимах — светлого поля и флуоресценции. Для расширения возможностей потребуется иммерсионный объектив 100× (если необходимо увеличение 1000×), иммерсионное масло, цифровая камера для третьего тубуса (диаметр 23,2 мм), дополнительные объективы или окуляры под специфические задачи.

Рекомендуемые аксессуары

Иммерсионный объектив 100× и иммерсионное масло — для достижения максимального увеличения 1000× и разрешения субклеточных структур. Цифровая камера с посадочным диаметром 23,2 мм — для документирования флуоресцентных изображений, создания архива и количественного анализа. Калибровочная линейка (объект-микрометр) — для точных измерений размеров объектов в поле зрения. Антифединговые заключающие среды и специализированные флуорохромы — для подготовки препаратов, устойчивых к выцветанию. Запасная ртутная лампа 100 Вт — ресурс лампы ограничен, наличие запасной обеспечит непрерывность работы.

Итог

Levenhuk MED PRO 600 Fluo — профессиональный микроскоп для лабораторий, которым требуется флуоресцентная микроскопия наряду с рутинными наблюдениями в светлом поле. Оптика план-флуорит с коррекцией на бесконечность, конденсор высокой апертуры, механический координатный столик и точная фокусировка обеспечивают качество изображения и повторяемость результатов. Флуоресцентный модуль с пятью блоками фильтров и ртутной лампой 100 Вт открывает доступ к иммунофлуоресценции и молекулярной диагностике. Регистрация Росздравнадзора позволяет использовать прибор для медицинского применения. Система требует профессиональной подготовки оператора, специальных реагентов и периодического обслуживания, но взамен предлагает широкий спектр исследовательских и диагностических возможностей.
