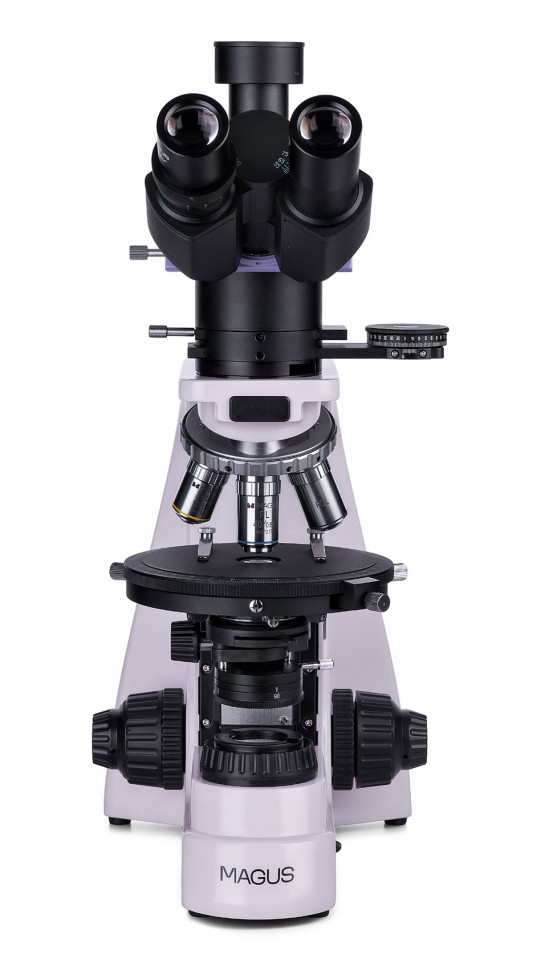

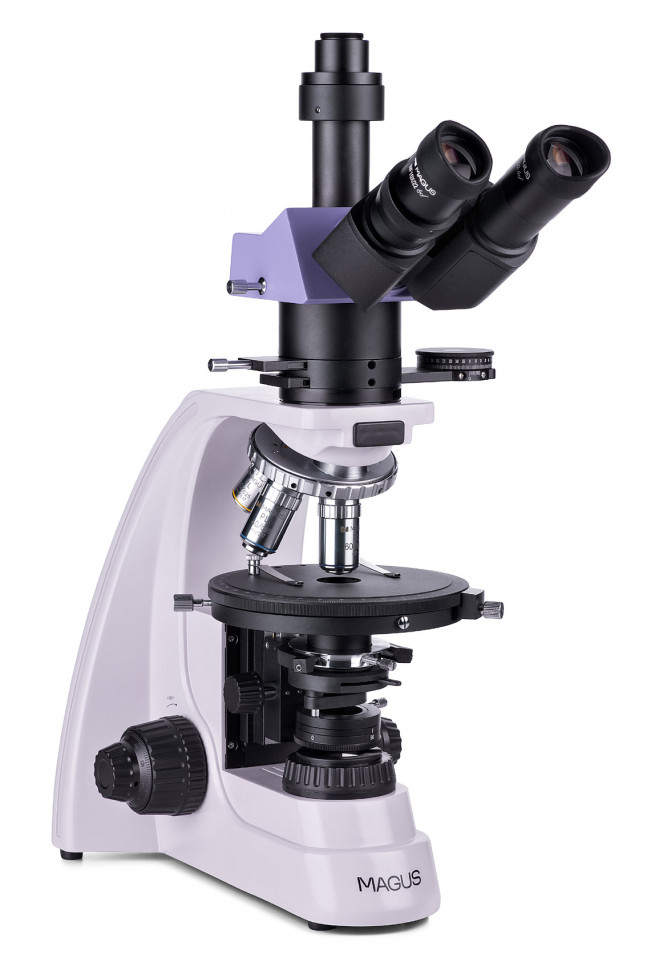

Микроскоп поляризационный цифровой MAGUS Pol D800

MAGUS Pol D800 — поляризационный микроскоп с цифровой камерой для минералогии, кристаллографии и материаловедения

Что можно увидеть или сделать на практике

Метод поляризации и что он даёт

Поляризационная микроскопия выявляет оптическую анизотропию — способность материала по-разному преломлять свет в зависимости от направления распространения луча и его поляризации. MAGUS Pol D800 оснащён вращаемыми поляризатором и анализатором с угломерной шкалой и нониусом, позволяющим измерять углы с точностью до 0,1°. Это даёт возможность определять углы погасания кристаллов, идентифицировать минералы по их оптическим свойствам, различать изотропные и анизотропные фазы в сложных материалах. В скрещенных николях анизотропные объекты светятся на тёмном фоне, а при вращении предметного столика меняют интенсивность свечения — так выявляется кристаллографическая ориентация. Оптика микроскопа свободна от напряжений, что исключает паразитное двулучепреломление самих линз и гарантирует достоверность наблюдаемой картины интерференции.

Коноскопические исследования

Встроенная линза Бертрана переключает микроскоп из ортоскопического режима (наблюдение структуры препарата) в коноскопический — для изучения интерференционных фигур в сходящемся свете. Коноскопия позволяет определить оптический знак минерала (положительный или отрицательный), величину и ориентацию оптических осей, класс симметрии кристалла. Это ключевой метод диагностики в петрографии и минералогии. Три компенсатора в комплекте (λ, λ/4 и кварцевый клин) усиливают контраст объектов со слабым двулучепреломлением и упрощают определение порядка интерференции, что особенно важно при работе с полимерами, биологическими волокнами и тонкими кристаллическими плёнками.

Цифровая фиксация и измерения

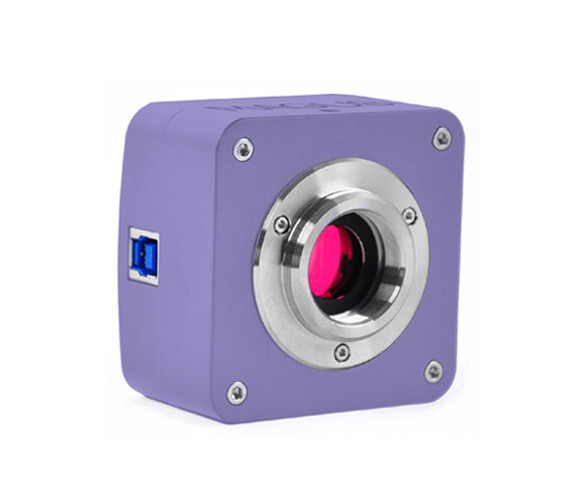

Профессиональная камера MAGUS CBF70 с цветным CMOS-сенсором SONY Exmor 4/3" (17,4×13,0 мм) фиксирует изображение с разрешением до 5280×3956 пикселей. Большой физический размер сенсора и размер пикселя 3,3 мкм обеспечивают высокую светочувствительность и низкий уровень шумов даже при работе с затемнёнными поляризационными препаратами. Камера поддерживает несколько режимов: от 25 кадров в секунду при максимальном разрешении для детализированных снимков до 240 кадров в секунду при пониженном разрешении для записи динамических процессов. Интерфейс USB 3.2 Gen 2 обеспечивает скорость передачи до 10 Гб/с, что критично для работы с потоком данных высокого разрешения без задержек. Программное обеспечение MAGUS View позволяет проводить линейные и угловые измерения непосредственно на изображении после калибровки под конкретный объектив.

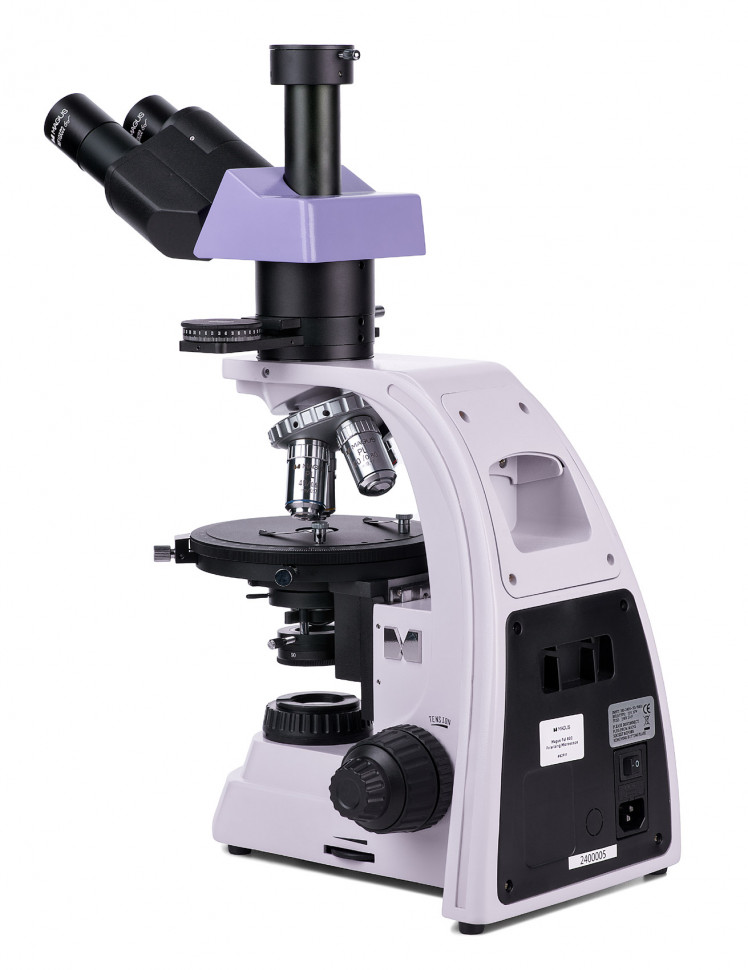

Конструкция и технологии

Четыре планахроматических объектива с коррекцией на бесконечность (4×/0,10, 10×/0,25, 40×/0,65, 60×/0,80) изготовлены из оптического стекла, свободного от внутренних напряжений. Это требование принципиально для поляризационной микроскопии: любое напряжение в стекле создаёт паразитное двулучепреломление, искажающее наблюдаемую картину интерференции. Инфинити-коррекция позволяет встраивать промежуточные оптические модули (в данном случае — промежуточную насадку с анализатором и линзой Бертрана) без потери качества изображения. Числовая апертура объективов от 0,10 до 0,80 обеспечивает разрешающую способность, достаточную для изучения большинства минералов, полимеров и биологических препаратов. Револьверное устройство на пять позиций с центрируемыми гнёздами гарантирует точное совмещение оптической оси при смене объектива — это важно при работе с точными угловыми измерениями.

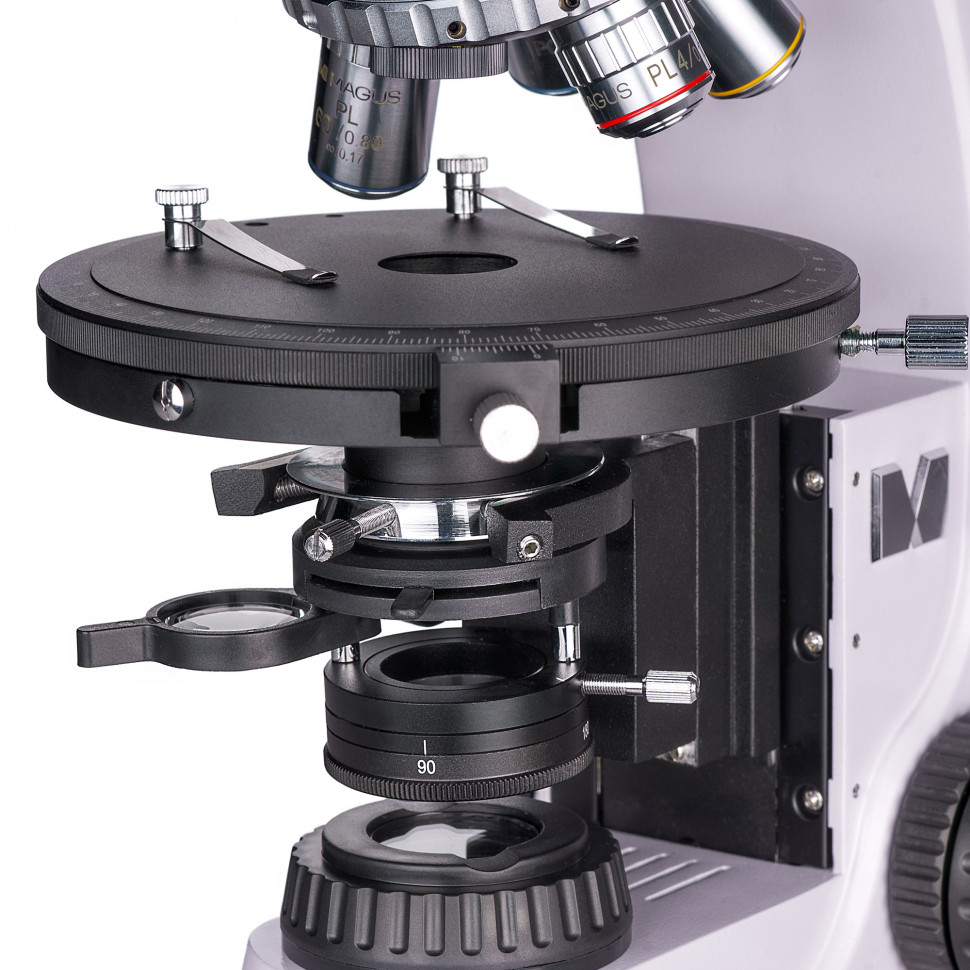

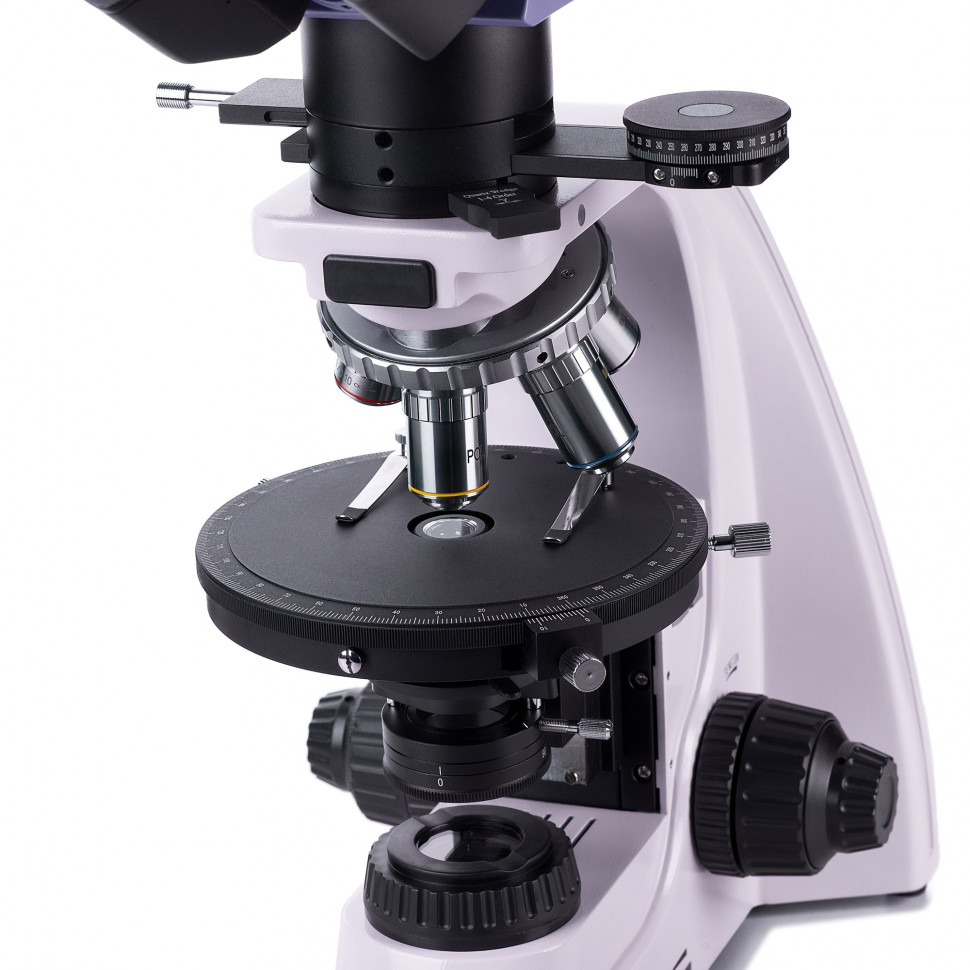

Вращаемый на 360° предметный столик диаметром 150 мм имеет градуировку через 1° и нониус для отсчёта до 0,1°. Столик центрируется относительно оптической оси микроскопа, что необходимо для корректного определения углов погасания и кристаллографических направлений. Поляризатор расположен под конденсором, анализатор — в промежуточной насадке над объективом; оба элемента вращаются на 360° с аналогичной точностью отсчёта. Промежуточная насадка содержит также слот для установки компенсаторов и механизм ввода линзы Бертрана.

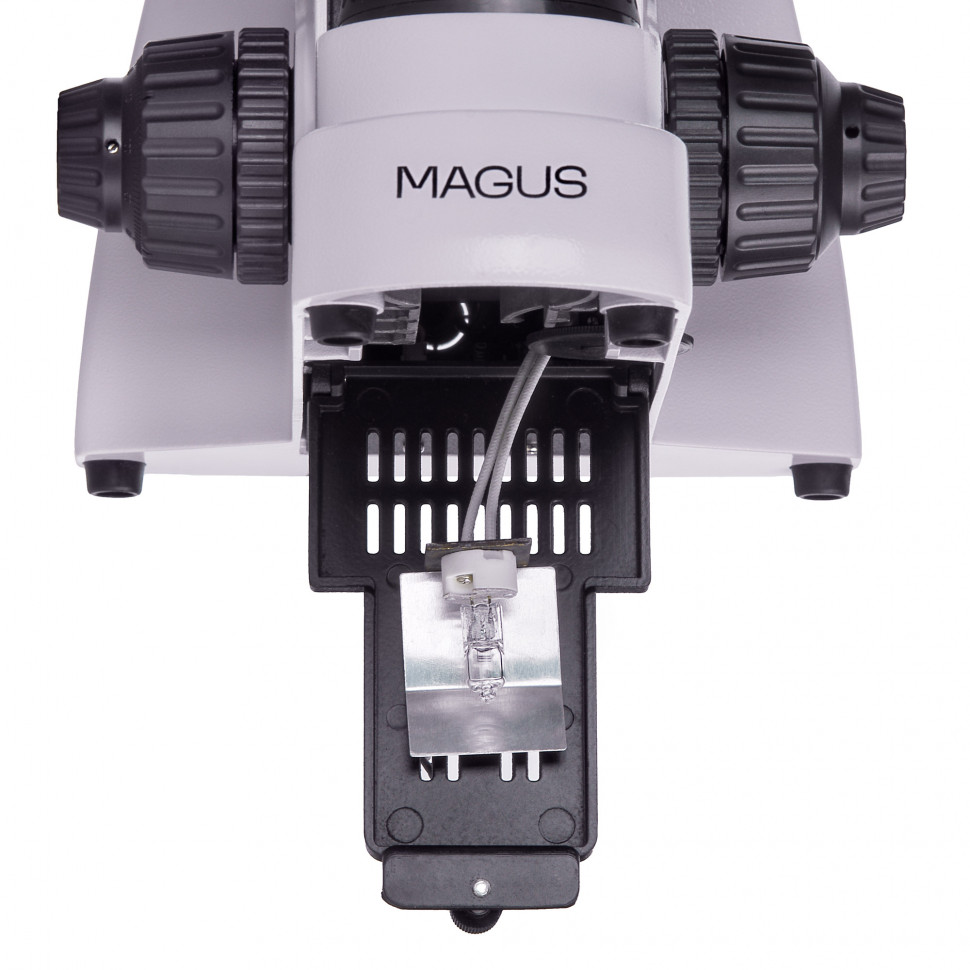

Конденсор Аббе с числовой апертурой 1,25 и откидной линзой позволяет настраивать освещение по методу Кёлера — это обеспечивает равномерное освещение поля зрения и максимальную разрешающую способность оптической системы. Регулируемая апертурная диафрагма управляет углом светового конуса, а ирисовая полевая диафрагма ограничивает диаметр освещённого участка препарата, снижая паразитную засветку. Галогенная лампа 12 В / 30 Вт с регулировкой яркости создаёт непрерывный спектр, близкий к естественному свету, что важно при визуальной оценке интерференционных окрасок.

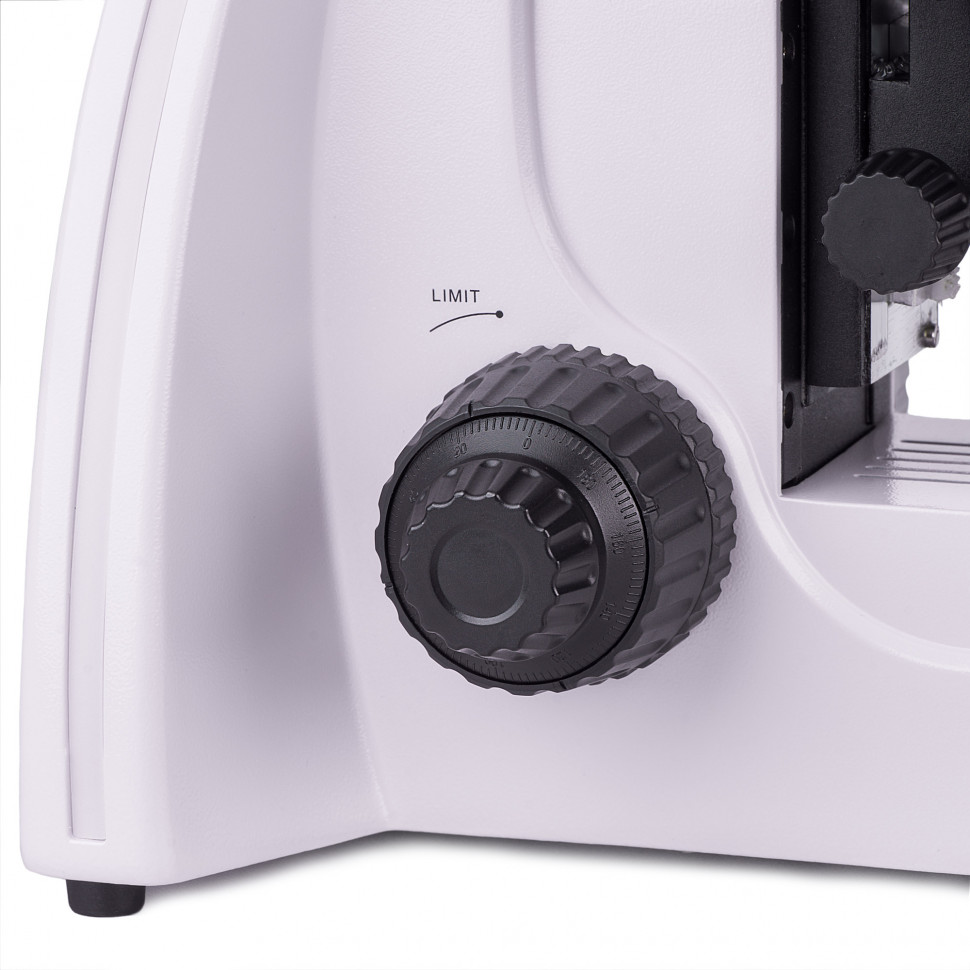

Коаксиальная фокусировка объединяет грубую (ход 21 мм) и тонкую (шаг 0,002 мм) наводку на одной оси управления. Механизм грубой фокусировки оснащён блокировкой хода и регулировкой жесткости, что предотвращает случайное смещение препарата и позволяет адаптировать усилие под предпочтения пользователя. Точность тонкой фокусировки достаточна для работы с объективами высокой апертуры при малой глубине резкости.

Тринокулярная насадка Зидентопф с углом наклона 30° обеспечивает комфортное положение при длительных наблюдениях. Переключатель на корпусе направляет световой поток либо в окулярные тубусы, либо в вертикальный канал визуализации, где установлена камера через адаптер C-mount 1×. Диоптрийная коррекция на левом тубусе (±5 диоптрий) и регулировка межзрачкового расстояния (48–75 мм) адаптируют оптику под индивидуальные особенности зрения. Окуляр 10× с перекрестьем служит для точного центрирования препарата и совмещения с измерительными шкалами.

Кому подойдет

MAGUS Pol D800 рассчитан на специалистов, работающих с анизотропными материалами. В минералогии и петрографии микроскоп применяется для диагностики породообразующих минералов в шлифах, определения их состава и генезиса. В материаловедении — для контроля кристаллической структуры полимеров, керамики, композитов, выявления дефектов и напряжений в материалах. В биологии — для изучения упорядоченных структур: мышечных волокон, коллагена, крахмальных зёрен, клеточных стенок растений. В криминалистике — для идентификации волокон, стекла, лакокрасочных покрытий по их оптическим характеристикам. Микроскоп востребован в научно-исследовательских лабораториях, центрах контроля качества материалов, геологоразведочных организациях, высших учебных заведениях с углубленным курсом оптической минералогии или материаловедения.

Уровень сложности настройки обозначен как высокий. Пользователь должен понимать принципы кристаллооптики, владеть методикой определения минералов в скрещенных николях, уметь интерпретировать интерференционные фигуры. Наличие цифровой камеры упрощает документирование результатов, организацию учебных демонстраций и коллективное обсуждение наблюдаемой картины на экране компьютера.

Что важно знать заранее

Поляризационная микроскопия работает только с анизотропными объектами — материалами, обладающими упорядоченной кристаллической или молекулярной структурой. Изотропные вещества (аморфные стёкла, изометричные кристаллы кубической сингонии, жидкости) в скрещенных николях остаются тёмными при любом положении столика, их поляризационная микроскопия не выявляет.

Препараты должны быть прозрачными или полупрозрачными — микроскоп использует проходящий свет. Для минералогических исследований изготавливают петрографические шлифы толщиной 0,03 мм, для биологических и полимерных образцов — тонкие срезы или наносят материал тонким слоем между предметным и покровным стеклом. Толщина покровного стекла должна составлять 0,17 мм, под неё рассчитаны все объективы.

Для работы камеры требуется компьютер с операционной системой Windows 8/10/11, Mac OS X или Linux, процессором от 2,8 ГГц (Intel Core 2 и выше), минимум 2 ГБ оперативной памяти и портом USB 3.2 Gen 2. Адаптер C-mount 1× в комплекте обеспечивает корректное согласование камеры с оптической системой микроскопа без виньетирования. Программное обеспечение MAGUS View входит в комплект поставки.

Настройка по методу Кёлера, центрирование столика и револьвера, юстировка поляризатора и анализатора требуют времени и квалификации. Рекомендуется изучить инструкцию по эксплуатации и, при необходимости, пройти обучение у специалистов, владеющих методикой поляризационной микроскопии.

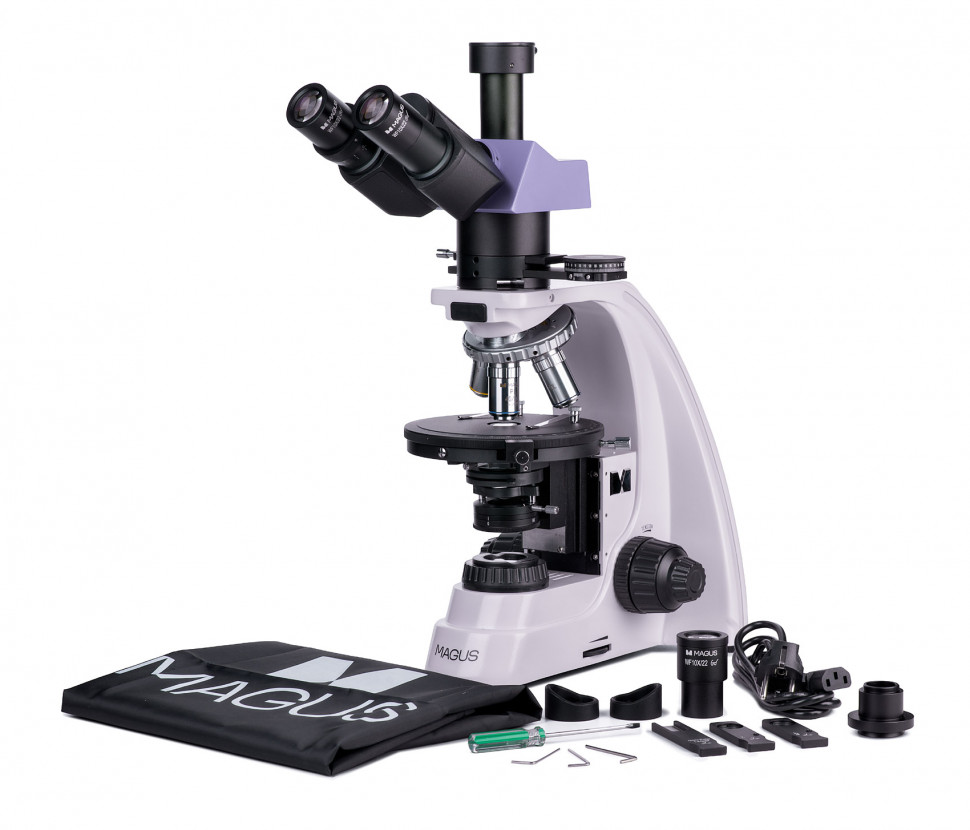

Комплектация

• Цифровая камера MAGUS CBF70 — 21-мегапиксельная камера с сенсором SONY Exmor 4/3", кабель USB, установочный диск с драйверами и ПО
• Штатив микроскопа — цельнолитой алюминиевый корпус со встроенным источником питания, галогенной лампой 12 В / 30 Вт, конденсором Аббе NA 1,25, механизмом фокусировки, вращаемым предметным столиком Ø150 мм и револьвером на 5 объективов
• Тринокулярная насадка Зидентопф — с углом наклона 30°, вертикальным каналом для камеры и переключателем светового потока
• Промежуточная насадка — со встроенным вращаемым анализатором, линзой Бертрана, слотом для компенсаторов и нониусом для измерения углов с точностью до 0,1°
• Компенсаторы — λ (полная волна), λ/4 (четверть волны), кварцевый клин
• Объективы планахроматические — PL 4×/0,10 (WD 21 мм), PL 10×/0,25 (WD 5,0 мм), PL 40×/0,65 (WD 0,66 мм, подпружиненный), PL 60×/0,80 (WD 0,46 мм, подпружиненный), все скорректированы на бесконечность и свободны от напряжений
• Окуляры — два окуляра 10×/22 мм с удаленным зрачком 10 мм, один окуляр 10×/22 мм с перекрестьем
• Адаптер C-mount 1× — для установки камеры в вертикальный канал визуализации
• Ключ-шестигранник, сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект полностью готов к работе как в визуальном режиме, так и с цифровой фиксацией. Дополнительно потребуются предметные и покровные стёкла толщиной 0,17 мм, материалы для изготовления шлифов или препаратов в зависимости от типа исследуемых объектов, иммерсионное масло при использовании дополнительного объектива 100×/1,25 (масляная иммерсия).

Рекомендуемые аксессуары

Объектив PL 100×/1,25 (масляная иммерсия) — для максимального разрешения при изучении мелких кристаллических включений и тонких структур. Требует использования иммерсионного масла между фронтальной линзой объектива и покровным стеклом.

Окуляр 10× со шкалой — цена деления 0,1 мм, для измерения размеров объектов непосредственно в поле зрения после калибровки под конкретный объектив.

Препаратоводитель — для точного перемещения препарата по координатам, удобен при систематическом сканировании шлифа или при возврате к ранее найденным участкам.

Калибровочный слайд — для точной калибровки измерительных функций программного обеспечения камеры и окулярной шкалы.

Иммерсионное масло — при использовании масляного объектива 100× для увеличения числовой апертуры и разрешающей способности системы.

Итог

MAGUS Pol D800 — профессиональная поляризационная система для исследования анизотропных материалов в диапазоне увеличений 40–600×. Оптика, свободная от напряжений, точная угломерная шкала с нониусом, линза Бертрана для коноскопии и три компенсатора делают микроскоп полноценным инструментом для минералогии, кристаллографии, материаловедения и криминалистики. Встроенная цифровая камера с разрешением 21 Мп, большим сенсором и высокой скоростью передачи данных обеспечивает профессиональную фиксацию интерференционных картин, документирование результатов и возможность проведения измерений в программной среде. Инфинити-коррекция оптики, центрируемые узлы, коаксиальная фокусировка и возможность настройки по Кёлеру соответствуют требованиям научно-исследовательских и аналитических лабораторий.
