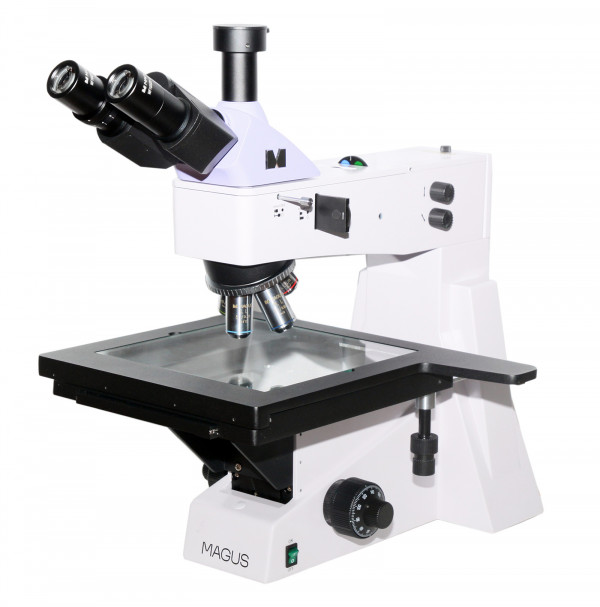

Микроскоп металлографический MAGUS Metal 650

MAGUS Metal 650 — инспекционный металлографический микроскоп с увеличенным столиком и поляризацией

Что можно увидеть или сделать на практике

Что можно проконтролировать

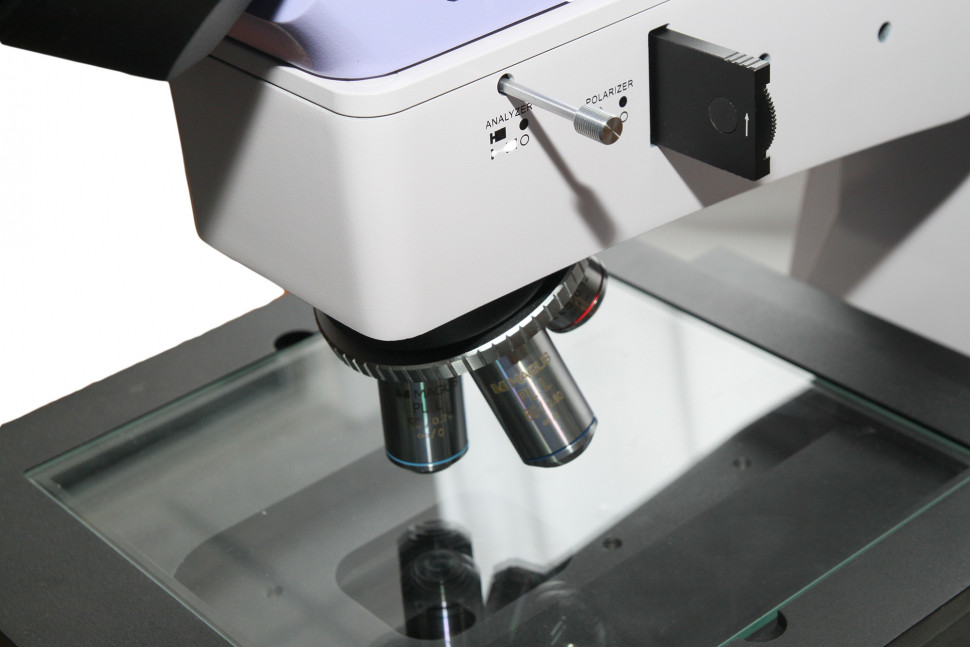

Микроскоп MAGUS Metal 650 предназначен для исследования структуры металлов, сплавов, керамики, композитов и электронных компонентов в отражённом свете. На нём изучают микроструктуру шлифов после травления — границы зёрен, фазовый состав, включения, дефекты литья и проката, качество сварных соединений. Доступна работа с печатными платами, фотошаблонами, интегральными схемами и изделиями прецизионного формования — диапазон увеличения 50–800 крат и числовая апертура объективов до 0,80 позволяют различать детали субмикронного уровня. Устройство поляризации расширяет возможности: встроенный анализатор и съёмный вращающийся поляризатор выявляют анизотропные структуры в поляризованном свете — границы зёрен в металлах без травления, двойникование, внутренние напряжения, оптически активные включения и минералы.

Тип освещения

Используется коаксиальная схема отражённого света — луч направляется вертикально через объектив на непрозрачный образец и отражается обратно в оптическую систему. Галогенная лампа мощностью 30 Вт обеспечивает равномерное освещение в тёплом спектре с регулируемой яркостью. Система включает центрируемые апертурную и полевую диафрагмы, что позволяет настраивать освещение по методу Кёлера — критически важно для получения контрастного изображения на больших увеличениях и корректной работы устройства поляризации. В комплект входят светофильтры — зелёный, голубой, жёлтый и матовый.

Подготовка образцов

Металлографический микроскоп работает только с непрозрачными образцами, имеющими отражающую поверхность. Для металлов и сплавов требуется стандартная подготовка: вырезка, запрессовка или фиксация образца, шлифовка последовательно более мелкими абразивами, полировка до зеркального состояния и химическое или электрохимическое травление для выявления микроструктуры. Для контроля печатных плат, микросхем и изделий с полированной поверхностью специальная подготовка не нужна. Предметный столик размером 280×270 мм с диапазоном перемещения 204 мм по каждой оси принимает образцы значительных габаритов — протяжённые шлифы, крупноформатные платы, секции труб или листового проката.

Конструкция и технологии

Оптическая система построена на планахроматических объективах, скорректированных на бесконечность. Планахроматы обеспечивают плоское поле зрения по всему диаметру кадра и хроматическую коррекцию для двух длин волн — изображение остаётся резким от центра до края, что принципиально при работе с крупными образцами и документировании. Коррекция на бесконечность означает, что световой пучок выходит из объектива параллельным и фокусируется встроенной тубусной линзой — такая схема позволяет встраивать в оптический путь промежуточные модули (анализаторы, компенсаторы, дополнительные светоделители) без изменения настройки фокуса и качества изображения. В базовую комплектацию входят пять объективов с числовой апертурой от 0,12 до 0,80 и рабочими расстояниями от 26,1 мм (объектив 5×) до 1,25 мм (объектив 80×). Парфокальная высота 45 мм обеспечивает сохранение фокуса при смене объектива в револьверном устройстве.

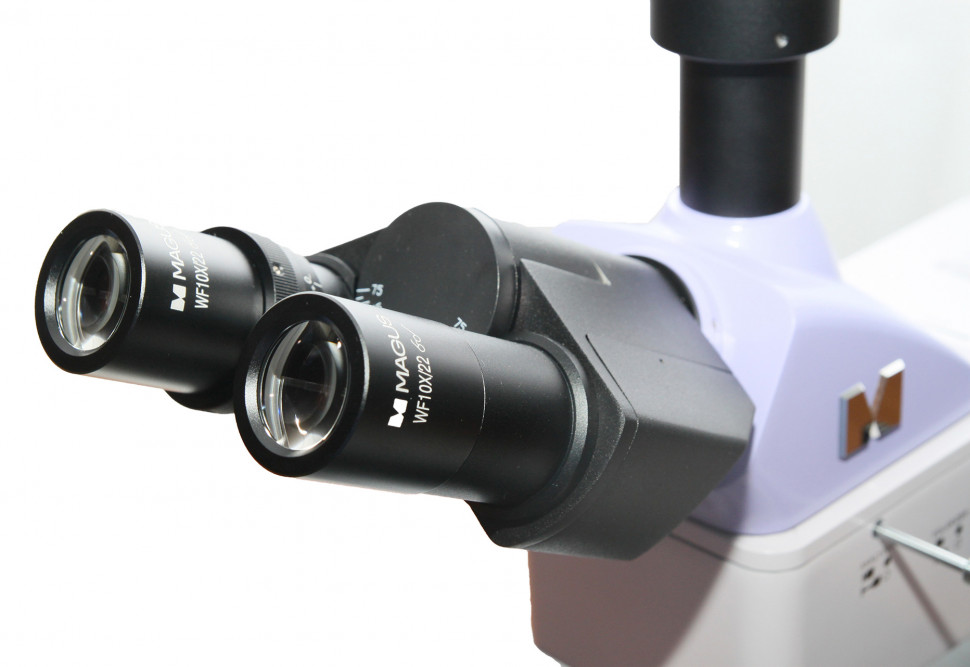

Тринокулярная насадка Зейденгопф с углом наклона 30° объединяет бинокулярный визуальный узел и вертикальный порт для цифровой камеры. Делитель светового потока имеет два фиксированных положения: 100/0 направляет весь свет в окуляры, 0/100 — на камеру. В комплект входит адаптер C-mount 1× для установки камеры. Окуляры 10×/22 мм с удалённым зрачком 10 мм снижают утомляемость при длительной работе — глаз находится на комфортном расстоянии от линзы. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения.

Механика фокусировки построена на коаксиальных рукоятках грубой и тонкой наводки, расположенных с двух сторон корпуса близко к основанию. Грубая фокусировка обеспечивает ход 30 мм с шагом 13,1 мм на оборот, предусмотрены механизмы блокировки и регулировки жёсткости хода — это предотвращает случайное смещение фокуса и удар объектива о дорогостоящий образец. Тонкая фокусировка имеет шаг 0,7 мкм — при рабочем расстоянии объектива 80× всего 1,25 мм такая точность критически необходима для поиска плоскости резкости. Двухкоординатный механический столик с диапазоном перемещения 204×204 мм позволяет инспектировать всю поверхность крупного образца без переустановки, при этом габариты столика 280×270 мм не ограничивают размер образца самой платформой.

Револьверное устройство на пять объективов развёрнуто от наблюдателя — маркировка используемого объектива всегда видна, что упрощает протоколирование исследований. Коаксиальное расположение рукояток фокусировки близко к основанию корпуса позволяет положить руки на стол и занять устойчивое положение при длительной работе — важно при увеличениях 500–800 крат, когда любая вибрация смазывает изображение.

Кому подойдёт

MAGUS Metal 650 ориентирован на промышленные лаборатории контроля качества и структурного анализа материалов — металлургические предприятия, производство электроники и точного литья, исследовательские центры материаловедения. Сочетание увеличенного инспекционного столика, поляризации и планахроматической оптики с коррекцией на бесконечность делает микроскоп пригодным для рутинного металлографического контроля и целенаправленных исследовательских задач. Подходит для технических вузов при подготовке специалистов по материаловедению, металлургии, электронной технике — студенты получают опыт работы с профессиональным оборудованием и современными методами контрастирования. Крупногабаритный столик востребован при контроле печатных плат, фотошаблонов и интегральных схем в производстве электроники, а также при анализе протяжённых сварных швов и зон термического влияния.

Устройство поляризации расширяет область применения на минералогические и петрографические исследования, контроль анизотропных материалов и композитов, выявление внутренних напряжений в полимерах и керамике. Возможность установки цифровой камеры через отдельный вертикальный порт позволяет вести фото- и видеофиксацию, встраивать микроскоп в систему документирования производственного контроля или использовать в учебном процессе для группового просмотра на экране.

Что важно знать заранее

Металлографический микроскоп работает исключительно в отражённом свете и не предназначен для наблюдения прозрачных биологических препаратов — нет системы проходящего освещения и конденсора. Большинство задач металлографии требуют специальной пробоподготовки: шлифовки, полировки и травления образцов — без этого структура материала не выявляется. Уровень сложности настройки обозначен производителем как высокий — корректная настройка освещения по Кёлеру, юстировка поляризационного устройства и работа с центрируемыми диафрагмами требуют профессиональной подготовки.

Вес прибора в упаковке 21 кг, габариты 58×49×60 см — потребуется устойчивый стол и место для размещения. Галогенная лампа 30 Вт при длительной работе нагревается и требует соблюдения рабочей температуры окружающей среды 5–35 °С. Рабочее расстояние объективов уменьшается с ростом кратности — объектив 80× имеет рабочее расстояние всего 1,25 мм, что требует аккуратности при фокусировке и исключает работу с образцами, имеющими значительный рельеф поверхности.

Цифровая камера в базовую комплектацию не входит и приобретается отдельно — делитель светового потока позволяет направлять изображение либо в окуляры, либо на камеру, одновременное визуальное наблюдение и съёмка невозможны. Для расширения диапазона увеличения до 1000–2500 крат потребуется приобретение дополнительных окуляров 12,5×–25× или объективов 40×, 60×, 100× — опциональные компоненты указаны в характеристиках, но не включены в базовый комплект.

Комплектация

• Штатив с интегрированной системой — включает источник питания, систему отражённого света с центрируемыми диафрагмами и поляризационным устройством, коаксиальный механизм грубой и тонкой фокусировки, двухкоординатный предметный столик 280×270 мм и пятипозиционное револьверное устройство.
• Тринокулярная визуальная насадка Зейденгопф — бинокулярный узел с углом наклона 30° и вертикальный порт для камеры с делителем светового потока.
• Пять планахроматических объективов с коррекцией на бесконечность — PL L 5×/0,12 (рабочее расстояние 26,1 мм), PL L 10×/0,25 (20,2 мм), PL L 20×/0,40 (8,80 мм), PL L 50×/0,70 (3,68 мм), PL L 80×/0,80 (1,25 мм) — обеспечивают увеличение 50–800 крат в сочетании с окулярами 10×.
• Два окуляра 10×/22 мм с удалённым зрачком 10 мм — снижают утомляемость глаз при длительной работе.
• Адаптер C-mount 1× — для установки цифровой камеры в вертикальный порт тринокулярной насадки.
• Ключ-шестигранник, сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон — стандартный набор для ввода в эксплуатацию и обслуживания.

Базовая комплектация обеспечивает полный функционал для металлографических исследований без необходимости первоочередных докупок — в комплекте все пять объективов, устройство поляризации и светофильтры. Для фото- и видеофиксации потребуется отдельное приобретение цифровой камеры с креплением C-mount.

Рекомендуемые аксессуары

Цифровая камера с креплением C-mount — для документирования структуры образцов, создания отчётов, архивирования результатов контроля и группового просмотра изображения на мониторе. В комплекте уже есть адаптер 1×.

Окуляр 10×/22 мм со шкалой — для прямых измерений размеров структурных элементов в поле зрения при визуальном наблюдении. Требуется калибровка с калибровочным слайдом для каждого объектива.

Калибровочный слайд — эталонная шкала для настройки измерительных окуляров и проверки точности цифровых измерений в программном обеспечении камеры.

Дополнительные окуляры 12,5×, 15×, 20×, 25× — расширяют диапазон увеличения до 2500 крат в сочетании с объективом 100× (опционально). Использование увеличений выше 800–1000 крат целесообразно только при установке объективов с числовой апертурой 0,85 и выше — иначе рост кратности не сопровождается увеличением разрешающей способности.

Дополнительные объективы 40×/0,60, 60×/0,70, 100×/0,85 — заполняют промежуточные ступени увеличения и расширяют максимальную кратность. Объектив 100× с апертурой 0,85 позволяет различать детали до 0,4 мкм, но имеет рабочее расстояние всего 0,40 мм и требует высокого качества подготовки поверхности образца.

Итог

MAGUS Metal 650 — профессиональный металлографический микроскоп с увеличенным инспекционным столиком 280×270 мм и устройством поляризации, ориентированный на контроль крупногабаритных образцов и структурный анализ материалов. Планахроматическая оптика с коррекцией на бесконечность, числовая апертура до 0,80, тонкая фокусировка с шагом 0,7 мкм и пять объективов в базовой комплектации обеспечивают разрешение субмикронного уровня и диапазон увеличения 50–800 крат без дополнительных вложений. Подходит для промышленных лабораторий, технических вузов и исследовательских центров материаловедения.
