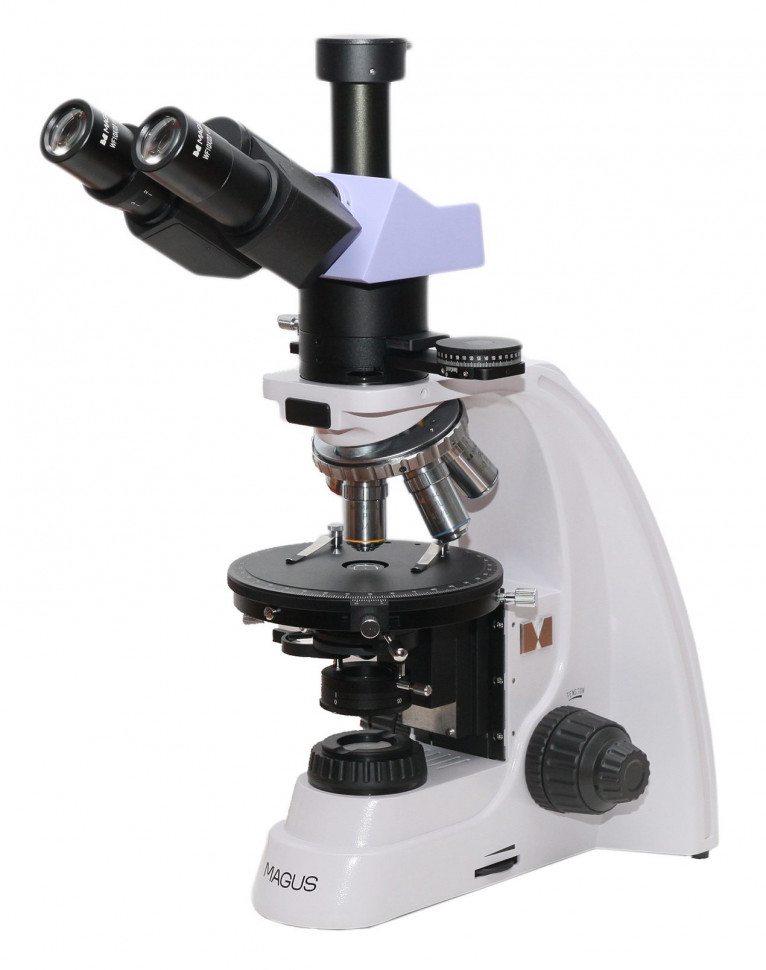

Микроскоп поляризационный MAGUS Pol 800

MAGUS Pol 800 — поляризационный микроскоп для исследования анизотропных материалов с коноскопией

MAGUS Pol 800 — лабораторный поляризационный микроскоп для изучения оптически анизотропных объектов в проходящем свете. Работает в режимах светлого поля и поляризации с полным набором компенсаторов и линзой Бертрана для коноскопических исследований. Оптика скорректирована на бесконечность и свободна от напряжений, что исключает паразитное двулучепреломление и обеспечивает достоверность результатов при поляризационном анализе. Применяется в минералогии, петрографии, кристаллографии, материаловедении, криминалистике и медицинских исследованиях тканей.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Поляризация выявляет внутреннюю структуру анизотропных материалов — кристаллов, минералов, полимеров, волокон, биологических тканей с упорядоченной структурой. В скрещенных поляризаторах изотропные вещества (стекло, аморфные материалы, жидкости) остаются тёмными, а анизотропные объекты светятся характерными интерференционными цветами, зависящими от толщины образца, величины двулучепреломления и ориентации оптических осей кристалла. Вращая предметный столик с точностью до 0,1° по нониусу, исследователь определяет положение погасания — ориентацию оптических осей относительно поляризаторов, что критично для идентификации минералов и кристаллов. Компенсаторы (λ, λ/4, кварцевый клин) усиливают контраст слабо двулучепреломляющих объектов и позволяют измерять величину оптической разности хода, определяя тип и характеристики вещества. Линза Бертрана переключает режим с ортоскопического на коноскопический: вместо изображения самого образца наблюдатель видит интерференционную фигуру в задней фокальной плоскости объектива, по форме которой однозначно определяется оптическая система кристалла (одноосный или двуосный), знак оптического характера и угол оптических осей.

Точность и повторяемость

Вращающийся предметный столик диаметром 150 мм центрируется относительно оптической оси и имеет градуировку с ценой деления 1° и нониус для отсчёта углов с точностью до 0,1°. Промежуточная насадка с анализатором также вращается на 360° и оснащена нониусом для точного контроля угла скрещивания поляризаторов. Центрируемые гнёзда револьвера обеспечивают стабильное положение объективов в оптической оси при переключении увеличений. Инфинити-корригированная планахроматическая оптика формирует плоское поле изображения по всему полю зрения, что важно при работе с крупными шлифами минералов. Коаксиальная фокусировка с блокировкой хода грубой наводки и регулируемой жёсткостью позволяет зафиксировать положение фокуса и работать только тонкой подстройкой с шагом 0,002 мм, исключая случайный сбой резкости при документировании.

Область применения

Минералогия и петрография: определение породообразующих минералов в шлифах горных пород, установление их состава, типа и ориентации оптических осей по углам погасания и интерференционным цветам. Кристаллография и материаловедение: исследование роста кристаллов, дефектов кристаллической решётки, текстуры поликристаллических материалов, полимеров и композитов. Криминалистика: идентификация волокон, стекла, частиц краски и минеральных включений по оптическим характеристикам. Биология и медицина: изучение тканей с оптической анизотропией — коллагеновых волокон, мышечной ткани, крахмальных зёрен, амилоидных отложений, костной ткани. Контроль качества в промышленности: анализ напряжений в стеклянных и полимерных изделиях, однородности кристаллических плёнок.

Конструкция и технологии

Оптика микроскопа построена на планахроматических объективах, скорректированных на бесконечность. Инфинити-коррекция позволяет встраивать промежуточную насадку с анализатором, компенсаторами и линзой Бертрана в параллельный ход лучей между объективом и окуляром без внесения аберраций и потери качества изображения. Все стеклянные элементы оптического тракта свободны от внутренних напряжений — это принципиальное требование для поляризационной микроскопии, поскольку напряжения в стекле вызывают паразитное двулучепреломление и искажают результаты анализа. Планахроматы корректируют хроматическую аберрацию для двух длин волн и сферическую аберрацию для одной, обеспечивая плоское и резкое изображение по всему полю зрения диаметром 22 мм.

Базовый комплект включает четыре объектива с числовой апертурой от 0,10 до 0,80 и рабочим расстоянием от 21 мм у младшего до 0,46 мм у старшего. Объективы 40x и 60x подпружинены для защиты фронтальной линзы при случайном контакте с препаратом. Пятое гнездо револьвера остаётся свободным для установки дополнительного объектива — доступны варианты 5x, 20x или 100x (иммерсионный масляный либо сухой). Все объективы рассчитаны на работу с покровным стеклом толщиной 0,17 мм и имеют парфокальную высоту 45 мм, что позволяет переключать увеличения с минимальной подстройкой фокуса.

Тринокулярная насадка Зидентопф с наклоном окулярных тубусов 30° обеспечивает комфортную длительную работу. Вертикальный канал визуализации предназначен для установки цифровой камеры через адаптер C-mount 1x, входящий в комплект. Переключатель на корпусе насадки направляет свет либо в окуляры, либо на камеру. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе компенсирует различия в зрении наблюдателя. В комплекте два окуляра 10x/22 мм с удаленным зрачком 10 мм для работы в очках и окуляр 10x/22 мм с перекрестьем для точного центрирования объектов и измерений.

Предметный столик вращается на 360° и центрируется винтами относительно оптической оси микроскопа. Шкала с градуировкой через 1° и нониус с точностью 0,1° позволяют фиксировать угол поворота образца при определении углов погасания. Поляризатор расположен под конденсором и также вращается на 360° с отметками 0°, 90°, 180°, 270° на шкале. Конденсор Аббе с числовой апертурой 1,25 и откидной фронтальной линзой обеспечивает согласование апертуры освещения с апертурой объектива. Регулируемая апертурная диафрагма конденсора и полевая ирисовая диафрагма позволяют настроить освещение по методу Кёлера, повышая контраст и разрешение изображения.

Промежуточная насадка содержит встроенный анализатор с механизмом переключения между обычным и поляризованным светом. Анализатор вращается на 360° с нониусом для точного контроля угла скрещивания с поляризатором. Линза Бертрана вводится в ход лучей для коноскопических наблюдений, формируя изображение интерференционной фигуры в задней фокальной плоскости объектива. Слот для компенсаторов позволяет быстро устанавливать λ-компенсатор (пластинка в 530 нм), λ/4-компенсатор или кварцевый клин в зависимости от задачи исследования.

Освещение реализовано галогенной лампой 12 В / 30 Вт с регулировкой яркости. Галогенный источник обеспечивает непрерывный спектр излучения в видимой области, что важно для корректного наблюдения интерференционных цветов. Фокусировочный механизм включает грубую наводку с ходом 21 мм и скоростью 39,8 мм/оборот, механизмами блокировки и регулировки жёсткости хода, а также тонкую фокусировку с шагом 0,002 мм для прецизионной подстройки резкости.

Кому подойдет

Микроскоп предназначен для специалистов, работающих с оптической анизотропией материалов и владеющих методами поляризационного анализа. Геологи и минералоги используют его для диагностики минералов в шлифах, определения состава горных пород и установления условий их образования по оптическим характеристикам. Кристаллографы исследуют рост кристаллов, дефекты структуры и текстуру поликристаллических материалов. Материаловеды анализируют полимеры, композиты, керамику, стеклянные и кристаллические плёнки, выявляют внутренние напряжения в изделиях. Криминалисты идентифицируют микрочастицы волокон, стекла, минералов по оптическим свойствам. Биологи и медики исследуют биологические ткани с упорядоченной структурой — коллаген, мышечные волокна, амилоидные отложения, костную ткань.

Прибор требует понимания принципов поляризационной оптики, умения интерпретировать интерференционные цвета, определять углы погасания и работать с коноскопическими фигурами. Сложность настройки предполагает предварительное обучение или опыт работы с аналогичным оборудованием. Подходит для научных и учебных лабораторий с продвинутыми курсами оптической кристаллографии, геологических служб, центров экспертиз, производственных лабораторий контроля качества материалов.

Что важно знать заранее

Микроскоп работает только в проходящем свете и требует прозрачных или полупрозрачных тонких препаратов. Минеральные шлифы изготавливаются толщиной 0,03 мм и наклеиваются на предметное стекло, сверху закрываются покровным стеклом 0,17 мм. Биологические срезы также должны быть достаточно тонкими для пропускания света. Непрозрачные объекты исследовать невозможно.

Рабочее расстояние объективов высоких увеличений очень мало: 0,66 мм у объектива 40x и 0,46 мм у 60x. Это требует аккуратности при фокусировке и исключает работу с толстыми или неровными образцами. Базовый диапазон увеличения 40–600x перекрывает большинство задач поляризационного анализа. При использовании объектива 60x/0,80 с окулярами выше 10x увеличение может превысить границу полезного, определяемую апертурой, и дальнейший рост кратности не добавит деталей изображения.

Настройка микроскопа для поляризационных наблюдений включает центрировку столика, объективов, конденсора, установку точного скрещивания поляризаторов и калибровку нулевого положения шкалы столика. Освещение настраивается по Кёлеру для равномерности поля и максимального контраста. Процедура требует времени и навыка, уровень сложности сборки и настройки обозначен как «сложно».

Цифровая камера в комплектацию не входит, но адаптер C-mount 1x включён, что позволяет установить камеру с соответствующим креплением для документирования наблюдений. Галогенная лампа имеет ограниченный срок службы, запасные лампы потребуется приобретать отдельно. Рабочая температура 5...+35 °С ограничивает использование в неотапливаемых или перегреваемых помещениях.

Комплектация

• Штатив — интегрированная конструкция с источником питания, галогенной лампой проходящего света, конденсорным устройством Аббе NA 1,25, коаксиальным фокусировочным механизмом грубой и тонкой наводки, вращающимся центрируемым предметным столиком с угловой шкалой и револьвером на 5 объективов с центрируемыми гнездами
• Тринокулярная визуальная насадка Зидентопф — наклон 30°, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе, переключатель направления света в окуляры или на камеру
• Промежуточная насадка — встроенный вращающийся анализатор с переключением режима поляризации и нониусом для измерения углов с точностью 0,1°, линза Бертрана для коноскопических наблюдений, слот для установки компенсаторов
• Компенсаторы — λ-компенсатор, λ/4-компенсатор, кварцевый клин
• Объектив-планахромат PL 4x/0,10 — рабочее расстояние 21 мм, инфинити-коррекция, без напряжений
• Объектив-планахромат PL 10x/0,25 — рабочее расстояние 5,0 мм, инфинити-коррекция, без напряжений
• Объектив-планахромат PL 40x/0,65 подпружиненный — рабочее расстояние 0,66 мм, инфинити-коррекция, без напряжений
• Объектив-планахромат PL 60x/0,80 подпружиненный — рабочее расстояние 0,46 мм, инфинити-коррекция, без напряжений
• Окуляр 10x/22 мм с удаленным зрачком 10 мм — 2 шт., для комфортной работы в очках
• Окуляр 10x/22 мм с перекрестьем — для центрирования объектов и измерений
• Адаптер C-mount 1x — для установки цифровой камеры в вертикальный канал тринокулярной насадки
• Ключ-шестигранник, сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект обеспечивает полную готовность к поляризационным и коноскопическим исследованиям. Для старта работы потребуются только минеральные шлифы или биологические препараты на предметных стёклах. Цифровую камеру для документирования результатов необходимо приобрести отдельно.

Рекомендуемые аксессуары

Окуляры с увеличением 12,5x, 15x, 20x и 25x расширяют диапазон общего увеличения до 2500x при использовании с опциональным объективом 100x. Окуляр 10x/22 мм со шкалой с ценой деления 0,1 мм позволяет проводить линейные измерения объектов в поле зрения.

Объектив PL 20x/0,4 заполняет промежуток в ряду увеличений между 10x и 40x. Объектив PL 100x/1,25 масляный иммерсионный обеспечивает максимальную разрешающую способность для детального изучения тонких структур. Объектив PL 100x/0,8 сухой подходит для работ, где применение иммерсионного масла нежелательно.

Препаратоводитель упрощает точное перемещение и позиционирование шлифов на столике. Цифровая камера с креплением C-mount необходима для фотодокументирования и создания отчётов. Калибровочный слайд позволяет калибровать измерительные системы и проверять качество изображения. Иммерсионное масло требуется при работе со 100-кратным масляным объективом.

Итог

MAGUS Pol 800 — специализированный лабораторный инструмент для поляризационного анализа анизотропных материалов. Инфинити-корригированная планахроматическая оптика без напряжений, полный набор компенсаторов, линза Бертрана для коноскопии, прецизионный вращающийся столик с нониусом и центрируемые оптические элементы обеспечивают точность и достоверность результатов. Диапазон увеличения 40–600x с возможностью расширения до 2500x, тринокулярная насадка с портом для камеры и настройка освещения по Кёлеру делают микроскоп универсальным решением для минералогии, кристаллографии, материаловедения, криминалистики и исследований биологических тканей с упорядоченной структурой.
