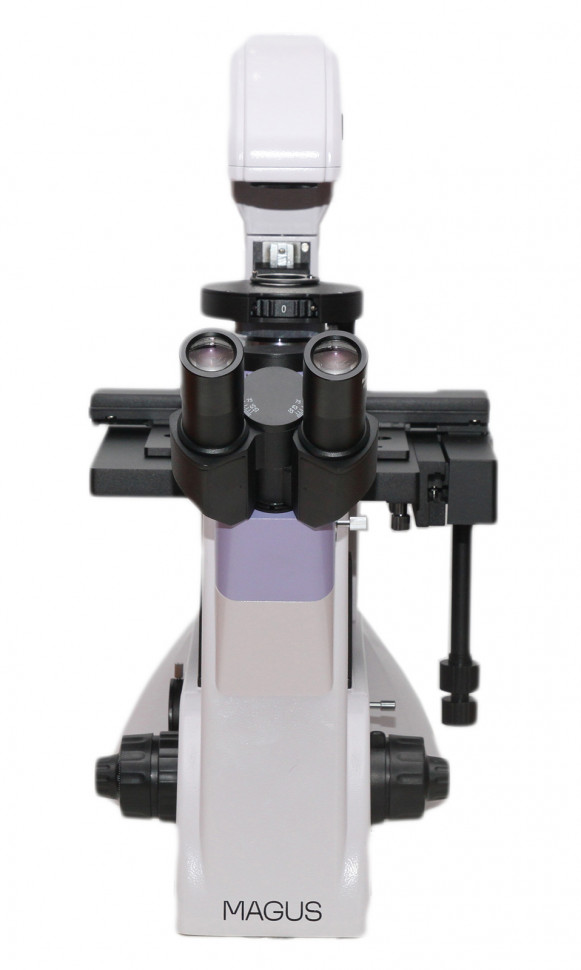

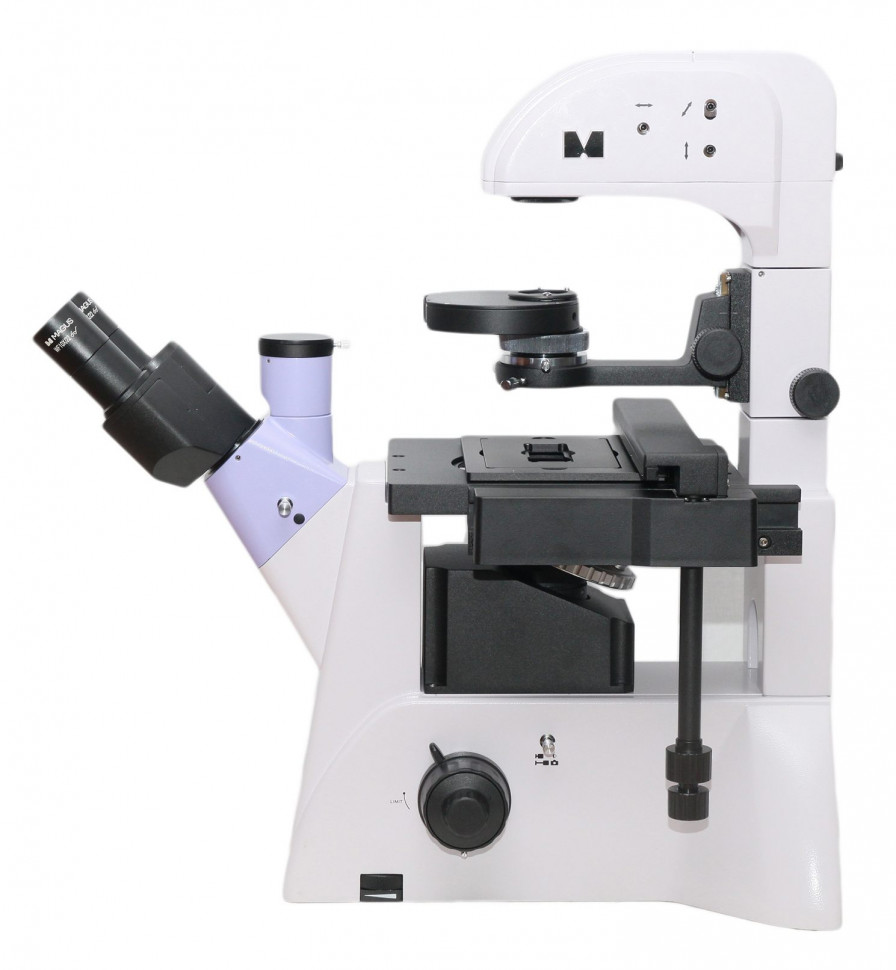

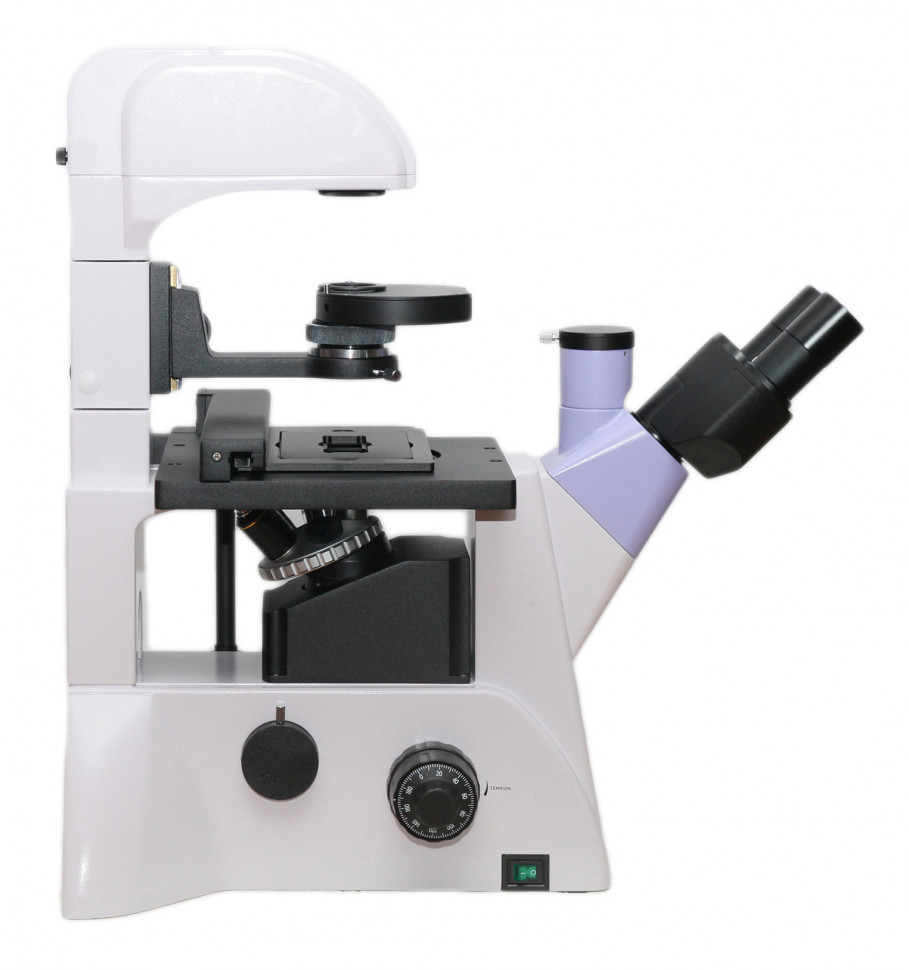

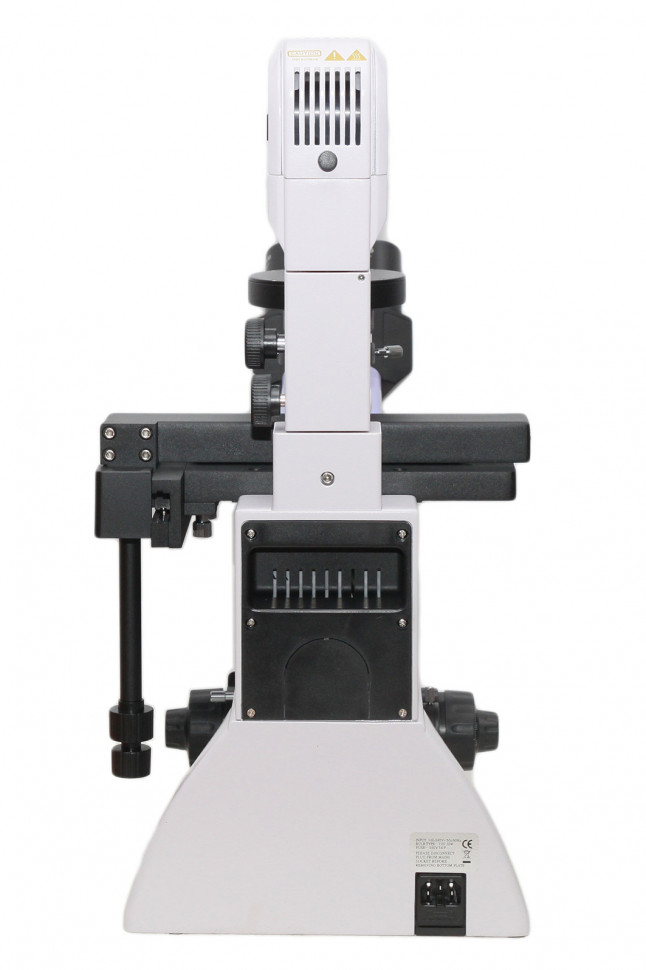

Микроскоп биологический инвертированный MAGUS Bio V350

MAGUS Bio V350 — инвертированный микроскоп для работы с клеточными культурами и фазовым контрастом

MAGUS Bio V350 — биологический микроскоп инвертированной конструкции для исследования живых и фиксированных образцов непосредственно в лабораторной посуде: чашках Петри, планшетах, колбах. Работает в проходящем свете с использованием методов светлого поля и фазового контраста. Оснащён планахроматической оптикой с коррекцией на бесконечность, тринокулярной насадкой и двумя каналами визуализации для одновременной работы с цифровой камерой и монитором. Предназначен для клеточной биологии, цитологии, микробиологии в научно-исследовательских и клинических лабораториях.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Инвертированная схема размещает объективы под предметным столиком, а источник света — над образцом. Это позволяет исследовать клеточные культуры прямо в посуде, не перенося их на предметное стекло и не нарушая условий роста. Микроскоп принимает чашки Петри, планшеты и колбы высотой до 55 мм (при отклонении штатива осветителя — до 165 мм) с толщиной прозрачного дна до 1,2 мм.

Фазовый контраст преобразует различия в оптической плотности неокрашенных прозрачных объектов в контрастное изображение. Живые клетки, которые в светлом поле почти невидимы из-за отсутствия собственного цвета и малого контраста с питательной средой, становятся отчётливо различимыми без фиксации и окрашивания. Это критически важно для длительного наблюдения динамики клеточных процессов: деления, миграции, морфологических изменений. В комплект входит один фазовый объектив 10x и фазово-контрастный конденсор с поворотным механизмом, обеспечивающим быстрое переключение между светлым полем и фазовыми вставками для объективов 10x, 20x и 40x. Настройка фазового контраста выполняется с помощью вспомогательного центрирующего телескопа, входящего в комплект.

Точность и повторяемость

Коаксиальная фокусировка с грубой и тонкой наводкой обеспечивает шаг тонкой фокусировки 2 мкм. Грубая фокусировка оснащена механизмами блокировки и регулировки жесткости хода, что предотвращает случайное смещение фокальной плоскости во время работы. Рукоятки расположены у основания микроскопа, снижая утомляемость рук при длительных исследованиях.

Предметный столик неподвижен — перемещение образца по осям X и Y (диапазон 77×114 мм) осуществляется механическим устройством, которое двигает держатели лабораторной посуды. Четыре сменных держателя рассчитаны на разные форматы: от малых чашек Ø35 мм до крупных Ø90 мм. Планахроматическая оптика с коррекцией на бесконечность позволяет встраивать в оптический путь дополнительные модули (например, флуоресцентные блоки или поляризационные устройства) без потери качества изображения и нарушения парфокальности объективов.

Область применения

MAGUS Bio V350 используется в клеточной биологии для наблюдения культур эукариотических и прокариотических клеток, оценки морфологии, подсчёта жизнеспособности, изучения адгезии и миграции. В микробиологии — для исследования микроорганизмов в жидких средах и на поверхности агара. В цитологии — для анализа клеточных препаратов, полученных методами пункции или соскоба. Применяется в научно-исследовательских лабораториях, клинических диагностических центрах, учебных лабораториях вузов биологического и медицинского профиля.

Конструкция и технологии

Тринокулярная насадка Зидентопф с углом наклона 45° и регулировкой межзрачкового расстояния 48–75 мм допускает разворот на 180° для выбора удобной высоты окуляров в зависимости от посадки оператора. Два окуляра 10x/22 с удалённым выходным зрачком 10 мм снижают утомляемость глаз и позволяют работать в очках. Вертикальный тубус насадки предназначен для установки монитора, боковой канал на корпусе микроскопа — для цифровой камеры (переходник C-mount входит в комплект). Деление светового потока регулируется: на корпусе — 100/0 или 0/100, на насадке — 50/50 при открытом канале визуализации или 100/0 при закрытом. Это обеспечивает гибкость в распределении света между визуальным наблюдением, камерой и монитором.

Револьверное устройство на 5 позиций вмещает четыре объектива из базового комплекта (PL 10x/0,25, PL 20x/0,40, PL 40x/0,60 и фазовый PHP2 10x/0,25), оставляя одно гнездо свободным для дополнительного фазового объектива. Парфокальная высота 45 мм обеспечивает сохранение фокуса при смене объективов. Рабочее расстояние объективов составляет от 3,5 мм (40x) до 8,0 мм (20x), что типично для планахроматов и достаточно для работы через дно лабораторной посуды.

Фазово-контрастный конденсор с числовой апертурой 0,6 и рабочим расстоянием 55 мм согласован с максимальной апертурой объективов. Поворотный механизм конденсора позволяет быстро переключаться между свободным отверстием (светлое поле) и фазовыми вставками для объективов 10x, 20x и 40x. Регулируемая апертурная диафрагма и ирисовая полевая диафрагма обеспечивают освещение по методу Кёлера, при котором изображение источника света проецируется в плоскость апертурной диафрагмы конденсора, а полевая диафрагма — в плоскость объекта. Это устраняет неравномерность освещения и повышает контраст изображения.

Источник проходящего света — галогенная лампа 12 В / 30 Вт с регулировкой яркости, питание от сети переменного тока 220 В, 50 Гц. Галогенный свет имеет непрерывный спектр, близкий к естественному дневному, что важно для корректной цветопередачи при визуальном наблюдении и цифровой съёмке. Штатив осветителя можно отклонить для размещения под микроскопом посуды увеличенной высоты — до 165 мм.

Кому подойдет

Микроскоп рассчитан на специалистов, работающих с живыми клеточными культурами и требующих наблюдения без нарушения условий роста. Подходит для исследователей в области клеточной и молекулярной биологии, микробиологии, биотехнологии, цитологии. Востребован в клинических лабораториях для цитологической диагностики, в научных институтах для фундаментальных и прикладных исследований, в учебных лабораториях вузов для подготовки специалистов биологического и медицинского профиля.

Требуется опыт настройки оптических систем. Юстировка фазового контраста, центрирование конденсора, правильная установка освещения по Кёлеру — операции, требующие квалификации и времени. Прибор не относится к категории «включил и работаешь» — это профессиональный инструмент с соответствующим порогом входа.

Что важно знать заранее

Инвертированная конструкция ориентирована исключительно на работу с лабораторной посудой. Использование традиционных предметных стёкол затруднено и нецелесообразно — для этого существуют прямые микроскопы. Дно посуды должно быть оптически прозрачным, толщиной не более 1,2 мм. Посуда из полистирола с дном специального качества (tissue culture treated) предпочтительна для клеточных культур. Обычное стекло или пластик бытового назначения могут вносить аберрации и снижать качество изображения.

Базовая комплектация включает один фазовый объектив 10x. Для полноценной работы с фазовым контрастом на всех увеличениях потребуется докупить фазовые объективы 20x и 40x. Револьверное устройство вмещает 5 объективов, в базовой комплектации занято 4 позиции — одно гнездо остаётся свободным.

Диапазон базового увеличения 100x–400x (окуляр 10x с объективами 10x, 20x, 40x) соответствует полезному увеличению при числовой апертуре объективов до 0,6. Опциональные окуляры 12,5x, 15x, 20x, 25x позволяют поднять увеличение до 1000x (окуляр 25x с объективом 40x), но при этом детализация изображения не возрастает пропорционально — рост кратности сверх ~600x даёт преимущественно увеличение размера картинки без прироста разрешающей способности.

Настройка фазового контраста требует точного центрирования фазового кольца в объективе относительно фазового кольца в конденсоре. Для этого используется вспомогательный центрирующий телескоп, входящий в комплект. Процедура выполняется для каждого фазового объектива отдельно и при смене типа посуды может требовать повторной юстировки. Без корректной настройки фазовый контраст теряет эффективность: изображение становится размытым, появляются ореолы, контраст падает.

Рабочая температура 5…+35 °C. Конденсация влаги на оптике при резких перепадах температуры недопустима. Перед началом работы после транспортировки или хранения в холодном помещении микроскоп должен выдерживаться при комнатной температуре не менее 2 часов.

Комплектация

• Штатив — интегрирует источник питания, источник проходящего света, механизм коаксиальной фокусировки с грубой и тонкой наводкой, неподвижный предметный столик, кронштейн конденсора, револьверное устройство на 5 объективов, боковой канал визуализации для камеры
• Фазово-контрастный конденсор — поворотная система с числовой апертурой 0,6, рабочим расстоянием 55 мм, свободным отверстием для светлого поля и фазовыми вставками для объективов 10x, 20x, 40x; регулируемая апертурная и ирисовая полевая диафрагмы
• Тринокулярная визуальная насадка Зидентопф — угол наклона 45°, межзрачковое расстояние 48–75 мм, возможность разворота на 180°, вертикальный тубус для монитора, регулируемое деление светового потока 50/50 или 100/0
• Объектив PL 10x/0,25 — планахромат с коррекцией на бесконечность, рабочее расстояние 4,27 мм
• Объектив PL 20x/0,40 — планахромат с коррекцией на бесконечность, рабочее расстояние 8,0 мм
• Объектив PL 40x/0,60 — планахромат с коррекцией на бесконечность, рабочее расстояние 3,5 мм
• Объектив PHP2 10x/0,25 фазовый — планахромат с коррекцией на бесконечность и встроенным фазовым кольцом, рабочее расстояние 4,27 мм
• Окуляр 10x/22 с удаленным зрачком 10 мм (2 шт.) — широкопольные окуляры, снижают утомляемость глаз, позволяют работать в очках
• Наглазники (2 шт.) — защита от бокового света
• Вспомогательный центрирующий телескоп — вставляется вместо окуляра для точной юстировки фазовых колец при настройке фазового контраста
• Круглая стеклянная вставка Ø118 мм — размещается в предметном столике для поддержки лабораторной посуды
• Механическое устройство перемещения образца — диапазон перемещения 77×114 мм по осям X и Y, позволяет точно позиционировать держатели с посудой относительно оптической оси
• Держатели лабораторной посуды (4 шт.) — размеры: 86×129,5 мм (Ø90 мм), 57×82 мм (Ø60 мм), 34×77,5 мм (Ø68,5 мм), 29×77,5 мм (Ø35 мм); перекрывают распространённые форматы чашек Петри и планшетов
• Переходник C-mount — для установки цифровой камеры в боковой канал визуализации на корпусе
• Светофильтр — корректирует спектральный состав галогенного освещения
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект обеспечивает полную готовность к работе в режиме светлого поля и частичную — в режиме фазового контраста (один фазовый объектив 10x). Для полноценного использования фазового контраста на всех увеличениях потребуются дополнительные фазовые объективы 20x и 40x. Цифровая камера и монитор в комплект не входят, приобретаются отдельно.

Рекомендуемые аксессуары

Фазовые объективы PHP2 20x/0,40 и PHP2 40x/0,60 — расширяют возможности фазово-контрастной микроскопии на средние и большие увеличения, необходимы для детального исследования мелких клеточных структур без окрашивания.

Окуляр 10x/22 со шкалой — позволяет проводить измерения размеров объектов в поле зрения при калибровке с использованием калибровочного слайда.

Калибровочный слайд — эталонная шкала с известным шагом делений для калибровки измерительных систем и окуляра со шкалой.

Цифровая камера с C-mount креплением — для фото- и видеофиксации наблюдаемых объектов, трансляции изображения на монитор ПК, морфометрического анализа в специализированном программном обеспечении. Выбор разрешения камеры следует согласовывать с оптическим разрешением системы.

Монитор — устанавливается в вертикальный тубус насадки, обеспечивает групповой просмотр изображения без необходимости смотреть в окуляры, удобен для демонстрационных целей и обучения.

Объектив PL 4x/0,10 — опциональный объектив малого увеличения с рабочим расстоянием 21,0 мм, обеспечивает увеличение 40x (с окуляром 10x) и широкое поле обзора для первичного поиска объектов в посуде большого формата.

Итог

MAGUS Bio V350 — специализированный инвертированный микроскоп для лабораторных исследований живых клеточных культур и препаратов в лабораторной посуде. Сочетание инвертированной оптической схемы, фазового контраста и планахроматической оптики с коррекцией на бесконечность делает его инструментом профессионального уровня для цитологии, клеточной биологии и микробиологии. Два канала визуализации и возможность освещения по Кёлеру обеспечивают гибкость в организации рабочего процесса и высокое качество изображения. Требует квалифицированной настройки и опыта работы с оптическими системами, но при корректном использовании обеспечивает точные и воспроизводимые результаты наблюдения.
