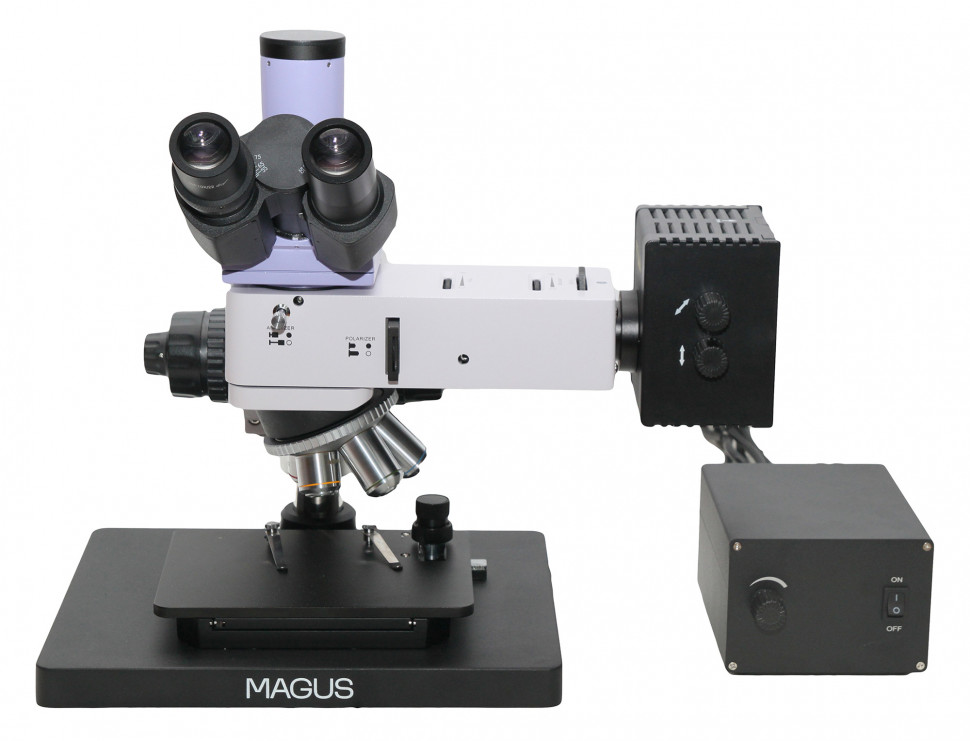

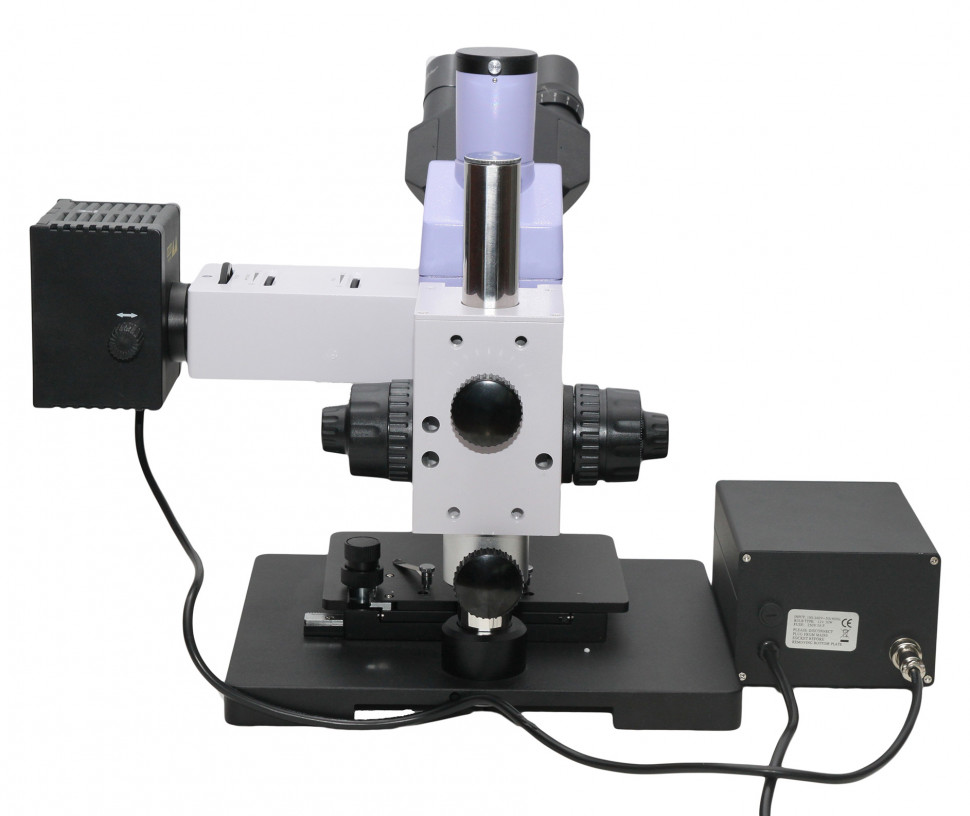

Микроскоп металлографический цифровой MAGUS Metal D630

MAGUS Metal D630 — металлографический микроскоп с поляризацией и встроенной цифровой камерой

Металлографический микроскоп MAGUS Metal D630 предназначен для исследования непрозрачных образцов методами светлого поля и поляризации в отражённом свете. Комплектуется четырьмя планахроматическими объективами с коррекцией на бесконечность, двухкоординатным столиком и цифровой камерой 6,3 Мпикс. Компактная конструкция штатива позволяет устанавливать прибор в ограниченном пространстве, сохраняя возможность работы с образцами любой высоты.

Что можно проконтролировать

Объекты исследования и выявляемые структуры

Микроскоп работает с непрозрачными полированными или протравленными образцами: металлами, сплавами, полупроводниковыми материалами, лакокрасочными покрытиями. Светлое поле выявляет границы зёрен, включения, поры, трещины, качество шлифа. Поляризация — встроенный анализатор в комбинации со съёмным поляризатором — позволяет различать фазы с анизотропной кристаллической структурой, видеть ориентацию зёрен, внутренние напряжения, структуру после термообработки. Диапазон увеличения 50–500× охватывает задачи от общей оценки микроструктуры до детального изучения включений и дефектов размером до долей микрометра.

Тип освещения

Используется коаксиальное освещение отражённым светом: галогенная лампа 12 В / 30 Вт направляет поток через объектив на непрозрачную поверхность образца, отражённый свет собирается тем же объективом и формирует изображение. Встроенные апертурная и полевая диафрагмы обеспечивают настройку освещения по методу Кёлера — это даёт равномерную яркость поля зрения по всей площади и максимальную числовую апертуру объектива. Галогенная лампа имеет стабильную цветовую температуру, приятную для глаз при длительной работе. В комплекте четыре светофильтра: зелёный, голубой, жёлтый, матовый — для коррекции контраста и цветопередачи под тип материала.

Подготовка образцов

Образец должен быть непрозрачным, с плоской полированной поверхностью. Для выявления микроструктуры металлов и сплавов после полировки требуется химическое или электрохимическое травление соответствующими реактивами. Поляризация эффективна на анизотропных материалах без травления или с лёгким травлением. Размер столика 185×140 мм, диапазон координатного перемещения 35/30 мм — это позволяет систематически сканировать образец и возвращаться к конкретной области по координатам.

Конструкция и технологии

Оптическая система построена на планахроматических объективах, скорректированных на бесконечность. Это означает, что световой пучок выходит из объектива параллельным, а изображение формируется дополнительной тубусной линзой. Такая схема позволяет встраивать в оптический тракт дополнительные модули — анализаторы, компенсаторы, фильтры — без переделки фокусировки и без потери качества изображения. Планахроматы корректируют хроматическую аберрацию для двух длин волн и обеспечивают плоское поле зрения по всей площади — изображение остаётся резким от центра до края, что критично при документировании и измерениях.

В комплекте четыре объектива: 5×/0,12, 10×/0,25, 20×/0,40, 50×/0,70. Числовая апертура определяет как разрешающую способность, так и светосилу объектива. Объектив 50×/0,70 обеспечивает разрешение порядка 0,4 мкм в зелёном свете — достаточно для большинства задач металлографии. Рабочее расстояние уменьшается с ростом кратности: от 26,1 мм у объектива 5× до 3,68 мм у 50× — это нормально для такого класса оптики. Пятое гнездо револьверного устройства остаётся свободным для установки дополнительного объектива из линейки опций.

Окуляры 10×/22 мм с удалённым зрачком 10 мм обеспечивают комфортное наблюдение, в том числе в очках. Тринокулярная насадка Зидентопф имеет угол наклона бинокулярного канала 30°, межзрачковое расстояние регулируется в пределах 48–75 мм, на левом тубусе предусмотрена диоптрийная коррекция ±5 D. Вертикальный канал визуализации с делителем потока 100/0 и 0/100 направляет весь световой поток либо в окуляры, либо в камеру — промежуточных положений нет.

Цельнолитой алюминиевый штатив обеспечивает жёсткость и виброустойчивость конструкции. Фокусировка коаксиальная, с двумя рукоятками с каждой стороны: грубая наводка с регулируемой жёсткостью хода и тонкая с ценой деления 0,002 мм. Двухкоординатный механический столик с диапазоном перемещения 35/30 мм позволяет систематически сканировать образец и точно возвращаться к выбранным точкам. Конструкция штатива компактна: прибор помещается на полку высотой до 40 см, при этом нет ограничения по высоте исследуемого образца — фокусировка перемещает столик, а не оптическую головку.

Цифровая камера MAGUS CBF30

В комплект входит цветная камера на сенсоре Sony Exmor CMOS 6,3 Мпикс с обратной засветкой. Размер сенсора 1/1,8" (7,37×4,92 мм), размер пикселя 2,4×2,4 мкм. Максимальное разрешение 3072×2048 пикселей при кадровой частоте 59 fps — достаточно для плавного наблюдения в реальном времени и для съёмки быстропротекающих процессов. При необходимости можно снизить разрешение до 1536×1024 без потери частоты кадров. Технология обратной засветки сенсора повышает светочувствительность, что полезно при работе на больших увеличениях с закрытой диафрагмой.

Камера устанавливается в вертикальный канал визуализации через адаптер C-mount 1×, поставляемый в комплекте. Интерфейс USB 3.0 обеспечивает скорость передачи до 5 Гб/с. Встроенный ИК-фильтр ограничивает спектральный диапазон рамками 380–650 нм, исключая искажения цветопередачи. Время выдержки регулируется в диапазоне от 0,02 мс до 15 с, баланс белого и экспозиция настраиваются автоматически или вручную. Программное обеспечение MAGUS View поддерживает съёмку в форматах jpg, bmp, png, tif и запись видео в wmv, avi, h264, h265.

Производитель рекомендует использовать эту камеру с объективами малого увеличения. Детализацию итогового изображения на экране определяет не только разрешение сенсора, но и качество оптической системы перед ним: при больших увеличениях и высокой числовой апертуре светосила падает, а требования к юстировке возрастают. Для задач количественной металлографии — измерения размера зёрен, доли фаз, количества включений — потребуется калибровочный слайд, поставляемый отдельно.

Кому подойдёт

Микроскоп предназначен для производственных лабораторий контроля качества металлов и сплавов, материаловедческих исследований в вузах и научных центрах, промышленных предприятий металлургического, машиностроительного и электронного профиля. Наличие поляризации расширяет возможности исследования анизотропных материалов — титановых сплавов, цветных металлов, композитов с упорядоченной структурой. Встроенная цифровая камера обеспечивает документирование результатов, создание отчётов, демонстрацию изображений группе специалистов без необходимости поочерёдного наблюдения через окуляры.

Компактность конструкции полезна при оснащении лабораторий с ограниченным пространством, но требует навыка работы с металлографическим оборудованием: настройка освещения по Кёлеру, юстировка поляризаторов, подготовка шлифов и выбор травителей — это задачи для опытного оператора. Уровень сложности сборки и настройки обозначен производителем как высокий.

Что важно знать заранее

Прибор работает только с отражённым светом — исследование прозрачных биологических препаратов невозможно. Требуется предварительная подготовка образцов: резка, запрессовка (при необходимости), шлифовка, полировка, травление. Качество шлифа напрямую влияет на качество изображения: царапины, риски, загрязнения будут видны и помешают интерпретации структуры.

Настройка освещения по Кёлеру — обязательная процедура перед началом работы. Она включает центрировку источника света, настройку полевой и апертурной диафрагм, фокусировку конденсора. Неправильная настройка приводит к неравномерному полю зрения, потере разрешающей способности, ложным контрастам. Для работы с поляризацией требуется правильно установить и юстировать анализатор и поляризатор — при скрещённых поляроидах поле зрения должно быть максимально тёмным.

Цифровая камера требует калибровки для проведения измерений. Без калибровки можно фотографировать и снимать видео, но точные размеры объектов определить невозможно. Калибровочный слайд поставляется отдельно. Для работы камеры необходим компьютер с Windows 8/10/11, Mac OS X или Linux, процессором от Intel Core 2 с частотой от 2,8 ГГц, минимум 2 ГБ оперативной памяти, портом USB 3.0 и монитором от 17 дюймов.

Комплектация

• Цифровая камера MAGUS CBF30 — сенсор Sony Exmor CMOS 6,3 Мпикс, USB 3.0, в комплекте с кабелем, установочным диском с драйверами и ПО MAGUS View, инструкцией и гарантийным талоном
• Штатив с механизмом фокусировки — цельнолитой алюминиевый корпус, коаксиальная грубая (с регулировкой жёсткости) и тонкая (0,002 мм) наводка
• Двухкоординатный предметный столик — размер 185×140 мм, диапазон перемещения 35/30 мм
• Револьверное устройство — на 5 объективов, парфокальная высота 45 мм
• Осветитель отражённого света — галогенная лампа 12 В / 30 Вт, регулировка яркости, встроенные апертурная и полевая диафрагмы
• Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе, вертикальный канал визуализации с делителем потока 100/0 и 0/100
• Четыре планахроматических объектива, скорректированных на бесконечность: PL L5×/0,12 (WD 26,1 мм), PL L10×/0,25 (WD 20,2 мм), PL L20×/0,40 (WD 8,80 мм), PL L50×/0,70 (WD 3,68 мм)
• Два окуляра 10×/22 мм — с удалённым зрачком 10 мм
• Встроенный анализатор и съёмный поляризатор — для работы в режиме поляризации
• Четыре светофильтра — зелёный, голубой, жёлтый, матовый
• Адаптер C-mount 1× — для установки камеры в канал визуализации
• Ключ-шестигранник, блок питания, сетевой шнур, кабель осветителя, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект полностью готов к работе после сборки, настройки освещения и установки ПО камеры. Для количественных измерений требуется калибровочный слайд, поставляемый отдельно. Пятое гнездо револьвера остаётся свободным для дополнительного объектива.

Рекомендуемые аксессуары

Для расширения диапазона увеличения доступны дополнительные объективы: PL L40×/0,60, PL L60×/0,70, PL L80×/0,80, PL L100×/0,85 (сухой). Объектив 100× в комбинации с базовым окуляром 10× даёт увеличение 1000×, что приближается к границе полезного увеличения для числовой апертуры 0,85. Для получения больших увеличений с сохранением детализации потребуются окуляры большей кратности: 12,5×, 15×, 20×, 25×. Окуляр 10× со шкалой полезен для быстрой оценки размеров без использования камеры и ПО.

Калибровочный слайд необходим для точных линейных и угловых измерений в программном обеспечении MAGUS View. Без калибровки измерения невозможны, только визуальное наблюдение и документирование. Для приготовления шлифов потребуются расходные материалы: абразивная бумага разной зернистости, полировальные суспензии, травители для конкретных металлов и сплавов — их выбор зависит от типа исследуемого материала и не привязан к модели микроскопа.

Итог

MAGUS Metal D630 — металлографический микроскоп профессионального уровня с встроенной цифровой документацией. Планахроматическая оптика с коррекцией на бесконечность, диапазон увеличения 50–500×, два метода контрастирования (светлое поле и поляризация), точная фокусировка и координатный столик обеспечивают исследование микроструктуры металлов, сплавов, полупроводников и покрытий. Компактная конструкция позволяет разместить прибор в ограниченном пространстве без потери функциональности. Камера 6,3 Мпикс с частотой 59 fps обеспечивает фото- и видеофиксацию, измерения в программном обеспечении MAGUS View. Требует навыка работы с металлографическим оборудованием и предварительной подготовки образцов.
