Микроскоп металлографический цифровой MAGUS Metal D600

Микроскоп металлографический цифровой MAGUS Metal D600 — поляризация и коррекция на бесконечность для исследования материалов

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Модель работает в отраженном свете, что позволяет изучать непрозрачные полированные шлифы металлов, сплавов, композитов, керамики и полупроводниковых материалов. Базовый метод светлого поля выявляет границы фаз, включения, поры и механические дефекты. Поляризация в отраженном свете — ключевая особенность модели — дает возможность различать анизотропные структуры: границы зерен, ориентацию кристаллов, двойники и внутренние напряжения в металлах. Это особенно востребовано при анализе титановых и циркониевых сплавов, алюминия, меди, цинка и других материалов с выраженной анизотропией. Встроенный анализатор и съемный поляризатор входят в комплект, настройка производится вращением поляризатора относительно анализатора.

Дополнительный источник проходящего света со стеклянной вставкой в столик расширяет функционал: можно исследовать полупрозрачные пленки, объекты на фильтрах, тонкие срезы неметаллических материалов. Конденсор Аббе с числовой апертурой 1,25, откидной линзой для малых увеличений и центрировкой обеспечивает работу по методу Кёлера как для проходящего, так и для отраженного света. Центрируемые диафрагмы и источник света отраженного освещения позволяют добиться равномерного освещения поля зрения и максимально использовать апертуру объектива.

Точность и повторяемость

Двухкоординатный механический предметный столик размером 210×140 мм с диапазоном перемещения 75×50 мм позволяет точно позиционировать образец и последовательно исследовать разные участки шлифа. Механизм грубой фокусировки с ходом 25 мм дополнен блокировкой и регулировкой жесткости, что предотвращает случайное смещение фокуса при смене объектива или образца. Тонкая фокусировка с шагом 0,002 мм обеспечивает точную наводку на резкость при работе с объективами высокой кратности и малой глубиной резкости. Коаксиальное расположение рукояток с обеих сторон корпуса упрощает работу и снижает утомляемость при длительных сериях измерений.

Планахроматические объективы с коррекцией на бесконечность дают ровное резкое изображение по всему полю зрения и позволяют встраивать дополнительные оптические модули между объективом и окуляром без потери качества. Числовая апертура базовых объективов (0,12 у 5×, 0,25 у 10×, 0,60 у 40×, 0,70 у 60×) определяет разрешающую способность и детализацию изображения. Опциональный сухой объектив 100× с апертурой 0,85 расширяет возможности до субмикронного уровня.

Цифровая фиксация и измерения

В комплект входит цифровая камера MAGUS CBF30 на базе цветного сенсора SONY Exmor CMOS размером 1/1,8 дюйма с разрешением 6,3 мегапикселя. Максимальный размер кадра 3072×2048 пикселей при частоте 59 кадров в секунду обеспечивает плавное живое изображение и качественную фотофиксацию. Камера устанавливается в вертикальный канал визуализации тринокулярной насадки через адаптер C-mount 1×. Переключатель светового потока перенаправляет свет на окуляры или на камеру в режиме 100/0 или 0/100.

Программное обеспечение MAGUS View (поставляется на диске) позволяет делать фотографии и записывать видео в форматах jpg, bmp, png, tif для фото и wmv, avi, h264, h265 для видео. Доступны ручная и автоматическая настройка экспозиции (от 0,02 мс до 15 с), баланса белого, яркости и размера изображения. Интерфейс USB 3.0 со скоростью 5 Гбит/с обеспечивает быструю передачу данных. Камера работает под Windows 8/10/11, Mac OS X и Linux при наличии процессора от Intel Core 2 с частотой от 2,8 ГГц, не менее 2 ГБ оперативной памяти и порта USB 3.0.

Конструкция и технологии

Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность оптической оси при длительной работе. Тринокулярная насадка Зидентопф с углом наклона 30° снижает нагрузку на шею при визуальном наблюдении. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, на левом тубусе расположено кольцо диоптрийной подвижки ±5 диоптрий для компенсации разницы зрения. Окуляры 10×/22 мм с удаленным зрачком 10 мм позволяют комфортно работать в очках.

Револьверное устройство на пять позиций рассчитано на одновременную установку четырех базовых объективов с парфокальной высотой 45 мм и одного опционального. Объективы имеют следующие рабочие расстояния: 26,1 мм у 5×, 20,2 мм у 10×, 3,98 мм у 40×, 2,08 мм у 60×. Уменьшение рабочего расстояния с ростом кратности — стандартное физическое ограничение, требующее внимания при работе с объективами 40× и выше.

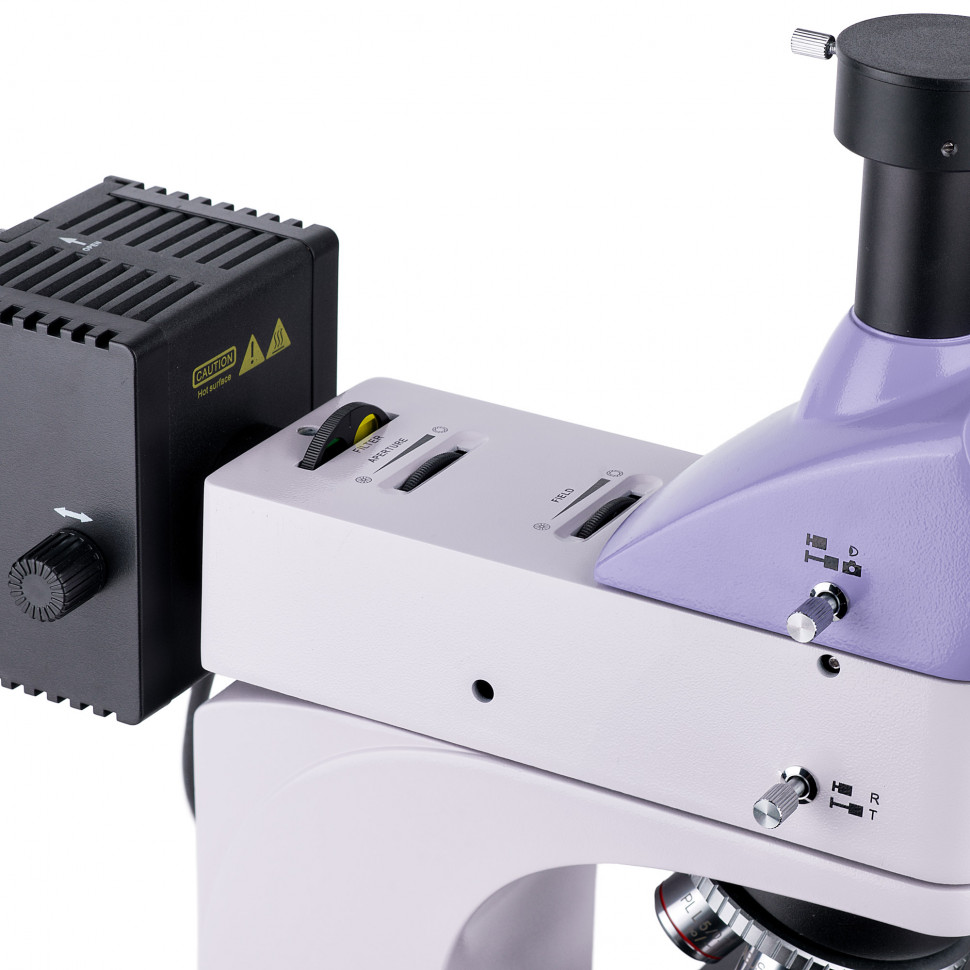

Освещение реализовано двумя галогенными лампами мощностью 12 В / 30 Вт с регулировкой яркости и питанием от сети 220 В. Галогенное освещение дает теплый спектр, комфортный для зрения при длительной работе, но требует периодической замены ламп. В комплект входят четыре светофильтра: зеленый, голубой, желтый и матовый, которые используются для коррекции цветопередачи и контраста в зависимости от типа образца.

Кому подойдет

MAGUS Metal D600 ориентирован на профессиональное применение в металлографических лабораториях промышленных предприятий, научно-исследовательских институтов, испытательных центров и профильных образовательных учреждений. Модель подходит металлургам, материаловедам, геологам, инженерам по контролю качества и специалистам, работающим с анализом структуры материалов. Наличие поляризации делает микроскоп востребованным там, где требуется выявление анизотропных структур и внутренних напряжений. Комбинированное освещение расширяет область применения за пределы классической металлографии. Цифровая камера в комплекте упрощает документирование результатов и подготовку отчетов.

Что важно знать заранее

Сложность сборки и настройки указана производителем как высокая. Для корректной работы требуется понимание принципов освещения по методу Кёлера, настройки поляризации и юстировки оптической системы. Образцы для металлографии должны быть подготовлены в виде полированных плоскопараллельных шлифов, что требует отдельного оборудования и навыков пробоподготовки. Вес микроскопа 11 кг определяет его как стационарный прибор. Диапазон рабочих температур 5–35°C и влажности 30–80% следует учитывать при размещении в неотапливаемых или влажных помещениях.

Камера MAGUS CBF30 работает в диапазоне температур от -10 до +50°C и оснащена встроенным ИК-фильтром, что ограничивает спектральный диапазон границами 380–650 нм. Размер пикселя сенсора 2,4×2,4 мкм и разрешение 6,3 мегапикселя достаточны для большинства задач документирования, но итоговую детализацию цифрового изображения ограничивает не только сенсор, но и оптическая система объективов. Для работы с камерой потребуется компьютер с портом USB 3.0 и установленным программным обеспечением MAGUS View.

Комплектация

• Цифровая камера MAGUS CBF30 — сенсор SONY Exmor 6,3 Мпикс, USB 3.0, кабель, CD с ПО и драйверами
• Штатив с интегрированными системами — корпус, механизм фокусировки, источник проходящего света, конденсорное устройство, предметный столик, револьверное устройство
• Осветитель отраженного света — насадка с фонарем галогенной лампы, кабель подключения
• Тринокулярная насадка — окулярный узел с каналом визуализации
• Планахроматические объективы с коррекцией на бесконечность — PL L5×/0,12 (WD 26,1 мм), PL L10×/0,25 (WD 20,2 мм), PL L40×/0,60 (WD 3,98 мм), PL L60×/0,70 (WD 2,08 мм)
• Окуляры 10×/22 мм — 2 шт., с удаленным зрачком 10 мм
• Стеклянная вставка в столик — для работы в проходящем свете
• Адаптер C-mount 1× — для крепления камеры
• Ключ-шестигранник, сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон

Комплект включает все необходимое для начала работы, включая цифровую камеру и базовый набор объективов, покрывающий диапазон увеличения 50–600×. Для расширения возможностей потребуются дополнительные объективы, окуляры повышенной кратности или калибровочный слайд для точных измерений.

Рекомендуемые аксессуары

Объективы: планахроматы PL L20×/0,40, PL L50×/0,70, PL L80×/0,80 или PL L100×/0,85 (сухой) заполняют промежутки в диапазоне увеличения и расширяют верхний предел до 1000–2500×. Объектив 100× с апертурой 0,85 обеспечивает максимальное разрешение для детального анализа субмикронных структур.

Окуляры: 12,5×, 15×, 20× или 25× увеличивают итоговое увеличение при работе с базовыми объективами. Окуляр 10× со шкалой упрощает визуальные измерения и оценку размеров структурных элементов. Калибровочный слайд необходим для точной калибровки программного обеспечения при выполнении количественных измерений на цифровых изображениях.

Итог

MAGUS Metal D600 — металлографический микроскоп профессионального уровня с поляризацией, планахроматической оптикой и коррекцией на бесконечность, цифровой камерой в комплекте и комбинированным освещением. Модель решает задачи структурного анализа металлов, сплавов, композитов и других непрозрачных материалов в лабораториях контроля качества, научных центрах и профильных образовательных учреждениях. Метод Кёлера для обоих типов освещения, двухкоординатный механический столик и точная фокусировка обеспечивают повторяемость результатов. Требует опыта настройки и подготовки шлифов.
