Микроскоп люминесцентный MAGUS Lum 450L

Микроскоп люминесцентный MAGUS Lum 450L — флуоресценция и светлое поле в одной системе

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

MAGUS Lum 450L работает в двух режимах: светлое поле для рутинных исследований окрашенных препаратов и флуоресценция для визуализации объектов, меченных флуоресцентными красителями или антителами. В режиме флуоресценции образец возбуждается светом определённой длины волны — синим (460–495 нм) или зелёным (510–550 нм) — и испускает вторичное излучение с большей длиной волны, которое регистрируется наблюдателем. Синий канал возбуждения вызывает зелёно-жёлтое свечение флуорофоров, зелёный — красное. Это позволяет наблюдать живые клетки без предварительного окрашивания и фиксации, селективно выделять нужные структуры в сложных образцах, отслеживать распределение меченых белков или нуклеиновых кислот. Переключение между режимами выполняется поворотом переключателя на люминесцентной насадке: левое или правое положение активирует соответствующий канал флуоресценции, центральное — светлое поле.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 78×54 мм обеспечивает точное позиционирование препарата. Тонкая фокусировка с шагом 0,002 мм позволяет работать с объективами высоких кратностей и малым рабочим расстоянием — 1,5 мм у объектива 40x и 0,2 мм у иммерсионного 100x. Инфинити-корригированная планахроматическая оптика сохраняет качество изображения при добавлении промежуточных модулей (фазовых слайдеров, поляризаторов, светоделительных призм для камеры) между объективом и окуляром, что невозможно в системах с конечной длиной тубуса. Конденсор Аббе с числовой апертурой 1,25 и регулируемыми апертурной и полевой диафрагмами даёт возможность настраивать освещение по Кёлеру — метод, при котором препарат освещается равномерно по всему полю, без затемнений и бликов, что критично для корректной работы флуоресценции и методов контрастирования.

Область применения

Микроскоп предназначен для работы в лабораториях микробиологии, гистологии, цитологии, иммунологии, молекулярной биологии — везде, где используется флуоресцентная визуализация. Типичные задачи: иммунофлуоресцентная диагностика инфекций, оценка жизнеспособности клеток флуоресцентными красителями, локализация белков методом непрямой иммунофлуоресценции, анализ экспрессии генов с помощью флуоресцентных меток, контроль качества в фармацевтике и ветеринарии. Возможность расширения методами тёмного поля, фазового контраста и поляризации за счёт слотов в конденсоре и свободного гнезда револьвера делает систему универсальной для разнопрофильных лабораторий.

Конструкция и технологии

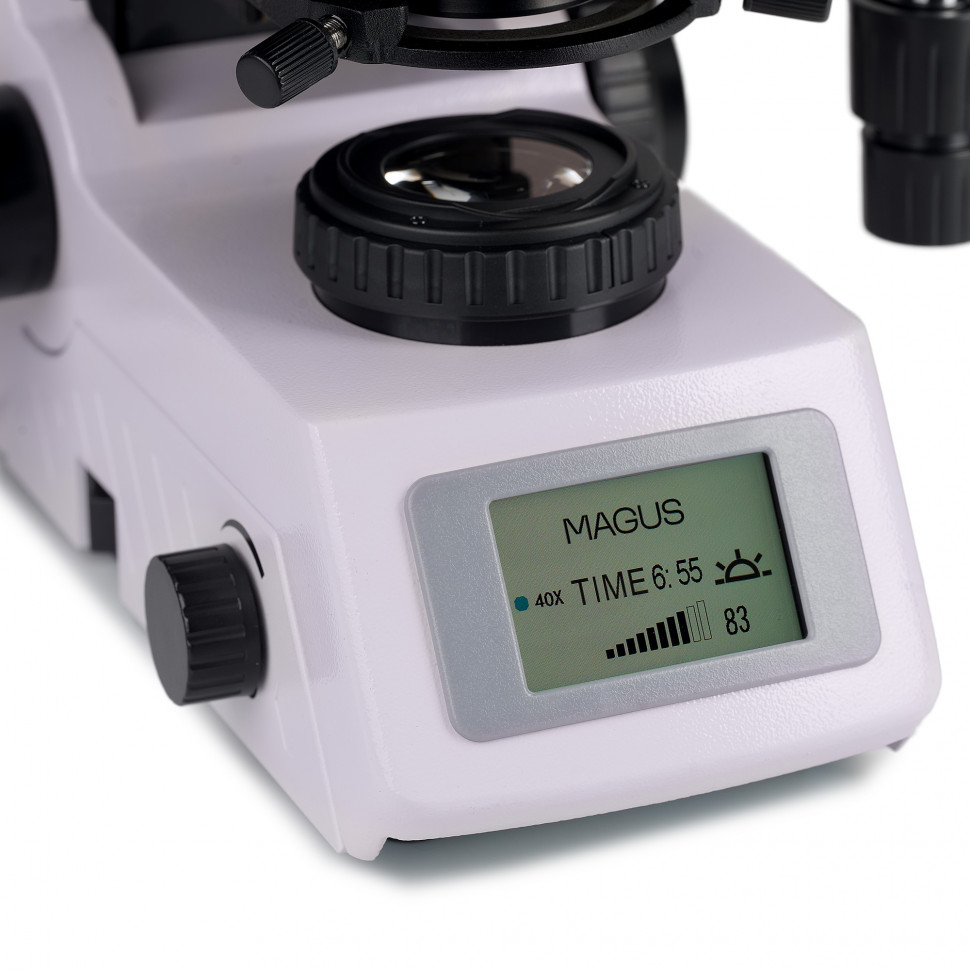

Револьвер на 5 гнёзд кодирован: при первичной настройке пользователь регулирует яркость проходящего света под каждый объектив, и затем система автоматически устанавливает сохранённую интенсивность при повороте револьвера. Это устраняет резкие перепады освещённости, снижает утомляемость глаз и ускоряет работу. ЖК-экран отображает текущую кратность объектива, настройки яркости, режим работы, позволяет включить режим сна или таймер отключения, зафиксировать яркость. Тринокулярная насадка Gemel (система Зидентопф) с углом наклона 30° позволяет вращать окулярные тубусы на 360° для подстройки высоты под рост пользователя без изменения рабочего расстояния до препарата. Распределение светового потока 50/50 между визуальными тубусами и портом для камеры даёт одинаковую яркость изображения при одновременном наблюдении и съёмке. Окуляры 10x/22 мм с удалённым зрачком и диоптрийной коррекцией ±5D на каждом тубусе позволяют работать в очках. Межзрачковое расстояние регулируется в диапазоне 47–75 мм.

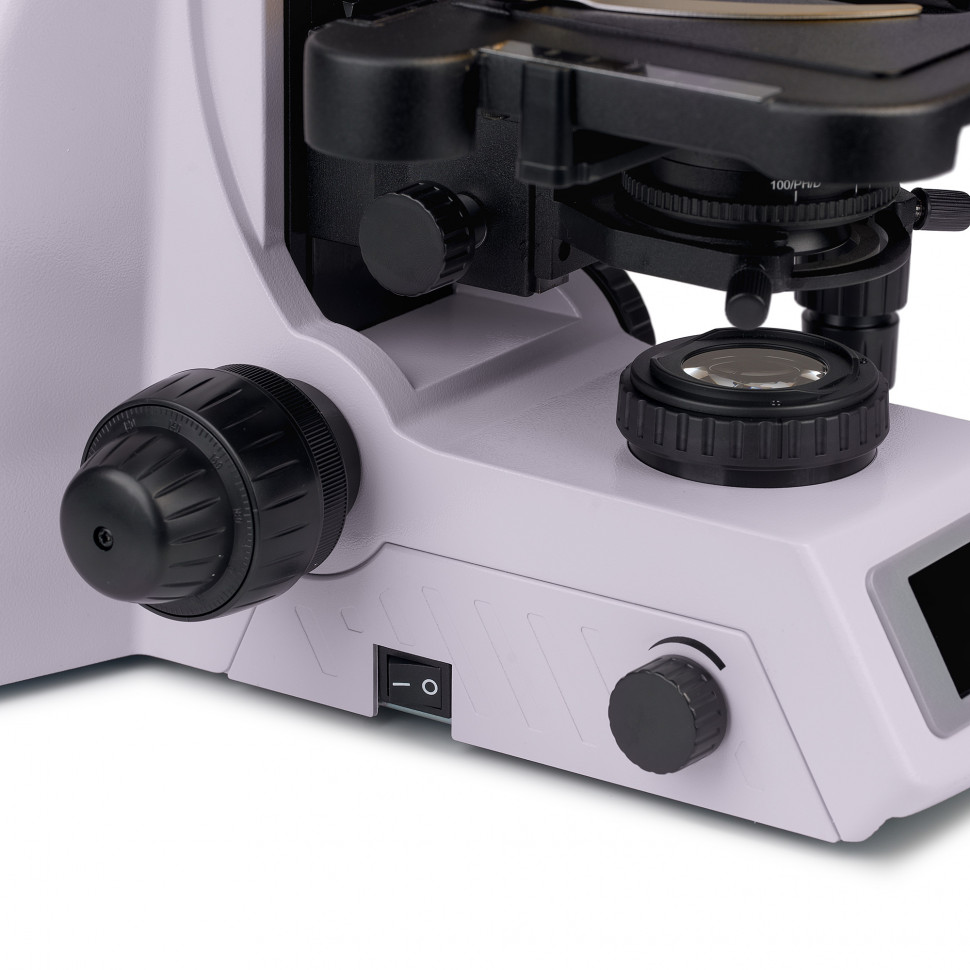

Фокусировочный механизм коаксиальный: грубая фокусировка слева (ход 30 мм, шаг 37,7 мм/оборот) с механизмами блокировки и регулировки жёсткости, тонкая фокусировка справа и слева (шаг 0,2 мм/оборот, цена деления 0,002 мм). Предметный столик управляется длинными ручками без выдвижной зубчатой рейки — кисти оператора остаются на поверхности стола, что снижает напряжение при длительной работе. Конденсор имеет маркировку кратностей на корпусе для быстрой настройки контраста без использования вспомогательного телескопа, крепится по типу «ласточкин хвост», центрируется и регулируется по высоте. Слот с заглушкой предназначен для установки слайдеров тёмного поля или фазового контраста. Освещение — светодиоды мощностью 3 Вт для проходящего и отражённого света, ресурс 50 000 часов, без времени прогрева и охлаждения.

Кому подойдет

Микроскоп ориентирован на специалистов научных и клинико-диагностических лабораторий, владеющих методами флуоресцентной микроскопии и освещения по Кёлеру. Требуется понимание принципов возбуждения флуоресценции, выбора фильтров под конкретные флуорофоры, подготовки препаратов с флуоресцентными метками. Система подходит для учебных заведений медицинского и биологического профиля, где студенты и аспиранты осваивают современные методы клеточной и молекулярной биологии. Наличие пятого свободного гнезда в револьвере и слотов для дополнительных методов контрастирования делает прибор универсальным решением для лабораторий, где один микроскоп должен закрывать несколько задач.

Что важно знать заранее

Флуоресцентная микроскопия требует специфической подготовки образцов: клетки или ткани должны быть обработаны флуоресцентными красителями, меченными антителами или содержать флуоресцентные белки. Без флуоресцентной метки объект не будет виден в режиме флуоресценции. Работа с объективом 100x требует иммерсионного масла, которое наносится между фронтальной линзой объектива и покровным стеклом препарата для повышения числовой апертуры до 1,25. После использования масло необходимо удалять специальной жидкостью для очистки оптики. Подпружиненная оправа объектива 100x защищает фронтальную линзу от повреждения при случайном контакте с препаратом, но не отменяет необходимости аккуратной фокусировки с малым рабочим расстоянием 0,2 мм.

Уровень сложности настройки обозначен как высокий: требуется центрировка конденсора, настройка освещения по Кёлеру (регулировка полевой и апертурной диафрагм, высоты конденсора), первичное программирование яркости под каждый объектив в кодированном револьвере. Флуоресценция чувствительна к фотообесцвечиванию — длительное освещение образца светом возбуждения приводит к выцветанию флуорофоров. Методы тёмного поля, фазового контраста и поляризации требуют приобретения дополнительных компонентов: слайдеров, объективов, конденсоров, поляризаторов. Базовая комплектация включает только светлое поле и флуоресценцию.

Комплектация

Штатив — интегрирует источники проходящего и отражённого света, механизм фокусировки, предметный столик, кронштейн конденсора, револьвер, встроенный блок питания.

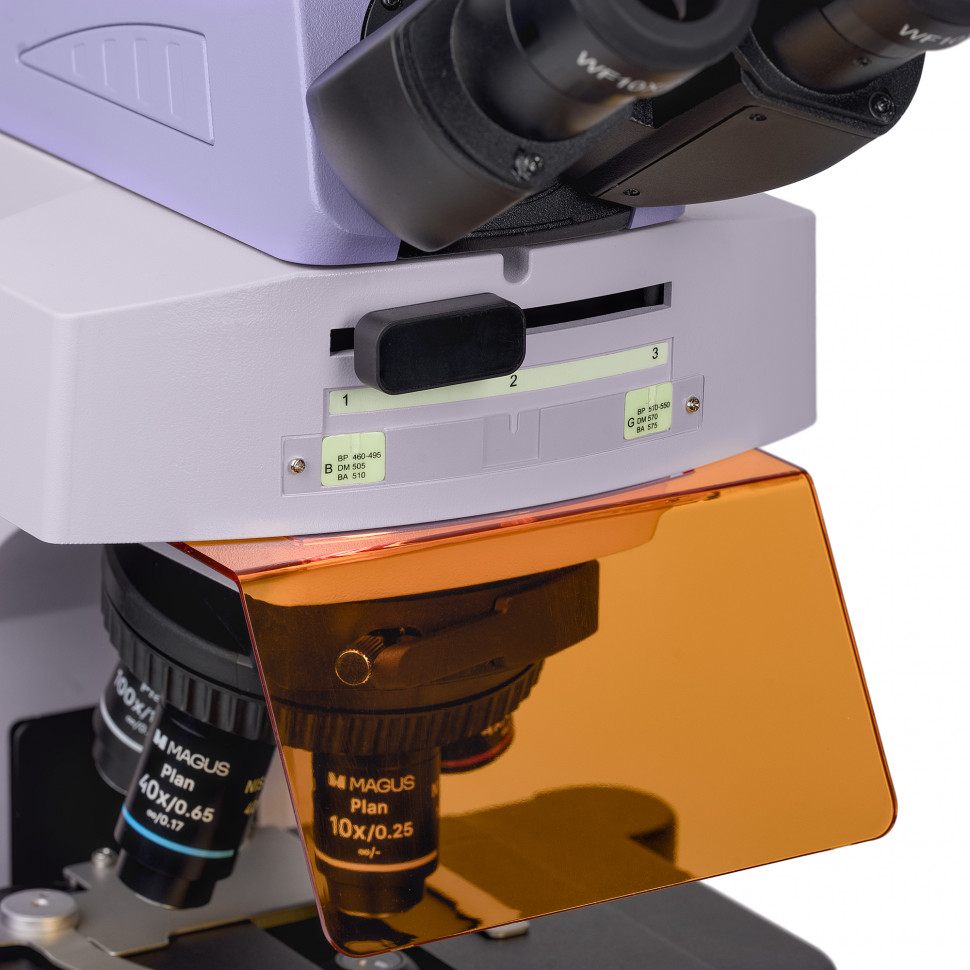

Люминесцентная насадка — содержит два канала возбуждения флуоресценции (синий 460–495 нм и зелёный 510–550 нм) с соответствующими дихроичными зеркалами и запирающими фильтрами, переключатель режимов, собственный адаптер питания.

Тринокулярная визуальная насадка Gemel — с вращением окулярных тубусов на 360°, углом наклона 30°, распределением света 50/50 на визуальный и камерный каналы.

Конденсор Аббе NA 1,25 — центрируемый, с регулировкой высоты, апертурной и полевой диафрагмами, слотом для слайдеров, маркировкой кратностей, креплением «ласточкин хвост».

Четыре планахроматических объектива с коррекцией на бесконечность — 4x/0,10 (рабочее расстояние 30 мм), 10x/0,25 (10,2 мм), 40x/0,65 (1,5 мм), 100x/1,25 масляный иммерсионный с подпружиненной оправой (0,2 мм); парфокальная высота 60 мм.

Два окуляра 10x/22 мм — с удалённым зрачком, диоптрийной коррекцией ±5D, резиновыми наглазниками.

Адаптер C-mount — с увеличением 1x (итоговое увеличение канала визуализации 0,55x при учёте системного коэффициента).

Светофильтр, сетевой шнур питания для микроскопа, адаптер питания для люминесцентной насадки, пылезащитный чехол, документация.

Комплект готов к работе в режимах светлого поля и флуоресценции. Для других методов контрастирования потребуются дополнительные компоненты. Пятое гнездо револьвера свободно под установку опционального объектива.

Рекомендуемые аксессуары

Иммерсионное масло — обязательно для работы с объективом 100x/1,25, повышает разрешающую способность за счёт увеличения эффективной числовой апертуры. Требуется также жидкость для очистки иммерсионного масла.

Фазово-контрастное устройство — набор фазовых слайдеров или фазово-контрастный конденсор, набор фазовых объективов, центрирующий телескоп. Позволяет наблюдать неокрашенные живые клетки с высоким контрастом без флуоресцентной метки.

Слайдер или конденсор тёмного поля — для наблюдения мелких объектов (бактерии, жгутики, взвеси) на тёмном фоне, что повышает контраст при малых размерах объекта.

Устройство простой поляризации — поляризатор и анализатор для исследования кристаллических структур, волокон, минералов.

Набор объективов люминесцентных план-полуапохроматов — оптимизированы для флуоресценции, снижают фоновую автофлуоресценцию, повышают контраст и яркость изображения флуорофоров.

Окуляры с измерительными шкалами (10x/22 мм со шкалой, сеткой, перекрестьем) и калибровочный слайд — для морфометрии и подсчёта клеток.

Цифровая камера — для документирования флуоресцентных изображений, которые невозможно зафиксировать без съёмки из-за фотообесцвечивания.

Итог

MAGUS Lum 450L — лабораторная система для флуоресцентной и светлопольной микроскопии с инфинити-корригированной планахроматической оптикой, числовой апертурой до 1,25, автоматической регулировкой яркости и модульной архитектурой. Подходит для научных и клинико-диагностических лабораторий, где требуется визуализация флуоресцентно меченных препаратов, с возможностью расширения методами тёмного поля, фазового контраста и поляризации. Требует профессиональных навыков настройки освещения, подготовки флуоресцентных препаратов и работы с иммерсией.
