Микроскоп металлографический цифровой MAGUS Metal D630 LCD

Микроскоп металлографический цифровой MAGUS Metal D630 LCD — исследование микроструктуры металлов с поляризацией и Full HD документированием

MAGUS Metal D630 LCD — металлографический микроскоп отражённого света для исследования непрозрачных объектов: шлифов металлов и сплавов, полупроводниковых материалов, лакокрасочных покрытий. Работает в светлом поле и простой поляризации. Комплектуется цифровой камерой 2 Мпикс с выводом изображения в Full HD на встроенный 13,3-дюймовый IPS-монитор. Камера работает автономно через HDMI без подключения к компьютеру. Диапазон увеличения 50–500 крат в базовой комплектации, опционально до 2500 крат. Планахроматические объективы с коррекцией на бесконечность, освещение настраивается по методу Кёлера. Компактный штатив не ограничивает высоту образцов.

Что можно увидеть или сделать на практике

Что можно проконтролировать

Микроскоп предназначен для исследования микроструктуры непрозрачных материалов. Осветитель отражённого света с галогенной лампой 30 Вт направляет свет сверху на образец, отражённый поток проходит через объектив — это принципиально отличается от биологических микроскопов проходящего света, где свет проходит сквозь препарат. Диапазон увеличения 50–500 крат позволяет наблюдать структуру зёрен металлов и сплавов, границы фаз, включения, дефекты кристаллической решётки, качество лакокрасочных покрытий, микротрещины, поры, неметаллические включения. На минимальном увеличении 50 крат видна общая структура образца, на максимальном 500 крат — тонкие детали микроструктуры. Объектив 50x/0,70 с числовой апертурой 0,70 обеспечивает разрешающую способность около 0,48 мкм в зелёном свете, что достаточно для выявления большинства структурных особенностей металлографических шлифов. Дальнейшее увеличение опциональными окулярами 12,5x–25x поднимает диапазон до 2500 крат, но детализация ограничена апертурой объективов — увеличение выше ~1400 крат с объективом 50x/0,70 увеличивает картинку без роста детализации.

Методы наблюдения и что они дают

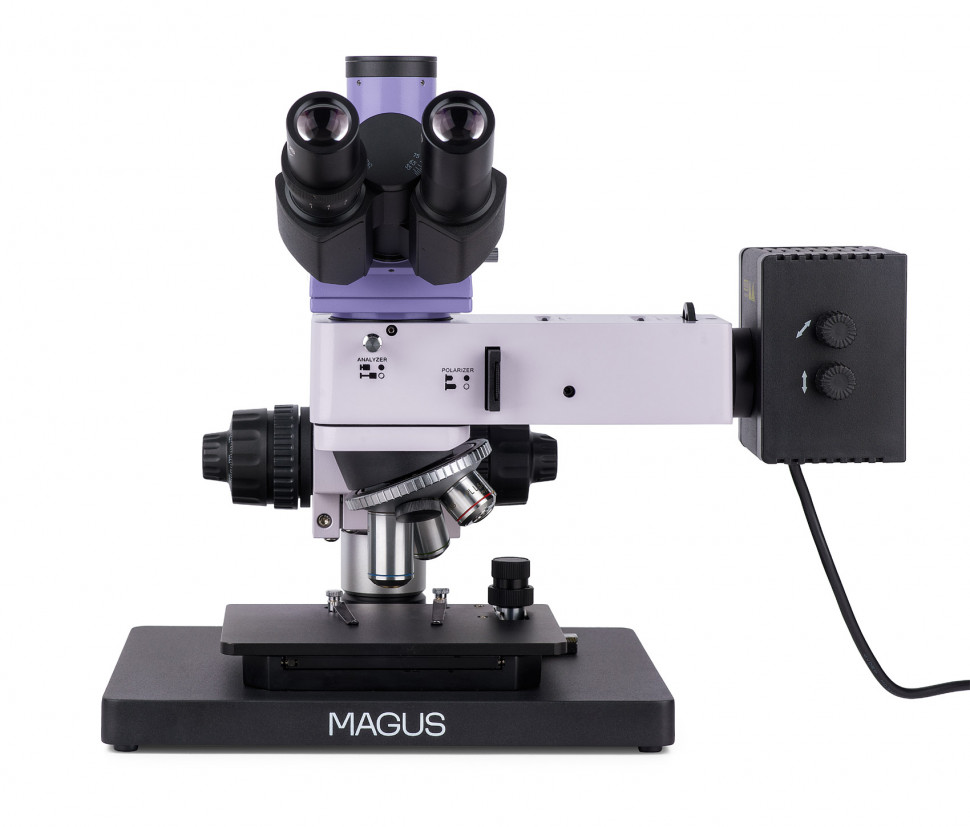

Микроскоп работает в двух режимах. Светлое поле — основной метод для металлографии, показывает микроструктуру за счёт различия в отражающей способности разных участков протравленного образца: зёрна, границы, включения видны с разной яркостью и контрастом. Встроенные апертурная и полевая диафрагмы позволяют настроить освещение по методу Кёлера — это критическое требование для получения равномерного освещения поля зрения и максимальной разрешающей способности. Все элементы осветительной системы центрируются. Простая поляризация реализована встроенным анализатором и съёмным поляризатором, который вращается в диапазоне 0–360°. Скрещённые поляризаторы гасят свет, отражённый от изотропных участков, и выявляют анизотропные структуры: кристаллы с определённой ориентацией, внутренние напряжения в материале, границы зёрен с различной кристаллографической ориентацией. Поляризация незаменима при анализе литых структур, изучении рекристаллизации, контроле термообработки.

Подготовка образцов

Металлографический микроскоп отражённого света требует специфической подготовки образца. Объект должен быть непрозрачным с плоской поверхностью, подготовленной шлифованием и полированием до зеркального блеска. Для выявления микроструктуры полированную поверхность протравливают реактивом, который избирательно воздействует на разные фазы и границы зёрен. Без подготовки будет видна только гладкая отражающая поверхность без структурных деталей. Это принципиальное отличие от биологических микроскопов проходящего света, где нужны тонкие прозрачные срезы на предметных стёклах. Двухкоординатный механический столик с перемещением 35/30 мм позволяет точно позиционировать зону интереса на образце размером до 185x140 мм. Компактная конструкция штатива не ограничивает высоту образцов — можно исследовать объекты различной геометрии, не только стандартные металлографические шлифы.

Цифровая документация

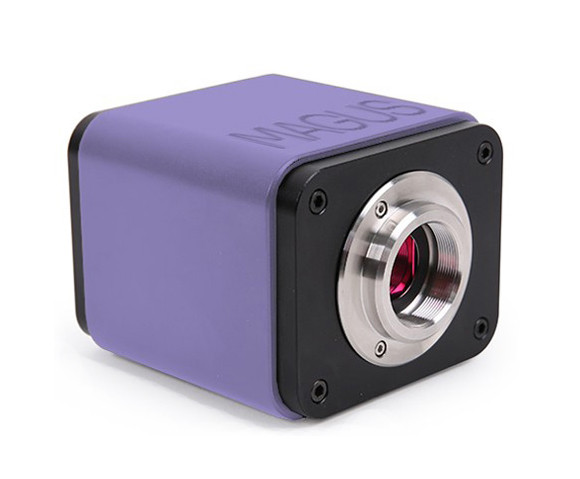

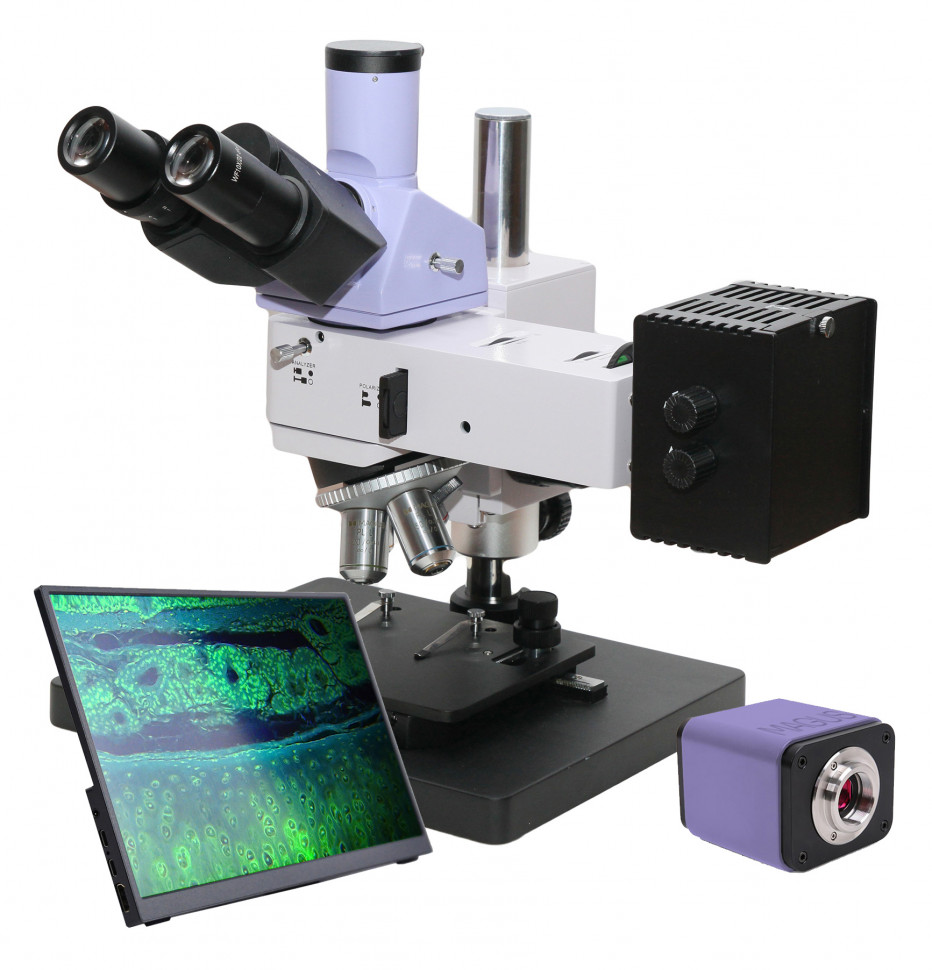

Камера MAGUS CHD20 с сенсором Sony Exmor/Starvis CMOS 2 Мпикс формирует изображение в разрешении Full HD (1920x1080 пикселей). Размер сенсора 1/2 дюйма (7,2x4,05 мм), размер пикселя 3,75x3,75 мкм. Камера работает автономно через интерфейс HDMI: изображение выводится напрямую на монитор MAGUS MCD20 с диагональю 13,3 дюйма и IPS-матрицей без подключения к компьютеру. Кадровая частота 60 fps при подключении по HDMI обеспечивает плавное изображение при перемещении образца и фокусировке без рывков и задержек. Фото и видео записываются на SD-карту объёмом до 32 ГБ, которая входит в комплект. Дополнительный интерфейс USB 2.0 позволяет подключить камеру к компьютеру для работы с программным обеспечением MAGUS View: измерение линейных и угловых размеров структурных элементов, редактирование изображений, экспорт данных. Разрешение 2 Мпикс достаточно для документирования микроструктуры и контроля качества, но детализацию итогового изображения определяет не только сенсор, но и оптическая система объективов перед ним. Тринокулярная насадка с переключателем светового потока направляет 100% света либо в окуляры, либо в камеру — одновременное наблюдение через окуляры и на мониторе невозможно.

Конструкция и технологии

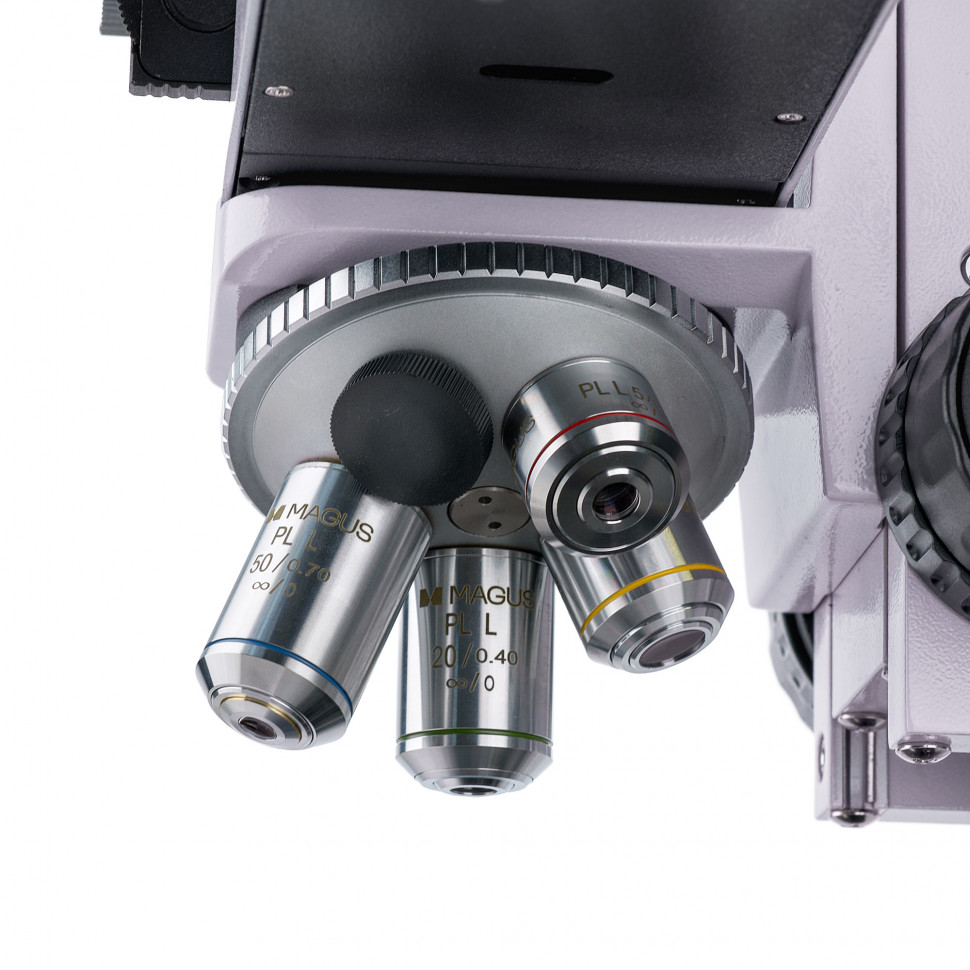

Оптическая система построена на планахроматических объективах с коррекцией на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70. Инфинити-коррекция означает, что объектив формирует параллельный пучок лучей, который фокусируется тубусной линзой — это позволяет встраивать дополнительные оптические элементы (поляризаторы, светофильтры, анализаторы) между объективом и окуляром без потери качества изображения. Планахроматы корректируют кривизну поля зрения по всей площади кадра и хроматические аберрации для двух длин волн, обеспечивая резкость от центра до края поля. Парфокальная высота 45 мм — при смене объектов на револьвере фокус почти не смещается, требуется только лёгкая подстройка тонкой фокусировкой. Окуляры 10x/22 мм с удалённым зрачком 10 мм дают комфортное наблюдение даже в очках. Опционально доступны окуляры 12,5x–25x для увеличения диапазона до 2500 крат и окуляр со шкалой для измерений.

Тринокулярная насадка Зидентопф наклонена на 30°, межзрачковое расстояние регулируется в диапазоне 48–75 мм. Диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения глаз. Камера устанавливается в вертикальный канал визуализации через адаптер C-mount 1x. Переключатель светового потока 100/0 и 0/100 направляет весь свет либо в окулярные тубусы для визуального наблюдения, либо в камеру для вывода на монитор — промежуточное положение не предусмотрено.

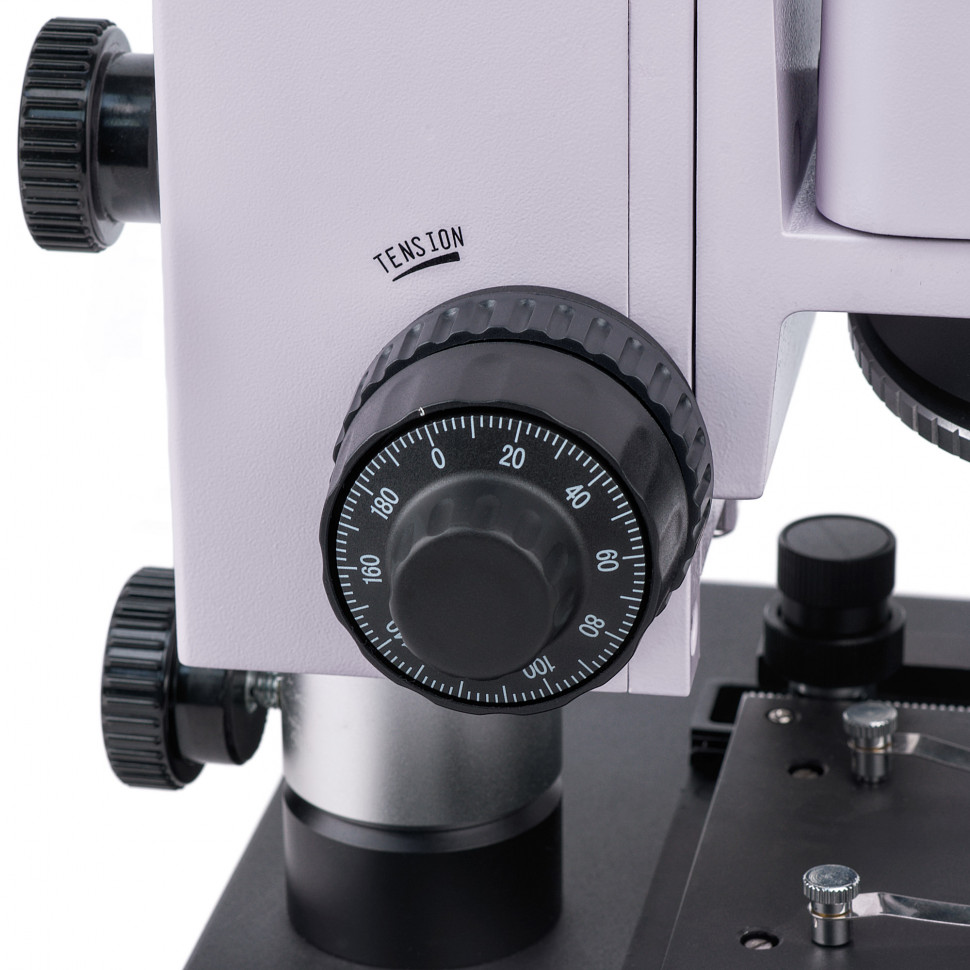

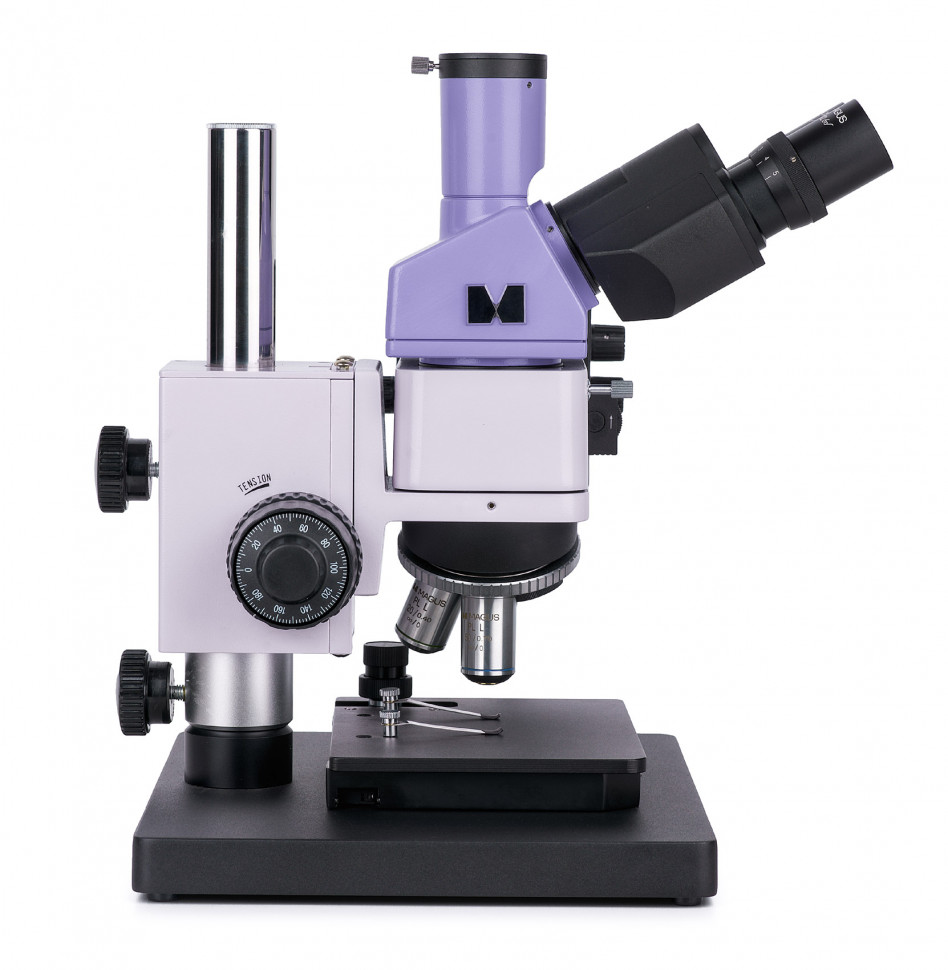

Револьверное устройство на 5 объективов имеет одно свободное гнездо, которое используется для настройки положения лампы осветителя или для установки дополнительного объектива. Коаксиальная фокусировка с рукоятками грубой и тонкой наводки расположена с двух сторон штатива. Грубая фокусировка имеет механизм регулировки жёсткости хода, тонкая обеспечивает шаг 0,002 мм — достаточно для точной фокусировки на малой глубине резкости объективов высокой апертуры. Цельнолитой алюминиевый корпус штатива обеспечивает жёсткость конструкции и устойчивость при работе. Размер основания микроскопа 300x240 мм, компактная высота позволяет размещать прибор на полках высотой от 40 см.

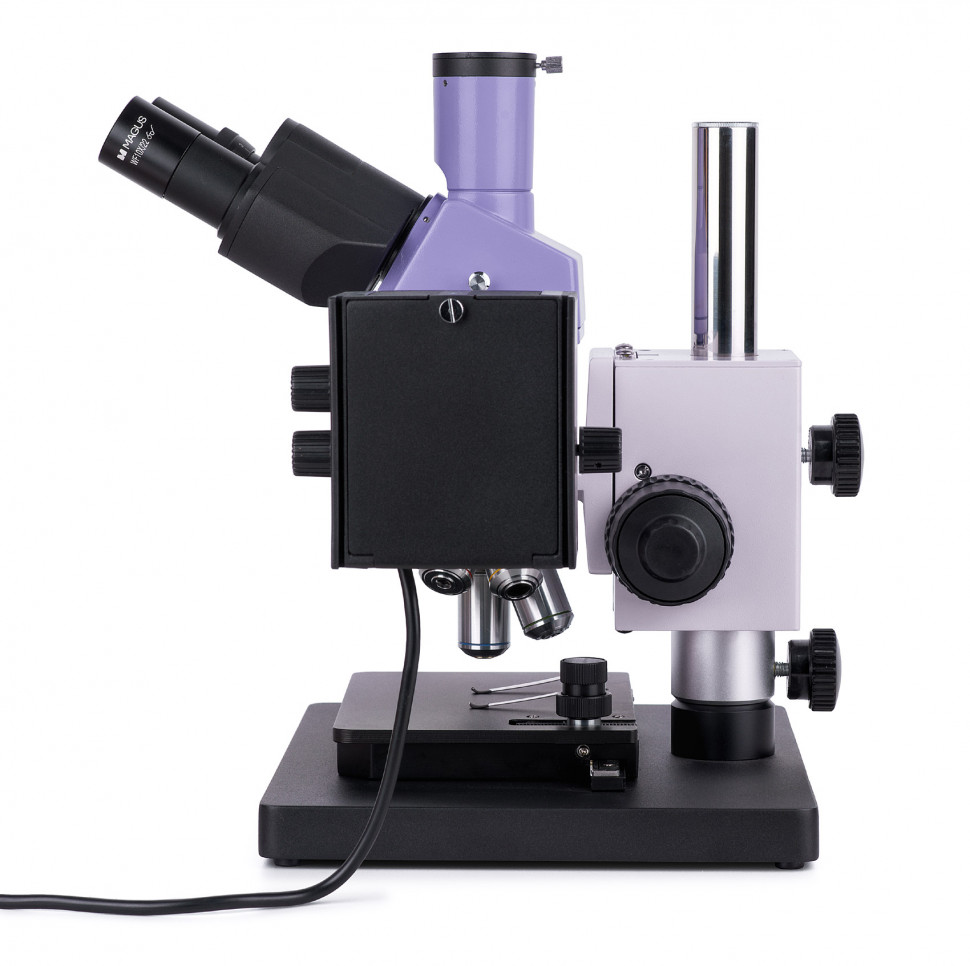

Галогенная лампа 12 В / 30 Вт излучает свет с цветовой температурой около 3200 K, близкой к естественному дневному свету. Яркость регулируется плавно под требования конкретного образца и метода наблюдения. В комплекте четыре светофильтра: зелёный (повышает контраст и разрешение), голубой (компенсирует тёплый оттенок галогенной лампы при фотографировании), жёлтый (отсекает коротковолновую часть спектра), матовый (рассеивает свет для равномерного освещения). Апертурная и полевая диафрагмы настраивают освещение по методу Кёлера: полевая диафрагма ограничивает освещаемую область до размера поля зрения, апертурная контролирует угол освещения и влияет на контраст и разрешающую способность. Все элементы осветительной системы, включая источник света, центрируются — это обязательное условие для критического освещения при металлографических исследованиях.

Монитор MAGUS MCD20 с IPS-матрицей 13,3 дюйма и разрешением 1920x1080 пикселей обеспечивает яркость 400 кд/м² и углы обзора 178°/178° — изображение остаётся контрастным и цветопередача не искажается при взгляде под углом. Частота обновления 60 Гц соответствует кадровой частоте камеры при HDMI-подключении. Монитор устанавливается на откидную подставку или крепится напрямую к камере. Срок службы светодиодной подсветки монитора — 50000 часов.

Кому подойдёт

Микроскоп MAGUS Metal D630 LCD рассчитан на профессиональное применение в лабораториях контроля качества предприятий металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности. Подходит для научно-исследовательских работ в материаловедении: изучение микроструктуры сплавов, анализ дефектов, контроль термообработки, исследование коррозионных процессов. Востребован в технических вузах для подготовки специалистов по материаловедению и металлографии. Наличие двух методов наблюдения (светлое поле и поляризация), инфинити-корригированной оптики и возможности настройки освещения по Кёлеру делает прибор полноценным инструментом для количественной металлографии. Встроенная цифровая система документирования с автономной работой через HDMI упрощает фиксацию результатов без необходимости постоянного подключения к компьютеру. Компактная конструкция штатива позволяет встраивать микроскоп в производственные линии контроля качества и размещать в лабораториях с ограниченным пространством.

Что важно знать заранее

Настройка металлографического микроскопа требует опыта и времени. Освещение по методу Кёлера настраивается последовательной юстировкой полевой и апертурной диафрагм, центрировкой источника света — без правильной настройки изображение будет неравномерно освещено, разрешающая способность снизится. Работа в поляризованном свете требует точной установки поляризатора и анализатора в скрещённое положение и понимания оптических свойств исследуемого материала. Уровень сложности сборки и настройки производителем указан как сложный — прибор предназначен для опытных пользователей и профессионалов.

Галогенная лампа 30 Вт имеет ограниченный ресурс и требует периодической замены. Лампа нагревается при работе — длительные сеансы наблюдения могут вызвать нагрев образца, что критично для термочувствительных материалов. LED-осветители лишены этих недостатков, но в данной модели используется галоген с естественной цветовой температурой, комфортной для визуального наблюдения.

Камера 2 Мпикс формирует изображение Full HD, достаточное для документирования микроструктуры и контроля качества, но для детальных исследований и публикаций могут потребоваться камеры с большим разрешением. Тринокулярная насадка с переключателем 100/0 не позволяет одновременно наблюдать в окуляры и выводить изображение на монитор — нужно переключаться между режимами. Это отличается от делителей светового потока 50/50 или 20/80, где свет распределяется между окулярами и камерой постоянно.

Микроскоп работает только в отражённом свете с непрозрачными образцами. Его нельзя использовать для исследования прозрачных биологических препаратов — для этого требуются приборы проходящего света. Образцы должны быть подготовлены шлифованием, полированием и травлением, что требует дополнительного оборудования и реактивов.

Комплектация

• Цифровая камера MAGUS CHD20 — 2 Мпикс, Sony Exmor/Starvis CMOS, интерфейсы HDMI 1.4 и USB 2.0, разрешение 1920x1080 пикселей, кадровая частота 60 fps (HDMI) и 50 fps (USB), карта памяти SD 32 ГБ, кабели HDMI (1,5 м) и USB 2.0 (2 м), мышь USB, сетевой адаптер 12 В/1 А, USB-флеш-накопитель с драйверами и ПО MAGUS View
• Монитор MAGUS MCD20 — 13,3 дюйма, IPS-матрица, разрешение 1920x1080 пикселей, яркость 400 кд/м², углы обзора 178°/178°, подключение HDMI, откидная подставка
• Штатив с механизмом фокусировки — цельнолитой алюминиевый корпус, коаксиальная фокусировка грубая (с регулировкой жёсткости) и тонкая (0,002 мм), размер основания 300x240 мм

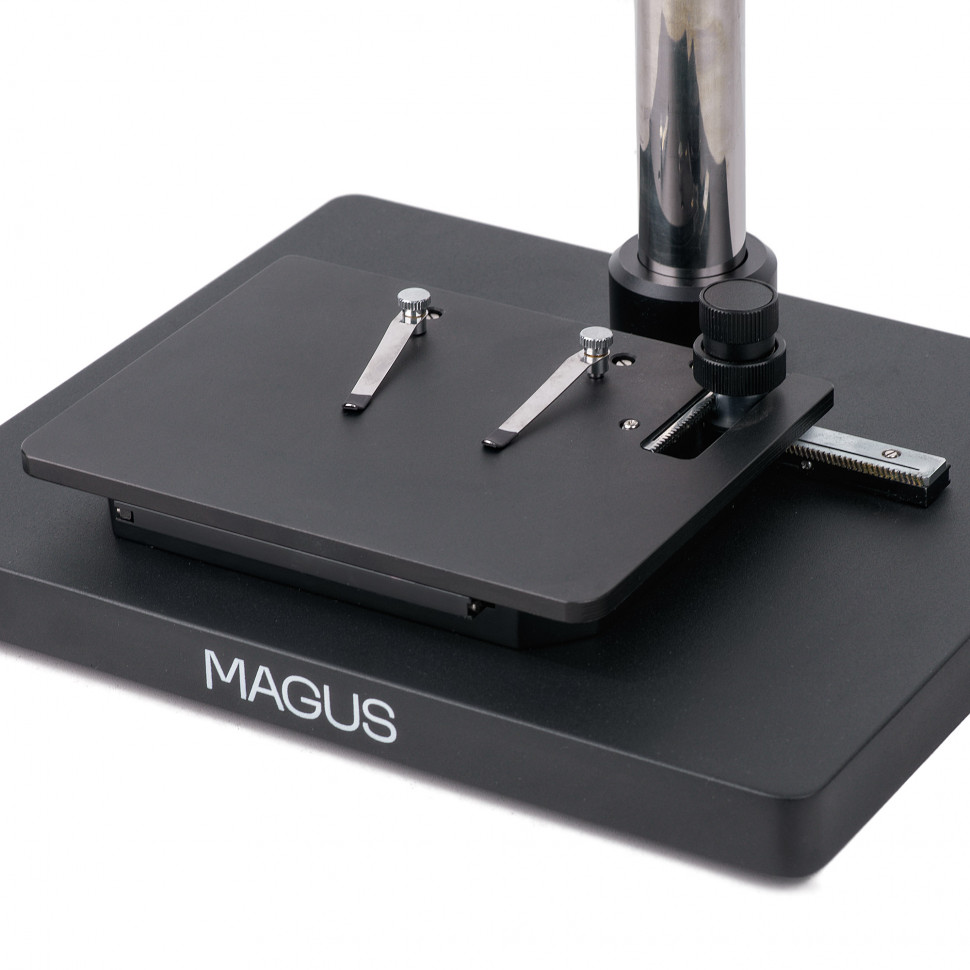

• Двухкоординатный механический столик — размер 185x140 мм, перемещение 35/30 мм
• Револьверное устройство — на 5 объективов, парфокальная высота 45 мм
• Осветитель отражённого света — галогенная лампа 12 В / 30 Вт, регулировка яркости, встроенные апертурная и полевая диафрагмы с центрировкой, встроенный анализатор и съёмный вращающийся поляризатор (0–360°), светофильтры зелёный, голубой, жёлтый, матовый
• Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе, переключатель светового потока 100/0 и 0/100, диаметр окулярной трубки 30 мм, вертикальный канал для камеры
• Объективы планахроматические с коррекцией на бесконечность — PL L5x/0,12 (рабочее расстояние 26,1 мм), PL L10x/0,25 (20,2 мм), PL L20x/0,40 (8,80 мм), PL L50x/0,70 (3,68 мм)
• Окуляры 10x/22 мм — 2 штуки, удалённый зрачок 10 мм
• Адаптер C-mount 1x — для установки камеры в канал визуализации

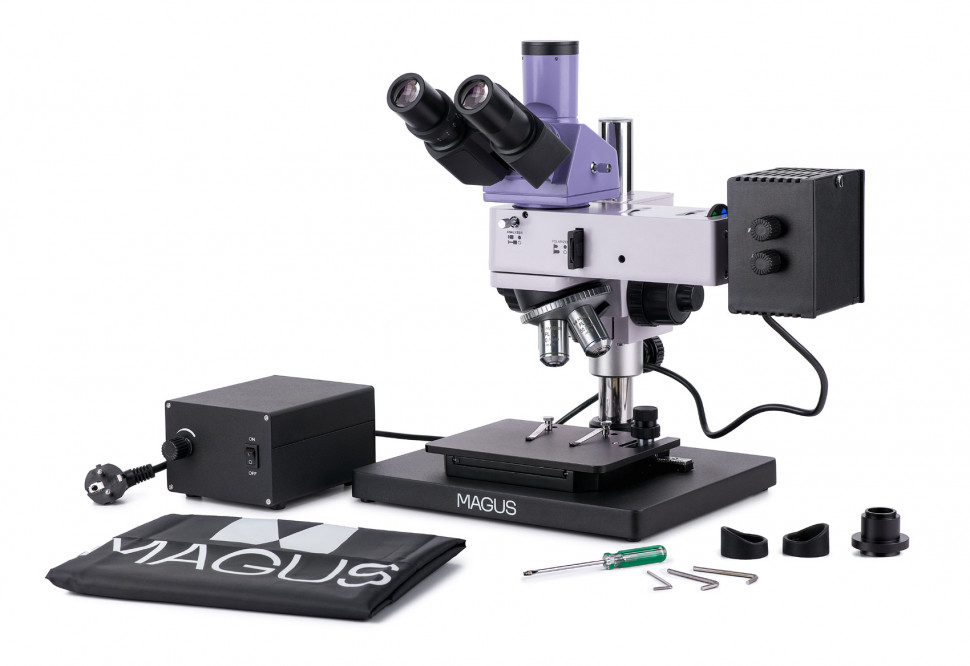

• Блок питания, сетевой шнур, кабель осветителя, ключ-шестигранник, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект полностью готов к работе: четыре объектива перекрывают диапазон увеличений 50–500 крат, камера с монитором обеспечивает документирование, поляризационное устройство и светофильтры входят в комплект. Для старта потребуются только подготовленные металлографические образцы и реактивы для травления.

Рекомендуемые аксессуары

Производитель предлагает дополнительные объективы PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой) для расширения диапазона увеличений и повышения разрешающей способности. Объектив 100x/0,85 с числовой апертурой 0,85 обеспечивает разрешение около 0,4 мкм, но имеет рабочее расстояние всего 0,40 мм — требуется высокая точность фокусировки и идеально плоская поверхность образца.

Окуляры 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм увеличивают диапазон до 2500 крат, но помните об ограничениях полезного увеличения, определяемых числовой апертурой объективов. Окуляр 10x/22 мм со шкалой позволяет проводить измерения размеров структурных элементов напрямую в окуляр — для калибровки шкалы потребуется калибровочный слайд.

Калибровочный слайд — стандартный образец с метрической шкалой или эталонной структурой для калибровки измерительных систем и проверки разрешающей способности микроскопа.

Итог

MAGUS Metal D630 LCD — профессиональный металлографический микроскоп с двумя методами наблюдения (светлое поле и поляризация), инфинити-корригированной планахроматической оптикой и встроенной цифровой системой документирования Full HD. Подходит для контроля качества металлов и сплавов, исследования полупроводниковых материалов, научной работы в материаловедении. Освещение настраивается по методу Кёлера, все элементы осветительной системы центрируются. Камера 2 Мпикс работает автономно через HDMI с выводом на 13,3-дюймовый IPS-монитор без необходимости постоянного подключения к компьютеру. Компактный штатив не ограничивает высоту образцов и позволяет интегрировать микроскоп в производственные линии. Требует опыта настройки и подготовки образцов. Гарантия 5 лет.
