Микроскоп металлографический цифровой MAGUS Metal D600 LCD

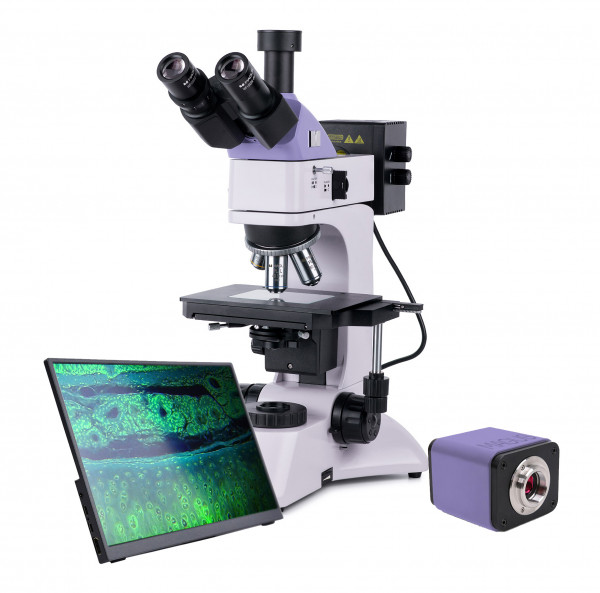

MAGUS Metal D600 LCD — металлографический микроскоп с цифровой системой визуализации Full HD

Металлографический микроскоп MAGUS Metal D600 LCD предназначен для исследования микроструктуры непрозрачных материалов в отраженном свете и полупрозрачных объектов в проходящем свете. Инфинити-корригированная оптическая система, освещение по методу Кёлера, устройство поляризации и встроенная цифровая камера с автономным режимом работы делают прибор универсальным инструментом для лабораторий материаловедения, металлургических предприятий и технических вузов. Двухкоординатный механический столик с нониусными шкалами обеспечивает точную навигацию по образцу и возврат к заданной точке исследования.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Основной режим работы — светлое поле в отраженном свете. Коаксиальное освещение через объектив позволяет исследовать непрозрачные объекты: полированные шлифы металлов и сплавов, структуру полупроводниковых материалов, лакокрасочные покрытия. Образец должен иметь плоскопараллельную подготовку с полированной исследуемой поверхностью — при высоте образца до 20 мм. Диапазон увеличения от 50 до 600 крат охватывает задачи от обзорного анализа макроструктуры до детального изучения микроструктурных составляющих размером менее 1 мкм.

Устройство поляризации (встроенный анализатор и съемный поляризатор с вращением 0–360°) применяется для выявления анизотропных фаз, ориентации зерен, идентификации минералов и неметаллических включений. Поляризованный свет позволяет различать структуры, неразличимые в обычном светлом поле, и определять кристаллографическую ориентацию. Четыре светофильтра (зеленый, голубой, желтый, матовый) корректируют цветовую температуру галогенного освещения при цифровой фиксации и повышают контраст отдельных фаз.

Система проходящего света с конденсором Аббе NA 1,25 служит для исследования полупрозрачных пленок и образцов на фильтрах: проб воздуха, воды, нефтепродуктов. Стеклянная вставка в столик обеспечивает прохождение света снизу. Откидная линза конденсора адаптирует освещение для объективов малого увеличения.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 75×50 мм оснащен нониусными шкалами. Это позволяет фиксировать координаты исследуемых участков и возвращаться к ним при повторных измерениях или документировании серии полей зрения. Коаксиальная фокусировка с грубой подачей 25 мм и тонкой 0,002 мм (2 мкм) обеспечивает точную наводку на резкость при работе с объективами высокой апертуры. Механизмы блокировки и регулировки жесткости грубой фокусировки предотвращают случайное смещение фокальной плоскости во время длительных исследований.

Планахроматические объективы, скорректированные на бесконечность, минимизируют кривизну поля и хроматические аберрации по всему полю зрения. Инфинити-коррекция позволяет встраивать дополнительные оптические элементы (анализатор, светофильтры, делитель светового потока) без потери качества изображения. Числовая апертура объективов от 0,12 (5×) до 0,70 (60×) определяет разрешающую способность системы: при 60× разрешение составляет менее 0,4 мкм, что достаточно для выявления большинства структурных элементов металлов и сплавов.

Область применения

Микроскоп применяется в металлографических лабораториях предприятий металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности для контроля микроструктуры металлов и сплавов, оценки качества термической обработки, выявления дефектов и неметаллических включений. В научно-исследовательских институтах прибор используется для изучения фазовых превращений, структурообразования, исследования новых материалов. В технических вузах MAGUS Metal D600 LCD служит инструментом для практических занятий по материаловедению, металлографии и контролю качества.

Конструкция и технологии

Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность юстировки оптической системы. Тринокулярная насадка Зидентопф с углом наклона 30° имеет вертикальный тубус для цифровой камеры и переключатель светового потока 100/0 — 0/100. В режиме 100/0 весь свет направляется на камеру для цифровой съемки; в режиме 0/100 — на окулярные тубусы для визуального наблюдения. Диоптрийная коррекция ±5 D на левом тубусе компенсирует индивидуальные различия зрения оператора. Межзрачковое расстояние регулируется в диапазоне 48–75 мм.

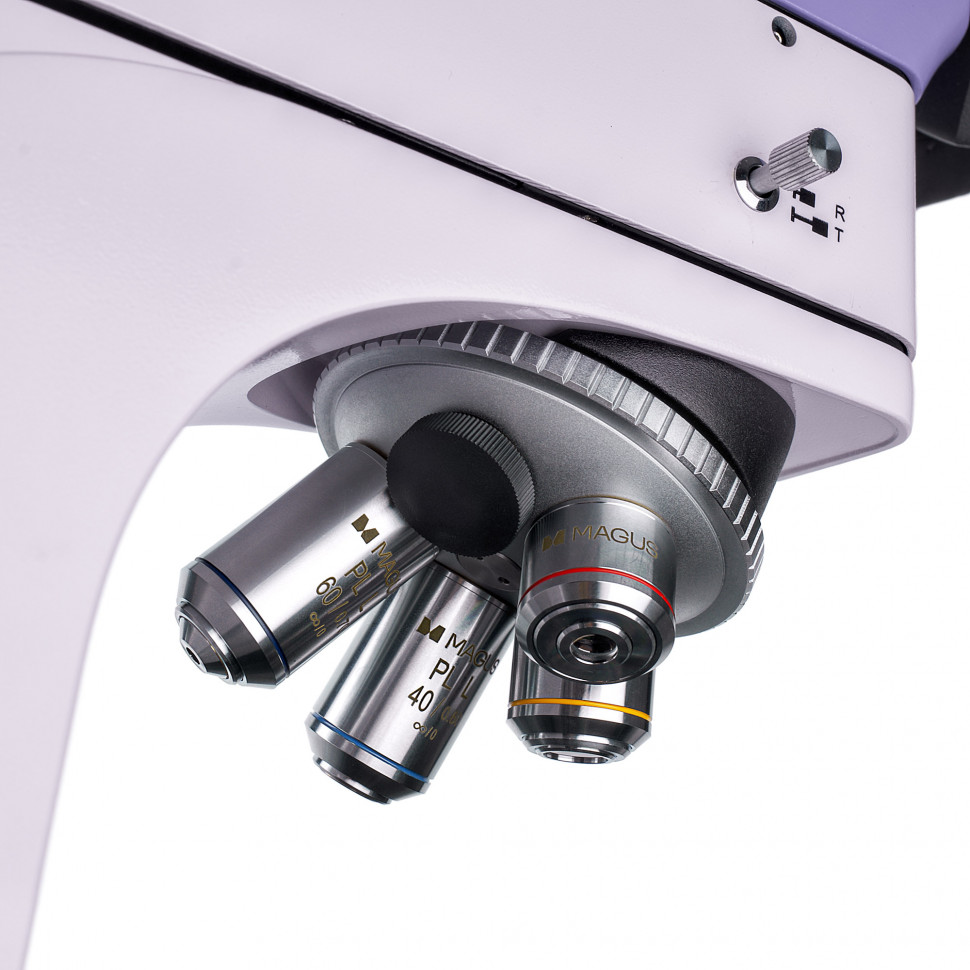

Револьверное устройство на 5 объективов развернуто от наблюдателя: свободное пространство над столиком позволяет видеть объектив, введенный в ход лучей, и работать с образцами без помех. Одно гнездо револьвера остается свободным — оно служит для настройки положения лампы осветителя отраженного света и может использоваться для установки дополнительного объектива.

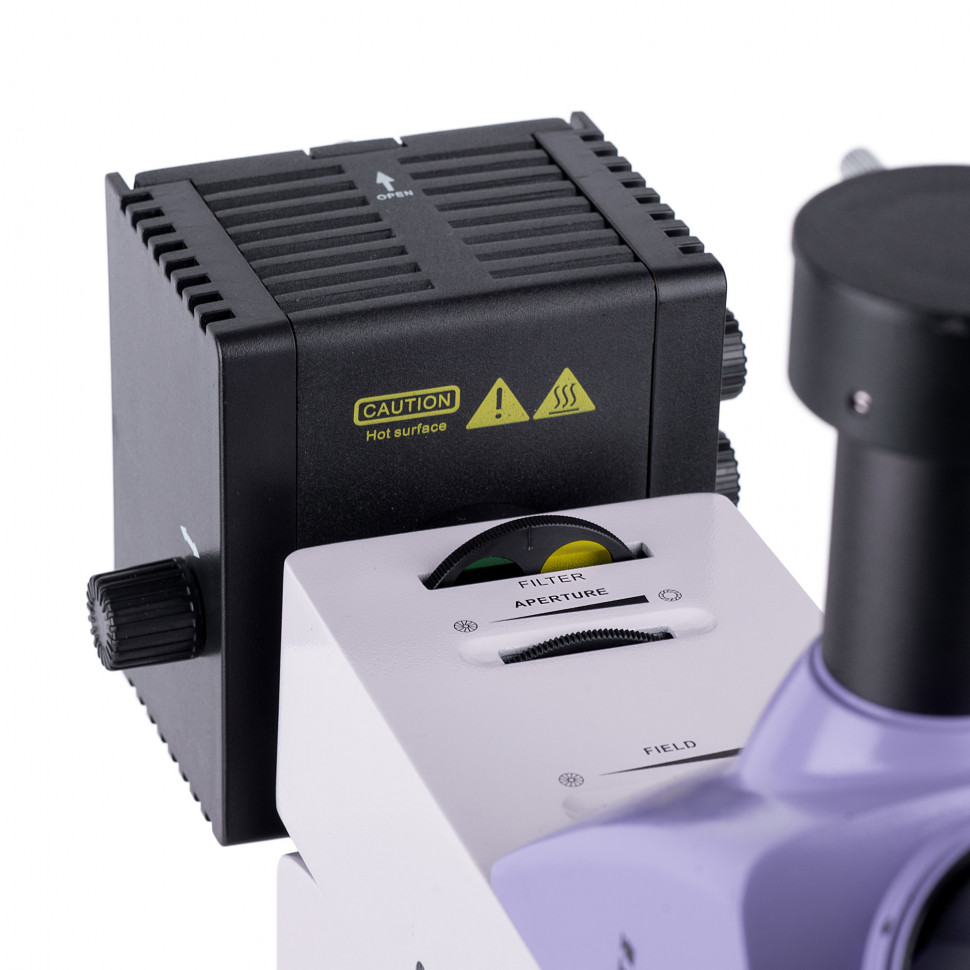

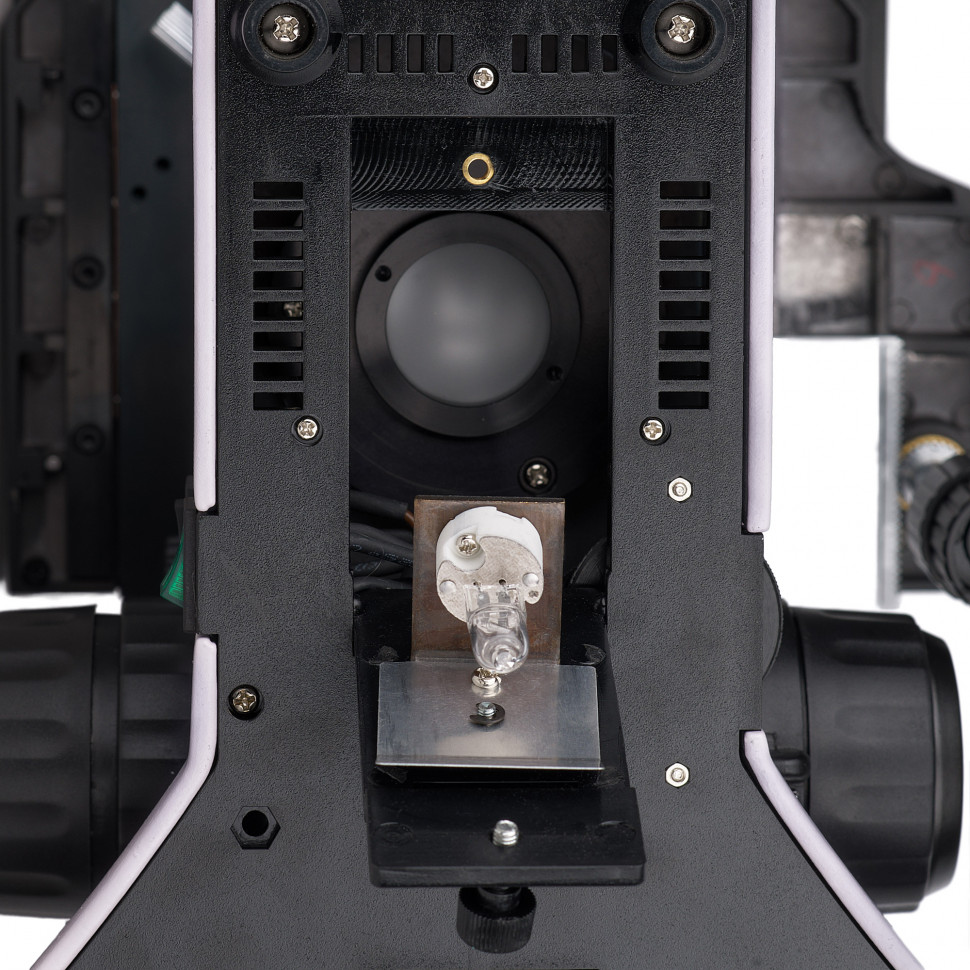

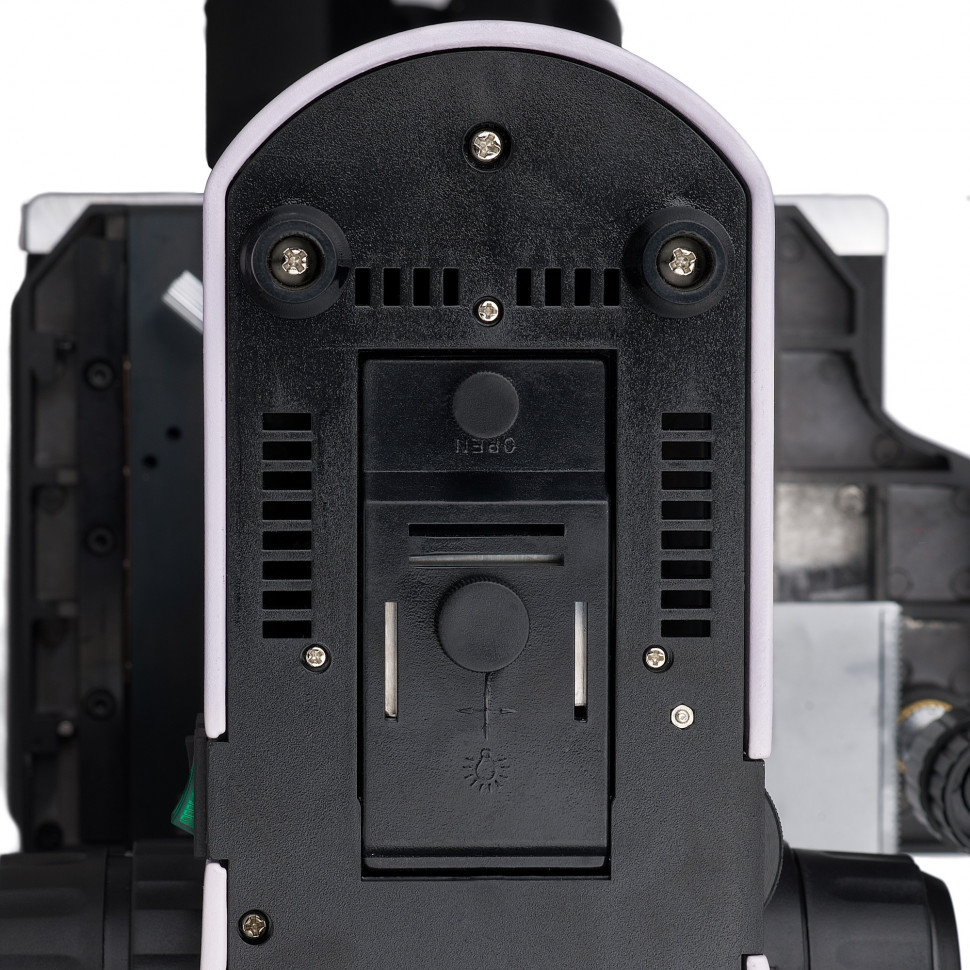

Осветительная система отраженного света реализует освещение по методу Кёлера: апертурная и полевая диафрагмы, а также источник света центрируются. Это обеспечивает равномерную яркость поля зрения и контрастное изображение без бликов и ложных структур. Галогенная лампа 12 В/30 Вт создает освещение комфортной для глаз цветовой температуры и достаточной интенсивности для работы с объективами до 60× в светлом поле и поляризованном свете. Регулировка яркости адаптирует освещение к чувствительности камеры и характеру образца.

Цифровая камера MAGUS CHD20 оснащена сенсором Sony Exmor/Starvis CMOS размером 1/2" (7,2×4,05 мм) с разрешением 2 Мпикс (1920×1080 пикселей) и размером пикселя 3,75 мкм. Технология обратной засветки и мозаичные цветные фильтры R, G, B обеспечивают высокую светочувствительность (1175 мВ при выдержке 1/30 с) и низкий уровень шума (0,15 мВ при 1/30 с). Встроенный ИК-фильтр ограничивает спектральный диапазон 380–650 нм, предотвращая искажения цветопередачи. Время выдержки регулируется от 0,04 мс до 1000 мс — это позволяет адаптировать съемку к яркости освещения и светоотражающим свойствам образца.

Камера работает в двух режимах. В автономном режиме через интерфейс HDMI 1.4 она подключается напрямую к монитору и выводит изображение в реальном времени с частотой 60 кадров в секунду без компьютера и установки программного обеспечения. Высокая частота кадров обеспечивает плавное отображение при перемещении препарата и фокусировке, без запаздывания и разрывов между кадрами. Встроенное программное обеспечение позволяет фотографировать и записывать видео на карту памяти SD (до 32 ГБ) с использованием USB-мыши. В режиме подключения к компьютеру через USB 2.0 доступно программное обеспечение MAGUS View с функциями редактирования, измерения линейных и угловых размеров, вывода изображения на внешний экран.

Монитор MAGUS MCD20 с диагональю 13,3 дюйма и разрешением 1920×1080 Full HD использует IPS-матрицу с углами обзора 178/178°. Широкие углы обзора сохраняют корректную цветопередачу при взгляде на экран под углом — это удобно при групповой работе и демонстрации результатов. Яркость 400 кд/м², контрастность 1000:1 и частота обновления 60 Гц обеспечивают комфортное восприятие изображения при длительной работе. Монитор устанавливается на стол или крепится напрямую к камере или штативу.

Кому подойдет

MAGUS Metal D600 LCD ориентирован на специалистов металлографических лабораторий, материаловедов, инженеров по контролю качества, научных сотрудников и преподавателей технических вузов. Прибор требует профессиональной подготовки образцов — изготовления плоскопараллельных полированных шлифов, травления структуры, работы с поляризованным светом. Настройка освещения по методу Кёлера, центрировка элементов осветительной системы, работа с координатным столиком и выбор оптимального режима наблюдения требуют опыта и понимания принципов оптической микроскопии. Уровень сложности сборки и настройки указан как сложный — это не универсальный прибор для начинающих пользователей.

Встроенная цифровая система визуализации делает микроскоп подходящим для лабораторий, где важна документация исследований, создание отчетов с фото- и видеоматериалами, демонстрация результатов группе специалистов или учащихся. Автономный режим работы через HDMI исключает зависимость от компьютера и упрощает организацию рабочего места.

Что важно знать заранее

Разрешение камеры 2 Мпикс (1920×1080) определяет детализацию изображения на экране и при фото-видеофиксации. Оптическая разрешающая способность объективов выше, чем может передать эта камера: при визуальном наблюдении через окуляры видны более мелкие детали, чем на экране монитора. Для задач, требующих максимальной детализации цифрового изображения, следует учитывать это ограничение.

Галогенное освещение мощностью 30 Вт создает комфортную цветовую температуру, но срок службы галогенных ламп ограничен и требует периодической замены. Светофильтры помогают корректировать цветовую температуру при цифровой съемке.

Максимальная высота образца — 20 мм. Образец должен иметь плоскопараллельную геометрию: опорная поверхность, которой он устанавливается на столик, и исследуемая поверхность должны быть параллельны. Исследуемая поверхность непрозрачных образцов требует полировки или протравливания для выявления микроструктуры.

Рабочее расстояние объективов уменьшается с ростом увеличения: от 26,1 мм у объектива 5× до 2,08 мм у объектива 60×. При работе с высокоапертурными объективами требуется аккуратность во избежание контакта фронтальной линзы объектива с образцом.

Система рассчитана на работу в диапазоне температур от –15 до +55 °С (микроскоп) и от –10 до +50 °С (камера), диапазон рабочей влажности камеры 30–80%, монитора 10–90%. При эксплуатации вне этих условий возможны изменения характеристик оптики и электроники.

Комплектация

• Цифровая камера MAGUS CHD20 — сенсор Sony Exmor/Starvis CMOS 2 Мпикс, разрешение 1920×1080, интерфейсы HDMI и USB 2.0, автономный режим работы, частота 60 кадров в секунду через HDMI. В комплект камеры входят кабели HDMI (1,5 м) и USB 2.0 (2 м), USB-мышь, карта памяти SD 32 ГБ, сетевой адаптер 12 В/1 А, USB-флеш-накопитель с драйверами и программным обеспечением MAGUS View, инструкция и гарантийный талон.
• Монитор MAGUS MCD20 — 13,3 дюйма, IPS-матрица, разрешение 1920×1080 Full HD, углы обзора 178/178°, яркость 400 кд/м², подключение по HDMI.
• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, системой проходящего света с конденсором Аббе NA 1,25, коаксиальной фокусировкой (грубая 25 мм, тонкая 0,002 мм), двухкоординатным механическим столиком 210×140 мм с перемещением 75×50 мм, револьвером на 5 объективов.
• Осветитель отраженного света — насадка с галогенной лампой 12 В/30 Вт, апертурной и полевой диафрагмами, встроенным анализатором и съемным поляризатором, набором светофильтров.
• Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, переключатель светового потока 100/0 – 0/100, диоптрийная коррекция ±5 D на левом тубусе, регулировка межзрачкового расстояния 48–75 мм.
• Объективы-планахроматы, скорректированные на бесконечность — PL L5×/0,12 WD 26,1 мм, PL L10×/0,25 WD 20,2 мм, PL L40×/0,60 WD 3,98 мм, PL L60×/0,70 WD 2,08 мм. Парфокальная высота 45 мм.
• Окуляры 10×/22 мм с удаленным зрачком 10 мм — 2 шт., диаметр окулярной трубки 30 мм.
• Адаптер C-mount 1× — для установки камеры в вертикальный тубус насадки.
• Прозрачная вставка в столик — для работы в проходящем свете с полупрозрачными объектами.
• Сетевой шнур питания микроскопа, кабель осветителя отраженного света, ключ-шестигранник, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект включает все необходимое для начала работы: микроскоп, цифровую камеру с принадлежностями, монитор, четыре объектива, два окуляра, адаптер крепления камеры. Дополнительно потребуются расходные материалы для подготовки шлифов: абразивные материалы для полировки, реактивы для травления, предметные стекла при работе в проходящем свете.

Рекомендуемые аксессуары

Опциональные окуляры 12,5×, 15×, 20×, 25× расширяют диапазон увеличения до 1250 крат (при максимальном объективе 50×, если он приобретен отдельно) и выше. Для работы с мелкими структурными элементами полезны объективы PL L20×/0,40 WD 8,80 мм, PL L50×/0,70 WD 3,68 мм, PL L80×/0,80 WD 1,25 мм, PL L100×/0,85 WD 0,40 мм — они заполняют промежутки в ряду увеличений и обеспечивают итоговое увеличение до 2500 крат. Объектив 100× работает без иммерсии (сухой) при рабочем расстоянии 0,40 мм.

Калибровочный слайд необходим для калибровки измерительных функций программного обеспечения MAGUS View и проверки точности измерений линейных размеров структурных элементов. Окуляр 10×/22 мм со шкалой позволяет проводить измерения непосредственно при визуальном наблюдении без использования камеры.

Итог

MAGUS Metal D600 LCD — специализированный металлографический микроскоп профессионального уровня с интегрированной цифровой системой визуализации Full HD. Инфинити-корригированная планахроматическая оптика, освещение по методу Кёлера, устройство поляризации и комбинированная система освещения (отраженный и проходящий свет) обеспечивают универсальность применения в металлографии, материаловедении и контроле качества. Автономный режим работы камеры через HDMI, встроенный монитор IPS и высокая частота кадров делают прибор удобным инструментом для документации исследований и групповой работы. Двухкоординатный механический столик, тонкая фокусировка 2 мкм и жесткая конструкция обеспечивают точность и повторяемость измерений. Прибор требует профессиональной подготовки образцов и опыта работы с исследовательской микроскопией.
