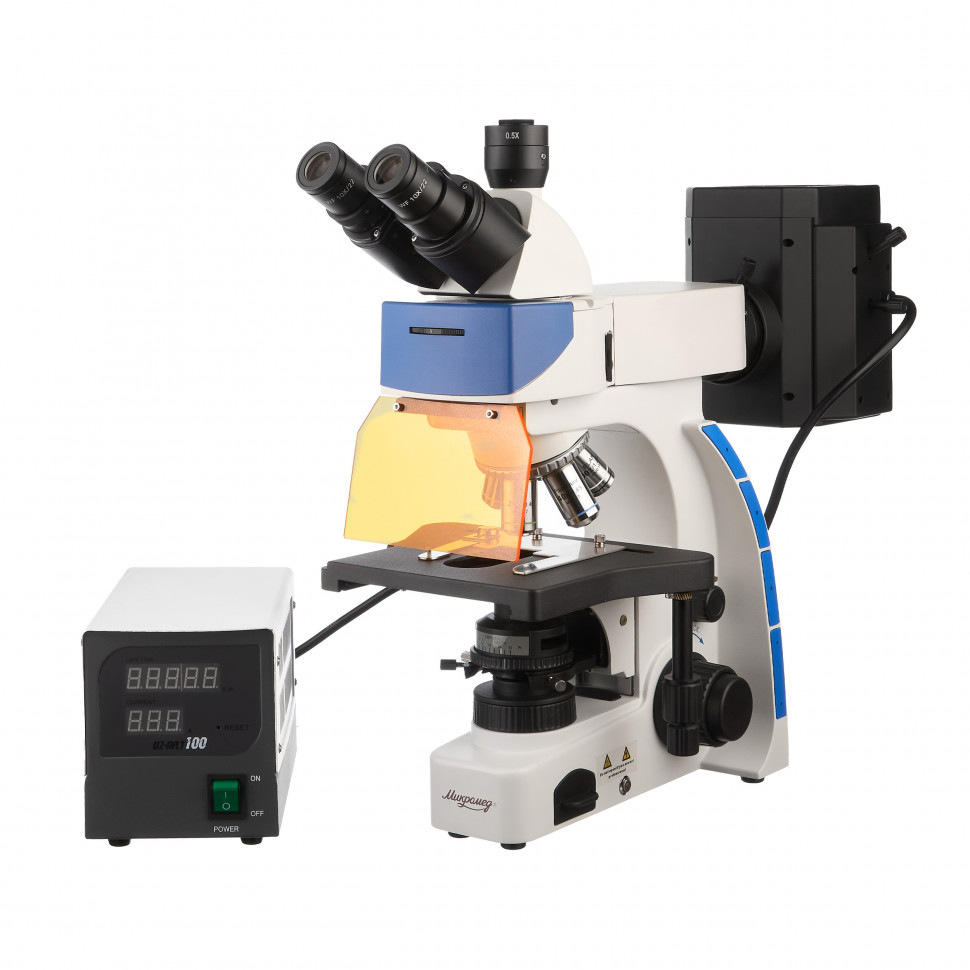

Микроскоп биологический Микромед 3 (вариант ЛЮМ 4 РТ) тринокулярный

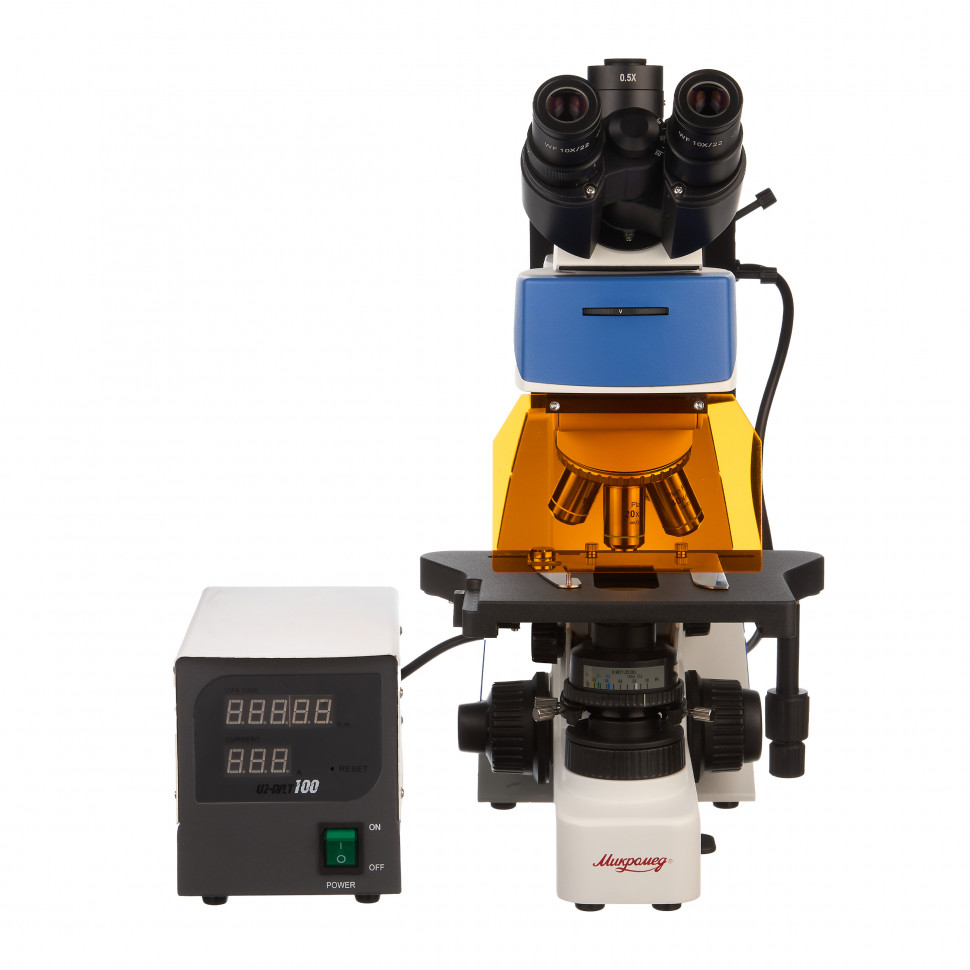

Микромед 3 (ЛЮМ 4 РТ) — лабораторный микроскоп с флуоресцентной насадкой и четырьмя спектральными блоками

Микроскоп биологический Микромед 3 (вариант ЛЮМ 4 РТ) — прямой тринокулярный микроскоп с увеличением 40x–1000x для исследований в проходящем свете по методу светлого поля и в отражённом свете при возбуждении видимой люминесценции. Оптическая система скорректирована на бесконечность, в комплект входят планахроматические объективы и флюоритовый объектив Plan Fluor 40x/0.85, флуоресцентная насадка с ртутной лампой 100 Вт и четырьмя спектральными блоками для работы с флюорохромами DAPI, FITC, TRITC и GFP. Конструкция включает координатный столик с нониусом, конденсор Аббе с числовой апертурой до 1.25 при иммерсии и два независимых источника проходящего света — галогенную лампу 30 Вт или светодиод 5 Вт с быстрой заменой блока.

Методы наблюдения и что они дают

Светлое поле в проходящем свете Кёлера

Микроскоп использует осветительную систему Кёлера с полевой и апертурной ирисовыми диафрагмами, что обеспечивает равномерное освещение поля зрения, высокий контраст и полную реализацию разрешающей способности планахроматических объективов. Конденсор Аббе иммерсионный с числовой апертурой 0.9 в сухом варианте и 1.25 при работе с иммерсионным маслом позволяет согласовать апертуру с объективом 100x/1.25 oil и достичь разрешения около 0.27 мкм в зелёном свете, что достаточно для визуализации бактерий, структуры клеток, тканевых срезов и внутриклеточных включений. Подготовка образцов требует тонких прозрачных препаратов на предметных стёклах — проходящий свет пропускается через объект, окрашивание классическими красителями усиливает контраст.

Флуоресцентная микроскопия в эпи-освещении

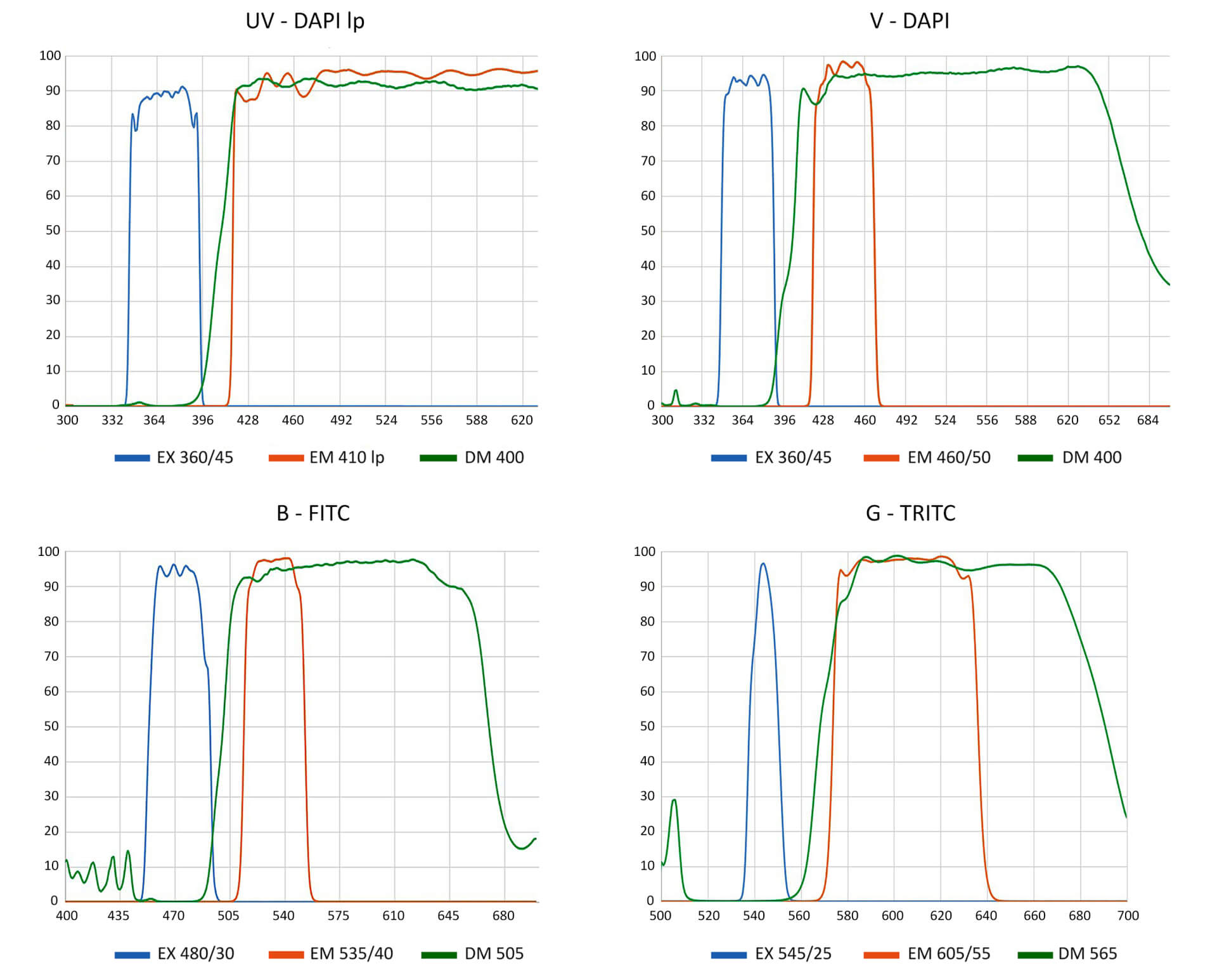

Насадка EPI люминесцентная с ртутной лампой 100 Вт и поворотным диском спектральных блоков позволяет проводить исследования в четырёх спектральных областях возбуждения: ультрафиолетовой (UV, 360 нм, эмиссия 410 нм), фиолетовой (V, 360 нм, эмиссия 460 нм), синей (B, 480 нм, эмиссия 535 нм) и зелёной (G, 545 нм, эмиссия 605 нм). Каждый блок содержит светофильтр возбуждения, дихроичное зеркало и запирающий фильтр, рассчитанные на конкретный флюорохром. Свет возбуждения через дихроичное зеркало направляется через объектив на препарат, вторичное излучение объекта проходит обратно через объектив и зеркало, запирающий фильтр отсекает остаточный свет возбуждения, и наблюдатель видит только флуоресценцию образца.

Четыре спектральных блока покрывают все основные группы флюорохромов: DAPI и DAPI-L для окрашивания ДНК и ядер клеток, FITC для иммунофлуоресцентного выявления белков и антигенов, GFP для визуализации экспрессии генов, TRITC и CY3 для многоканальной флуоресценции и совместного окрашивания. Это позволяет обнаруживать микобактерии туберкулеза, идентифицировать вирусы, выявлять внутриклеточные патогены, определять локализацию белков в тканях и клетках без предварительного окрашивания классическими красителями — флуоресцентное мечение даёт высокую специфичность и контраст даже при низкой концентрации целевых молекул.

Инфинити-корригированная оптика

Оптическая схема микроскопа скорректирована на бесконечность: объективы формируют параллельный пучок лучей, который затем фокусируется тубусной линзой. Это позволяет встраивать в оптический путь дополнительные модули — дихроичные блоки флуоресценции, светоделители, фильтры — без внесения аберраций и потери качества изображения. Планахроматические объективы исправлены по кривизне поля и сферической аберрации, дают плоское изображение с одинаковой резкостью от центра до края поля зрения, хроматизм скорректирован для двух длин волн. Флюоритовый объектив Plan Fluor 40x/0.85 рассчитан на работу во всех спектральных диапазонах люминесценции и в проходящем свете, обеспечивает низкую собственную флуоресценцию оптических элементов, что критично для слабосветящихся образцов. Антигрибковое покрытие всех оптических деталей обеспечивает долговечность при работе в биологических лабораториях с повышенной влажностью.

Точность и повторяемость

Координатный столик с нониусом

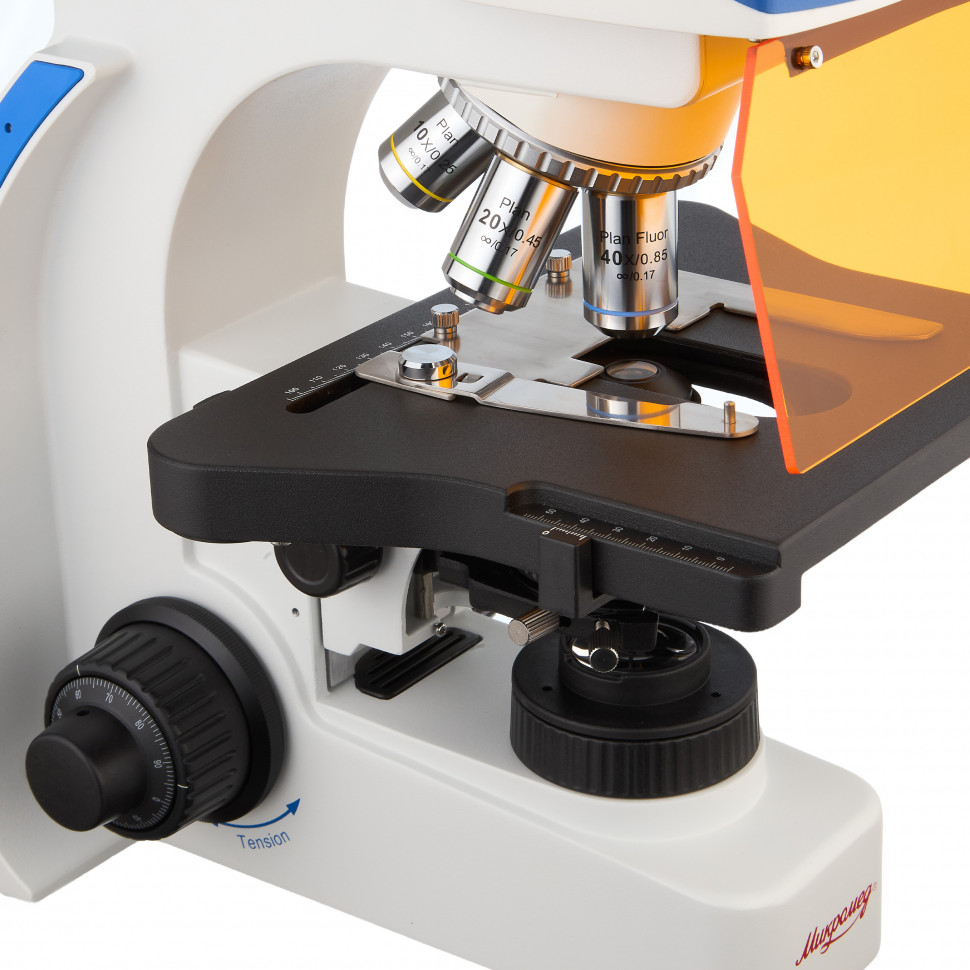

Механический двухкоординатный предметный столик размером 185×177 мм перемещает препарат в диапазоне 75×50 мм с помощью коаксиальных рукояток. Позиционирование контролируется по шкалам с ценой деления 1 мм, снабжённым нониусами для повышения точности отсчёта. Конструкция столика без выступающей зубчатой рейки X снижает риск зацепления руками при работе и повреждения механизма. Съёмный препаратодержатель позволяет быстро заменять образцы, что важно при работе с серийными исследованиями или документированием нескольких участков одного препарата — координаты можно записать и вернуться к той же области для повторного анализа или съёмки в другом режиме освещения.

Прецизионный механизм фокусировки

Фокусировка осуществляется вертикальным перемещением предметного столика в диапазоне 12 мм с помощью коаксиальных рукояток грубой и тонкой наводки. Цена деления тонкой фокусировки 1 мкм, ход на один оборот рукоятки 0.1 мм — это обеспечивает точную установку фокальной плоскости при работе с объективами высокой апертуры, у которых глубина резкости составляет единицы микрометров. Механизм имеет регулятор усилия хода и блокировку грубой фокусировки, что предотвращает случайное смещение фокуса при переключении объективов или замене препаратов. Зубчато-реечная конструкция с демпфированными направляющими исключает люфты и обеспечивает плавность хода.

Область применения

Микроскоп Микромед 3 (вариант ЛЮМ 4 РТ) предназначен для клинической лабораторной диагностики, бактериологии, вирусологии, микробиологии, цитологии и гистологии. Флуоресцентная насадка с четырьмя спектральными блоками позволяет проводить иммунофлуоресцентные исследования для выявления возбудителей инфекций, идентификации антигенов и антител, обнаружения микобактерий туберкулеза методом люминесцентной микроскопии, определения локализации белков в клетках и тканях. Возможность работы в проходящем свете по методу светлого поля с освещением Кёлера делает микроскоп универсальным инструментом для морфологических исследований окрашенных гистологических и цитологических препаратов.

Микроскоп применяется в службах ветеринарного и санитарно-эпидемиологического контроля для экспресс-диагностики заболеваний и выявления скрытых инфекций, в контроле качества пищевых продуктов, в научно-исследовательских учреждениях для изучения клеточной биологии, экспрессии генов с использованием флуоресцентных белков, в высших учебных заведениях для подготовки специалистов в области микробиологии и лабораторной диагностики. Тринокулярная конструкция с делением светового потока 20:80 обеспечивает одновременное визуальное наблюдение через окуляры и вывод изображения на камеру без переключения, что критично для документирования результатов исследований.

Конструкция и технологии

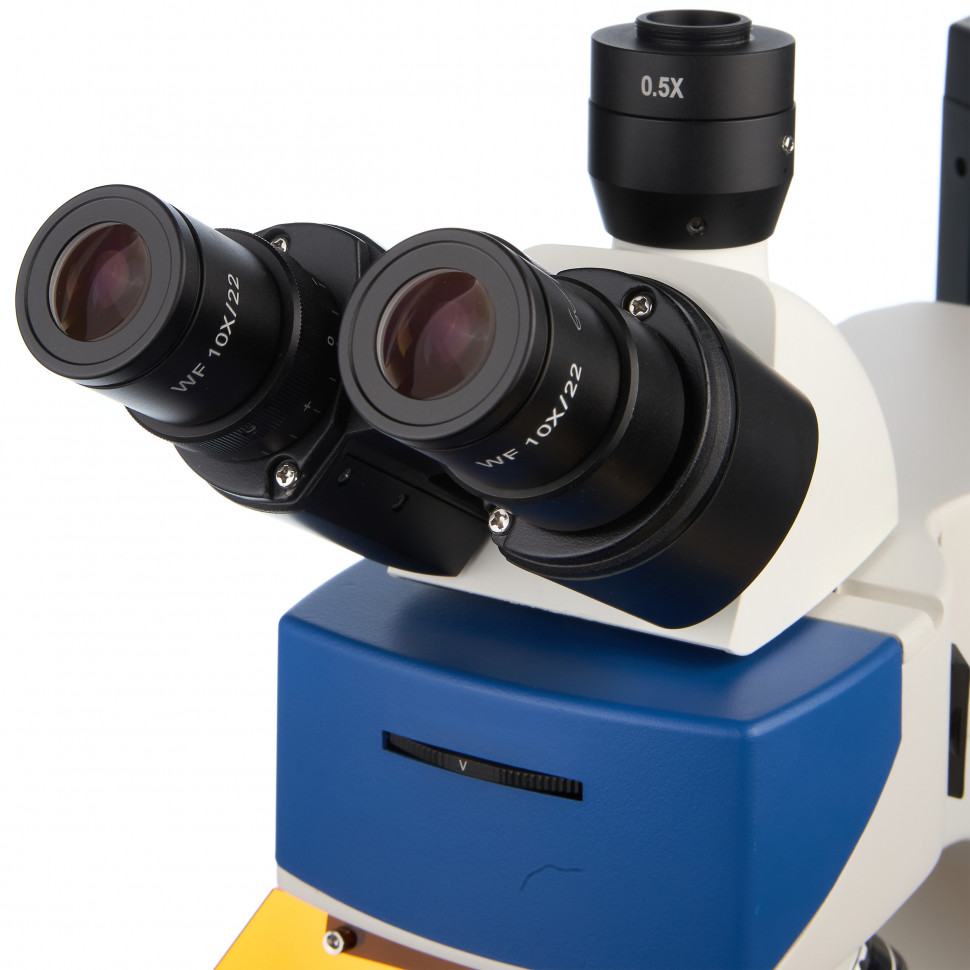

Тринокулярная насадка Зидентопфа с наклоном окулярных тубусов 30° поворачивается на 360° и имеет встроенный светоделитель с распределением потока 20% на визуальный канал и 80% на камеру. Это обеспечивает достаточную яркость в окулярах для комфортного наблюдения и высокую интенсивность света на сенсоре камеры для записи качественных изображений слабосветящихся флуоресцентных препаратов. Левый окулярный тубус снабжён механизмом диоптрийной настройки ±5 дптр для компенсации аметропии, регулировка межзрачкового расстояния в пределах 50–75 мм осуществляется разворотом тубусов без потери фокусировки. Вертикальный тубус визуализации имеет резьбовое крепление C-mount, в комплект входит адаптер 0.5x для согласования размера изображения с сенсором камеры 1/2.5"–1/3", дополнительно доступны адаптеры 0.25x, 0.65x, 1x и для зеркальных камер Canon и Nikon.

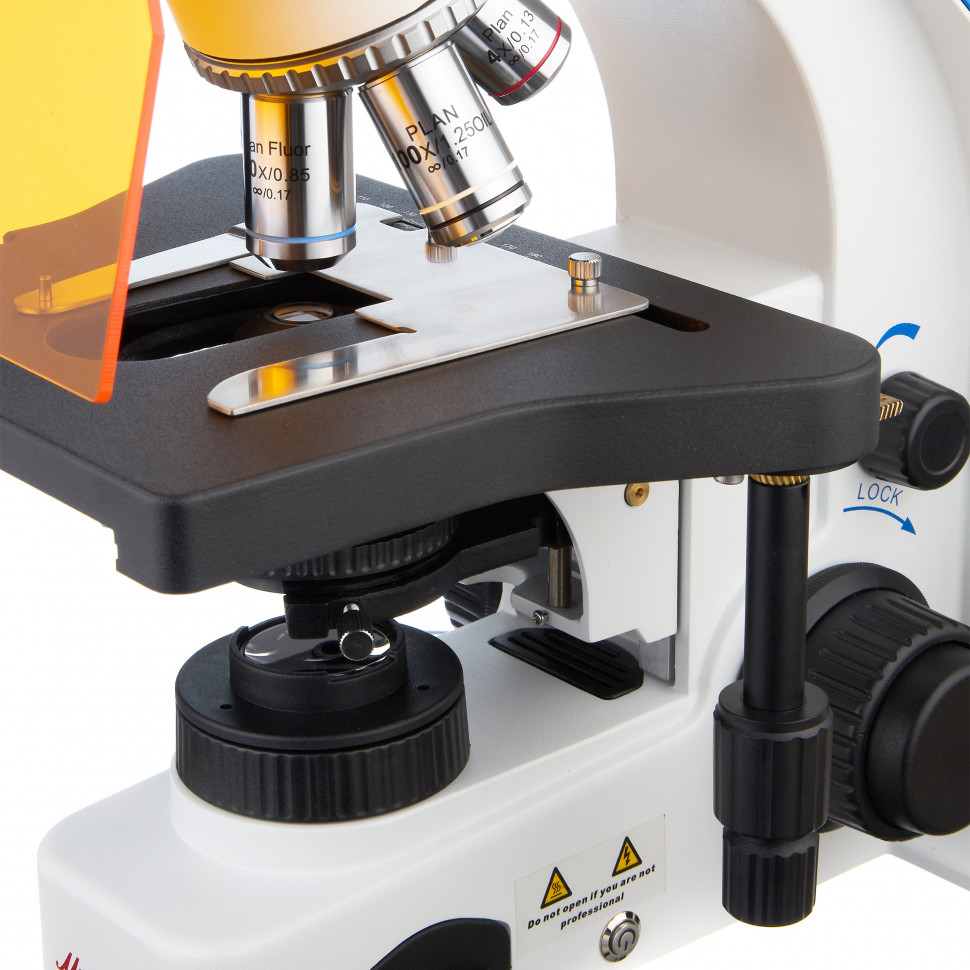

Револьверное устройство на 5 гнёзд повёрнуто от наблюдателя, объективы имеют парфокальную высоту 45 мм и посадочный диаметр 30 мм. В базовый комплект входят планахроматические объективы Plan 4x/0.13, Plan 10x/0.25, Plan 20x/0.45, Plan 100x/1.25 oil и флюоритовый объектив Plan Fluor 40x/0.85, последние два подпружинены для защиты фронтальной линзы при касании препарата. Объектив 100x требует иммерсионного масла между фронтальной линзой и покровным стеклом для достижения числовой апертуры 1.25 и максимального разрешения. Окуляры WF 10x/22 мм с удалённым выходным зрачком в комплекте, дополнительно доступны окуляры WF 5x, WF 16x и окуляр со шкалой для измерений.

Микроскоп имеет два независимых источника проходящего света, смена осуществляется заменой вставного блока в основании: светодиод 5 Вт с цветовой температурой 4500–5000°К «теплого белого» спектра или галогенная лампа 30 Вт/12 В. Оба источника имеют плавную регулировку яркости 0–100% и систему индикации «Менеджер света» — светодиодная линейка на штативе показывает установленный уровень яркости 20, 40, 60, 80, 100%. Питание от сетевого адаптера 12 В / 30 Вт. Ртутная лампа 100 Вт фонаря люминесценции питается от выносного блока с отдельными кабелями.

Станина и штатив изготовлены методом литья под давлением из алюминиевого сплава, покрытие имеет антистатические свойства. Конструкция полностью металлическая, что обеспечивает стабильность оптической системы, точность механических узлов и долговечность. Габаритные размеры без блока питания 250×490×640 мм, масса 10 кг.

Кому подойдет

Микроскоп Микромед 3 (вариант ЛЮМ 4 РТ) рассчитан на специалистов клинико-диагностических, бактериологических, вирусологических лабораторий, научных сотрудников биологических и медицинских научно-исследовательских учреждений, работающих с флуоресцентными методами исследования. Модель требует владения техникой приготовления препаратов, навыков настройки освещения Кёлера, понимания принципов работы с иммерсионными объективами и флюорохромами. Наличие четырёх спектральных блоков для DAPI, FITC, TRITC и GFP делает микроскоп универсальным инструментом для иммунофлуоресценции, люминесцентной бактериоскопии, исследований экспрессии генов с флуоресцентными белками. Тринокулярная конструкция с постоянным доступом к цифровому каналу подходит для лабораторий, где требуется документирование каждого исследования.

Что важно знать заранее

Ртутная лампа 100 Вт требует времени на поджиг и разогрев до рабочего режима, имеет ограниченный ресурс и требует замены согласно рекомендациям производителя. Нефлюоресцирующее иммерсионное масло необходимо для работы с объективом 100x при люминесцентных исследованиях — обычное иммерсионное масло даёт собственную флуоресценцию, снижающую контраст слабосветящихся объектов. Флуоресцентные исследования требуют препаратов, окрашенных специфическими флюорохромами, методика окрашивания зависит от задачи и типа образца. Проходящий свет для светлого поля требует тонких прозрачных препаратов на предметных стёклах толщиной 1.0–1.2 мм с покровным стеклом 0.17 мм, на которое рассчитаны объективы.

Микроскоп допускает расширение методов наблюдения установкой дополнительных слайдеров и конденсоров для тёмного поля, турельного устройства и фазовых слайдеров для фазового контраста, поляризатора и анализатора для простой поляризации — эти аксессуары приобретаются отдельно и превращают микроскоп в многофункциональную исследовательскую систему. Камера в базовый комплект не входит, выбор модели зависит от требований к разрешению, чувствительности и скорости записи — для флуоресценции критична высокая чувствительность сенсора.

Комплектация

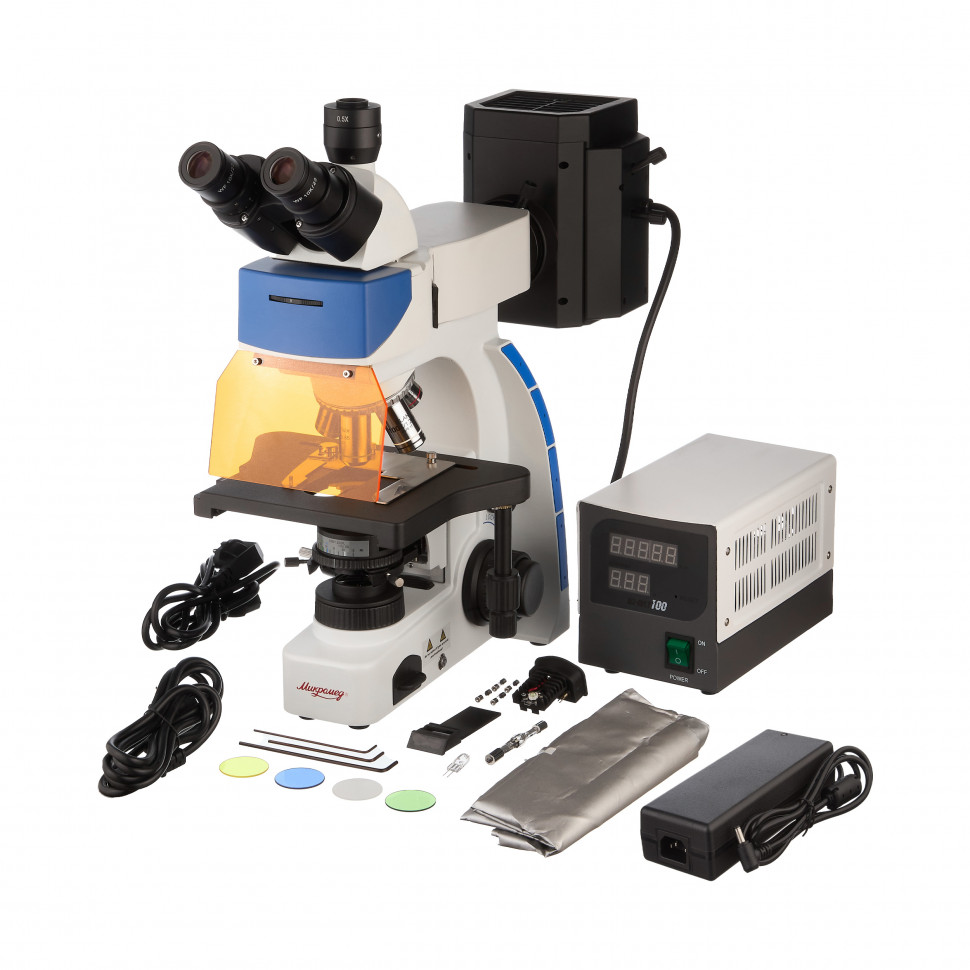

• Штатив с основанием — литой алюминиевый, встроенный осветитель проходящего света, револьверное устройство на 5 гнёзд, механизм коаксиальной фокусировки с регулятором усилия и блокировкой, система индикации яркости «Менеджер света»
• Насадка тринокулярная ICO Infinitive — поворотная на 360°, наклон тубусов 30°, деление светового потока 20:80, диоптрийная настройка левого тубуса ±5 дптр, межзрачковое расстояние 50–75 мм
• Насадка EPI люминесцентная — фонарь с ртутной лампой 100 Вт, зеркало, коллектор, полевая и апертурная диафрагмы, поворотный диск с четырьмя спектральными блоками UV, V, B, G и позицией для отражённого света, выносной блок питания с кабелями

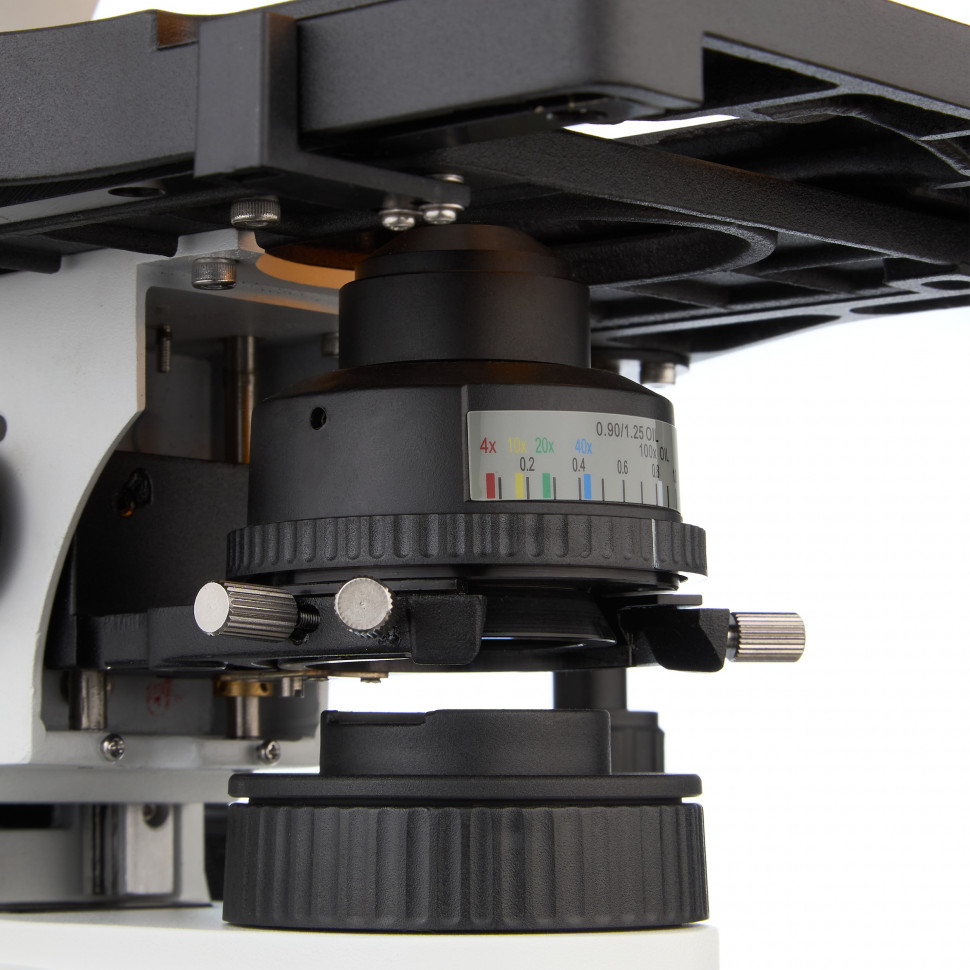

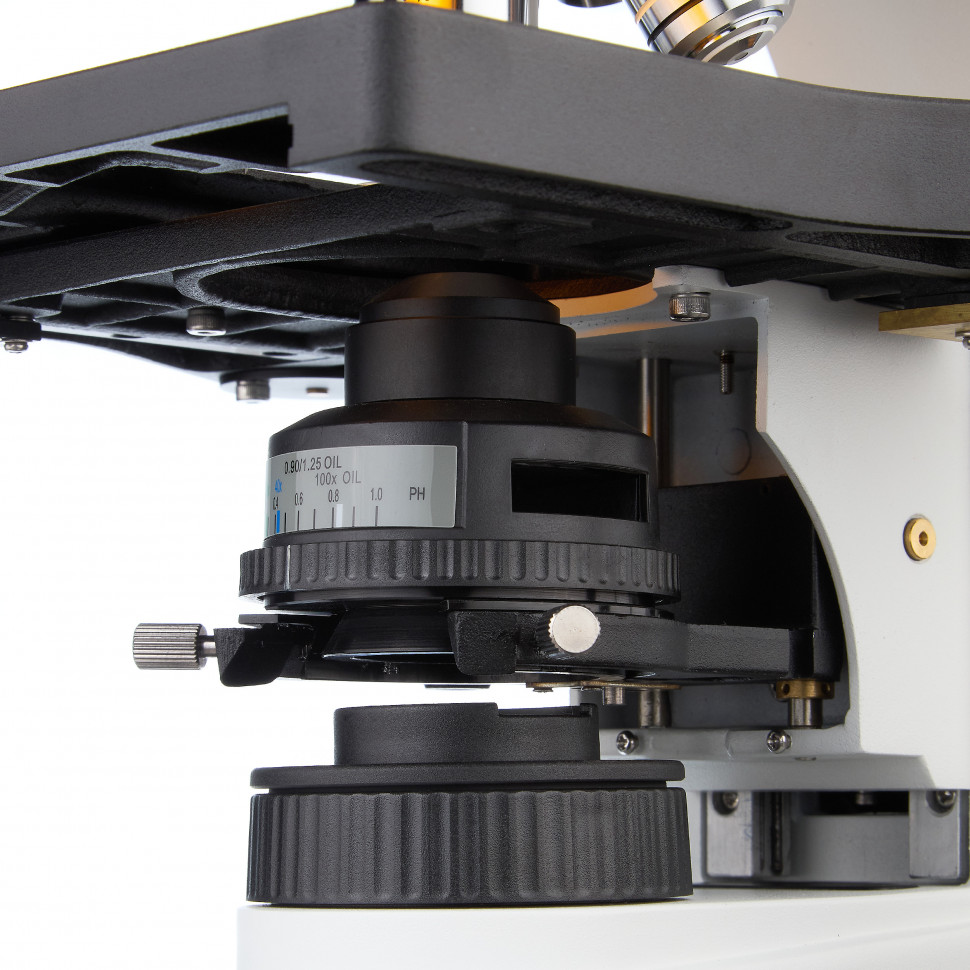

• Конденсор Аббе иммерсионный — центрируемый, регулировка по высоте 21.5 мм, N.A.= 0.9/1.25 oil, ирисовая апертурная диафрагма, слот для слайдеров тёмного поля и фазового контраста, держатель светофильтров
• Столик предметный механический — 185×177 мм, безреечная конструкция, диапазон перемещения препарата 75×50 мм, коаксиальные рукоятки, шкалы с нониусом (цена деления 1 мм), съёмный пружинный препаратодержатель
• Объективы — Plan 4x/0.13, Plan 10x/0.25, Plan 20x/0.45, Plan Fluor 40x/0.85 подпружиненный, Plan 100x/1.25 oil подпружиненный, парфокальная высота 45 мм, коррекция на бесконечность, расчётная толщина покровного стекла 0.17 мм
• Окуляры WF 10x/22 мм — 2 шт., с удалённым выходным зрачком, наглазники в комплекте
• Адаптер C-mount 0.5x — для установки окулярных камер с сенсором 1/2.5"–1/3"
• Набор светофильтров Ø 38 мм — голубой, зелёный, жёлтый, матовый, для установки в держатель конденсора
• Блок светодиодного освещения — 5 Вт, 4500–5000°К, сменный
• Лампы — ртутная 100 Вт для фонаря люминесценции, галогенная 12 В / 30 Вт запасная для сменного блока
• Адаптер сетевой — 12 В / 30 Вт для питания проходящего света
• Чехол пылезащитный, ключ шестигранный 2 мм, руководство по эксплуатации

Комплект полностью готов к работе в светлом поле проходящего света и люминесцентной микроскопии в четырёх спектральных диапазонах. Для начала работы необходимо дополнительно приобрести предметные и покровные стёкла, иммерсионное масло (обычное для светлого поля, нефлюоресцирующее для люминесценции), флюорохромы и реактивы для окрашивания образцов согласно протоколу исследований, окулярную камеру для документирования.

Рекомендуемые аксессуары

Иммерсионное масло нефлюоресцирующее — обязательно для работы с объективом 100x при люминесцентных исследованиях, обычное иммерсионное масло даёт собственную флуоресценцию. Предметные стёкла 26×77 мм толщиной 1.0–1.2 мм и покровные стёкла 0.17 мм — для приготовления препаратов, объективы рассчитаны на эту толщину покровного стекла. Окулярная камера — для документирования флуоресцентных препаратов требуется камера с высокой чувствительностью сенсора, размер сенсора 1/2.5"–1/3" согласуется с адаптером 0.5x из комплекта. Центрирующий окуляр — для точной юстировки конденсора при настройке освещения Кёлера и установки слайдеров фазового контраста. Слайдеры и конденсоры тёмного поля, турельное устройство и слайдеры фазового контраста — для расширения методов наблюдения неокрашенных живых объектов и структур с низким контрастом. Калибровочный слайд X-Y — для настройки измерений в программном обеспечении камеры.

Итог

Микромед 3 (вариант ЛЮМ 4 РТ) — лабораторный микроскоп с флуоресцентной насадкой и четырьмя спектральными блоками для профессиональных исследований в клинической диагностике, бактериологии, вирусологии и научных лабораториях. Инфинити-корригированная планахроматическая оптика, конденсор Аббе с апертурой до 1.25 при иммерсии и освещение Кёлера обеспечивают высокое разрешение и контраст в светлом поле. Возможность работы с флюорохромами DAPI, FITC, TRITC и GFP в сочетании с тринокулярной конструкцией и постоянным доступом к цифровому каналу делает микроскоп универсальным инструментом для иммунофлуоресценции и документирования результатов исследований.
