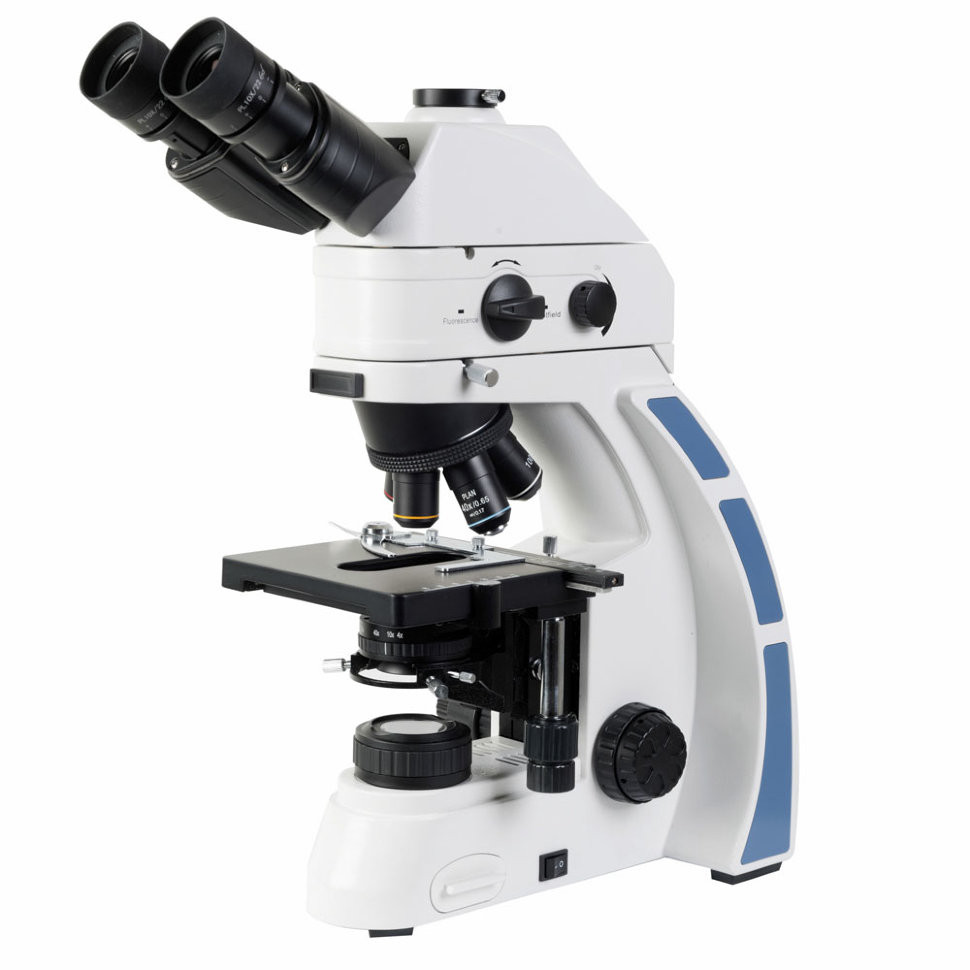

Микроскоп Микромед 3 Альфа люминесцентный

Микромед 3 Альфа — исследовательский микроскоп для светлого поля и флуоресцентной микроскопии

Микромед 3 Альфа объединяет два метода наблюдения в одном приборе: классическое светлое поле в проходящем свете и флуоресцентную микроскопию с синим светом возбуждения. Светодиодная люминесцентная насадка с максимумом возбуждения 450 нм работает с наиболее распространёнными флуорохромами — ФИТЦ, аурамином, акридиновым оранжевым. Переключение между методами выполняется поворотом рукоятки без перенастройки оптики. В комплекте четыре планахроматических объектива с коррекцией на бесконечность, тринокулярная насадка для установки камеры, координатный столик и прецизионная фокусировка с ценой деления 0.002 мм.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

В режиме светлого поля микроскоп работает как стандартный биологический прибор проходящего света: окрашенные и естественно контрастные препараты наблюдаются через систему Кёлера с центрируемым конденсором Аббе. Числовая апертура конденсора 1.25 согласована с апертурой иммерсионного объектива, что обеспечивает полное использование разрешающей способности оптики.

Флуоресцентная насадка добавляет возможность наблюдения собственной и вторичной люминесценции образцов. Светодиод 455 нм возбуждает свечение флуорохромов, дихроичное зеркало и запирающий фильтр отсекают возбуждающий свет, оставляя только излучение образца в зелёно-жёлтой области спектра. Это позволяет визуализировать структуры, невидимые в обычном свете, и существенно сокращает время поиска целевых объектов — например, микобактерий туберкулёза в мазках мокроты после окраски аурамином. Светодиодный источник не требует прогрева, стабилен по интенсивности и не создаёт избыточного нагрева препарата в отличие от ртутных ламп.

Точность и повторяемость

Механический предметный столик с диапазоном перемещения 76×50 мм управляется коаксиальными рукоятками без люфтов. Координаты положения препарата можно фиксировать для возврата к заданной области при повторных исследованиях или документировании серии полей зрения. Фокусировочный механизм разделён на грубую и тонкую наводку с регулировкой усилия хода и ограничителем перемещения столика — это исключает повреждение объектива и препарата при работе с иммерсией. Цена деления тонкой фокусировки 0.002 мм позволяет точно выводить в резкость тонкие структуры при увеличении 1000x.

Область применения

Микроскоп предназначен для бактериологических, вирусологических, гистологических и цитологических исследований, где требуется выявление специфических структур с помощью флуорохромов. Синий спектр возбуждения востребован для обнаружения кислотоустойчивых бактерий, иммунофлуоресцентного анализа, исследования биологических мембран, диагностики инфекций. Прибор применим в научных и клинико-диагностических лабораториях, фармацевтических предприятиях, учреждениях фтизиатрии и эпидемиологического контроля, криминалистических экспертизах. Модульная конструкция допускает установку дополнительных устройств для фазового контраста, тёмного поля и поляризации, расширяя функционал до универсального исследовательского микроскопа.

Конструкция и технологии

Оптическая система построена по схеме с коррекцией на бесконечность. Это позволяет встраивать в световой путь дополнительные модули — флуоресцентные кубики с другими спектрами возбуждения, поляризационные элементы, DIC-призмы — без ухудшения качества изображения и без изменения фокусного расстояния. Все оптические поверхности имеют многослойное просветляющее покрытие для минимизации потерь света и устранения бликов.

В комплекте четыре планахроматических объектива: 4x/0.1, 10x/0.25, 40x/0.65 и масляный иммерсионный 100x/1.25. Планахроматическая коррекция выравнивает резкость по всему полю зрения и устраняет кривизну поля — изображение остаётся плоским и чётким от центра до краёв. Объективы 40x и 100x оснащены подпружиненными оправами, защищающими переднюю линзу и препарат от повреждения при случайном касании. Все объективы парфокальны: при смене увеличения фокус остаётся в допустимых пределах перемещения тонкой наводки, что ускоряет работу. Револьверное устройство рассчитано на пять объективов — свободное гнездо можно занять дополнительным объективом 20x/0.4 или 60x/0.85.

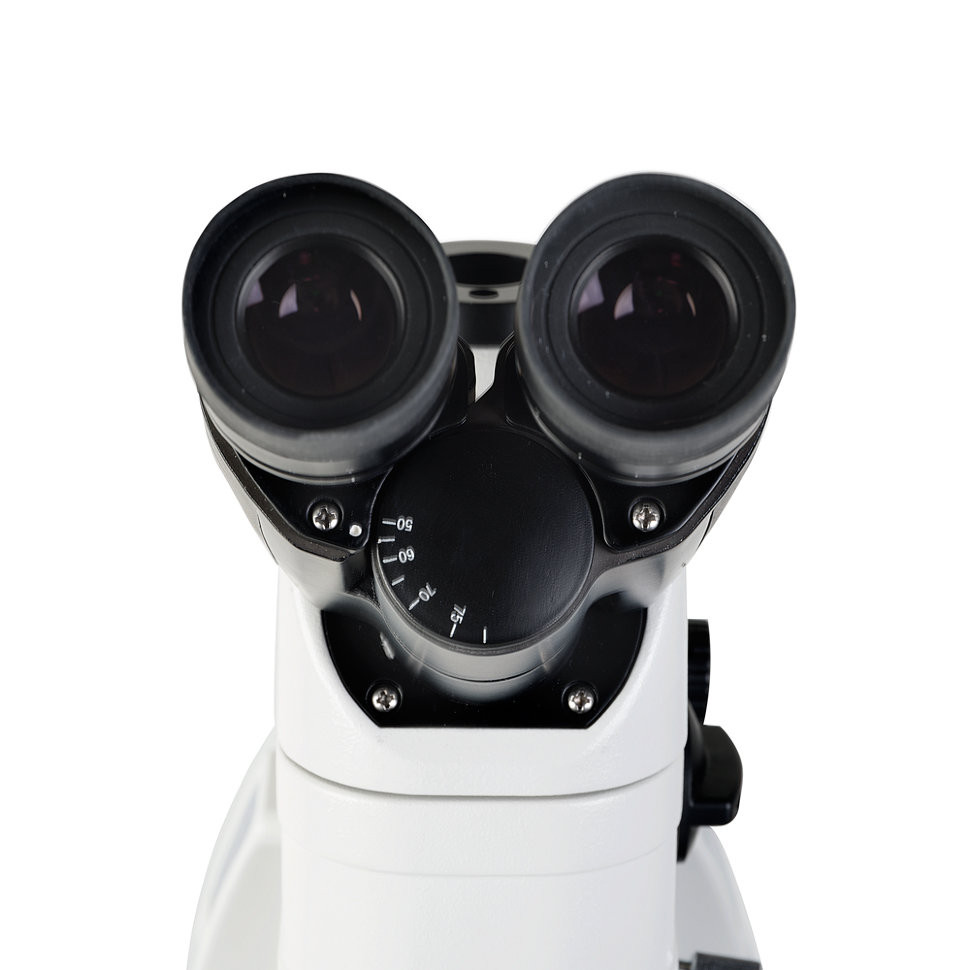

Тринокулярная насадка с углом наклона 30° и поворотом на 360° делит световой поток в пропорции 80/20: основная часть направляется в окулярные тубусы для визуального наблюдения, 20% — в вертикальный порт для камеры. Окулярные тубусы регулируются по высоте в диапазоне до 34 мм — это редкая эргономическая особенность, позволяющая точно подстроить положение окуляров под рост оператора и избежать напряжения шеи при длительной работе. Межзрачковое расстояние регулируется в пределах 50-75 мм, оба тубуса имеют диоптрийную коррекцию ±5 диоптрий.

Освещение светлого поля построено по схеме Кёлера с коллектором, полевой и апертурной диафрагмами. Апертурная диафрагма конденсора маркирована под объективы — это упрощает настройку оптимального контраста и разрешения для каждого увеличения. Источник — белый светодиод 3 В/6 Вт с регулировкой яркости от 0 до 100%. Люминесцентная насадка питается от отдельного канала с собственной регулировкой интенсивности, что позволяет независимо настраивать экспозицию для разных флуорохромов.

Штатив и основание отлиты из алюминиевого сплава под давлением, покрыты износостойким антистатическим составом. Фокусировочный механизм зубчато-реечного типа расположен внутри штатива и перемещает предметный столик по вертикали в диапазоне 28 мм. Блоки питания обоих осветителей встроены в основание.

Кому подойдёт

Микроскоп рассчитан на специалистов микробиологических, бактериологических и гистологических лабораторий, работающих с методами флуоресцентного окрашивания. Прибор оправдан, если в рутинной практике требуется выявление возбудителей инфекций, анализ тканевых структур с мечеными антителами или исследование клеточных мембран. Для учреждений фтизиатрии синий спектр возбуждения оптимален при работе с аурамином — классическим флуорохромом для экспресс-диагностики туберкулёза.

Модульная архитектура делает прибор подходящим для лабораторий, планирующих расширение методов контрастирования: конструкция предусматривает слоты для установки фазово-контрастного конденсора, устройства тёмного поля и поляризационных элементов. Тринокулярная насадка позволяет подключить цифровую камеру для документирования результатов, архивирования изображений и проведения морфометрических измерений в специализированном ПО.

Не подходит для задач, где флуоресцентная микроскопия не востребована: в этом случае функционал люминесцентной насадки остаётся невостребованным, и выбор стандартного микроскопа светлого поля экономически целесообразнее.

Что важно знать заранее

Метод работает только с тонкими прозрачными препаратами на предметных стёклах — проходящий свет требует пропускания образца. Для флуоресцентных исследований необходима предварительная окраска специфическими флуорохромами: сам по себе прибор не визуализирует неокрашенные структуры в режиме люминесценции.

В комплекте один люминесцентный оптический блок с синим спектром возбуждения (максимум 450 нм). Для работы с другими флуорохромами — красителями, возбуждаемыми ультрафиолетом или зелёным светом — потребуются дополнительные кубики с соответствующими наборами фильтров. Иммерсионный объектив 100x требует специального иммерсионного масла, которое наносится между покровным стеклом и передней линзой объектива для устранения светорассеяния.

Цифровая камера в комплект не входит — её необходимо приобретать отдельно. Камера устанавливается в вертикальный порт тринокулярной насадки; при выборе следует учитывать диаметр посадочного места и соотношение размера сенсора с диаметром поля зрения окуляра.

Для работы с методами фазового контраста, тёмного поля или поляризации потребуются дополнительные принадлежности: фазово-контрастный конденсор и соответствующие объективы (доступны отдельно), вкладыш тёмного поля в конденсор, поляризационные фильтры. Конструкция микроскопа предусматривает установку этих устройств, но сами компоненты приобретаются опционально.

Комплектация

• Штатив со встроенным осветителем светлого поля и блоком питания — основание микроскопа с фокусировочным механизмом, светодиодным источником проходящего света и регулятором яркости.
• Тринокулярная визуальная насадка — бинокулярная головка с вертикальным портом для камеры, делением потока 80/20, регулировкой межзрачкового расстояния и подъёмом окулярных тубусов до 34 мм.
• Светодиодная люминесцентная насадка — модуль с источником возбуждения 455 нм, дихроичным зеркалом, возбуждающим и запирающим фильтрами для наблюдения флуоресценции в синем спектре.
• Центрируемый конденсор Аббе с числовой апертурой 1.25 — конденсор с откидным компонентом, апертурной диафрагмой и механизмом центрирования для точной настройки освещения по Кёлеру.
• Револьверное устройство на 5 гнёзд — позволяет установить до пяти объективов с быстрой сменой увеличений.
• Четыре планахроматических объектива — PLAN 4x/0.1, PLAN 10x/0.25, PLAN 40x/0.65 (подпружиненный), PLAN 100x/1.25 масляная иммерсия (подпружиненный). Все объективы парфокальны и корригированы на бесконечность.
• Два широкопольных окуляра WF10x/22 с удалённым зрачком — обеспечивают увеличение 40x-1000x в сочетании с комплектными объективами.
• Двухкоординатный механический предметный столик 150×140 мм — с препаратоводителем, коаксиальными рукоятками перемещения и диапазоном движения образца 76×50 мм.
• Кабель подключения люминесцентной насадки — для питания и управления интенсивностью флуоресцентного осветителя.
• Сетевой кабель, пылезащитный чехол, заглушки портов и тубусов, шестигранные ключи, руководство по эксплуатации — сервисные компоненты и документация.

Комплект полностью готов к проведению исследований в светлом поле и флуоресцентной микроскопии. Для работы с иммерсионным объективом 100x необходимо отдельно приобрести иммерсионное масло. Для цифровой фиксации изображений потребуется камера с посадочным диаметром 30 мм.

Рекомендуемые аксессуары

Иммерсионное масло — необходимо для работы с объективом 100x/1.25, устраняет рассеяние света на границе покровное стекло-воздух-объектив и обеспечивает заявленную разрешающую способность.

Цифровая камера для микроскопа с посадочным диаметром 30 мм — для документирования флуоресцентных изображений, записи видео и проведения морфометрических измерений. При выборе учитывайте чувствительность сенсора: флуоресцентные изображения требуют высокой чувствительности и низкого уровня шумов.

Предметные и покровные стёкла, наборы для приготовления препаратов — расходные материалы для подготовки образцов.

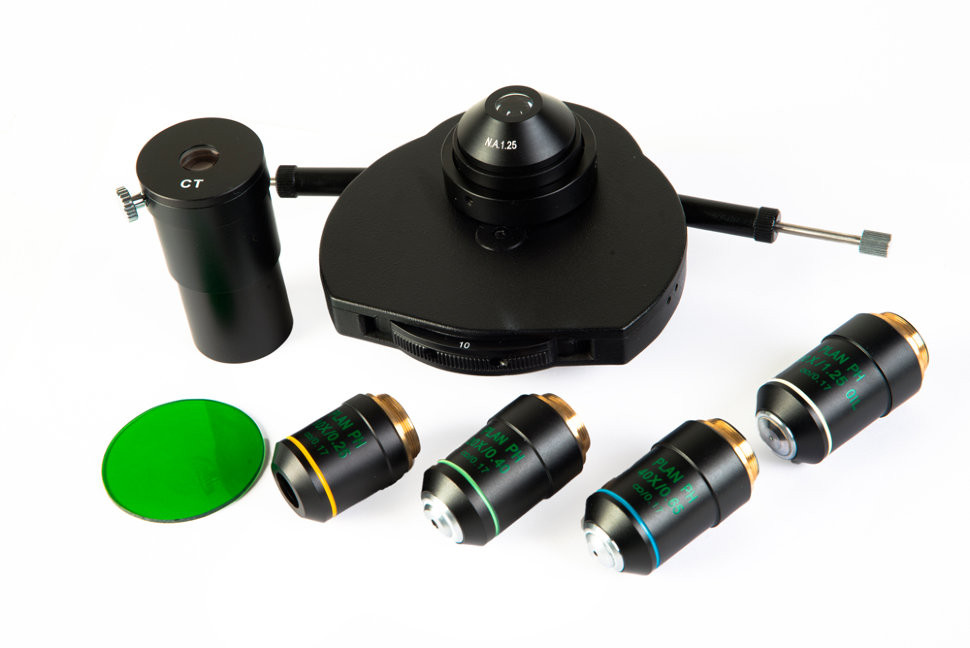

Фазово-контрастный конденсор и объективы PLAN PH — для расширения функционала методом фазового контраста, позволяющим наблюдать неокрашенные живые клетки.

Устройство простой поляризации — для преобразования микроскопа в поляризационный прибор для исследования анизотропных структур.

Итог

Микромед 3 Альфа — специализированный исследовательский инструмент для лабораторий, где флуоресцентная микроскопия входит в перечень регулярных методов. Светодиодная люминесцентная насадка с синим спектром возбуждения работает с распространёнными флуорохромами, быстро переключается на режим светлого поля и не требует замены ламп. Планахроматическая оптика с коррекцией на бесконечность, прецизионная механика и модульная архитектура обеспечивают качество изображения и возможность расширения методов контрастирования. Прибор оправдан для учреждений, где объём флуоресцентных исследований делает экономически целесообразным наличие специализированного оборудования вместо аренды времени на сторонних микроскопах.
