Микроскоп биологический инвертированный MAGUS Bio V360

MAGUS Bio V360 — инвертированный биологический микроскоп для работы с живыми клеточными культурами в лабораторной посуде

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

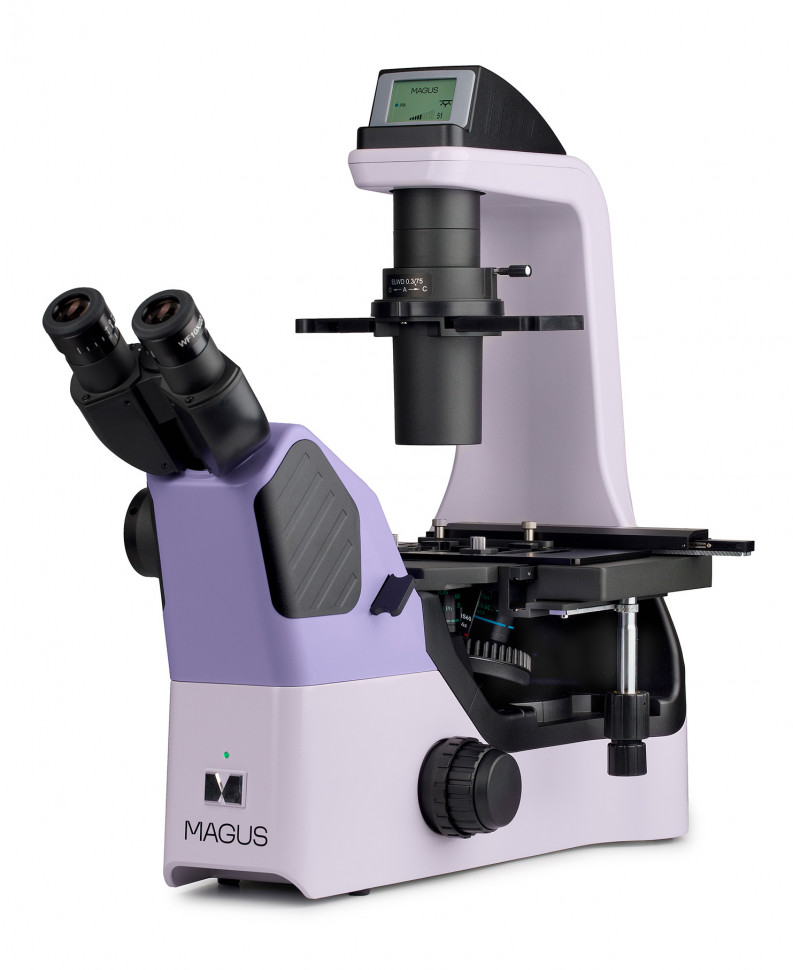

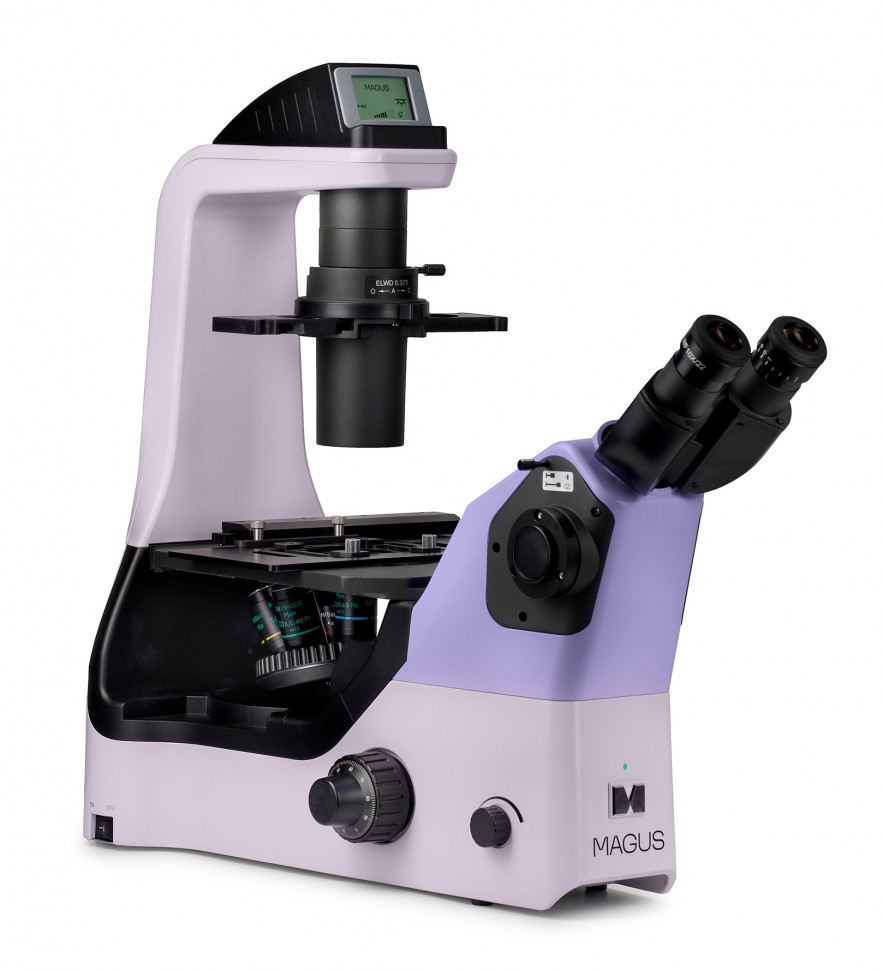

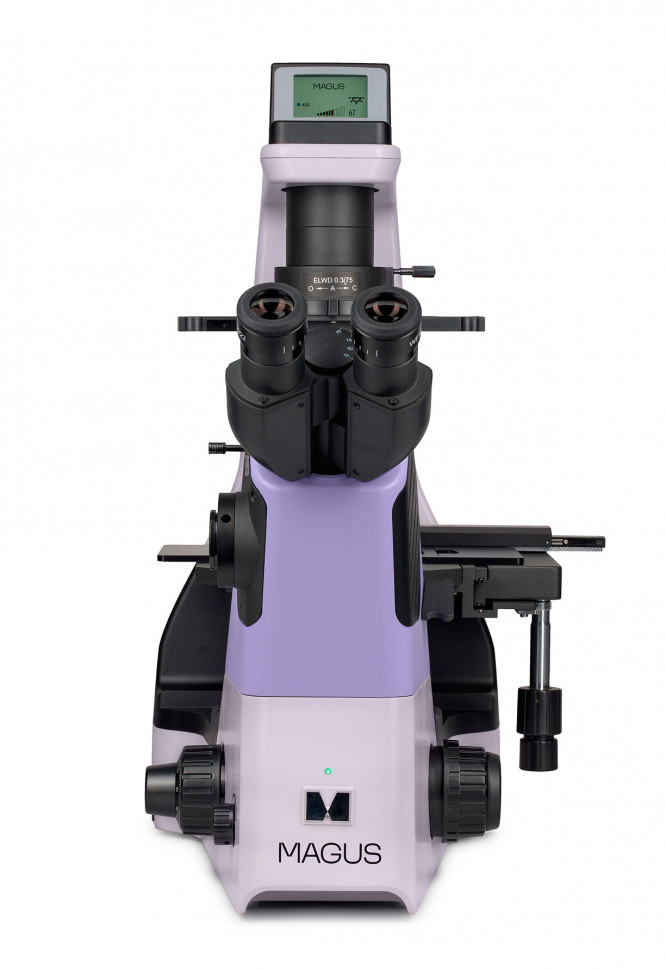

MAGUS Bio V360 — инвертированный микроскоп проходящего света, предназначенный для наблюдения клеточных культур, осадков жидкостей и живых клеток непосредственно в чашках Петри, многолуночных планшетах, флаконах и колбах. Инвертированная конструкция размещает объективы под предметным столиком, а конденсор — над образцом, что позволяет работать с культуральной посудой высотой до 75 мм без снятия конденсора. Три метода контрастирования расширяют возможности исследования: светлое поле используется для окрашенных препаратов, фазовый контраст визуализирует неокрашенные живые клетки без предварительной подготовки за счет преобразования фазовых сдвигов в амплитудные различия, рельефный контраст Emboss создает псевдотрехмерное изображение структур. Фазово-контрастная система с объективами 10x, 20x и 40x обеспечивает наблюдение тонких клеточных структур, органелл и динамических процессов в живых культурах без фиксации и окрашивания.

Точность и повторяемость

Планахроматические объективы, скорректированные на бесконечность, обеспечивают плоское поле изображения по всей площади наблюдения и допускают установку дополнительных оптических модулей между объективом и окуляром без потери качества. Объективы скорректированы на толщину дна посуды 1,2 мм и имеют парфокальное расстояние 60 мм, что позволяет менять увеличение без существенной потери фокуса. Механическое устройство перемещения образца с диапазоном 80×128 мм обеспечивает плавное точное перемещение посуды в двух взаимно перпендикулярных направлениях для методичного сканирования всей площади препарата. Точность тонкой фокусировки 0,002 мм на оборот рукоятки критична при работе с объективом 40x, рабочее расстояние которого составляет 2,2 мм. Центрируемые фазовые кольца в слайдере конденсора настраиваются с помощью вспомогательного центрирующего телескопа для каждого объектива, что гарантирует корректную работу фазово-контрастной системы.

Область применения

Микроскоп применяется в научно-исследовательских и клинико-диагностических лабораториях для изучения клеточных культур, мониторинга роста и дифференцировки клеток, наблюдения колоний, анализа морфологии живых клеток в динамике. Инвертированная схема востребована в биологии, вирусологии, фармакологии и медицине, где требуется многократное наблюдение одного образца в культуральной посуде без его извлечения и переноса. Возможность работы с посудой различных форматов делает микроскоп универсальным инструментом для лабораторий, работающих со стандартизированными протоколами культивирования. Наличие бокового канала визуализации с адаптерами C-mount 0,5x и 1x позволяет подключить цифровую камеру для документирования результатов, измерений и создания архива изображений.

Конструкция и технологии

Кодированный револьвер на 5 объективов оснащен интеллектуальной системой управления освещением: микроскоп запоминает настройку яркости для каждого объектива и автоматически применяет ее при повороте револьвера. Это устраняет необходимость ручной регулировки при смене увеличения и предотвращает утомление глаз резким скачком яркости при переходе от большего увеличения к меньшему. Объективы разной кратности пропускают свет в разной степени, и автоматическая компенсация сокращает время настройки при частой смене объективов. Конденсор с числовой апертурой 0,3 и рабочим расстоянием 75 мм адаптирован для работы через толстое дно культуральной посуды и обеспечивает достаточное расстояние между конденсором и образцом для установки высокой посуды. Слот конденсора принимает слайдеры фазового контраста или рельефного контраста Emboss с секторной диафрагмой, зеленый фильтр в слайдере рельефного контраста убирает цветовые ореолы.

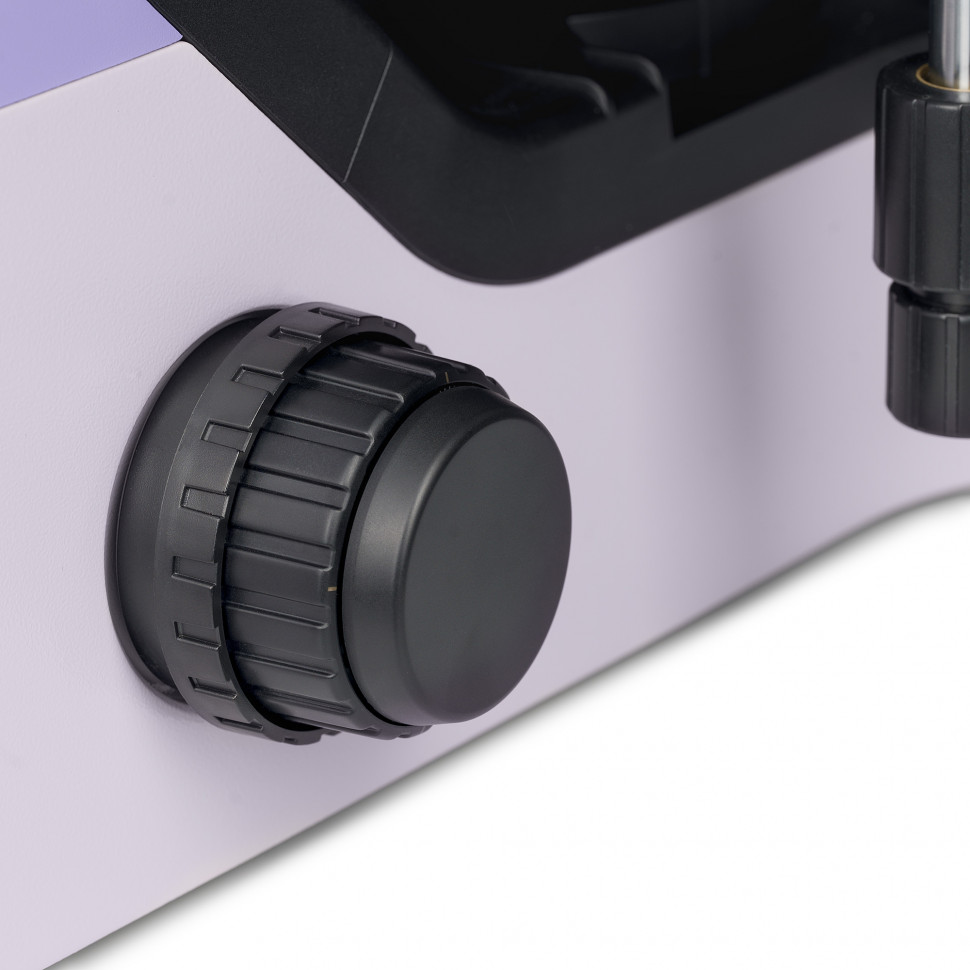

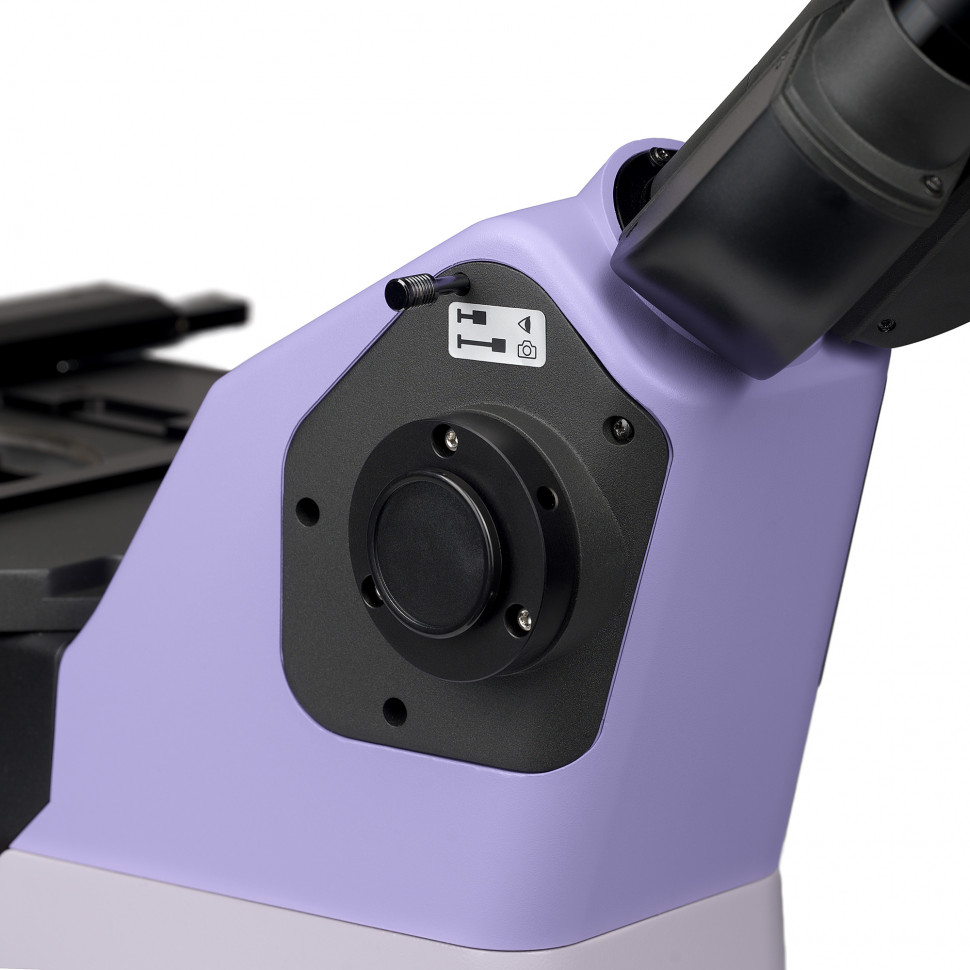

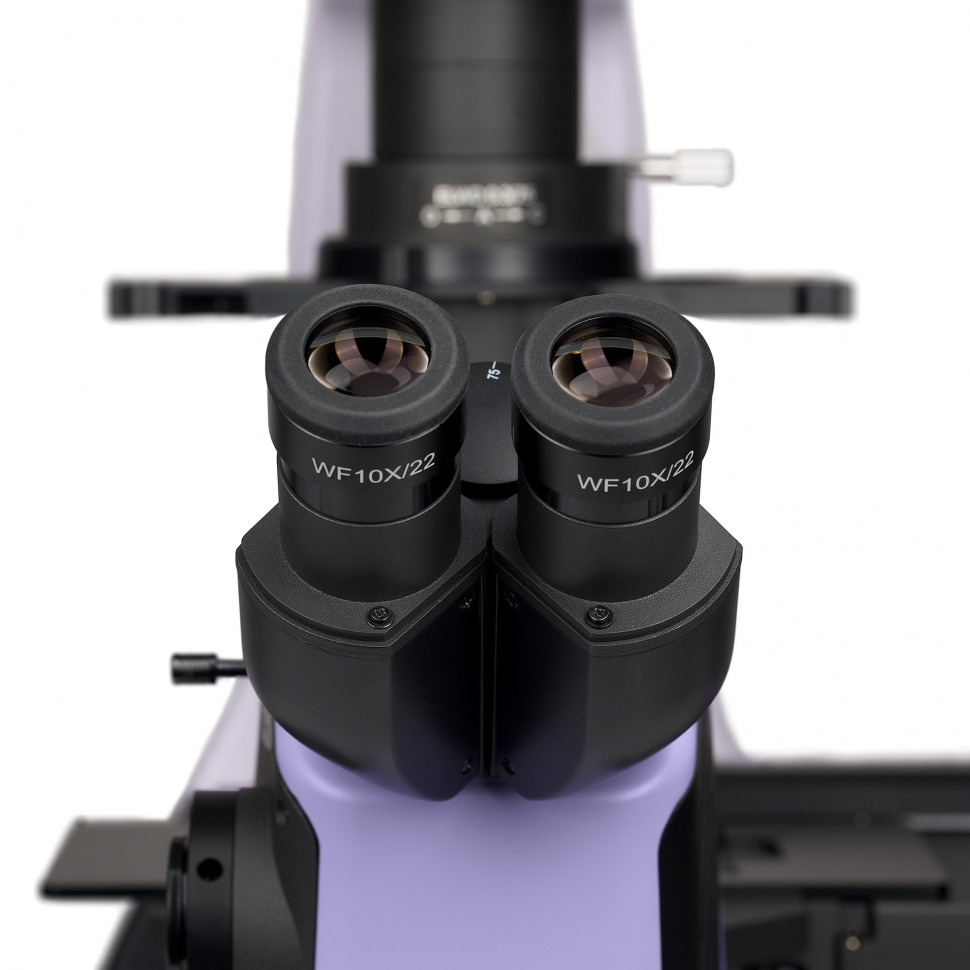

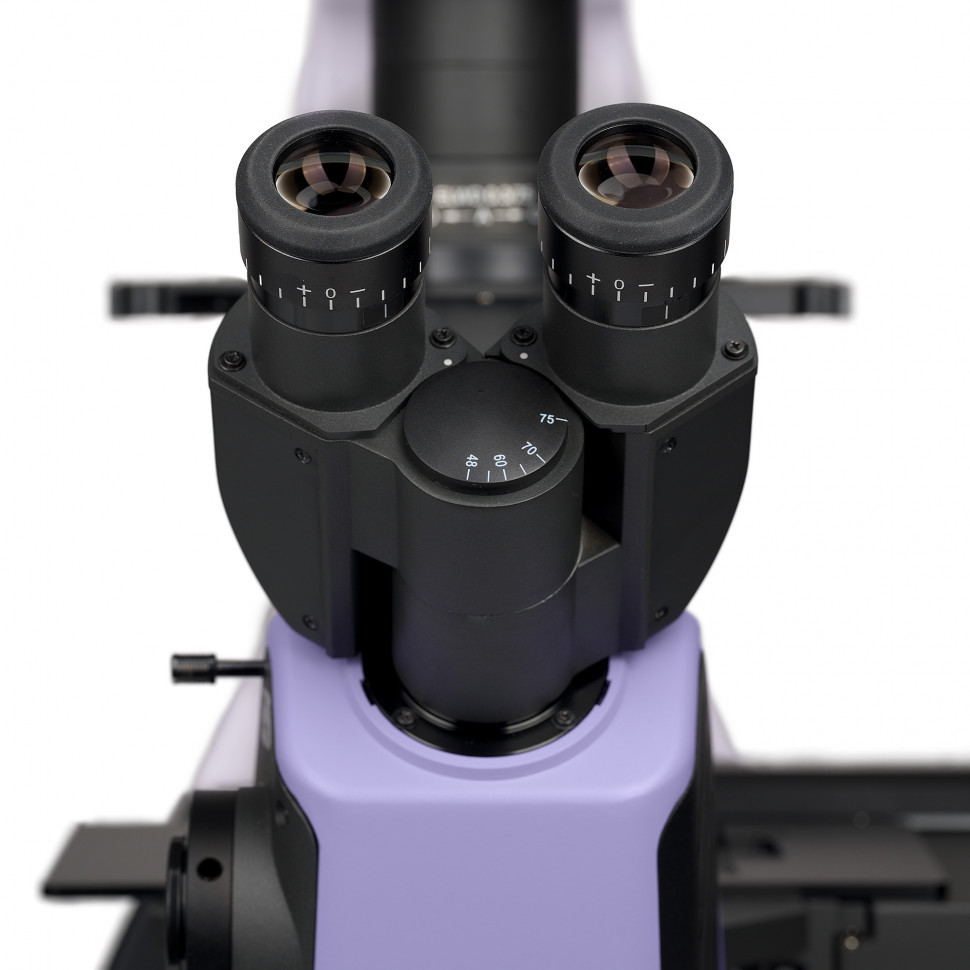

Бинокулярная насадка Зидентопф с углом наклона 45° оснащена боковым каналом визуализации с переключением светового потока 100/0 или 0/100 — либо все излучение направляется в окуляры для визуального наблюдения, либо полностью в боковой канал для камеры. Окуляры 10x/22 мм с выносом выходного зрачка снижают утомляемость при длительной работе, диоптрийная коррекция ±5 диоптрий на каждом окуляре компенсирует разницу зрения наблюдателя, межзрачковое расстояние регулируется в диапазоне 48–75 мм. Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса, что позволяет оператору держать руки на столе без напряжения кистей. Ход грубой фокусировки 37,7 мм на оборот с общим ходом 8,5 мм дополнен механизмом регулировки жесткости для настройки комфортного усилия. Длинная ручка управления механизмом перемещения образца обеспечивает удобный доступ без изменения рабочей позы.

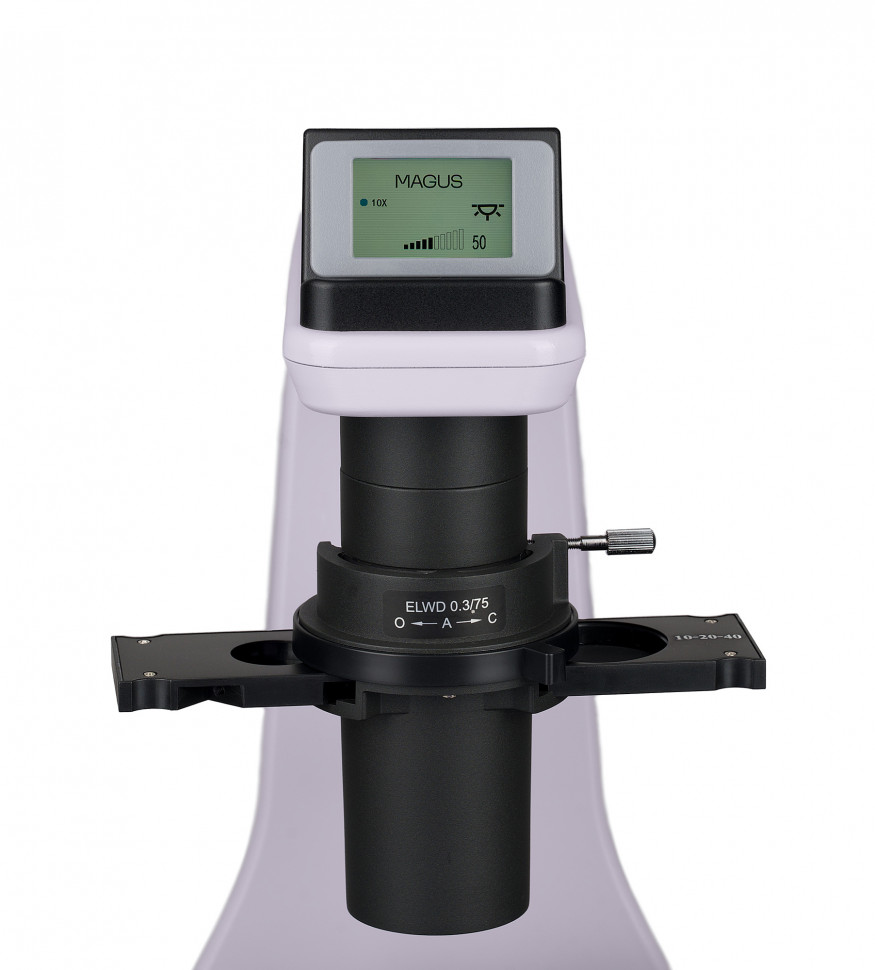

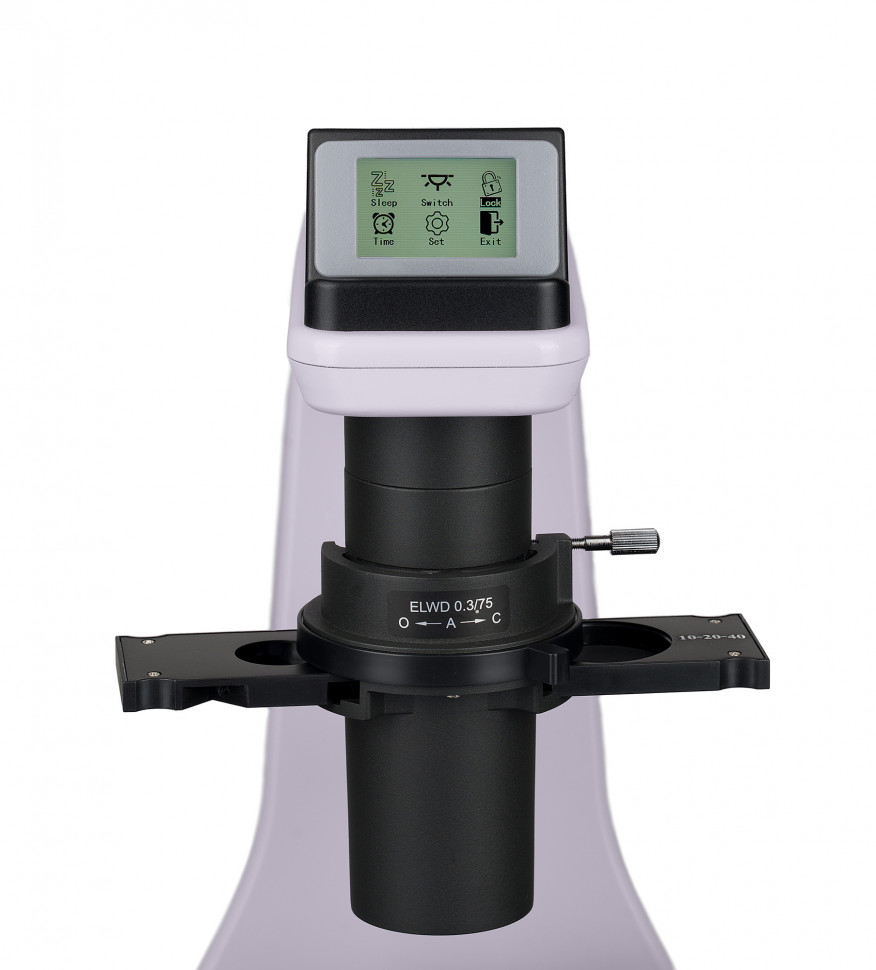

Светодиодный источник проходящего света мощностью 3 Вт со сроком службы до 50 000 часов обеспечивает яркое равномерное освещение для всех объективов и методов контрастирования. ЖК-экран на основании отображает текущее увеличение объектива, уровень яркости освещения и режим работы, что упрощает контроль параметров без отрыва от наблюдения. Через интерфейс экрана настраивается блокировка регулировки яркости, режим сна и таймер автоотключения для экономии ресурса светодиода.

Кому подойдет

Микроскоп ориентирован на специалистов научно-исследовательских и клинико-диагностических лабораторий, работающих с клеточными культурами и требующих наблюдения живых неокрашенных объектов в динамике. Инвертированная конструкция необходима тем, кто работает со стандартной культуральной посудой и не может или не хочет переносить образец на предметное стекло. Фазовый контраст и рельефный контраст востребованы при изучении морфологии и подвижности клеток, мониторинге роста колоний, оценке жизнеспособности культур без воздействия красителей. Микроскоп подходит для лабораторий репродуктивной медицины, биотехнологических исследований, фармакологического скрининга, вирусологических исследований и учебных заведений, готовящих специалистов в области клеточной биологии. Уровень сложности настройки требует подготовки пользователя: центрирование фазовых колец, настройка освещения по Келлеру и работа с механизмом перемещения образца требуют понимания принципов микроскопии и практических навыков.

Что важно знать заранее

Объективы микроскопа скорректированы на толщину дна посуды 1,2 мм, поэтому использование посуды с другой толщиной дна приведет к ухудшению качества изображения из-за сферической аберрации. Конденсор с рабочим расстоянием 75 мм позволяет работать с посудой высотой до 75 мм, при снятии конденсора доступна работа с посудой до 187 мм, однако методы фазового и рельефного контраста в этом случае недоступны — только светлое поле. Универсальный держатель лабораторной посуды, входящий в комплект, рассчитан на стандартные форматы, для нестандартной посуды могут потребоваться дополнительные держатели или вставки в столик. Фазовый контраст требует точного центрирования фазовых колец относительно колец объектива, эта процедура выполняется с помощью центрирующего телескопа и должна повторяться при смене объектива или слайдера. Рабочее расстояние объектива 40x составляет 2,2 мм, что требует осторожности при фокусировке во избежание контакта объектива с дном посуды.

Диапазон увеличения 40–400 крат с комплектными окулярами 10x охватывает основные задачи работы с клеточными культурами. Опциональные окуляры 12,5x, 15x, 20x и 30x расширяют диапазон до 120–800 крат при использовании с объективом 4x на нижнем пределе и с объективом 40x на верхнем. При числовой апертуре объектива 40x/0,60 увеличения до 800x остаются в пределах полезного, обеспечивая рост детализации без пустого увеличения. Боковой канал визуализации предназначен для установки камеры через адаптеры C-mount, переключение светового потока в положение 100/0 направляет весь свет в окуляры, положение 0/100 — в камеру. Одновременное визуальное наблюдение и съемка невозможны, требуется выбор режима.

Комплектация

• Штатив со встроенным источником питания, освещением, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером — основа микроскопа с интегрированными системами управления и отображения статуса
• Конденсор NA 0,3 со слотом для слайдера — рабочее расстояние 75 мм для работы с культуральной посудой
• Бинокулярная насадка Зидентопф с боковым каналом визуализации — переключение потока 100/0 или 0/100 для окуляров или камеры
• Объектив-планахромат 4x/0,10, рабочее расстояние 30 мм — для обзора и светлого поля
• Объектив-планахромат 10x/0,25, рабочее расстояние 10,2 мм, фазовый — фазовый контраст и светлое поле
• Объектив-планахромат 20x/0,40, рабочее расстояние 12 мм, фазовый — детальное наблюдение клеточных структур
• Объектив-планахромат 40x/0,60, рабочее расстояние 2,2 мм, фазовый — максимальное увеличение комплекта для изучения тонких структур
• Окуляр 10x/22 мм с диоптрийной коррекцией ±5 диоптрий и выносом выходного зрачка, 2 шт. — снижение утомляемости при длительной работе
• Наглазник на окуляр, 2 шт. — дополнительный комфорт при визуальном наблюдении
• Вспомогательный центрирующий телескоп — для точной настройки фазовых колец
• Слайдер фазового контраста с центрируемыми фазовыми кольцами — для объективов 10x, 20x и 40x
• Устройство для работы методом рельефного контраста Emboss — слайдер с секторной диафрагмой для псевдотрехмерного изображения
• Зеленый фильтр — устраняет цветовые ореолы при рельефном контрасте
• Универсальный держатель лабораторной посуды — для чашек Петри, планшетов и колб
• Адаптер C-mount 0,5x — для подключения камеры с уменьшением увеличения
• Адаптер C-mount 1x — для подключения камеры без изменения увеличения
• Сетевой шнур питания, пылезащитный чехол, инструкция и гарантийный талон

Комплект обеспечивает полную готовность к работе методами светлого поля, фазового контраста и рельефного контраста Emboss. Для расширения возможностей потребуются культуральная посуда с толщиной дна 1,2 мм, цифровая камера для документирования и, при необходимости, дополнительные окуляры для изменения диапазона увеличения.

Рекомендуемые аксессуары

Окуляры 12,5x, 15x, 20x и 30x расширяют диапазон увеличения и позволяют реализовать полезное увеличение на часто используемых объективах. Окуляры со шкалой, центроуказателем или измерительной сеткой в паре с калибровочным слайдом обеспечивают измерение размеров клеток и структур. Цифровая камера с установкой в боковой канал визуализации через адаптер C-mount фиксирует изображение для документирования, анализа и создания архива. Дополнительные объективы-планахроматы 10x, 20x и 40x без фазовых колец оптимизированы для работы в светлом поле и обеспечивают максимальное качество изображения окрашенных препаратов. Фазово-контрастное устройство с объективами план-полуапохроматами повышает степень коррекции аберраций для задач фундаментальных и прикладных исследований. Устройство для работы методом модуляционного контраста Хоффмана с набором объективов визуализирует мельчайшие детали живых образцов с высокой контрастностью без ореолов. Дополнительные держатели и вставки в столик адаптируют микроскоп для работы с нестандартной посудой различных типов и размеров. Набор светофильтров расширяет возможности контрастирования и работы с различными типами образцов.

Итог

MAGUS Bio V360 — специализированный инвертированный микроскоп для профессиональной работы с живыми клеточными культурами в лабораторной посуде. Инвертированная конструкция с объективами, скорректированными на толщину дна 1,2 мм, конденсором с увеличенным рабочим расстоянием и механизмом перемещения образца обеспечивает комфортное наблюдение клеток непосредственно в чашках Петри, планшетах и колбах без переноса на предметное стекло. Три метода контрастирования — светлое поле, фазовый контраст и рельефный контраст Emboss — охватывают задачи от наблюдения окрашенных препаратов до изучения живых неокрашенных клеток. Кодированный револьвер с интеллектуальной системой управления освещением, точная фокусировка, эргономичное расположение органов управления и планахроматическая оптика, скорректированная на бесконечность, формируют инструмент для продолжительных исследований с высокими требованиями к повторяемости и документированию. Боковой канал визуализации с адаптерами C-mount и опция модуляционного контраста Хоффмана расширяют возможности прибора для задач, требующих цифровой фиксации и работы с прозрачными образцами на пределе контрастной чувствительности.
