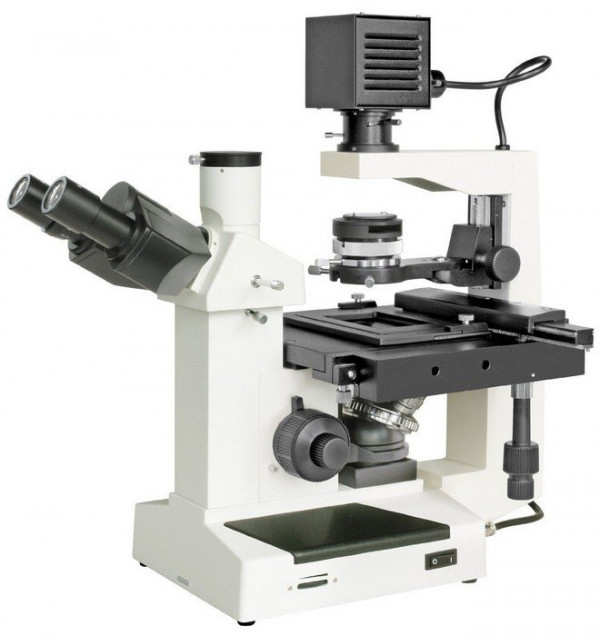

Микроскоп Bresser Science IVM-401

Bresser Science IVM-401 — инвертированный микроскоп с фазовым контрастом для работы с клеточными культурами

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Bresser Science IVM-401 поддерживает два метода наблюдения: светлое поле и фазовый контраст. Светлое поле — классический метод для окрашенных препаратов, где контраст создается за счет поглощения света образцом. Фазовый контраст — специализированный метод, преобразующий разницу в оптической плотности неокрашенных структур в видимый контраст изображения. Это позволяет наблюдать живые клетки без предварительной фиксации и окрашивания, которые убивают биологический материал. Фазово-контрастный объектив PHP2 25x в комплекте дает увеличение 250 крат и используется совместно с поворотным конденсором для получения фазово-контрастного изображения. Три других объектива — 10x, 25x и 40x — работают в светлом поле с окрашенными препаратами. Диапазон увеличения составляет от 100 до 400 крат.

Инвертированная схема и ее преимущества

Инвертированная конструкция микроскопа означает, что объективы расположены снизу, а источник света — сверху. Образец размещается на предметном столике верхней стороной вниз, свет проходит через него сверху вниз, и изображение формируется объективами, направленными вверх. Такая схема принципиально отличается от классических прямых микроскопов и дает два критических преимущества при работе с клеточными культурами. Первое — возможность использовать объемные емкости: чашки Петри, культуральные флаконы, планшеты. Клетки оседают на дно емкости, объектив подводится снизу, и между оптикой и образцом остается только тонкое дно посуды. Большое рабочее расстояние объективов позволяет фокусироваться через стенку емкости без контакта с культуральной средой, что сохраняет стерильность. Второе преимущество — возможность наблюдать процессы в режиме реального времени, не нарушая условия культивирования: клетки остаются в своей среде, можно отслеживать деление, миграцию, морфологические изменения на протяжении нескольких часов или дней.

Область применения

Модель предназначена для лабораторных и медицинских исследований. Основные задачи: культивирование и мониторинг клеточных линий, оценка жизнеспособности и морфологии клеток в культуре, микробиологические исследования жидких сред, изучение микроорганизмов в суспензиях. Инвертированная схема делает прибор незаменимым в клеточной биологии, где требуется регулярный контроль культур без их повреждения. Фазовый контраст востребован в ситуациях, когда окрашивание невозможно или нежелательно: наблюдение живых клеток, оценка подвижности бактерий, изучение динамики внутриклеточных структур.

Конструкция и технологии

Оптическая система построена на ахроматических объективах. Ахроматы корректируют хроматическую аберрацию для двух длин волн и обеспечивают приемлемое качество изображения для рутинных лабораторных задач. Револьверное устройство на четыре позиции вмещает весь комплект объективов, переключение между методами наблюдения и кратностями происходит поворотом револьвера. Окуляры WF10x — широкопольные, с увеличенным полем зрения, что удобно при работе с протяженными образцами и упрощает навигацию по препарату. Тринокулярная насадка с углом наклона 30° снижает нагрузку на шею и плечевой пояс при длительных наблюдениях. Третий оптический порт предназначен для установки цифровой камеры, что позволяет документировать результаты исследований в виде фото и видео. Камера в комплект не входит, приобретается отдельно.

Предметный столик размером 114 × 80 мм перемещается в двух координатах, что обеспечивает точное позиционирование образца. Поворотный конденсор используется для переключения между режимами светлого поля и фазового контраста — поворот устанавливает нужный оптический элемент в световой путь. Полевая диафрагма регулирует диаметр светового пучка, что влияет на контраст и глубину резкости. Фокусировка реализована в двух режимах: грубая наводка для быстрого приближения к плоскости резкости и точная для финальной подстройки изображения. Такая схема типична для лабораторных микроскопов и обеспечивает баланс между скоростью работы и точностью настройки.

Галогенная подсветка с регулировкой яркости работает от сети переменного тока 220–240 В. Галогенные лампы дают ровный теплый свет, близкий по спектру к дневному, что важно для корректной цветопередачи при документировании. Регулировка яркости позволяет адаптировать освещение под разные образцы: для прозрачных неокрашенных клеток требуется меньшая интенсивность, для плотных окрашенных препаратов — большая. Расположение подсветки верхнее, свет проходит через образец сверху вниз — это стандартная схема проходящего света для инвертированных микроскопов.

Кому подойдет

Bresser Science IVM-401 ориентирован на специалистов, работающих с клеточными культурами и живыми биологическими объектами в жидких средах. Прибор найдет применение в исследовательских лабораториях биологического и медицинского профиля, микробиологических службах, центрах клеточных технологий, образовательных учреждениях с программами подготовки биологов и медиков. Инвертированная схема и фазовый контраст делают модель специализированным инструментом, а не универсальным микроскопом. Если основная задача — контроль клеточных линий, оценка состояния культур, наблюдение микроорганизмов в суспензиях без окрашивания, эта модель закрывает потребность. Для гистологии, патоморфологии, работы с фиксированными срезами тканей на предметных стеклах больше подходят классические прямые микроскопы.

Диапазон увеличения 100–400 крат соответствует задачам клеточной микроскопии: при 100–250 крат удобно оценивать общее состояние культуры, распределение клеток, их плотность; при 400 крат видны детали морфологии отдельных клеток, ядро, цитоплазма, включения. Для субклеточных структур и ультратонких деталей потребуется микроскоп с большим увеличением и высокоапертурными объективами, но для рутинного контроля культур этого диапазона достаточно.

Что важно знать заранее

Инвертированный микроскоп требует соблюдения оптических условий: дно культуральной посуды должно быть прозрачным и достаточно тонким, чтобы не вносить значительных искажений. Стандартные культуральные чашки Петри и планшеты с оптическим дном совместимы с прибором, но толстостенная посуда или посуда из непрозрачного материала работать не будет. Фазовый контраст эффективен для неокрашенных прозрачных объектов с низким собственным контрастом — живых клеток, бактерий, простейших. Для плотных или сильно пигментированных образцов преимущество фазового контраста минимально, в таких случаях достаточно светлого поля.

Фазово-контрастный метод реализован только на одном объективе — PHP2 25x, что дает фиксированное увеличение 250 крат в этом режиме. Для работы с другими увеличениями в фазовом контрасте потребуется приобретение дополнительных фазовых объективов и, возможно, соответствующих элементов конденсора. Три объектива светлого поля — 10x, 25x, 40x — работают без ограничений по методу, но не дают фазово-контрастного изображения.

Тринокулярная насадка позволяет установить цифровую камеру, но камера в комплект не входит и приобретается отдельно. При выборе камеры необходимо учитывать тип посадочного крепления и совместимость с оптическим портом микроскопа. Галогенная подсветка требует периодической замены ламп, срок службы которых ограничен по сравнению со светодиодными источниками. Прибор работает от сети переменного тока, автономного питания нет.

Комплектация

Объективы — 10x, 25x, 40x для светлого поля и PHP2 25x фазово-контрастный. Покрывают диапазон от обзорного увеличения до детального изучения клеточной морфологии. Окуляры WF10x — парные широкопольные, обеспечивают комфортное бинокулярное наблюдение с увеличенным полем зрения. Флакон иммерсионного масла — в комплекте, хотя иммерсионных объективов нет; возможно, предусмотрен для будущего расширения оптической системы или по ошибке. Защитный чехол — предохраняет микроскоп от пыли при хранении. Сетевой адаптер, инструкция, гарантийный талон — стандартная документация и подключение к сети.

Комплект достаточен для начала работы в режимах светлого поля и фазового контраста при увеличении 250 крат. Для расширения возможностей потребуется цифровая камера, дополнительные фазово-контрастные объективы других кратностей, культуральная посуда с оптическим дном.

Рекомендуемые аксессуары

Цифровая камера с креплением под тринокулярный порт — для документирования наблюдений, фото- и видеофиксации динамических процессов в культурах. Дополнительные фазово-контрастные объективы 10x и 40x — расширят диапазон увеличений в режиме фазового контраста до полного диапазона прибора. Культуральные чашки Петри и многолуночные планшеты с оптическим дном — обеспечат оптимальные условия для наблюдения клеток. Предметные стекла и покровные стекла — для приготовления временных препаратов при работе в светлом поле. Запасные галогенные лампы — для замены отработавшего источника света.

Итог

Bresser Science IVM-401 — специализированный лабораторный инструмент для работы с клеточными культурами и живыми биологическими объектами. Инвертированная оптическая схема и фазовый контраст делают его оптимальным выбором для задач, где требуется наблюдение клеток непосредственно в культуральной посуде без окрашивания и фиксации. Диапазон увеличения 100–400 крат, тринокулярная насадка для документирования, поворотный конденсор и двухкоординатный столик обеспечивают функциональность, достаточную для рутинного контроля культур и микробиологических исследований. Ахроматическая оптика и галогенное освещение соответствуют уровню прибора для регулярных лабораторных задач, не требующих предельного разрешения.
