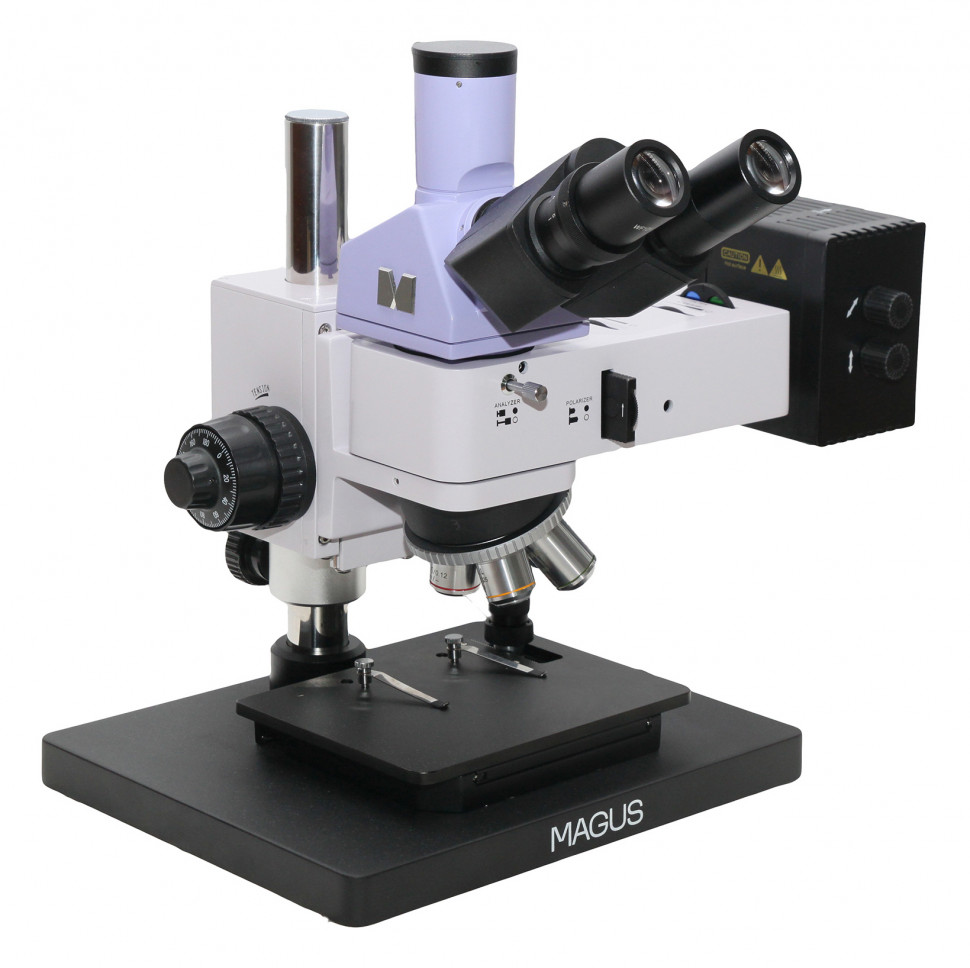

MAGUS Metal 630 — металлографический микроскоп с поляризацией для контроля структуры металлов и сплавов

Что можно проконтролировать

Метод наблюдения и что он даёт

MAGUS Metal 630 работает в отражённом свете, что позволяет исследовать непрозрачные образцы без предварительной подготовки тонких срезов. Доступны два метода контрастирования: светлое поле и поляризованный свет. В светлом поле видна общая морфология структуры — границы зёрен, включения, пористость, дефекты поверхности. Поляризация выявляет анизотропные фазы, кристаллическую структуру, внутренние напряжения и двойникование, которые остаются невидимыми в обычном освещении. Встроенный анализатор и съёмный поляризатор образуют скрещенную систему — при повороте столика анизотропные участки меняют яркость, что упрощает идентификацию фаз и ориентацию кристаллов.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 35×30 мм обеспечивает точное позиционирование образца и возвращение к нужному участку. Тонкая фокусировка с шагом 0,002 мм позволяет работать на высоких увеличениях без смаза изображения. Оптика скорректирована на бесконечность — это исключает аберрации при встраивании дополнительных модулей в оптический тракт и гарантирует стабильность параметров изображения при смене объективов на револьверном устройстве.

Область применения

Микроскоп предназначен для металлографического контроля на промышленных предприятиях металлургического, машиностроительного и электронного профиля, в лабораториях контроля качества материалов, научно-исследовательских центрах и на кафедрах материаловедения. Объекты исследования — полированные и протравленные шлифы чёрных и цветных металлов, сплавов, полупроводников, керамики, композитов, лакокрасочных и гальванических покрытий.

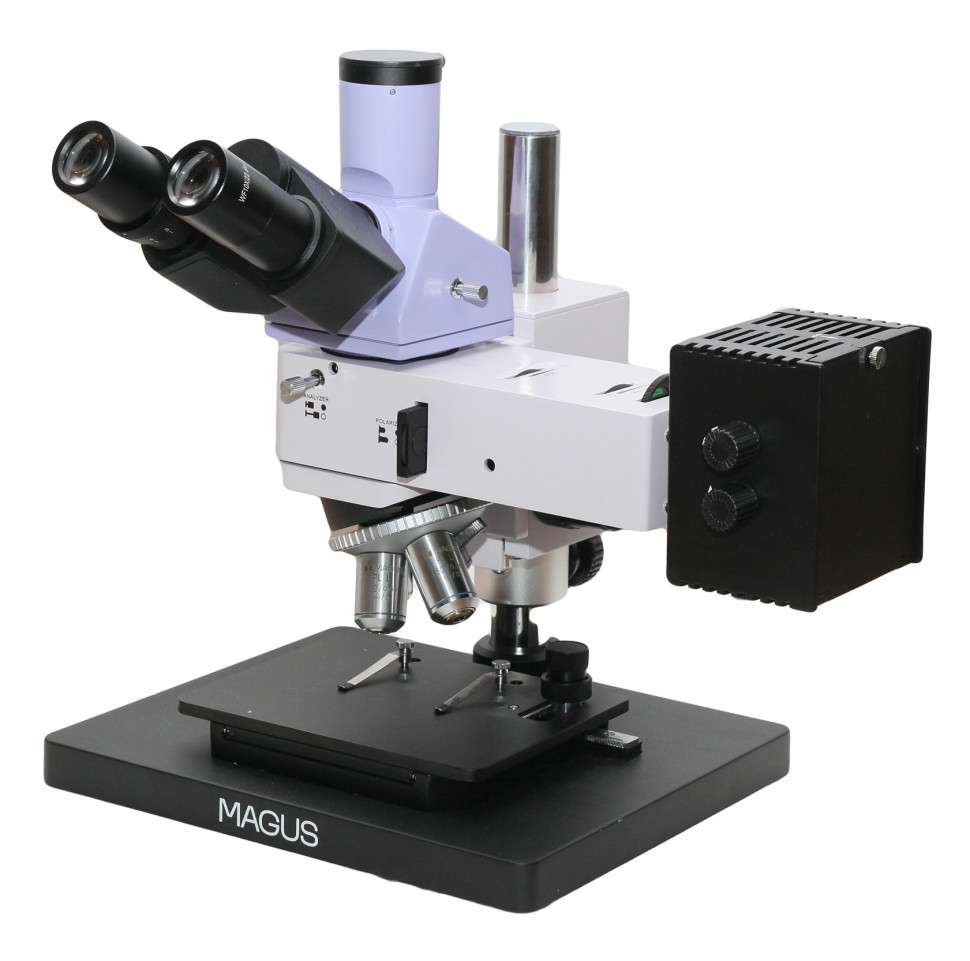

Конструкция и технологии

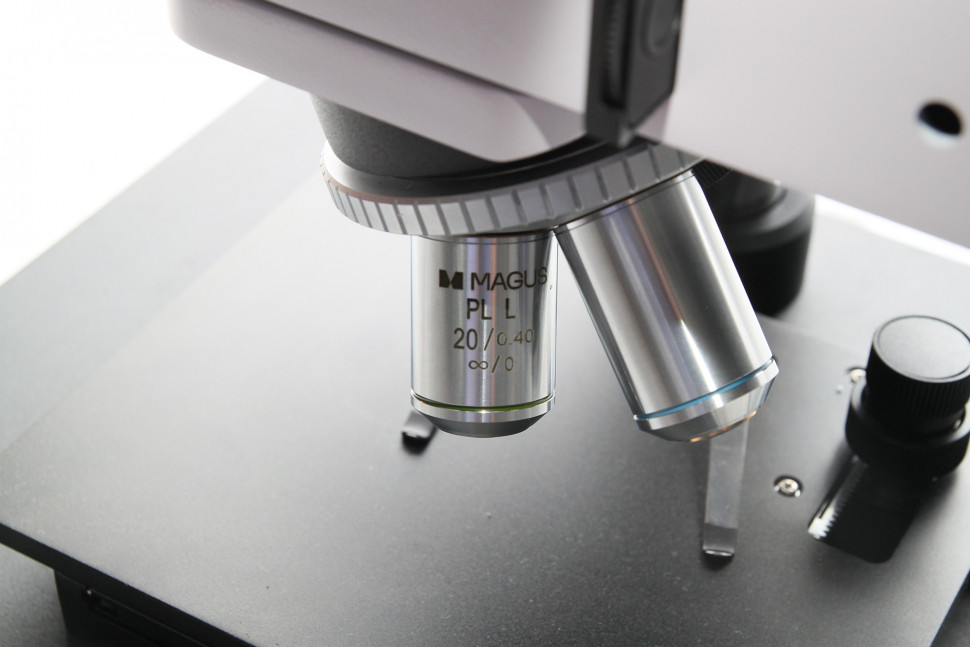

Планахроматическая оптика исправляет сферическую аберрацию в центре и на краю поля, а также хроматическую аберрацию для двух длин волн. Числовая апертура базовых объективов составляет 0,12 (5×), 0,25 (10×), 0,40 (20×) и 0,70 (50×). Объектив 50×/0,70 обеспечивает разрешение около 0,4 мкм в зелёном свете, что достаточно для выявления дислокационной структуры и мелких включений. Рабочее расстояние объективов уменьшается с ростом кратности: от 26,1 мм у 5× до 3,68 мм у 50×. Опционально доступны объективы до 100×/0,85 с рабочим расстоянием 0,40 мм.

Коррекция на бесконечность позволяет встраивать между объективом и тубусной линзой дополнительные элементы — анализаторы, компенсаторы, светоделители — без пересчёта оптической схемы. Парфокальная высота 45 мм гарантирует, что при смене объектива на револьвере изображение остаётся в фокусе или требует минимальной подстройки.

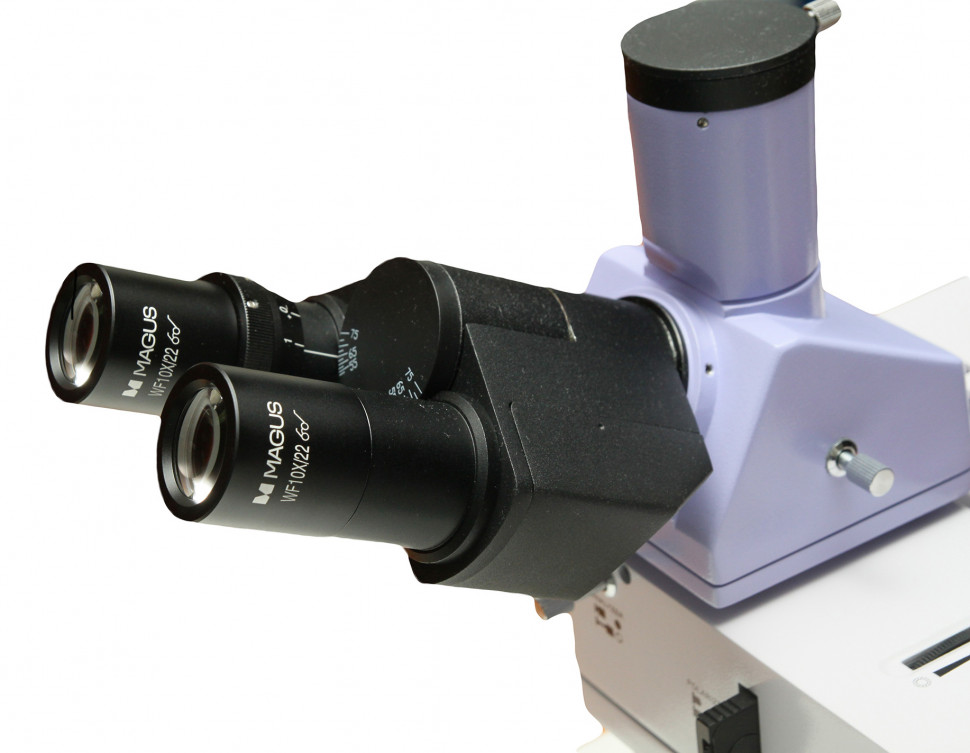

Тринокулярная насадка Зидентопф с углом наклона 30° снижает нагрузку на шейный отдел при длительной работе. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе компенсирует разницу зрения. Вертикальный порт для камеры с делителем светового потока 100/0 и 0/100 позволяет переключаться между визуальным наблюдением и съёмкой без извлечения окуляра. Адаптер C-mount 1× входит в комплект, камера приобретается отдельно.

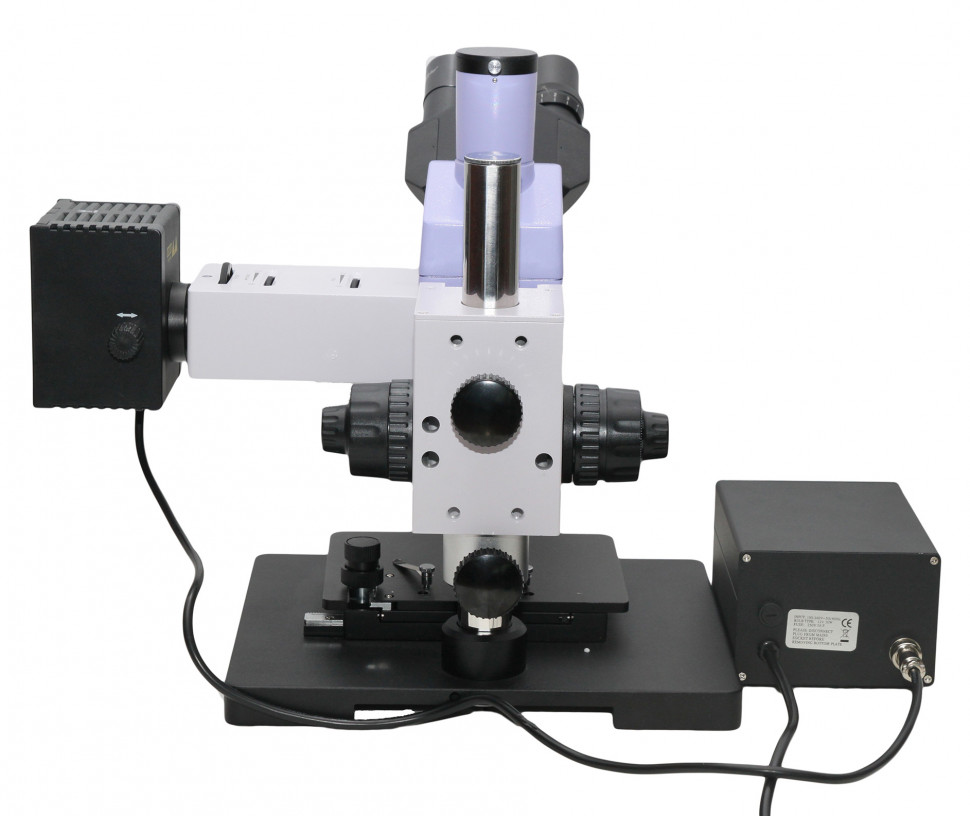

Штатив оригинальной конструкции не имеет верхнего ограничения по высоте образца — объект устанавливается на столик снизу, фокусировка осуществляется перемещением тубуса, а не столика. Это позволяет исследовать детали сложной геометрии и большой высоты. Компактность конструкции — высота микроскопа позволяет размещать его на полках лабораторной мебели высотой от 40 см. Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива, жёсткость хода грубой фокусировки регулируется для предотвращения самопроизвольного смещения.

Галогенная лампа 12 В / 30 Вт с регулировкой яркости создаёт тёплый свет с непрерывным спектром, близким к дневному. Встроенные апертурная и полевая диафрагмы позволяют настроить освещение по методу Кёлера — это выравнивает яркость поля и повышает контраст изображения. Центрировка источника света и диафрагм обеспечивает равномерность освещения при смене объективов. В комплект входят четыре светофильтра: зелёный (повышает контраст и разрешение за счёт коррекции хроматических аберраций планахроматов), голубой (приближает цветовую температуру к дневному свету), жёлтый (усиливает контраст границ зёрен), матовый (рассеивает свет для устранения бликов на полированной поверхности).

Кому подойдёт

Микроскоп ориентирован на специалистов, имеющих опыт металлографических исследований и навыки настройки освещения по Кёлеру. Уровень сложности сборки и настройки указан как высокий — это не универсальный прибор для начинающих. MAGUS Metal 630 подойдёт лабораториям контроля качества металлопродукции, где требуется регулярный анализ микроструктуры партий сплавов, выявление дефектов литья и термообработки, оценка размера зерна и фазового состава. Наличие поляризации расширяет применение на задачи, где критична идентификация анизотропных фаз — например, контроль структуры титановых сплавов, исследование композитов, анализ покрытий.

Компактность конструкции и отсутствие ограничения по высоте образца делают прибор удобным для предприятий с ограниченным пространством и разнообразной номенклатурой деталей. Возможность подключения камеры через отдельный порт позволяет документировать результаты и проводить измерения в специализированном ПО без потери визуального канала.

Что важно знать заранее

Металлографический микроскоп требует подготовленного образца: поверхность должна быть отполирована до зеркального блеска, при необходимости протравлена реактивом для выявления структуры. Без полировки границы зёрен и фазы не будут видны. Размер столика 185×140 мм и ход координатного механизма 35×30 мм ограничивают габариты образца — для крупных деталей потребуется изготовление вырезки или темплета.

Галогенная лампа 30 Вт имеет ресурс около 50 часов непрерывной работы на полной мощности, что существенно меньше LED-источников. Замена лампы требует аккуратности — при касании колбы пальцами ресурс падает из-за локального перегрева кварцевого стекла. Для длительной работы рекомендуется снижать яркость до минимально достаточного уровня.

Настройка освещения по методу Кёлера и центрировка диафрагм требуют времени и понимания оптической схемы. При некорректной настройке изображение теряет контраст, появляются неравномерность освещения и паразитные блики. Поляризованный свет даёт информацию только на анизотропных материалах — для изотропных фаз (например, аустенит в нержавеющих сталях) этот метод неэффективен.

Камера в комплект не входит. При выборе камеры необходимо учитывать разрешение сенсора и размер пикселя: слишком большое разрешение при малом размере пикселя может не дать прироста детализации из-за ограничений оптической системы. Адаптер C-mount 1× не изменяет увеличение, поэтому итоговое увеличение на экране зависит от диагонали сенсора и монитора.

Комплектация

• Штатив с механизмом фокусировки, предметным столиком и револьверным устройством — основа микроскопа, обеспечивает компактность и возможность работы с образцами любой высоты
• Осветитель отражённого света — насадка с фонарём галогенной лампы, апертурной и полевой диафрагмами, центрировкой
• Тринокулярная визуальная насадка Зидентопф — бинокулярный канал с углом 30° и вертикальный порт для камеры с делителем потока 100/0 и 0/100
• Четыре планахроматических объектива — PL L5×/0,12 (WD 26,1 мм), PL L10×/0,25 (WD 20,2 мм), PL L20×/0,40 (WD 8,80 мм), PL L50×/0,70 (WD 3,68 мм), скорректированы на бесконечность
• Два окуляра 10×/22 мм с удалённым зрачком 10 мм — обеспечивают комфортное визуальное наблюдение
• Адаптер C-mount 1× — для подключения цифровой камеры к вертикальному порту
• Четыре светофильтра — зелёный, голубой, жёлтый, матовый
• Встроенный анализатор и съёмный поляризатор — для работы в поляризованном свете
• Ключ-шестигранник, блок питания, сетевой шнур, кабель осветителя, пылезащитный чехол, инструкция, гарантийный талон

Комплект достаточен для начала работы в режиме светлого поля и поляризации. Для расширения диапазона увеличения и повышения разрешающей способности потребуются дополнительные объективы и окуляры. Цифровая камера приобретается отдельно в зависимости от задач документирования и измерений.

Рекомендуемые аксессуары

Объективы повышенной кратности — PL L40×/0,60, PL L60×/0,70, PL L80×/0,80, PL L100×/0,85 расширяют диапазон увеличения до 1000× и более, позволяют работать с субмикронными включениями и дислокационной структурой. Рабочее расстояние у высокократных объективов критически мало (от 3,98 мм у 40× до 0,40 мм у 100×), что требует идеально плоской поверхности образца.

Окуляры увеличенной кратности — 12,5×, 15×, 20×, 25× повышают итоговое увеличение без смены объектива, но уменьшают поле зрения и выходной зрачок. Окуляр 10× со шкалой позволяет проводить линейные измерения непосредственно в визуальном канале при калибровке по эталонному слайду.

Калибровочный слайд — эталонная шкала для определения цены деления окулярной сетки и проверки точности измерений в цифровом ПО.

Цифровая камера — для документирования структуры, измерения размеров зёрен и включений, подготовки отчётов. При выборе камеры учитывайте, что разрешение сенсора должно соответствовать оптическому разрешению системы — избыточное количество мегапикселей при малом размере пикселя не повысит детализацию.

Итог

MAGUS Metal 630 — специализированный металлографический микроскоп профессионального уровня с поляризацией, предназначенный для контроля микроструктуры металлов, сплавов и покрытий. Планахроматическая инфинити-оптика с числовой апертурой до 0,70 в базовой комплектации обеспечивает разрешение субмикронного уровня. Два метода контрастирования — светлое поле и поляризованный свет — позволяют выявлять как общую морфологию, так и анизотропные фазы, кристаллическую структуру и внутренние напряжения. Компактная конструкция штатива без ограничения по высоте образца, механический координатный столик, тонкая фокусировка 0,002 мм и возможность настройки освещения по Кёлеру делают прибор универсальным инструментом для лабораторий контроля качества и научных исследований. Сложность настройки и необходимость подготовки образцов требуют квалификации оператора, но обеспечивают высокую точность и повторяемость результатов.
