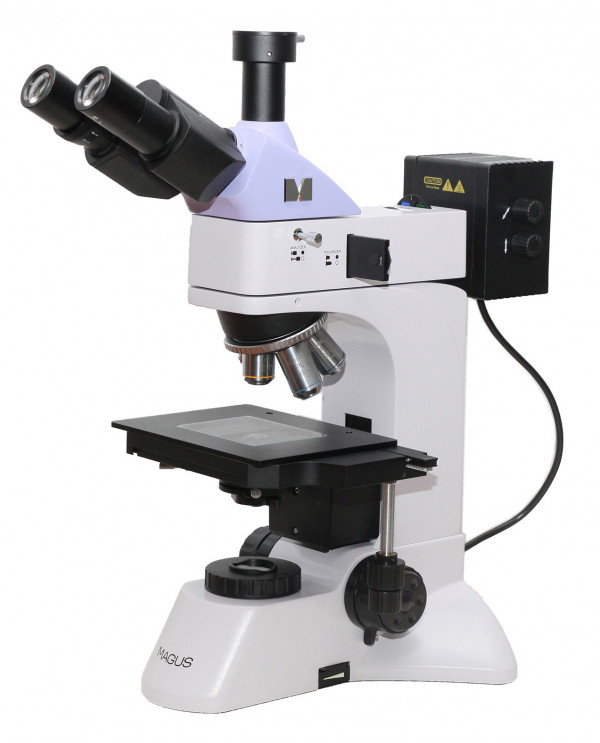

Микроскоп металлографический MAGUS Metal 600

Металлографический микроскоп MAGUS Metal 600 — двухсистемный лабораторный инструмент с поляризацией для исследования структуры материалов

MAGUS Metal 600 — профессиональный металлографический микроскоп для изучения непрозрачных материалов в отражённом свете и полупрозрачных объектов в проходящем свете. Планахроматическая оптика с коррекцией на бесконечность, встроенная система поляризации и двухкоординатный механический столик обеспечивают точное исследование микроструктуры металлов, сплавов, минералов, полупроводников и покрытий. Центрируемые элементы осветительной системы отражённого света и настройка по методу Кёлера в обоих типах освещения гарантируют высокую воспроизводимость результатов.

Что можно увидеть или сделать на практике

Что можно проконтролировать

Микроскоп предназначен для изучения микроструктуры на полированных плоскопараллельных шлифах непрозрачных материалов. В отражённом свете исследуются зёренная структура металлов и сплавов, границы зёрен, фазовые включения, дефекты кристаллической решётки, качество термообработки и механической обработки поверхности. Диапазон увеличения 50–600 крат в базовой комплектации перекрывает задачи от обзорного анализа структуры до детального изучения включений и границ фаз. Числовая апертура объективов до 0,70 обеспечивает разрешение субмикронных элементов структуры. Метод поляризации выявляет ориентацию кристаллов, анизотропию материалов, напряжения и двойникование в металлах и сплавах — встроенный анализатор и съемный поляризатор позволяют работать как в скрещенных николях, так и в частично поляризованном свете.

Дополнительно микроскоп оборудован осветительной системой проходящего света с конденсором Аббе, что даёт возможность исследовать полупрозрачные плёнки, образцы на фильтрах, тонкие срезы полимеров — объекты, которые невозможно изучить в отражённом свете. Стеклянная вставка в предметный столик используется именно для этого режима работы. Такая универсальность расширяет круг задач за пределы классической металлографии.

Тип освещения и методы контрастирования

В системе отражённого света используется коаксиальное освещение через объектив — свет падает строго вертикально на шлиф, что критически важно для корректного выявления микроструктуры. Галогенная лампа 12 В/30 Вт с регулируемой яркостью обеспечивает равномерное освещение в тёплом спектре. Центрируемые апертурная и полевая диафрагмы, а также центрируемый источник света позволяют настроить освещение по методу Кёлера — это обеспечивает равномерность освещения поля, высокий контраст и воспроизводимость условий наблюдения от препарата к препарату. Четыре светофильтра в комплекте (зелёный, голубой, жёлтый, матовый) используются для коррекции цветопередачи, усиления контраста отдельных структурных элементов или смягчения бликов на полированной поверхности.

Осветительная система проходящего света построена на центрируемом конденсоре Аббе с числовой апертурой 1,25, регулируемой апертурной и полевой диафрагмами и откидной линзой для работы с объективами малой кратности. Это даёт возможность применять метод Кёлера и в проходящем свете, что важно для корректного исследования полупрозрачных объектов с сохранением разрешающей способности оптической системы.

Подготовка образцов

Для работы в отражённом свете образец должен быть подготовлен в виде плоскопараллельного шлифа с полированной поверхностью. Полировка выполняется последовательно абразивами уменьшающейся зернистости до зеркального блеска, после чего шлиф протравливается реактивом для выявления микроструктуры. Качество полировки и травления напрямую определяет видимость границ зёрен и фазовых составляющих. Максимальная высота образца на предметном столике — 20 мм, что позволяет размещать как стандартные металлографические шлифы в заливке, так и крупногабаритные образцы в пределах указанной высоты.

Для проходящего света образец должен быть полупрозрачным — это могут быть тонкие плёнки, фильтры с осаждёнными частицами, тонкие срезы полимеров. Стеклянная вставка в столик служит оптическим окном для пропускания света снизу.

Конструкция и технологии

Оптическая система построена на планахроматических объективах с коррекцией на бесконечность. В комплект входят объективы 5x/0,12, 10x/0,25, 40x/0,60 и 60x/0,70 с парфокальной высотой 45 мм. Планахроматы исправляют кривизну поля и хроматическую аберрацию лучше стандартных ахроматов, давая резкое изображение по всему полю зрения. Коррекция на бесконечность означает, что между объективом и окуляром световой пучок идёт параллельно — это позволяет встраивать дополнительные оптические элементы (анализатор поляризации, светоделитель для камеры, фильтры) без нарушения фокусировки и качества изображения. Рабочее расстояние объективов варьируется от 26,1 мм у 5-кратного до 2,08 мм у 60-кратного — это типично для объективов с увеличенным рабочим расстоянием, предназначенных для работы с шлифами. Револьверное устройство на 5 позиций повёрнуто от наблюдателя, четыре объектива установлены, одно гнездо свободно для дополнительного объектива из опциональной линейки (20x, 50x, 80x или 100x/0,85).

Тринокулярная насадка Зидентопф с углом наклона 30° оборудована вертикальным портом для цифровой камеры с переключателем светового потока 100/0 или 0/100 — весь свет идёт либо на окуляры, либо на камеру, промежуточных положений нет. Адаптер C-mount 1× входит в комплект. Окуляры 10x/22 мм с удалённым зрачком 10 мм обеспечивают комфортное наблюдение, на левом тубусе расположена диоптрийная коррекция ±5 диоптрий. Межзрачковое расстояние регулируется в диапазоне 48–75 мм.

Предметный столик размером 210×140 мм оснащён двухкоординатным механическим приводом с диапазоном перемещения 75 мм по одной оси и 50 мм по другой. Точное позиционирование образца критично для систематического исследования структуры по площади шлифа и для возврата к конкретному участку.

Механизм фокусировки коаксиальный — рукоятки грубой и тонкой наводки расположены на одной оси с обеих сторон корпуса. Грубая фокусировка имеет ход 25 мм, оборудована механизмами блокировки и регулировки жёсткости хода. Тонкая фокусировка обеспечивает шаг 0,002 мм, что позволяет точно навести резкость на плоскость шлифа и последовательно фокусироваться на разных уровнях глубины при изучении рельефа или включений.

Кому подойдёт

MAGUS Metal 600 предназначен для лабораторий материаловедения и металлургии, выполняющих рутинный контроль структуры металлов и сплавов, исследовательских задач по фазовому составу, изучения влияния режимов термообработки на микроструктуру. Двухсистемное освещение делает прибор универсальным инструментом для геологических лабораторий, работающих как с непрозрачными рудными минералами, так и с полупрозрачными шлифами пород. Метод поляризации востребован при изучении анизотропных материалов, ориентации зёрен, остаточных напряжений в кристаллических структурах. Наличие тринокулярной насадки с адаптером C-mount и возможность настройки освещения по методу Кёлера делают микроскоп подходящим для задач, требующих цифровой фиксации результатов и воспроизводимости условий съёмки. Инструмент рассчитан на пользователей с опытом настройки осветительных систем и подготовки металлографических шлифов.

Что важно знать заранее

Микроскоп требует подготовленных образцов — для работы в отражённом свете необходимо оборудование для резки, шлифовки, полировки и травления металлографических шлифов. Это не экспресс-метод: качественная пробоподготовка занимает от нескольких минут до часов в зависимости от материала. Настройка освещения по методу Кёлера, центрировка элементов осветительной системы отражённого света и настройка поляризации требуют понимания принципов работы и времени — производитель отмечает уровень сложности как высокий. Галогенные лампы имеют ограниченный ресурс и требуют периодической замены, при длительной работе нагревают корпус осветителя. Вес микроскопа 11 кг — это стационарный лабораторный инструмент, не предназначенный для частой транспортировки. Для полноценного использования тринокулярной насадки потребуется цифровая камера с креплением C-mount, она приобретается отдельно.

Комплектация

• Штатив — корпус со встроенным блоком питания, осветительной системой проходящего света, конденсором Аббе с откидной линзой, механизмом коаксиальной фокусировки, двухкоординатным механическим предметным столиком и револьверным устройством на 5 объективов.
• Осветитель отражённого света — насадка с фонарём лампы, центрируемыми диафрагмами, встроенным анализатором и съёмным поляризатором, набором из четырёх светофильтров.
• Тринокулярная визуальная насадка Зидентопф — с углом наклона 30°, вертикальным портом для камеры, переключателем светового потока, регулировкой межзрачкового расстояния и диоптрийной коррекцией на левом тубусе.
• Объективы-планахроматы с коррекцией на бесконечность — PL L5x/0,12 (WD 26,1 мм), PL L10x/0,25 (WD 20,2 мм), PL L40x/0,60 (WD 3,98 мм), PL L60x/0,70 (WD 2,08 мм).
• Окуляры 10x/22 мм с удалённым зрачком 10 мм — 2 шт.
• Адаптер C-mount 1× — для установки цифровой камеры в вертикальный порт насадки.
• Стеклянная вставка в столик — для работы в проходящем свете с полупрозрачными образцами.
• Сетевой шнур питания, кабель осветителя отражённого света, ключ-шестигранник, пылезащитный чехол, инструкция и гарантийный талон.

Комплект полностью готов к работе в светлом поле и поляризованном свете в отражённом освещении, а также в проходящем свете. Для расширения диапазона увеличения или смены масштаба наблюдения потребуются дополнительные окуляры или объективы из опциональной линейки. Для цифровой фиксации изображения необходима камера с креплением C-mount.

Рекомендуемые аксессуары

Окуляры 12,5x, 15x, 20x или 25x расширяют верхний предел увеличения до 1250, 1500, 2000 или 2500 крат соответственно — это полезно для детального изучения мелких включений и границ фаз, однако следует учитывать, что при увеличении свыше 350–425 крат (в зависимости от числовой апертуры объектива) дальнейший рост масштаба не добавляет новых деталей структуры. Окуляр 10x/22 мм со шкалой позволяет проводить линейные измерения непосредственно в поле зрения. Объективы 20x/0,40, 50x/0,70, 80x/0,80 или 100x/0,85 заполняют промежутки в ряду увеличений и дают более высокую разрешающую способность для задач, требующих максимальной детализации. Калибровочный слайд необходим для точных измерений размеров структурных элементов при использовании окуляра со шкалой или цифровой камеры с измерительным программным обеспечением. Цифровая камера с креплением C-mount обеспечивает фиксацию изображения для отчётности, архивирования результатов и измерений в специализированном ПО.

Итог

MAGUS Metal 600 — профессиональный металлографический микроскоп с двумя независимыми осветительными системами, планахроматической оптикой с коррекцией на бесконечность и встроенной системой поляризации. Центрируемые элементы и возможность настройки по методу Кёлера в обоих типах освещения обеспечивают высокую воспроизводимость результатов. Инструмент ориентирован на лабораторное исследование микроструктуры металлов, сплавов, минералов и других непрозрачных материалов, а также полупрозрачных объектов. Тринокулярная насадка с адаптером C-mount, двухкоординатный механический столик и высокоточная фокусировка делают микроскоп готовым к задачам количественной металлографии и цифровой документации.
