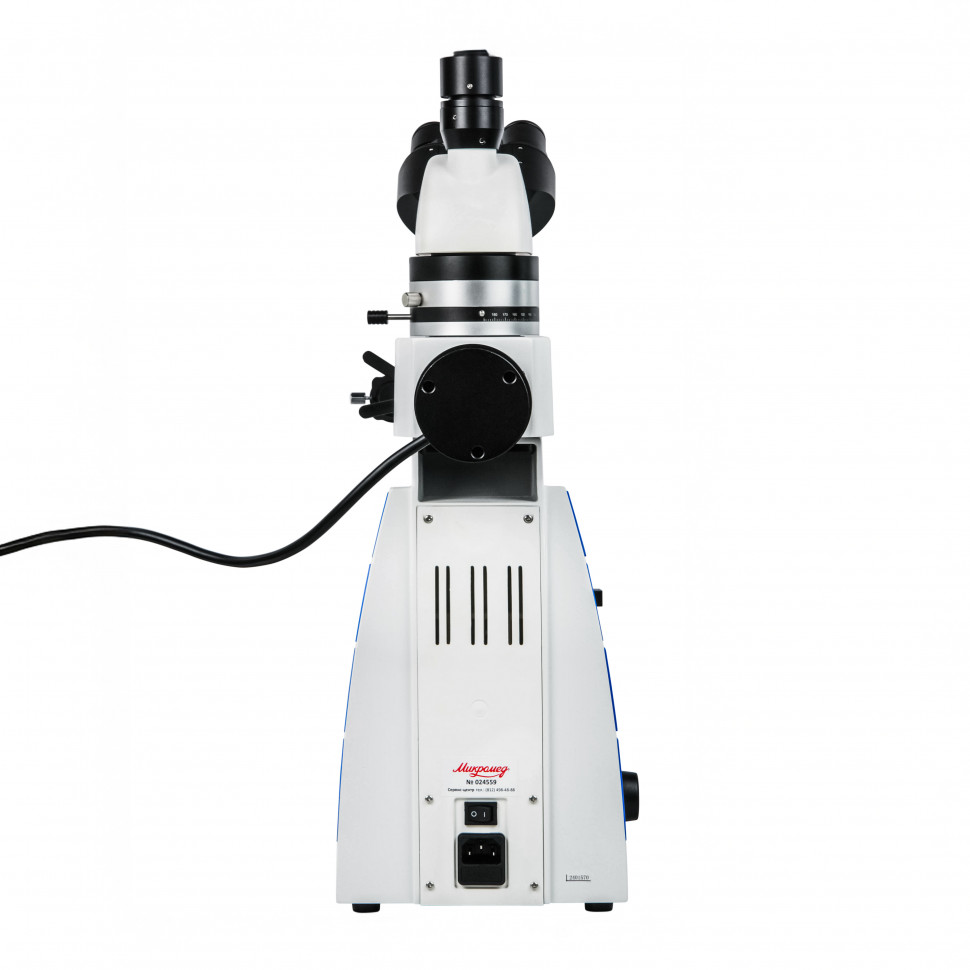

Микроскоп Микромед ПОЛАР 4 LED — исследовательская система для поляризационной микроскопии

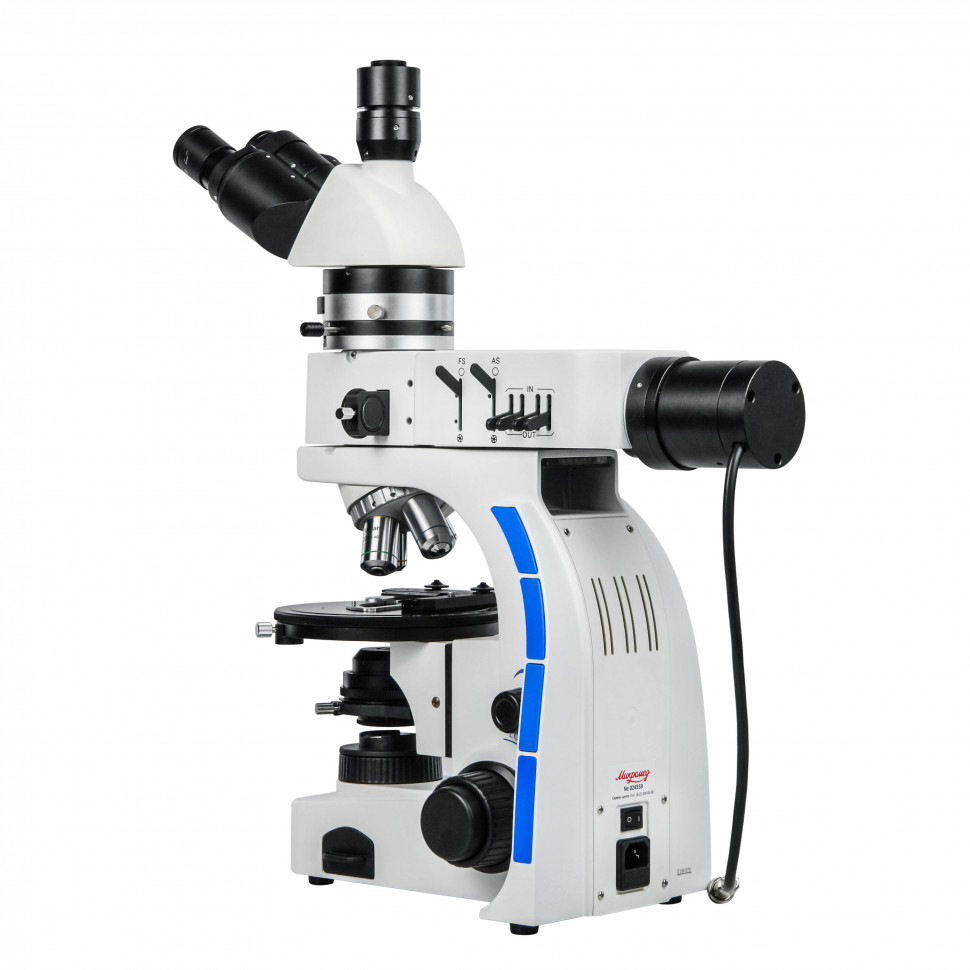

Микромед ПОЛАР 4 LED — прямой поляризационный микроскоп исследовательского класса с двумя независимыми осветителями проходящего и отражённого света. Оптическая схема бесконечности, планахроматические объективы с увеличенным рабочим расстоянием, набор оптических компенсаторов и линза Бертрана обеспечивают полный цикл исследований анизотропных материалов — от визуализации структуры в скрещённых николях до количественного определения двойного лучепреломления и коноскопического анализа кристаллов.

Что можно увидеть и исследовать на практике

Метод поляризации и его возможности

Микроскоп работает с линейно поляризованным светом: встроенный в конденсор поляризатор создаёт поляризованный луч, который проходит через образец или отражается от него, а выдвижной анализатор в промежуточном тубусе пропускает только компоненту, совпадающую с его плоскостью поляризации. При скрещённых николях (поляризатор и анализатор развёрнуты на 90⁰) изотропные материалы остаются тёмными, а анизотропные кристаллы и структуры с внутренними напряжениями светятся характерными интерференционными цветами. Это позволяет различать минералы по оптическим свойствам, выявлять дефекты кристаллической решётки, визуализировать остаточные напряжения в металлах и полимерах, определять ориентацию зёрен в поликристаллах. Поляризаторы вращаются на 360⁰, что даёт возможность поворачивать плоскость поляризации и находить положение погасания кристалла для точного определения его ориентации.

Количественные измерения с оптическими компенсаторами

В комплект входят три оптических компенсатора: пластинка λ/4 (137 нм), пластинка λ (530 нм) и кварцевый клин 4λ. Компенсаторы устанавливаются в слот промежуточного тубуса и вносят в оптический путь калиброванную разность хода, которая компенсирует двойное лучепреломление образца. Вращая круглый предметный столик с круговой шкалой и нониусом (цена деления 1⁰) и наблюдая положение погасания, определяют величину и знак оптической анизотропии материала. Кварцевый клин с непрерывным изменением разности хода позволяет измерять двойное лучепреломление методом компенсации с точностью до долей длины волны. Эти данные используются в кристаллографии для идентификации минералов, в материаловедении — для контроля структуры и напряжений.

Коноскопия через линзу Бертрана

Встроенная в промежуточный тубус фокусируемая линза Бертрана переводит микроскоп в режим коноскопии — наблюдения в сходящихся лучах. В этом режиме вместо изображения образца видны интерференционные фигуры, формирующиеся в задней фокальной плоскости объектива. По форме фигуры (изогиры и изохромы) определяют оптический знак кристалла, угол между оптическими осями, симметрию кристаллической решётки. Коноскопия критична для точной диагностики минералов в петрографии и контроля оптических свойств искусственных кристаллов в производстве оптоэлектроники.

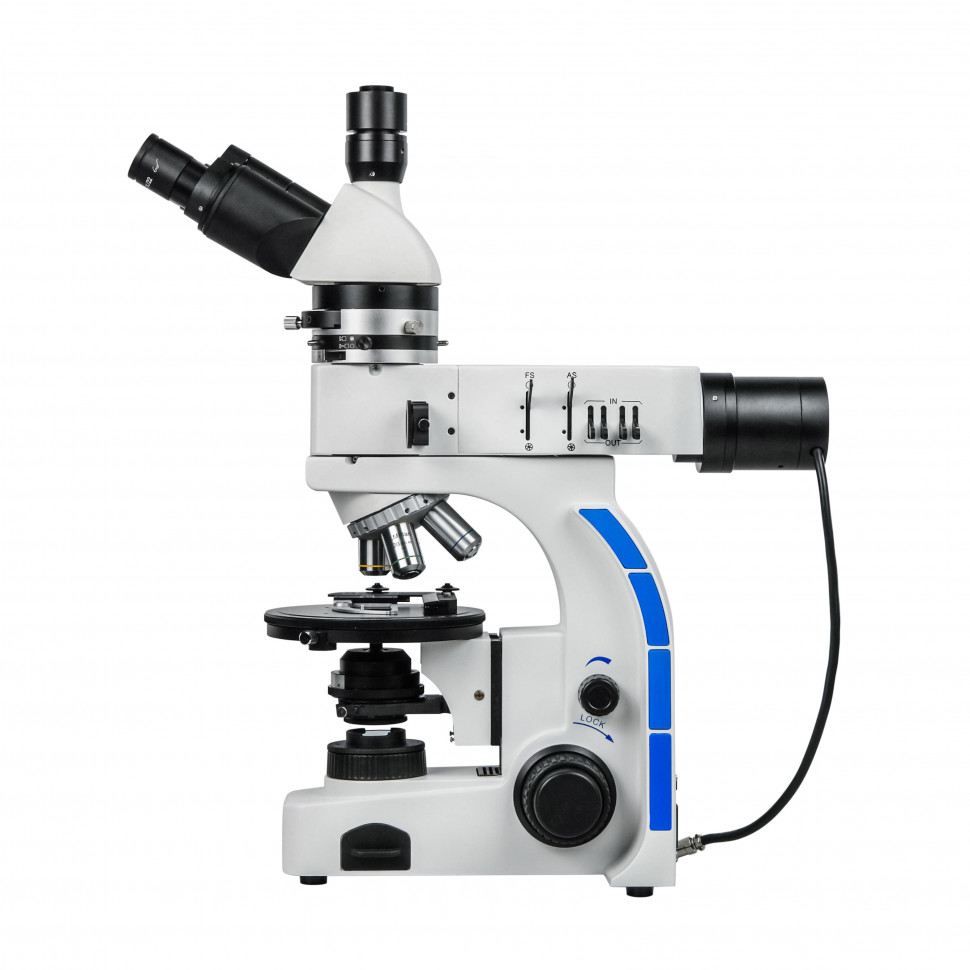

Проходящий и отражённый свет

Микроскоп оснащён двумя независимыми осветителями. Проходящий свет через центрируемый иммерсионный конденсор Аббе (N.A. 0.90/1.25) предназначен для прозрачных шлифов и тонких срезов горных пород, полимеров, керамики. Отражённый свет с системой прямой подсветки через объектив (опак-иллюминатор) работает с непрозрачными полированными образцами — металлическими шлифами, протравленными поверхностями, электронными платами. Оба канала построены по схеме Кёлера, обеспечивая равномерное освещение и полное использование апертуры объектива. Встроенные в модуль отражённого света переключаемые светофильтры (синий, зелёный, жёлтый, нейтральный) позволяют подобрать контраст для конкретного типа образца.

Конструкция и технологии

Оптическая схема бесконечности (∞) означает, что объективы формируют параллельный пучок лучей, который сводится в изображение тубусной линзой. Это развязывает оптические элементы и позволяет встраивать в параллельный ход лучей дополнительные модули — поляризаторы, анализатор, линзу Бертрана, компенсаторы — без внесения аберраций и изменения фокусировки. Именно благодаря этой схеме в промежуточном тубусе размещён полный набор устройств для поляризационной микроскопии.

В базовую комплектацию входят четыре планахроматических объектива LM PLAN с увеличением 5х, 10х, 20х, 50х и числовой апертурой от 0.12 до 0.70. Планахроматы корректируют кривизну поля по всему полю зрения и устраняют хроматические аберрации для двух длин волн, давая резкое изображение без цветной каймы от центра до края кадра. Увеличенное рабочее расстояние упрощает работу с толстыми шлифами и образцами в нестандартных держателях. Объективы скорректированы для работы без покровного стекла (коррекция ∞/0), что соответствует методике подготовки минералогических и металлографических препаратов. Револьверное устройство на пять позиций имеет центрируемые гнезда — каждый объектив юстируется индивидуально, обеспечивая точное совмещение оптических осей при переключении кратности.

Тринокулярная насадка Зидентопфа с делением светового потока 50:50 позволяет одновременно наблюдать в окуляры и выводить изображение на камеру. В комплекте поставляется оптический адаптер C-mount с коэффициентом 0.65х, согласующий выходной зрачок микроскопа с сенсорами профессиональных камер формата до 2/3 дюйма без виньетирования. Насадка поворачивается на 360⁰ и имеет угол наклона окулярных тубусов 30⁰, межзрачковое расстояние регулируется в диапазоне 52–75 мм, левый тубус снабжён диоптрийной коррекцией ±5 диоптрий.

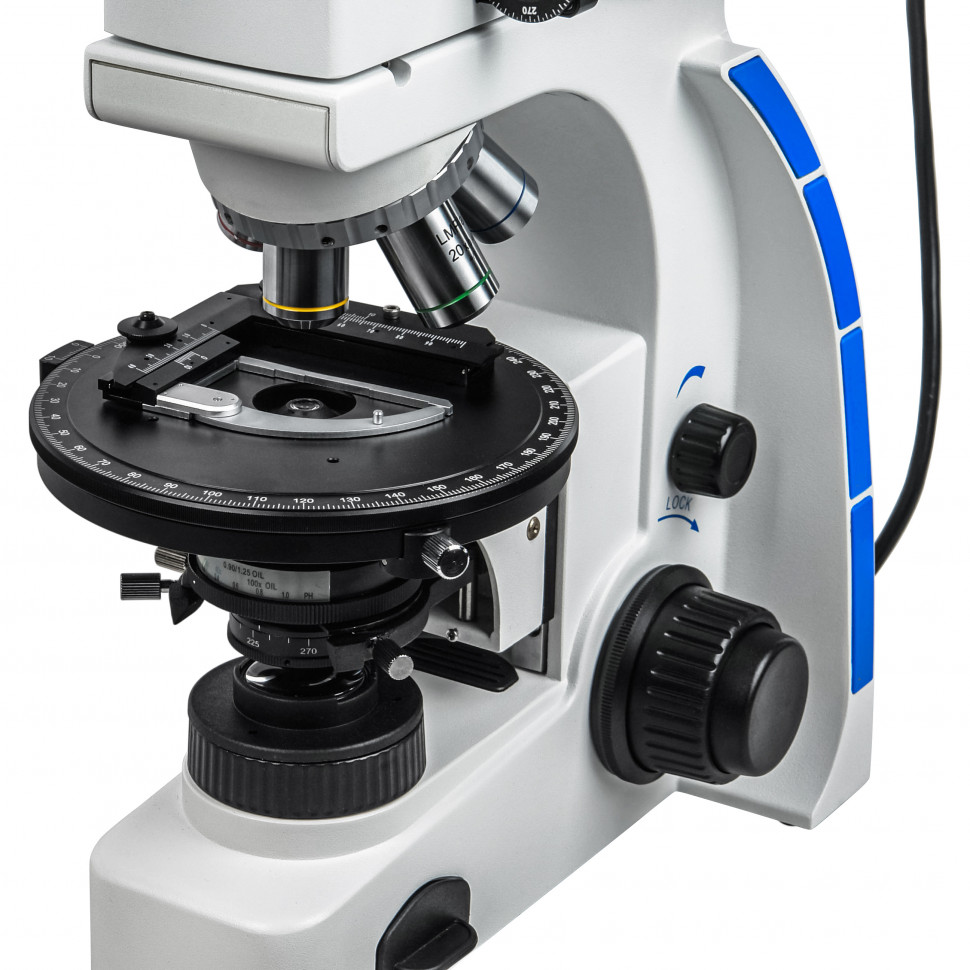

Круглый предметный столик диаметром 160 мм вращается на 360⁰ с нониусной шкалой (цена деления 1⁰). Вращение столика необходимо для поиска положений погасания кристалла и измерения углов между кристаллографическими осями. Накладной препаратоводитель перемещает образец в плоскости X-Y в диапазоне 48×27 мм, положение контролируется по шкалам с нониусами. Это обеспечивает повторяемость координат при многократном возвращении к одной точке образца.

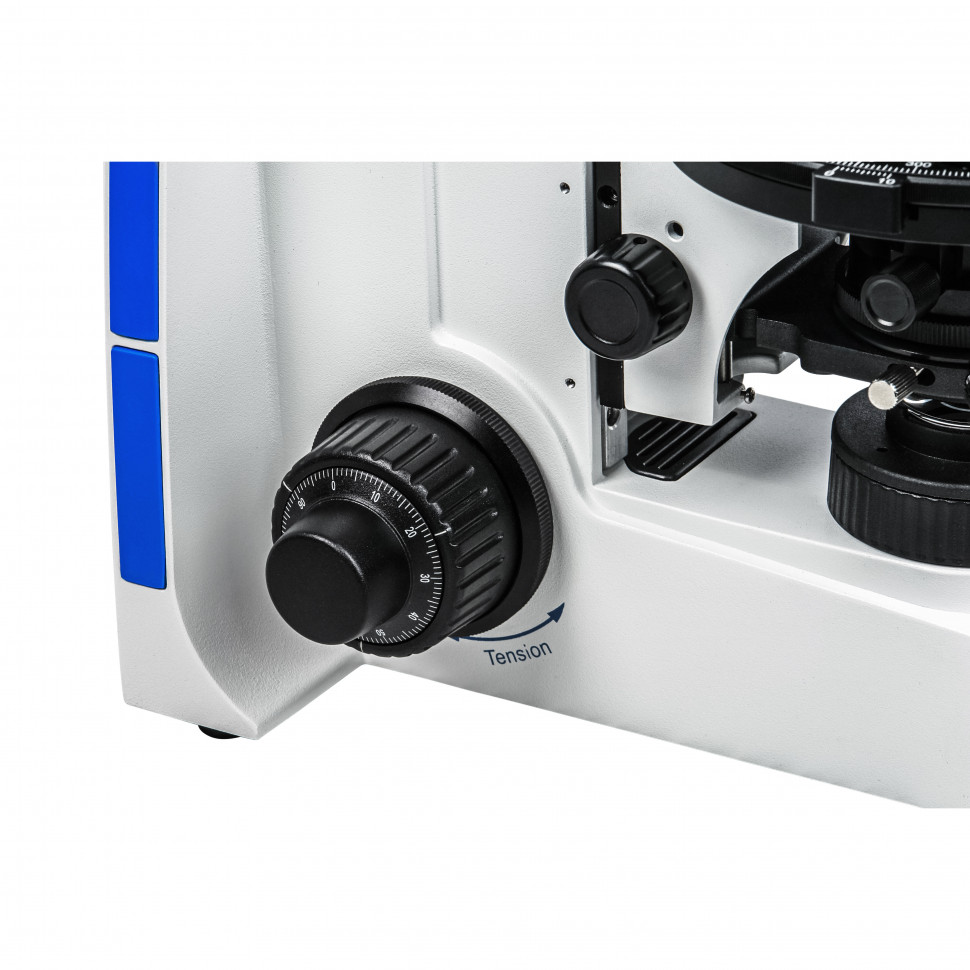

Фокусировка выполнена на базе демпфированного зубчато-реечного механизма с коаксиальными рукоятками грубой и тонкой наводки, расположенными с обеих сторон штатива. Тонкая фокусировка перемещает столик на 0.1 мм за полный оборот, шкала имеет цену деления 1 мкм. Регулировка усилия грубой фокусировки и ограничитель хода предотвращают самопроизвольное смещение столика и защищают объектив от столкновения с препаратом. Диапазон перемещения 20 мм достаточен для работы с образцами различной толщины.

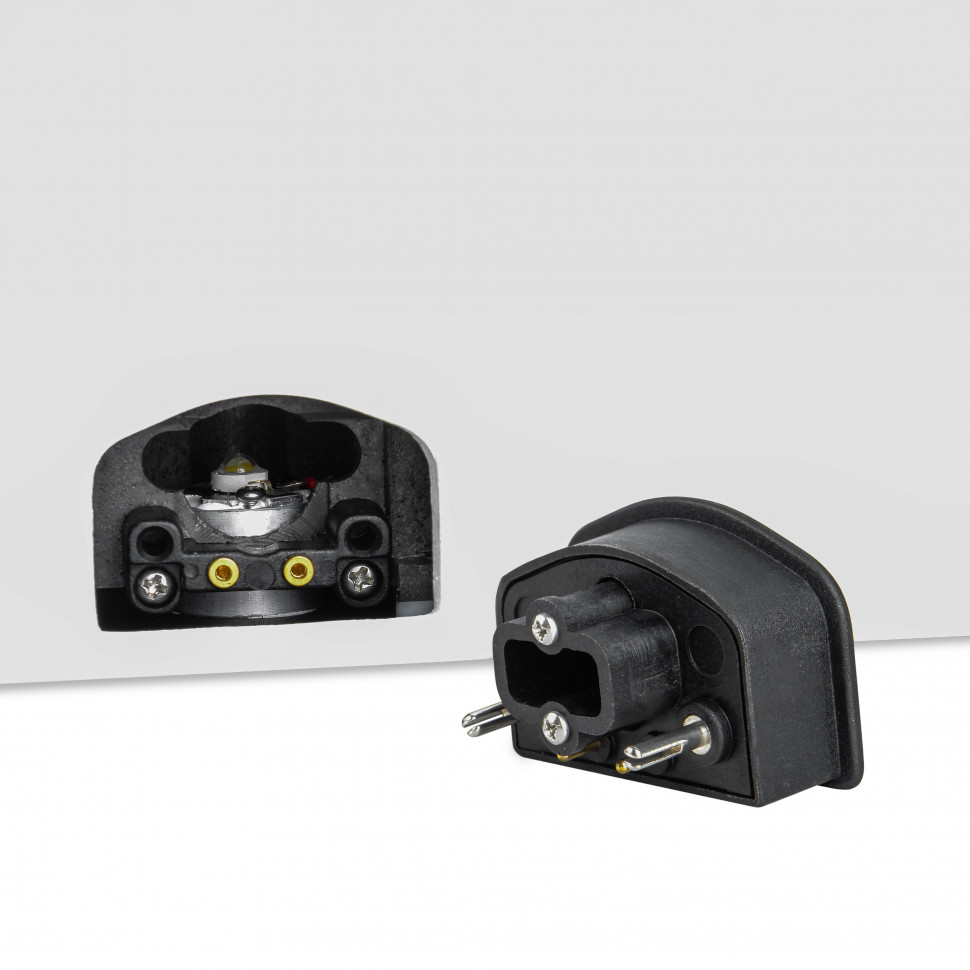

Осветитель отраженного света выполнен в виде независимого модуля с собственным источником питания. Светодиод мощностью 5 Вт и конденсор размещены в выносном фонаре, что снижает нагрев штатива и упрощает юстировку. Оба осветителя управляются цифровым контроллером с точностью регулировки яркости 0.5% в диапазоне 0–100%, что критично для воспроизводимости результатов при количественной фотометрии.

Кому подойдёт

Микромед ПОЛАР 4 LED предназначен для лабораторий материаловедения, геологических и минералогических служб, научно-исследовательских институтов, производственного контроля в полупроводниковой промышленности. Требует от оператора понимания принципов поляризационной оптики, умения интерпретировать интерференционные цвета и коноскопические фигуры, владения методикой приготовления шлифов и настройки поляризационного микроскопа. Подходит для структурного анализа металлов и сплавов, идентификации минералов в тонких шлифах горных пород, контроля остаточных напряжений в стёклах и полимерах, исследования жидких кристаллов, определения оптических констант кристаллов.

Что важно знать заранее

Объективы скорректированы для работы без покровного стекла. Если ваш протокол требует покрытия препарата покровным стеклом, это внесёт сферическую аберрацию и снизит разрешение. Для таких задач существуют объективы с коррекцией на толщину покровного стекла 0.17 мм — они приобретаются отдельно.

Максимальная числовая апертура объективов в базовой комплектации составляет 0.70 (объектив 50х). Для достижения предельной детализации при увеличениях свыше 500× и числовой апертуры выше 0.80 потребуются дополнительные объективы 80х/0.80 или 100х/0.80, а для апертуры выше 1.0 — иммерсионный объектив 100х/1.25 с иммерсионным маслом.

Конденсор поддерживает иммерсию (N.A. до 1.25), но реализация этой возможности требует нанесения иммерсионного масла между нижней линзой конденсора и нижней поверхностью препарата, что применяется редко и только для специфических задач с высокими требованиями к апертуре проходящего света.

Микроскоп не включает камеру и программное обеспечение — они приобретаются отдельно в зависимости от требований к разрешению, скорости съёмки и типу анализа. Адаптер C-mount в комплекте совместим с промышленными и научными камерами стандарта C/CS-mount.

Комплектация

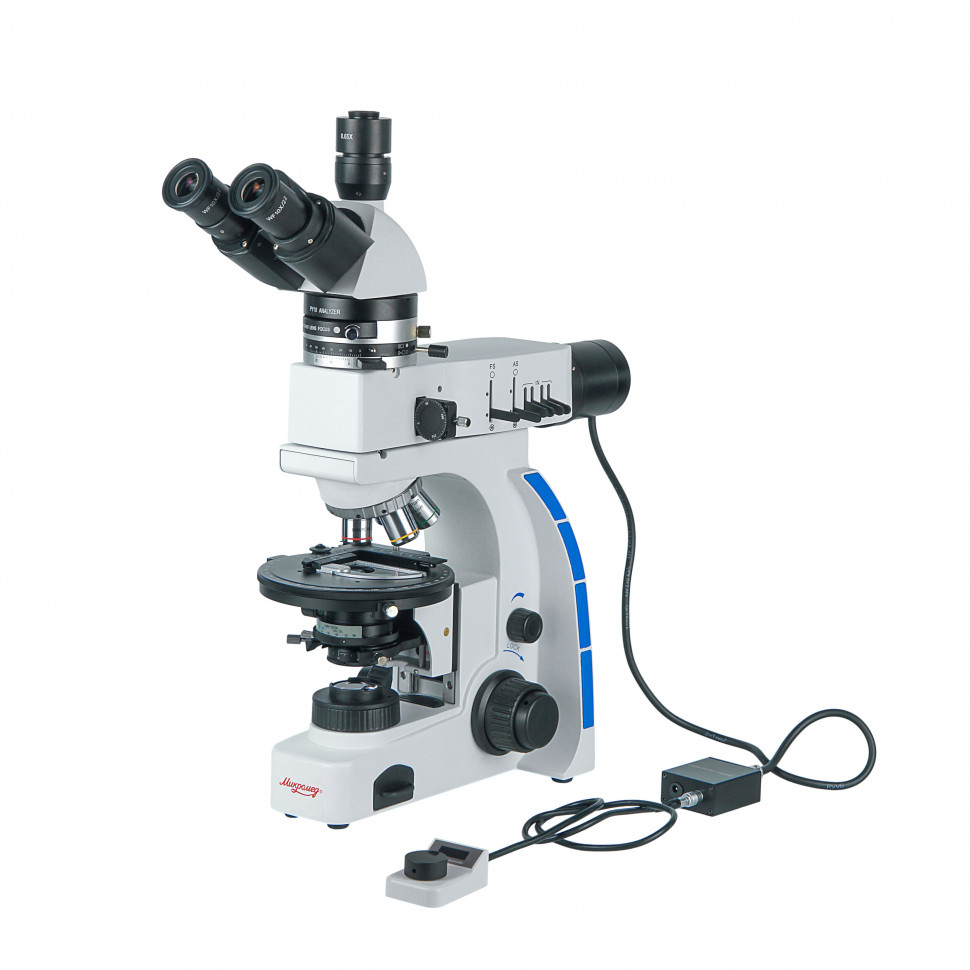

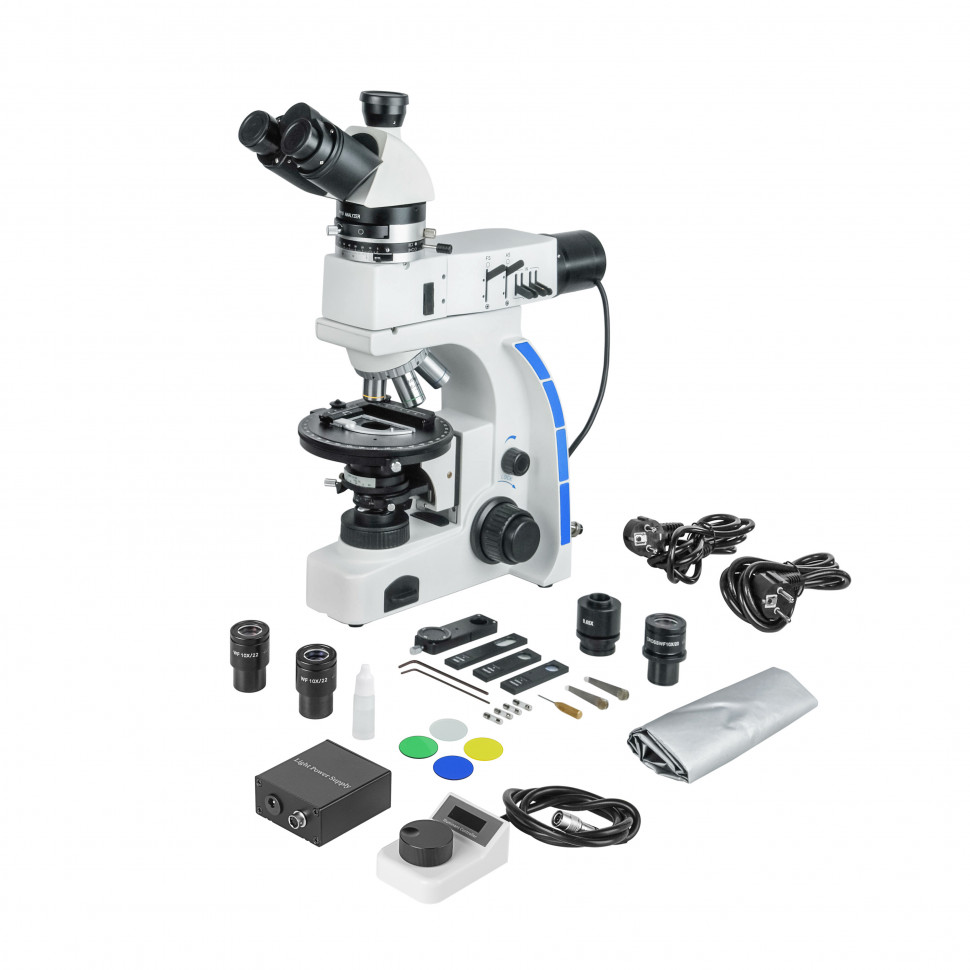

• Штатив — основание с встроенным осветителем проходящего света, конденсором, револьвером и механизмом фокусировки.
• Револьвер на 5 позиций — с центрируемыми гнёздами объективов, установлен на штативе.
• Тринокулярная насадка ICO Infinitive — поворотная на 360⁰, наклон тубусов 30⁰, деление светового потока 50:50.
• Модуль осветителя отражённого света с фонарем — независимый блок с опак-иллюминатором, светодиодом 5 Вт и встроенными светофильтрами.
• Контроллер с блоком питания — цифровое управление яркостью обоих осветителей с точностью 0.5%.

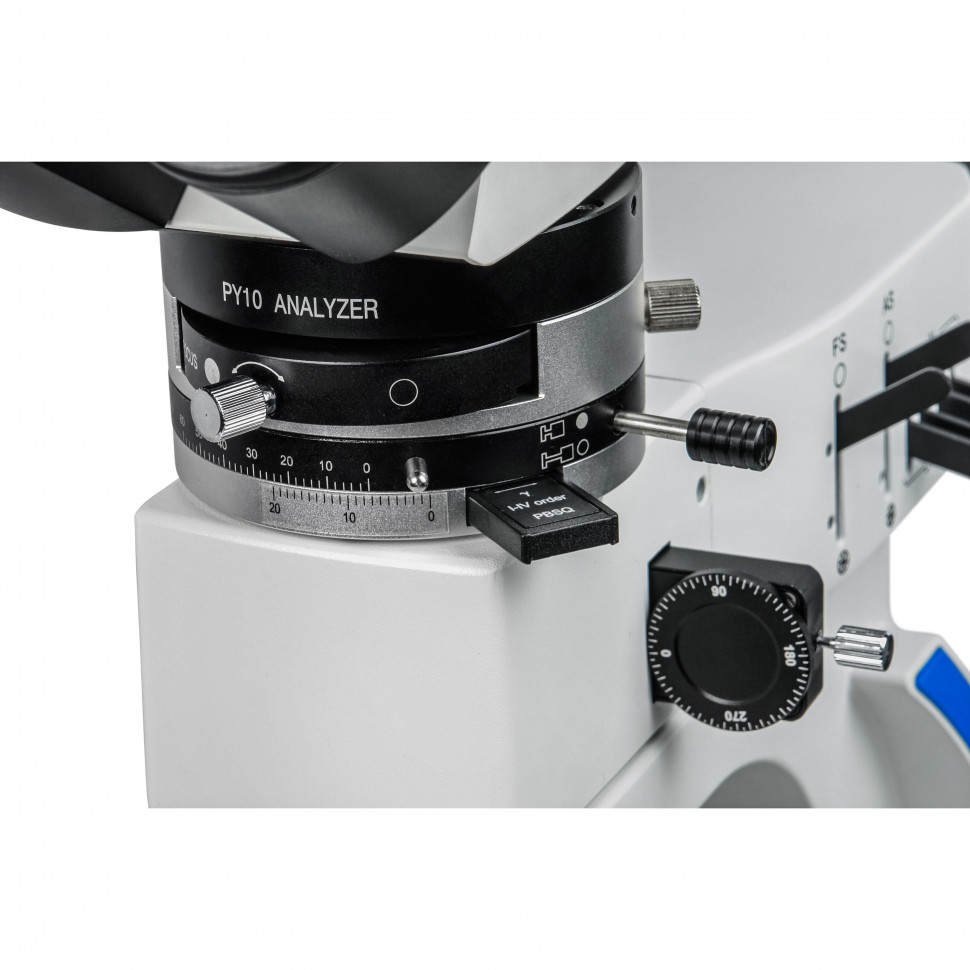

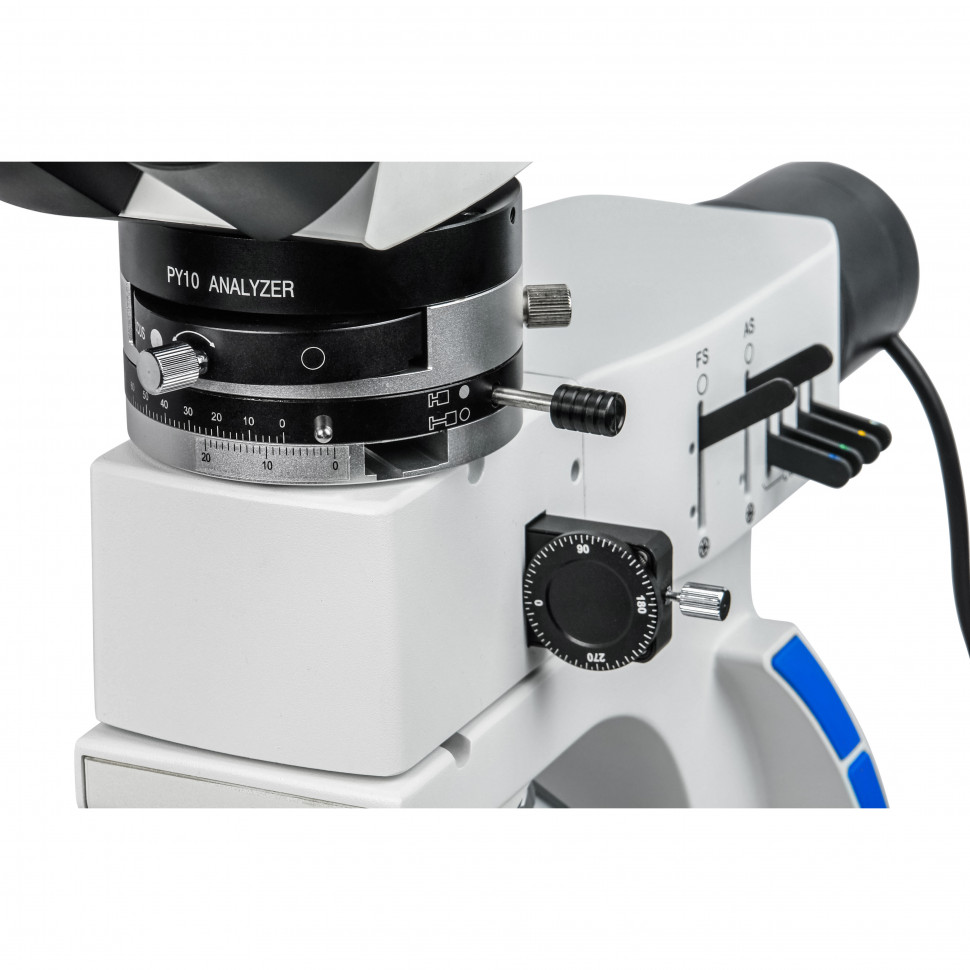

• Промежуточный тубус с анализатором и линзой Бертрана — содержит выдвижной анализатор с вращением на 180⁰ и фокусируемую линзу Бертрана для коноскопии.
• Круглый поворотный столик — диаметр 160 мм, вращение на 360⁰ со шкалой и нониусом (цена деления 1⁰).
• Конденсор Аббе центрируемый иммерсионный N.A. 0.9/1.25 — со встроенным поляризатором, вращающимся на 360⁰, откидная фронтальная линза на кронштейне.
• Препаратоводитель накладной X-Y — диапазон перемещения 48×27 мм, шкалы с нониусами для точного позиционирования.
• Объективы LM PLAN — 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70, планахроматическая коррекция, увеличенное рабочее расстояние, схема бесконечности, без покровного стекла.

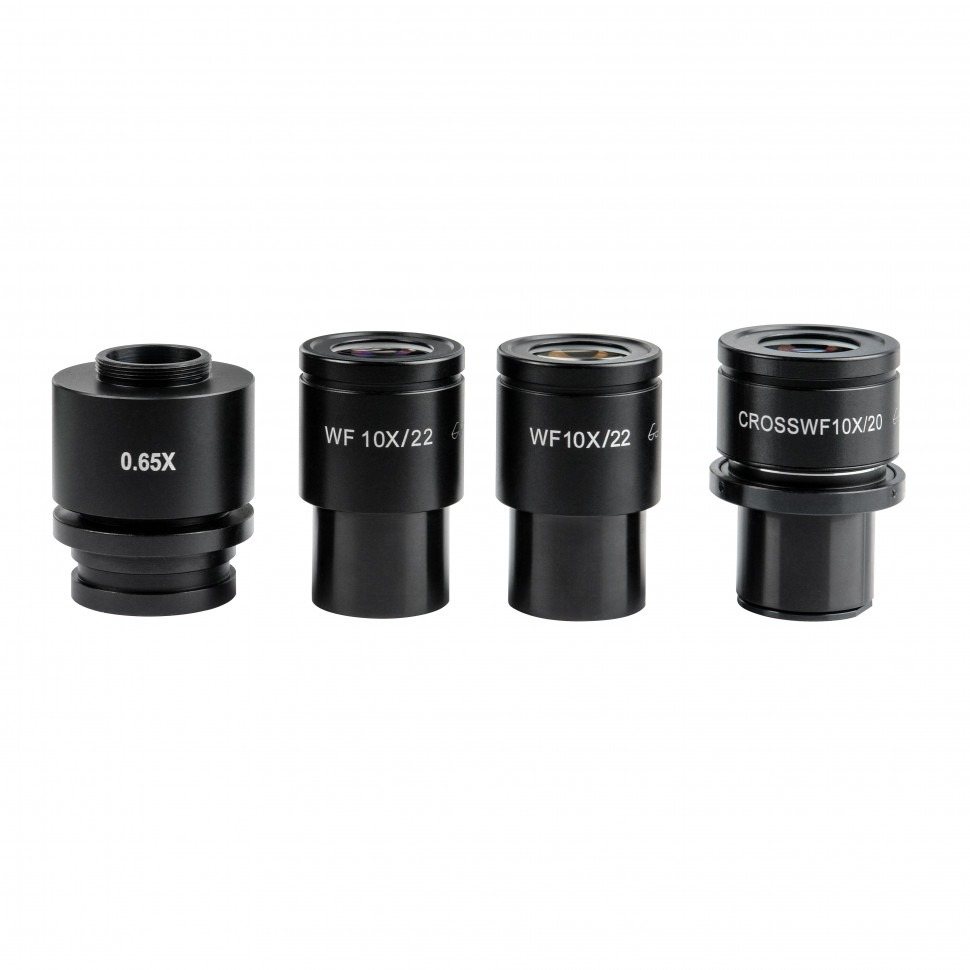

• Окуляры WF 10х/22 с удаленным зрачком — 2 шт.
• Окуляр WF 10х/20 Cross с удаленным зрачком — со шкалой и перекрестием.
• Оптические компенсаторы — слайдеры с компенсатором λ/4 (137 нм), компенсатором λ (530 нм), кварцевым клином 4λ и поворотным на 360⁰ анализатором для специфических задач.
• Светофильтры Ø 38 мм — матовый, жёлтый, синий, зелёный.
• Адаптер C-mount 0.65х — для установки камер с сенсором до 2/3 дюйма.
• Пружинные зажимы — 2 шт, альтернатива препаратоводителю для нестандартных образцов.
• Сетевые кабели (2 шт), пылезащитный чехол, монтажный инструмент (шестигранные ключи 2 мм и 3 мм, отвёртка 1.5 мм), запасные предохранители, руководство по эксплуатации.

Комплект обеспечивает полный цикл поляризационной микроскопии в проходящем и отражённом свете. Для цифровой фиксации потребуется камера C-mount и программное обеспечение, для работы на высоких увеличениях — дополнительные объективы 80х или 100х, для сверхвысокой апертуры — иммерсионное масло.

Рекомендуемые аксессуары

Объективы высоких увеличений — LM PLAN 80x/0.80 и 100x/0.80 расширяют диапазон до 1600х с окулярами WF 16х, объектив SP POL 100х/1.25 Oil позволяет достичь апертуры 1.25 с иммерсией для предельного разрешения в видимом свете.

Окуляры — WF 5х/18 снижают минимальное увеличение до 25х для обзора крупных структур, WF 16х/13 Plan повышают максимальное до 800х (в базовой комплектации) или 1600х (с объективом 100х).

Иммерсионное масло — необходимо для объектива 100х/1.25 Oil и опционально для конденсора при работе на предельной апертуре.

Калибровочный слайд X-Y — для поверки шкал препаратоводителя и столика, критично при количественных измерениях размеров структур.

Профессиональная камера C-mount — с сенсором формата 1/2 или 2/3 дюйма и разрешением от 5 Мп для фиксации интерференционных картин и коноскопических фигур с сохранением деталей.

Итог

Микромед ПОЛАР 4 LED — специализированная исследовательская система для количественного анализа анизотропных материалов методом поляризационной микроскопии. Оптическая схема бесконечности, набор оптических компенсаторов, линза Бертрана, два независимых осветителя и прецизионная механика с нониусными шкалами обеспечивают полный цикл измерений — от визуализации структуры в скрещённых николях до определения оптических констант кристаллов коноскопией. Решение для лабораторий, работающих с минералами, металлами, полупроводниками, кристаллами, полимерами — там, где требуется не просто увидеть структуру, а измерить её оптические свойства с воспроизводимым результатом.
