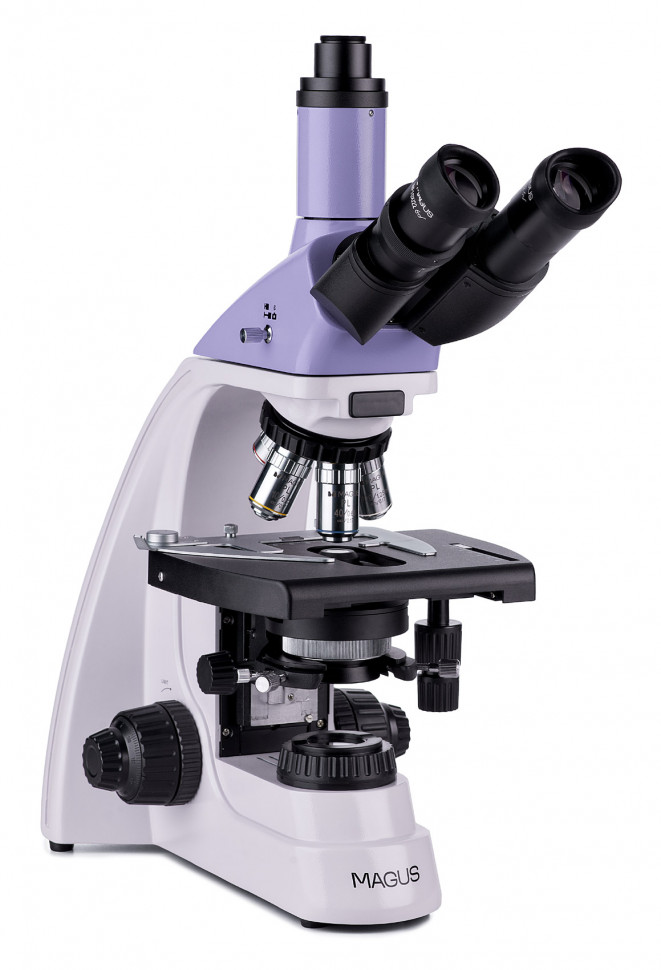

Микроскоп биологический цифровой MAGUS Bio D250T LCD

Биологический микроскоп MAGUS Bio D250T LCD с автономной цифровой системой визуализации для лабораторной работы

MAGUS Bio D250T LCD — лабораторный биологический микроскоп проходящего света с интегрированной цифровой системой на базе автономной HDMI-камеры и Full HD монитора. Основной метод исследования — светлое поле, с возможностью расширения до темного поля, фазового контраста и поляризации через дополнительные модули. Планахроматическая оптика, скорректированная на бесконечность, диапазон увеличения 40–1000×, конденсор Аббе с числовой апертурой 1.25. Предназначен для рутинной лабораторной диагностики, научных исследований и профессионального обучения в области биологии и медицины.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Базовый метод работы — светлое поле в проходящем свете. Метод требует тонких прозрачных или полупрозрачных препаратов на предметных стёклах: мазки крови, окрашенные гистологические срезы, бактериологические культуры, цитологические образцы. Конденсор Аббе с числовой апертурой 1.25 и регулируемой ирисовой диафрагмой обеспечивает равномерное освещение поля зрения и согласование апертуры с объективами вплоть до масляного иммерсионного 100×/1.25, что критично для разрешения структур на клеточном и субклеточном уровне. Конденсор имеет слот для установки слайдеров темного поля или фазового контраста — переключение между методами контрастирования происходит за секунды без демонтажа конденсора. Фазовый контраст позволяет наблюдать неокрашенные живые клетки, выявляя детали за счёт разницы в оптической плотности структур, а не за счёт поглощения света красителем. Тёмное поле визуализирует объекты по рассеянному свету, что полезно для выявления микроорганизмов с низким контрастом в светлом поле. Оптика, рассчитанная на бесконечность, позволяет встраивать дополнительные модули в оптический путь без изменения фокусировки и искажений изображения — это фундаментальное требование для работы с фазовым контрастом, поляризацией и другими методами.

Формат работы

Микроскоп поддерживает одновременное визуальное наблюдение через бинокулярную часть тринокулярной насадки и цифровую визуализацию на мониторе через камеру, установленную в вертикальный канал визуализации. Это позволяет наблюдателю работать в привычном визуальном режиме, контролируя фокусировку и перемещение препарата через окуляры, в то время как изображение параллельно транслируется на экран для группового обсуждения, документирования или обучения. Визуальное наблюдение через планахроматические окуляры 10× с удалённым зрачком 10 мм обеспечивает комфорт при длительной работе, включая использование очков. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±6 диоптрий на левом тубусе компенсирует индивидуальные особенности зрения.

Цифровая фиксация и групповой просмотр

Цифровая камера MAGUS CHD10 с 2-мегапиксельным CMOS-сенсором Sony Starvis формирует изображение в разрешении 1920×1080 пикселей с частотой 60 кадров в секунду и выводит его по интерфейсу HDMI на монитор MAGUS MCD20 с 13.3-дюймовой IPS-матрицей. Камера работает автономно, без подключения к компьютеру — встроенное программное обеспечение обеспечивает фотосъёмку, видеозапись, измерение линейных и угловых размеров, сохранение на SD-карту до 32 ГБ. Высокая кадровая частота 60 fps устраняет рывки и задержки при наблюдении подвижных объектов — сперматозоидов, инфузорий, клеток крови в потоке — и при перемещении препарата по столику. Разрешение 2 Мпикс достаточно для вывода на Full HD монитор без потери детализации и для рутинной документации, однако для архивирования изображений высокого разрешения с последующей постобработкой потребуется камера с большим числом мегапикселей. Сенсор Sony Starvis с технологией обратной засветки обеспечивает низкий уровень шума и высокую светочувствительность при работе с малоконтрастными или слабо освещёнными препаратами.

Конструкция и технологии

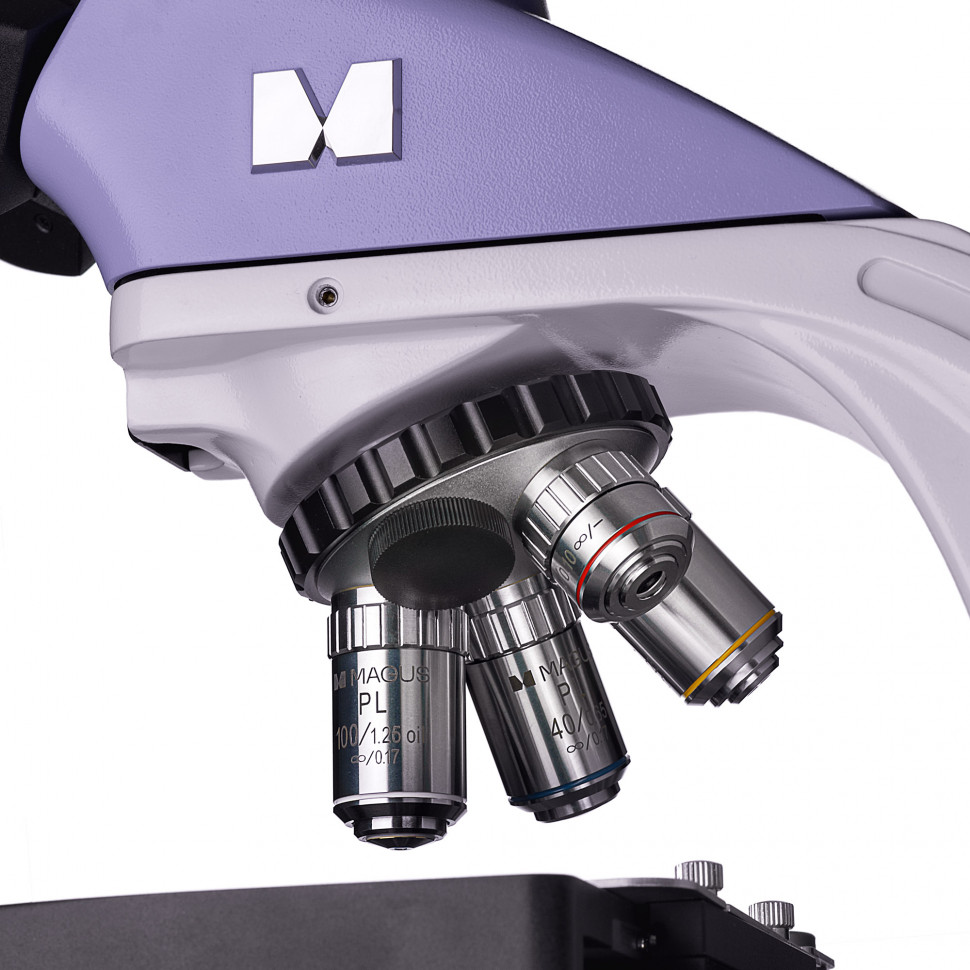

Планахроматические объективы 4×/0.10, 10×/0.25, 40×/0.65 и 100×/1.25 скорректированы на бесконечность и образуют параллельный пучок лучей между объективом и тубусной линзой. Эта схема коррекции позволяет устанавливать в оптический путь фазовые кольца, поляризаторы, дифференциально-интерференционные призмы и другие аксессуары без нарушения коррекции аберраций и фокусировки. Планахроматы обеспечивают плоское поле изображения по всему полю зрения окуляра — резкость сохраняется от центра до края, что критично при работе с большими препаратами и при микрофотографии. Объективы 40× и 100× оснащены пружинным механизмом, предотвращающим повреждение фронтальной линзы и препарата при случайном контакте. Масляный иммерсионный объектив 100×/1.25 с рабочим расстоянием 0.36 мм требует нанесения иммерсионного масла между фронтальной линзой и покровным стеклом для согласования показателей преломления и достижения заявленной числовой апертуры. Парфокальная высота 45 мм стандартизирует расстояние от плоскости установки объектива в револьвере до фокальной плоскости — при переключении объективов фокусировка практически не сбивается, требуется лишь минимальная подстройка тонким фокусом.

Револьверное устройство на 5 позиций повёрнуто от наблюдателя — текущий объектив виден оператору, пространство над препаратом свободно для манипуляций. Четыре объектива установлены в комплекте, пятая позиция свободна для установки дополнительного объектива — например, 20×/0.40 или 60×/0.80 для заполнения промежуточных увеличений или специализированных задач. Конденсор Аббе с числовой апертурой 1.25 центрируется винтами и регулируется по высоте для согласования с апертурой объектива. Регулируемая апертурная диафрагма управляет углом освещающего конуса — закрытие диафрагмы повышает контраст за счёт уменьшения апертуры освещения, но снижает разрешающую способность. Оптимальное положение диафрагмы — около 70–80% от апертуры объектива. Слот типа «ласточкин хвост» для установки слайдеров темного поля или фазовых колец экономит время при переходе между методами контрастирования.

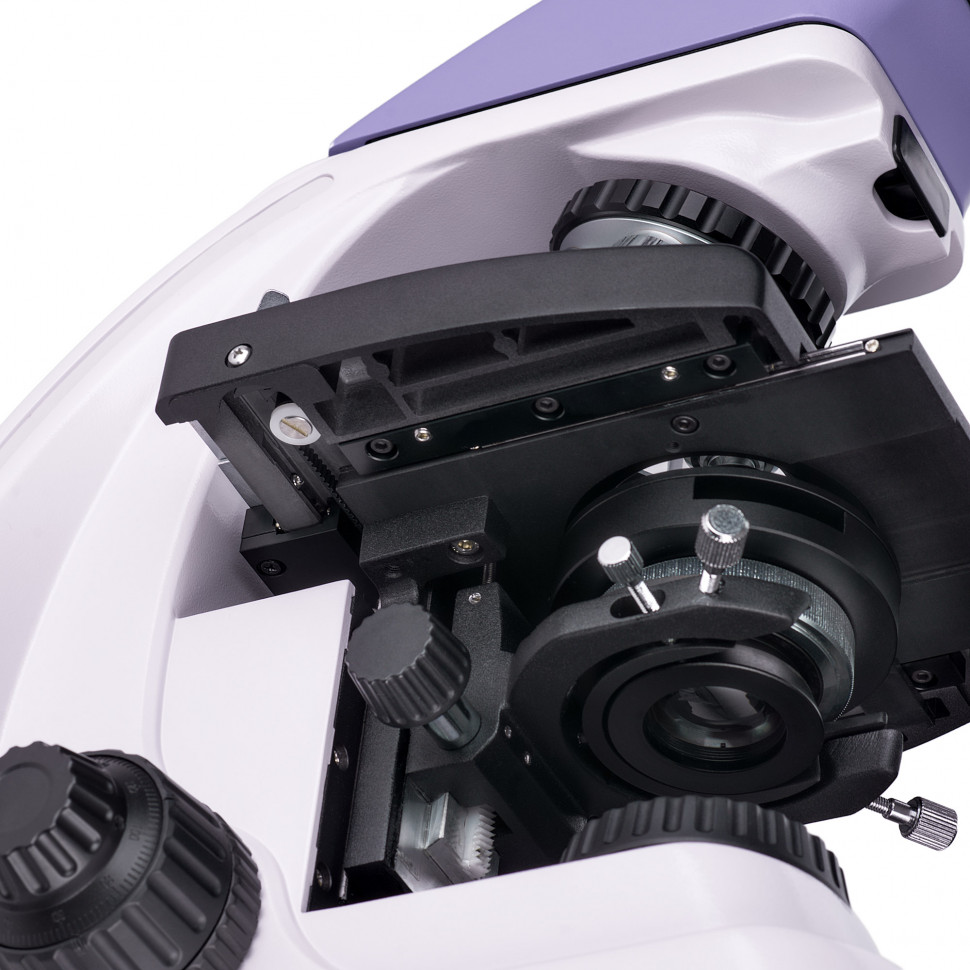

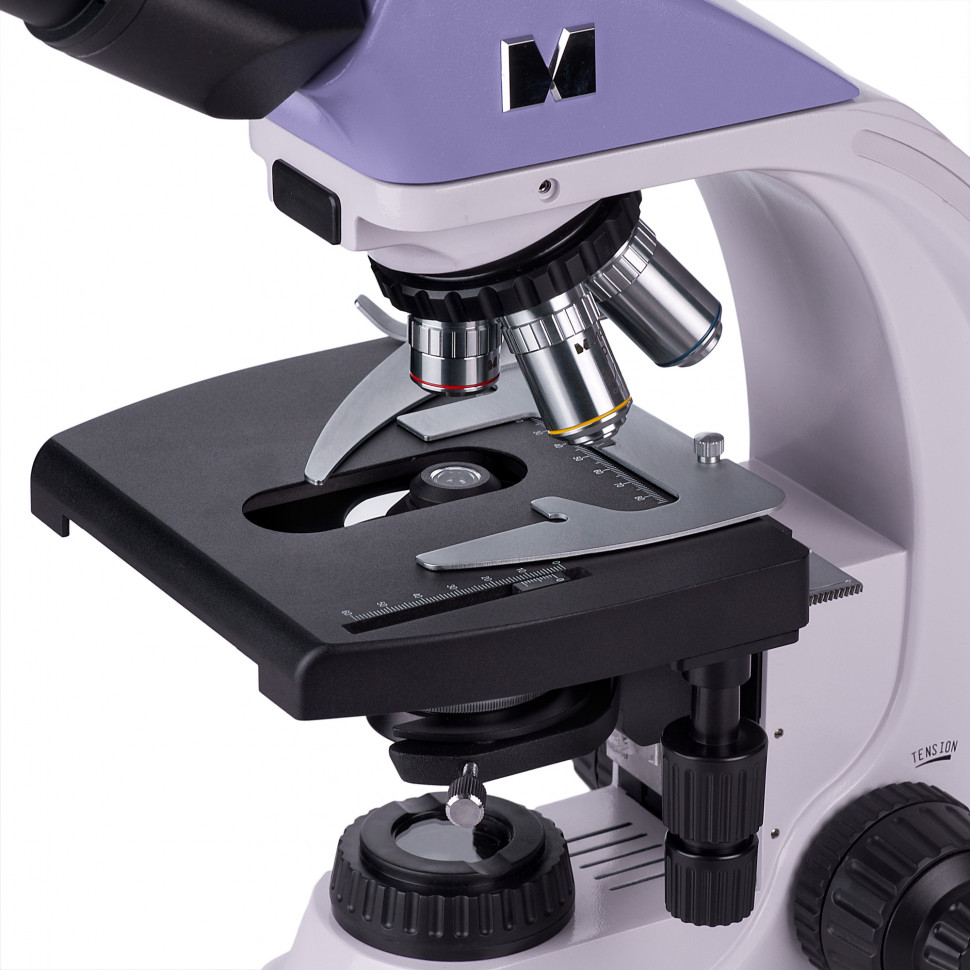

Двухкоординатный механический предметный столик размером 180×150 мм перемещается на 75 мм по оси X и 50 мм по оси Y с помощью коаксиальных рукояток. Механизм с ременной передачей обеспечивает плавное перемещение препарата без рывков. Отсутствие выдвижной зубчатой рейки упрощает конструкцию и ускоряет установку препарата — при быстром ручном сканировании препаратодержатель можно полностью снять. Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части штатива с обеих сторон. Грубая фокусировка перемещает столик на 21 мм с шагом 39.8 мм на оборот рукоятки, оснащена механизмами блокировки и регулировки жёсткости для предотвращения самопроизвольного смещения фокуса под весом препарата. Тонкая фокусировка с ценой деления 0.002 мм позволяет прецизионно настраивать фокус при работе с объективами высокой апертуры, у которых глубина резкости измеряется долями микрометра.

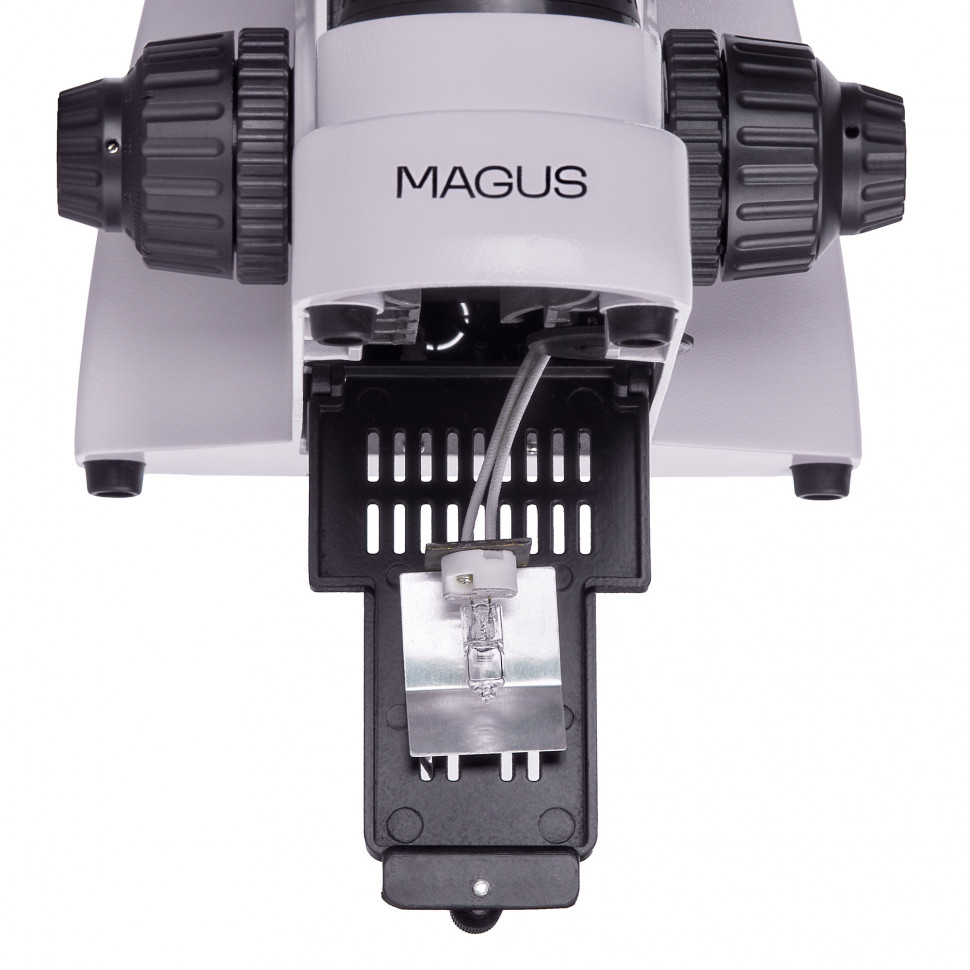

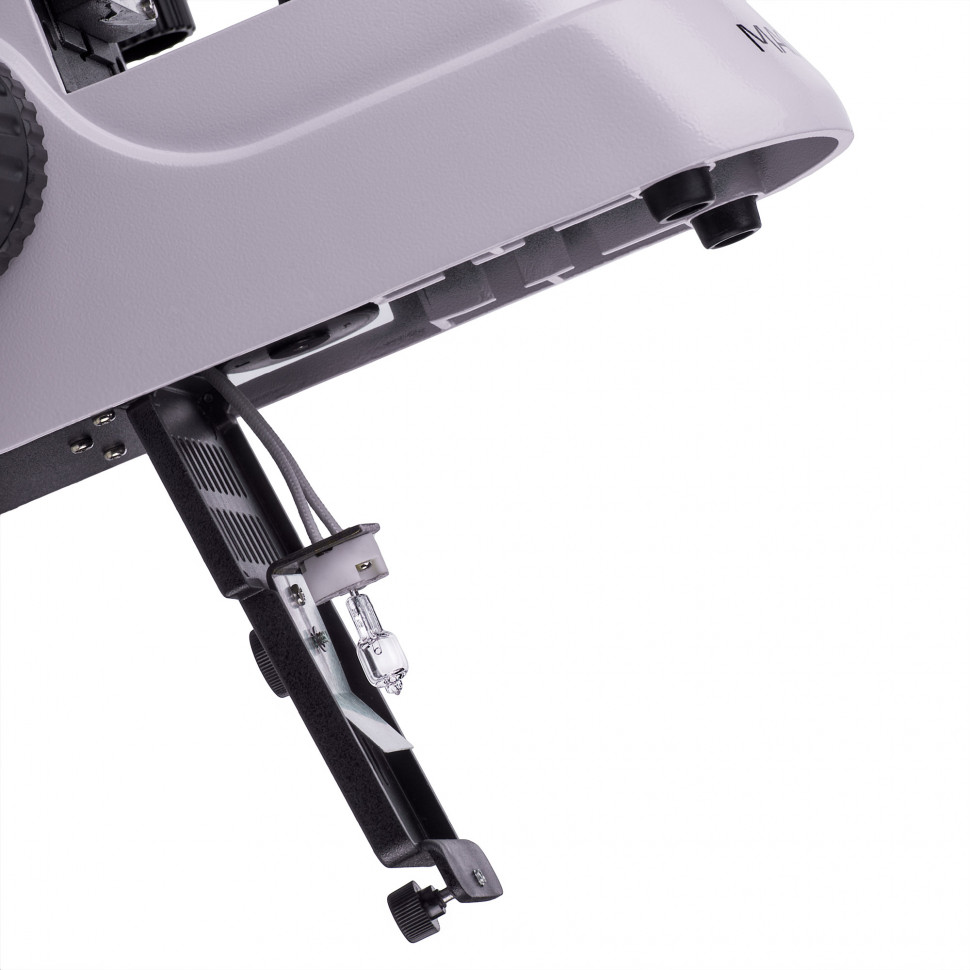

Источник освещения — галогенная лампа 12 В/30 Вт с цоколем G4, встроенная в основание штатива. Галогенный свет излучает непрерывный спектр с тёплыми тонами, близкими к естественному освещению, что привычно для глаз при длительной визуальной работе и обеспечивает естественную цветопередачу при документировании окрашенных препаратов. Яркость регулируется плавно, что позволяет подобрать оптимальный уровень освещения для каждого объектива и типа препарата. Галогенные лампы требуют периодической замены (ресурс зависит от режима работы), в отличие от светодиодных источников, однако замена лампы выполняется быстро и не требует специальных инструментов. Регулируемая ирисовая полевая диафрагма ограничивает диаметр светового пучка, уменьшая паразитную засветку и повышая контраст изображения. Четыре светофильтра в комплекте позволяют корректировать спектральный состав освещения для визуального наблюдения и цифровой съёмки.

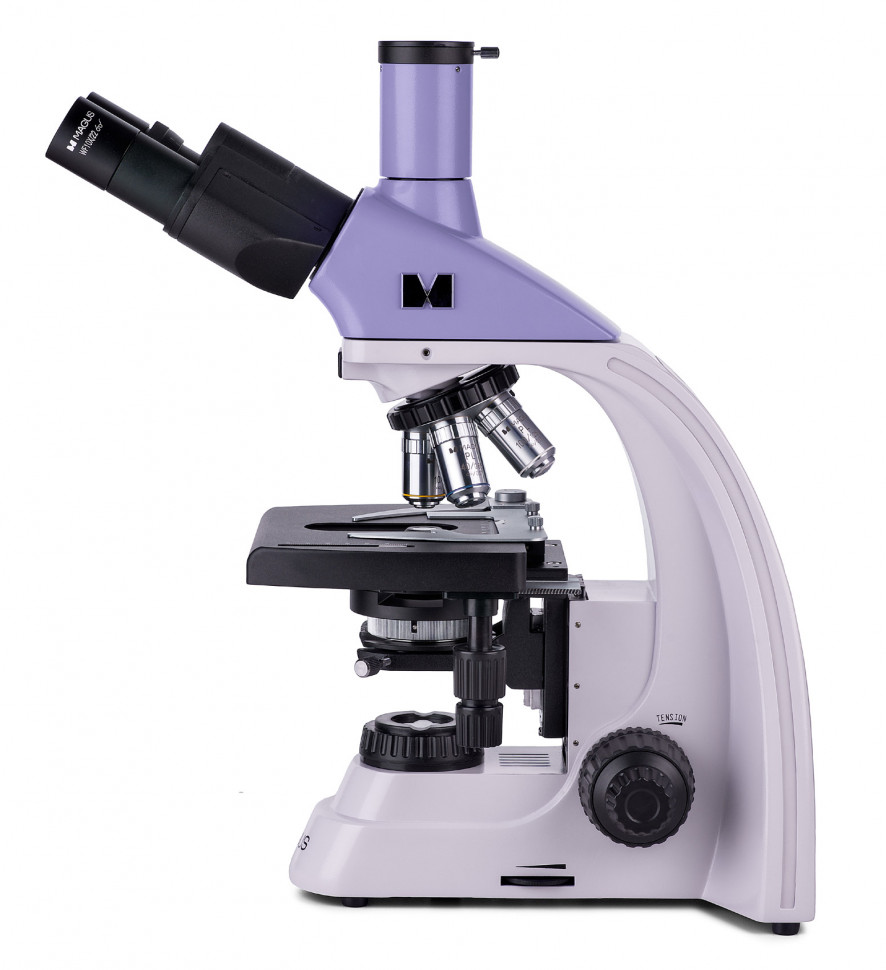

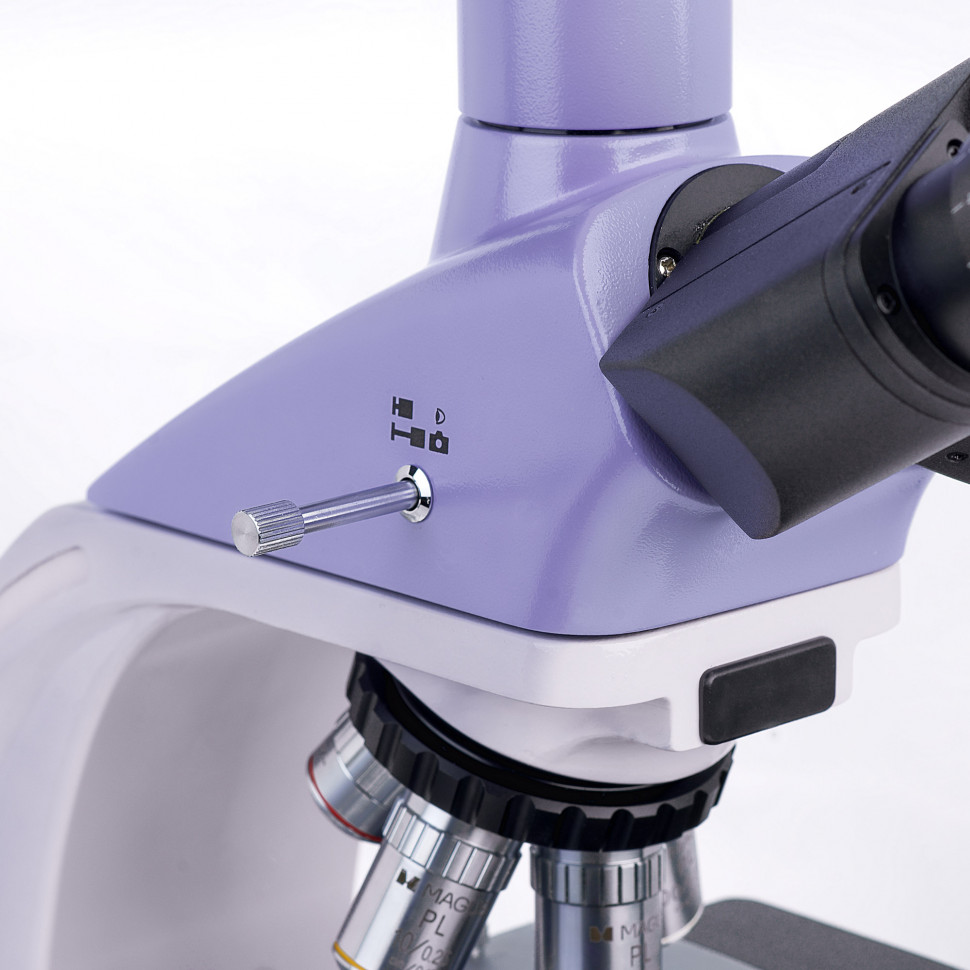

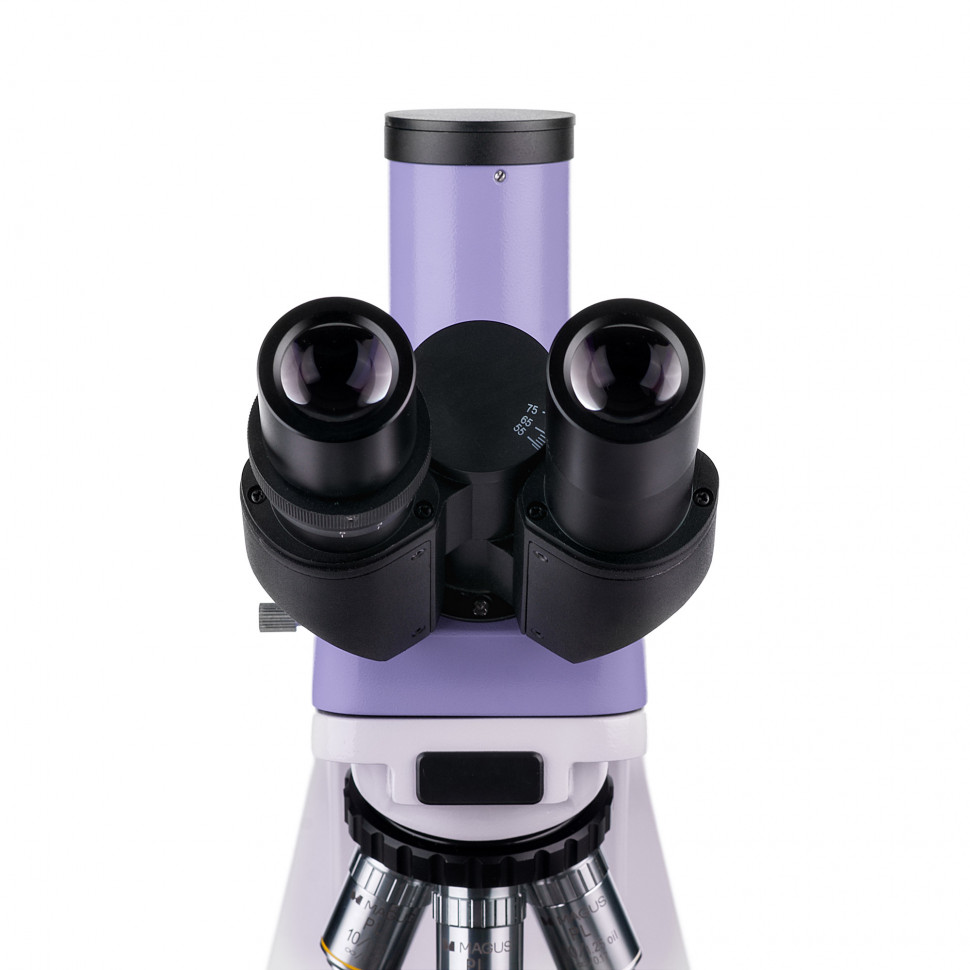

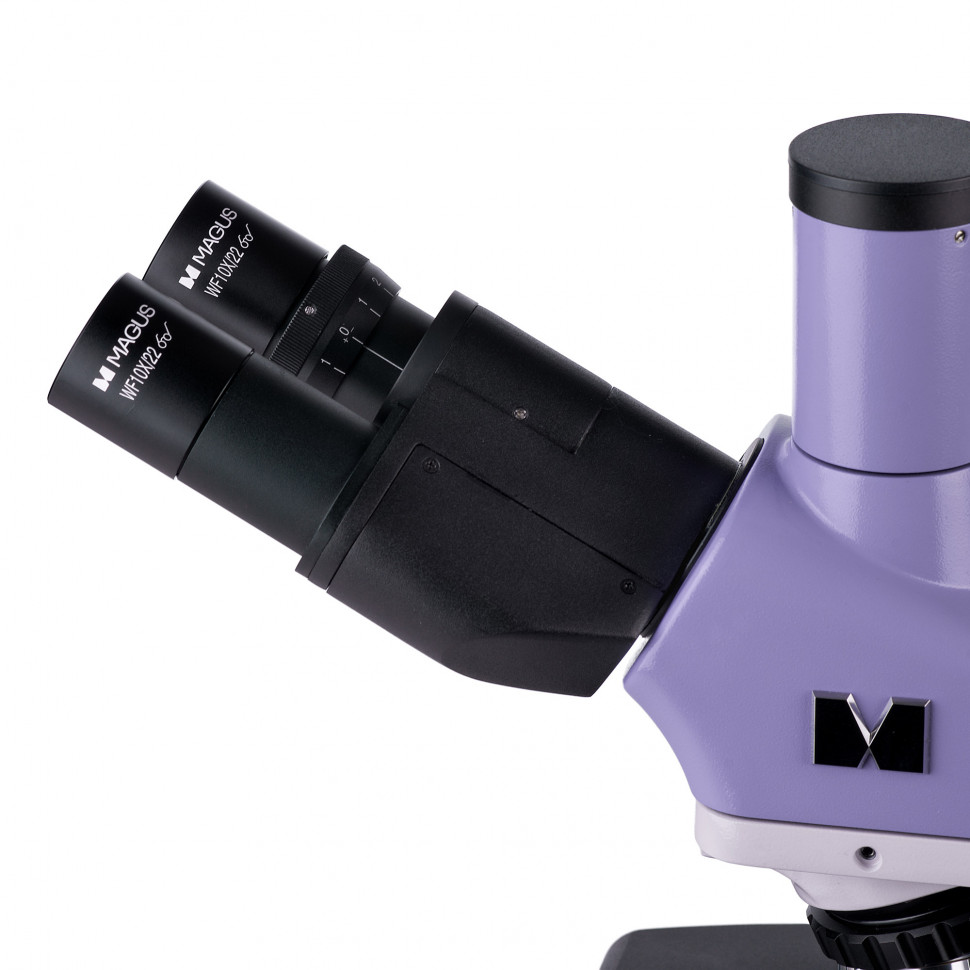

Цельнолитой алюминиевый корпус штатива обеспечивает жёсткость конструкции и стабильность оптической оси при вибрациях. Тринокулярная насадка типа Gemel (Зидентопф) с вращением окулярных тубусов на 360° и углом наклона 30° позволяет подобрать удобное положение для работы сидя или стоя. Вертикальный канал визуализации для камеры с креплением C-mount конструктивно отделён от визуальных окулярных тубусов — изображение на камеру и в окуляры формируется одновременно, без переключения светоделителя. Монитор MAGUS MCD20 устанавливается на откидную подставку или крепится к камере, или к штативу — выбор способа установки зависит от конфигурации рабочего места.

Кому подойдет

Микроскоп ориентирован на специалистов клинических и научно-исследовательских лабораторий, работающих с рутинной диагностикой и документированием биологических образцов: гематология, цитология, микробиология, паразитология, гистология. Интегрированная цифровая система позволяет организовать групповое обсуждение препаратов, консультации между специалистами, обучение персонала и формирование архива изображений без привязки к компьютеру. Возможность расширения до фазового контраста, темного поля и поляризации делает микроскоп универсальным инструментом для лабораторий с широким спектром задач. Профессиональные образовательные учреждения (медицинские и биологические факультеты вузов, колледжи) используют подобные системы для практических занятий с одновременной демонстрацией препарата на экране. Инфинити-корригированная оптика и возможность встраивания дополнительных модулей также востребованы в научных лабораториях, где требуется гибкость в выборе методов контрастирования.

Что важно знать заранее

Уровень сложности сборки и настройки обозначен как «сложно» — микроскоп требует калибровки конденсора (центрирование, согласование апертуры), настройки освещения по Кёлеру при работе с объективами высокой апертуры, настройки межзрачкового расстояния и диоптрийной коррекции. Установка и юстировка фазового контраста или темного поля требует дополнительных знаний и центрирующего телескопа. Работа с масляным иммерсионным объективом 100× требует навыков нанесения и удаления иммерсионного масла, а также регулярной очистки фронтальной линзы объектива и препарата.

Галогенная лампа требует периодической замены в зависимости от интенсивности использования. Лампа G4 12 В/30 Вт — стандартный компонент, доступен в продаже, однако необходимо учитывать этот эксплуатационный момент. Базовая комплектация обеспечивает работу только по методу светлого поля. Фазово-контрастное устройство (конденсор или слайдеры + набор фазовых объективов + центрирующий телескоп), конденсоры темного поля (сухой NA 0.9 или масляный NA 1.36–1.25) и устройство простой поляризации приобретаются отдельно. Планирование бюджета должно учитывать стоимость необходимых дополнительных модулей.

Разрешение камеры 2 Мпикс оптимально для вывода на Full HD монитор и рутинной документации, однако для архивирования изображений с высокой детализацией и последующим масштабированием или измерениями потребуется камера с большим разрешением. Автономная работа HDMI-камеры упрощает эксплуатацию, но ограничивает функциональность встроенного программного обеспечения по сравнению с полноценными программными пакетами на ПК. Рабочие расстояния объективов 40× (0.66 мм) и 100× (0.36 мм) малы — требуется точная фокусировка и аккуратность при перемещении препарата во избежание контакта с фронтальной линзой, несмотря на наличие пружинного механизма.

Комплектация

Цифровая камера MAGUS CHD10 — автономная HDMI-камера с 2-мегапиксельным CMOS-сенсором Sony Starvis, разрешение 1920×1080, 60 fps, встроенное ПО для съёмки, видеозаписи и измерений. В комплект камеры входят кабель HDMI 1.5 м, мышь USB для управления, карта памяти SD 32 ГБ, сетевой адаптер 12 В/1 А.

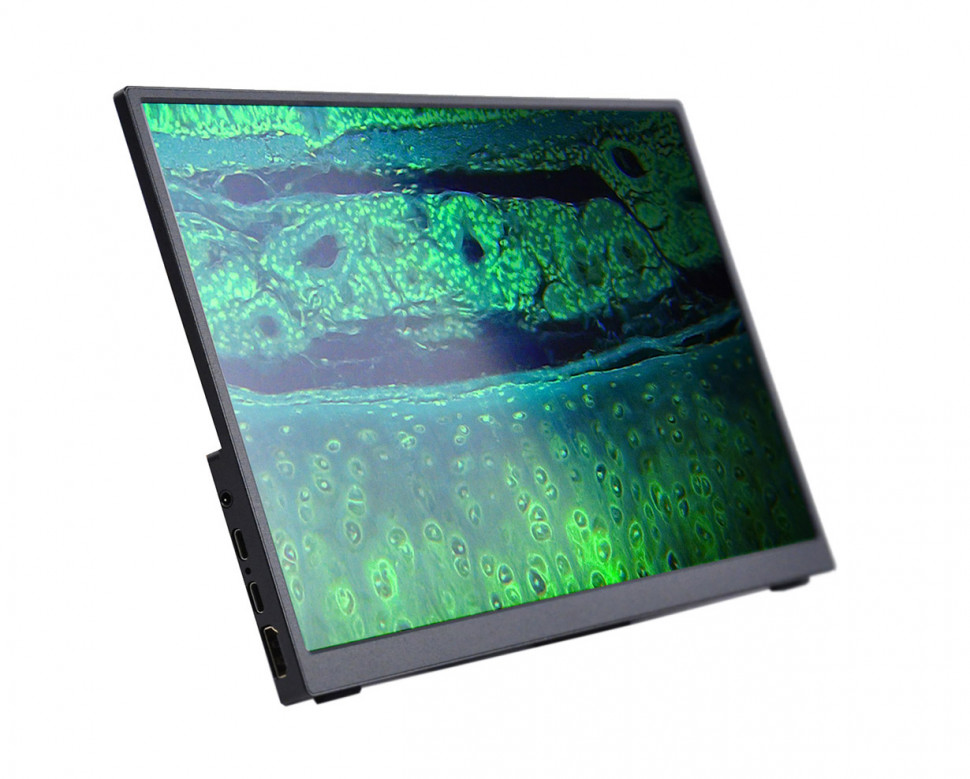

Монитор MAGUS MCD20 — Full HD монитор 13.3" с IPS-матрицей, разрешение 1920×1080, углы обзора 178°/178°, яркость 400 кд/м², подключение по HDMI, откидная подставка.

Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, галогенным осветителем 30 Вт, коаксиальной фокусировкой, двухкоординатным механическим столиком 180×150 мм, кронштейном конденсора и револьвером на 5 объективов.

Конденсор Аббе NA 1.25 — центрируемый и регулируемый по высоте, с регулируемой апертурной диафрагмой и слотом для слайдеров темного поля и фазового контраста, крепление типа «ласточкин хвост».

Тринокулярная визуальная насадка Gemel — с вращением тубусов на 360°, угол наклона 30°, вертикальный канал визуализации для камеры, межзрачковое расстояние 48–75 мм, диоптрийная коррекция ±6 диоптрий.

Планахроматические объективы, скорректированные на бесконечность — 4×/0.10, 10×/0.25, 40×/0.65 (подпружиненный), 100×/1.25 масляный иммерсионный (подпружиненный), парфокальная высота 45 мм.

Окуляры 10×/22 мм — 2 шт., с удалённым зрачком 10 мм и наглазниками.

Переходник C-mount — для установки камеры в канал визуализации. Флакон иммерсионного масла — для работы с объективом 100×. Четыре светофильтра — для коррекции спектра освещения.

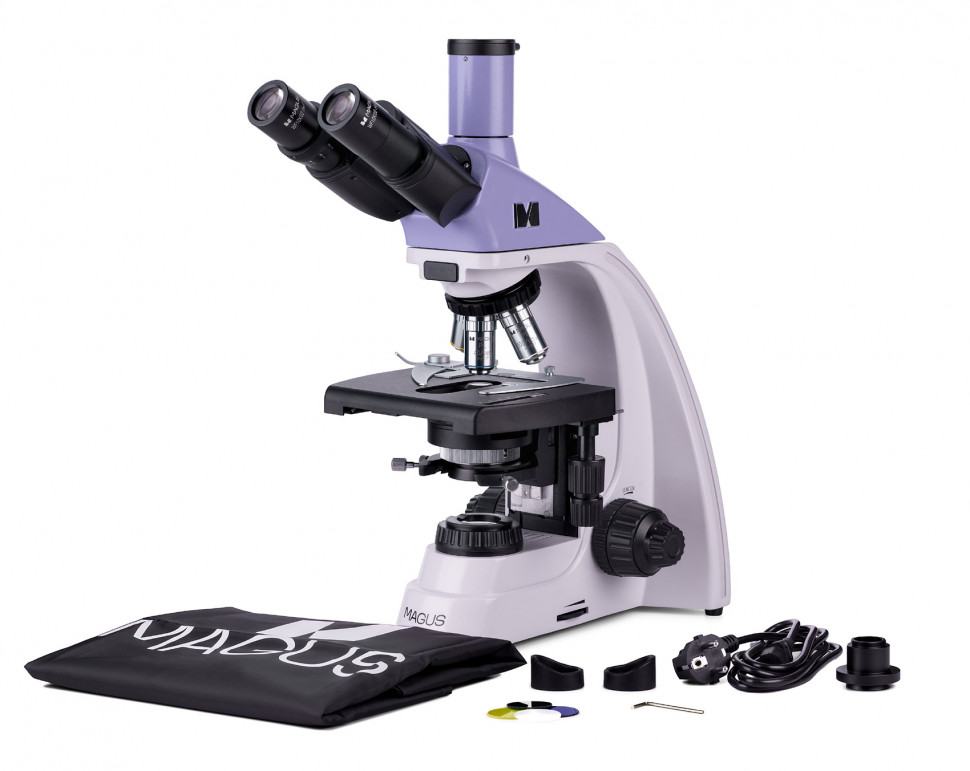

Сетевой шнур питания для микроскопа, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект обеспечивает готовность к работе по методу светлого поля с визуальным наблюдением и цифровой фиксацией. Для расширения методов контрастирования требуется приобретение дополнительных модулей. Для рутинной работы потребуются расходные материалы: предметные и покровные стёкла, иммерсионное масло (дополнительные флаконы).

Рекомендуемые аксессуары

Фазово-контрастное устройство — набор фазовых слайдеров или фазовый конденсор, набор фазовых объективов 10×, 20×, 40×, 100× с фазовыми кольцами, вспомогательный центрирующий телескоп для юстировки. Необходимо для наблюдения неокрашенных живых клеток, культур тканей, микроорганизмов без контрастирования красителями.

Конденсор темного поля — сухой NA 0.9 для объективов малой и средней апертуры или масляный иммерсионный NA 1.36–1.25 для работы с объективом 100×. Альтернативный вариант — слайдер темного поля для установки в слот конденсора Аббе. Используется для выявления микроорганизмов с низким контрастом, спирохет, подвижных объектов.

Устройство простой поляризации — поляризатор (устанавливается под конденсором) и анализатор (устанавливается в оптический путь над объективом). Применяется для исследования анизотропных структур: кристаллов, волокон, крахмальных зёрен, минералов в биологических образцах.

Дополнительные объективы — планахроматы 20×/0.40 и 60×/0.80 для заполнения промежуточных увеличений, если требуется более плавное изменение кратности при работе с различными препаратами.

Окуляры с увеличенной кратностью — 12.5×, 15×, 20×, 25× для изменения общего увеличения системы. Окуляр 10× со шкалой — для визуальных линейных измерений в сочетании с калибровочным слайдом.

Калибровочный слайд — объект-микрометр для калибровки окулярной шкалы и цифровой системы измерений.

Предметные и покровные стёкла — расходные материалы для приготовления препаратов. Толщина покровного стекла должна составлять 0.17 мм (№ 1.5) для корректной работы объективов, рассчитанных на эту толщину.

Иммерсионное масло — дополнительные флаконы для регулярной работы с объективом 100×.

Итог

MAGUS Bio D250T LCD — лабораторный биологический микроскоп профессионального уровня с интегрированной автономной цифровой системой визуализации. Планахроматическая оптика с коррекцией на бесконечность, конденсор Аббе NA 1.25, возможность расширения до фазового контраста, темного поля и поляризации обеспечивают универсальность для широкого спектра лабораторных и исследовательских задач. Автономная HDMI-камера с монитором позволяет организовать цифровую документацию и групповой просмотр без подключения к компьютеру, сохраняя при этом возможность традиционного визуального наблюдения через окуляры. Подходит для клинических и научных лабораторий, образовательных учреждений и специалистов, требующих сочетания профессиональной оптики с удобством цифровой фиксации.
