Микроскоп стереоскопический цифровой MAGUS Stereo D8TR LCD для ремонта и пайки

MAGUS Stereo D8TR LCD — стереомикроскоп с камерой и монитором для ремонта электроники

Готовое цифровое решение для ремонта и контроля качества электронных изделий: стереомикроскоп с оптической схемой Грену, камера с выводом изображения на монитор через HDMI и два типа профессионального освещения. Система собрана на базе панкратического объектива с коэффициентом трансфокации 8,4:1, универсального штатива MAGUS UT2 с горизонтальной микроподвижкой и тринокулярной насадки, позволяющей работать как через окуляры, так и на экране монитора.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo D8TR LCD работает в отраженном свете и предназначен для наблюдения непрозрачных объёмных объектов без предварительной подготовки. Стереоэффект сохраняет восприятие глубины и рельефа поверхности — вы видите объект таким, каким он есть в пространстве, а не как плоское изображение. Это критично для пайки SMD-компонентов, контроля качества паяных соединений, выявления дефектов на печатных платах, ремонта мелкой электроники и мобильных устройств. Диапазон увеличения 3,25–55х перекрывает как монтаж крупных элементов на широком поле зрения, так и детальную инспекцию контактов и проводников при высоком увеличении.

Наблюдение на экране и через окуляры

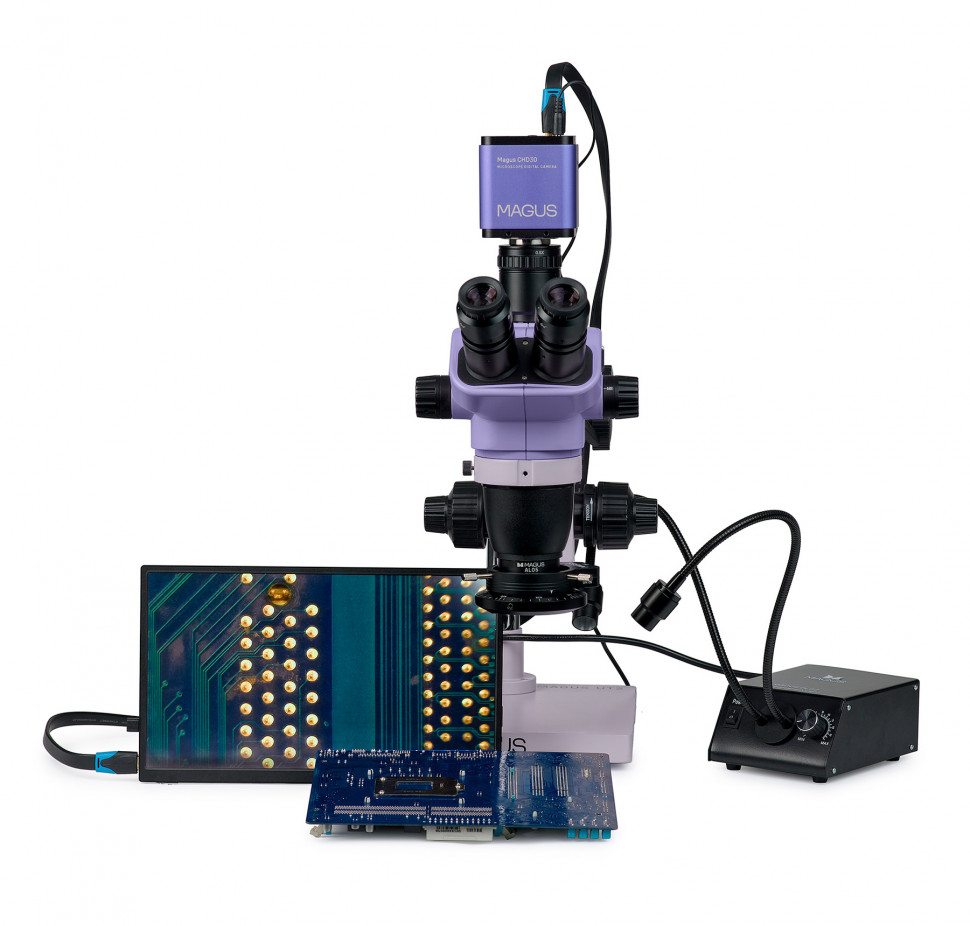

Тринокулярная насадка даёт два способа работы. Камера MAGUS CHD30 с сенсором SONY CMOS 2 Мпикс устанавливается в отдельный канал визуализации через адаптер C-mount и выводит изображение Full HD (1920×1080) на монитор MAGUS MCD20 с диагональю 13,3 дюйма. Интерфейс HDMI обеспечивает частоту 60 кадров в секунду — изображение движущихся рук и инструмента передаётся плавно, без рывков и запаздывания. Автофокус камеры удерживает резкость при перемещении платы под объективом. Матрица IPS монитора сохраняет цветопередачу при взгляде под углом, яркость 400 кд/м² обеспечивает читаемую картинку при любом освещении рабочего места. Наблюдение на экране перед собой, а не вниз в окуляры, снижает нагрузку на шею и спину при многочасовой работе. Одновременно визуальные окуляры 10х/22 мм с удалённым зрачком остаются доступны для прямого наблюдения, если требуется максимальная детализация или проверка сложного участка без посредничества сенсора. Интерфейс Wi-Fi позволяет передавать изображение на компьютер для фотофиксации процесса, съёмки видео и измерений в программе MAGUS View, но частота при этом снижается до 25 кадров в секунду.

Рабочее расстояние и режимы работы

В комплект входит насадка на объектив 0,5х, которая переключает микроскоп между двумя режимами. С насадкой 0,5х увеличение составляет 3,25–27,5х, рабочее расстояние под объективом — 177 мм, поле зрения в окулярах — от 67,7 мм до 8 мм. Такие параметры подходят для пайки: большое рабочее расстояние даёт свободу манипуляций паяльником и пинцетом, широкое поле зрения охватывает крупные платы целиком. Без насадки увеличение возрастает до 6,5–55х, рабочее расстояние сокращается до 105 мм, поле зрения — от 33,8 мм до 4 мм. Этот режим предназначен для контроля качества и детальной инспекции: выше увеличение выявляет тонкие дефекты пайки, микротрещины и загрязнения. Панкратическая система с коэффициентом трансфокации 8,4:1 позволяет плавно изменять увеличение внутри выбранного диапазона без потери фокуса — не нужно останавливать работу для смены объектива или окуляра.

Конструкция и технологии

Оптическая схема Грену обеспечивает большую глубину резкости и чёткую объёмность изображения при компактной конструкции. Объектив 0,65–5,5х работает с окулярами 10х/22 мм, формируя прямое неперевёрнутое изображение. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, каждый окуляр имеет диоптрийную коррекцию ±5 диоптрий для компенсации индивидуальных особенностей зрения оператора. Угол наклона окулярной насадки 45° снижает утомляемость при визуальном наблюдении.

Цифровая камера MAGUS CHD30 работает автономно без подключения к компьютеру. Сенсор SONY CMOS 1/1,9 дюйма (7,20×4,05 мм) с размером пикселя 3,75×3,75 мкм и спектральным диапазоном 380–650 нм (с ИК-фильтром) обеспечивает низкий уровень шума и высокую светочувствительность. Время выдержки регулируется в диапазоне 0,06–918 мс. Автофокус в HDMI-режиме упрощает настройку резкости при перемещении объекта. Встроенная карта памяти SD до 32 ГБ позволяет сохранять фото в формате JPG и видео в формате ASF непосредственно на камере. Детализацию итогового изображения на экране определяет не только разрешение сенсора 2 Мпикс, но и оптическая система линз перед ним — качество картинки зависит от обоих звеньев.

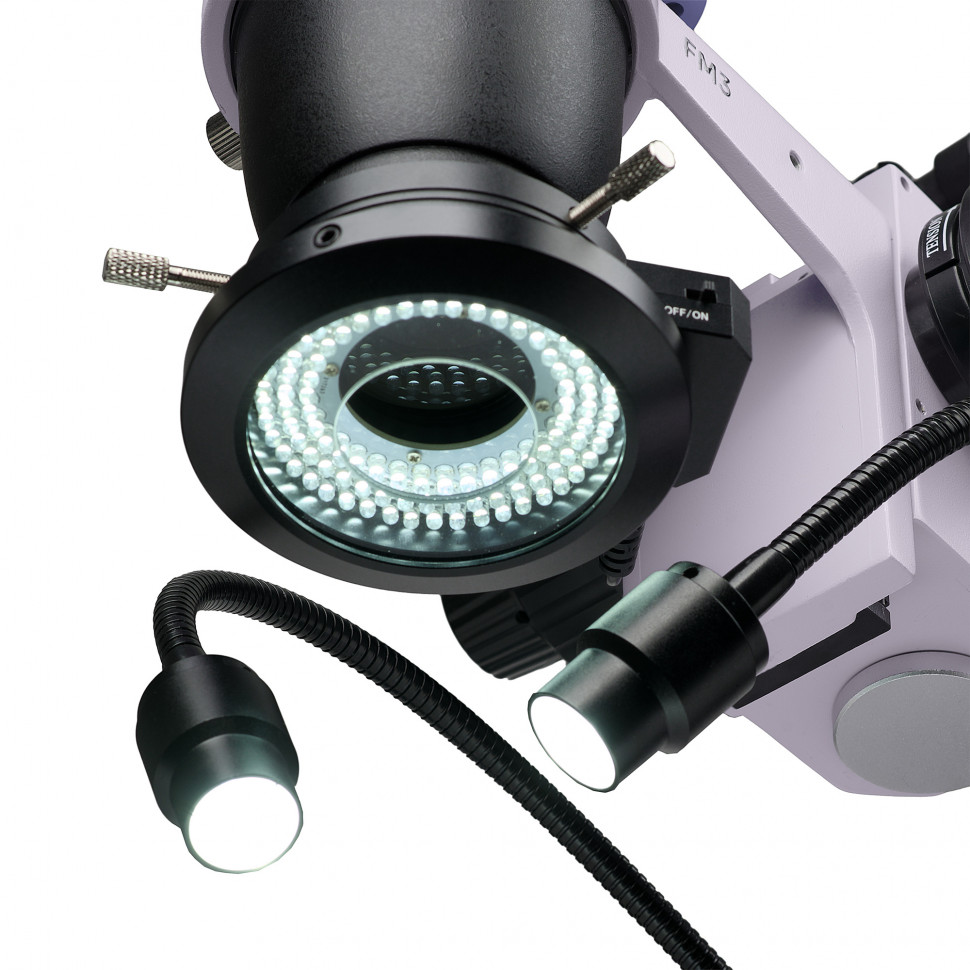

Два типа освещения адаптированы под разные задачи. Кольцевой осветитель MAGUS LED RP1 с поляризационным фильтром окружает объектив по периметру и создаёт равномерное бестеневое освещение — поляризатор убирает блики с металлических и лакированных поверхностей, которые мешают оценке структуры паяного соединения. Осветитель типа «гусиная шея» MAGUS LED DGL2 даёт направленный свет под углом, создающий тени — человеческое зрение использует тени для определения рельефа поверхности и выявления выступов, углублений, вздутий. Оба осветителя имеют регулировку яркости и питаются от сети переменного тока 110–220 В или от постоянного тока 5–12 В через разъём Type-C.

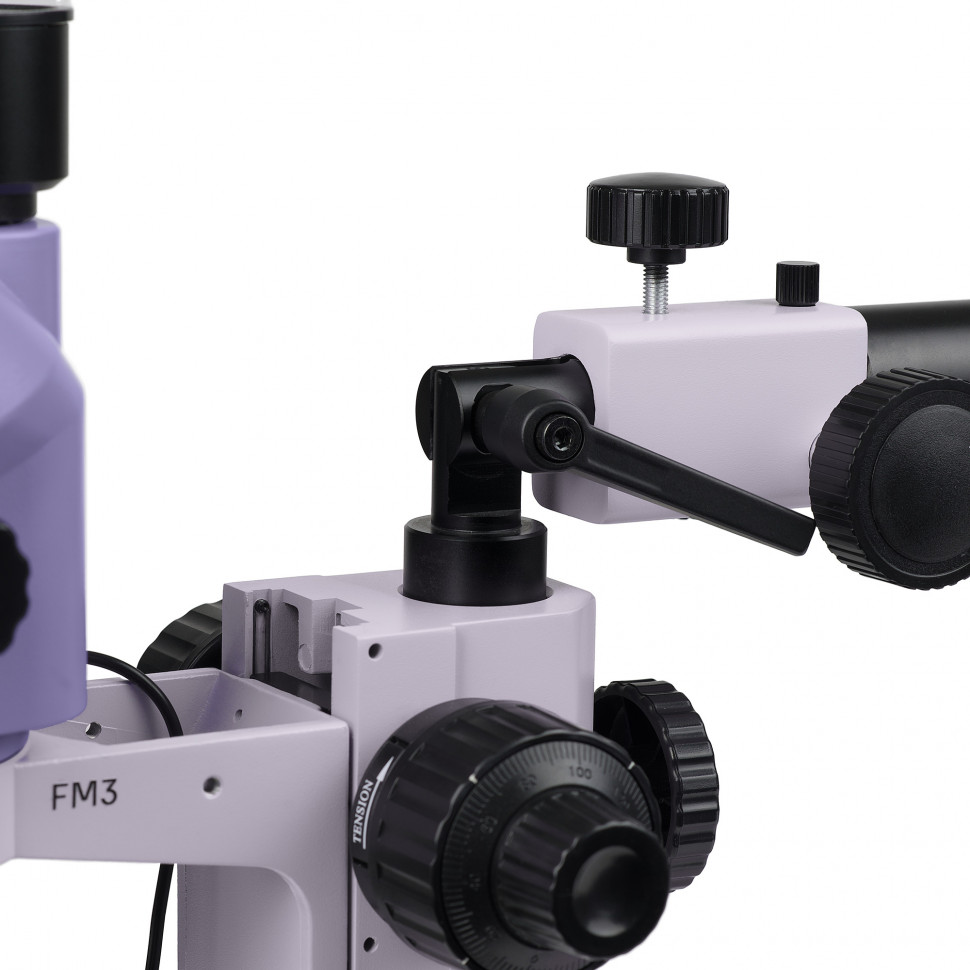

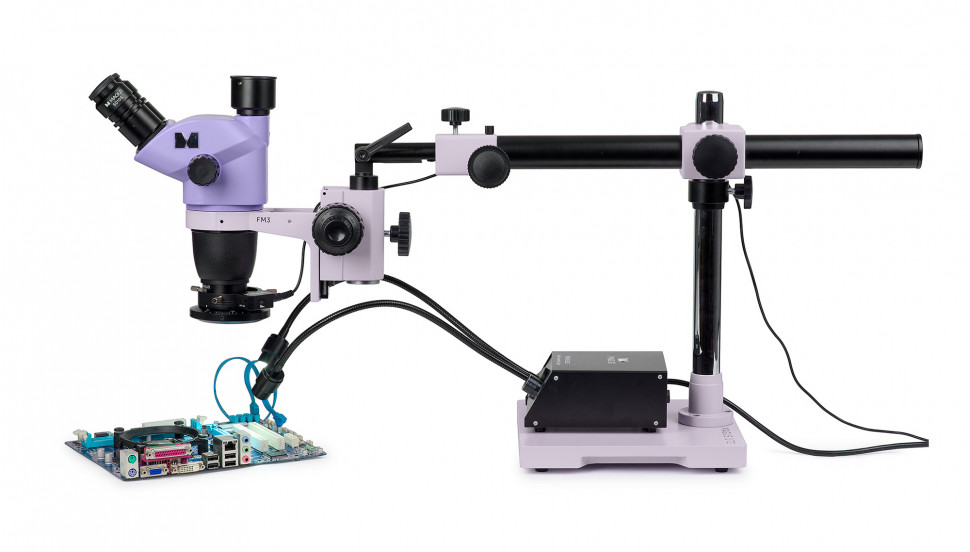

Универсальный штатив MAGUS UT2 с тяжёлым основанием 252×252×30 мм минимизирует вибрации от перемещения рук и инструмента. Вертикальная штанга диаметром 38 мм и длиной 493 мм, горизонтальная штанга диаметром 38 мм и длиной 470 мм формируют устойчивую конструкцию. Диапазон горизонтального перемещения оптической головы 380 мм расширяет рабочую зону — не всегда удобно двигать крупную плату под неподвижным микроскопом, проще переместить саму оптическую голову с помощью ручки микроподвижки. Механизм на конце штатива позволяет изменять угол наклона оптической оси для наблюдения под углом объектов, лежащих на столе, или изогнутых изделий. Максимальная высота объекта под объективом: 150 мм без насадки 0,5х, 65 мм с насадкой.

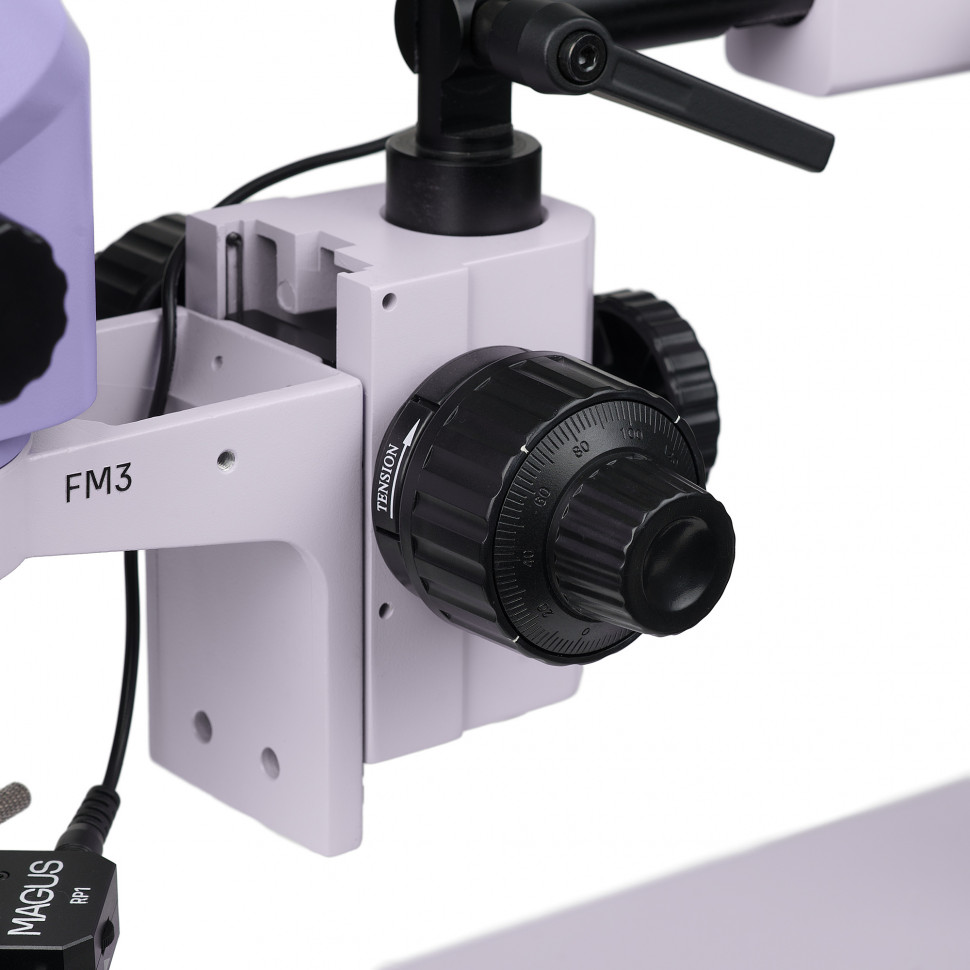

Механизм фокусировки MAGUS FM3 реализует грубую и тонкую наводку на резкость. Грубая фокусировка с ходом 45 мм и регулируемой жёсткостью обеспечивает быстрое перемещение по вертикали, тонкая фокусировка с шагом 0,002 мм облегчает точную настройку резкости на увеличении выше 40 крат. Коаксиальные рукоятки расположены с двух сторон для удобства оператора. Корпус микроскопа изготовлен из цельнолитого алюминия, что обеспечивает жёсткость конструкции и долговечность.

Кому подойдёт

MAGUS Stereo D8TR LCD предназначен для специалистов сервисных центров и производственных линий, выполняющих монтаж и демонтаж SMD-компонентов, ремонт мобильных устройств, инспекцию паяных соединений и контроль качества электронных изделий. Система ориентирована на операторов, работающих полный рабочий день: наблюдение на экране, а не в окуляры, снижает физическую нагрузку при многочасовых сменах. Два режима работы (пайка и контроль качества) избавляют от необходимости держать второй микроскоп или постоянно менять комплектующие. Автономная работа камеры через HDMI упрощает интеграцию в рабочее место — не требуется выделенный компьютер для вывода изображения, достаточно подключить монитор напрямую. Возможность фотофиксации и записи видео через Wi-Fi полезна для документирования брака, составления отчётов и обучения персонала. Модель также подходит для учебных центров, готовящих специалистов по ремонту электроники: монитор позволяет преподавателю демонстрировать процесс группе учащихся одновременно.

Что важно знать заранее

В характеристиках указан высокий уровень сложности сборки и настройки. Система состоит из множества компонентов (оптическая голова, штатив, механизм фокусировки, два осветителя, камера, монитор, насадки), и их правильная установка, юстировка и балансировка требуют времени и внимательности. Перед началом работы необходимо изучить инструкцию и выполнить последовательную сборку в соответствии с рекомендациями производителя. Вес в упаковке 25,55 кг определяет стационарный характер установки — это не портативное решение, а рабочая станция, которая занимает постоянное место на столе.

Переход от визуального наблюдения в окуляры к работе на экране требует периода адаптации. Координация движений рук и инструмента при наблюдении на мониторе перед собой отличается от привычной схемы «смотрю вниз — двигаю руками внизу». Первые несколько часов работы возможна некоторая неточность манипуляций, но навык вырабатывается быстро и в дальнейшем обеспечивает более комфортную эргономику.

Микроскоп работает исключительно в отражённом свете с непрозрачными объектами. Он не предназначен для наблюдения биологических препаратов на предметных стёклах, тонких плёнок на просвет или любых других задач, требующих проходящего света. Область применения — объёмные непрозрачные изделия: печатные платы, электронные компоненты, паяные соединения, механические детали малого размера.

Камера 2 Мпикс формирует изображение Full HD 1920×1080, что соответствует разрешению монитора и обеспечивает картинку без пикселизации на экране. Однако итоговая детализация определяется не только сенсором, но и оптической системой микроскопа перед ним. При максимальном увеличении 55х разрешающая способность оптики становится ограничивающим фактором — дальнейший рост увеличения с помощью дополнительных окуляров (15х, 20х, 25х, 30х из опций) приведёт к увеличению картинки без роста детализации.

Комплектация

• Цифровая камера MAGUS CHD30 — автономная работа через HDMI 60 fps, Wi-Fi для подключения к ПК, автофокус, карта памяти SD 32 ГБ, сетевой адаптер 12 В/1 А, кабель HDMI 1,5 м, USB-адаптер Wi-Fi, мышь USB, USB-флеш с ПО и драйверами
• Монитор MAGUS MCD20 — 13,3 дюйма, IPS, Full HD 1920×1080, 60 Гц, углы обзора 178°/178°, яркость 400 кд/м², HDMI-вход
• Оптическая голова MAGUS Stereo 8TH — тринокулярная насадка с панкратическим объективом 0,65–5,5х и каналом визуализации
• Окуляры 10х/22 мм (2 шт.) — удалённый зрачок для работы в очках, диоптрийная коррекция ±5 диоптрий на каждом
• Штатив MAGUS UT2 — вертикальная штанга 493 мм, горизонтальная штанга 470 мм, диапазон горизонтального перемещения 380 мм, тяжёлое основание 252×252 мм, механизм изменения угла наклона оптической оси
• Механизм фокусировки MAGUS FM3 — грубая (45 мм, регулируемая жёсткость) и тонкая (0,002 мм) наводка, коаксиальные рукоятки с двух сторон
• Кольцевой осветитель с поляризационным фильтром MAGUS LED RP1 — равномерное бестеневое освещение, устранение бликов с металла, регулировка яркости
• Осветитель типа «гусиная шея» MAGUS LED DGL2 — направленный свет под углом, создание теней для восприятия рельефа, регулировка яркости
• Насадка на объектив MAGUS AL05 0,5х/177 мм — переключение между режимом пайки (увеличение 3,25–27,5х, рабочее расстояние 177 мм, поле зрения 67,7–8 мм) и режимом контроля качества (увеличение 6,5–55х, рабочее расстояние 105 мм, поле зрения 33,8–4 мм)
• Адаптер C-mount MAGUS ZFA050 — установка камеры в канал визуализации тринокулярной насадки
• Инструкция по эксплуатации и гарантийный талон

Комплект содержит всё необходимое для немедленного начала работы: оптическую систему, цифровую камеру с монитором, два типа освещения, насадку для переключения режимов. Дополнительные покупки не требуются. Камера поставляется с картой памяти, кабелем HDMI, адаптером Wi-Fi и программным обеспечением для работы с компьютером.

Рекомендуемые аксессуары

Окуляры с увеличенной кратностью (15х, 20х, 25х, 30х) расширяют верхнюю границу диапазона увеличения при визуальном наблюдении для детальной инспекции сложных участков. Окуляр 10х/22 мм со шкалой позволяет выполнять измерения линейных размеров непосредственно в поле зрения без использования программного обеспечения.

Насадки на объектив 1,5х и 2х дают дополнительные варианты увеличения и рабочего расстояния для специфических задач, не покрываемых стандартной насадкой 0,5х.

Адаптер C-mount 1х с регулируемым фокусным расстоянием обеспечивает точную юстировку положения камеры относительно оптической системы для достижения максимальной резкости изображения на экране и согласования фокуса камеры с визуальными окулярами.

Калибровочный слайд необходим для настройки измерительных функций программного обеспечения MAGUS View при работе через Wi-Fi — позволяет связать пиксели изображения с реальными линейными размерами и выполнять точные измерения на фотографиях.

Сравнение

Насадка 0,5х в комплекте разделяет микроскоп на два функциональных режима с принципиально разными параметрами. Режим пайки (с насадкой 0,5х): увеличение 3,25–27,5х, рабочее расстояние 177 мм, поле зрения в окулярах 67,7–8 мм. Большое рабочее расстояние даёт свободу манипуляций паяльником и удерживающим инструментом, широкое поле зрения охватывает крупные платы, низкое увеличение снижает чувствительность к вибрациям рук. Режим контроля качества (без насадки): увеличение 6,5–55х, рабочее расстояние 105 мм, поле зрения в окулярах 33,8–4 мм. Более высокое увеличение выявляет микродефекты пайки, но требует осторожности в манипуляциях из-за сокращённого рабочего расстояния. Переключение между режимами занимает несколько секунд и не требует сложной перенастройки — насадка устанавливается или снимается с объектива, фокус корректируется стандартным механизмом. Такая схема избавляет от необходимости содержать два разных микроскопа или постоянно менять объективы для перехода от монтажа к инспекции.

Итог

MAGUS Stereo D8TR LCD — профессиональная рабочая станция для ремонта электроники и контроля качества, объединяющая стереомикроскоп, цифровую камеру с автофокусом, монитор IPS и два типа освещения в едином комплекте. Панкратическая система с коэффициентом трансфокации 8,4:1 обеспечивает плавное изменение увеличения без потери фокуса, насадка 0,5х переключает между режимами пайки и контроля, универсальный штатив с горизонтальной микроподвижкой расширяет рабочую зону. Автономная работа камеры через HDMI 60 fps даёт плавное изображение на экране без задержек и без необходимости подключения компьютера, тринокулярная насадка сохраняет возможность визуального наблюдения через окуляры. Система требует внимательной сборки и периода адаптации к экранному наблюдению, но обеспечивает высокую эргономику и производительность при многочасовой работе.
