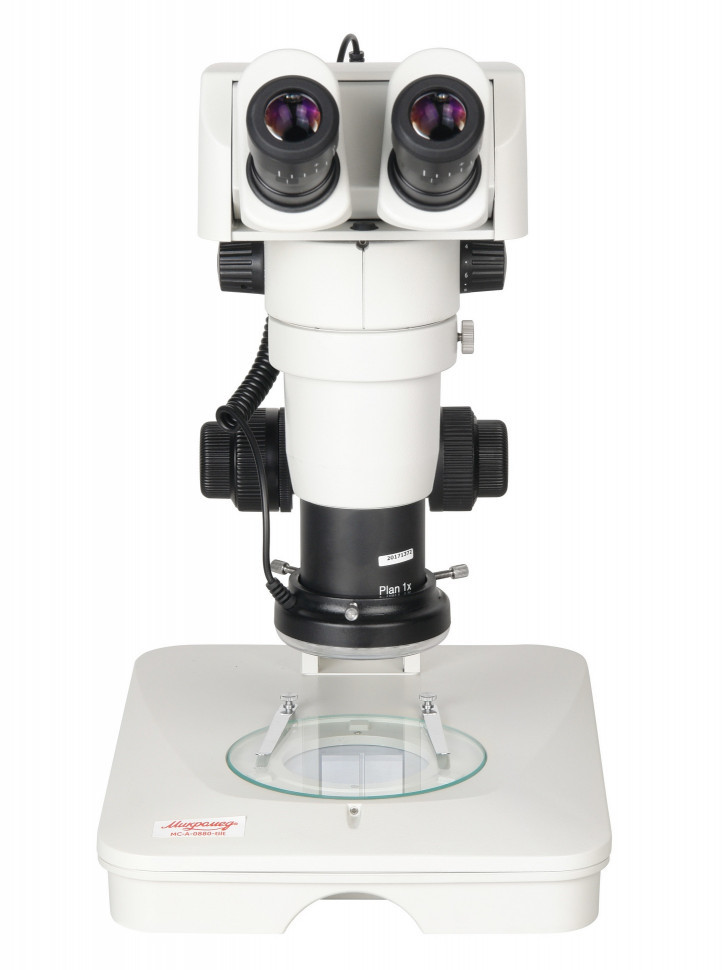

Микроскоп стерео Микромед MC-А-0880-tilt

Микромед MC-А-0880-tilt — стереомикроскоп с трансфокацией 10:1 и планахроматической оптикой

Микромед MC-А-0880-tilt построен по оптической схеме Аббе с планахроматическим объективом, что обеспечивает минимальные геометрические и хроматические искажения по всему полю зрения. Коэффициент трансфокации 10:1 позволяет плавно изменять увеличение от 8× до 80× без смены оптики, сохраняя постоянное рабочее расстояние 78 мм. Бинокулярная насадка с регулируемым углом наклона 0–35° и независимой диоптрийной коррекцией ±5 дптр адаптируется под индивидуальные особенности зрения и рабочую позу. Двойное светодиодное освещение — кольцевое отражённое и точечное проходящее с независимой регулировкой яркости — делает прибор универсальным для работы с непрозрачными и полупрозрачными объектами.

Что можно увидеть и сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп формирует объёмное изображение с сохранением естественной глубины и пространственных соотношений, что принципиально отличает его от плоскостных биологических микроскопов. Это позволяет работать с объектами, которые не требуют тонких срезов: насекомые и их части, растительные структуры, минералы, электронные платы, ювелирные изделия, монеты, документы. Прямое изображение и достаточное рабочее расстояние дают возможность проводить манипуляции под контролем микроскопа — препарирование биологических образцов, пайку мелких компонентов, сортировку кристаллов, осмотр дефектов поверхности, реставрационные работы. Кольцевой LED-осветитель отражённого света создаёт бестеневое освещение, исключая искажение формы рельефных деталей резкими тенями. Точечный проходящий свет используется для полупрозрачных объектов — крыльев насекомых, тонких срезов растений, прозрачных минералов.

Рабочее расстояние и удобство работы

Рабочее расстояние 78 мм остаётся постоянным во всём диапазоне увеличений 8×–80×, что отличает эту модель от стереомикроскопов с переменным рабочим расстоянием. Под объективом достаточно пространства для размещения инструмента — пинцета, скальпеля, паяльника, измерительного щупа — без риска повреждения оптики. При использовании дополнительного объектива 0,5× рабочее расстояние увеличивается, при установке 2× — уменьшается, но в стандартной конфигурации 78 мм обеспечивают баланс между увеличением и свободой манипуляций. Регулируемый угол наклона бинокулярной насадки 0–35° позволяет настроить комфортное положение головы в зависимости от роста оператора и высоты рабочего места, снижая нагрузку на шейный отдел при многочасовых сеансах.

Диапазон увеличения

В базовой комплектации с окулярами 10× и объективом 1× микроскоп обеспечивает диапазон общего увеличения 8×–80× с плавной регулировкой. Коэффициент трансфокации 10:1 — один из самых высоких среди стереомикроскопов — позволяет охватить широкий спектр задач без смены объектива: от обзорного осмотра крупных объектов на малом увеличении до детального изучения микроструктур на максимальном. Механизм Click-Stop фиксирует промежуточные положения трансфокатора, обеспечивая повторяемость увеличения при серийных измерениях или документировании. При установке дополнительных окуляров 15×, 20× или 30× и вспомогательных объективов 0,5× или 2× диапазон расширяется до 4×–480×, хотя такие крайние значения используются в специфических задачах — сверхширокий обзор или максимальная детализация на границе возможностей стереомикроскопии.

Конструкция и технологии

Оптическая схема Аббе использует единый объектив для формирования изображения, которое затем разделяется на два канала визуальной насадки. Это обеспечивает геометрическую идентичность левого и правого изображений и минимизирует параллакс по сравнению со схемой Грену, где каждый канал имеет отдельный объектив. Планахроматическая коррекция объектива исправляет хроматические аберрации и кривизну поля, давая резкое контрастное изображение от центра до края поля зрения без цветовых ореолов. Внутренний трансфокатор изменяет увеличение оптически, без перемещения объектива относительно образца, сохраняя фокус и рабочее расстояние при зуммировании.

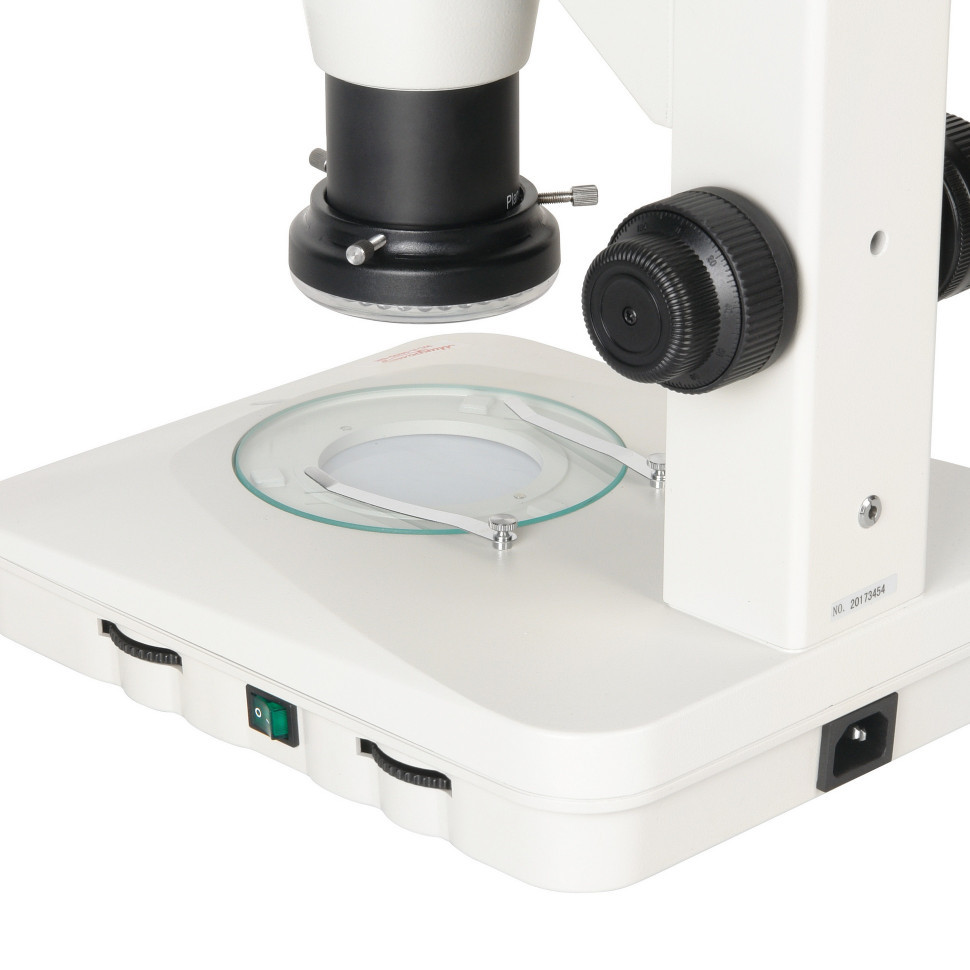

Механизм фокусировки построен на прецизионной зубчато-реечной передаче с направляющей типа «ласточкин хвост», обеспечивающей плавный ход оптической головки без люфтов и самопроизвольного опускания под собственным весом. Диапазон вертикального перемещения 105 мм позволяет работать с объектами разной высоты и использовать разнообразную оснастку на предметном столике. Стеклянная плата столика сочетается с нижним проходящим освещением и одновременно служит нейтральной подложкой для непрозрачных образцов при верхнем свете.

Основание, штатив и корпус визуальной насадки отлиты из алюминиевого сплава под давлением — это исключает температурные деформации и вибрации, характерные для сборных конструкций. Антистатическое покрытие металлических поверхностей предотвращает накопление пыли на оптике и образцах. Встроенный блок питания 220 В/50 Гц размещён в основании, исключая внешние адаптеры и кабельные петли на рабочем столе.

Кому подойдёт

Микромед MC-А-0880-tilt рассчитан на профессиональное применение в научных, промышленных и медицинских учреждениях, где требуется сочетание высокого качества изображения, широкого диапазона увеличения и повторяемости настроек. В биологических лабораториях прибор используется для препарирования и морфологического анализа беспозвоночных, изучения анатомии растений, сортировки проб. В энтомологии — для определения видов по деталям строения, фотодокументирования типовых экземпляров. В промышленности — для контроля качества паяных соединений, осмотра поверхности деталей на микротрещины и включения, инспекции печатных плат. В ювелирном деле и геммологии — для оценки чистоты камней, выявления включений, идентификации синтетических материалов. В криминалистике — для исследования микроследов, текстильных волокон, документов. В реставрационных мастерских — для работы с мелкими фрагментами артефактов, анализа техники исполнения.

Планахроматическая оптика, Click-Stop и независимая диоптрийная коррекция делают прибор пригодным для серийных измерений и работы нескольких операторов со сменными настройками. Регулируемый угол наклона насадки важен при длительных рабочих сессиях — это снижает утомляемость и повышает производительность.

Что важно знать заранее

Посадочный диаметр окулярных тубусов 30 мм отличается от распространённого стандарта 23,2 мм. При установке цифровой окулярной камеры потребуется переходник 23,2/30 мм, если камера имеет посадочный диаметр 23,2 мм. Камера устанавливается вместо одного из окуляров, что сохраняет возможность визуального наблюдения вторым глазом, но исключает стереоэффект в этом режиме.

Максимальное увеличение 80× в базовой комплектации соответствует верхней границе эффективного диапазона стереомикроскопов для большинства задач. Дальнейшее увеличение путём установки окуляров 15×, 20× или 30× уменьшает поле зрения, рабочее расстояние и глубину резкости, что оправдано только при необходимости детализации объектов размером менее 100 мкм. Для рутинной работы достаточно диапазона 8×–80×.

Стереомикроскопия даёт объёмное изображение и большое рабочее расстояние, но разрешающая способность ниже, чем у биологических микроскопов проходящего света с иммерсионными объективами высокой апертуры. Если задача требует разрешения структур менее 1–2 мкм (бактерии, внутриклеточные органеллы, тонкая гистология), потребуется биологический микроскоп, а не стереоскопический.

Комплектация

• Основание с источниками света, штативом и механизмом фокусировки — несущая конструкция из алюминиевого сплава со встроенным блоком питания, направляющей «ласточкин хвост» и зубчато-реечной передачей.
• Оптическая головка — узел с трансфокатором, объективом 1× планахромат и бинокулярной насадкой с регулировкой угла 0–35°.

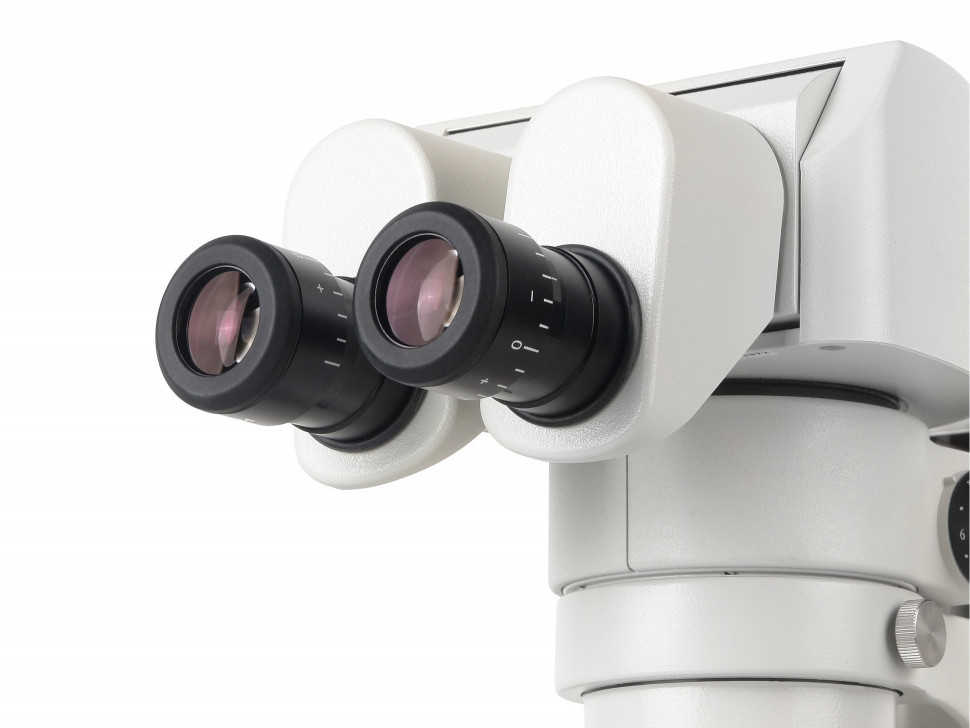

• Окуляры 10×/24 (2 шт.) — широкоугольные окуляры с полем зрения 24 мм, независимой диоптрийной коррекцией ±5 дптр.
• Стеклянная плата — прозрачная подложка для образцов, используемая с проходящим светом.

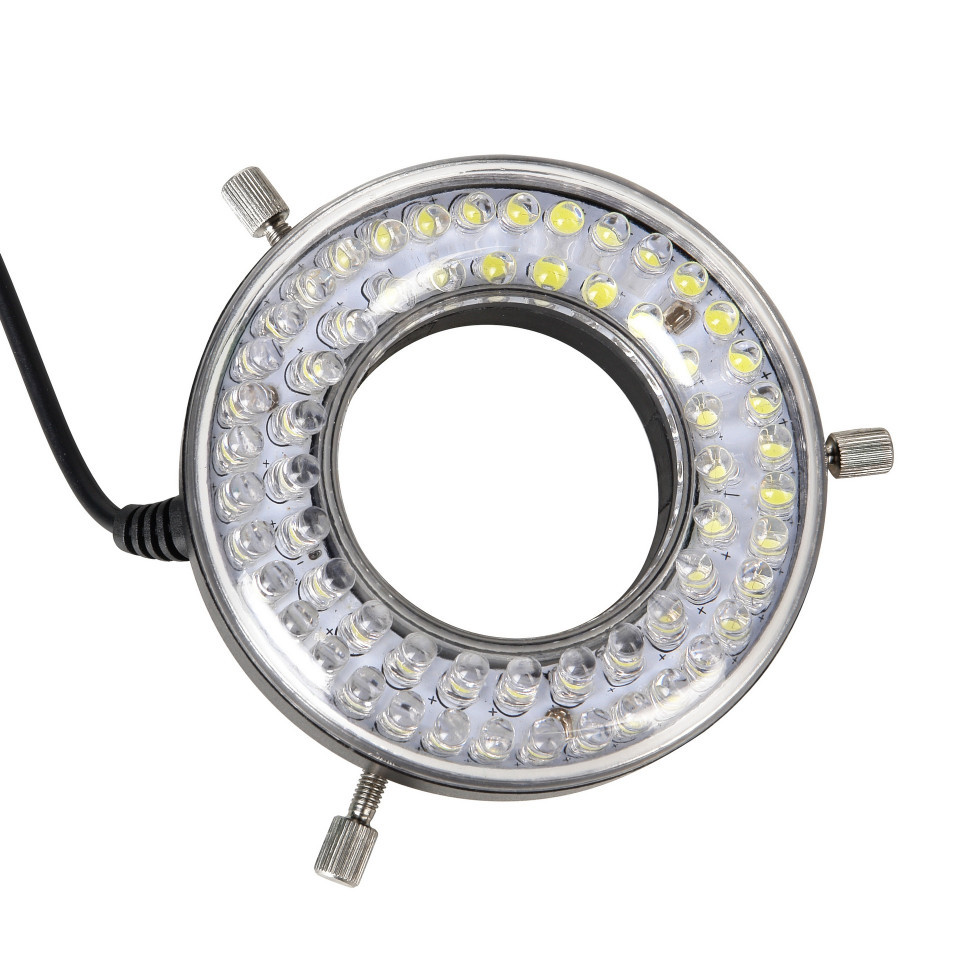

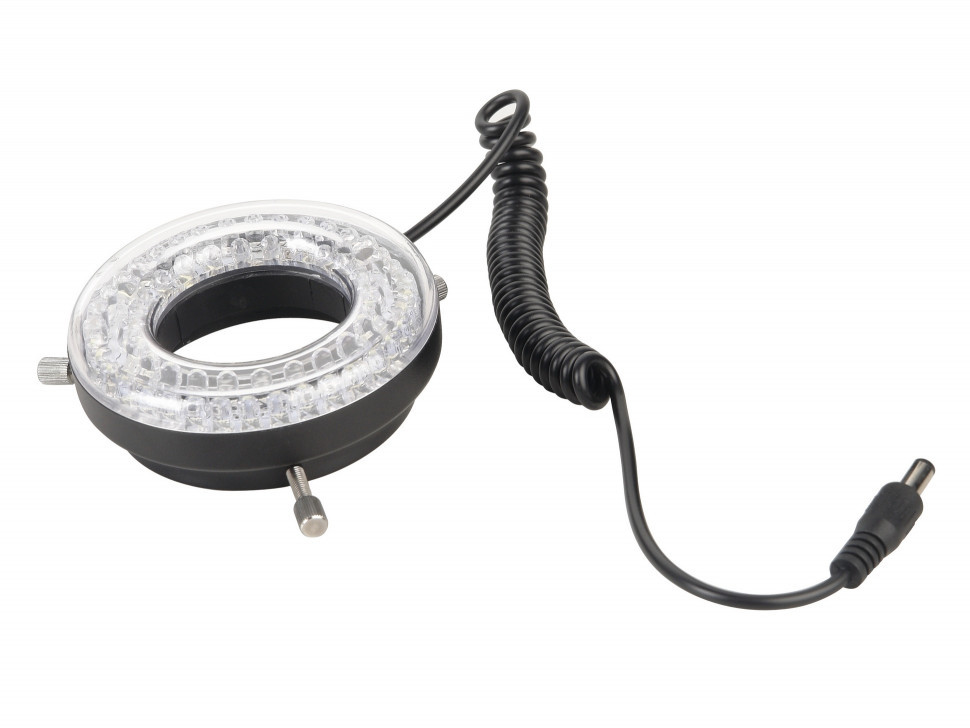

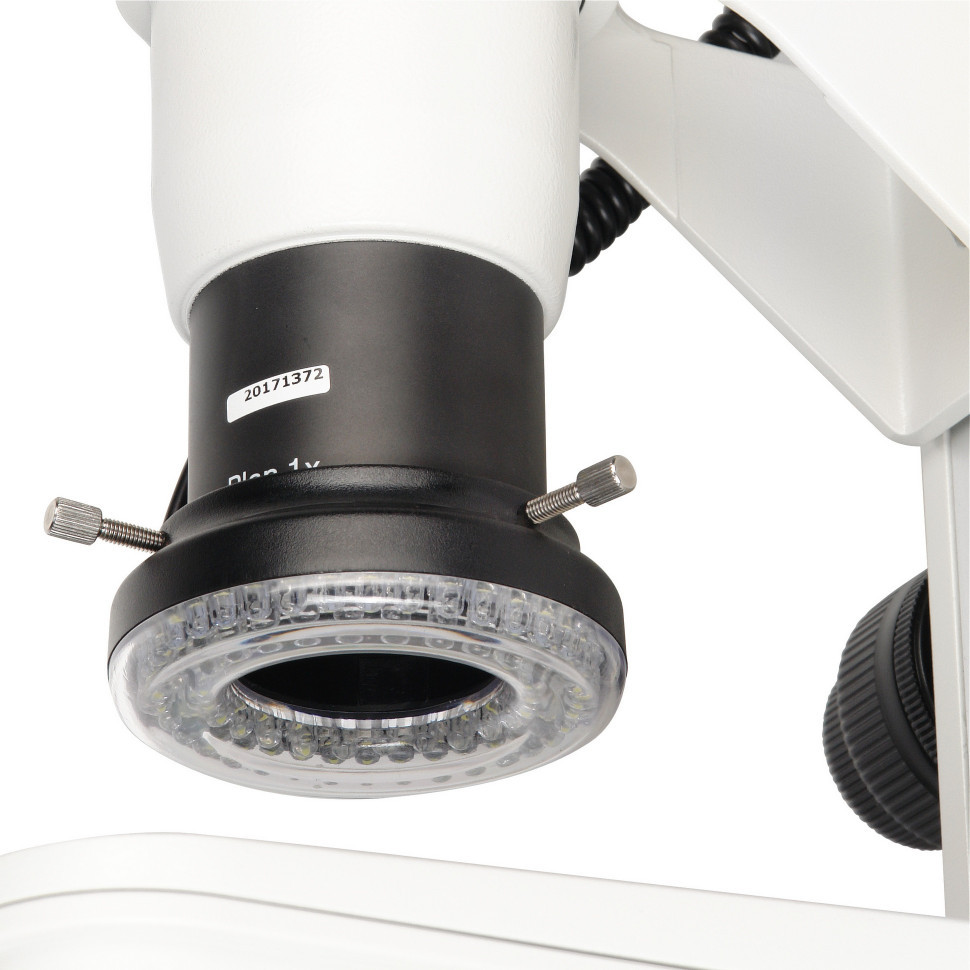

• Кольцевой LED-осветитель отражённого света — встроен в оптическую головку, независимая регулировка яркости.
• Точечный LED-осветитель проходящего света — встроен в основание под стеклянной платой, независимая регулировка яркости.
• Матовый фильтр — закреплён на основании, рассеивает проходящий свет для равномерного освещения.
• Кабель питания, чехол, руководство по эксплуатации, гарантийный талон.

Комплект достаточен для немедленного начала работы с непрозрачными и полупрозрачными объектами. Дополнительная оптика — окуляры 15×, 20×, 30× и вспомогательные объективы 0,5×, 2× — приобретается отдельно при необходимости расширения диапазона увеличений.

Рекомендуемые аксессуары

Окулярная цифровая камера с посадочным диаметром 23,2 мм и переходником 23,2/30 мм — для фото- и видеодокументирования, архивирования результатов, измерений в программном обеспечении. Вспомогательные объективы 0,5× и 2× — для расширения диапазона увеличений в сторону уменьшения (широкий обзор) или увеличения (максимальная детализация) с соответствующим изменением рабочего расстояния. Окуляры 15×, 20×, 30× — для повышения общего увеличения при неизменной кратности объектива, с учётом уменьшения поля зрения. Внешний волоконно-оптический осветитель — для косого или направленного освещения, выявления микрорельефа поверхности и повышения контраста деталей при специфических задачах.

Итог

Микромед MC-А-0880-tilt сочетает оптическую схему Аббе, планахроматическую коррекцию и коэффициент трансфокации 10:1, обеспечивая профессиональное качество стереоизображения в широком диапазоне увеличений без смены объектива. Постоянное рабочее расстояние 78 мм, регулируемый угол наклона насадки, Click-Stop и двойное освещение делают прибор универсальным инструментом для лабораторных, промышленных и исследовательских задач, требующих объёмного наблюдения и манипуляций под контролем оптики.
