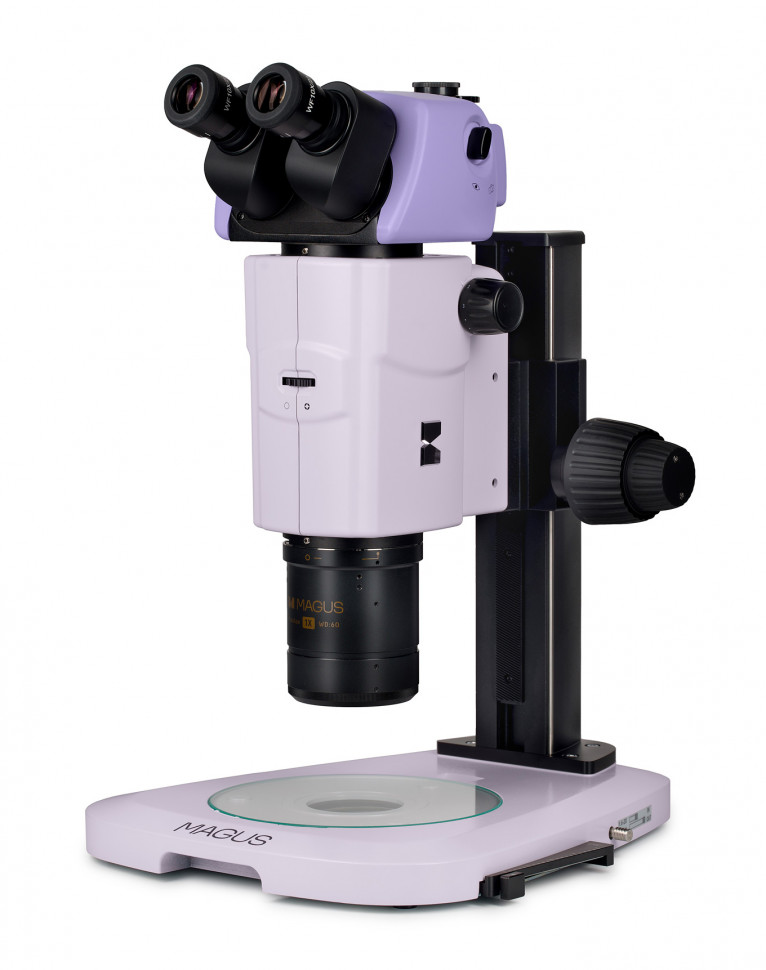

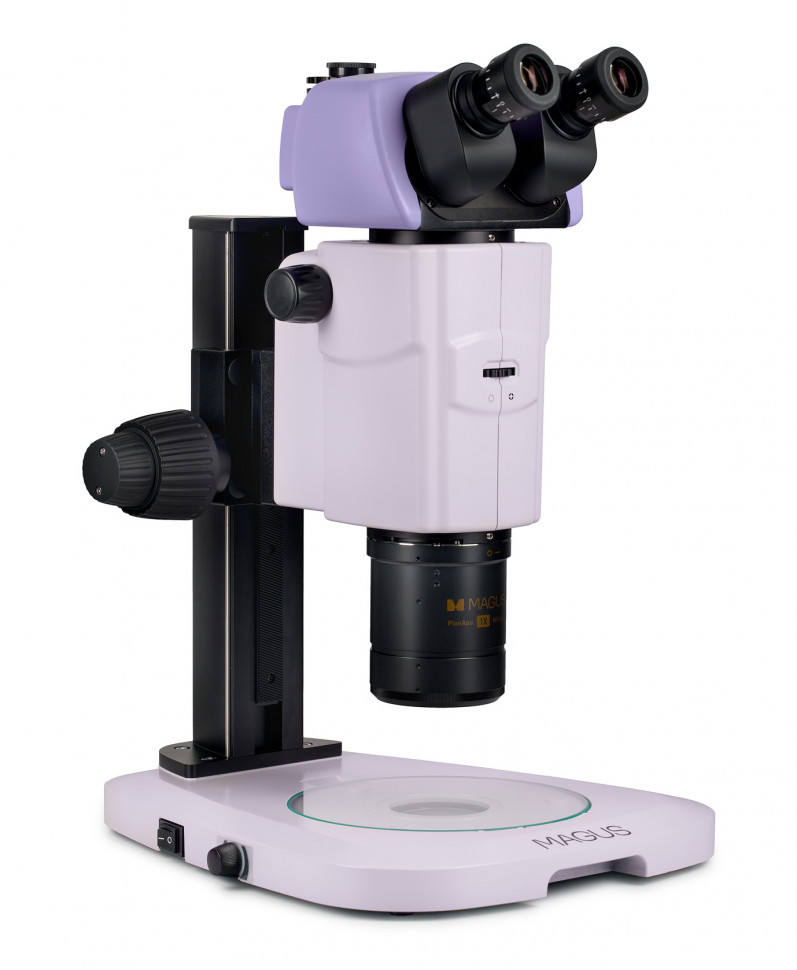

Микроскоп стереоскопический MAGUS Stereo A18T

MAGUS Stereo A18T — исследовательский стереомикроскоп с планапохроматической оптикой и трансфокацией 18:1

MAGUS Stereo A18T построен по оптической схеме Аббе и относится к исследовательскому классу стереомикроскопов. В основе системы — планапохроматический главный объектив, корректирующий сферические и хроматические аберрации для нескольких длин волн одновременно, и панкратический объектив с коэффициентом трансфокации 18:1, обеспечивающий плавное изменение увеличения от 7,5 до 135 крат. Тринокулярная насадка с отдельным вертикальным каналом позволяет подключать цифровую камеру без прерывания визуального наблюдения через левый окуляр. Микроскоп оснащён встроенным светодиодным осветителем проходящего света мощностью 10 Вт с регулируемой ирисовой диафрагмой и устройством для реализации метода косого освещения.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп работает с прозрачными и полупрозрачными объектами, которые размещаются на стеклянной пластине предметного столика и рассматриваются в проходящем свете. Стереоскопический эффект позволяет видеть объект в объёме, оценивать рельеф поверхности и глубину структур — в отличие от плоского изображения традиционного биологического микроскопа. Схема Аббе формирует изображение без геометрических искажений: форма объекта передаётся точно, без необходимости мысленной коррекции. Диапазон увеличения от 7,5 до 135 крат охватывает как обзорное наблюдение крупных образцов, так и детальное изучение мелких структур. Планапохроматическая оптика обеспечивает адекватную цветопередачу и минимизирует цветовые ореолы, что критично для дифференциальной диагностики биологических тканей, оценки прозрачности материалов и анализа цветовых характеристик объектов.

Рабочее расстояние и удобство работы

Рабочее расстояние между главным объективом и образцом составляет 60 мм. Этого достаточно для манипуляций инструментами под оптической системой: препарирование биологических образцов, микрохирургические операции, сборка микроэлектронных компонентов, работа с пинцетом или микроманипулятором. Коаксиальная фокусировка с грубой и тонкой наводкой (шаг тонкой настройки 0,002 мм) позволяет точно фокусироваться на заданной глубине объекта. Тринокулярная насадка с переключением светового потока 100/0 или 0/100 между правым тубусом и каналом визуализации даёт возможность вести документирование через камеру, не прерывая непрерывное визуальное наблюдение через левый окуляр — это важно для динамических процессов, требующих одновременного контроля и фиксации.

Диапазон увеличения

Панкратический объектив с коэффициентом трансфокации 18:1 плавно изменяет увеличение от 0,75 до 13,5 крат, а в паре с окулярами 10х формирует итоговый диапазон от 7,5 до 135 крат. Трансфокатор одновременно изменяет и увеличение, и фокусное расстояние, так что объект остаётся в фокусе в процессе смены кратности — не требуется повторная фокусировка. Числовая апертура главного объектива 0,15 обеспечивает разрешение порядка 2–2,5 мкм, а верхняя граница увеличения 135х находится в пределах полезного диапазона для данной апертуры, то есть рост кратности не превращается в пустое увеличение. Линейное поле зрения 31,4 мм при минимальном увеличении позволяет обозревать крупные образцы целиком, а максимальное увеличение — детально изучать отдельные структуры без потери стереоэффекта.

Конструкция и технологии

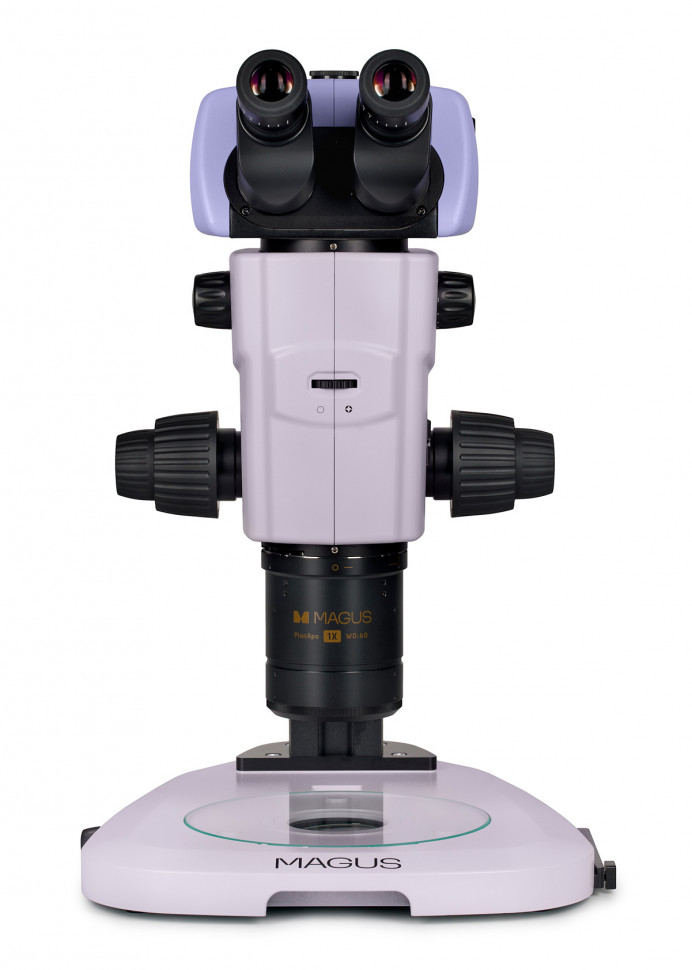

Оптическая схема Аббе предполагает использование общего главного объектива, расположенного строго перпендикулярно плоскости объекта, что исключает геометрические искажения изображения. Планапохроматический главный объектив 1х корректирует сферические аберрации и хроматические аберрации для нескольких цветов спектра одновременно — это высший класс оптики для стереомикроскопов, обеспечивающий ровное поле зрения и точную цветопередачу. Угол стереоскопичности, заложенный в конструкцию, создаёт объёмное восприятие глубины объекта. Тринокулярная насадка выполнена с наклоном окулярных тубусов 20°, межзрачковое расстояние регулируется в диапазоне 52–116 мм, на каждом окуляре предусмотрена диоптрийная коррекция ±5D. Вынос выходного зрачка настраивается вращением тубусов вокруг своей оси, что позволяет адаптировать микроскоп под индивидуальные особенности зрения оператора.

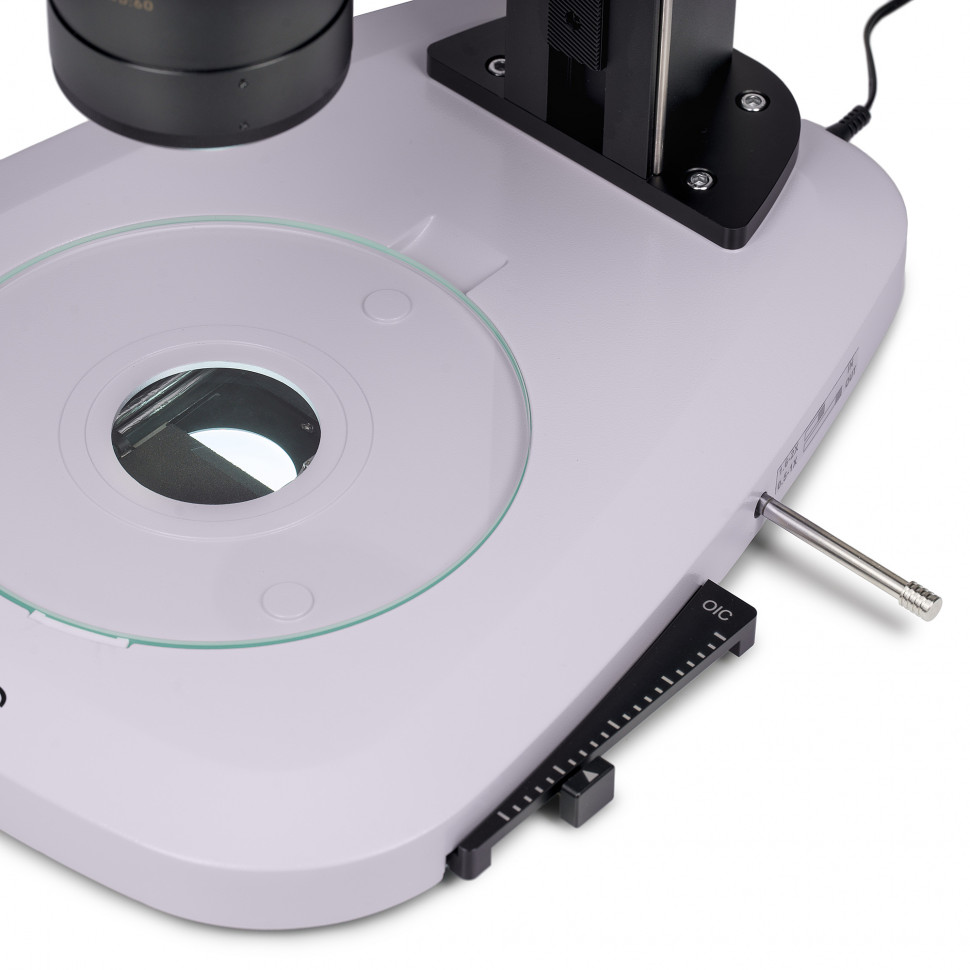

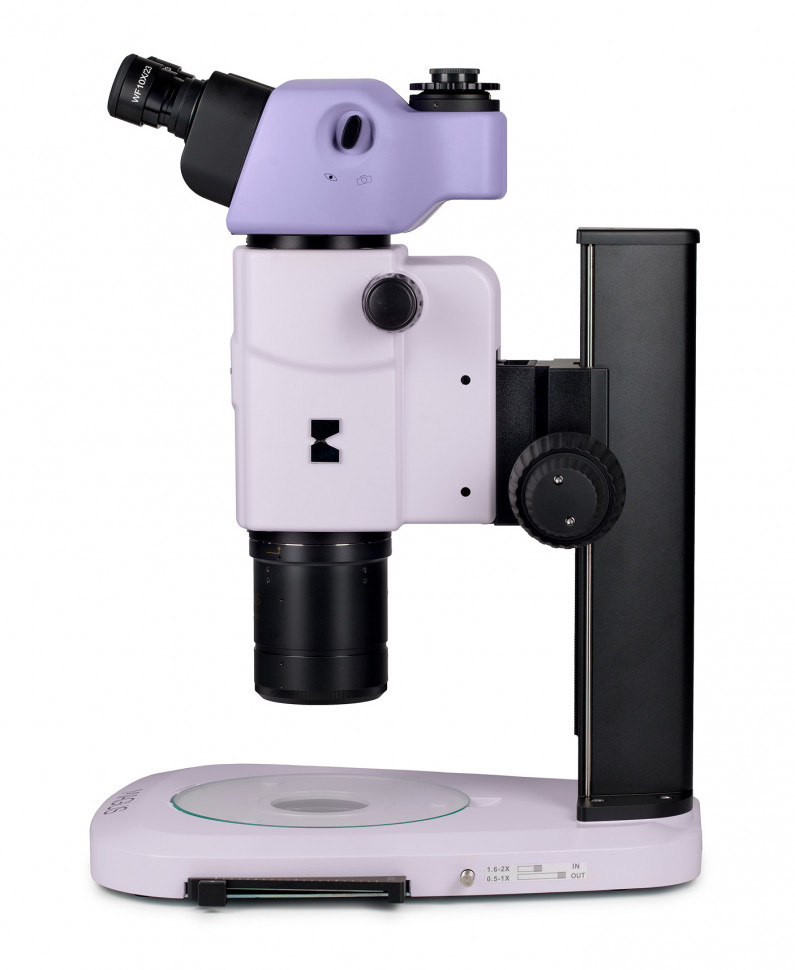

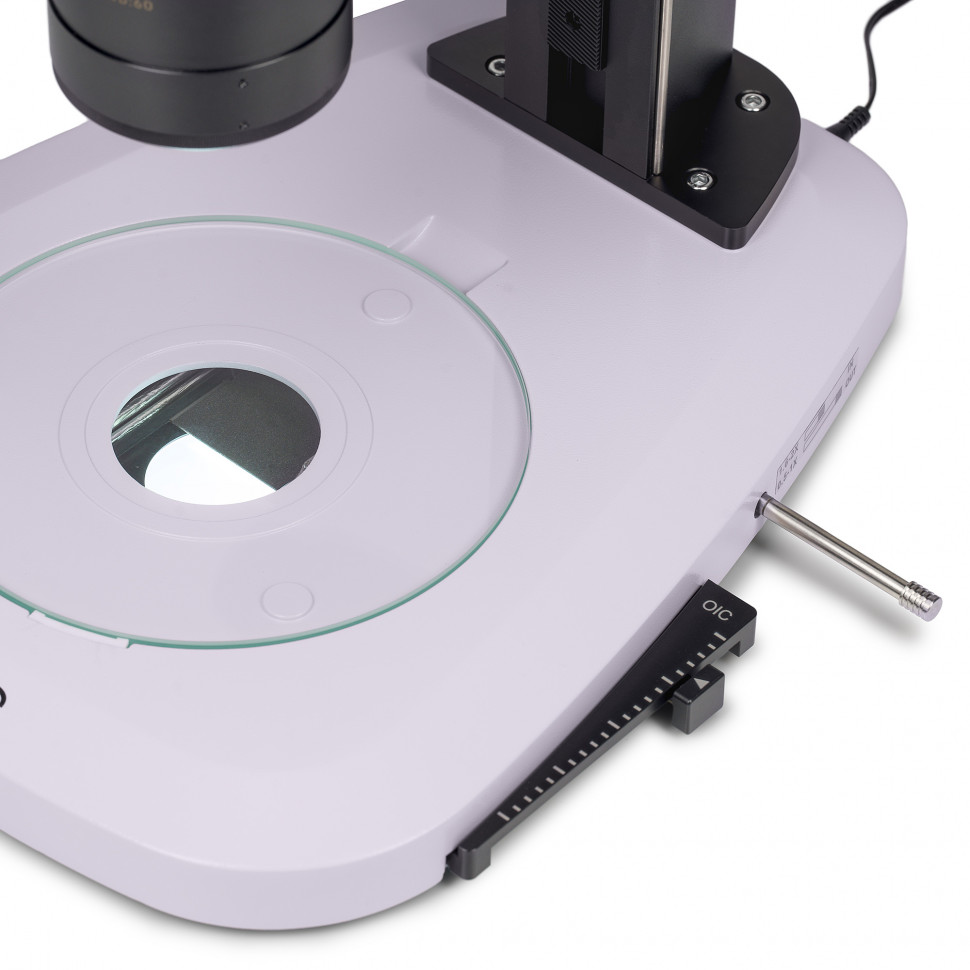

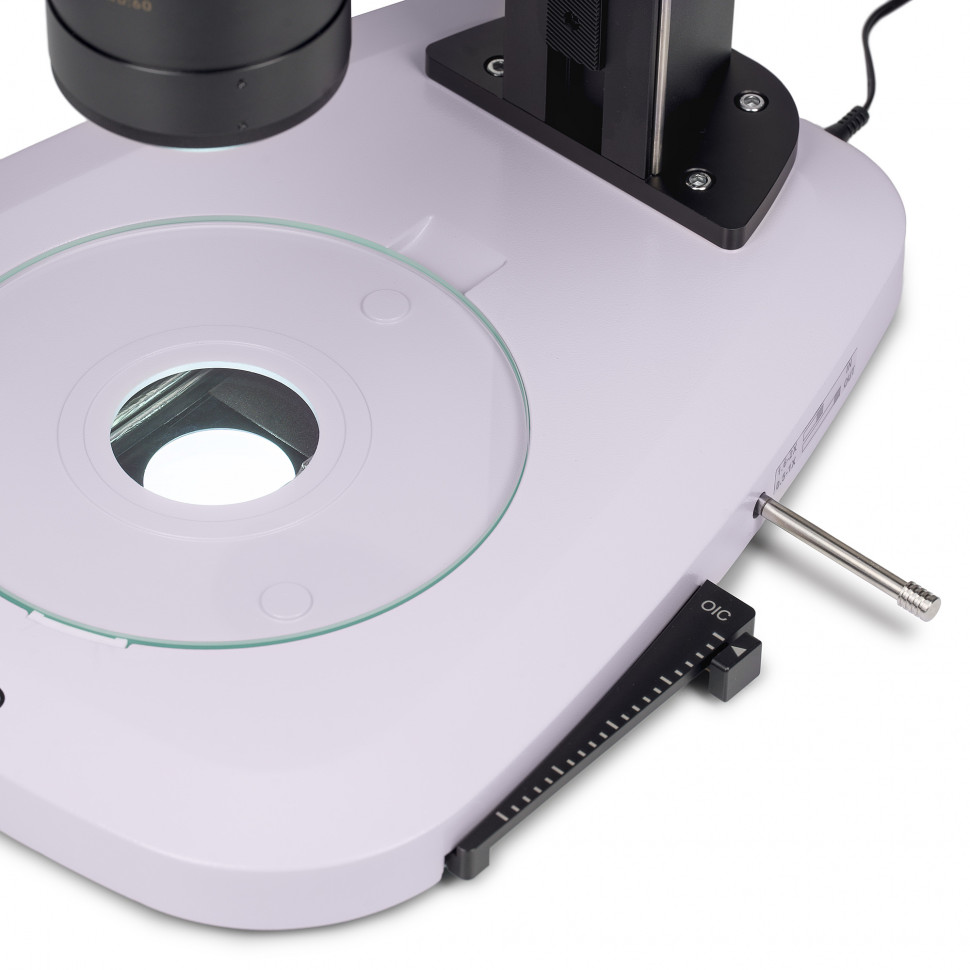

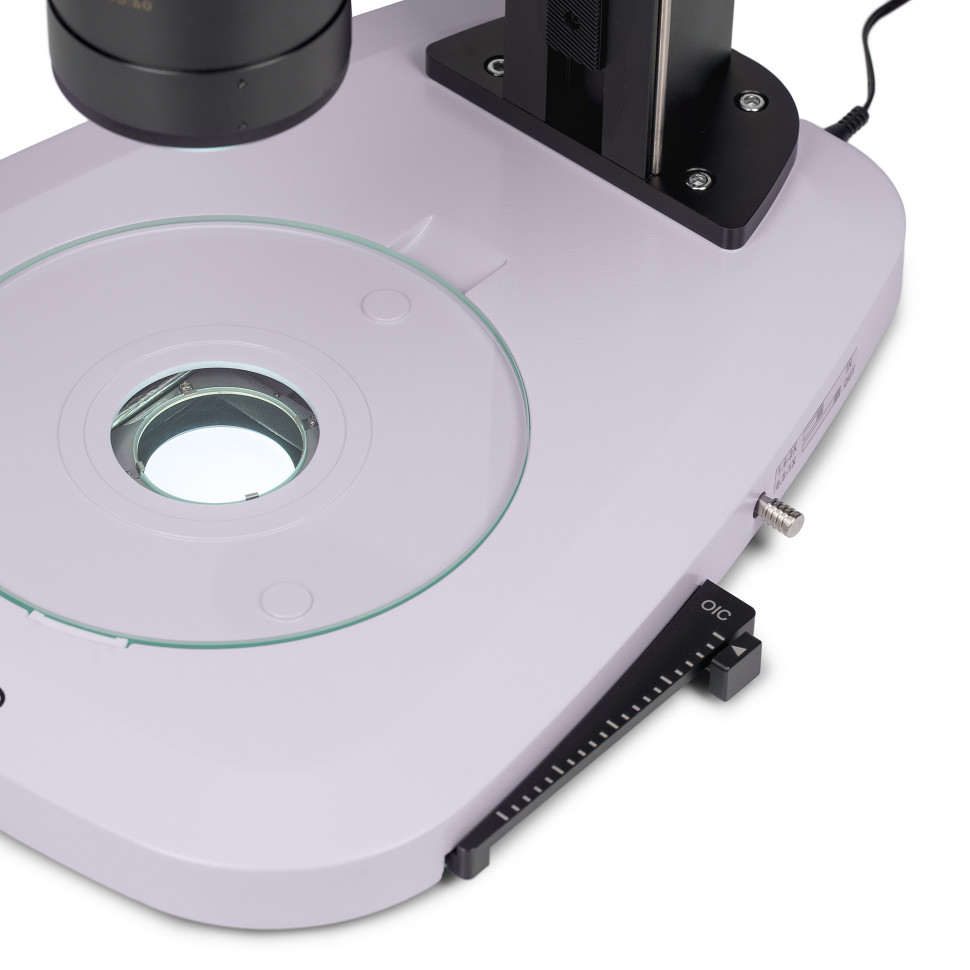

Фокусировочный механизм коаксиальный, с двумя рукоятками по обе стороны штатива. Грубая наводка имеет ход 60 + 90 мм, тонкая настройка — шаг 0,002 мм. Такая точность необходима для работы на высоких увеличениях и при малой глубине резкости. Встроенный светодиодный осветитель проходящего света мощностью 10 Вт размещён в основании микроскопа. Регулируемая ирисовая диафрагма (от 0 до 2,5 мм) управляет контрастом и глубиной резкости изображения. В основании также установлено устройство для реализации метода косого освещения, управляемое ползунком, — оно изменяет направление светового потока, усиливая контраст рельефа прозрачных образцов. Рядом расположен стержень для ввода и вывода призмы, оптимизирующей светораспределение при разных увеличениях. Питание осуществляется от сети переменного тока 85–265 В, что позволяет использовать прибор в странах с разными стандартами электросети.

Кому подойдет

MAGUS Stereo A18T предназначен для профессиональных лабораторий, научных учреждений и медицинских центров, где требуется стереоскопическое наблюдение с высокой оптической коррекцией и широким диапазоном увеличения. Микроскоп применяется в эмбриологии и репродуктологии (включая манипуляции при экстракорпоральном оплодотворении), гистологии, анатомии, зоологии и ботанике для изучения морфологии прозрачных биологических объектов. В материаловедении и промышленности прибор используется для контроля качества прозрачных материалов, анализа дефектов полимеров, стекла, оптических элементов. В криминалистике и судебной экспертизе — для исследования вещественных доказательств, волокон, следов. В микроэлектронике — для сборки и контроля компонентов при наличии дополнительного освещения.

Уровень сложности сборки и настройки — высокий. Требуется квалификация оператора для корректной юстировки межзрачкового расстояния, диоптрийной коррекции, настройки освещения по Кёлеру и управления устройством косого освещения. Прибор рассчитан на пользователей, знакомых с принципами стереомикроскопии и имеющих опыт работы с исследовательским оборудованием.

Что важно знать заранее

В базовой комплектации микроскоп работает исключительно в проходящем свете. Это означает, что образцы должны быть прозрачными или полупрозрачными — свет проходит через объект снизу вверх. Непрозрачные объекты (металлы, платы, минералы, объёмные биологические образцы с непрозрачной поверхностью) требуют отдельного осветителя отражённого света, который в базовую комплектацию не входит. Устройство косого освещения усиливает контраст при работе с прозрачными объектами, но не заменяет верхний свет.

Тринокулярная насадка с переключением светового потока 100/0 или 0/100 не позволяет одновременно наблюдать через правый окуляр и вести съёмку — переключение происходит между правым тубусом и каналом для камеры. Левый окуляр работает независимо от переключения, обеспечивая непрерывное визуальное наблюдение. Цифровая камера в комплект не входит и приобретается отдельно — потребуется камера с посадочным диаметром 30 мм (стандарт окулярной трубки микроскопа) или соответствующий адаптер.

Рабочая температура прибора — от 5 до 35°С. При работе вне этого диапазона возможны температурные деформации оптических элементов и расфокусировка. Размер основания штатива 365×314 мм, вес в упаковке 13 кг — требуется устойчивая рабочая поверхность и место для размещения. Гарантия производителя — 5 лет.

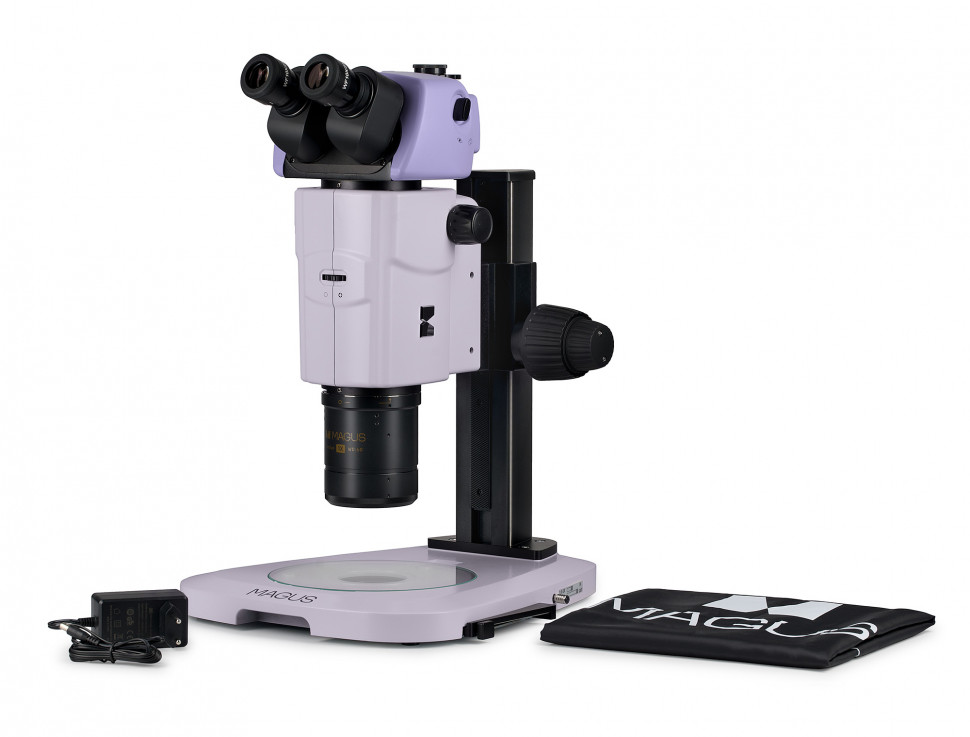

Комплектация

• Основание со встроенным источником проходящего света — содержит светодиодный осветитель 10 Вт, устройство для реализации метода косого освещения с ползунком управления и призму для оптимизации светораспределения при разных увеличениях
• Штатив с фокусировочным механизмом — коаксиальная грубая и тонкая фокусировка с двумя рукоятками по обе стороны
• Визуальная насадка тринокулярная — с наклоном окулярных тубусов 20°, регулировкой межзрачкового расстояния 52–116 мм, переключением светового потока 100/0 или 0/100 между правым тубусом и каналом визуализации
• Панкратический объектив 0,75–13,5х — обеспечивает плавную трансфокацию с коэффициентом 18:1
• Планапохроматический главный объектив 1х — числовая апертура 0,15, коррекция аберраций для нескольких длин волн, рабочее расстояние 60 мм
• Окуляр 10x/23 мм с диоптрийной коррекцией (2 шт.) — диапазон коррекции ±5D на каждом окуляре
• Стеклянная пластина — для размещения прозрачных и полупрозрачных образцов на предметном столике
• Адаптер питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект достаточен для начала работы с прозрачными образцами в проходящем свете. Для расширения возможностей потребуются дополнительные компоненты.

Рекомендуемые аксессуары

Цифровая камера — для документирования исследований, передачи изображения на монитор и записи видео. Требуется камера с посадочным диаметром 30 мм или адаптер для установки в вертикальный канал тринокулярной насадки.

Осветитель отражённого света — необходим для работы с непрозрачными объектами: металлическими шлифами, печатными платами, минералами, объёмными биологическими образцами. Крепится к оптической головке микроскопа.

Дополнительные объективы и окуляры — для изменения диапазона увеличения и поля зрения. Совместимые главные объективы с другой кратностью (например, 0,5х или 2х) расширяют возможности системы.

Светофильтры — для управления контрастом, устранения бликов и цветокоррекции при работе с образцами разной прозрачности и окраски.

Предметные и покровные стёкла, наборы для приготовления препаратов — для самостоятельной подготовки временных и постоянных препаратов биологических образцов.

Итог

MAGUS Stereo A18T — исследовательский стереомикроскоп с планапохроматической оптикой, схемой Аббе и коэффициентом трансфокации 18:1, обеспечивающим диапазон увеличения от 7,5 до 135 крат с сохранением фокуса при смене кратности. Тринокулярная насадка позволяет подключать цифровую камеру без прерывания визуального наблюдения через левый окуляр. Встроенный светодиодный осветитель проходящего света с устройством косого освещения и регулируемой диафрагмой обеспечивает управление контрастом при работе с прозрачными и полупрозрачными образцами. Прецизионная фокусировка с шагом 0,002 мм и рабочее расстояние 60 мм создают условия для выполнения микроманипуляций и детального анализа структур. Микроскоп предназначен для профессиональных лабораторий, медицинских центров и научных учреждений, требующих высокой оптической коррекции и широкого диапазона стереоскопического наблюдения.
