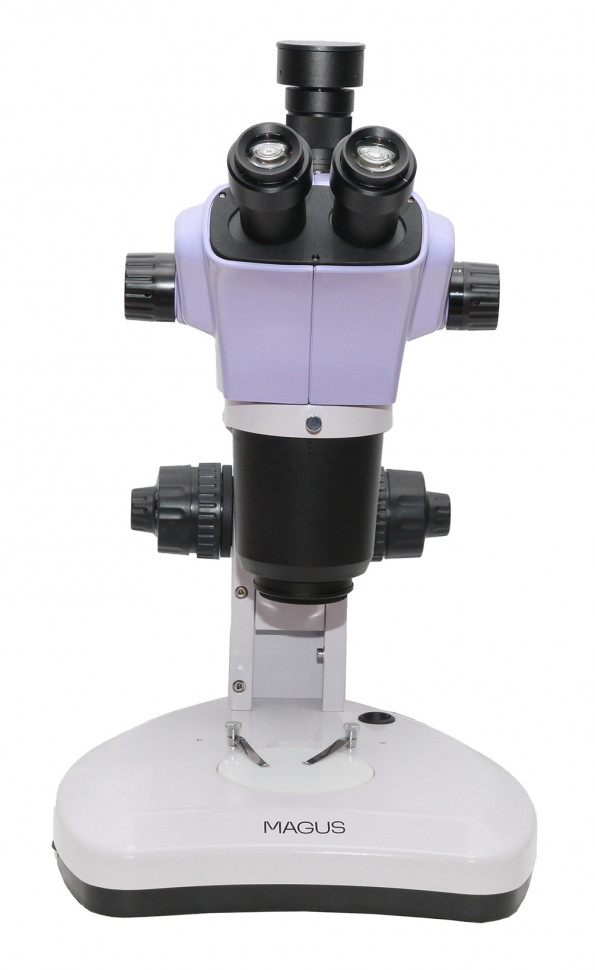

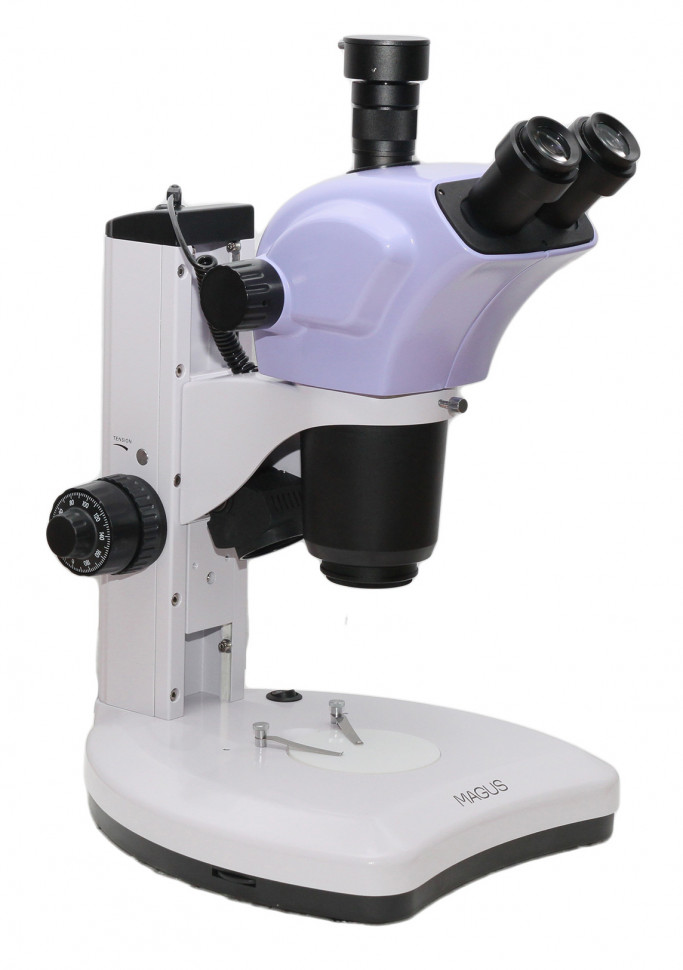

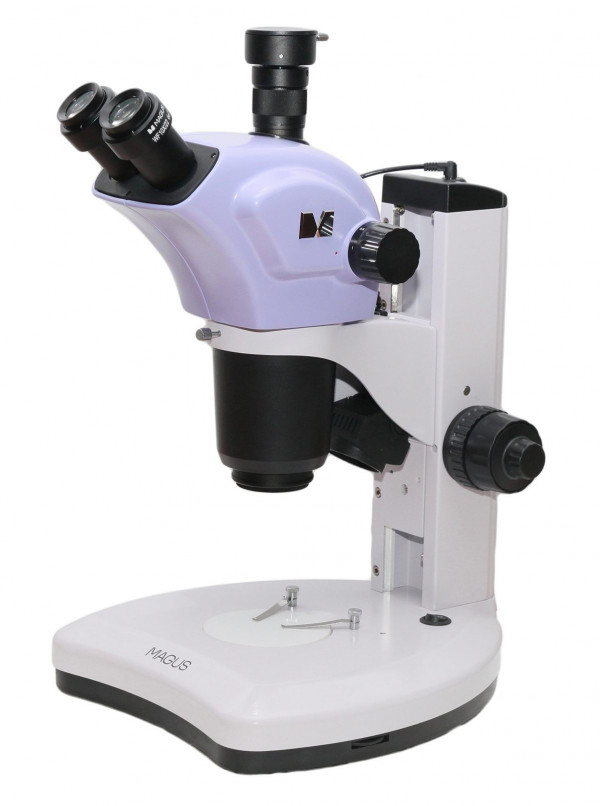

Микроскоп стереоскопический MAGUS Stereo 9T

MAGUS Stereo 9T — стереомикроскоп с трансфокатором 9:1 и комбинированным освещением для точных работ

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo 9T предназначен для изучения объёмных непрозрачных и полупрозрачных объектов без специальной пробоподготовки. Оптическая схема Грену формирует неперевёрнутое стереоскопическое изображение с выраженной глубиной резкости, что позволяет оценивать пространственную структуру образца: рельеф поверхности, расположение элементов в объёме, микротопографию. Это особенно важно при пайке SMD-компонентов и BGA-микросхем, контроле качества печатных плат, реставрации ювелирных изделий и часовых механизмов, препарировании биологических образцов. Комбинированное освещение расширяет возможности: проходящий свет мощностью 5 Вт используется для прозрачных и полупрозрачных объектов, отражённый косой свет мощностью 3 Вт выявляет микрорельеф на непрозрачных поверхностях. Три сменных пластины предметного столика позволяют адаптировать фон под характер образца: чёрно-белая двухсторонняя обеспечивает максимальный контраст при работе с непрозрачными объектами, белая и прозрачная оптимальны для полупрозрачных образцов и равномерного освещения рабочей зоны.

Рабочее расстояние и удобство работы

Базовое рабочее расстояние составляет 110 мм, что даёт пространство для работы инструментами под объективом: паяльником, пинцетом, скальпелем, гравёром. При установке дополнительной насадки 0,5x расстояние увеличивается до 188 мм — это удобно для манипуляций с крупными объектами или при необходимости размещения оснастки. Насадка 2x сокращает расстояние до 40,4 мм, но повышает увеличение до 126 крат в паре с комплектным окуляром 10x. Тринокулярная насадка поворачивается на 360° и имеет отдельный вертикальный тубус для цифровой камеры через адаптер C-mount, входящий в комплект. Это позволяет вести фото- и видеофиксацию без снятия окуляров и потери визуального контроля. Межзрачковое расстояние регулируется в диапазоне 53–75 мм, диоптрийная коррекция ±5D на каждом окуляре компенсирует индивидуальные особенности зрения оператора.

Диапазон увеличения

Панкратический объектив с коэффициентом трансфокации 9:1 обеспечивает плавное изменение увеличения от 7 до 63 крат с комплектным окуляром 10x без потери фокуса. Это принципиальное отличие от ступенчатых систем: можно непрерывно подбирать оптимальную кратность для конкретной задачи, не переключая объективы и не перефокусируясь. Поле зрения при этом изменяется от 31,43 до 3,49 мм. Диапазон 7–63x соответствует специфике стереомикроскопии: задача инструмента — не предельное разрешение на клеточном уровне, а объёмное восприятие структуры образца при сохранении большого рабочего расстояния. При использовании дополнительных окуляров 15x, 16x, 20x или 25x и насадок на объектив 0,5x и 2x диапазон увеличения расширяется до 3,5–315 крат, что покрывает задачи от обзорного осмотра крупных деталей до изучения тонких структур.

Конструкция и технологии

Оптическая схема Грену построена на двух независимых оптических каналах с собственными объективами для каждого глаза, что формирует истинное стереоскопическое изображение с естественным восприятием глубины. Панкратический объектив изменяет кратность за счёт перемещения линз внутри оптического блока, сохраняя фокусировку благодаря согласованному движению компонентов. Коэффициент трансфокации 9:1 означает, что максимальная кратность объектива в 9 раз выше минимальной, что обеспечивает широкий диапазон без смены оптики.

Фокусировочный механизм выполнен коаксиальным с разделением на грубую и тонкую настройку. Грубая фокусировка имеет ход 83 мм и регулировку жёсткости, что предотвращает самопроизвольное смещение при работе с тяжёлыми аксессуарами или вибрации. Тонкая фокусировка с шагом 0,002 мм используется при увеличении свыше 40x, когда глубина резкости становится критически малой и требуется прецизионная наводка. Светодиодные осветители питаются от сети 220 В, регулировка яркости не смещает цветовую температуру, заявленный ресурс — 50 000 часов.

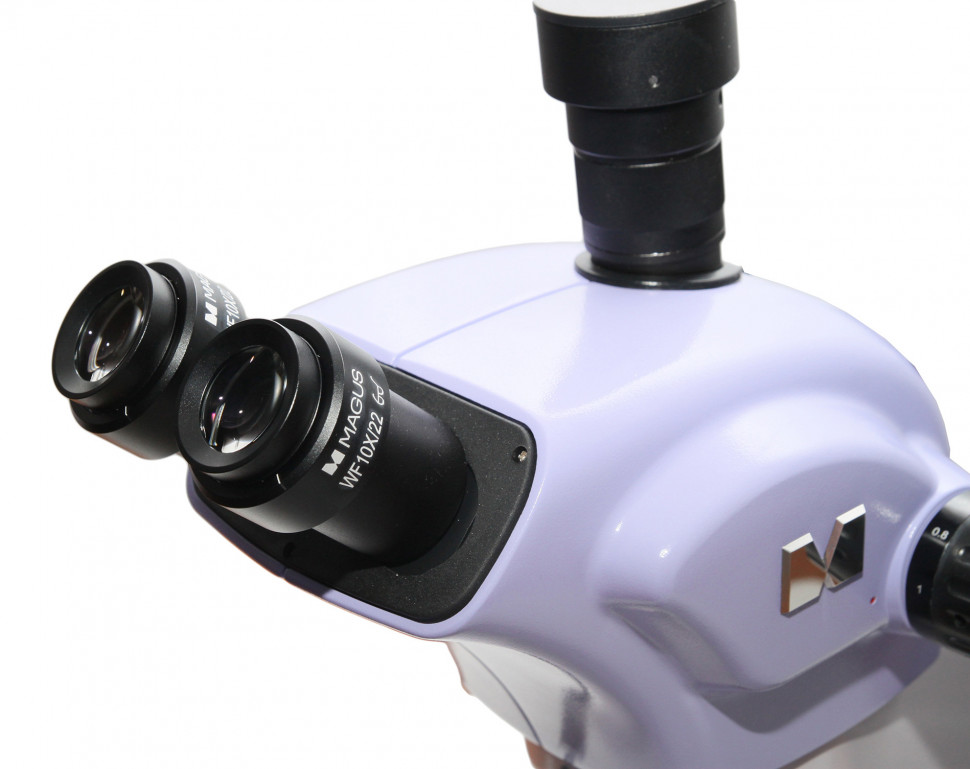

Тринокулярная насадка имеет отдельный вертикальный тубус диаметром 30 мм для установки камеры, что позволяет вести документирование без замены окуляров и прерывания работы. Адаптер C-mount входит в комплект, совместим с камерами стандарта C/CS. Насадка наклонена под углом 45° для снижения нагрузки на шею оператора при длительной работе. Возможность установки устройства простой поляризации расширяет функционал до анализа кристаллических структур, напряжений в полимерах, включений в минералах.

Кому подойдет

Микроскоп ориентирован на специалистов, выполняющих прецизионные операции под визуальным контролем. Инженеры сервисных центров используют его для диагностики и ремонта электроники уровня board-repair, инспекции паяных соединений, реболлинга BGA. Ювелиры и часовщики применяют для оценки качества закрепки камней, полировки, сборки микромеханических узлов. В промышленном контроле качества микроскоп востребован для инспекции печатных плат, прецизионной механики, оптических компонентов. Научные лаборатории используют для препарирования энтомологических коллекций, изучения морфологии растений, минералогических образцов. Учебные заведения технического профиля оснащают таким оборудованием учебно-производственные лаборатории для подготовки специалистов по микроэлектронике и точной механике.

Система рассчитана на пользователей с опытом работы со стереомикроскопами: настройка оптической системы, балансировка освещения, выбор аксессуаров требуют понимания принципов работы инструмента. Комплектация адаптером C-mount предполагает, что пользователь самостоятельно подберёт камеру под задачи документирования и интегрирует её в рабочий процесс.

Что важно знать заранее

Диапазон увеличения 7–63 крат соответствует специфике стереомикроскопии и не должен сравниваться с биологическими микроскопами проходящего света, где рабочий диапазон начинается от 40x. Стереомикроскоп решает другую задачу: сохранение большого рабочего расстояния и объёмного восприятия, а не предельное разрешение. Для работы на кратностях свыше 100x потребуются дополнительные окуляры и насадки на объектив, которые приобретаются отдельно.

Тонкая фокусировка эффективна при увеличении выше 40x, на малых кратностях достаточно грубой наводки. Рабочее расстояние обратно пропорционально увеличению: с насадкой 2x оно сокращается до 40,4 мм, что ограничивает возможность манипуляций под объективом. Выбор насадки определяется балансом между необходимой кратностью и требуемым пространством для работы.

Комбинированное освещение требует настройки под конкретный образец: прозрачные объекты изучаются в проходящем свете с прозрачной пластиной столика, непрозрачные — в отражённом свете с чёрно-белой пластиной. Косое освещение выявляет микрорельеф, но может создавать тени на объектах сложной формы. Для равномерного освещения непрозрачных образцов без теней потребуется кольцевой осветитель, который приобретается отдельно.

Цифровая камера не входит в комплект, адаптер C-mount совместим со стандартными камерами C/CS-mount. При выборе камеры учитывайте разрешение сенсора, размер пикселя и частоту кадров в зависимости от задач документирования. Устройство простой поляризации также приобретается отдельно и необходимо только для специфических задач анализа оптически анизотропных материалов.

Комплектация

• Основание со встроенным источником проходящего света и блоком питания — несущая конструкция с интегрированным осветителем мощностью 5 Вт для работы с прозрачными и полупрозрачными образцами.
• Штатив с фокусировочным механизмом — коаксиальная фокусировка с грубой и тонкой настройкой, регулировка жёсткости хода.
• Оптическая головка — панкратический объектив 0,7–6,3x с тринокулярной насадкой, коэффициент трансфокации 9:1.
• Окуляр 10x/22 мм (2 шт.) — широкопольные окуляры с полем зрения 22 мм, обеспечивают базовый диапазон увеличения 7–63 крат.
• Чёрно-белая пластина — двухсторонняя вставка предметного столика для максимального контраста с непрозрачными образцами.
• Белая пластина — для работы с тёмными непрозрачными объектами.
• Прозрачная пластина — для полупрозрачных образцов в проходящем свете.
• Осветитель отражённого света косого освещения — светодиод 3 Вт, выявляет микрорельеф на непрозрачных поверхностях.
• Адаптер C-mount — для установки цифровых камер стандарта C/CS-mount в вертикальный тубус.
• Сетевой шнур питания, пылезащитный чехол, инструкция, гарантийный талон.

Комплект достаточен для начала работы с непрозрачными и полупрозрачными образцами в диапазоне 7–63 крат. Для расширения диапазона увеличения, изменения рабочего расстояния или специальных методов анализа потребуются дополнительные аксессуары.

Рекомендуемые аксессуары

Окуляры 15x, 16x, 20x, 25x — повышают верхнюю границу увеличения до 157,5 крат с базовым объективом, необходимы для детального изучения тонких структур при достаточном освещении.

Насадка на объектив 0,5x — снижает увеличение до 3,5 крат, увеличивает рабочее расстояние до 188 мм и поле зрения до 62,85 мм, используется для обзорного осмотра крупных объектов и удобства манипуляций.

Насадка на объектив 2x — повышает увеличение до 126 крат с окуляром 10x, сокращает рабочее расстояние до 40,4 мм, применяется для детализации при отсутствии необходимости работы инструментами под объективом.

Кольцевой осветитель отражённого света — обеспечивает равномерное бестеневое освещение непрозрачных образцов, критично для контроля качества и фотофиксации.

Устройство простой поляризации — для анализа кристаллических структур, напряжений в полимерах, двулучепреломления в минералах и биологических тканях.

Цифровая камера C-mount — для фото- и видеодокументирования, выбирается по разрешению сенсора и частоте кадров в зависимости от задач.

Калибровочный слайд — для настройки измерительных функций программного обеспечения камеры и верификации увеличения.

Итог

MAGUS Stereo 9T — профессиональный стереомикроскоп с панкратическим объективом, комбинированным освещением и тринокулярной насадкой для решения широкого спектра прикладных задач. Коэффициент трансфокации 9:1 обеспечивает плавное изменение увеличения без потери фокуса, рабочее расстояние 110 мм позволяет работать инструментами под визуальным контролем, отдельный порт для камеры даёт возможность документирования без прерывания работы. Система рассчитана на специалистов, которым необходим баланс между детализацией изображения, объёмным восприятием и свободой манипуляций с образцом.
