Микроскоп стереоскопический цифровой MAGUS Stereo D9T LCD

MAGUS Stereo D9T LCD — стереомикроскоп с трансфокатором 9:1 и автономной цифровой системой Full HD

Стереомикроскоп MAGUS Stereo D9T LCD объединяет трансфокаторную оптику с коэффициентом 9:1, тринокулярную визуальную насадку и автономную цифровую систему на основе HDMI-камеры с монитором 13,3 дюйма. Прибор предназначен для прикладных работ, требующих объемного наблюдения непрозрачных объектов с возможностью манипуляций под микроскопом и одновременной цифровой фиксации без подключения к компьютеру. Оптическая схема Greenough обеспечивает стереоэффект, комбинированное освещение позволяет работать с прозрачными и непрозрачными образцами, коаксиальная фокусировка с тонкой наводкой повышает точность настройки на больших увеличениях.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп формирует объемное прямое изображение непрозрачных объектов без предварительной пробоподготовки. Схема Greenough разделяет оптический путь для левого и правого глаза, создавая стереоэффект — видна не только поверхность, но и глубина рельефа. Это принципиально отличается от биологических микроскопов проходящего света, где наблюдается плоское изображение тонкого прозрачного среза. Диапазон увеличения 7–63 крат позволяет рассматривать паяные соединения и дорожки печатных плат, поверхность минералов и препарированных насекомых, ювелирные изделия и часовые механизмы, детали микромеханики и текстильные волокна. Комбинированное освещение — проходящий свет через прозрачную пластину столика и отраженный косой свет сверху — адаптирует микроскоп к прозрачным, полупрозрачным и непрозрачным объектам. Прямая ориентация изображения сохраняет естественную координацию рук и глаз, что критично для пайки, сборки, реставрации и контроля качества.

Рабочее расстояние и удобство работы

Рабочее расстояние базового объектива составляет 110 мм — расстояние от нижней линзы до поверхности образца при сфокусированном изображении. Это пространство достаточно для свободного размещения рук, инструмента, паяльника или пинцета под оптической головкой во время наблюдения. Опциональная насадка 0,5х увеличивает рабочее расстояние до 188 мм, жертвуя увеличением (диапазон становится 3,5–31,5 крат) — полезно для крупных объектов или работы с громоздким инструментом. Насадка 2х сокращает рабочее расстояние до 40,4 мм, но повышает увеличение до 14–126 крат — для детального изучения мелких структур без манипуляций. Предметный столик диаметром 90 мм оснащен тремя сменными пластинами: прозрачная для проходящего света и прозрачных образцов, белая для равномерного рассеивания света на полупрозрачных объектах, черно-белая двухсторонняя для контрастного фона под непрозрачными образцами — светлые объекты на черном фоне, темные на белом.

Диапазон увеличения

Трансфокаторная система плавно изменяет кратность объектива от 0,7х до 6,3х без потери фокуса и без смены оптических элементов. Коэффициент трансфокации 9:1 означает девятикратное изменение увеличения поворотом рукоятки зума. В комплекте с окулярами 10х общее увеличение варьируется от 7 до 63 крат. Опциональные окуляры 15х, 16х, 20х и 25х расширяют верхний предел до 157,5 крат (25х окуляр × 6,3х объектив), но одновременно сужают поле зрения. При базовой комплектации поле зрения составляет 31,43 мм на минимальном увеличении и 3,49 мм на максимальном — этот диапазон типичен для стереомикроскопов инструментального класса и достаточен для прикладных работ. Увеличение 7–63 крат ниже, чем у биологических микроскопов (обычно до 1000–1600 крат), но для стереоскопического наблюдения объемных объектов с сохранением рабочего расстояния это стандартный и функционально обоснованный диапазон.

Конструкция и технологии

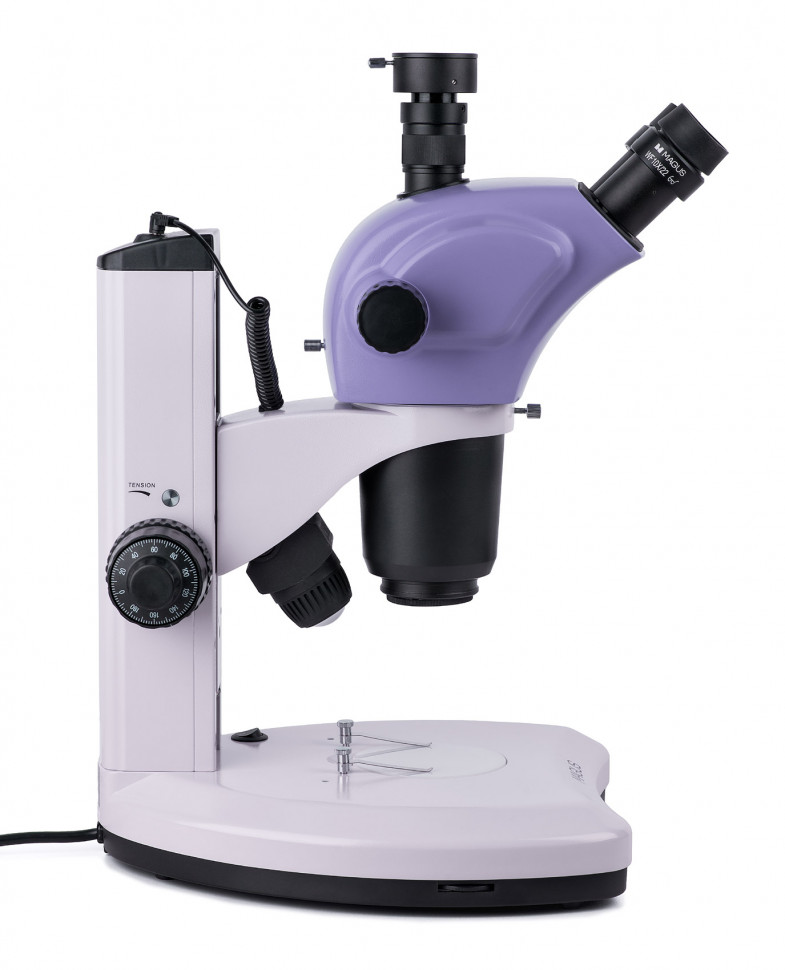

Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и минимизирует вибрации при фокусировке и манипуляциях с объектом. Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива — удобно для правшей и левшей. Грубая фокусировка имеет ход 83 мм и механизм регулировки жесткости — можно настроить усилие поворота рукоятки под свои предпочтения и зафиксировать головку от случайного смещения. Тонкая фокусировка с шагом 0,002 мм критична на увеличениях выше 40 крат, где глубина резкости сужается и требуется точная наводка на конкретный уровень рельефа.

Тринокулярная насадка поворачивается на 360° вокруг вертикальной оси — можно направить окуляры в удобную сторону без перемещения всего микроскопа. Угол наклона окулярных трубок 45° снижает нагрузку на шею при длительной работе. Межзрачковое расстояние регулируется в диапазоне 53–75 мм, на каждом окуляре предусмотрена диоптрийная коррекция ±5D для компенсации разницы зрения между глазами. Вертикальный тубус для цифровой камеры встроен в насадку и не занимает место окуляра — визуальное наблюдение и цифровая фиксация доступны одновременно. Адаптер C-mount для установки камеры входит в комплект.

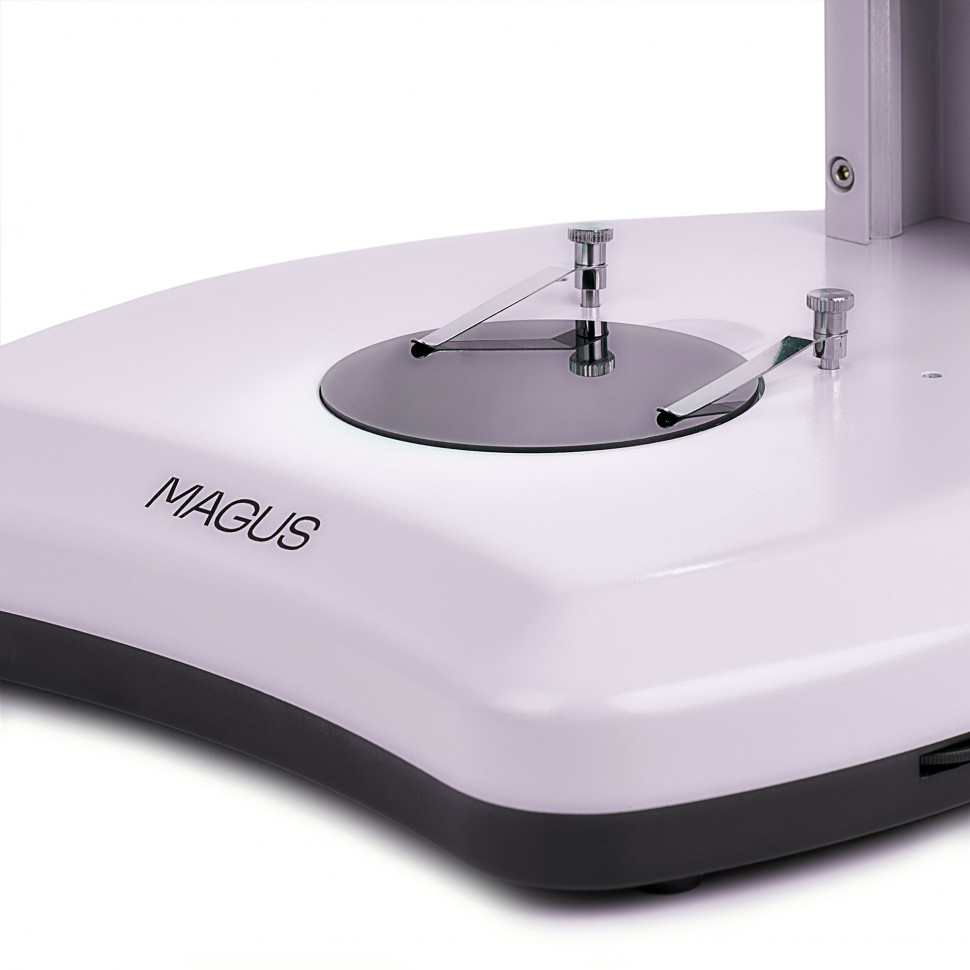

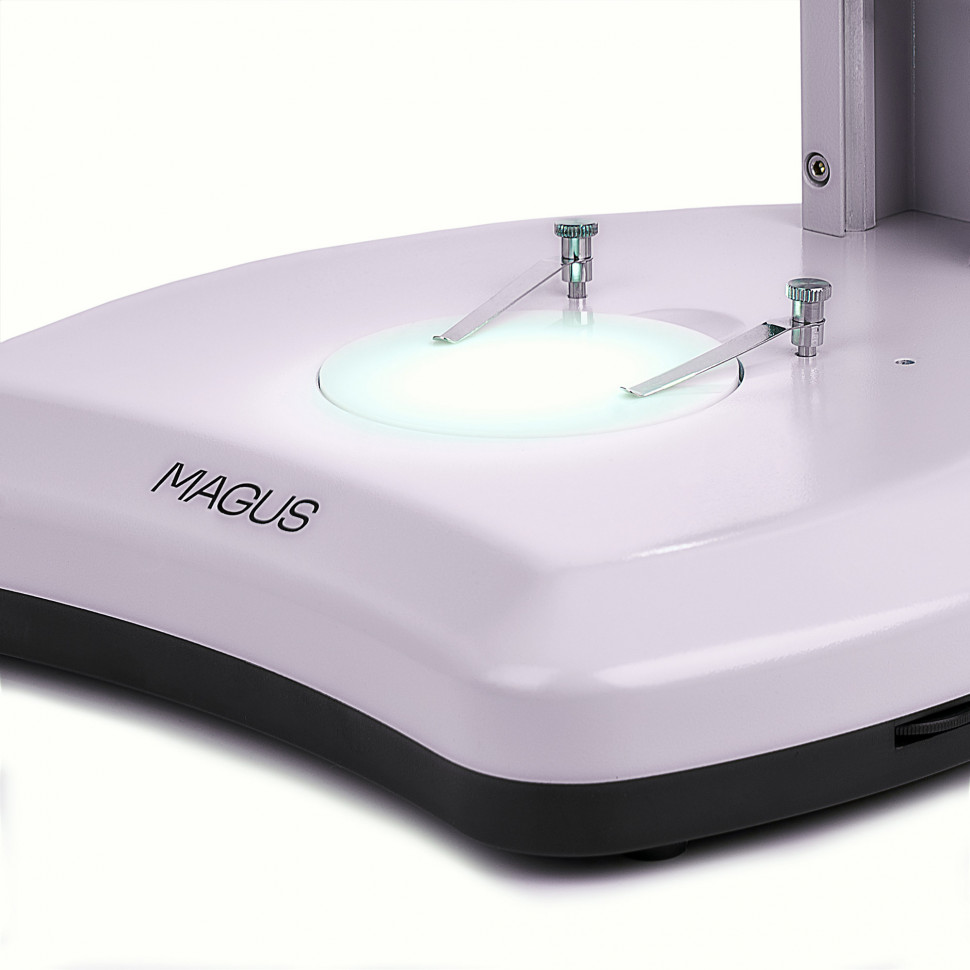

Комбинированное светодиодное освещение включает проходящий свет мощностью 5 Вт, установленный в основании под прозрачной пластиной столика, и отраженный косой свет мощностью 3 Вт, закрепленный на оптической головке. Косое освещение направлено под углом к поверхности образца, подчеркивает рельеф и текстуру непрозрачных объектов. Яркость обоих источников регулируется независимо. Срок службы светодиодов заявлен 50 000 часов — при работе 8 часов в день 5 дней в неделю это около 24 лет непрерывной эксплуатации без замены ламп. Питание микроскопа универсальное: сеть 220 В/50 Гц или постоянный ток 5–12 В через разъем Type-C — последнее позволяет использовать прибор в полевых условиях от внешнего аккумулятора.

Цифровая камера MAGUS CHD10 оснащена CMOS-сенсором Sony Starvis размером 1/2,8 дюйма с разрешением 1920×1080 пикселей и размером пикселя 2,9×2,9 мкм. Технология Starvis с обратной засветкой повышает светочувствительность сенсора до 1300 мВ при выдержке 1/30 с и снижает уровень шума на изображении при слабом освещении. Встроенный ИК-фильтр ограничивает спектральный диапазон 380–650 нм, устраняя инфракрасную составляющую, которая искажает цветопередачу. Камера выводит изображение через интерфейс HDMI 1.4 с частотой 60 кадров в секунду при разрешении Full HD — движущиеся объекты и перемещение препарата отображаются плавно, без рывков и задержек. Время выдержки регулируется в диапазоне 0,04 мс – 1000 мс, тип затвора ERS (электронный скользящий). Встроенное программное обеспечение поддерживает фотосъемку, видеозапись, измерение линейных и угловых размеров, вывод изображения на внешний экран — все функции доступны без подключения к компьютеру и установки дополнительного ПО. Фото сохраняются в формате JPEG, видео в H.264, H.265 или MP4 на карту памяти SD до 32 ГБ (карта на 32 ГБ входит в комплект). Управление осуществляется через подключенную USB-мышь.

Монитор MAGUS MCD20 имеет диагональ 13,3 дюйма, IPS-матрицу с разрешением 1920×1080 пикселей и углами обзора 178° по горизонтали и вертикали — изображение не искажается при взгляде сбоку, что удобно для группового просмотра или демонстрации. Яркость 400 кд/м², контрастность 1000:1, количество отображаемых цветов 16,7 млн. Частота обновления экрана 60 Гц синхронизирована с частотой кадров камеры. Монитор подключается к камере кабелем HDMI (1,5 м в комплекте) и питается от сетевого адаптера 100–240 В (вход) / 12 В 1 А (выход). Потребляемая мощность не превышает 12 Вт.

Кому подойдет

Микроскоп ориентирован на специалистов, выполняющих прикладные работы с объемными объектами и нуждающихся в одновременном визуальном контроле и цифровой фиксации процесса. Инженеры-электронщики используют стереомикроскопы для пайки SMD-компонентов, контроля качества печатных плат, диагностики дефектов. Ювелиры и реставраторы оценят объемное изображение при работе с тонкими деталями, огранкой камней, гравировкой. Энтомологи и ботаники применяют стереомикроскопы для препарирования насекомых, изучения морфологии растений, работы с объектами, не требующими пробоподготовки в виде тонких срезов. Контролеры качества на производстве проверяют сварные и паяные соединения, отливки, механическую обработку поверхностей. Учебные заведения с профессиональной подготовкой по электронике, материаловедению, биологии используют стереомикроскопы для лабораторных работ и демонстрации процессов на экране.

Наличие автономной цифровой системы критично для сценариев, где подключение компьютера затруднено или избыточно: производственные участки, мобильные лаборатории, учебные классы без стационарных ПК, демонстрации и презентации. Встроенное ПО камеры с функциями измерения заменяет специализированные программы для базовых задач. Если требуется интеграция с профессиональным ПО для морфометрии, подсчета объектов или автоматизированного анализа — HDMI-камера ограничена, потребуется дополнительная USB-камера.

Трансфокаторная система оправдана там, где часто переключаются между обзором и детализацией без смены оптики: ремонт электроники (обзор платы → фокус на конкретной микросхеме), контроль качества (общий осмотр детали → проверка дефекта), энтомология (поиск органа → изучение его структуры). Если увеличение фиксировано или меняется редко, достаточно микроскопа с револьверной головкой или сменными объективами.

Что важно знать заранее

Стереомикроскоп не заменяет биологический микроскоп проходящего света. Диапазон увеличения 7–63 крат не позволяет наблюдать клетки, бактерии, тонкие гистологические структуры — для этого нужны увеличения от 100 крат и выше с иммерсионными объективами и высокой числовой апертурой. Стереомикроскоп работает с объемными непрозрачными или полупрозрачными объектами размером от долей миллиметра, а не с тонкими прозрачными срезами толщиной несколько микрон.

Разрешение камеры 2 Мпикс достаточно для полноэкранного вывода на Full HD монитор и фиксации изображения в документационных целях. Если требуется высокодетализированная фотография для публикации, печати крупным форматом или цифровой обработки с кадрированием — 2 Мпикс может оказаться недостаточно. Современные USB-камеры для микроскопии достигают 5–20 Мпикс, но требуют подключения к компьютеру и специализированного ПО.

Камера подключается через HDMI и работает автономно без компьютера — это одновременно преимущество (простота развертывания, независимость от ОС) и ограничение (нет прямого доступа к RAW-данным сенсора, нет интеграции с программами типа ImageJ, Fiji, AutoMeasure). Встроенное ПО поддерживает базовые измерения и редактирование, но функционал ограничен по сравнению с десктопными приложениями.

Вес микроскопа 8 кг, габариты 280×463×335 мм, плюс монитор — система стационарная. Для полевых работ доступно питание от внешнего источника 5–12 В через Type-C, но размер и масса затрудняют транспортировку.

Уровень сложности сборки и настройки указан как «сложно». Первичная установка включает сборку штатива, оптической головки, насадки, установку окуляров, камеры через C-mount адаптер, подключение монитора, настройку межзрачкового расстояния и диоптрийной коррекции, балансировку освещения. Работа требует понимания оптических принципов и аккуратности. Производитель предоставляет 5 лет гарантии — длительная гарантия характерна для профессионального оборудования и подразумевает надежность конструкции при правильной эксплуатации.

Комплектация

• Цифровая камера MAGUS CHD10 — автономная HDMI-камера 2 Мпикс с сенсором Sony Starvis, встроенным ПО для фото/видеозаписи и измерений, кабелем HDMI 1,5 м, USB-мышью для управления, картой памяти SD 32 ГБ, сетевым адаптером 12 В/1 А.
• Монитор MAGUS MCD20 — экран 13,3" с IPS-матрицей Full HD, углами обзора 178°, яркостью 400 кд/м² для вывода изображения с камеры через HDMI.
• Основание со встроенным источником проходящего света — светодиод 5 Вт для освещения прозрачных и полупрозрачных образцов снизу через пластину столика, встроенный блок питания.
• Штатив с фокусировочным механизмом — коаксиальная грубая (83 мм хода, регулируемая жесткость) и тонкая (0,002 мм шаг) фокусировка, рукоятки с двух сторон.
• Оптическая головка — трансфокаторный объектив 0,7–6,3х с коэффициентом 9:1 в сборе с тринокулярной поворотной визуальной насадкой.
• Окуляры 10x/22 мм (2 шт.) — широкопольные окуляры с диоптрийной коррекцией ±5D на каждом, диаметр трубки 30 мм.
• Осветитель отраженного света косого освещения — светодиод 3 Вт для подсветки непрозрачных объектов сверху под углом, подчеркивает рельеф.
• Три сменные пластины для столика — прозрачная (проходящий свет), белая (рассеивание света), черно-белая двухсторонняя (контрастный фон).
• Адаптер C-mount — для установки камеры в вертикальный тубус визуальной насадки.
• Сетевой шнур питания микроскопа, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект полностью готов к работе: микроскоп собран и настроен, цифровая камера установлена и подключена к монитору, все источники питания, кабели и карта памяти в наличии. Докупать для старта ничего не требуется. Для расширения возможностей докупаются опциональные аксессуары.

Рекомендуемые аксессуары

Окуляры 15х, 16х, 20х, 25х — повышают общее увеличение до 157,5 крат (25х × 6,3х), но сужают поле зрения и снижают яркость изображения. Полезны для детального изучения мелких структур, когда базового диапазона 7–63 крат недостаточно.

Насадка на объектив 0,5х — увеличивает рабочее расстояние до 188 мм и расширяет поле зрения, снижая увеличение до 3,5–31,5 крат. Применяется для работы с крупными объектами или когда нужно больше пространства под оптической головкой для инструмента.

Насадка на объектив 2х — повышает увеличение до 14–126 крат, сокращая рабочее расстояние до 40,4 мм и поле зрения. Используется для детализации без манипуляций с объектом под микроскопом.

Устройство простой поляризации — устанавливается в оптический путь (поляризатор в источник света, анализатор перед объективом) и убирает блики с полированных металлических поверхностей, стекла, полимеров. Критично для металлографии и контроля качества отражающих материалов.

Осветитель отраженного света кольцевой — альтернатива косому освещению, дает равномерную бестеневую подсветку объекта по окружности. Удобен для фотографии и контроля качества, где тени от косого света мешают.

Калибровочный слайд — стеклянная шкала с ценой деления 0,1 мм для калибровки окулярных шкал или программного обеспечения камеры перед измерениями. Необходим, если измерения должны быть метрологически корректными.

Сравнение

Старое описание концентрировалось на перечислении компонентов и повторении данных производителя. Настоящее описание объясняет практический смысл каждой характеристики: почему трансфокатор экономит время, как рабочее расстояние 110 мм влияет на удобство манипуляций, что дает автономная работа камеры без компьютера, в каких сценариях 60 fps критично. Уточнены ограничения: увеличение 7–63 крат типично для стереомикроскопов и не является недостатком, но недостаточно для клеточной биологии; 2 Мпикс хватает для Full HD вывода, но ограничивает постобработку; HDMI-камера автономна, но не интегрируется с профессиональным ПО. Добавлено сравнение со стереомикроскопами и биологическими микроскопами, объяснена роль оптической схемы Greenough, конкретизированы целевые аудитории и сценарии применения.

Итог

MAGUS Stereo D9T LCD — профессиональный инструментальный стереомикроскоп для прикладных работ, объединяющий трансфокаторную оптику 9:1, тринокулярную визуальную насадку и автономную цифровую систему с HDMI-камерой и монитором 13,3 дюйма. Диапазон увеличения 7–63 крат, рабочее расстояние 110 мм, комбинированное освещение и цельнолитой алюминиевый корпус делают микроскоп универсальным решением для пайки, ремонта электроники, ювелирных работ, контроля качества, энтомологии и реставрации. Плавное изменение увеличения без потери фокуса ускоряет переход между обзором и детализацией. Автономная работа камеры без компьютера упрощает развертывание системы на производстве и в учебных классах. Встроенное ПО поддерживает фотосъемку, видеозапись с частотой 60 fps, измерения и вывод на внешний экран. Широкая линейка опциональных аксессуаров — окуляры до 25х, насадки 0,5х и 2х, устройство простой поляризации, кольцевой осветитель — расширяет возможности микроскопа под конкретные задачи. Пятилетняя гарантия подтверждает надежность конструкции.
